Для проведения многих слесарных работ требуются специальные тиски. Их предназначение заключается в жесткой фиксации обрабатываемой заготовки. В продаже встречается довольно большое количество различных вариантов исполнения слесарных станков, всех их объединяет довольно высокая стоимость. Для частной мастерской можно изготовить слесарные тиски своими руками. Создаваемая конструкция обойдется намного дешевле и при этом идеально подойдет для установки в частной мастерской.

Особенности тисков

Практически любой мастер, который проводит много времени в собственной мастерской или гараже, знает, что обойтись без рассматриваемого приспособления практически невозможно. При механической обработке к заготовке прикладывается большое усилие. Создать слесарные приспособления своими руками решают для достижения следующих целей:

Прочные тиски своими руками в домашних условиях можно изготовить из профильной трубы. Полученная конструкция будет обладать компактными размерами, может жестко крепиться на основании. Применяются подобные тиски для работы с различными заготовками, так как устройство может оказывать различное давление на губки.

Пошаговая инструкция

Для работы потребуется относительно небольшое количество инструментов. Весь процесс изготовления можно разделить на несколько основных этапов:

После того как конструкция была собрана, проводиться ее окрашивание. Как правило, применяемый уголок изготавливается при использовании обычной стали, которая при длительной эксплуатации покрывается коррозией. Созданные тиски могут крепиться на основании при помощи болтов.

Универсальная конструкция бытового применения

Самодельные тиски для сверлильного станка или верстака не требуют сложных расчетов. Как правило, в качестве основы в большинстве случаев применяется стальная труба.

При рассмотрении того, как сделать самодельные тиски, следует уделить внимание особенностям конструкции:

Подобная конструкция может выдержать существенное воздействие и прослужить на протяжении длительного периода.

Проведение работ своими руками

Для работы с металлом потребуется болгарка и сварочный аппарат. Станочные фрезерные тиски такого вида изготавливают следующим образом:

Создаваемая конструкция тисков характеризуется высокой надежностью и длительным сроком эксплуатации. При этом она легко поддается ремонту и обходится недорого. Именно поэтому она пользуется довольно большой популярностью среди домашних мастеров.

Изготовление столярных тисков

Для обработки деревянных заготовок требуются столярные тиски. Они применяются как при изготовлении новых деталей, так и при ремонте существующих. Работать с деревом при применении слесарных тисков неудобно. Именно поэтому многие решают изготовить еще и столярные, которые имеют ряд своих особенностей.

Если несколько раз в день приходится менять своё рабочее место, можно оснастить каждое из них персональным самодельными, сделанными своими руками тисками. Их конструкция как и все гениальное лежит на поверхности и проста но очень эффективна как и многое из того что предлагает известный домашний мастер В.Легостаев.

У любого уважающего себя самодельщика имеются тиски. Однако настоящий полноценный инструмент сегодня не только дорог, хорошие тиски ещё громоздки и тяжелы. Моя мастерская – это фактически весь участок: приходится работать в разных местах, а тиски бывают нужны очень часто. Получается, что надо перетаскивать каждый раз тяжёлый инструмент либо всё время бегать туда-сюда для обработки деталей.

Тиски=Две трубы

Известно, что газо- и водопроводные трубы выпускают с таким расчётом, что любая труба обязательно плотно входит внутрь трубы следующего типоразмера. Учитывая это, я решил взять два обрезка труб двух соседних типоразмеров. В большую трубу вставил и при помощи электросварки прикрепил к одному из концов

фланец с гайкой большого диаметра - М16. На меньшей трубе я при помощи той же электросварки установил аналогичный фланец с гайкой, но большего размера -М18. Резьбовая шпилька М16 в таком отверстии должна спокойно вращаться.

Именно к этой шпильке на небольшом расстоянии от конца установил гайку, которую надёжно зафиксировал при помощи электросварки. После этого вставил резьбовую шпильку в полость малой трубы таким образом, чтобы зафиксированная гайка находилась внутри трубы и упиралась во фланец с большим отверстием. На выступающий конец шпильки накрутил ещё одну гайку и тоже зафиксировал сваркой. Между фланцем и гайками предварительно установил промежуточные шайбы скольжения. Теперь достаточно торчащий из трубы конец резьбовой шпильки вкрутить в гайку большой трубы. Получился основной рабочий элемент тисков. Оставалось только установить на тиски прижимные пластины (губки) и опорные пластины (лапы). Губки я изготовил из квадратной трубы, лапы – из уголка. И тиски готовы!

Для удобства обслуживания к торчащему концу резьбовой шпильки приварил гайку с таким расчётом, чтобы, вставив в неё любой пруток, можно было легко вращать ось и управлять тисками.

У самодельных тисков есть недостатки

При работе на таких тисках внутренняя труба может вращаться за шпилькой, но меня это совсем не пугает. Нужно просто придерживать эту трубу в нужном положении при фиксации. Да и устранить этот недостаток несложно – достаточно установить фиксатор.

Ещё проще тиски изготовить из двух обрезков близких по размеру квадратных труб. Вся технология остаётся той же.

Тиски своими руками – фото

Тиски своими руками: чертеж

1 шт. A3-A5 светодиодный светящийся чертеж доска для рисования граффити…

203.81 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4.20) | Заказы (114)

A3 A4 A5 светодиодный светящийся чертеж доска для рисования граффити…

Тиски – один из самых важных инструментов в любой мастерской. Он позволяет расширить круг работ и повысить эффективность: благодаря им руки мастера свободны, а обработка деталей осуществляется на высоком уровне, причем без посторонней помощи. Немногие знают о том, что достаточно качественные тиски можно изготовить своими руками. Необходимо лишь проявить долю смекалки, умений и внимательности. Далее о тонкостях процесса создания инструмента.

Тиски широко применяются при строительных работах в качестве удерживающего элементы инструмента для различных деталей. Рассматриваемое изделие представлено в виде основы (корпус) с двумя зажимными трубками, которые позволяют крепко держать деталь во время осуществления фрезеровальных, строгальных работ либо сверления.

Тиски считаются одним из основных слесарных инструментов, ведь именно от прочности закрепления деталей будет зависеть качество их финальной обработки. Кроме того, подобное изделие освобождает обе руки, позволяя таким образом максимально точно осуществлять те или иные процессы.

В зависимости от эксплуатационных особенностей тиски делятся на две категории: столярные и слесарные. Последние, в свою очередь, делятся на поворотные и статичные. Статичные слесарные тиски бывают стуловыми и параллельными. Первые не имеют элементов для постоянного крепления и более легко монтируются/демонтируются. Вторые же отличаются более габаритными размерами и крепятся на рабочей поверхности основательно.

Слесарные тиски предназначены преимущественно для работы с достаточно мягкими материалами: пластиком, деревом и пр. Они имеют высокие зажимные губки, которые либо закрепляются статично, либо поворачиваются на основании.

Станочные же предназначены для работы с жесткими материалами, к примеру, металлом. Зажимные губки у них менее высокие для большего удобства и эффективности работы.

Создание инструмента в домашних условиях

Чтобы сделать тиски своими руками, необходимо подготовить определенный набор материалов и инструментов:

Металлические пластины;
Штыри;
Доски;
Металлический прут диаметром около 2 мм;
Крепежи.

Из инструментов вам понадобится минимум: электродрель, кувалда, напильник и ножовка. Своими руками проще всего сделать слесарные тиски, поэтому далее представлена пошаговая инструкция по созданию именно такого инструмента:

Совет. Тиски, сделанные в домашних условиях, могут быть более эффективными и удобными за счет того, что их вполне реально приспособить к осуществлению каких-либо определенных операций.

Если вы планируете изготовить тиски своими руками, следует учитывать некоторые нюансы, от которых будет зависеть прочность и длительность эксплуатации инструмента:

Материал. Для создания изделия чаще всего используется сталь. Желательно выбирать качественную, поскольку от этого в большей степени зависит надежность и долговечность изделия, а также его способность крепко удерживать деталь в процессе ее обработки.
Размер изделия. Если планируется работа преимущественно с небольшими деталями, лучше отдать предпочтение компактной модели: с ней будет удобней и легче работать.
Шаг резьбы. Важный момент, который зачастую многие упускают. Резьба должна быть четкой и мелкой, если планируется выполнение точечных работ.

Губки. Важно уделить внимание размеру и форме этого элемента. Первый показатель зависит от типа изделий, которые будут обрабатываться, второй – от материалов рабочих заготовок. Если планируется работа только (преимущественно) с мягкими материалами, лучше сделать губки плоскими.

Совет. Поскольку вы изготавливаете тиски своими руками, можно выйти за рамки стандартной модели, сделав оптимальный инструмент именно для своих нужд. Помните, что с помощью дополнительного опционала можно сделать тиски более эффективными в работе. Так, например, наличие в изделии поворотного механизма позволит осуществлять работу с мелкими деталями.

Вот и все тонкости, которые следует знать о создании такого инструмента как тиски своими руками. Как вы могли убедиться, этот процесс достаточно прост, а результат работы порадует даже опытного мастера. Удачи!

Как сделать тиски своими руками: видео

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

опоры, которая одновременно является неподвижной зажимной губкой;
подвижной зажимной губки;
двух металлических направляющих, по которым перемещается подвижная губка;
ходового винта, обеспечивающего перемещение подвижной губки;
воротка, за счет которого ходовому винту сообщается вращение.

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы. Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Чтобы изготовить предназначенные для осуществления столярных работ деревянные тиски своими руками, необходимо сделать чертеж и подобрать соответствующие комплектующие. В качестве зажимных губок таких тисков используются деревянные бруски. Один из них, служащий неподвижной губкой, фиксируется на поверхности верстака и будет выступать в роли несущей опоры приспособления.

Вам также потребуется резьбовой винт диаметром не меньше 20 мм. От длины этого элемента, который отвечает за перемещение подвижной губки и, соответственно, за зажим обрабатываемой детали, зависят допустимые габариты заготовки, которую можно зафиксировать в самодельных столярных тисках. Для изготовления столярных тисков также потребуются две металлические направляющие, в качестве которых можно использовать любые штыри из металла (главное, чтобы они были ровными, а их диаметр составлял не меньше 10 мм).

Детали направляющих можно изготовить на металлообрабатывающих станках или использовать для них стойки от передних амортизаторов легкового автомобиля

Любые деревянные тиски, в том числе и самодельные, управляются при помощи воротка, вращение от которого передается ходовому винту. В качестве воротка можно использовать длинную металлическую рейку, которая будет вставляться в прорезь головки ходового винта. Такую прорезь необходимо предварительно проточить под толщину имеющейся рейки. Некоторые домашние мастера в качестве воротка для ходового винта используют обычный гаечный ключ, в который запрессована его головка.

Чтобы сделать самодельные верстачные тиски более удобными в использовании, лучше смонтировать на них полноценный вороток. Для этого вам понадобится сварочный аппарат. Сварка нужна для того, чтобы к концу ходового винта приварить гайку или шайбу, в отверстия которых и будет вставлена ручка-вороток. Сделав такой вороток, вы значительно упростите процесс управления столярными тисками, и работать с ними будет намного удобнее.

Как говорилось выше, для изготовления подвижной и неподвижной губок столярных тисков вам потребуется два деревянных бруска. В качестве материала изготовления таких брусков лучше всего выбрать сосну: ее древесина достаточно мягкая и одновременно прочная. В обеих губках необходимо просверлить отверстия соответствующего диаметра: два – для направляющих, одно – для ходового винта. Чтобы такие отверстия на подвижной и неподвижной губках располагались точно относительно друг друга, необходимо сверлить их одновременно в двух брусках. Для выполнения такой процедуры бруски можно соединить при помощи гвоздей, а после выполнения отверстий снова разъединить их.

После того как все подготовительные мероприятия будут выполнены, можно приступать к сборке самодельных столярных тисков. Первое, что необходимо сделать, – это надежно закрепить неподвижную губку-опору на поверхности верстака. После этого в отверстия опоры вставляются направляющие и ходовой винт.

Выступающие с задней стороны опоры концы направляющих необходимо зафиксировать, для чего можно нарезать на них резьбу и накрутить гайки. На выступающий конец винта также накручивается гайка. Для того чтобы обеспечить неподвижность такой гайки в процессе работы, ее можно поместить в предварительно подготовленную выборку на поверхности опоры, в которую она должна входить очень плотно.

Когда неподвижная опора столярных тисков, винт и направляющие смонтированы, можно установить на них подвижную губку, для чего в ней уже имеются подготовленные отверстия. На выступивший над передней поверхностью подвижной губки конец ходового винта необходимо надеть шайбу с большим внешним диаметром и накрутить две гайки, которые будут играть роль стопорного элемента.

После крепления всех элементов можно соединить конец винта с воротком и начинать пользоваться столярными тисками. После того как вы начнете крутить вороток, винт будет вкручиваться в гайку неподвижной опоры, тем самым притягивая к ней подвижную зажимную губку.

Для фиксации деталей во время обработки нужны специальные фиксаторы. Сделать тиски своими руками разных размеров несложно, потребуются чертежи с размерами, а также технологическая последовательность выполнения работ.

У домашнего мастера в арсенале обычно много самых разных инструментов. Однако, трудно переоценить роль тисков. Их используют для установки деталей разного размера, поэтому в одной мастерской могут присутствовать фиксирующие приспособления различного вида и конструктивного исполнения. В металлообработке используют преимущественно металлические изделия, а для обработки древесины широко применяют деревянные устройства. Некоторые мастера оснащают свои рабочие столы самодельными слесарными тисками. Бывает так, что нужен специальный крепежный инструмент.

Элементы тисков

Зажимное приспособление должно иметь несколько основных элементов:

губка неподвижная;
губка подвижная;
винтовой механизм;
уголок поперечный;
скоба подвижной губки;
ползун;
основная опора (уголок продольный).

Схема самодельных тисков

Конструктивно решение зажима может быть различным. Иногда в качестве исходных материалов используют даже обычные пассатижи.

Самые простые конструкции

Принято определять по особенностям устройства следующие виды тисков:

массивные стационарные. Такие обычно размещают на одном из углов верстака. В кузнях принято устанавливать на отдельную опору, установленную на мощный фундамент;
поворотные можно использовать с нескольких сторон. При необходимости расположение губок ориентируют в разных направлениях;
машинные предусматривают для использования на сверлильных станках. Можно располагать подобные изделия на фрезерных столах, строгальном или долбежном оборудовании, а также на сварочных линиях;
клиновые отличаются тем, что конструкция имеет своеобразный вид. Такие фиксаторы позволяют развивать довольно большие усилия прижатия закрепляемых деталей;
параллельные конструкции Моксона. Особенностью их является использование не одного, а нескольких винтовых зажимов. Длинномерные детали в разных частях закрепляются в разных точках;
вертикальные используют для обработки изделий, имеющих большую высоту. Опора подобных тисков может находиться внизу, а зона обработки располагается сверху.

Разработка конструкции тисков

Чертеж самодельных тисков

При желании самостоятельно изготовить собственную конструкцию, необходимо подготовить чертежи (эскизы). За основу можно взять катаные уголки, швеллеры, двутавры. В промышленных устройствах используют чугунное литье. Небольшие по размеру могут изготавливаться из швеллера.

Самодельщики используют разные виды древесины или металлопрокат.

В составе изделий из дерева используют металлические элементы:

винт. Применяют шпильки со стандартной резьбой. Если в наличии есть домкрат, то в разрабатываемом изделии будет использоваться прямоугольная резьба;
гайка. Ее подбирают под имеющийся зажимной винт;
крепежные элементы используют для придания жесткости.

По исполнению устройства могут быть:

стационарными тисками, размещаемые постоянно на одном месте;
переносными (легкосъемными) тисками. Их можно быстро снять, уложить в транспортное средство для выполнения работ по месту выполнения ремонта.

Пошаговые технологии изготовления деревянных тисков в домашних условиях

Конструкция для верстака

В домашних условиях тиски для верстака изготавливаются в следующей последовательности.

	Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм.
	Торцевая часть облицована стальными пластинами толщиной 4 мм.
	Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью.
	Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц.
	К торцу приклеивается доска, которая будет служить в качестве неподвижной губки.
	Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм.
	Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней.
	В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20.
	Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм.
	Предварительная сборка направляющих узлов.

	Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 – взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 – навернуть на винт две гайки; 3 – установить расстояние между гайками 140 мм; 4 – приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков.
	При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков.
	Подвижная губка опирается на металлическую опору.
	Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности.
	Маховичок вытачивается из древесного фрагмента.
	После токарной обработки получается довольно удобная рукоять.
	Внутрь маховичка запрессовывается гайка.
	Чтобы зафиксировать гайку, ее заливают эпоксидной смолой.
	Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе.
	В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали.
	Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины.

Изготовление деревянных тисков, устанавливаемых на столе

Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.

	Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм).
	Брусок размещается на столе, а потом размечают.
	Брусок строгается.
	Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста.
	Неподвижная часть вытачивается отдельно.
	На токарном станке вытачивается рабочий винт.
	Нарезается прямоугольная резьба.
	На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт.
	Из полосы толщиной 6 мм вырезается опорная пластина.

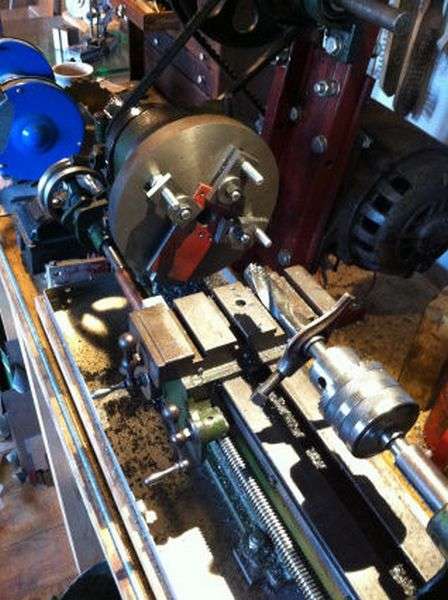

	Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка.

	Готовая пластина с отверстием Ø 20 мм.
	Выполнение дополнительных пропилов.
	Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород.

Простые деревянные тиски

	Используются бруски из яблони.
	Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм.
	Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм.

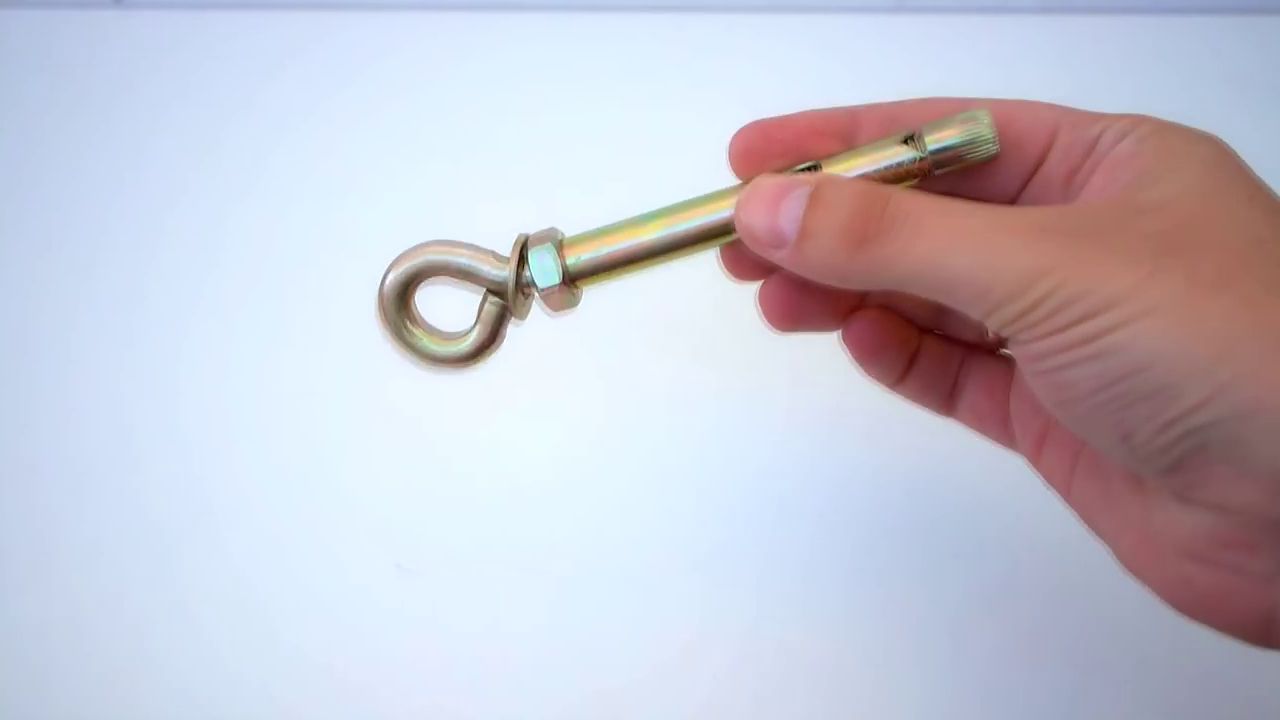

	В качестве винта используется рым-болт с резьбой М10.
	Дополнительно понадобятся болты М8х70 с гайками.
	На двух брусках сверлятся отверстия под болты М8.
	Дополнительно сверлятся два бруска под резьбу М10.
	Запрессовывается гайка. Дополнительно используется пластина для фиксации винта.
	Остается собрать элементы на опорной доске.

	Болты М8 используются для установки брусков.
	Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины.
	Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками.

Изготовление тисков из металла

Малогабаритные станочные тиски

	Для изготовления требуются: пластина толщиной 8 мм. Ее ширина составляет 80 мм, а длина – 120 мм; 2 полнотелых квадрата 20х20 мм; 2 равнобоких уголка с полкой 20 мм; профильная труба 20Х20х1,5 мм.
	Производится примерка используемых деталей на пластине.
	Уголки будут служить в качестве направляющих для толкателя в тисках.
	Длина уголков составляет 60 мм. Труба имеет длину 45 мм.
	Внутрь профильной трубы нужно установить гайку М10. Потребуется пропилить окно; в это окно будет установлена гайка; гайку нужно вварить по месту.
	Для изготовления вина использован стержень Ø 10 мм, на нем нарезана резьба М10.
	Закрепив в тисках профильную трубу, производят пропил под гайку.
	Производится примерка гайки по месту.
	Нужно подпилить два угла у гайки, тогда она войдет в образовавшийся паз.
	Гайка устанавливается по месту. Ее нужно вварить. Предварительно сверлится отверстие с обратной стороны, через него будет ввариваться обратная сторона гайки.

	Сварка выполняется сверху.
	Затем проваривается и обратная сторона.
	Зашлифовывается поверхность всех деталей.
	В пластине 50х30х6 мм сверлится отверстие Ø 10 мм.
	На квадратах нарезается насечка. Она будет фиксировать детали, закрепляемые в тисках.
	Подготовленные детали выкладываются на верстак. Предстоит сборка устройства.
	Приваривается неподвижная губка. Установив профильную трубу в качестве определяющей направления, приваривают уголки. Ход подвижной губки составит 30 мм.
	Сверху нужно приварить пластину шириной 20 мм. Она ограничит вертикальное перемещение. Потребуется закрепить профильную трубу к подвижной губке.
	Часть сварных работ завершена. Проверяется ход подвижных элементов.
	К винту подваривают гайку. Она не позволит ему перемещаться вдоль оси. Пластина располагается сзади. Ее также надо жестко зафиксировать к опорной поверхности тисков.

	Производится подгонка деталей по месту.
	Приварив пластину, получают небольшие тиски.
	Провести пробное использование можно, закрепив тиски на столе.
	Фиксация деталей выполняется надежно.
