Твердотопливные котлы – это не только способ обеспечить автономное отопление дома, но и сэкономить на энергоресурсах. Действительно ли так выгодно делать твердотопливный котел своими руками? Или же лучше купить готовый агрегат от надежного производителя? Разберемся вместе!

Готовые решения – какой котел купить?

Откровенно говоря, самодельный котел длительного горения вряд ли обойдется дешевле, чем приобретение уже готового варианта. Учитывать нужно не только стоимость материалов, но и время, потраченное на создание агрегата своими руками. Плюс ко всему мало у кого с первой попытки получается сделать все правильно – обязательно в процессе эксплуатации всплывут ошибки, которые потребуется исправлять, что чревато новыми затратами.

Нужно также понимать, что многие технологии, которые используют производители котлов, недоступны простым обывателям и заменить их нечем. Например, в быту без дорогостоящего оборудования не повторить порошковую окраску котлов, которая существенно продлевает сроки их эксплуатации. Точность деталей, качество сварки – все это существенно отличается в самодельных и покупных вариантах. По этим причинам большинство предпочитает приобретать уже готовые варианты, к тому же предложений сегодня хоть отбавляй.

Сегодня отлично зарекомендовали себя котлы длительного горения литовского производства Stropuva (Стропува) или Candles (Кандлес) – эти агрегаты способны проработать на одной загрузке дров до 40 часов, а при загрузке углем – все 5 суток. Модели, работающие на дровах, маркируются буквой S, тогда как работающие в том числе и на угле – буквой U. КПД таких котлов – до 90 %. В конструкции этих агрегатов прогорание идет сверху вниз – топливо горит по принципу свечи. Из-за того, что пламя сверху, дрова и уголь прогорают гораздо лучше, поэтому чистить котел придется гораздо реже.

Альтернативные варианты – газогенерация и пеллеты

К котлам длительного горения можно отнести и , а также котлы, работающие на пеллетах. Пиролизные (газогенераторные) котлы загружают дровами раз в 8–12 часов. Поначалу происходит стартовый розжиг топлива, чтобы внутри котла температура достигла отметки 800 °С. При такой температуре становится возможной газогенерация – с помощью задвижек устанавливается нужный режим, а именно ограничивается доступ кислорода к горящим дровам. В результате выделяется древесный газ, который и сгорает в специальной камере, а уже затем происходит сгорание древесного угля. Золы и сажи образуется минимальное количество. КПД газогенераторных котлов – около 85 %.

Главное достоинство пиролизных агрегатов – экономичное потребление топлива. Благодаря этому отопительный сезон обойдется вам в два-три раза дешевле, чем обычно – так и окупается высокая стоимость подобных устройств. Однако с другой проблемой придется бороться постоянно – дровяной котел подобного типа эффективно работает только на очень сухом топливе или чистом угле.

Пеллетные котлы с автоматической подачей топлива могут работать бесконечно долго, главное, чтобы рядом был нужный объем топлива. Строение таких агрегатов практически не отличается от обычных твердотопливных котлов, за исключением автоматической подачи топлива. Бытовые котлы имеют контейнер, куда и засыпают пеллеты – одной загрузки бывает достаточно на несколько суток. В целом на обслуживание агрегата в неделю уйдет около 20 минут – этого достаточно, чтобы выносить изредка золу и подсыпать топливо в бункер.

Общий обзор котлов доступной конструкции

Особенность конструкции котлов с верхним горением – подвод воздуха к месту горения с помощью телескопической трубы. Сделать подобный дровяной агрегат своими руками – задача не из простых даже для опытных мастеров. По этой причине в большинстве случаев самодельные твердотопливные котлы длительного горения имеют традиционное нижнее горение, а длительность работы агрегата достигается за счет увеличенного объема топлива и подключения автоматических регуляторов, которые можно приобрести отдельно и установить на любой котел. Топливо в такой агрегат загружается через верхний люк, а для поджога предназначен нижний люк, через который также вычищают продукты горения.

В топливную камеру воздух подается через поддувало и колосники, с помощью дверки поддувальной камеры регулируют подачу воздуха и силу горения. В зависимости от конструкции агрегаты изготавливают из листовой стали толщиной 3–5 мм или же из труб диаметром как минимум 300 мм. Сталь подойдет обычная, но лучше приобретать жаростойкую или же использовать двойной слой материала. Роль теплообменника могут выполнять как сами стенки, так и регистры, либо комбинация того, и другого.

Главная задача при создании такого агрегата своими руками – обеспечить наибольшую площадь контакта топлива с поверхностью теплообменника, за счет чего и повышается КПД.

Простота конструкции обеспечивается тем, что водяной контур контактирует непосредственно с пламенем. Однако следует учитывать, что в дымоход все же будет улетать большое количество тепла, поэтому дополнительно можно создать водонагревательный аппарат. Для его обустройства нужны две трубы разного диаметра и немного листовой стали. Труба побольше будет служить контейнером для воды, а труба диаметром поменьше будет выполнять роль дымохода и нагревательного элемента.

Шахтного типа – более сложный для исполнения своими руками, однако отличается высоким КПД. Такие агрегаты состоят из двух камер – первая служит отсеком для загрузки топлива, а вторая, расположенная сбоку, содержит теплообменник. Когда топливо поджигается в соседней камере, пламя и горячие газы за счет тяги поступают в камеру с регистром и нагревают теплоноситель внутри труб. Поскольку дым проходит долгий путь от места горения до выхода в атмосферу, он практически полностью отдает тепло регистру.

Сложно, но выполнимо – горение топлива сверху вниз

Даже на примере обычной спички вы сами можете убедиться в эффективности горения сверху вниз. Спичка в вертикальном положении с пламенем внизу выделяет тепло, которого хватит, чтобы нагреть градусник до 60 °С. Если же спичку перевернуть, за счет долгого горения градусник можно нагреть до 120 °С. В масштабах отопительного котла этот принцип обеспечивает равномерное и длительное горение топлива, однако в этом случае обязательно нужна водяная рубашка, которая охватит всю поверхность топочной камеры. Регистры в подобной конструкции не обязательны, однако их наличие добавит 5–10 % к общему КПД котла.

Чтобы изготовить такой дровяной котел своими руками, вам понадобится мощная болгарка для резки металла и еще одна для выполнения шлифовальных работ. Впрочем, металл лучше порезать при покупке на металлобазе, поскольку при резке болгаркой высока вероятность перегреть материал в месте реза, из-за чего он станет слишком хрупким. Также нужен хороший сварочный аппарат. Листовой металл выбирайте толщиной минимум 4 мм, желательно жаростойкий. Понадобится и несколько труб, одна диаметром 300 мм и длиной метра полтора-два с толщиной стенок 3–4 мм и трубы с диаметром 60 мм и 100 мм – первая для распределителя воздуха, вторая для дымохода.

Твердотопливный котёл в загородном доме - прекрасная альтернатива печи, его установка и позволяют тратить меньше времени и сил на обогрев дома. Наибольшей популярностью пользуются модели, оснащенные режимом длительного горения. Опыт мастеров говорит, что такой котёл можно сделать своими руками по готовым чертежам.

Прежде чем мастерить твердотопливный котёл своими руками, неплохо разобраться, как работают , и чем обусловлена их повышенная эффективность. КПД, заявленный в паспортной документации на котлы, часто превышает 90%. Причина этого - длительное и почти полное сжигание топлива.

В обычных , работающих на дровах, угле или пеллетах, камера сгорания общая, в ней происходит разогрев и горение топлива до состояния золы. Дым, выделяющийся при этом, поступает сразу в дымоход, а оттуда - в трубу. Площадь контакта пламени со стенками котла в таких моделях невелика, и они не успевают как следует прогреться. В итоге значительная в атмосферу.

Процесс сжигания дров разделен на этапы. Сначала происходит нагрев их до температуры около 300 градусов. От нагрева нарушается связь между волокнами древесины, выделяется дым, насыщенный парами влаги и горючими газами, а сами поленья обугливаются.

Горючие газы - это смесь соединений углерода, серы и водород, при наличии в топке достаточного количества кислорода они ярко горят с выделением тепла. Этот процесс называется пиролизом, а сами котлы - пиролизными.

Зону в пиролизных агрегатах, где происходит разложение древесины, называют газогенератором. Чтобы избежать воспламенения дымовых газов в газогенераторе, доступ кислорода к дровам ограничивают. Газы посредством тяги или принудительного наддува поступают в отдельную зону топки, которая называется камерой дожига, где и сгорают. Вокруг камеры расположен теплообменник, который быстро нагревается, после чего вода из него поступает в систему отопления.

Достоинства пиролизных котлов промышленного производства, работающих на дровах:

экономия топлива - они могут работать на одной загрузке от 6 часов до 5 суток;
высокий КПД, 90-95%;
экологичность - в дыме содержится мало вредных для атмосферы газов и сажи;
безопасность - дым на выходе имеет температуру 120-160 градусов Цельсия;
высокий уровень автоматизации процесса.

Недостатки покупных котлов длительного горения:

склонность к появлению конденсата на стенках теплообменника и дымохода;
высокие требования к влажности топлива - не более 16%;
высокая цена, иногда в 1,5-2 раза превышающая стоимость обычных твердотопливных котлов.

Котлы длительного горения имеют такую высокую эффективность благодаря особенностям конструкции и происходящим в них физическим процессам. Для их производства не нужны дорогостоящие материалы или сложные технологии. Большинство котлов выполнены из листовой стали и имеют сварную конструкцию. Поэтому, имея навык работы со сварочным аппаратом, такой котёл можно сделать своими руками.

Выбор конструкции

Прежде чем приступить к разработке чертежей своими руками, нужно рассмотреть принцип работы и типичные конструкции котлов длительного горения, и выбрать наиболее простую и доступную.

По типу устройства пиролизные котлы разделяются на два типа:

с верхним горением - шахтные;
с нижним горением.

Что означают эти характеристики? Все очень просто: тип горения указывает на расположение зоны газогенерации.

В котлах шахтного типа загрузку топлива выполняют через дверку, расположенную в верхней части топки. Горение начинается на поверхности общего объема топлива, а дым, выделяющийся в результате этого, с помощью принудительного наддува проходит через всю толщу дров в нижнюю часть топки, где обогащается воздухом и сгорает. При этом масса дров дополнительно нагревается и более стабильно горит.

В котлах нижнего горения топка расположена снизу, а камера дожига газов - вверху. В них не требуется принудительный наддув, движение воздуха происходит с помощью тяги. Плюс таких котлов - независимость от электрической сети. Минус - меньшая эффективность и объем загрузки, а следовательно и время непрерывной работы.

Видео: самодельный пиролизный котёл и принцип его работы.

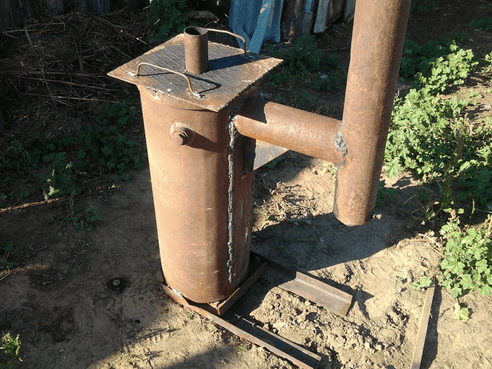

Котлы с наиболее простой конструкцией имеют цилиндрическую форму. Топка в них окружена теплообменником, и съем тепла происходит по всей поверхности топочной камеры. Такой котёл можно сделать своими руками из листового железа или двух металлических труб разного диаметра.

Как сделать самостоятельно?

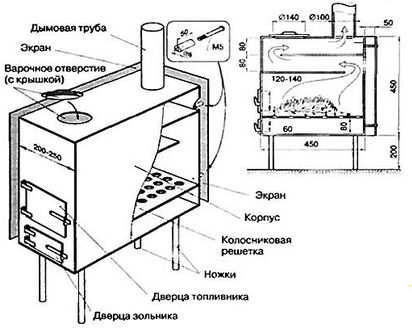

Котёл изготавливают своими руками по готовому чертежу, приведенному на рисунке. Размеры, указанные на чертеже, можно незначительно изменять, при этом важно соблюдать пропорции.

Через дверку загружают топливо, предварительно подняв распределитель воздуха на максимальную высоту;
Осуществляют его розжиг с помощью щепы, бересты или специального средства.
После начала устойчивого горения распределитель воздуха опускают на верхнюю часть топлива, закрывают дверцу поддувало, ограничивая тем самым активное поступление кислорода.
В рабочем режиме интенсивность горения регулируется задвижкой на распределителе. Благодаря его конструкции воздух поступает прямо в зону горения дозировано, что способствует равномерному длительному горению.
Воздух, проходя по его трубе, предварительно прогревается, из него испаряется влага. По мере прогорания топлива распределитель опускается под собственным весом. Для его подъема предназначена цепочка.

Высота потолков в котельной должна быть не менее 2,8 метра и позволять поднять распределитель топлива на уровень максимальной загрузки!

Топливо тлеет, выделяя дымовые газы, которые догорают в верхней части топки. Топить такой котёл можно дровами, опилом, пеллетами, а также отходами лесопереработки - стружкой, щепой, строительным мусором. Для каждого вида топлива нужно подбирать свой режим подачи воздуха.

Конструкция котла не герметична, в отличие от заводских моделей, поэтому его необходимо устанавливать в хорошо проветриваемой котельной: при тлении дров выделяется, в числе прочих, опасный угарный газ.

КПД устройства несколько ниже, чем у промышленных аналогов, но учитывая затраты на его изготовление, этот недостаток не так важен.

Необходимые материалы и инструмент

Сборку котла производят сваркой, поэтому обязательное условие - наличие сварочного аппарата и навык работы с ним. В процессе сварки своими руками также понадобятся 2-3 пачки электродов подходящего диаметра.

Для раскроя материала потребуется болгарка с отрезными кругами, для зачистки швов понадобятся также шлифовальные круги.

Кроме того, нужен инструмент для измерения и разметки: рулетка, угольник, маркер, циркуль для разметки окружностей.

Для опрессовки готового изделия нужен будет компрессор.

Трубы из металла толщиной 3-4 мм, Ø 40 см, длина 150 см - для выполнения корпуса топки и труба Ø 45 см, длина 130 см теплообменника;
Труба металлическая Ø 6 см, длина заготовки 120 см - для канала подачи воздуха в распределитель;
Два кольца из листового металла толщиной 3 мм, с внутренним диаметром 40 см, внешним - 45 см - заглушки на водяную рубашку;
Листовой металл 3 мм для выполнения дверцы топки и зольника. Можно использовать готовые чугунные дверцы подходящего размера;
Листовой металл толщиной 5 мм для распределителя воздуха или круг из него диаметром 40-42 мм;
Обрезки уголка или швеллера подходящего размера для выполнения крыльчатки;
Асбестовый шнур и полотно - для теплоизоляции дверок.

Изготовление корпуса и теплообменника

Сборку котла начинают с корпуса

Трубы диаметром 40 и 45 см вставляют одна в другую, выравнивают по верхнему краю и выставляют с помощью деревянных распорок одинаковый зазор между ними. Это поможет избежать местного перегрева водяной рубашки.
Соединяют их сваркой сверху и снизу короткой трубы с помощью металлических колец. Сварной шов стараются делать максимально ровным и качественным. Низ топки заваривают кругом из листового металла.

В нижней части внутренней трубы делают отверстие прямоугольной формы под дверцу зольника. Саму дверцу можно выполнить из листового металла или установить готовую чугунную. Теплоизоляция дверцы не обязательна - внизу топки не будет высоких температур, поэтому дверцу можно делать одинарной. Ее нужно обязательно оснастить задвижкой, плотно закрывающей дверку, иначе будет происходить подсос воздуха, что нарушит кислородный баланс в котле.

Дверку топочной камеры размещают в верхней части корпуса. Здесь температурный режим будет более жестким, поэтому дверку лучше сделать своими руками из листового металла, причем делают ее двойной, как на фото, с прокладкой из двух слоев асбеста. Это, во-первых, создаст лучшую теплоизоляцию и поможет избежать ожогов, а во-вторых, повысит ее жесткость, и при топке дверку не поведет. Дверку аналогично оснащают плотной задвижкой.

Сбоку или сзади верхней части корпуса вваривают дымовой патрубок из профильной трубы с отверстием для подсоединения к дымоходу. При этом уделяют особое внимание качеству швов с внешней и внутренней стороны рубашки - из-за неправильно выбранного режима здесь может образоваться конденсат, а в сочетании с дымовыми газами он способствует коррозии. Сварные швы, имеющие раковины и не удаленную окалину, подвержены коррозии наиболее сильно.

В верхней и нижней части водяной рубашки приваривают патрубки для подачи и выхода теплоносителя. Их делают из обрезков дюймовой трубы нужной длины, с резьбой на внешнем конце. Патрубки удобнее располагать сбоку котла, в стороне от дымового патрубка, чтобы системы дымоудаления и отопления было удобно обслуживать.
Корпус котла оснащают ножками из обрезков уголка или швеллера - так будет удобнее регулировать его при установке.
Выполняют съемную крышку диаметром 46 см с отверстием в центре 6,5 см - она будет установлена внатяг на корпус.
Все детали и швы зачищают болгаркой и покрывают термостойкой краской на основе кремнийорганики, предназначенной для покраски печных элементов и автомобильных систем газоудаления - она терпит нагрев до температуры не менее 800 градусов.

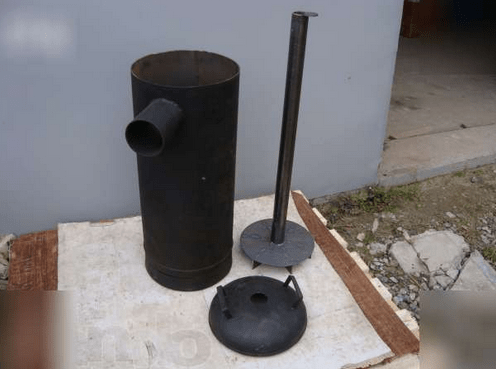

Распределитель воздуха

Распределитель воздуха - не менее важная деталь. Для него лучше использовать толстый металл - не менее 5 мм . Во-первых, он находится в зоне активного горения, и при меньшей толщине может деформироваться и со временем прогореть. Во-вторых, при большей толщине распределитель воздуха будет лучше прижимать массу топлива.

Из металла вырезают круг диаметром 38 см с отверстием в центре Ø 6 см. К отверстию герметично приваривают трубу Ø 6 см длиной 120 см. По этой трубе будет поступать воздух в зону горения.
В нижней части распределителя нужно приварить крыльчатку - расходящиеся воздуховоды из уголка 25 мм или швеллера. Их количество может быть разным, чем больше каналов, тем равномернее будет гореть топливо.
В верхней части трубы нужно установить задвижку или шибер для регулирования воздушного потока, а также предусмотреть петлю для присоединения цепочки, которой распределитель будет подниматься в верхнее положение.

Чтобы оборудовать котел для работы на угле, нужно оснастить его принудительным наддувом. Трубу распределителя в этом случае выполняют телескопической, а в верхней ее части располагают дутьевой вентилятор.

Установка

Котел длительного горения ставят на ровную поверхность и регулируют по уровню, в случае сильного перекоса возможно ухудшение циркуляции теплоносителя.

Распределитель воздуха помещают внутрь топки, а сверху надевают крышку, которую закрепляют на корпусе сваркой или внатяг с уплотнением асбестовым шнуром.

Подключают дымовой патрубок к дымоходу. К патрубкам водяной рубашки подсоединяют трубы системы отопления.

После заполнения системы котел можно начинать топить. Пробную топку выполняют с неполной партией топлива, регулируют режимы, и только после этого можно загружать его для работы в полную мощность.

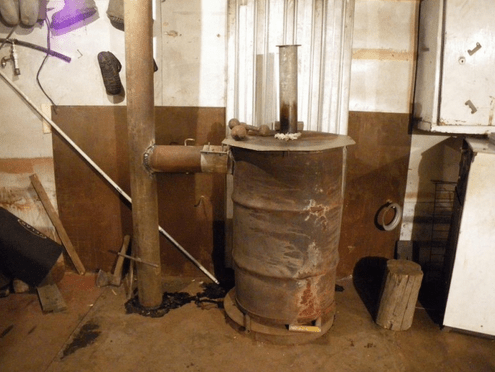

Такой котел, при скромном внешнем виде, вполне способен отопить деревенский или дачный дом, мастерскую, гараж, решив проблему обогрева.

В отдаленных населенных пунктах, где не проведен газопровод, отопление домов до сих пор является серьезным вопросом. Традиционные печи на угольном и дровяном топливе до сих пор используются повсеместно, хотя с приходом новых технологий они стали не единственным решением. Тем более что такие печи доставляют немало хлопот – чистка от сажи и вынос золы, перепады температуры в отапливаемом помещении и нерациональный расход топлива. Прекрасным, современным вариантом замены старых печей станут самодельные котлы длительного горения на дровах. Это относительно новая конструкция котлов работающих на твердом топливе. Мощности агрегата достаточно для обогрева не только жилых, но и производственных помещений. Еще один положительный момент – его без особого труда можно собрать своими руками.

Принцип работы

Длительное горение в котле будет зависеть от происходящих внутри него процессов, которые в свою очередь зависят от его особой конструкции. Технология работы котла отличается от обычной печки тем, что дрова сгорают сначала вверху, постепенно захватывая нижние. Обычные печи устроены так, что сгоревшие снизу дрова горячим потоком поджигают остальные, верхние слои, что приводит к быстрому прогоранию топлива. А для того чтобы печь не остывала длительно время, необходимо постоянно добавлять топливо.

Самодельные котлы длительного горения устроены совсем по-другому. В первую очередь сгорает верхний слой, а затем каждый последующий. Одновременно со сгоранием нижних слоев дров, прогорают и продукты распада (зола, сажа). Один раз заложенное топливо будет тлеть около 30 часов.

Преимущества котлов длительного горения

Котлы длительного горения, изготовленные своими руками, имеют особые преимуществ, перед заводскими моделями:

Время, которое потребуется для полного сгорания топлива зависит от размеров топки, при этом КПД остается 80-85%. Самостоятельное изготовление позволит сделать топку любого размера.
Для возможности загружать несколько поленьев в камеру (например, для протапливания в прохладную или сырую погоду), можно вырезать в корпусе котла дополнительную дверцу, между проемами для обычной загрузки топлива и для золы. Заводские агрегаты такой дверцей не оборудованы.
Самодельный агрегат длительного горения, обойдется в 2-3 раза дешевле заводского изделия.
Для изготовления самодельного котла длительного горения с водяным контуром можно использовать более толстый металл, чтобы самодельный вариант котла стал более прочным и мог работать при более высоком давлении.
Самодельный котел длительного горения можно оборудовать по вашим требованиям и предпочтениям, например автоматикой и предохранительным клапаном. Это сделает его более безопасным и комфортным.
Отремонтировать котел длительного горения, сделанный своими руками намного проще, ведь вы будете знать технологию его сборки.

Классификация котлов длительного горения

На современном рынке существует много производителей, выпускающих разные виды котлов длительного горения. Их разделяют по таким критериям, как метод сжигания и вид твердого топлива.

Котлы длительно горения классифицируют по разновидности подходящего им топлива:

Есть устройства, которые работают на дровах. Некоторые из них отапливаются пеллетами (гранулы из отходов деревообрабатывающих производств).
Изготавливаются также универсальные твердотопливные котлы, для которых можно применять различные виды топлива - уголь, брикет, дрова и их сочетание.

Большая часть устройств в качестве метода сжигания используют простое сгорание. В процессе совершенствования были изготовлены газогенераторные котлы с повышенным КПД. Для их топки применяется древесный газ и дрова. Такие устройства удобны, в них не образуется сажа и остается совсем немного золы.

Кроме вышеописанных способов, котлы разделяют по зависимости от носителя электроэнергии. Они бывают зависимыми и независимыми.

Принцип работы

Котлы такого типа работают по принципу верхнего горения, смысл которого заключается в том, что очаг горит сверху вниз. Впервые котел с такой системой был изготовлен в 2000 году литовской компанией «Stropuva », сейчас ее применяют многие производители.

В большую камеру сгорания загружается топливо (дрова, брикет, уголь или пеллеты). Ее объем - 500 куб. дм., благодаря чему устройство может работать несколько суток беспрерывно. Воздух нагнетается по воздуховоду с помощью вентилятора, который легко регулируется. Тепло, которое выделяется при сгорании, передается в теплообменник.

Данный принцип работы обеспечивает достаточно длительное горение и большое количество тепловых калорий.

О плюсах и минусах пеллетных котлов рассказывает данный материал:

Основные достоинства

Котлы длительного горения обладают множеством преимуществ, благодаря которым они пользуются большим спросом среди населения.

большой объем топки, в которую закладывается твердое топливо;
возможность использования разных видов топлива - пеллеты, опилки, дрова, торф, брикеты;
длительный период горения без добавления топливного продукта;
высокая теплоотдача при экономичном расходе топлива;
простота в эксплуатации;
экологичность - выброс углекислого газа минимален.

Модели твердотопливных котлов постоянно совершенствуются. Современные устройства в большинстве оснащены электронными системами автоматики и вентиляторами для нагнетания воздуха. Они способны поддерживать установленную температуру воздуха в достаточно больших помещениях при небольшом потреблении топлива.

Самодельные котлы

Данный агрегат для отопления пользуется высокой популярностью, но стоит он совсем не дешево. Средняя его цена - около 1000 у.е., что не по карману многим желающим его приобрести. Основная причина столь высокой стоимости котла длительного горения - это его мощность, от которой зависит поддержание уровня температуры воздуха и возможная площадь отапливаемого помещения. Современные отечественные фирмы-производители работают над созданием устройства с меньшей мощностью, цена которого будет более доступной.

Многие умельцы собирают подобные устройства собственноручно. Хорошим мастерам удается изготовить производительные и надежные агрегаты. Данный технический прибор непрост в сборке, к тому же любая неточность может привести к взрыву, поэтому такую работу следует доверять людям, имеющий опыт в этом деле.

Расчёт мощности котла детально изложен в данной статье:

Шахтный котел

Существует несколько разновидностей котлов длительного горения, которые можно изготовить самостоятельно. Одним из таких является шахтный самодельный котел.

Котел такого вида работает на угле, торфе, дровах, опилках. Загрузочный объем камеры составляет 40 - 50 килограмм дров. При полной мощности и загрузке котел работает 4 - 5 часов, а при минимальной мощности и на полной загрузке сутки. Коэффициент полезного действия составляет 75%. Мощность минимальная 15−20 кВт. Котел работает в автоматическом режиме, так как оснащен автоматической регулировкой мощности.

Делаем пиролизный котел длительного горения

Котлы такой конструкции работают на газе из дров. Газ, выделяемый при высокой температуре из дров, горит желтым или бесцветным огнем. Для котлов длительного горения используют очень сухие дрова. Если дрова недостаточно высушенные, то котел может и не запуститься. Продолжительность работы при одной загрузке составляет около 12 часов. Такой котел может работать на пеллетах. Это вид топлива из спрессованных древесных отходов. Если котел будет работать на пеллетах, то можно сделать автоматическую подачу их в топку. Для этого применяются специальные шнеки, которые через определенный интервал времени будут поставлять пеллеты.

Котел необходимо будет выставить на ровную поверхность или сделать фундамент.

Для изготовления самодельного котла длительного горения необходимо иметь инструменты:

сварочный аппарат;
болгарка.

Материалы:

металл листовой с толщиной 4 мм;
труба металлическая, диаметр 300 мм, толщина металла не менее 3 мм;
трубы металлические, диаметром 60 мм, и 100 мм.

Приступаем к изготовлению котла:

В котле данной конструкции кислород должен поступать ограничено. Топливо в котел загружают очень плотно, чтобы не оставалось промежутков. В качестве топлива можно использовать дрова, уголь, торф. Загрузку топлива проводят следующим образом:

снимаем крышку, затем убираем регулятор для подачи воздуха;
потом топливом загружаем котел до дымовой трубы и сбрызгиваем верх топлива смесью для розжига;
затем обратно закрываем крышку и ставим регулятор;
открываем воздушную заслонку и внутрь бросаем лучинку;
когда топливо начнет тлеть, заслонку прикрываем.

Следует помнить, что при самостоятельном изготовлении котла длительного горения следует быть очень осторожными и внимательными, чтобы не допустить ошибок.

Видео

Видео иллюстрация процесса постройки такого котла:

Для организации бытовой системы отопления твердотопливные котлы являются наиболее экономичным вариантом. Но, несмотря на всё богатство выбора доступного на рынке оборудования и довольно широкий ценовой и функциональный диапазон, далеко не каждому потребителю под силу купить агрегат, оптимально удовлетворяющий его нужды. С другой стороны, котёл, работающий на твёрдом топливе, вполне реально изготовить своими руками. И сохранить при этом значительные средства, которые пришлось бы заплатить за заводское оборудование. Всё, что нужно для этого – знания устройства и принципа работы этой категории отопительных установок, а также навыки работы с различным инструментом и материалами, в частности, металлом.

Выбираем тип твердотопливного котла

Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

уголь;
торфяные брикеты;
пеллеты;
дрова;
опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты Дрова для твердотопливного котла Древесный уголь для твердотопливных отопительных котлов
Древесные топливные брикеты для котлов на твёрдом топливе Евродрова (топливные брикеты для пикника) Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

Классические

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Основы проектирования

Для того чтобы сделать правильный – безопасный, эффективный и удобный в эксплуатации – твердотопливный котёл, необходимо понимать физику процесса его работы и работы системы отопления в целом.

Принцип действия отопительного котла на твёрдом топливе:

топливо загружается в камеру сгорания;
нагретые в процессе сгорания топлива воздух и другие газы поднимаются вверх и отводятся через дымоход;
по пути к дымоходу горячий воздух нагревает теплообменник, который в с вою очередь нагревает тепловой агент (в большинстве бытовых систем отопления – воду);
нагретый тепловой агент вытесняет холодный, проходя всю систему отопления и возвращаясь после остывания назад в теплообменник.

Всё дело в свойстве любой нагреваемой среды подниматься выше холодной - это один из основополагающих законов термодинамики.

Для реализации этого принципа помимо корпуса, выполненного из толстой (не менее 4-5 мм) жаропрочной стали, в конструкцию твердотопливного котла включаются следующие элементы:

Камера сгорания

Её объем определяется сложной формулой, которую, впрочем, довольно легко отыскать в интернете, равно как и готовое решение – объем камеры сгорания по отношению к номинальной мощности котла или максимальной площади отопления.

На практике размеры топки зависят не только от параметров котла и свойств топлива, а также особенностей самой отопительной системы – схематической, функциональной сложности, сезонности работы, пиков потребностей в горячем водоснабжении и пр.

Камера отвода горячих газов

Этот узел является продолжением камеры сгорания и выполняет функцию выходного коллектора для вывода продуктов горения.

Внутренняя система подачи и отвода теплоносителя

Речь идёт о теплообменнике (теплообменном регистре), а также его основных патрубках – входном и выходном, который служит для приёма остывшего теплового агента, его нагрева и отвода в систему отопления.

Важные моменты

На эффективность работы отопительного котла на твёрдом топливе всегда влияют два фактора:

Конструктивные особенности теплообменника

Чем большей будет площадь теплового контакта, тем больше энергии за единицу времени будет передано от сгорающего топлива тепловому агенту – воде.

Варианты исполнения самодельного теплообменника на фото

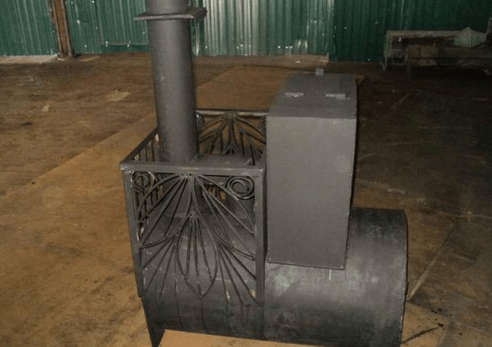

Горизонтальный теплообменник из листовой стали и профильной трубы Самодельный горизонтальный теплообменник Стальной вертикальный теплообменник для котла своими руками

Полнота и период сгорания топлива

Если топливо сгорает неэффективно – теряет пиролизный газ или не успевает нагреть теплоноситель до необходимой температуры, на лицо недоработки в конструкции. Поэтому к расчёту и процессу изготовления последней следует отнестись с максимальной ответственностью – после сборки изменить её будет невозможно.

Конструкция котла должна быть надёжной и безопасной и ответственность за это несёт не что иное, как корпус. Он выполняется из толстой (не менее 5 мм) стали, желательно жаростойкой. Впрочем, последняя стоит заметно дороже обычной, поэтому следует запомнить, что чем толще металл, тем медленнее он будет нагреваться. А значит, для того, чтобы котёл средней мощности не обжигал руки и не делал из помещения котельной сауну, корпус котла должен иметь около 8 мм в толщину.

Исключение составляют конструкции с верхней крышкой из чугуна, которая выполняет функцию печи. Толщина и размеры чугунного листа будет зависеть от конструктивных параметров корпуса и рабочих характеристик котла (но не менее 8 мм).

Для организации внутренней трубопроводной системы котла необходимо использовать трубы толщиной стенок 3-4 мм и диаметром 50 мм. Для обеспечения тока теплоносителя следует предусмотреть сужение (от 50 до 25 мм) трубопроводов в направлении от горячего к холодному, к примеру от котла к радиаторам) и расширять их на обратном пути теплоносителя.

Пространственная схема и компоновка твердотопливного теплогенератора

Размеры твердотопливного котла зависят от габаритов и ориентации в пространстве камеры сгорания. Более широкое распространение получили вертикальные конструкции, поскольку такое расположение позволяет сэкономить место в котельной.

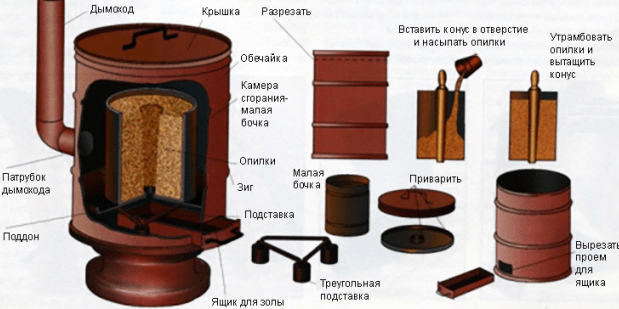

Традиционная схема вертикального твердотопливного котла:

Для настройки и контроля за работой агрегата в процессе эксплуатации вам понадобится специальное оборудование. К таковому можно отнести датчики температуры воды на входе и выходе из теплообменника и узлов системы отопления, датчики загрузки камеры сгорания, давления в ней и на отдельных участках котла и т.д.

Принцип естественной циркуляции теплоносителя реализовать его успешно удаётся далеко не всегда. Поэтому часто отопительный котёл оснащается дополнительным водяным насосом, который принудительно подаёт теплоноситель на теплообменник и/или в систему отопления.

Насос - энергозависимый агрегат, а значит, важно предусмотреть возможность подачи теплоносителя в обход на случай отключения электроэнергии. Во-первых, для того, чтобы отопление функционировало, а во-вторых, чтобы котёл или коммуникации не разорвало паром или не повредило температурой.

Если в конструкцию твердотопливного котла включается насос, необходимо предусмотреть возможность регулировки его рабочих параметров, а также аварийного отключения. Твердотопливный котёл в случае поломки узлов и коммуникаций отопительной системы остановить невозможно. Поэтому необходима система отвода излишнего тепла – амортизационный бак с компенсационным клапаном или другое, уместное в вашем случае решение.

Что нужно для работы?

В первую очередь мастерская, то есть место, где вы будете заниматься изготовлением основных узлов и сборкой агрегата. Кроме того, вам понадобится довольно обширный список инструментов, в который можно смело включать:

сварочная маска, краги и спецодежда;
бытовой инверторный сварочный аппарат и электроды;
дисковая пила с набором дисков для резки металла;
электродрель с набором свёрл по металлу;
рулетка, угольники, строительный уровень.

Для сборки котла на твердом топливе понадобятся следующие материалы:

листы стали толщиной от 5 мм;
металлические уголки;
чугунная колосниковая решётка;
стальные водопроводные трубы различного диаметра;
дверцы для зольной и топочной камеры;
дроссельные заслонки печного типа.

Перед тем, как приступать к изготовлению элементов и узлов котла, необходимо выполнить конструктивные расчёты, определиться с принципиальной схемой и нарисовать чертёж котла, не забыв указать все его конструктивные составляющие и их главные параметры.

И самое главное: соблюдайте технику безопасности как в процессе работы, так и по отношению к качеству исполнения твердотопливного котла. Малейшая оплошность с вашей стороны может стать причиной серьёзных проблем, в т.ч. повышенного риска возникновения пожара.

Изготовление твердотопливного котла длительного горения своими руками на видео

просмотров

Сохранить ВКонтакте
