Устройство деревянных перекрытий в доме из газобетонных блоков. Подготовка и монтаж деревянных перекрытий в доме из газобетона Крепление балок перекрытия к стене из газобетона

06.06.2020

Стены зданий из ячеистых бетонов способны не только выдерживать собственный вес, но нести эксплуатационную и полезную нагрузку от перекрытий и крыши, если соответствующие параметры были заложены в проект, соответственно, использовались блоки с необходимой несущей способностью.

Выбор материала для перекрытий дома из газобетона не отличается от всех иных типов стен из искусственного камня. Изготовление такой конструкции из дерева — логичное, распространённое решение.

Как это работает

Деревянное перекрытие состоит из балок, опирающихся концами на несущие стены здания, элементов заполнения и обшивки. Балки являются силовой основой конструкции, воспринимающие нагрузки и передающие их через зоны опирания на стену. Таким образом, прогон имеет три проблемных сечения, это две точки опирания и середина элемента.

Узлы опирания работают на смятие, и прочность древесины будет достаточной для передачи нагрузок. Проблемой является обеспечение стабильности характеристик древесины в узле в течение периода эксплуатации. То есть, собственно конструкция узла опирания и мероприятия по защите древесины.

Среднее сечение балки работает на изгиб под воздействием нагрузок, собираемых со всей площади, относящихся к конкретному элементу. Верхняя часть сечения сжимается, а нижняя растягивается. В перегруженной и неправильно рассчитанной балке, усилия растяжения в нижнем сечении могут оказаться выше прочности материала, что вызовет разрушение балки.

Опасностью является и потеря устойчивости элемента под воздействием сжимающих нагрузок верхнего сечения. Балка может выйти из своего положения и изогнуться в горизонтальной плоскости. Эти ужасы относятся к деревянным балкам перекрытия любых зданий, не только со стенами из газобетона, но знать о них нужно чтобы понимать причину и необходимость тех или иных строительных требований.

Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Конструкция деревянного перекрытия в доме из газобетона

Деревянное перекрытие в доме из газобетона рассчитывается и строится абсолютно так же, как любое другое. Строительная высота балки зависит от:

шага балки;
толщины балки;
величины нагрузки;
типа древесины.

Балка не должна быть менее 150 миллиметров высотой и 50 миллиметров шириной. Традиционно, для пролёта в 4-5 метров, используют балку 180 на 100 или 200 на 75 с шагом в 600 миллиметров между осями. Такое сечение обеспечит безопасную эксплуатацию, но может оказаться недостаточным при больших нагрузках, способных вызывать избыточный прогиб. Или наоборот, сечения или шаг прогонов окажутся чрезмерными, материал использован нерационально. Лучше при выборе размеров, посоветоваться с проектировщиками или оплатить работы по расчёту конструкции.

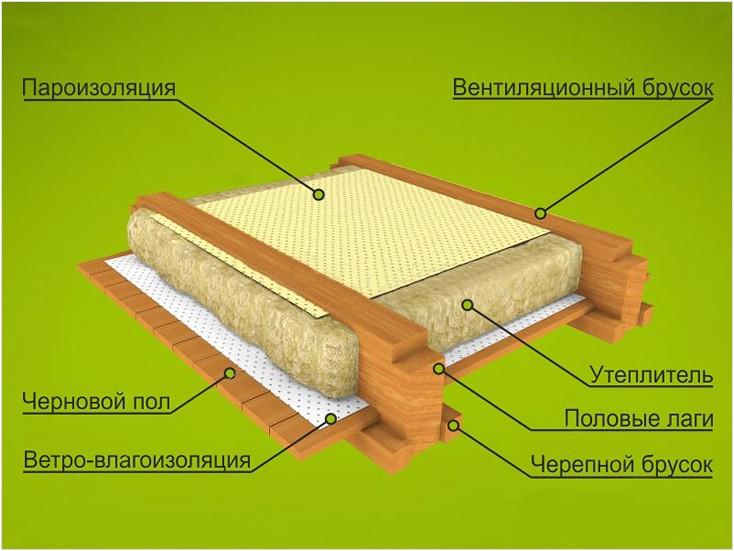

Можно порекомендовать традиционный способ утепления перекрытия по настилу, уложенному перпендикулярно между балками на черепные бруски. В этом случае, несущие прогоны распираются настилом в нижнем сечении, создавая дополнительный жёсткий диск, снижающий их подвижность. Такой способ позволял использовать опилки или костру для утепления, что можно делать даже сегодня, но лучше воспользоваться мягкой каменной ватой. По настилу можно уложить пароизоляцию, хотя очевидного смысла в этом нет.

Поверх балок нашиваются лаги для дощатого пола или листы ориентированной стружечной плиты при использовании ламината , паркета или щитового покрытия.

Изолирование и защита балок

Балки выбирают из отборной древесины, не ниже первого сорта без крупных сучков или ослабленных зон. Влажность материала должна быть на уровне 15 процентов или ниже. Перед монтажом деревянные элементы пропитывают антисептиками, обрабатывают антипиринами, снижающими вероятность возгорания.

Наибольший риск представляет зона контакта дерева и каменного материала или металла. Разница теплотехнических параметров вызывает конденсацию влаги, приводящую к гниению. Поэтому совершенно исключён прямой контакт, опирание, примыкание балок к чему-либо без соответствующей прокладки гидроизолирующего материала, например, рубероида, толи или их синтетических аналогов. Вокруг опорной части балки оставляется зазор в два-три сантиметра до любых иных конструкций. Его можно заполнить мягкой минеральной ватой.

При работе старайтесь меньше ослаблять сечение балки, особенно нижнее. При необходимости используйте тонкие и длинные гвозди, не раскалывающие слои дерева. Желательно предварительно засверлить отверстия и применять по возможности шурупы.

Деревянное балочное перекрытие в доме с газобетонными стенами практически не отличается по своему устройству от аналогов на кирпиче или керамзите. Расчёт нагрузок, подбор материалов осуществляется аналогично, как и устройство опорного узла. Следует учесть меньшую толщину стены, что сокращает возможности для облицовки узла снаружи, но позволяет качественно утеплить его вспененными синтетическими материалами. Меньшая прочность газобетона предполагает устройство подушки опирания для передачи и распределения узловой нагрузки. В качестве неё можно использовать

К преимуществам установки деревянных перекрытий в доме из газобетона относят низкую нагрузку на стены, доступную стоимость стройматериалов, возможность реализации сложных и нестандартных проектов, отсутствие потребности в подъемной технике и простоту монтажа. Технология установки считается простой, особое внимание уделяется правильному распределению нагрузки на блоки, обработке дерева антипиренами и антисептиками и защите конструкции от внешних воздействий.

Расчет материалов

Ориентировочная нагрузка на брус и стены составляет 400 кг/м 2 (при необходимости находится ее точное значение путем сложения веса конструкций и мебели). Сечение несущих пиломатериалов подбирается из учета обеспечения прогиба в пределах 1/300 от основного пролета. Допустимая длина деревянной балки при этом равна 6 м, при выборе ее размеров нужно сделать заход на перегородки из газобетона как минимум на 15 см. Рекомендуемый шаг расположения опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с другими .

Стандартная схема включает элементы с сечением от 50×100 и выше, располагаемые поперечно основному пролету, обшитые снизу досками, паро-, тепло- и гидроизоляционные прослойки, и настил, выполняющий роль пола или защищающие утеплитель от внешних воздействий. Расчет сводится к выбору сечения и шага несущих опор, в свою очередь зависящих от площади помещения и величины ожидаемых на газобетон и перекрытие нагрузок. Рекомендуемые размеры деревянных балок проще взять из таблиц:

	Сечение бруса, мм
Длина пролета, м	2	3	4	5	6
При шаге балок в 60 см и принятой по умолчанию нагрузке в 400 кг/м 2	75×100	75×200	100×200	150×200	150×225
То же, при шаге в 1 м	75×150	100×175	125×200	150×225	175×250
При шаге в 1 м и расчетной нагрузке на деревянное перекрытие в 150 кг/м 2		50×140	60×180	80×200	100×220
То же при 200 кг/м 2		50×160	70×180	100×200	140×220
-/- 250 кг/м 2		60×160	70×200	120×200	160×220
-/- 300 кг/м 2		70×160	80×200	120×220	200×220

Нетрудно заметить, что знание точного значения весовых нагрузок позволяет сэкономить на приобретении деревянных балок как минимум на 20 %. Количество остальных пиломатериалов находится из учета площади помещений и размеров лестничного проема (при наличии). При составлении сметы к обязательным расходам относят затраты на обработку древесины антисептиками и антипиренами. Размеры и тип утеплителя подбирают исходя из целевого назначения конструкции: для перекрытия между этажами достаточно 10 см, главной задачей прослойки в данном случае является обеспечение хорошей звукоизоляции, предпочтение отдается дышащим волокнистым материалам. При укладке его на первом этаже (полы по грунту) минимум составляет 20 см, при обустройстве чердака – 15-20.

Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

Соединять балки с помощью шурупов, а не гвоздей.
Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
Обрабатывать металлические крепежи антикоррозийными составами.

Деревянное балочное перекрытие является оптимальным только в малоэтажных домах из газобетона, при других вариантах проектирование доверяют специалистам.

Перекрытия в доме из газобетона выполняются, как правило, по армопоясу. При всех уникальных плюсах газобетона прочность блоков слишком мала, чтобы строить дома из газобетона выше, чем в два-три этажа. Перекрытие по газобетонным стенам монтируют на проектный армированный пояс из железобетона, проходящий по всему контуру ограждающих стен в уровне цоколя, под каждым межэтажным перекрытием и под крышей. Армопояса необходимы газобетонному дому не только в качестве опор для балочных систем. Перекрытия дома несут и перераспределяют нагрузки на несущие конструкции стен, а газобетон имеет недостаток хрупкости. Опирание балок на легкие пористые блоки может привести к местному продавливанию, поэтому независимо от вида перекрытия армопояса выполняют, в том числе и в целях усиления пространственной жесткости сооружения.

Требования к перекрытиям домов из газобетона учитывают недостаточную прочность газобетона на сжатие (вследствие ячеистой структуры блоков). Перекрытие должно обеспечить:

Оптимальную прочность и жесткость (отсутствие прогиба);
Запас прочности плюс к расчетному по нагрузкам, включающих усилия от людей, мебели и всего оборудования этажа плюс собственный вес перекрытия и вышерасположенных стен;
Пожаробезопасность жилища;
Комфортный уровень звукоизоляции.

Виды перекрытий для газобетонных домов:

Плитные;
Монолитные;
Сборно-монолитные;
Балочные – по деревянным или металлическим балкам.

Различные виды перекрытий современных коттеджей, современные и выразительные – шатровые, кессонные, арочные, кирпичные своды и другие – для газоблочных домов слишком сложны конструктивно и неэкономичны.

Отличие газобетонного дома – необходимость армированных поясов для любой местности, даже если сейсмические явления в районе стройки полностью исключены. Балочное перекрытие независимо от материала балок всегда обустраивают по армопоясу. Первый этап устройства армопояса – выверка точной горизонтальности верхнего среза несущих стен, что на практике нереально. Все дефекты устраняют, стирая газобетонный материал до полного выравнивания, затем перекрытие выполняют согласно технологии.

Межэтажные перекрытия в доме из газобетона

Возможен любой вид перекрытия при условии выполнения расчета по нагрузкам. Оптимальным перекрытием для газобетонного дома считают аналогичное перекрытие из заводских автоклавных газобетонных плит. Но классические деревянные балочные перекрытия все же популярнее.

Плиты перекрытия в доме из газобетона

Разница в массе традиционных пустотных и ребристых ж/б плит с плитами из газобетона определяет и выбор. Для быстрой постройки дома сборное перекрытие оптимально, если есть условия:

К стройке можно подъехать, подогнать спецтехнику, имеется площадь для складирования плит;
Дом в плане простой – без криволинейных стен, возможных для газобетонной блочной кладки, а пролеты до 6,0 м.

Монтируют плиты по армопоясу (варианты кирпичных подушек под плитное перекрытие возможны при наличии расчета). Замоноличивают плиты цементно-песчаным раствором, торцы перекрытия термоизолируют.

Монолитное перекрытие в доме из газобетона

Оправдано сложное и трудоемкое монолитное перекрытие для уникальных зданий из газобетона, сложных в плане и/или имеющих криволинейные стены. Бетон делают на легких заполнителях (полистирол, вермикулит), армокаркас расчетный, обычно не менее двух сеток – нижняя и верхняя. Требуется и качественная опалубка под перекрытие, лучше всего инвентарная. Самодельная опалубка из доски и щитов требует контроля прогиба и тщательной изоляции, и применяется обычно местно, на небольших сложных участках. Общая толщина перекрытия 150-200 мм, в зависимости от пролета, и каждый см утолщения сильно повлияет на общую нагрузку на газобетонные стены.

Профессиональный расчет для монолитных перекрытий – обязательное условие. Кроме того, в целях снижения и перераспределения нагрузок меняют конструкцию: не плоское перекрытие, а ребристое – с балками и тонкими слоями бетонной заливки. Но этот вариант приближен более к балочному монолитному перекрытию, поскольку усилия воспринимают ребра-балки. Опалубка выполняется несъемной, и включает армирующие металлические профильные листы. Заливка бетона должна быть непрерывна, холодные швы исключены. Что касается трудоемкости изготовления такого ребристого монолитного перекрытия – она немалая, так же, как и стоимость, но для большепролетных коттеджей (9,0 м и более) этот дорогостоящий вид нестандартного перекрытия вполне обоснован.

Плюсы монолитных перекрытий:

По несущей способности – более чем достаточна;
Можно перекрыть любой пролет, конфигурацию, вплоть до фантазийных в плане зданий;
При пролете более 6,0 м, когда дополнительные колонны или стойки не планируются – монолит единственное решение.

К минусам монолитных бетонных перекрытий относят:

Долгий процесс твердения бетона и набора прочности – не менее 28 суток. О быстрой стройке речь уже не идет.
Расчеты по нагрузкам – непременное условие, причем квалифицированные и точные.
Без спецтехники и заказного товарного бетона высокого качества не обойтись. Автомиксеры, бетононасос, техника для вибрирования бетона – значительное удорожание стройки.
Постоянный контроль процесса набора прочности бетона, уход и создание тепло-влажностных условий. И в морозы, ни в летнюю жару тонкое монолитное перекрытие в условиях частной стройки крайне затратно и по финансам, и по труду. Оптимальное время стройки в средней полосе – конец лета, начало осени.
Итоговая высокая цена перекрытия.

Балочные перекрытия

Дом из газоблоков, имеющий стандартную конфигурацию и расстояния между несущими стенами до 6,0 м традиционно перекрывается балками с настилом – металлическими или деревянными. Металлопрокат для балок достаточно дорогой материал, и требует тщательной антикоррозийной обработки, а в монтаже тяжелых профилей нужна спецтехника. Поэтому деревянное балочное перекрытие для дома из газобетона все же лидирует у частных строителей. Важное преимущество деревянного перекрытия – возможность самостоятельных работ.

В частном домостроении газобетон пользуется особой популярностью, так как позволяет за небольшие деньги возвести в короткие сроки дом в два этажа площадью до 100 м² – это бюджетный вариант. Перекрытия первого и второго этажа могут быть монолитными или сборными из Ж/Б или ячеистых бетонных плит, металла, дерева. При выборе способа обустройства перекрытий учитывается много факторов: несущая способность, уровень надежности и вес выбранной конструкции, финансовые расчеты и временные рамки, отведенные на строительство дома. Способ устройства пола зависит от выбранного типа фундамента. О том, как можно сделать пол первого этажа в доме из газобетона – сегодняшний материал.

Пенобетон, газосиликат и газобетон относятся к категории ячеистых бетонов – отдельной разновидности строительного материала, содержащего в своей структуре большое количество воздушных камер (от 70 до 90 %). Плюсом этого материала является высокие теплоизоляционные свойства, минусом – низкая прочность в зависимости от концентрации воздушных ячеек. В связи с этим перед возведением газобетонного дома, проводят тщательные расчеты.

К основным особенностям газобетона можно отнести следующее:

При строительстве дома свыше 1 этажа необходимо произвести серьезные расчеты.
Важно исключить все факторы, приводящие к усадке дома, иначе не избежать образования трещин в структуре блоков. Поэтому особенно тщательно подходят к обустройству котлована и фундамента.
Газобетон обладает теплоизоляционными свойствами, но удерживает тепло плохо.
Важно выполнить качественную внутреннюю и наружную отделку. При этом стоит помнить, что стены из газобетона плохо удерживают крепеж.
Особое внимание уделяют выбору материала перекрытий, которые не должны быть слишком тяжелыми.

Пол первого этажа: требования

Чтобы правильно обустроить перекрытие на первом этаже, необходимо знать о требованиях, которым оно должно отвечать:

Материал должен быть прочным, надежным и долговечным.
Перекрытие должно достойно переносить климатические, технологические и температурные воздействия.
Конструкция должна выдерживать постоянные и временные нагрузки от несущих стен и фундамента.
Основание должно быть довольно жестким, что касается допустимых показателей работы конструкции на прогиб.
Конструкция не должна создавать мостиков звука и холода;
Материал должен обладать теплоизоляционными свойствами.

Все начинается с фундамента

От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.

С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.

При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.

Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.

Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.

Особенности устройства пола по грунту

Это наиболее простой и экономичный способ обустройства пола. Выполнить его можно в двух вариациях – в виде стяжки или в виде деревянного настила.

Устройство стяжки

Особенность такого пола заключается в том, что между ним и грунтом нет воздушной прослойки. Основание не принимает на себя нагрузку от стен и крыши – она распределяется на ленточный фундамент, а только несет нагрузку от чистового покрытия, мебели, оборудования и веса людей.

Подобная конструкция пола многослойна и каждый слой в ней играет определенную роль. К ним относится:

Подошва.
Подстилочный пласт.
Гидроизоляционный слой.
Утеплитель.
Стяжка.
Выравнивающий слой.
Чистовое покрытие.

Таблица 1. Изготовление пола первого этажа по грунту путем заливки бетонной стяжки

Изображение	Описание
	Выполняют разметку помещения, определяя верхнюю точки кладки. Для того чтобы задать необходимую высоту бетонной конструкции пола, необходимо определить нулевой уровень. Для этого вверх от нижнего края дверного проема отступают 1 м и соединяют линией аналогичные точки, перенесенные на другие стены. От полученной линии вниз отступают на 1 м, ставят метку и вычерчивают параллельную верхней линию, которая и будет нулевым уровнем.
	При подготовке грунта удаляют строительный мусор. Снимают верхний слой согласно разметке на толщину бетонного пола. Затем приступают трамбовке и выравниванию поверхности, используя виброплиту – специальный инструмент для уплотнения почвы. В результате должно получить с ровное и плотное основание, не оставляющее следов от хождения по нему.
	Выполняют засыпку гравия слоем от 5 до 10 см, проливают водой и трамбуют. Ориентиром для получения равномерного слоя подсыпки могут служить колышки, установленные по уровню.
	Следующий слой – песчаный, составляет 10 см в толщину. Также тщательно утрамбовывается. После этого засыпаем и уплотняем щебень и еще один слой песка, который тщательно трамбуют и выравнивают таким образом, чтобы на поверхности не торчали острые грани элементов щебеночной подсыпки.
	Поверх песка укладывают плотный полиэтилен, формируя гидроизоляционный слой. Края полотен заводят на стены, укладку производят внахлест на 15 см, стыки проклеивают скотчем. Вместо пленки можно использовать специальную гидроизоляционную мембрану.
	На следующем этапе укладывают утеплитель в соответствии с технологическими особенностями материала. Чаще это плитный или насыпной материал.
	Конструкция пола укладывается плавающим методом, поэтому по периметру помещения прокладывают демпферную подушку (ленту) из нарезанного утеплителя.
	Многослойную конструкцию пола обязательно армируют при помощи металлической или ПВХ сетки с ячейками 10 х 10, 15 х 15 или 20 х 20 см в зависимости от предстоящей нагрузки. Сетка должна располагаться над утеплителем на расстоянии в 2-3 см, для этого используют специальные опоры. При использовании ПВХ сетки, ее натягивают на зафиксированные колышки.

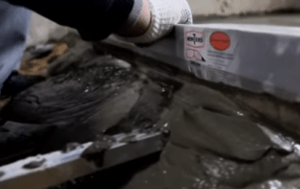

	Готовят раствор и заливают стяжку традиционным методом по заранее установленным маякам, растягивая смесь при помощи правила. Работу начинают от дальнего угла.
	Стяжку оставляют высыхать, накрыв пленкой, в течение 28- 30 дней.
	После высыхания стяжки необходимо оценить ее ровность и в зависимости от чистового материала принимают решение о дополнительном выравнивании при помощи специальных составов или методом шлифовки.

Пол по грунту: сухая стяжка

Преимущества сухой стяжки заключаются в том, что процесс ее укладки не требует длительного времени на высыхание. Чистовое покрытие можно укладывать уже на следующий день.

Первые этапы по подготовке: устройству подушки и выполняются как в ранее описанном случае. Далее технология отличается.

По черновой стяжке застилают пленочный гидроизоляционный слой и устанавливают маяки, используя для этого металлические профили для работы с ГКЛ, зафиксированные на саморезы.

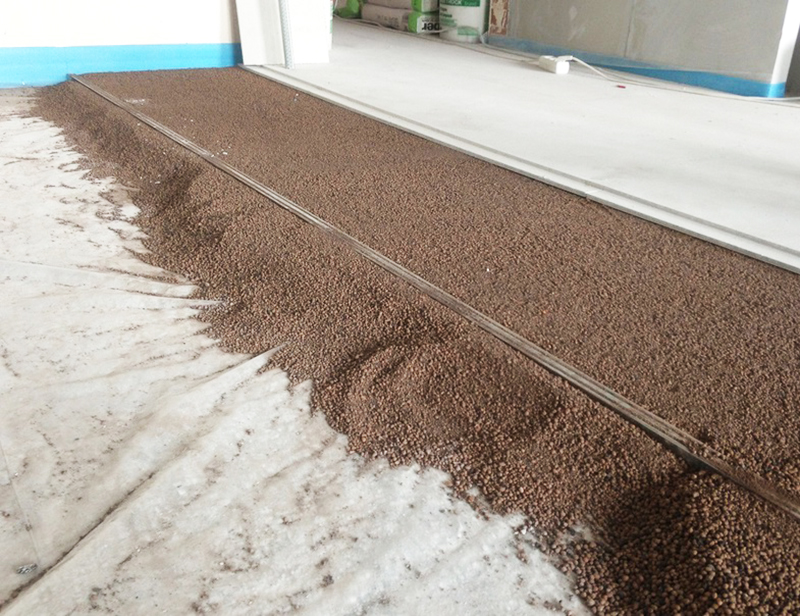

Между маяками засыпают и трамбуют керамзит или другую подсыпку, специально предназначенную для этих целей. Равномерный слой формируют при помощи правила и выполняют трамбовку материала.

Сверху на ровный слой засыпки укладывают гипсоволокнистые плиты, проклеивая места стыков клеевым составом. При этом стыки каждого ряда не должны совпадать. Дополнительно выполняют фиксацию на саморезы.

Обратите внимание! Укладка сухой стяжки выполняется плавающим методом, поэтому по периметру помещения фиксируют демпферную ленту.

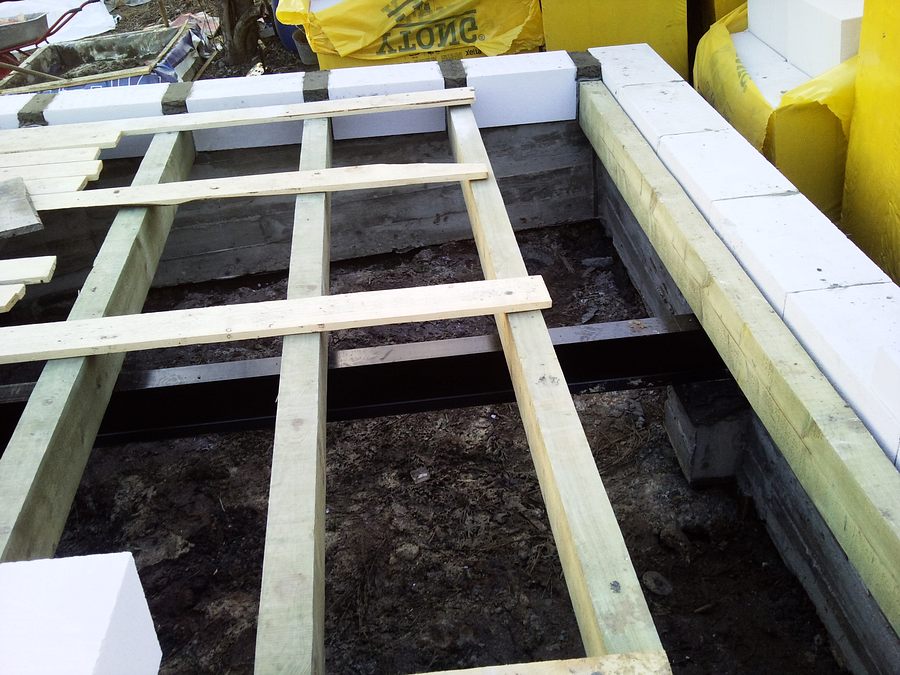

Устройство пола на лагах

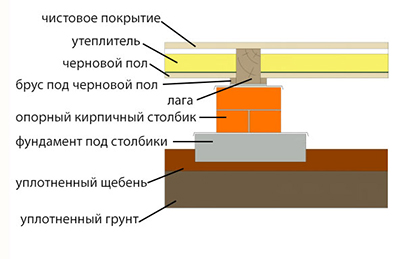

Деревянные полы на столбах по грунту – еще один распространенный способ устройства конструкции пола при ленточном фундаменте. Монтаж происходит следующим образом.

Сначала выполняется подготовка грунта – выравнивание и трамбовка. Затем насыпают щебеночный слой толщиной 5 см. Щебень необходимо утрамбовать и пролить битумом.

С шагом 80 см размечают место расположения кирпичных столбов под лаги. Устанавливают столбики из кирпича одинаковой высоты. При необходимости сверху выравнивают раствором, чтобы вывести в одну плоскость.

Сверху на каждый столбик укладывают рубероид, который выполняют функцию гидроизолятора. Затем укладывают балки. Независимая конструкция получается за счет того, что балке не крепятся к стенам. Снизу доски подбивают досками, для укладки утеплителя. Сначала стелют слой пароизоляции, а затем минеральную вату.

На утеплитель укладывают слой пароизоляции и шпунтованную доску, которая может служить как основой под декоративное покрытие, так и самостоятельным чистовым слоем. Также по декоративный материал можно использовать толстую влагостойкую фанеру или ОСБ плиты.

Какие нюансы учесть при устройстве пола по грунту

Независимо от того, какая технология устройства пола выбрана, учесть потребуется следующие нюансы:

На этапе подготовки основания удаляют плодородный слой почвы, удаляют корни, так как этот слой для трамбовки непригоден.
Гидроизоляционную мембрану или пленку укладывают в два слоя, перпендикулярных друг ругу.
Помимо гидроизоляционных свойств, пленка или мембрана должны быть устойчивыми к водяному пару.
Гидроизоляция обязательно должна быть заведена на стены на высоту не менее 15 см.
Обязательно предусмотреть демпферный слой по периметру помещения – это убережет стяжку от растрескивания и продлит срок ее службы.

Видео — Устройство пола в доме из газобетона

Основание: монолитная жб плита

К основным преимуществам монолитного плитного фундамента можно отнести следующее:

Это наиболее надежный тип основания, который может использоваться практически на всех видах почв. Формирование бетонной плиты осуществляется поверх подушки из щебня и песка.
Устройство такого основание не связано со сложной подготовкой – потребуется только расчистить площадку и удалить плодородный слой почвы.
Технология заливки плиты предельно проста и не требует особых навыков.
Такое основание способно выдерживать серьезные нагрузки.
За счет наличия армирующего элемента в плите нагрузка от пучения грунта, а также от веса строения по основанию распределяется равномерно.
По сравнению с другими типами фундаментов, устройство плитного основания не настолько трудозатратно.

Из недостатков отмечают отсутствие подвального помещения и высокую стоимость, связанную с большим объемом бетонного раствора.

После устройства на поверхности монолитной плиты черновой стяжки, выбирают материал для устройства пола. Есть два варианта – выполнить чистовую утепленную стяжку, смонтировать стяжку с системой «теплый пол» или выбрать деревянный пол. Стоит отметить, что стяжка может быть не только традиционной, но и полусухой или сухой.

Пол по лагам

Для крепления дощатого настила используют лаги, которые фиксируют на расстоянии, равном ширине утеплителя – обычно это 60 см. Сначала по всей поверхности плиты укладывают пленочный слой гидроизоляции или применяют обмазочную технику нанесения. Также можно использовать рубероид, пергамин или мембрану.

Обмазочная гидроизоляция плиты

Для повышения теплосбережения настилают фольгированный вспененный полиэтилен фольгой верх.

Важным этапом является установка лаг – они обязательно должны быть выставлены в уровень и надежно зафиксированы. Это обеспечит качество деревянного настила и срок его службы. Лаги можно регулировать при помощи деревянных или фанерных клиньев или подкладок на кирпичных или деревянных столбиках. Как советуют опытные мастера, лаги должны быть закреплены к основанию сквозь регулирующие подкладки.

Можно выбрать более современный способ фиксации – регулируемые лаги.

Между лагами укладывают теплоизоляционный материал. Можно использовать минералловатные плиты или рулонный аналог, пенопласт или пенополистирол, насыпной теплоизолятор – керамзит. Главное условие заключается в том, что материал должен плотно прилегать к лагам, не образуя зазоры. Чтобы это обеспечить, надо заранее продумать ширину между лагами, она может быть на 1-2 мм меньше ширины утеплителя, чтобы он был максимально плотно уложен. Помимо этого, на этапе укладки утеплителя, при необходимости, внутри конструкции прокладывают коммуникации.

Сверху на теплоизоляционный слой укладывают пароизоляционную пленку или полиэтилен. Полотна укладывают внахлест не менее чем на 15 см, стыки проклеивают скотчем.

Если есть желание, чтобы в доме был деревянный пол, то на следующем этапе производят монтаж настила из шпунтованной доски. Преимущества такого покрытия заключается не только в его натуральности и природной красоте, но и в долговечности, возможности многократного обновления декоративного слоя. При желании впоследствии дощатый настил может стать основанием для других декоративных покрытий – ламината, дерева, плитки.

Если предполагается укладка иных декоративных покрытий, то основанием для них может быть настил из фанеры или ОСП плит. Влагостойкую фанеру укладывают в два слоя с разбежкой швов, фиксируют на клей и саморезы. Стыки между листами шпаклюют, а настил перед укладкой декоративного покрытия подвергают шлифовке и очистке древесной пыли и других загрязнений при помощи пылесоса.

Выбор древесины

К древесине, которая используется для изготовления деревянного пола, применяются следующие требования:

Материал не должен быть сырым, максимально значение влажности составляет 12%.
Доски должны иметь правильную геометрическую форму, без изгибов и трещин.
Древесина должна пройти специальную обработку защитными веществами — антиперенами и антисептиками.
Для устройства пола выбирают твердые породы древесины – сосну, лиственницу, кедр, дуб, ясень.
Толщина доски выбирается в зависимости от расстояния между лагами и предстоящей нагрузки.

Устройство теплой стяжки по бетонному основанию

Таблица 2. Процесс устройства традиционной стяжки по утеплителю

Иллюстрация	Описание
	Первый этап – подготовительный. Если имеется старое покрытие, то его удаляют до монолитного основания. При визуальном осмотре принимают решение о необходимости удаления отслаивающихся участков бетонного монолита. Иногда достаточно произвести шлифовку бетона – главное, чтобы основание было ровным, без углублений или наростов.
	С поверхности основания удаляют все загрязнения и пыль, сначала щеткой, затем промышленным пылесосом.
	При наличии трещин и углублений – производят их заделку раствором или монтажной пеной.
	Следующий этап предусматривает тщательную обработку бетонного основания грунтовкой. Состав упрочнит бетонную поверхность и предотвратит образование пыли на ее поверхности. Грунт наносят несколько раз, после полного высыхания каждого слоя.
	Загрунтовать потребуется стены по периметру помещения на высоту 10 - 15 см и стык между полом и стеной.
	Ровность основания проверяют при помощи строительного уровня и при необходимости выравнивают специальными наливными составами.
	На следующем этапе производят гидроизоляцию основания при помощи рулонного материала, который заводят на стены. Полотна, уложенные внахлест, обязательно проклеивают скотчем. Либо применяют обмазочный метод гидроизоляции.
	По периметру помещения фиксируют демпферную ленту. Желательно приобретать готовый материал соответствующей ширины – лента должна быть выше стяжки на 5 мм.
	На следующем этапе плотно укладывают утеплитель. Застилают его пленкой и фиксируют армирующую сетку так, чтобы она располагалась над утеплителем на расстоянии 3 мм. Для этого используют специальные пластиковые опоры.
	Заливают стяжку и оставляют высыхать в течение 28 дней.

Когда стяжка высохнет, ее шлифуют и при необходимости, выравнивают наливными составами. После этого можно приступать к укладке чистового покрытия.

Перекрытия представляют собой горизонтальную конструкцию, которая устанавливается между каждым этажом здания, а также разделяет первый этаж от подвала, а последний от кровли. Кроме этого, она принимает немалые нагрузки от несущих стен, за счет чего придает сооружению жесткость. Дополнительно перекрытие в доме из газобетона делают таким образом, чтобы обеспечить сохранность тепла.

Устройство межэтажных перекрытий

Существует несколько вариантов, которыми выполняется монтаж перекрытий между этажами в частном доме из газобетона. К таковым относят монолитные, а также сборные типы конструкций. Так, могут применяться деревянные либо металлические балки, специальные бетонные плиты или создаваемые сразу на месте сборно-монолитные варианты. Каждый тип конструкций обладает определенными преимуществами и недостатками, которые должны учитываться при их монтаже в здании из газобетонных блоков. Главными критериями выбора межэтажных перекрытий в газобетонном доме является:

Потребность использования дополнительной техники для установки;
Цена материалов, а также установки;
Длительность строительства с их применением.

Использование в качестве основного критерия параметры предельных нагрузок межэтажных перекрытий в доме из газобетона является неактуальным. Это обусловлено тем, что все перечисленные варианты позволяют добиться достаточной прочности для частных домов. Обычно они выдерживают нагрузку, не превышающую 800 кг/1 м?. Но более предпочтительными будут материалы, обладающие меньшим весом, чтобы снизить нагрузку, которая оказывается на блоки.

Перекрытие их ЖБИ и других плит

Оправданным является применение в доме из газобетона монолитной плиты перекрытия за счет хороших прочностных и тепловодных свойств. В этом плане можно выбрать наиболее подходящие для конкретного объекта варианты:

Сборно-монолитные конструкции;
Установка стандартной монолитной плиты;
Дополнительно армированные плиты.

Некоторые производители предлагают своим клиентам создание плит перекрытия второго этажа в доме из газобетона, имеющие индивидуальные параметры габаритов. Но обычно средняя длина изделий составляет порядка 6 м, а показатели ширины 1,8 м. Параметры толщины не превышает 30 см. Для их производства применяют исключительно автоклавный метод, позволяющий добиться плотности изделия В500. Нередко монолитное перекрытие в доме из газобетона делаются с пазо-гребневыми соединениями. За счет этого возможно придать соединениям большую плотность и быстрее провести установку.

Классическим вариантом является монтаж плит перекрытия, представляющих собой пустотелые изделия. Такие варианты распространены для возведения сооружения домов из газобетонных блоков. Рекомендуется их использовать для обустройства пролетов, ширина которых составляет не больше 6 м. Однако перед их монтажом требуется сделать армопояс, позволяющий равномерно распределить нагрузку на стены. Преимуществом таких вариантов является их небольшая стоимость, несмотря на необходимость привлечения строительного крана. Подобные изделия обеспечивают нагрузку в 800 кг на каждый 1 м?.

Сборно-монолитное перекрытие

С целью применения для дома из газобетона сборно-монолитных перекрытий, обладающих Т-образной формой, применяют классические железобетонные балки длиной до 7 метров. Их устанавливают на стены (не менее 2 см должно лежать на них) с шагом в 70 см. Все расстояние, которое образуется между железными балками перекрытия в доме из газобетона, требуется заполнить бетоном, относящимся к классу В20. Дальше происходит укладка армопояса и заливается бетонная стяжка в 5 см. Конструкция схватывается в течение 4 недель, а начинать частично её нагружать можно после 10 дня.

Деревянные балочные перекрытия

Рассматривая вопрос, какое перекрытие лучше для двухэтажного дома из газобетона, отдельно стоит рассмотреть установку балок из дерева. Они отлично подходят для отделения цокольного или второго этажа, а также чердака. Однако стоит исключить укладку балок перекрытия на газобетонные блоки в случаях, когда расстояние между основными стенами составляет больше 6 м. Если этим пренебречь, то произойдет прогиб. Параметры сечения перекрытий из бруса определяются нагрузками, а также длиной, которую имеет пролет.

В процессе монтажа балок перекрытия из дерева нельзя делать шаг меньше в 0,5 м либо больше 1 м.

Перед тем как укладывать подобные изделия, требуется сверху по газобетонным стенам сделать армированный пояс, состоящий из монолитного железобетона. Его высоту в среднем делают порядка 15 см, а для крепления балок используют анкерные пластины. Чтобы предотвратить появление точки росы непосредственно в перекрытиях, важно создать хорошую тепло- и пароизоляцию. С целью недопущения конденсации влаги стоит дополнительно изолировать все зазоры и стыки. Для этого стоит применять герметики либо жгуты, выполненные из пенополиэтилена.

Торцевая часть положенной балки должна находиться в 5 см от стены и это расстояние необходимо заделать утеплителем. Зачастую для этого используется минеральная вата, из-за того, что другие материалы потребуется подгонять по размерам.

Монтаж лаг межэтажного перекрытия, чья длина составляет больше 4,5 м, способны в результате прогиба привести к разрушению созданного ранее монолитного пояса. За счет этого перед тем, как укладывать балки перекрытия требуется сделать специальную фаску на их концах, дабы предотвратить подобные негативные последствия. По завершении установки этих элементов, можно начинать создавать черновой пол, а также монтировать теплоизоляцию. Когда планируется делать цокольное перекрытия в доме из газоблоков, стоит предварительно создать хорошую пароизоляцию.

Металлические балочные перекрытия

Практически также проходит монтаж изделия из металла. В этом случае применяются следующие варианты:

Двутавровые балки;
Специальные трубы, имеющие квадратное сечение;
Швеллера.

Данные изделия обладают высокой стойкостью к нагрузкам, однако, перед тем, как сделать перекрытие в доме из газобетона с их помощью, требуется провести качественную антикоррозийную обработку. Для монтажа подобных балок не требуется использования спецтехники, достаточно бригады, в составе которой 3 человека.

Монолитное перекрытие

Наиболее трудоемким и длительным является устройство монолитного перекрытия в доме из газобетона. Для их создания применяется опалубка, в которую укладывается арматура, а также заливается бетон. Толщина создаваемых подобным образом перекрытий обычно составляет не больше 20 см. За счет этого обеспечивается высокая несущая способность, составляющая больше 800 кг/1 м?. Процесс укладки подобного перекрытия первого этажа в доме из газобетона, как и любого другого проводится без учета ширины пролета.

Сам бетон может быть сделан своими руками непосредственно на участке, однако, стоит отдавать предпочтение заводским вариантам, которые сделаны с полным соблюдением технологических норм. В этом случае дополнительно потребуется применение бетононасоса для подачи смеси на нужную высоту. К тому же в отличие перекрытия стен из газобетона плитами, монолитные варианты можно сделать в различных формах, в том числе в виде полукруга за счет «заливного» типа материала.

Какое перекрытие лучше для двухэтажного дома из газобетона определяется большим количеством параметров, а также требований, которые предъявляются к будущему основанию.

Армирующий пояс

Прежде всего, укладка плит перекрытия на газобетонные блоки должна осуществляться на специально подготовленный армопояс. Он необходим для распределения нагрузки, которая будет оказываться на несущие стены с верхних этажей. К ней относится не только масса самих плит, но и другая «полезная нагрузка», которой являются люди, различные предметы и оборудование, находящееся в помещениях. Именно армирующий пояс позволяет компенсировать главный недостаток газобетонных изделий – склонность к изгибам и разрушению.

При отсутствии такого элемента, на стенах в скором времени начнут образовываться трещины, а определенные блоки будут трескаться под неравномерной тяжестью. Поэтому перед тем как укладывать плиты перекрытия, а также балки, требуется создание данного элемента. Проводится это следующим образом:

Сначала по краям блоков устанавливается опалубка;
Дальше в неё укладывается арматура, а также проводится её перевязка;
После этого проводится заливка бетона и ожидание его застывания;
В конце снимается опалубка и можно проводить установки перекрытий.

Как делаются монолитные перекрытия

Перед началом работы необходимо заказать технику для транспортировки и подачи на нужную высоту цементного раствора, а также строительный вибратор, для утрамбовки материала. Когда бетонная смесь делается на месте своими руками, необходимо иметь бетономешалку. В качестве арматуры требуется подготовить металлические прутья и для их обвязки специальную проволоку. Опалубку можно делать из деревянного бруса, обычных досок либо фанеры.

Создание своими руками монолитного перекрытия в доме из газобетона начинается с сооружения опалубки, представляющую собой огромную форму, в которую укладывается связанная арматура, а в последующем заливается жидкий цементный раствор. Она делается вертикально устойчивой, чтобы выдержала вес всего залитого в неё раствора. Последовательность самих работ по возведению опалубки выглядит следующим образом:

Сначала делают опоры. В этом этапе рекомендуется четко следить, чтобы был соблюден горизонтальный уровень. Отклонения будут серьезно отражаться на прочности. Делать стойки требуется с учетом нагрузки, которая может достигать 300 кг;
Расстояние между опорами делается 1 м;
Дальше проводится установка балок поперек будущей плиты, а также её крепят непосредственно к стенам. Дополнительно, для создания максимальной прочности опалубки их пришивают к стойкам;
Параметры устанавливаемой балки должны исключить прогиб конструкции под весом залитого бетона;

После создания основы, на неё выкладывают доски либо листы фанеры, которые сверху дополнительно покрываются изолирующей пленкой;
В этот период должна проводиться прокладка всех труб вентиляции, а также электропроводки.

Когда опалубка готова, можно приступать к созданию армирующей сетки. Для этого требуется:

Используя металлические пруты, имеющие сечение порядка 10 мм, нужно сделать сетку, за счет скрепления их между собой проволокой;
Скрепление прутьев осуществляется в шахматном порядке;
Установка арматуры проводится сразу в нескольких уровнях, для обеспечения устойчивости будущей конструкции к деформации;
Укладка сетки проводится таким образом, чтобы до опалубки оставалось не менее 2,5 см. Это позволит создать должную толщину бетона в таких местах;
Верхний слой арматуры стоит размещать на 10 см выше нижнего.

Следующим этапом является заливка бетона. Здесь важно четко соблюдать параметры прочности, качества, а также толщины:

Важно применять только качественные варианты бетона марки прочности не менее М200. Этот параметр определяет будущие характеристики возводимого перекрытия;

Толщина возводимой плиты должна составлять не меньше 15 см, но при этом не больше 30 см;
Проведение заливки возможно только при температуре воздуха выше +5°С. Когда её проведение требуется, но погода не позволяет, устанавливают специальные обогреватели.

Сама процедура осуществляется следующим образом:

Сначала проводится маркировка необходимой высоты. Сама заливка делается за один раз, поэтому требуется наличие рядом готового нужного объема бетона, а также бетононасоса, который позволит непрерывно заливать раствор в форму. Если этот процесс был разделен на несколько приемов, то перекрытие потеряет свою прочность;
Пока раствор заливается, его нужно обработать строительным вибратором, чтобы удалить из состава пузырьки. Массы самого бетона мало, чтобы создать нужный уровень уплотнения;
Под конец требуется выровнять поверхность бетона так, чтобы он был вровень с опалубкой.

Чтобы монолитное перекрытие достигло своей максимальной прочности, требуется минимум 28 дней.

Создание перекрытий между этажами может осуществляться разными способами. Для этого используются металлические либо деревянные балки, ЖБ плиты перекрытия, а также монолитные конструкции. Каждый из способов имеет свои особенности, которые требуется учитывать.

просмотров

Сохранить ВКонтакте
