Смотровое окно на крыше имеет несколько функций, оно выполняет не только эстетическое, но и практическое назначение. Например, при его помощи внутреннее пространство чердака становится освещенным, получает возможность проветривания. Установить такую конструкцию можно как руками профессионалов, так и самостоятельно.

Что необходимо предусмотреть?

Чертежи слухового окна крыши лучше включать в проект дома на стадии разработки, до того, как начала возводиться кровля, однако это необязательно. Вполне возможно переделать обычный мансардный этаж, добавив в него нужные оконные конструкции уже после того, как крыша была возведена, просто такой монтаж отнимет больше времени и обойдется дороже, так как придется разбирать установленный кровельный материал.

Прежде чем выбрать, какая конструкция подойдет, и установить ее, нужно учесть следующие факторы:

• Как будет использоваться этаж, от этого зависит то, насколько яркое потребуется освещение.
• Качественная вентиляция этажа.
• Иногда через окно делают запасной выход на крышу. Он нужен для ее обслуживания и ремонта.
• Выбирая слуховое окно на крыше, чертеж конструкции лучше сделать заранее, чтобы оценить, насколько выбранная система подходит к архитектуре отдельно взятого строения.
• Форма окна может быть любой, поэтому ее выбор зависит от соображений практичности и вкуса владельца помещения.
• Модель окна будет во многом зависеть от типа кровли.
• Для того чтобы влага не попала в помещение, окно должно находиться под наклоном, который не должен быть менее 50 градусов, если кровля плоская, и 150 градусов при скатных вариантах.
• Форма окон может быть любой, однако треугольное окно в крыше делать легче всего. Такое окно не потребует большого количества материалов или проведения сложных работ по гидроизоляции места установки, к недостаткам такой конструкции относится недостаточная способность пропускать свет.
• Важно учесть сторону света. Если все окна будут смотреть на юг, в помещении будет слишком светло и летом жарко, северная сторона не даст нужного количества света зимой. Окна можно располагать в любом порядке.

Внешний вид дома со слуховыми окнами

Как установить окно?

Монтаж слухового окна крыши необязательно поручать строительным компаниям. Справиться с ним можно и самостоятельно, если четко соблюдать инструкцию и не нарушать последовательность действий. Порядок работ должен быть таким:

• Начертить план, решить, где именно будут находиться слуховые окна. На чертеже потребуется указать и размеры конструкции.
• Для окна потребуется обустроить самостоятельную стропильную систему, сделать каркас.
• Можно использовать уже имеющуюся стропильную систему кровли, но ее потребуется усилить при помощи бруса, так как из-за массы окна на нее ляжет дополнительная нагрузка.
• На стропила крепят балки, их расположение должно быть горизонтальным. Одна балка располагается снизу, другая – в верхней части окна.
• К верхней балке будет крепиться не только каркас, но и конек конструкции.
• Конструкция должна быть надежно зафиксирована. Для этого применяют специальные скобы, гвозди и уголки.
• Необходимо сформировать коньковый пролет: это будущая основа окна.
• Оконная рама, которая будет вставлена, должна крепиться не только к профилю, но и к балкам и перекладинам.
• После этого можно смонтировать перемычки и несущий каркас, создать обрешетку.
• Места соприкосновения каркаса и рамы нужно хорошо загерметизировать.
• Можно использовать для закрытия швов саморасширяющиеся ленты, герметики.

Конструкция крыши со слуховыми окнами

Как осуществляется монтаж?

Смонтировать слуховое окно на крыше своими руками вполне можно, для этого потребуется несложный набор инструментов в виде:

1. Рулетки.
2. Тисков.
3. Гвоздей.
4. Молотка.
5. Транспортира и треугольника.
6. Ножовки.
7. Стамески.
8. Пилы по дереву
9. Пленки.
10. Брусков, размер которых – 100*50 мм.

Установка слухового окна на крыше проводится в несколько этапов, действовать нужно последовательно и аккуратно. Начать придется с сооружения каркаса для будущего окна или разбора кровельного материала, если кровля уже сделана. Если отверстия нет, его аккуратно пропиливают таким образом, чтобы не задеть несущие элементы кровли. Брус потребуется для создания подбалочников. Они должны быть одинаковыми, всего нужно будет два для каждого окна. Закрепить их несложно, можно использовать только гвозди. Разместить брусья нужно между двумя крайними балками. Вам потребуются тиски, они помогут правильно расположить и закрепить элементы.

Для угловых стояков нужно создать усиленную конструкцию. Для этого опять пригодится кусок бруса: из него можно сделать нижнюю опору. Опора должна быть на 20 см больше, чем длина окна. Крепится она параллельно подбалочному брусу в нижней части конструкции, удобнее всего прибить ее к полу. Выступать брус должен с каждой стороны по 10 см, потребуется отрезать еще два куска – они должны быть немного длиннее расстояния между крышей и полом. В том месте, где располагается поперечный брус для усиления конструкции, нужно сделать отметку: брусок отрезается именно по ней.

После этого можно начинать делать угловую стойку. Для нее нужно отмерить два бруса, которые будут немного выше планируемого окна. Прибить каждый потребуется в двух точках к опоре и упрочняющей балке. Верхняя часть конструкции будет водружена на усиливающую балку. Ее нужно прижать к стойке как можно ближе со стороны угла и только затем надежно прибить; низ конструкции крепится точно так же. Работу удобнее выполнять сначала с одной, затем с другой стороны. На каждую сторону нужно прибавлять примерно 20-25 см. Брус одним концом должен оказаться прилепленным к подбалочнику, другим – к угловой конструкции. Проверьте правильность его расположения. После этого лишнее можно будет отпилить.

Каркас слухового окна

Для монтажа треугольного слухового окна на крыше, конструкция которого наиболее проста, чертеж все же рекомендуется сделать заранее. Наглядная схема поможет быстрее сориентироваться и выполнить работу точнее. После того как первая часть выполнена, можно переходить к установке верхней штанги и монтажа потолочной части конструкции. Для этого потребуется отмерить брус, длина которого равна расстоянию между торцами угловой и наружной стойки. Установить его нужно на срезы стоек, прочно зафиксировать гвоздями. Потолочное перекрытие с боковой стороны будет играть брус, который использовался для того, чтобы выровнять боковые стойки.

После всей проделанной работы потребуется создать подоконник. Для этого нужно узнать размер просвета между стойками, взять два бруса, длина которых на 2 см больше длины просвета. Для подоконника в угловых стойках надо сделать пазы, глубина их должна быть 1 см. В подготовленное, предварительно очищенное место вставляется готовый подоконник из дерева, прибивается гвоздями. Для надежной фиксации можно использовать два небольших бруска, которые также потребуется прибить.

Для монтажа крыши конструкции используют косые балки, которые с небольшим шагом крепятся недалеко друг от друга. Сверху на них прибивается лист фанеры для монтажа кровельного материала.

Треугольное слуховое окно на крыше, конструкция которого является наиболее простой, можно легко сделать самостоятельно. Это потребует минимум материалов и навыков, однако из-за формы окон света они буду пропускать меньше, чем стандартные.

Приветствую, дорогие читатели!

Строительный термин, обозначающий важную деталь крыши под названием «слуховое окно», согласно толковому словарю Даля обозначает проём, подготовленный «для слуху».

Это не точное определение функциональных способностей окна с определением «слуховое» говорит о том, что Владимир Даль, конечно, был писателем, этнографом, врачом и очень образованным человеком, но не имел никакого отношения к строительству.

Будь он строителем, то дал бы иное определение этому элементу, устанавливаемому практически на всех скатных крышах и предназначенному вовсе не для беспрепятственного проникновения звуковых волн.

Для чего и как правильно устанавливаются слуховые окна, Вы узнаете, прочитав данную статью.

Слуховое окно – что это?

Оконный проем в скате крыши, в котором установлена вертикальная рама, закрытая сверху и по бокам, называется слуховым окном.

Изначально такое окно задумывалось как способ вентилирования подкровельного пространства, но со временем стало одним из элементов конструкции крыши, который может одновременно выполнять несколько функций.

Придать «изюминку», оживить и украсить кровлю любого дома – это одно из назначений слухового окна, приобретённого им за долгие годы своей эксплуатации.

Изменяя внешний вид и свои габариты, окно стало вызывать разные зрительные ассоциации и получило множество оригинальных названий: «бычий глаз», «рот лягушки», «окно-щука», «дом гнома», «летучая мышь».

Когда дома в густонаселённых городах перестали вмещать всех своих жителей, то пришлось искать выход: как расширить жизненное пространство. И было найдено интересное решение этой задачи – устраивать в чердачных помещениях мансарды.

Одновременно с обустройством чердачных помещений у слухового окна появилась ещё одна важная функция – служить источником естественного освещения.

Таким образом, в результате всякого рода дополнений и изменений обычный «скворечник» на крыше стал архитектурной и конструктивно необходимой деталью устройства кровли и помещения, находящегося под крышей.

В дальнейшем для качественного выполнения слуховыми окнами всех добавленных с течением времени функциональных обязанностей, их стали устанавливать на определённых участках крышного пространства, которые расположены на южном направлении.

Когда слуховое окно устанавливается на обычном нежилом чердаке, и его основное назначение – это вентиляция пространства под крышей, то вместо рамы в проём может быть вставлена простая вентиляционная решётка.

Она позволяет слуховому окну максимально справиться с изначально возложенной на него обязанностью.

В результате чего в чердачном пространстве отсутствуют такие негативные явления как:

• конденсат , в который превращается тёплый воздух, проникающий под крышу из нижних этажей и резко охлаждающийся в подкрышном пространстве. При отсутствии должного вентилирования это явление не только пагубно сказывается на кровле крыши, но может оказать разрушающее воздействие на несущие конструктивные элементы и значительно уменьшить срок их безаварийной эксплуатации;
• образование грибка и плесени , которые при комфортных условиях вполне могут найти пути и перебраться в помещение, находящееся под чердаком. Иногда жильцы верхних этажей жилых домов длительное время пытаются справиться с черными пятнами в углах и под потолком в своей квартире, не находя истинной причины этого явления. Но полностью решить этот вопрос им может помочь установка слухового окна – для дополнительного доступа свежего воздуха в подкровельное пространство.

Есть в установке крышного элемента под названием «слуховое окно» ещё одно значение, которое не лежит на поверхности, но имеет особый смысл для надёжности конструкции крыши и её эксплуатации при сильном ветре.

Только плоская кровля не подвергается давлению воздушных масс.

Все одно-, двухскатные, а также ломанные выступающие крышные конструкции строятся с расчётом оказания достойного сопротивления ветровым нагрузкам.

Оставленный без внимания фактор ветровой нагрузки может разрушить крышу, постепенно создавая вибрацию и расшатывая несущую конструкцию.

Разрушение может произойти и одномоментно, когда по причине большой скорости воздушного потока снаружи здания под крышей создаётся разряжение воздуха. Чем сильнее ветер, тем больше перепад давления вне кровли и под ней, а это в некоторых случаях заканчивается подъемом всей крыши наподобие взлёта воздушного шара.

Противостоять такому сценарию развития событий призвана установка в крыше слухового окна – на первый взгляд обычного вентиляционного проёма, а на самом деле конструктивного элемента, учитывающего сложные законы физики.

Именно это окно является тем клапаном, который при необходимости сработает и избавит подкрышное пространство от избыточного давления.

Даже если слуховое окно закрыто не вентиляционной решеткой, а застеклённой рамой, то воздушный поток скорее выдавит стекло, чем окажет разрушительное влияния на саму кровлю.

Технология установки слухового окна на крыше в видео:

Конструктивные особенности классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Для чердачного пространства считается оптимальным перепад около 5-10-ти градусов сравнительно с температурой воздуха вне здания.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

• односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 15 0 . Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;

• двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки . Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания , но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Зачем окно на крыше?

Если посмотреть на слуховое окно с улицы, ответ на вопрос, зачем оно на крыше, приходит сам по себе: во многих случаях – для украшения общего облика здания.

Строитель же объяснит необходимость постройки окна практической пользой, приведя в доказательство несколько чисто технических доводов.

Человек, живущий под крышей в мансарде, расскажет о комфорте, который создаёт слуховое окно. В частности, он поведает о поступающем через него дневном свете и свежем воздухе, а главное, о возможности посмотреть на мир с иной, чем через ниже расположенные окна, точки зрения.

Здание с оригинальными слуховыми окнами становится не похоже на другие, не имеющие такого элемента в своей конструкции.

Здесь можно провести аналогию между зданиями и людьми – иной парикмахер так преобразит своего клиента вычурной прической, что его родная мама с трудом узнает. Слуховое окно на крыше, также как начёс на голове у модника – может быть единственным и неповторимым.

С течением времени модные тенденции не обошли и этот элемент крышной конструкции. Вычурные слуховые окна, в которые лет триста назад выглядывали жители уютных чердачных помещений, сменились на незаметные слуховые проёмы в быстро возводимых домах прошлого века.

Но мода и свобода в мыслях сейчас снова даёт о себе знать появлением на крышах многих частных домов, казалось бы, оставшихся в прошлом «домиков для гнома» и взгляда «бычьего глаза».

Наше время не смогло смыть со слуховых окон налёт веков, разве что добавило несколько изменений в виде стеклопакета в раму да автоматики для самостоятельного закрывания окна на случай непогоды.

Но для чердачного пространства необорудованного под жилье, слуховое окно осталось точно таким же и выполняет те же функции: сохранение эксплуатационных качеств конструкции крыши и материала, покрывающего эту конструкцию.

Принципы устройства слуховых окон на крыше с холодным чердаком в видео:

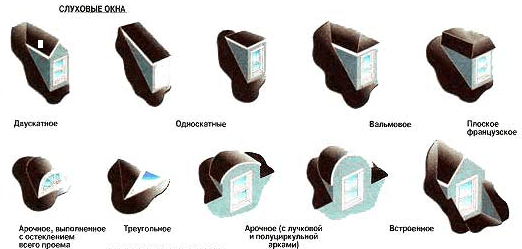

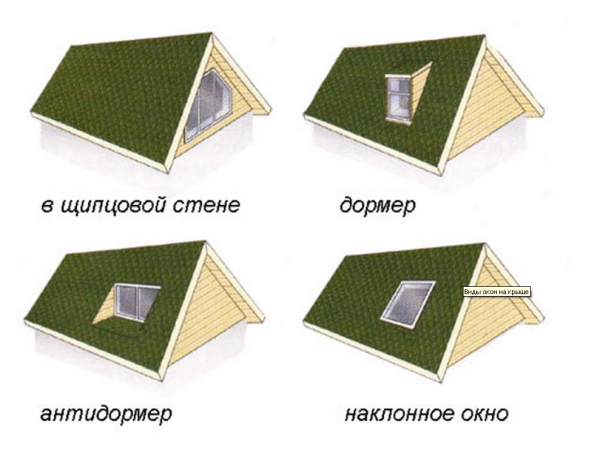

Типы

Определения, при помощи которых классифицируют слуховые окна, соответствуют визуальным характеристикам крыш, установленных над конкретным проёмом.

Например:

• плоская крыша. Применяется в основном в чисто технических целях и не влияет на внешний облик зданий. Угол наклона по отношению к основной крыше составляет от 5 0 до максимального значения в 15 0 ;
• крыша односкатная. Очень похожа на плоскую, но отличается углом наклона, начинающимся от 15 0 и увеличивающимся параллельно с увеличением наклона основной крыши;
• двухскатная . Кроме обязательных функций имеет ещё и архитектурное значение для облика здания;
• вальмовая крыша. Разновидность двускатной кровли, со срезанным передним скатом, расположенным под тем же углом, что и основная крыша;
• треугольная крыша . Минимальный источник дневного света;
• крыша из стекла. Предназначена обеспечить максимальный доступ дневного света в чердачное помещение;
• полукруглая крыша. Знаменитый «бычий глаз». Стильный вариант, отличающийся от всех остальных не только привлекательным внешним видом, но и значительной стоимостью работ по его устройству.

Остроугольное слуховое окно

Слуховое окно с треугольной или, как её ещё называют, «острой» крышей часто можно встретить на зданиях, имеющих историческую ценность.

Основная задача при устройстве окон с такой кровлей состоит в том, чтобы они не были слишком большими или слишком маленькими по отношению к общему объёму крыши. Их боковые стороны должны иметь тот же угол, что и у основной крыши. Если не выполнить эти условия треугольное окно будет смотреться на крыше как инородный фрагмент.

Ещё одним условием соответствия остроугольных окон общему стилю здания является правильно выбранные места их установки. Они должны находиться по одной оси с расположенными под ними окнами фасада.

Преимущество этих слуховых окон над другими вариантами в том, что они могут располагаться на более высоком уровне.

Ещё одно достоинство окон остроугольной формы – простота устройства гидроизоляции примыканий. Поскольку покрытие кровли окна соединяется под развёрнутым углом с основной кровлей, то их стык оформляется, как внутреннее примыкание на обычных ломаных крышах – внутренней и наружной.

Установка треугольных слуховых окон не позволяет значительно увеличить объём чердачного помещения, и этот фактор является их основным недостатком.

Конструктивные особенности установки

Чётко очерченных правил и жёстких инструкций по установке слухового окна нет. Основное требование относится к сохранению жёсткости и надёжности всей конструкции крыши.

Место установки зависит от индивидуальных требований застройщика и эстетического восприятия всего облика здания.

Перед прорисовкой слухового окна на плане важно решить, какую функцию ему придётся выполнять – эстетическую или практическую. От этого решения во многом зависит выбор формы и размеров окна.

Если установить два слуховых окна на близком расстоянии (меньше, чем один метр), то появится сложность в устройстве кровельного покрытия между ними.

В зимнее время рядом стоящие окна будут способствовать образованию снеговых мешков, что негативно отразится и на гидроизоляции примыканий окна и станет причиной повышенной весовой нагрузки на конструкцию основной крыши.

Слуховые окна, несущие только чисто технические функции, обычно устанавливаются, не нарушая конструкции в промежутке между стропилами.

Когда приходится устанавливать слуховой проём в том месте, где находится одна или несколько стропильных ног, то в конструкцию основной крыши вносятся изменения, построенные на расчётах, связанных со снеговыми и ветровыми нагрузками. При этом под боковые стенки слухового окна в обязательном порядке добавляются усиленные стропильные ноги.

Как расширить чердачное пространство

Устроить жилое помещение на чердаке под крышей довольно просто – достаточно утеплить стены и кровлю. Однако есть определённая сложность в том, как осуществить доступ в помещение достаточного количества дневного света и при этом хотя бы визуально расширить чердачное пространство.

Установка в плоскость кровли мансардного окна частично решает проблему – пропускает свет и свежий воздух. Но это частичное решение проблемы, поскольку фактические объёмы помещения не увеличиваются, а остаются в тех же ограниченных крышей контурах.

Устройство большеразмерного слухового окна позволяет в его передний фронтон установить такое же (по размерам) окно, как на фасаде здания, увеличив высоту выступа в помещении под слуховым проёмом до высоты конька основной крыши.

При достаточно больших размерах – высоте до конька крыши и расстоянию от центральной оси здания до его боковой стены, встроенный в крышу проём под слуховое окно вполне может быть отдельным домиком для его жильцов.

Увеличивая внутреннее жилое пространство, нужно не забывать, что это может негативно отразится на внешнем облике здания. Поэтому важно следить за соблюдением пропорций между габаритами основной крыши и установленного на ней слухового окна.

Конфигурации слуховых окон

Архитектурный стиль, в рамках которого строилось определённое здание, не ограничивается фундаментом и фасадом. Как поставленная в любом деле точка, такой же точкой в строительстве является установленная на здании крыша. Её очертания не должны нарушать общую задумку архитектора. Поэтому многие создатели грандиозных проектов устанавливают вместо крыши шпили или купола.

Поиграть с внешним восприятием любого здания можно, добавляя к крыше разной формы выступы в виде слуховых окон.

Тем самым решаются сразу две проблемы:

• техническая. Решение, которой необходимо для долговременной и безаварийной эксплуатации конструкции и покрытия кровли;
• эстетическая . Без решения которой в принципе невозможно строительство современных зданий.

Расположенные в определённой последовательности, в правильно выбранных местах и с габаритами, отвечающими определённым пропорциям даже самые обычные односкатные слуховые окна могут выглядеть декоративным фрагментом интерьера.

С односкатной крышей

Окна с плоской крышей – самая простая форма из устанавливаемых на крышах слуховых окон.

Уклон единственного ската над этим окном не на много отличается от уклона самой крыши.

Окна подобного типа чаще всего устанавливаются на уже готовых крышах, потому что их установка не требует врезки в несущую систему. Достаточно лишь между стропилами вырезать часть обрешётки вместе с покрытием кровли.

Недостаточный уклон плоской кровли слухового окна, если она покрыта черепицей, может служить тому, что на её поверхности будет скапливаться снег и плохо сливаться вода. Устранить этот недостаток можно заменой покрытия на более подходящее, например, металлочерепицу или профильный лист.

Для водоотведения применяют обычные полукруглого или квадратного сечения водосточные желоба.

С двухскатной крышей

Окна с двухскатной или полукруглой крышей требуют особого внимания в подходе к их установке.

Проём для двухскатного слухового окна, как правило, врезается в конструкцию основной крыши и может существенно повлиять на её надёжность.

Место расположения данного слухового окна может иметь особые привязки в зависимости от целей, которые окно должно выполнять.

Если это окно является техническим выходом на поверхность крыши, то его расположение в чердачном пространстве должно находиться на высоте свободного доступа.

Окно с двухскатной крышей может быть оформлено в разных архитектурных стилях:

• с фронтонным выступом или без него;
• с карнизным выступом или без;
• с желобами для стока воды или без них.

Оптимальный вариант для внешнего вида двухскатного окна – это когда у него на переднем фронтоне имеется один оконный проем, не разделённый перегородками. Несколько небольших окошек делают слуховое окно слишком громоздким.

Процесс установки слухового окна в готовую крышу

Первым делом следует выбрать оптимальное место установки. Если будет допущена ошибка и окно нужно будет перенести в другое место, то заделать проём в крыше будет крайне сложно.

Определившись с местом установки, нужно обратить внимание на расположение стропильных ног в этом месте. Лучшим вариантом будет вообще не трогать стропила.

Но если расстояние между ними небольшое, и слуховое окно по ширине будет больше его, то обязательно следует провести действия по страховке от проседания плоскости крыши.

До места, где будет подпиливаться стропильная нога и после него, нужно установить надёжные подпорки.

Демонтировать их можно только после полного окончания процесса установки слухового окна.

Затем следует продумать, каким образом и при помощи какого материала вырезанный проём можно будет временно оградить от атмосферных осадков.

Если разметка проведена и все страховочные действия выполнены, можно приступать к демонтажу обрешётки и материала, покрывающего крышу.

Дабы не случилось простоев в работе и нестыковок в процессе устройства слухового окна, на руках у строителей до начала работ должен быть проект будущего готового изделия и все необходимые для работы материалы.

Технология установки слухового окна Долмер на крыше дома в видео:

Как оформить

На зданиях, построенных в нашей стране, чаще всего встречаются слуховые окна четырёх типов. Это:

• с плоской кровлей , уклон которой не превышает 15 0 ;
• с двускатной кровлей , уклон обоих скатов которой должен соответствовать уклону крыши;
• трёхскатной кровлей – вариант двухскатной с дополнительным скатом, начинающимся от конька и опущенным на передний фронтон;
• полукруглой кровлей с дугообразной формой переднего фронтона.

Жестких ограничений на использование материалов покрытия этих крыш нет, но есть рекомендации.

Заключаются они в следующем:

• плоскую крышу желательно покрывать материалами, позволяющими воде свободно стекать при небольшом уклоне;
• в тех случаях, когда уклон скатов достаточный для хорошего водоотвода, их следует покрывать тем же материалом, что и основную крышу.

Для оформления фронтонов можно использовать любые материалы, применяемые при отделке фасадов зданий, но с непременным условием их небольшого веса.

Оконные проёмы в слуховых окнах (и прямоугольные, и дугообразные) устанавливаются также как и на фасаде здания – строго горизонтально.

Назначение

На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.

Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.

В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.

К функциям, которые выполняет слуховое окно, относятся:

• освещение помещения;
• постоянный приток свежего воздуха;
• возможность выхода на поверхность крыши;
• декоративное оформление здания.

Главная часть слухового проёма – это непосредственно само окно, которое может быть:

• круглым или овальным;
• квадратным или прямоугольным;
• треугольным.

Форма окна не влияет на надёжность и особенности конструкции.

Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.

Уклон ската

Предусмотреть правильный уклон скатов и предохранить от затекания проблемные участки стыковки слухового окна с основной крышей – главная задача при его проектировании и установке.

При большой площади крыши слухового окна следует предусмотреть отвод воды при помощи водосточных желобов.

Места стыковки стенок слухового окна с крышей лучше всего дополнительно гидроизолировать, а также установить туда ендову, причем нижняя должна обязательно выходить на несколько сантиметров за пределы основной крыши.

Уклон ската для плоской крыши не должен превышать 15 0 . В остальных случаях уклон нужно подбирать относительно уклона основной крыши.

Устройство слухового окна фирмы Roben в видео:

Контуры окна

Если выбирать слуховое окно по простоте устройства и практичности, то лучше остальных этим критериям соответствует треугольная или остроугольная форма.

Эта конфигурация имеет небольшую линию соприкосновения с крышей, что значительно снижает остроту проблемы возможного попадания влаги под кровлю.

Выбирая для установки окно треугольной формы, следует знать, что оно даёт наименьший эффект освещённости помещения , а увеличение его для устранения этого недостатка негативно отразится на внешнем виде здания.

Как лучше расположить

Для того чтобы не нарушить визуальный замысел проекта здания, архитекторы могут расположить слуховые проёмы в один ряд по горизонтальной или вертикальной линии. А могут разбросать окна хаотично или в шахматном порядке – ограничений для расположения практически нет.

Единственное условие, чтобы внешняя красота не создавала неудобства для тех, кому, возможно, придётся пользоваться слуховыми окнами со стороны чердачного пространства.

Если учитывать этот аспект, то окна желательно располагать на расстоянии около одного метра от пола чердака .

Порядок действий по установке слухового окна

При установке разных видов слуховых окон есть некоторые особенности, присущие устройству конкретного вида окон, но принципиального различия в порядке выполняемых действий нет.

Однако, сам порядок следует строго соблюдать:

• составить точный план расположения слуховых окон с учётом всех особенностей основной крыши . Сделать чертёж окна с точным указанием всех габаритных размеров;
• если есть необходимость, то следует определить, в каких местах должны находиться страховочные подпорки , и установить их до начала работ;
• вырезать в кровле проём под окно согласно размерам, указанным в чертеже;
• укрепить проём горизонтальными брусьями , прикрепив их к торцам обрезанных стропильных ног;
• укрепить стропильные ноги , на которые опираются боковые стороны слухового окна – они будут нести всю нагрузку с обрезанных стропил;
• после обшивки проёма по периметру и создания жесткой основы можно приступать к сооружению выбранного типа слухового окна;
• дальнейший порядок действий повторяет порядок устройства обычной крыши с обязательной паро- и гидроизоляцией и устройством соответствующей системы утепления;
• перед устройством наружной отделки стен и крыши слухового окна следует тщательно гидроизолировать участки , стыкующиеся с основой крышей.

До устройства слухового окна желательно просчитать стоимость и необходимость его установки. Возможно, установка обычного мансардного окна решит все вопросы по освещению и вентиляции, к тому же, наверняка обойдётся дешевле.

Если решение принято в пользу слухового окна, то нужно грамотно подойти к выбору его формы. Потому что привлекательного вида дугообразное окно под названием «бычий глаз» обойдется его будущему владельцу в цену, равную установке нескольких окон более простых контуров.

Какую оптимальную форму слухового окна выбрать для каждого конкретного случая, можно узнать, систематизировав данные, изложенные в этой статье.

Человек, планируя строительство дома, мечтает создать нечто особенное, не похожее на все постройки, существовавшие ранее.

Уже два столетия люди успешно украшают свои дома устройством на крыше разнообразных слуховых окон.

Именно эта своеобразная «изюминка» способна придать дому индивидуальность, сделать его узнаваемым, запоминающимся. Для достижения желаемого результата, нужно тщательно продумать этот элемент, удачно подобрать материалы и качественно выполнить.

Немного истории

Европа . Крыши со слуховыми окнами появились в XIX веке во всех странах Европы практически одновременно. Они возникли как функциональный элемент здания для проветривания и освещения чердака, благодаря чему мансарды стали пригодны для устройства жилых и хозяйственных помещений.

Но сразу же слуховые окна стали служить и для украшения зданий. Для Европы XIX века были характерны люкарны - изысканно декорированные слуховые окна в одном стиле с фасадом здания, будь то готика, ренессанс или барокко. Причем в разных странах они выглядели по-разному.

Россия . Появление слуховых окон в России связано со строительством Манежа в 1817 году в честь пятилетия победы в русско-французской войне. Это грандиозное здание шириной 45 м было перекрыто деревянными фермами, к которым был подшит подвесной потолок. Но, поскольку строительство велось в спешке, лиственницы для конструкций были сырыми, вскоре появились трещины в конструкциях, потолок искривился.

По легенде за исправление дефектов взялся артельщик Алексей Слухов, с фамилией которого и связывают название «слуховые окна». Под его руководством на крыше здания были прорезаны прямоугольные отверстия и оформлены дополнительными конструкциями в виде домиков со стенками, крышей и стеклянным фасадом — окошком, через которое осуществлялось проветривание здания. Конструкция показала свою эффективность - фермы перекрытия, а в следствие и потолок, выпрямились.

Первый опыт оказался удачным, величественное здание Манежа доныне существует со слуховыми окнами, что, несомненно, является его украшением. www.youtube.com/watch?v=eHG4QUszYhs

Так эта архитектурная конструкция прижилась и в России, сделав обитаемыми чердаки домов, в первую очередь, Москвы и Санкт-Петербурга. Здесь селились в основном люди с небольшим достатком. Помимо жилых помещений, на чердаках располагались мастерские и прочие хозяйственные помещения. Через слуховые окна можно было легко выйти на крышу для ее ремонта, а также спастись в случае стихийных бедствий - пожара или наводнения.

Конструкция доказала свою живучесть — на сегодняшний день можно наблюдать большое разнообразие слуховых окон.

Классификация окон

1. В щипцовой стене;
2. Дормер:
   1. треугольное,
   2. четырехугольное со скатной крышей
   3. трапециевидное,
   4. сегментообразное с трапециевидной крышей (панорамное),
   5. арочное («летучая мышь», «бычий глаз»);
3. Антидормер;
4. Наклонное;
5. Зенитный фонарь.

Классификация этим не исчерпывается. Благодаря развитию строительных технологий, появлению новых материалов совершенствуются старые конструкции окон и разрабатываются новые.

Конструктивные решения

Принципиальных схем слуховых окон четыре.

В щипцовой стене

Окно устраивается в щипце (верхней части торцовой стены в форме треугольника, ограниченной скатами крыши) в плоскости фасада. Устройство окна не требует дополнительных конструкций, через него можно легко попасть по наружной лестнице на чердак.

Дормер

Окно полностью расположено над скатом крыши. Устройство такого окна требует усиления конструктивных элементов крыши и тщательную гидроизоляцию. С точки зрения архитектуры, это самый распространенный и самый эффектный вид слуховых окон, имеющий большое количество модификаций.

Схемы некоторых видов слуховых окон типа дормер приведены здесь.

Антидормер

Окно не выступает за пределы ската крыши, является встроенным и поэтому уменьшает полезный объем чердака. Широкого распространения этот тип окон не получил, хотя является более простым в исполнении, чем дормер . Вариант более экономичный по затрате материалов и более простой по устройству гидроизоляции.

Наклонное (мансардное) окно

Оно находится непосредственно в плоскости кровли. В настоящее время разработаны эффективные конструкции мансардных, в частности, металлопластиковых окон различных форм: стандартных прямоугольных, круглых, треугольных.

Зенитный фонарь

Является полностью стеклянным окном, может иметь разные формы. Конструкция дает максимальное освещение. Применяется на крышах производственных и общественных зданий.

Слуховые окна на крыше фото — примеры использования в индивидуальных жилых домах

Крыша двускатная со слуховым окном - решение традиционное. Оно расположено в плоскости стены на скате крыши.

Односкатная конструкция, состоит из трех окон с простенками.

Вальмовые окна навевают ощущения старины, уюта и размеренности жизни. При таком решении углы наклона крыши и вальма равны.

Треугольное слуховое окно на крыше является частым атрибутом романтического, порой даже сказочного дома.

Внимание ! Именно треугольная конструкция окна является наиболее простой в исполнении, удобной для устройства гидроизоляции.

Недостатком является ограниченное количество света.

Арочное окно «бычий глаз» придаст интерьеру черты патриархального особняка.

Слуховые окна на крыше могут располагаться группами по вертикали помимо привычного решения расположения по горизонтали.

Панорамное окно обеспечивает широкий обзор и максимальную освещенность.

Боковые стенки у окна с трапециевидной крышей отсутствуют. Все его покрытие выполняется материалом кровли.

Можно использовать разные типы слуховых окон в пределах одной крыши.

На этой большой крыше три вида окон. Но пожалуй, самые интересные из них окошки, получившие название «летучая мышь» или «рот лягушки» благодаря узнаваемым очертаниям. Их устройство на черепичной крыше досконально разработано производителем черепицы — фирмой Roben.

Окна «летучая мышь» будут выглядеть эффектно и на крышах с минимальным уклоном.

Применением плоских мансардных окон здание украсить сложно.

Но тем не менее они отлично пропускают свет, не требуют дополнительных конструкций и, благодаря хорошо разработанной технологии установки, обеспечивают надежную гидроизоляцию.

Основные требования при проектировании

Количество, вид и размеры слуховых окон определяются назначением помещений, требуемой освещенностью, ориентацией здания по сторонам света, общей архитектурной концепцией здания и применяемыми материалами. То есть слуховые окна проектируют еще на стадии эскиза, а не на стадии разработки плана крыши.

Требования СНиП следует соблюдать при проектировании окон любой конструкции и стиля. Это необходимое условие для обеспечения прочности и целостности конструкции крыши и долговечности здания в целом.

Верх окна назначается произвольно исходя из размеров крыши. Чем он будет выше, тем больше света попадет в помещение.

Площадь слуховых окон в жилых помещениях должна составлять 1/6-1/8 площади пола.

Проектирование и монтаж слухового окна следует выполнять согласно требованиям СНиП. Невзирая на конструктивные особенности и стиль выбранной конструкции, необходимо соблюдать строительные правила и нормы. Это позволяет обеспечить необходимую надежность и долговечность данного сооружения без ослабления эксплуатационных параметров кровли здания.

В число ключевых требований СНиП по слуховым окнам входит:

• установка допустима в случае, если угол наклона ската кровли составляет 35 градусов и более;
• надстройки должны располагаться на регламентированном расстоянии от наружных стен здания;
• створки, открывающиеся и расположенные на слуховом окне должны иметь минимальный размер 0.6×0.8 м, а значит допустимый его размер на крыше составит 1.2×0.8 м;
• если предусмотрено обустройство окна с вальмовой крышей и четырехугольным проемом, его фасад не может являться продолжением стены здания.

Предупреждение ! При проектировании следует выдерживать пропорции и не перегружать крышу рядом массивных окон.

Слуховые окна на крыше, конструкция

Основой конструкции слухового окна является каркас, который монтируется одновременно со стропильной системой крыши.

Конструкция чаще всего выполняется из дерева, хотя боковые стены могут быть выполнены из кирпича.

Монтаж слухового окна выполняется после каркаса крыши — должны быть возведены фронтоны и смонтирована стропильная система здания. В местах установки слуховых окон делаются проемы. Если проем больше 110-130 см, то для того, чтобы скомпенсировать повышенную нагрузку от конструкции окна, обрамляющие проем стропильные ноги должны быть сдвоенными или строенными. Боковые стены конструкции слуховых окон устанавливаются перпендикулярно наружной стене с опорой на балки перекрытия.

Важно ! При монтаже балок-перемычек недопустима врубка в стропильные конструкции крыши, так как это ослабляет ее конструкцию. Для крепления всех элементов каркаса следует использовать металлические крепежные детали.

Особое внимание следует уделить гидроизоляции. Конструкцию слухового окна следует утеплять тем же слоем утеплителя, что и крышу. Наружная облицовка стен обычно делается тем же материалом, что и фасад здания.

Новостройки или для обустройства дополнительной полезной площади существующей постройки архитекторы часто используют приём установки слуховых окон. Это существенно меняет общий вид дома, делает помещение более просторным, светлым, хорошо вентилируемым. По виду конструкция напоминает маленький домик с окном и стенами.

Даже небольшие по размерам сооружения, выстроенные вдоль линии кровельного конька, способны значительно расширить пространство и изменить концепцию стиля дома.

Для обустройства мансарды согласно требованиям СНиП высота от пола до потолка большей части чердака должна составлять не менее 2,25 м. Установка слуховых окон в не соответствующих по размерам помещениях существенно расширит площадь, и даст возможность увеличить полезную площадь.

При оснащении кровельной поверхности оконными проёмами стоит уделить внимание габаритам конструкции. Отдавать предпочтение нужно большим размерам, дабы оправдать расходы на устройство.

Увлекаясь расширением пространства, не стоит забывать о внешнем виде дома. Все дополнительные элементы должны гармонично вписаться в стиль дома, быть пропорциональными, иметь идентичные уклоны и детали с кровлей, отделкой, фасадом.

Виды окон

Отличие видов слуховых окон зависит от ската крыши и каркасных элементов. Выделяется несколько разновидностей:

• односкатные;
• двускатные;
• плоские;
• арочные;
• вальмовые.

Все разновидности конструкции классифицируются по основным видам расположения слухового объекта:

• в щипцовой стене (с торцевой стороны крыши);
• дормер (над плоскостью кровли);
• антидормер (внутри кровли);
• наклонное окно (в плоскости кровли).

Самыми популярными в частном строительстве считаются дормерные разновидности, так как наиболее удачно выполняют функцию увеличения полезной площади.

Односкатные оконные сооружения имеют плоскую крышу под меньшим уклоном, чем основная кровельная поверхность. Такая конструкция отличается практичностью и простотой обустройства.

Пространства над головой получается больше, чем в двускатном варианте. Однако при многочисленных преимуществах стоит отметить грубые архитектурные линии, которые не всегда изящно вписываются в общий вид дома. Поэтому при выборе вида нужно оценить желаемый и получаемый результат.

Угол наклона крыши односкатного сооружения не зависит от формы основной кровельной поверхности. При расчёте ската берётся во внимание образуемое пространство над головой и увеличение полезной площади. Уклон крыши возводимой конструкции влияет на выбор материала:

• свыше 25% рекомендуется использование рубероидных и стекловолокнистых плит;
• до 25% применяется укатанный асфальт с последующим настиланием рулонного покрытия или бесшовной резины;
• свыше 30% допускается покрытие в виде деревянных плиток.

При выполнении монтажных работ особое внимание заслуживает система стока дождевой воды. При допущении ошибки в расчётах или в технологическом процессе во время сильных осадков возможна протечка воды внутрь.

Двускатная кровля представляет более сложную конструкцию. Конфигурация может иметь закруглённый или остроугольный вид.

Затрат на обустройства потребуется гораздо больше. Такой вид сооружения уменьшает высоту потолка. А ломаные линии стен делают полезную площадь меньшей. Но внешнее оформление крыши остаётся непревзойдённым с применением именно двускатной конструкции слуховых окон.

Как выбрать

Среди различных форм оформления мансардных оконных проёмов выделяются следующие.

1. С плоской крышей, имеющей уклон всего 5-15 °, конструкция меньше всего оказывает влияние на архитектурный вид дома. При этом имеет основное преимущество – максимальное освещение и вентилирование помещения. Кровля плоского типа покрывается металлическим покрытием. Водоотвод осуществляется с помощью желобов разной формы. Особое внимание при монтаже уделяется уплотнению для предотвращения образования протечки.
2. Прямоугольный оконный проём с одно- или двускатной кровлей устанавливают для увеличения полезной площади и освещения. Линии ската иногда повторяют уклон основной крыши, что придаёт внешнему оформлению дома изысканности и презентабельности. Данный вид характеризуется изобилием вариантов оформления оконного сооружения различными функциональными и декоративными элементами: карнизами, водостоками, желобами и др.
3. Треугольные или остроугольные конструкции используются в первую очередь для вентиляции и освещения мансардного помещения. Для увеличения пространства этот вид не подходит. Изящные формы украсят практически любую кровлю дома.
4. Зенитный фонарь обеспечивает максимальное освещение за счёт того, что большую часть конструкции составляет стекло . Широкое применение подобное оформление находит не только в жилых постройках, но на производственных и коммерческих площадях. Форма конструкции напоминает пирамиду или полусферу. Выпуклость увеличивает пространство. Находиться в таком помещении комфортно, впрочем, как и эксплуатировать его.
5. Конструкции с жалюзийными решётками устанавливаются только на нежилые помещения. Остекление отсутствует. Роль слухового окна сводится к функции вентилирования чердака.
6. Проёмы с арочным верхом устанавливаются над скатом кровли. Особое внимание уделяется гидроизоляции и элементам усиления кровельного каркаса. Арочное оформление относится к популярному типу и часто применяется для обустройства мансарды. В помещении не скрадывается пространство, а эксплуатация полезной площади очень комфортная. Данный тип окна используется в жилых, коммерческих и административных зданиях.

Каждый вариант имеет свои преимущества, недостатки в монтаже и эксплуатации. Какой бы ни была форма, важна конструктивная обоснованность устройства слуховых окон.

Чердачное помещение должно быть удобным для проживания, а внешний вид дома не пострадать от нагромождений и излишеств.

Правила монтажа

1. Установить окно можно только на кровлю, имеющую угол наклона не меньше 35°.
2. При разработке проекта учитывается промежуток между стропилами.
3. Размеры створок не должны быть меньше параметров: 0,6х0,8 м.
4. Располагать оконное сооружение нужно на определённом расстоянии по отношению к несущей стене.
5. Запрещается возводить конструкцию вблизи конька, фронтона, карниза.
6. Расстояние между двумя слуховыми окнами должно быть 0,8 м и более.
7. При расчёте количества окон нужно соблюдать правила пропорциональности: сумма ширины всех проёмов должна быть больше половины длины мансарды.
8. Допускается установка слуховых конструкций в два ряда.
9. Конструкция оконной кровли имеет свою стропильную систему, обрешётку, кровельный материал и водоотвод. Укладка производится с соблюдением правил кровельного пирога.
10. В устройстве слухового окна важно соблюдать последовательность и технологический процесс. Использовать только детали, указанные в проектных документах.

Процесс создания слухового окна

Планируя установку слухового объекта на кровле нужно расписать весь технологический процесс. Это поможет поэтапно решать возникающие вопросы и не упустить важных деталей.

1. Этап проектирования. Учитываются используемые материалы, крепёжные детали и соединительные элементы. Производится разработка чертежей. Расчётные данные включают все виды нагрузок: ветровые, осадочные, температурные. Документация содержит также решения с , герметизацией, гидроизоляцией. Характерен:
   • выбором вида конструкции;
   • определением количества окон;
   • расчётами размеров;
   • несущей способности;
   • способов крепления с основной кровлей.
2. Установка каркаса напоминает возведение обычной кровли, так как монтаж включает сбор стропильной системы, обрешётку, настилание кровельного материала, крепление отливов, коньков и защиту примыканий . Осуществлять работу лучше параллельно с возведением кровли дома. Но если возникло желание вмонтировать оконные сооружения в существующую крышу, достаточно рассчитать точки установки и учесть все правила СНиП. Места расположения каркаса слухового объекта следует первоначально укрепить стропильными ногами. Врезку в несущие стропила делать запрещено, так как это ослабляет прочность кровельной конструкции. Поперечные балки каркаса крепятся на уровне внешней стены дома, после чего монтируются вертикальные стойки. Соединяются элементы одним поперечным бруском. Полученную оконную раму закрепить к верхней балке. Стыковка деталей осуществляется металлическими крепежами: анкерами, болтами. Врубка и врезка не даст достаточной прочности. Перед креплением каждой детали выполняется выверка на горизонтальность и вертикальность элементов.
3. На каркас закрепить обрешётку, используя деревянные бруски или оцинкованные профиля. Интервал должен составлять 500 мм.
4. После того как завершена работа с каркасом, нужно установить коньковый брус. Далее производится монтаж оконной стропильной системы.
5. Фронтоны зашиваются фанерой влагостойкого типа вровень с наружной стенкой.
6. С внутренней стороны закрепить гидроизоляционный материал, заделав все соединения и стыки герметиком.
7. Кровельное покрытие на оконное сооружение настилается обычно тем же материалом, что и на основную поверхность.
8. Обшивку закрепляют на обрешётку. Для этого используется идентичный материал, применяемый для отделки помещения или деревянные доски с горизонтальным/вертикальным расположением. Применять штукатурку для обшивки нецелесообразно, хрупкая структура не сможет противостоять подвижным стропилам под силой ветровых потоков.
9. Облицовку стен оконной конструкции можно сделать с помощью стального сайдинга. Покрытие неприхотливо в эксплуатации, но создаёт надёжную защиту. Сайдинг облагородит стенки оконных сооружений, гармонично впишется в общий дизайн.

Как сделать окно в готовой крыше

Перед проведением монтажа следует осмотреть кровлю с целью контроля её целостности, прочности и пригодности к выполнению данных работ. Оснащение кровли слуховыми окнами довольно затратное мероприятие, поэтому нужно оценить расходы и приобретаемую выгоду.

Если принято окончательное решение в пользу монтажа, стоит соблюдать технологическую последовательность.

1. Определение места расположения окон. Рекомендуется размещать их между несущими балками.
2. Размеры оконного проёма не должны быть большими, так как они являются плохими теплоизоляторами.
3. Сборка рамы осуществляется по выбранным параметрам из деревянных брусков, обработанных предварительно антисептиком.
4. Вырезка из кровельного пирога фрагментов под оконную раму осуществляется осторожно, дабы не повредить гидроизоляционный слой.
5. Установка рамы производится с помощью каркаса, плотно закреплённого к несущим стропилам саморезами.
6. Обработка герметиком всех стыков и соединений.

1. Основная кровля должна быть прочной для удержания дополнительного веса. Если каркас имеет повреждения или изношенные элементы, устанавливать слуховые окна не стоит.
2. Правильней планировать слуховые окна на этапе проектирования дома. Соорудить их можно и в готовой кровле, но для этого потребуется учесть расстояние между несущими стропилами. Выпиливать небольшую часть стропил можно только с последующим перераспределением нагрузки на соседние балки путём закрепления дополнительных поперечных балок. Полную вырубку кровельного элемента делать нельзя.
3. При выполнении монтажных работ обязательно регулярно производить выверку вертикалей и горизонталей для предотвращения перекосов.
4. Места соприкосновения основной кровли с оконной конструкцией нуждается в тщательной гидроизоляции. Именно в примыканиях часто происходят течи.
5. Обшивку боковых стен производить только влагостойким материалом.
6. При установке оконной рамы нужно заделать все соединения и щели герметиком для гидроизоляции и теплозащиты.

Люкарны на крыше, безусловно, украшают кровлю. Но все-таки прежде всего они нужны, чтобы обеспечить естественное освещение и вентиляцию чердачного пространства, холодного и жилого. Они поражают своим разнообразием, не говоря уже об уникальных образцах, придающих строению индивидуальность, колорит, который присущ только им.

Устройство слуховых окон начинается с установки его каркаса, но прежде, давайте определимся, что из себя представляет конструкция слухового окна.

В СНИП на установку люкарен указано, что

• площадь слуховых окон равна 1/300 от проекции кровли по горизонтали;
• балки потолка, выполняющие роль опоры для кровли и ее каркаса, укладывают сразу над люкарной;
• на чердаке имеют уклон крышки не меньше 35˚;
• количество слуховых окон на кровле, рассчитывается, исходя из обязательного условия, что их совокупная ширина не должна быть меньше половины ширины чердака.

Каркас выполняют одновременно вместе с монтажом стропильной системы. В него, в зависимости от конструкции, может входить обрешетка, конек и стропила. Иначе говоря, это та же крыша, только в миниатюре.

Слуховое окно на крыше – конструкция треугольной люкарны

Наиболее популярной на сегодня считается треугольная, характерной чертой которых считается крутизна скатов. Крыша фронтона не должна выходить из плоскости, образованной наружной стеной строения, иначе говоря, фронтонная стена такой люкарны не имеет заглубления в кровлю.

Устройство подобной конструкции выполняется точно по той же оси, что и нижележащее окно. Это дает возможность воспринимать окна крыши как единое целое с фасадом строения. Образованное под остроконечной крышей пространство имеет довольно большую высоту, поэтому на фронтоне помещаются люкарны с достаточно большими рамами.

Тем не менее говорить об увеличении полезного пространства мансарды для такой конструкции не приходится. Это связано с существенной – порядка 64⁰– крутизной его скатов.

Мансардные слуховые окна с треугольной формой имеют крышу. Она спускается к главной кровле дома до организации разжелобка. По этой причине особой необходимости в гидроизоляции примыканий боковых стен и кровли нет, что в значительной мере облегчает проведение гидроизоляции самих слуховых окон и главной кровли строения.

Каркас крышного окна

Установка слуховых окон производится на каркас. На участках расположения люкарен между стропилами установленной системы выполняют проемы. Обрамление выполняют из удвоенных или утроенных стропил, так как они испытывают существенную нагрузку, которая превышает воздействие на любом другой участок системы.

В поперечном направлении на двух участках монтируют балки на стропила: первую снизу на уровне наружной стены, а последнюю сверху – соответственно имеющемуся проекту на стропила, причем усиленные. На первую устанавливают вертикальные стойки и, обвязав их по верху поперечным бруском, получают рамку. Последнюю необходимо присоединить к верхней балке. Делают это, используя продольные брусья. Таким образом получается каркас люкарны, но пока без системы стропил.

Стропильная система слухового окна устраивается так же, как и конструкция основной кровли. Элементы каркаса закрепляют, используя металлические детали.

Внимание

Использование таких способов крепления, как врезки и врубки не допускается, поскольку приводит к ослаблению стропильных балок.

Влагостойкими материалами, к примеру, фанерой этого типа. При этом обшивка должна расположиться на том же уровне, что и обшивка наружной стены.

Устройство ендова в верхней части люкарны

На первый взгляд устройство люкарны, имеющей форму треугольника, довольно схожа с установкой многощипцовой кровли. Однако, в реальности между этими технологиями имеются существенные отличия. В частности, в отличие от скатов крыши, как правило, с одним и тем же уклоном, треугольный проем имеет крышу с наклоном в 60–70⁰. То есть в местах соединения кровельных скатов главной крыши и скатов люкарны образуются нестандартные ендова.

Устройство стропильной системы слухового окна предполагает установку диагональных стропил, которые служат опорой для укороченных стропильных ног. Для монтажа подобной конструкции необходимо рассчитать следующие параметры:

• стропильную балку ендова, то есть ее длину и сечение, причем нужно учесть, что в каждом из проемов предполагается по две балки этого типа, которые зеркально симметричны;
• углы сочленения, образованные между боковыми стенками и брусом конька.

Поэтапное устройство ендова (разжелобка)

1. Воспользовавшись отвесом или длинным уровнем, точку пересечения ендова и конькового бруса люкарны сначала переносят на пол.
2. Строят горизонтальную проекцию таких элементов каркаса, как стропильный брус конька и ендова. Проекцию ендова получают, соединив между собой по прямой полученную точку и угол стены, коньковый брус, как горизонтальный отрезок в проекции будет тем же отрезком.
3. Определяют угол, образованный проекциям, и запиливают под него конец бруса ендова в нижней части. Такая операция обеспечит ее четкое примыкание к боковой стенке проема.
4. Угол этой стенки и брус конька соединяют шнуром, крепко натянув его. Теперь можно точно определить две величины: длину балки ендова и требуемый угол среза по нижнему концу.
5. Затем линия проекции стропила переносится на боковую стенку, на ее верхний брус, что позволяет выяснить, какой должна быть длина опорного стропила на нижнем участке.
6. Закончив замеры, приступают к разметке заготовки непосредственно на месте монтажа стропильной балки: ее режут по длине, с поперечных кромок под рассчитанными углами производят запилы и укладывают на свои места.

Устройство нижней части люкарны

Монтаж этой части конструкции имеет свою специфику.

• Начнем с того, что мягкая кровля с нижней стороны должна быть изнутри невидна. Поэтому ее необходимо скрыть скрывают под боковыми стенками, что сделать довольно просто.
• Балку разжелобка укладывают на обшивку главной кровли. Она служит опорой для стропил двухскатной крыши окна с нижней стороны. Определим, как будет расположена опорная балка, и ее размеры. Для этого поступают так:

• строго натянув мелованый шнур, соединяют между собой концы фронтона с наружной стороны и стропила;
• отбивают линию;
• замерив опорную балку, вырезают под нее заготовки;
• боковую кромку с наружной стороны срезают под углом в 64⁰.

• Все стропила фактически заготавливают по единому шаблону с той лишь разницей, что для каждой из них подбирается длина, требуемая для укладки на свое место.
• На завершающем этапе материал для кровли крепят к обшивке конструкции из листов фанеры.
• Обшивку обычно начинают по направлению от конька. Такое направление особенно важно для кровель с большим уклоном скатов.
• Расположившись на самом верху, можно точно сориентировать листы фанеры относительно верхнего края конька.
• Укладку настила кровли, наоборот, выполняют снизу вверх.

При обустройстве окон более сложной формы рекомендуется за расчетом и непосредственно устройством сложных примыканий воспользоваться услугами профессионалов.
