Регулировка мансардных окон велюкс. Установка мансардного окна velux своими руками. Подробная инструкция по монтажу. Фото. Видео. С верхним открыванием

Чтобы улучшить обстановку мансарды, сделать ее комфортной и светлой рекомендуется установить одно или несколько мансардных окон. Одними из наилучших высококачественных мансардных окон являются окна компании “Велюкс”. Об их особенностях, характеристике и установке рассмотрим далее.

Общее понятие о мансардных окнах

Мансардное окно устанавливается на крыше дома, в котором есть мансарда. Данные окна должны выдерживать предельно большие нагрузки, такие как и крыша. Именно этой особенностью они и отличаются от обычных окон.

Фрикционные петли - один из компонентов мансардного окна, на котором происходит вращение его створки. Они находятся вблизи верхней части окна, таким образом, что при попадании воды, она стекает на крышу и не попадает в мансарду.

Фрикционные петли сконструированы таким образом, чтобы обеспечить бесперебойное вращение створки вокруг оси и ее фиксацию в любой из необходимых позиций. Благодаря данному качеству облегчается обслуживание и чистка мансардных окон, а также отсутствует риск самостоятельного закрытия окна при сильном ветре.

Конструктивные особенности этих окон позволяют разъединить раму с створкой при необходимости в выполнении работ по установке окна. Практически все мансардные окна имеют небольшие размеры, их площадь не превышает 1,5 м². Если требуется установить большие окна, нужно применение специальных окладов, которые объединяют несколько окон в группы: горизонтально или вертикально.

Так как месторасположение мансардного окна - это крыша, имеющая определенный угол наклона, окно попадает под влияние внешних факторов окружающей среды, таких как вода, лед, ветер, солнце, атмосферные осадки. Поэтому существуют определенные требования к конструкции мансардных окон, а именно:

• жесткая рама;
• точные замеры;
• высокий уровень теплофизических характеристик.

Для изготовления рамы мансардных окон используют высококачественные и прочные материалы. Если конструкция выполняется из дерева, то выбираются самые мощные породы деревьев: сосна и другие хвойные. Обязательным процессом является обработка дерева антисептиками и лаком.

Металлические накладки на внешней части окна обеспечивают его защиту от атмосферных осадков. Для их производства используют алюминий, покрытый краской на основе полимеров. Функция данных окладов состоит в фиксации окна на кровле и в водоотводе.

В качестве фурнитурных элементов используются системы запирания, которые состоят из ручек, запоров и петель. Мансардные окна имеют от 1 до 5 точек для запирания. Расположение ручки бывает боковым, верхним или нижним.

Когда ручка расположена сверху окна, то взрослый человек с легкостью ее откроет, а дети не сделают этого. Хотя люди, которые имеют средний рост не достанут до такой ручки.

Расположение ручки в нижней части также имеет свои преимущества и недостатки. Оно легко открывается и не нужно тянуться к ручке, но в то же время, если на подоконнике расположены цветы и другие элементы, чтобы открыть окно их постоянно нужно задевать. Поэтому самый оптимальный вариант установка ручки в боковой части окна.

Большинство мансардных окон состоят из однокамерного стеклопакета, который имеет низкую теплопроводность, меньший вес и высокий уровень безопасности, в отличии от двух или трехкамерных стеклопакетов.

В конструкции мансардных окон используется стекло:

• закаленного типа;
• флюат стекло;
• триплекс стекло.

Чтобы минимизировать теплопотери в зимнее время года, устанавливается энергосберегающее стекло.

Проветривать мансардное окно очень просто и этот процесс длится быстрее.

Окна мансардные “Велюкс”: характеристика и особенности

Продукция компании “Велюкс” в виде мансардных окон, отличается высоким количеством положительных отзывов покупателей.

Мансардные окна “Велюкс” выпускают в трех сериях:

• “Дизайн”;
• “Инновация”;
• “Стандарт”.

Мансардные окна “Велюкс” первой серии состоят из элементов, которые способны подчеркнуть уникальный интерьер мансарды. Они легко и удобно устанавливаются, имеют привлекательный внешний вид. Данная серия имеет несколько разновидностей окон:

• “Дизайн Люкс”;
• “Панорама Дизайн”;
• “Дизайн Вертикаль”;
• “Дизайн Близнецы”.

Мансардные окна “Люкс” представляют совокупность двух, близко расположенных окон, которые способны создать эффект большого простора в помещении, так как пропускают свет и делают мансарду обширной и уютной. Чтобы защититься от жары, в летнее время года используйте шторы.

Серия “Дизайн Панорама” - представляет комбинацию одного окна, расположенного вертикально с панорамным окном.

“Вертикаль” - два мансардных окна, верхнее из которых имеет наружный механизм открывания, а нижнее является глухим.

Серия “Близнецы” - состоит из двух классических одинаковых окон, которые располагаются на расстоянии 100 мм, наполняя мансардное помещение большим количеством света.

Окна второй серии “Инновации” разделяют на четыре категории:

• “Гостиная Инновация”;
• “Спальня Инновация”;
• “Ванная Инновация”;
• “Инновация Верхний свет”.

Первый вариант является умным мансардным окном, которое имеет дистанционное управление и встроенные датчики дождя. Для декорации используется современная штора, оснащенная электроприводом. Все процессы автоматизированны.

Второй вариант мансардных окон предполагает их установку с мансардой в спальне. Они характеризуются наличием умного управления и датчиков дождя. Чтобы приглушить свет применяют рулонную штору. Для уединения в спальне, защиты от жары и посторонних звуков используют автоматизированные ролеты.

Мансардные окна, устанавливаемые в ванную, изготовлены из белого влагоустойчивого полиуретана. Имеют дистанционное управление. Существует возможность программирования окна, например, на закрытие, после принятие ванны или душа. Чтобы избежать жары в летнее время применяют жалюзи и ролеты.

Мансардные окна, которые обеспечивают мансарду верхним светом, изготавливают из дерева. Они имеют дистанционное управление, для удобства при проветривании. В качестве наружного стекла используется самоочищающееся покрытие, которое во время дождя омывает окно. В комплектацию входит набор, обеспечивающий защиту от жары.

Серия “Велюкс стандарт” отличается удобством, практичностью и надежностью мансардных окон. Оптимальное сочетание цены и качества. В комплектации с окном идет комплект его установки. Серия представляет четыре типа окон:

• “Гостиная Стандарт”;
• “Спальня Стандарт”;
• “Ванная Стандарт”;
• “Офис Стандарт”.

Первый вариант представляет умное окно с наличием дистанционного управления и датчиком дождя. Декоративным элементом является рулонная штора.

Второй вариант имеет вид классического окна, которое является отличным теплоизолятором и имеет звукоизоляционные качества. Шторы, защищают комнату от попадания дневного света и в то же время декорируют окно. Наличие москитной сетки, обеспечит крепкий сон и защиту от насекомых.

На окна “Велюкс” мансардные цена зависит от типа серии, в которой они изготовлены. Самым недорогим вариантом является серия “Стандарт”.

Преимущества установки окон “Велюкс” и обзор популярных моделей

Предлагаем рассмотреть достоинства мансардных окон “Велюкс”, которые имеют центральную ось открывания. Данные модели отличаются эргономичностью и практичностью. Наличие удобной ручки дает возможность установки окна на оптимальную высоту, под окном легко поместится мебель или другие предметы.

Легкость открывания и закрывания обеспечивается ручкой, существует возможность проветривания помещения, в то время, когда окно практически закрыто. Окно поворачивается по своей оси на 180 градусов, поэтому его мытье производится легко и безпроблемно.

Расположение ручки в верхней позиции, позволяет обезопасить детей от открывания окна. Существует большое количество вариантов мансардных окон, выполненных в такой комплектации: деревянные, полиуретановые, радиоуправляемые.

Окна “Велюкс” размеры подбираются индивидуально, в соответствии с размером мансарды.

Рассмотрим популярные модели окон “Велюкс”:

1. GZL - окно для мансарды, изготовленное из дерева, имеет центральную ось открывания и является моделью эконом класса. Основа для изготовления - клеевая древесина, присутствует двойное покрытие лаком. На верхнем участке рамы располагается вентиляционный выход. Данная модель не предполагает установку электрического оборудования. Преимущества:

• двойное лаковое покрытие обеспечивает долговечность изделия;
• наличие съемного фильтра, который легко моется;
• окно легко моется;
• чтобы легко установить шторы или жалюзи, присутствуют специальные крепежи.

2. GGL - мансардное окно из дерева, на нем присутствует удобная ручка планка, обеспечивающая его открывание. Окно имеет тройное лаковое покрытие. Особенности:

• возможность размещения мебели под окном;
• есть возможность проветривания помещения;
• окно поворачивается по оси на 180 градусов;
• материал изготовления - клееная древесина;
• данная модель окна безвредна и безопасна для здоровья.

3. GGU - мансардное окно, с влагоустойчивыми характеристиками, изготовлено из дерева, но имеет покрытие из полиуретана. Данная модель отлично впишется в ванную или в светлый дизайн помещения.

Полиуретановое покрытие не имеет угловых спаек, поэтому окно имеет более длительный срок эксплуатации.

4. Integra - мансардное окно на радиоуправлении, первая модель в мире, разработанная компанией “Велюкс”. Дистанционный пульт позволяет регулировать закрытие и открытие окна, штор, жалюзи. Существует функция автопрограмирования и сохранения настроек.

Наличие встроенного мотора позволяет легко открывать и закрывать окно. Автоматическое срабатывание датчиков дождя на пульте ДУ. Изготовлением и гарантией всех автоматических компонентов занимается компания “Велюкс”. Чтобы включить окно, следует подсоединить его к розетке.

5. Мансардные окна Solar - работают от солнечной батареи, поэтому не требуют подключения к электропитанию. Данное окно легко устанавливается, очень удобное и практичное. Солнечная батарея располагается на верхней части окна. После завершения всех работ по установке, следует включить окно при помощи пульта дистанционного управления. В комплектацию окна входит наличие:

• солнечной панели;
• монтажной пластины;
• батареи;
• мотора.

• лучше приобретать данное окно, в том случае, если оно будет установлено в регионе с достаточным количеством солнечного света;
• устанавливайте мансардное окно на юге крыши;
• от уровня наклона крыши зависит работоспособность солнечной батареи;
• следите за тем, чтобы деревья, другие здания не препятствовали попаданию солнечного света;
• чтобы обеспечить работоспособность окна, жалюзи, ролетов, маркитеза требуется индивидуальная солнечная батарея.

Инструкция по уходу за мансардными окнами “Велюкс”

1. Если окно устанавливается в регионе с суровым климатом или большим количеством атмосферных осадков, за окном требуется специальный уход.

2. В зимнее время года большое количество льда и снега скапливается на поверхности окон, поэтому требуется их периодически очищать, лучше это делать тогда, когда снег начинает таять.

3. Обязательно обеспечьте свободный отход воды с поверхности вокруг окна и водосточной системы.

5. Если не убирать снег и лед с поверхности, то окно не будет нормально функционировать и выполнять свои функции. Вода будет попадать в помещение.

6. Чтобы обеспечить свободное стекание воды и снега с поверхности окна, рекомендуется установить вокруг окна нагревательный кабель. Он прокладывается по периметру окна и по водосточной системе.

Мансардные окна “Велюкс” монтаж

Чтобы правильно выбрать модель мансардного окна, следует определить его месторасположение в мансарде. Этот процесс включает планирование помещения. В большинстве случаев, окна устанавливают в межстропильное пространство, но бывают случаи, когда требуется распилить балки.

Модель окна зависит от угла наклона крыши, компания “Велюкс” предоставляет мансардные окна для кровель с углом наклона от 15 до 90 градусов, а также для плоских крыш.

От типа кровельного материала зависит какой оклад будет устанавливаться по периметру окна. Для того, чтобы окно не пропускало в помещение воду, нужно организовать правильную гидроизоляцию.

После установки мансардного окна “Велюкс” нужно гидро- и теплоизолировать оконную коробку и стропила. Материалы для этих работ предоставляет компания “Велюкс”.

Во внутренней части помещения следует соорудить откос под окно. Существуют специальные фирменные откосы “Велюкс”, но также есть возможность его самостоятельного сооружения. Если окно устанавливается в рабочем кабинете, спальне или детской комнате, выбирайте модели, имеющие внутреннее ламинированное стекло “триплекс”, при разбивании стекла, ламинированная пленка удержит осколки и обезопасит проживающих в мансарде людей. Чтобы защитить помещение от избытка света, рекомендуется установка дополнительных аксессуаров, которые также выпускаются компанией “Велюкс”.

При планировании места установки окна, следует учитывать возможность обзора вида из окна в любом положении. Окна, которые открываются по центру более удобны, но они не устанавливаются на крышах с небольшим уклоном. Если высота установки окна не позволяет его открывать, то следует воспользоваться автоматизированной системой управления.

Минимальной выстой от пола до нижней части окна является участок в 80 см. Все мансардные окна предполагают проветривание помещения и вентиляционные клапаны.

Первым этапом установки мансардного окна является сооружение проема в крыше, который вырезается с любой удобной стороны: как внешней, так и внутренней. Расстояние между балками и установленным окном должно быть минимальным: 2-3 см для теплоизоляции.

Если установка окна производится со внутренней части помещения, следует снять створку окна. В комплектацию входит набор монтажных пластин, которые нужно установить на окно, перед его монтажом в проем. Если размер окна более 1,5 м, то требуется наличие специальных кронштейнов, которые обеспечат дополнительную фиксацию окна в проеме.

Теплоизоляция мансардных окон “Велюкс” производится четырьмя полосами вспененного полиэтилена, располагающихся на металлических направляющих.

Рама окна должна плотно прилегать к коробке, чтобы обеспечить данное действие, необходимо подогнать по уровню все части окна, начиная с нижней. Низ коробки и рамы должны находиться параллельно друг другу. Когда окно установлено ровно, производится его фиксация. Дышащая мембрана, компании “Велюкс” поможет гидроизолировать окно и продлит его эксплуатационный срок. Ее фиксация производится степлером.

Далее необходимо обратиться к инструкции, которая расположена в упаковке каждого окна. В ней указана последовательность закрепления окладов и накладок на окне. Не перепутайте детали правой и левой стороны. Если опыт установки мансардных окон отсутствует, лучше доверить это дело профессионалам, так как неправильно установленное мансардное окно, не будет выполнять положенные на него функции правильно, а значит, существует риск, его преждевременной порчи.

Эксплуатируемая мансарда – отличный способ расширить жилое пространство дома, не отнимая драгоценные лишние метры от участка. Обустроить мансарду проще и дешевле, чем построить второй этаж. Нужно только сразу спроектировать достаточную высоту потолка и предусмотреть окна. Окна – самая технически сложная часть мансарды: они должны обеспечивать достаточную освещенность, при этом прочно держаться и не протекать. Рассмотрим монтаж мансардных окон на примере изделий популярного производителя Велюкс.

Особенности окон торговой марки Velux

Окна этой фирмы изготавливаются из клееного соснового бруса. Плотность этой древесины достаточно высокая, что гарантирует прочность конструкции.

Брус пропитывают фунгицидным (противогрибковым) составом и покрывают двумя слоями водоотталкивающего лака. В модельной линейке есть конструкции с полиуретановым покрытием.

Достоинства марки:

• долговечность;
• удобная безотказная фурнитура;
• продуманная система вентиляции, наличие фильтров от насекомых и пыли;
• отличные тепло/звукоизоляционные свойства, утолщенные стеклопакеты, трехуровневый уплотнительный контур;
• высокотехнологичное крепление, упрощающее монтаж;
• полная комплектация. В комплекте есть даже клинья для регулировки рамы при монтаже;
• большая модельная линейка;
• большой ассортимент аксессуаров.

Конструкции окон этого бренда:

1. Окна с открыванием по центральной оси.
2. Окна с комбинированным открыванием.
3. Дополнительные нижние и верхние элементы.
4. Окно-балкон и терраса.
5. Зенитные окна.
6. Световой туннель.
7. Выходы на крышу.

В ассортименте есть модели с энергосберегающими стеклами, противоударными, антиконденсатными, самоочищающимися. Энергосберегающий пакет выполнен по технологии «теплый периметр», наполнитель – аргон. Окно выдерживает морозы до -55.

Есть модели с дистанционным управлением. Кроме самого окна можно приобрести жалюзи Велюкс, шторы, рольставни, москитные сетки и фурнитуру к ним.

Схема монтажа мансардного окна

Окна в мансардах бывают слуховые (установленные вертикально) и собственно мансардные – врезанные в скат с тем же уклоном, что и сам скат. Сложность представляет монтаж наклонных окон. Вертикальные устанавливают практически так же, как окна в жилой части дома.

Первый этап (желательно на стадии проектирования, но можно врезать окно и в готовую кровлю) – выбор места и расчет площади остекления.

По существующим нормам суммарная площадь стекла должна составлять одну десятую от площади самой мансарды. Оптимальный вариант – устанавливать окно в пролет между стропильными ногами.

Если выпиливать стропила, то потом потребуются дополнительные меры по усилению.

Исходя из величины шага стропил определяется ширина окна и, следовательно, количество окон. Боковые планки рам должны располагаться в 2-3 сантиметрах от стропильных ног (промежуток нужен для прокладки утеплителя).

Если окно не помещается в пролет между стропилами, фрагменты стропильных ног вырезают и усиливают конструкцию вспомогательными балками. Горизонтальные балки устанавливают в 30 см от верхнего и нижнего обреза окна, вертикальные – в 5 см от оконной коробки. Толщина балок такая же, как у стропильного бруса.

Высота размещения зависит от уклона кровли. Если угол большой, окна монтируют ниже, на пологой крыше – ближе к коньку. Высота зависит также от расположения ручки у выбранной модели. Если она находится в нижней части рамы, окно устанавливают в 1,2-1,3 м от пола, если в верхней – 1-1,1 метра. Минимальная высота нижней планки – 80 сантиметров.

Некоторые ограничения накладывает материал покрытия: в металлических листах проем можно вырезать в любом месте, а керамическую плитку резать не рекомендуется, нужно подгонять оконную нишу под цельные ряды.

Размер оклада зависит от высоты профиля: чем выше гребень, тем выше оклад. Для плоских покрытий Велюкс выпускает оклады DL/EDN, для профильных – W.

Способ открытия створок (по верхней оси, по центральной) зависит от дизайн-проекта и личных вкусовых предпочтений хозяев.

• на крыше с малым уклоном лучше устанавливать модели с комбинированным открыванием, с разворотом вокруг верхней и центральной оси;
• если планируется установить под окном мебель, предпочтителен разворот вокруг центральной оси;
• если окна расположены высоко, способ поворота створки неважен. Для таких случаев производитель рекомендует модели с дистанционным управлением.

Наши работы

Инструкция по монтажу мансардных окон Velux

Если врезка выполняется в готовую крышу, первый этап – подготовка проема:

1. Удалить отделку (если есть).

1. Прикрепить к стропилам четыре рейки из бруса – основу, к которой будет крепиться короб. Толщина бруса 5 сантиметров, отступ от обрешетки – 8-10 сантиметров. Проверить горизонталь и вертикаль уровнем.

2. Выпилить обрешетку с отступом по 2 см от стропильных ног.

3. Вырезать участок гидроизоляции. Со всех четырех сторон нужно оставить запас пленки. Позже излишки гидроизоляции надо будет вывернуть наружу и зафиксировать к обрешетке или к раме.

4. Вырезать кусок покрытия по размерам проема.

Перед тем, как резать гидроизоляцию, на ней чертят разметку:

• снизу для профильных покрытий оставляют 9 см;
• снизу для плоских покрытий (гибкая черепица и др.) – 4-6;
• сверху – 9-15;
• с боков по 3 см.

Прямоугольник вырезают с отступом 20 см от размеченных линий.

2. Сверху и снизу прибить гидроизоляционную пленку степлером к соответствующим рейкам. Вертикальные края пленки вытянуть наружу.

3. Вынуть из окна створку, снять оклад.

4. Закрепить на коробе кронштейны и монтажные пластины. При большой высоте окна (1,4 метра и выше) дополнительные кронштейны крепят в середине боковых планок рамы.

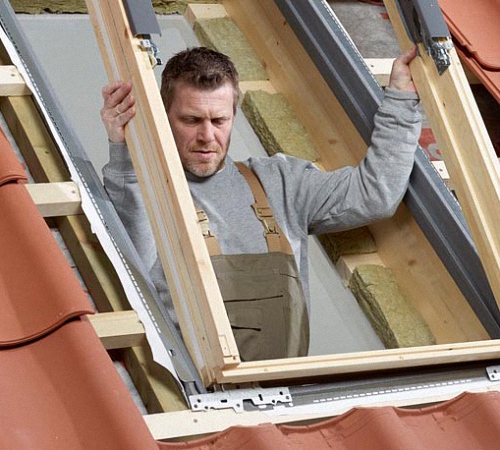

5. Установить короб.

6. Закрепить нижние кронштейны на обрешетке. Установить верхние, но до конца не затягивать.

7. Поставить створку. Проверить прилегание, отрегулировать верхние крепежи – по всем сторонам зазоры должны быть равномерными. Снять створку.

8. В верхний зазор поместить утеплитель, зафиксировать степлером.

9. Уложить теплоизоляцию на остальные три рейки, прижать рамой.

10. Выровнять короб по уровню, затянуть крепежи.

11. Установить по периметру рамы гидроизоляционный фартук. Одну сторону фартука заводят под обрешетку, вторую крепят к коробу кляммерами из комплекта. Наверху гидроизоляционную пленку заводят на дренажный желоб, фартук – под желоб. Фиксация кляммерами.

12. Сам дренажный желоб устанавливают над рамой под углом. Его назначение – отводить воду от проема на кровлю.

13. Установить оклад: нижний фартук, потом боковины, верхняя часть, последними – накладки. Части оклада фиксируют к обрешетке и коробу, нижний фартук наверху – непосредственно к кровле. Устанавливая боковины, не перепутайте правую и левую детали.

14. Боковые края нижней части оклада нужно подогнуть (особенно на пологой кровле). Это делается для профилактики протечек. Нижний край рекомендуется обстучать резиновым молоточком, чтобы плотнее прилегал к кровельному покрытию. К кровле оклад фиксируют герметиком или проволокой, шурупами нельзя.

15. Вернуть на место створку.

Для герметизации стыков мансардных окон нельзя использовать пену. В комплекте материала есть предназначенный для этой цели герметик.

Финишный этап – установка откосов. Верхний откос следует ориентировать горизонтально, нижний – вертикально: при таком расположении поток теплого воздуха от приборов отопления не будет перекрыт, на окнах не появится конденсат.

Если вы устанавливаете окно с дистанционным управлением, перед монтажом откосов нужно провести кабель. В верхней части коробки для него есть специальное отверстие, закрытое заглушкой. Через него пропускают провод сечением 2 на 1,5 миллиметра (при длине проводки не больше 40 метров).

Статьи по теме

Особенности монтажа мансардного окна Велюкс

Рекомендации по монтажу мансардных окон разных производителей одинаковы по сути, но могут отличаться в деталях. Вышеописанный порядок действий универсален. На что нужно обратить внимание именно при монтаже мансардных окон Velux:

• окно крепят к обрешетке (у фирмы Roto, например, допускается крепление окон к стропилам);
• извлекать стеклопакет обязательно при монтаже из мансарды. Если с крыши, то можно не вынимать.

Утеплитель для окон Велюкс обычно входит в их комплектацию. Это контур из полос вспененного экструдированного полиэтилена на стальной раме. Если этот элемент есть, порядок действий такой:

• сначала собирают раму из направляющих с утеплителем;
• устанавливают ее в подготовленный проем на монтажный брус;
• устанавливают оконную коробку;
• фиксируют теплоизоляционный контур вместе с коробкой к обрешетке монтажными пластинами.

Если промежуток между стропилами недостаточно широкий, контур подгоняют по размеру за счет разрыва вдоль паза по бокам.

Обратите внимание

Есть некоторые нюансы в монтаже окладов на разных типах кровель. На профильной крыше (допустим, это металлочерепица) перед установкой нижней планки W-оклада острые углы листов обрезают. Прилаживают планку, гибкую часть изгибают по форме профиля. Низ тоже подгибают, чтобы обеспечить плотное прилегание.

На кровле из битумной черепицы нижняя часть должна перекрывать кровельный материал с таким же нахлестом, с каким уложены сами плитки.

Мансардные оконные системы имеют множество особенностей из-за своего назначения и расположения. Их установка требует точности и аккуратности, однако не так сложна, как может показаться, особенно если приобрести изделия известных брендов.

Например, мансардные окна Velux. Они характеризуются отличным качеством и надёжностью. Производитель сопровождает каждый комплект подробной инструкцией, которая позволяет провести их самостоятельную сборку и получить хороший результат.

Размеры

Кровельные окна Велюкс предлагаются в широком ассортименте конструкций и размеров. В каталоге компании можно найти системы с открыванием по центральной оси, с комбинированным открыванием, окна-люки, балконы и многое другое. Выбор зависит как от типа кровли и кровельного материала, так и от предполагаемого использования.

Размеры мансардных окон Велюкс составляют от 55×78 см до 114×140 см, всего представлено 9 вариантов. Размер определяется по нескольким параметрам:

• Ширина должна составлять на 4–6 см меньше расстояния между стропилами. Его можно увидеть в проекте дома и при желании дополнительно скорректировать. Если вы хотите, чтобы проём имел меньшие размеры, могут быть поставлены дополнительные деревянные элементы: они позволят сузить расстояние между стропилами или, наоборот, использовать пространство между тремя стропильными ногами.
• Длина зависит от того количества света, которое вы хотите получить, и от наклона кровли. Стандартное правило: чем уклон меньше, тем проём получается длиннее. Окна располагают на высоте 90 см от пола, верхний край должен при этом оказаться на высоте 200 см от пола. Несложно посчитать, как будет изменяться длина с изменением уклона.

Прочная, крепкая и долговечная конструкция со специальной фурнитурой обязательно сделает пространство светлым и удобным. Рассмотрим подробно монтаж мансардных окон Velux в общих чертах: для каждой конкретной модели существуют свои нюансы, которые подробно описаны в прилагаемых к комплектам инструкциях.

Общие характеристики и особенности

Конструкции фирмы могут располагаться в неотапливаемых и отапливаемых помещениях, уклон ската кровли – от 15 до 90 градусов. Они позволяют выходить на крышу, для этого нижняя часть рамы может стать удобной ступенькой с рифлёной поверхностью для предотвращения скольжения. Для покрытия рамы использован полиуретан, стекло закалённое, особой прочности.

Окна изготавливаются из дерева, поэтому они не только надёжные, но и максимально экологичные. В боковой части расположена ручка для открывания. Створка поворачивается на 90 градусов и фиксируется в одном из трёх положений.

Установка мансардных окон Велюкс не потребует много времени, справиться можно самостоятельно, без привлечения специалистов. Для защиты помещений мансарды от протечек рекомендуется поставить гидроизоляционный комплект Велюкс BDX, он должен герметично соединяться с окном. Если оно располагается в жилом пространстве, то следует приобретать триплекс – стекло, снабжённое защитной ламинированной плёнкой. Она позволит избежать падения осколков вниз, даже если стекло по каким-то причинам разобьётся.

Инструкция по монтажу

Система поставляется покупателю в полном комплекте: в него включается оклад, откосы, тепло- и гидроизоляция, а также подробная инструкция по установке мансардного окна Velux. Она позволит наглядно представить пошаговый процесс крепления коробки к кровле. Работа предполагает следующие этапы:

Наличие гидроизоляции при правильном проведении работ позволяет сделать пространство мансарды полностью изолированным от уличной влаги: наклонная рама будет совершенно герметичной.

После вышеперечисленных работ вокруг оконного блока восстанавливается кровельное покрытие, и он приобретает эстетичный вид. Оклад скрывает крепёжные элементы, снаружи они будут незаметными. Готовая конструкция смотрится красиво и аккуратно, а сам монтаж по инструкции занимает немного времени.

Преимущества

Компания-производитель существует с 1941 года, и за этот большой срок она стала одним из мировых лидеров в производстве оконных конструкций различного типа. Продукция прошла проверку в российских условиях: изделия этой марки испытывались при температуре ниже –50 градусов, после чего были официально признаны морозоустойчивыми.

Одно из преимуществ этой фирмы – широкий ассортимент продукции. Она предлагает следующие классы окон для мансарды:

• GZL «Эконом» – базовый вариант с системой открывания по центральной оси. Изготовлен из плотной клеёной древесины, снабжённой лаковым покрытием. Обладает специальным моющим фильтром, предусмотрена удобная вентиляция.
• GGL «Классика» – самый распространённый вариант, который может быть дополнительно укомплектован электроприводом. Это окно также открывается по центральной оси и снабжено моющим фильтром. Рама защищена трёхслойным лаковым покрытием, поэтому служить может очень долго.
• GGL Integra – «умное окно». Оно оснащено электроприводом, на неё можно дополнительно смонтировать датчик дождя и рольшторы.
• GGU «Влагостойкое окно» – блок повышенной защищённости от проникновения влаги, рама обработана белым полиуретаном. Для вентиляции использована система клапан – форточка, поставлен дополнительный моющий фильтр.
• GPL – конструкция с двойной системой открывания. Оно может открываться по центру или снизу вверх до наклона в 45 градусов.

Это лишь некоторые разновидности, ассортимент, предлагаемый компанией, значительно шире. Это позволяет выбрать конструкции, максимально удобные в использовании, их можно приспособить для любого дома. Они хорошо зарекомендовали себя в российских климатических условиях, поэтому сегодня компания-производитель является одной из самых востребованных.

Срок службы каждого оконного блока превышает 20 лет, они изначально рассчитаны на длительное постоянное использование. Верхнее расположение ручки делает их безопасными для детей.

Мансардные окна Velux, предназначенные для установки на чердачном этаже, пользуются огромной популярностью среди производителей. На рынке представлено не так уже много изготовителей надежных мансардных конструкций.

Компания Велюкс была основана в 1941 году. Ее первого руководителя звали Виллум Канн Расмуссен. Именно он задумался о том, что наличие окон на мансардном этаже может повысить комфортабельность жизни. Благодаря этому чердак может стать жилым, а не просто местом хранения старых вещей.

Мансардные окна Velux (Велюкс) известны покупателям уже в течение семидесяти лет. За столь продолжительную историю бренда было разработано множество современных и долговечных технологий, позволяющих упростить использование окна.

На сегодняшний день продукция датской торговой марки славится надежностью, а также возможностью эксплуатировать в любых климатических условиях. Изделия могут использоваться при низкой температуре воздуха, не теряются своих характеристик во время дождя, града или снега.

Линейка продукции представлена 25 моделями окон, поэтому вы сможете подобрать подходящую по параметрам и дизайну конструкцию. Существует около сотни вариантов цветовых решений товара. Также компания предлагает своим клиентам большой выбор фурнитуры, аксессуаров, необходимых для монтажных работ. Вы можете приобрести систему дистанционного управления, дымоудаления и прочие функции.

Окна производства компании Велюкс отличаются целым рядом преимуществ

Отменное качество. Продукция датского производителя защитит вас от любых климатических условий. Компания занимается тестированием изделия на возможность противостояние различным погодным условиям

Проверка продукции в России. Климат в нашем климатическом поясе крайне непостоянная. Например, летом крайне холодно, а зимой – часто бывают очень низкие температуры воздуха. За 20 лет продаж в России окна продемонстрировали надежность и долговечность

Безопасные стекла. Компания Велюкс использует стекла модели «триплекс», которые устойчивы к механическим повреждениям. Даже если поверхность трескается, то осколки держатся на пленке

Большой ассортимент продукции. Предоставленный модели могут удовлетворить любые запросы. Вы можете подобрать изделия под любые размеры окна

Легкость обслуживания. Конструкция окон такова, что их легко мыть, потому как створка может переворачиваться. А удобная ручка-планка обеспечивать простоту открывания

Привлекательный дизайн

Возможность получить быстрое сервисное обслуживание. Компания открыла представительства в 25 городах России

Экологичность. Продукция выпускается в соответствии с европейскими стандартами. Поэтому окна можно монтировать в любых помещениях, в том числе и в больницах, школах и пр.

С верхним открыванием

Комбинированное открытие

Выходы на крышу

Окно-балкон и терраса

Дистанционные

Специального назначения

Цены на мансардные окна на порядок выше, чем на классические, потому что их конструкция должна быть более надежной. Компания Велюкс предлагает довольно разумную стоимость продукции (от 8000 рублей за готовое окно). На количество ваших затрат могут повлиять следующие факторы: размеры окна, дизайн, вид стеклопакета, тип открытия створки и пр.

Также в конечную цену изделия следует закладывать расценки на различные дополнительные аксессуары для окна.

Компания Velux предлагает своим клиентам следующие товары

Элементы для обеспечения тепло- и гидроизоляции

Оклад для монтажных работ

Рольставни, маркизеты, необходимые для защиты помещения от жары

Вы можете выбрать окно с любыми характеристиками. Чем более совершенная модель, тем с большей суммой вам придется расстаться. Но такие мелочи, как электропривод или дополнительная гидроизоляция, не только обеспечивают комфортабельность эксплуатации окна, но и надежно защищают помещения от влаги, ветра. Полезная функция для мансардного изделия – это индикатор дождя, благодаря которому окно будет закрываться автоматически после начала осадков.

В частном доме мансарда – это еще одна комната. Чтобы превратить чердачное помещение в полноценное жилое, необходимо установить окна. Лучше это сделать сразу на этапе строительства крыши .

Установка мансардного окна в готовую мягкую кровлю сложнее: для монтажа придется вырезать большой участок покрытия, подкладочной фанеры, кровельного пирога и даже стропил , если они установлены с небольшим шагом.

Технология монтажа мансардного окна в мягкую кровлю зависит в первую очередь от конструкции самих окон. Требования к установке у производителей различны. Например, модели Velux можно крепить только к стропильным ногам, а FAKRO и ROTO часто крепят к обрешетке.

Рассмотрим общие правила монтажа.

Схема и выбор модели установки мансардного окна в мягкую кровлю

При выборе модели и определении нужного количества окон исходят из расчета 1 метр квадратный светопрозрачной конструкции на десять квадратов площади чердака. Рекомендуется заранее составить схему размещения окон.

• для крутых крыш окно устанавливают так, чтобы его нижний срез располагался на высоте от одного метра до 1,4;

• если уклон в пределах двадцати градусов, можно поместить окно выше – освещенность будет лучше;

• минимальная высота установки – 80 сантиметров, максимальная – метр девяносто.

На высоту также влияет конструкция самого блока. Точнее, расположение ручки:

• если ручка сверху, окно ставят не более чем в 1,1 м от пола;
• если посередине – 1,2-1,4 метра;
• при нижнем положении ручки, если в доме есть дети, нельзя ставить окно низко. Не меньше 1,3 метра.

Окно устанавливают между стропильными ногами. Ширину модели подбирают так, чтобы между рамой и стропилами с обеих сторон оставалось около двух сантиметров. По периметру рамы будет располагаться утеплитель , ширина зазоров между коробкой и стропилами зависит от его толщины .

Наши работы

Порядок монтажа

1. Если крыша уже готова, в ней нужно вырезать проем для оконной коробки. Проем делают по срезу стропил: между краем и коробкой оставляют такой же зазор, как между коробкой и стропилом. Так обрезают все материалы за исключением гидроизолирующего слоя : нужно оставить лишние 20-25 сантиметров пленки для нахлеста.

2. Если потолок изнутри обшит гипсокартоном или вагонкой, определить местоположение проема будет сложно. Рекомендуется иметь на руках схему размещения стропил, иначе придется демонтировать часть панелей. Перед тем как вырезать в гипсокартоне по контуру весь проем, следует сделать несколько сквозных отверстий, чтобы снять напряжение .

3. Сверху и снизу проема прибивают к стропильным ногам поперечные бруски. Их монтаж обязателен, если для установки окна потребовалось удалить участок стропила. Если нет – бруски все равно рекомендуется прибить: так окно будет держаться крепче.

4. Поверх готового проема под небольшим уклоном ставят дренажную трубку/желоб для отвода конденсата, крепят к обрешетке. Длина желоба равна ширине проема. Уклон необходим для того, чтобы вода не застаивалась, а самопроизвольно стекала в вентзазор кровли.

5. Извлекают из окна створку. Если окно глухое, вынимают стеклопакет.

6. Крепят коробку к стропилам и поперечным брускам кронштейнами-уголками. Одна полка привинчивается саморезами к деревянному элементу, вторая – к оконной раме. Нижний край крепят плотно, на верхнем шурупы до конца не затягивают.

7. Регулируют конструкцию по уровню. Серьезные перекосы выправляют пластиковыми уголками. Рекомендуется вернуть на место створку, чтобы убедиться в корректном прилегании. После регулировки створку опять снимают и затягивают крепеж.

8. Укладывают вокруг окна гидроизоляцию и утеплитель. Края гидроизолирующего фартука заводят с одной стороны под гидроизолирующий слой самой кровли, с другой – под желоб для конденсата. Края гидроизоляции крыши фиксируют к раме. Крепление – оцинкованными гвоздями.

9. Закрывают монтажные швы планками оклада из комплекта окна. Сначала ставят нижнюю деталь, потом остальные. Все планки нужно завести под эластичный уплотнитель.

10. Изнутри щели по периметру рамы заделывают теплоизолирующим или уплотнительным материалом, укладывают пароизоляцию и обрабатывают откосы. Нижний откос должен быть горизонтальным, верхний – вертикальным.

11. Возвращают на место створку.

Можно немного изменить последовательность монтажа: сначала обшить проем теплоизоляционным материалом, а потом установить раму. Полосы утеплителя крепят к стропилам и брускам степлером.

Установка мансардных окон на мягкую кровлю – дело энергоемкое и требующее высокой точности.

Некачественный монтаж наклонного окна на крыше приведет к тому, что мансарду будет постоянно заливать дождем, под кровельным покрытием начнет скапливаться конденсат, дождевая и снеговая влага. Все это ускорит износ крыши и всего дома.

Обращайтесь к нам в СТМ-Строй: наш опыт кровельных работ больше пятнадцати лет, мы установим для вас мансардные окна быстро, недорого и с полным соблюдением технологии.
