Установка выключателей и розеток по евростандарту. Оптимальная высота установки розеток и выключателей – советские и европейские стандарты Установка розеток и выключателей по евростандарту

Правила расположения розеток и выключателей

ПУЭ 7. Правила устройства электроустановок

7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий

14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..

Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.

14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м...

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84). Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В этом государственном стандарте регламентируется положения розеток и выключателей в ванных, душевых комнатах и других влажных помещениях. При этом, точных мест не указывается, зато подробно описаны минимальные расстояния, учитывайте их при выборе высот.

СП 76.13330.2016 (СНиП 3.05.06-85) Электртехнические устройтсва

6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.

Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.

В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

Возможно поэтому сформировался и получил широкое распространение, так называемый -

«евростандарт» высоты установки розеток и выключателей

по которому:

- розетки устанавливаются на высоте от пола - 30 см

- Высота установки выключателей от пола - 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

Выключатели устанавливались на уровне плеча 160см от пола

Электророзетки на расстоянии пояса человека - 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным :

Выключатель расположен в поле зрения

Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

Нет случайных нажатий

В то же время «евростандарт» установки включателей:

Более эргономичный

Человек управляет освещением, не поднимая руки, «не глядя»

Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования - пылесоса, электроинструмента, удлинителя или просто"на всякий случай" и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 - 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Спальная комната

Над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

Над прикроватными тумбочками: 600 - 700мм

Для телевизора в спальне - 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали .

На кухне

Над столешницей на фартуке - 110 см

Для холодильника 10 - 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки.

В ванной

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте - 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей , сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

В длинном коридоре или на лестнице, удобнее установить в начале и в конце

В спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов , советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано .

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
• На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
• Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

• для на стене – 1,5 метра;
• для фена и бритвы – 1 метр;
• стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

• точное место размещения всей мебели в комнате;
• виды бытовой техники с ее точным местом размещения;
• области прохождения газо- и водопровода;
• трасса прохождения электропроводки по стенам;
• окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

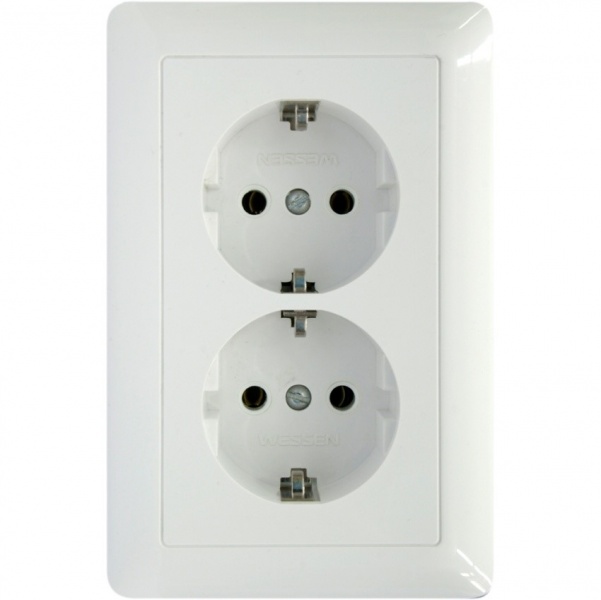

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно ! Евростандарт также использует другие виды розеток. Они имеют более широкие выемки для штекеров. Советские розетки уже практически не используются, ведь современные приборы под них не рассчитаны.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно ! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

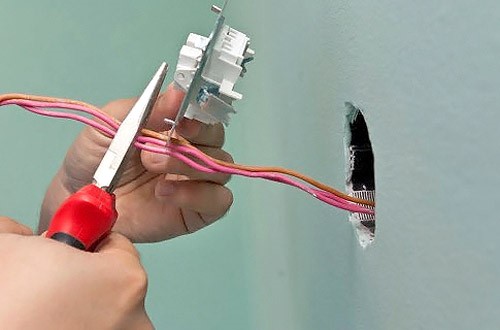

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно ! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

• выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
• от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

• расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
• при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
• при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
• в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

• обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
• по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

• расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
• розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
• дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

• штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
• аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.

На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

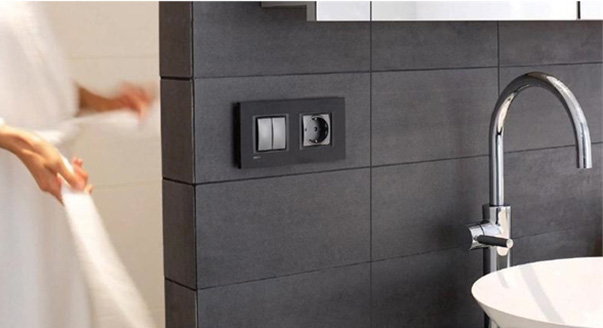

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

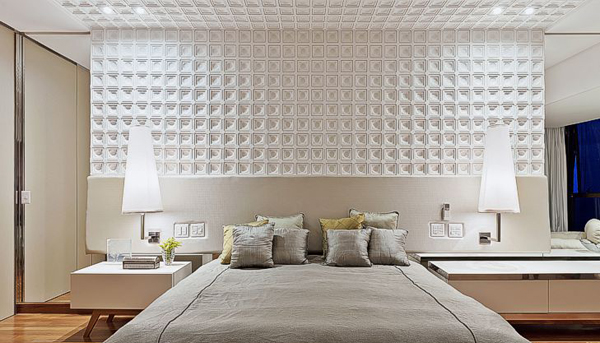

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Занимаясь строительством или ремонтом, многие владельцы жилья задаются вопросом о том, как правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь именно от этого во многом зависит не только удобство их использования, но также и безопасность эксплуатации.

Для того чтобы разобраться с данным вопросом, рассмотрим правила их размещения, которые существовали в недалеком прошлом, и новые евростандарты, пришедшие из цивилизованной Европы.

Нормативы по установке электрических узлов

На сегодняшний день каких-либо строгих нормативов или правил, регламентирующих расположение и число розеток и выключателей, не существует. «Евростандарт» — это всего лишь условность, потому как здесь основное значение имеет только удобство в использовании плюс техника безопасности. Единственными документами, которые затрагивают этот вопрос, являются: сводка правил по проектированию общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (ПУЭ), потому установка электропроводки должна проводиться исходя из этих рекомендаций. Из первых следуют такие правила монтажа:

• Желательно, чтобы высота установки выключателя от пола была до 1 м, а расположен он был со стороны ручки дверей.
• Розетки можно размещать в любых местах и на таком же расстоянии от пола.

Выписка из ПУЭ

В ПУЭ обговариваются некоторые правила безопасности, которые при размещении нужно соблюдать.

• Рекомендуется выключатели располагать со стороны дверной ручки. Высота выключателя от пола - 1 м.
• Допускается размещать их под потолком, с управлением включающего свет шнура, который скается на рекомендуемый уровень.
• Расстояние от выключателя и розетки до газовых труб и отопления, а также батареи - минимум 0.5 м.
• На кухне каждая точка электропитания должна находиться от газопровода на расстоянии не менее чем 0.5 м, до мойки - как минимум 0.8 м, причем достаточно высоко от пола.
• Электрические узлы в санузлах можно устанавливать от сантехнического оборудования и пола на расстоянии в 0.6 м.

Установка в жилом помещении электрических узлов

Существует 2 способа расположения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты, и так называемые евростандарты. Рассмотрим каждый из них в деталях.

Старые традиции

В советское время в жилых помещениях было принято выключатели устанавливать на уровне плеча человека или под потолком. исходя из удобства и безопасности. Как правило, их монтировали на расстоянии от пола примерно 90-100 см.

Потолочные выключатели работали следующим образом. Для управления светом к спрятанному внутри корпуса подпружиненному механическому рычагу был приделан шнур. При его первом натяжении свет загорался, а при другом — гас.

Высота выключателя от пола была 160-180 см. Это расстояние в то время считалось самым подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это наиболее удобный вариант. Выключатель не будет загораживать низкая мебель, например, тумбы, и он будет расположен на уровне глаз. Кроме того, до него не достанут маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают его нормой.

Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:

• Плюс - розеткой удобно пользоваться, так как не нужно к ней наклоняться, а выключатель не препятствует размещению мебели и находится на уровне глаз;
• Минус - свисают шнуры питания от приборов, а для включения света необходимо поднимать руку.

Евростандарт

Высота выключателя от пола по евростандарту - 90 см, розетки - 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:

• Плюс - розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки - их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
• Минус - для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.

Высота розеток и выключателей по «советским» стандартам, в плане удобства, многими признана весьма сомнительной. Пресловутому евростандарту сегодня стали отдавать гораздо больше предпочтений. И на это есть много причин. Например, не так бросается в глаза, чем множество розеток со шнурами и «тройниками». Высота выключателя от пола 90 см (на уровне опущенной человеческой руки) также весьма удобна, так как его можно быстро отыскать даже в темноте.

Розетки и выключатели, не имеющие защиты от утечки тока «на землю» (дифавтоматы, УЗО), устанавливать в ванных комнатах и туалетах крайне не рекомендуется. То же самое относится и к розетке для стиральной машины.

Как выполнять установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие делают при помощи перфоратора с алмазной коронкой. Подрозетник может быть квадратным или круглым. В подготовленные отверстия вставляют специальные установочные коробочки. Чтобы их зафиксировать, используют строительный гипс, штукатурку или гипсовый клей. Коробка крепится при помощи раздвижных лапок или шурупами, затем на нее надевают пластиковый корпус.

Монтаж в стену из гипсокартона несколько другой, да и инструментарий отличен. Все отверстия в гипсокартонных листах, куда будет проведен кабель, делают заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут удерживать их на листе.

Открытую проводку делают крайне редко и, как правило, крепят временно (например, при проведении ремонта), потому как провода портят интерьер. Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятней.

При самостоятельном проведении монтажа проводки и подключении розетки и выключателя без привлечения специалиста следует придерживаться перечисленных выше рекомендаций и определенных правил, которые позволят все работы выполнить без каких-либо проблем и, самое главное, безопасно.

• Прежде всего необходимо определиться с расстановкой в помещении электроприборов и мебели. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
• Затем обозначить расположение выключателей и розеток, рассчитать необходимое их количество для каждой комнаты.
• Розетки для техники (компьютера, холодильника и т. д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были скрыты за этими электроприборами.
• Розетки над письменным столом, комодом и т. п. лучше всего размещать на высоте 15-20 см от мебели.
• Выключатели или розетки устанавливать над или под раковиной нельзя.
• схему разводки следует подбирать таким образом, чтобы исключить перегрузку в сети.

Подведем итог

Итак, четких нормативов касаемо того, какая должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет. Зато существует множество рекомендаций, которым необходимо следовать, прежде всего в целях безопасности.
