Чисто мужские занятия: что можно сделать из моторчика? Назло сборщикам металлолома: самоделки из двигателя от стиральной машины Что сделать из моторчика от игрушки

В этом материале представим вашему вниманию обзор видеоролика по изготовлению машинки с моторчиком.

Итак, нам понадобится:
- моторчик 3-вольтовый от кассетного плеера;
- 3 пальчиковые батарейки;
- металлическая шайба;
- изолента;
- игрушечная машинка.

В самом начале отметим, что автор советует использовать машинку, в которой присутствует механизм, двигающий ее вперед после откатывания назад.

Разбираем машинку, и вырезаем упомянутый выше механизм.

Вытаскиваем из механизма шестеренку и приклеиваем ее к моторчику клеевым пистолетом.

На вале должна присутствовать еще одна шестеренка малого размера. Моторчик нужно приклеить так, чтобы большая шестеренка прикасалась маленькой.

Соединяем 3 батарейки последовательно, чтобы минус средней батарейки был соединен к плюсам крайних. Соединять контакты можно при помощи металлических шайб. Между собой батарейки могут быть соединены изолентой.

Собираем корпус машинки, не забыв вывести провода, идущие от моторчика.

Соединяем минусовой провод от моторчика к минусу на крайней батарейке.

Далее берем еще один провод и соединяем его к плюсовому контакту второй крайней батарейки.

Устанавливаем блок из батареек на крышу машинки.

Для того, чтобы моторчик заработал, и машинка стала двигаться, нужно сомкнуть плюсовой провод, идущий от моторчика с проводом, который подключили к плюсовому контакту батарейки.

Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь . Помимо этого, она пригодится в обычных бытовых целях, если есть необходимость просверлить небольшое отверстие в деревянной доске либо пластике. Работать таким инструментом на много удобнее, чем большой дрелью или шуруповертом, так как мини вариант гораздо более легкий и компактный, что позволяет выполнять мелкую работу быстрее и качественнее. Далее мы расскажем, как сделать мини дрель из моторчика своими руками, предоставив фото инструкции и наглядные видео примеры

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель

Для изготовления устройства своими руками Вам понадобятся:

• безынерционная катушка;
• патрон от старой дрели либо цанговый зажим подходящего размера;
• термоклей либо холодная сварка;
• сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось.
После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:

Как самому сделать микродрель из катушки

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.

Итак, сначала Вам нужно будет подготовить следующие материалы:

• моторчик от магнитофона;
• подходящая цанга со сверлом;
• использованный антиперспирант;
• гнездо RCA для подключения питания и ответная часть для него;
• блок питания;
• выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие под разъем для питания. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи последовательно и установить их на удобное для вас место.

Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, потому что он самый удобный, безопасный и вместе с тем доступный.

Обзор различных идей по созданию

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

1. Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.


2. Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.


3. Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.


4. Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.


5. Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.



Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

С каждым днем создание чего-то своими руками становится все популярнее. Так почему бы и не сотворить особенную вещь, когда всё располагает к этому? В то время, когда женщины усердно занимаются вышивкой, шитьем, вязанием, квиллингом, мужчинам остается только мастерить, чинить, совершенствовать.

Что сделать из моторчика?

Некоторые детали в поломанной и непригодной для дальнейшего использования технике можно применять в домашних условиях. Довольно часто у мужчин возникает вопрос о том, что можно сделать из моторчика. На самом деле вариантов очень много, главное - терпение, умение работать с техникой и воображение.

Как один из вариантов, можно сделать отличный вентилятор из моторчика. Также из этой детали люди делают машинки, вертолеты и другие интересные вещи. Все, что нужно для полноценной работы (особенно новичкам), - это специальные электронные схемы и радиозапчасти. Конечно же, не обойтись в этом деле без веры в себя и терпения. Не факт, что всё получится с первого раза, но если постараться, результат будет долгое время радовать мастера.

Вертолет из моторчика

Определившись с тем, что можно сделать из моторчика, стоит задуматься о том, как создается эта вещь. В магазинах продаются специальные схемы и запчасти, которые помогут справиться с этой нелегкой задачей и разобраться в мелочах. Иногда даже в голове не укладывается, из моторчика, но на самом деле всё очень просто, нужно лишь уделить этому делу должное внимание.

Итак, чтобы сделать солидный вертолет, необходимо запастись следующими материалами: моделями с чертежами, инструментами, моторчиком, клеем, блоком питания и пультом управления. Если корпус уже готов, то остается лишь поместить в него моторчик и соединить с пультом управления. После этого необходимо попытаться запустить вертолет, и тогда станет ясно, готов он к использованию или имеет некоторые неполадки, которые нужно устранять. В случае возникновения трудностей с подсоединением проводов лучше обратиться к знающему человеку, иначе детали могут повредиться.

Мужчины часто интересуются тем, что можно сделать из моторчика, кроме вертолета. Рассмотрим еще один вариант.

Машинка из моторчика

Сделать машинку из моторчика очень просто. Для этого нужны схемы и платы, которые продаются в специальных магазинах. После приобретения всего необходимого можно приступать к делу. Существует два варианта изготовления машинки: корпус можно сделать самостоятельно либо купить готовый, который облегчит работу мастера. Приобретая набор, человек получает детали автомобиля, колеса, проводки, запчасти, пульт управления и сам моторчик (если такового не имеется). Стоит отметить, что это будет стоить дороже, чем купить обычную готовую машинку, но и от самого процесса можно получить огромное удовольствие.

Таким образом, совершенно очевидно, как сделать из моторчика машинку - достаточно лишь приобрести готовый корпус и поместить туда главную деталь автомобиля. Не стоит забывать о пульте управления, который нужно качественно подсоединить к игрушке. В итоге человек получит самодельную машинку, которая будет круче любой покупной. Кроме того, ее можно усовершенствовать, перекрасить и оформить так, как душе угодно.

Помимо всего вышеперечисленного, прелесть изготовления машинки из моторчика заключается в том, что ребенок непременно оценит все усилия родителя, после чего будет безмерно счастлив. Соорудить чудо-автомобиль можно вместе с детьми. Это очень занимательное и интересное занятие. Рассмотрим, что можно сделать из моторчика еще.

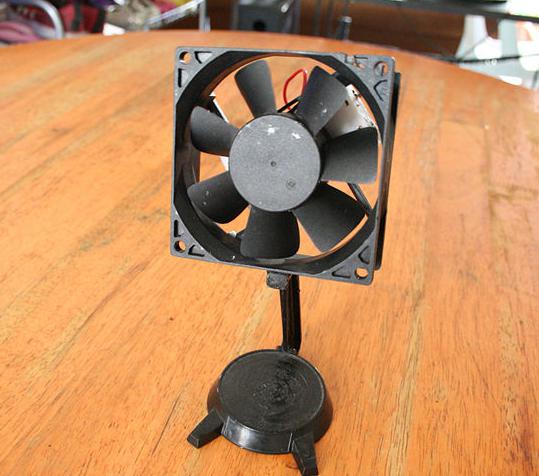

Вентилятор

Самоделы (именно так называют себя некоторые мужчины) постоянно пытаются впитать как можно больше новой информации, чтобы смастерить что-то новенькое. Совершенно неудивительно, что они интересуются тем, из моторчика. Для успешного проведения этой операции понадобится главная деталь конструкции, аккумулятор, гильза, колба и две старые болванки.

Вначале используются болванки (разрезаются по радиусу), затем аккуратно с применением огня нужно загнуть лопасти. Для дальнейшего этапа работы прекрасно подойдет пробка от шампанского, которую нужно натянуть на ось моторчика. После этого к ней необходимо прикрепить лопасти и соорудить подставку для вентилятора. К последней будет приклеен моторчик и все остальные детали. Вот такой легкий и интересный способ сделать вентилятор.

Заключение

Таким образом, совершенно очевидно, что можно сделать из моторчика множество потрясающих вещей. Главное - желание и терпение. Кроме того, не стоит недоверчиво относиться к фантазии и интуиции. Не нужно бояться испортить изделие! Новичкам посоветуем использовать старые ненужные вещи (как в случае с вентилятором). Экспериментируйте, всё у вас получится!

Сделать что-нибудь полезное из негодных детских игрушек или бытовой техники мастеру-фантазёру не проблема. И хорошо, что многие электрические приборы устаревают и ломаются. Такие вещи отдавать в починку не имеет смысла - проще купить что-то новое. А истинные «самоделкины» только этого и ждут. У них сразу возникает целый ворох идей , которые требуют немедленного воплощения.

Вторая жизнь детских игрушек

Бывают случаи, когда самоходная игрушка разбивается вдребезги. Наверное, чтобы успокоить ребёнка, нужно срочно купить новую? Вовсе не обязательно. Необходимо просто запустить процесс общесемейного творческого мышления. А для этого из разбитой машинки извлечь оставшиеся годные детали вместе с мотором. Затем собрать все игрушки в доме и остановить свой выбор на той, которую можно ещё раз оживить. Наверное, здесь понадобятся школьные знания по физике, химии и электротехнике.

Ремонт старого вертолетика

На глаза вдруг попался старый забытый вертолёт с негодным двигателем и поломанными лопастями, который давно валялся на антресолях. Он, видимо, ждал своего звёздного часа и теперь с удовольствием показывал бело-голубые бока с полустертой надписью «СССР-0098».

С такими вещами нужно обращаться аккуратно. Старина не любит суеты. Придётся осторожно снять остатки большого главного винта, открутив несколько маленьких шурупов. Чтобы проникнуть в моторный отсек, необходимо снизу убрать пластмассовую коробку для батарей. Двигатель держится на трёх болтиках и имеет, как и положено, два провода «плюс» и «минус», которые через блок микросхем соединяются с тумблером включения. Все это необходимо аккуратно отпаять и открутить.

Вытащив двигатель на белый свет, нужно его осмотреть и сравнить с мотором от машинки. Дело в том, что для создания подъёмной силы достаточно 250 -270 об/мин. и мощности 1 - 2 ватт. Разница в характеристиках двигателей оказалась небольшой. Тогда можно смело ставить на вертолёт свежий мотор. И затем сходить в магазин для моделистов за новеньким несущим винтом. Когда всё готово, проводят испытание отремонтированной винтокрылой машины в присутствии всей творческой семьи.

По такой же схеме чинят и современные детские модели вертолётов. Только сейчас они радиоуправляемые, и поэтому придётся раскошелиться и на пульт управления, от которого зависят обороты несущего винта и скорость вертолёта.

Новый двигатель для игрушечной машины

Для того чтобы сделать детскую маленькую машинку, нужны: колёса, сам корпус автомобиля, провода, пульт управления, разнообразные электронные платы и моторчик. При наличии всего этого добра приступают к созданию модели. Нет необходимости искать двигатель, так как он уже есть. Сам корпус автомобиля можно смастерить своими руками из дерева или пластика и оформить на свой вкус. Хорошо тем мастерам, кто имеет в доме небольшой 3 D принтер, который соорудит любую форму модели.

Часто машинку делают совсем просто. Берут давно заброшенный маленький детский автомобиль с колёсами, разбирают до винтика и пытаются его автоматизировать с помощью готового моторчика. При этом применяются: клей, изолента, маленькие шестерёнки от часов, редукторы от старых моделей и многое другое. И люди, для которых такая забава стала настоящим хобби, часто добиваются большого успеха в самоделках из моторчика.

Когда сделаны и опробованы несколько новых моделей детских машин, остаётся заняться общеполезным делом. Необходимо сконструировать вентилятор, который освежал бы воздух и нагонял новые идеи. Для этого нужно всего лишь несколько предметов , находящихся под руками. А именно:

• моторчик от детской игрушки (без него никуда);
• CD диски штук 6-7;
• пластиковая пробка от бутылки;
• картонная трубка высотой примерно 10 см и диаметром 3 - 4 см;
• выключатель;
• клей.

Изготовление начинается с разрезания диска на 8 равных частей от края до центра, не доходя примерно 1,5 см до отверстия. Затем полученные секции необходимо вывернуть одним краем наружу, чтобы получились лопасти. Изготовленный диск одевают на пробку, внутри которой делают отверстие для посадки на моторчик.

Теперь мастерят ножку и подставку. Картонная трубка запросто сойдёт за ножку. Внутрь её спрячут провода и батарейки. Оставшиеся несколько дисков могут служить отличной подставкой. Всё это хорошо приклеивают и красят в разные оттенки. Вентилятор готов к работе.

Кораблик на моторном ходу

Для того чтобы ребёнок не зависал сутками за компьютером, его нужно постепенно приучать к изготовлению разнообразных и интересных вещей, которые он сможет смастерить своими руками. Скоро весна, побегут ручьи, и понадобится маленький кораблик, который будет символизировать наступающее долгожданное тепло.

Необходимые материалы ребёнок найдёт у себя в комнате. Здесь нужны:

• пальчиковые батареи 3 штуки;
• пенопласт, изолента, клей;
• моторчик от CD-привода или игрушки;
• пластиковая крышка от лимонадной бутылки;
• два кусочка пластмассы и железные шайбы.

Первым делом нужно изготовить гребной винт. В пробке готовят прорези для лопастей. Плоские палочки от мороженого и являются готовыми лопастями будущего кораблика. Затем в пробке проделывают отверстие для посадки этого винта на моторчик. Все это хорошенько проклеивают. Силовая установка готова.

Далее, из пенопласта вырезают форму корабля. Переднюю часть лодки делают треугольной, на корме готовят место для гребного винта с моторчиком, а посередине нужно углубление для батареек. Все соединяют и проклеивают. Проводят испытания в ванной и с нетерпением ждут первых весенних луж.

Машинка-глиссер

Эта самая увлекательная игрушка, созданная и опробованная ребёнком. По земле такая машинка передвигается на колёсах, а по воде на специальной лодочке . Изготавливается за 2 - 3 часа.

Необходимые материалы:

Делают силовую установку. Она представляет собой двигатель с пропеллером. Лопасти вырезают, используя горлышко бутылки.

Должна получиться розочка. По фото видно, что потом её накручивают на пробку, прикреплённую к моторчику.

Затем делают ходовую часть. Для этого используют шпажку. На неё надевают пробки, которые служат колёсами. Крепят всё к квадратной бутылке, внутрь которой укладывают батареи. Соединяют проводами согласно электрической схеме. Глиссер готов. При желании можно пластиковый пропеллер заменить более жёстким. Тогда ходовые качества такой машинки оценит не только сам конструктор, но и его друзья.

Ползающий робот

Изготовление робота занимает всего несколько часов. Это не совсем робот, который люди представляют себе. Он не ходит, не плавает, а хаотично ползает по гладкой поверхности. Создаётся такой эффект за счёт разбалансировки вращения ротора моторчика. Для настоящих автомобилей это приводит к трагической аварии, а здесь вызывает лишь улыбку.

Итак, для создания робота нужен моторчик и батарейка. На ось двигателя надевают маленький продолговатый кусочек пенопласта или пенокартона и приклеивают. Это служит дестабилизатором. На самый кончик его крепят декоративный лёгкий элемент .

Сверху моторчика устанавливают батарейку и обклеивают разными интересными детальками. Делают ему ноги из зубных щёток, глаза из шариков, украшают цветной проволокой или скрепками и так далее. При включении происходит значительная вибрация двигателя, которая и заставляет хаотично ползать игрушку.

Другие идеи

Кроме всего вышеперечисленного, моторчики используются в таких самоделках, как минидрели и бормашины. В подобных устройствах не нужны лишние детали. У них одна задача - вращать закреплённое сверло.

Для этого на ось моторчика подбирают цанговый или обычный патрон, который будет зажимать маленькое сверло. Затем припаивают провода от двигателя к батареям через выключатель. Когда собранное устройство успешно заработало, его укладывают в корпус из-под антиперспиранта или какой-нибудь другой, который наиболее подходит под моторчик с батарейками. Всё это маленькое приспособление помещается в ладони. Выключатель всегда расположен под большим пальцем.

Такие устройства необходимы радиолюбителям для высверливания отверстий в печатных платах. Их также могут использовать мастера-краснодеревщики, которые занимаются тонкой объёмной резьбой по дереву. Только вместо сверла они вставляют пальчиковую микрофрезу для выборки и шлифовки труднодоступных мест.

Как видно, проявив немного фантазии и усердия, ребенок с помощью родителей может создать по-настощему оригинальные игрушки и другие полезные вещи.

Чтобы узнать, что можно сделать из моторчика, давайте разберемся, что же такое моторчик, как он устроен, и можно ли сделать его в домашних условиях. Для изготовления моторчика нам понадобится эмалированная медная проволока, две не эмалированных булавки, изолента, магнит, имеющий металлический блеск и батарейка формата D. Эта статья поможет Вам понять, например, как сделать машинку из моторчика.

Изготовление катушки

Самой сложной частью в создании моторчика является изготовление катушки. Для этого нужно взять проволоку и намотать ее на батарейку таким образом, чтобы из витков получилось плотное кольцо. Таких витков должно быть около пятидесяти. После этого медное кольцо аккуратно снимается с батарейки. Начало и конец катушки, примерно по 5-6 сантиметров, следует обернуть вокруг кольца и развести в стороны под углом в 180 градусов. Затем зачищаем наждачной бумагой «ножки» катушки, для снятия эмали.

Далее берем булавки, изоленту и батарейку. Булавки с помощью изоленты надежно прикрепляем к минусу и плюсу батарейки. Подготовленные «ножки» катушки вставляем в ушки булавок, таким образом, чтобы катушка могла свободно вращаться в подставке, но в тоже время не сильно болталась. И вот моторчик готов.

Делаем моторчик из батарейки

Теперь, когда вы знаете, как сделать моторчик из батарейки, можно подумать, где можно применить его.

Многие папы хотят порадовать своих детей и собрать с ними какую-нибудь игрушку. Это может быть машинка, вертолет или робот. Также игрушки с моторчиком можно сделать и на дистанционном управлении.

Делаем робота

Давайте рассмотрим, как сделать робота из моторчика. Для этого понадобятся некоторые детали: два моторчика по 1,5 вольта, две батарейки, два SPDT выключателя, три скрепки, шарик из пластика или металла со сквозным отверстием, корпус для батареек, провода. Приобрести все эти детали можно на радио-рынке, их стоимость составит примерно 400 рублей. Когда все детали куплены, то можно приступать и к изготовлению робота.

Сначала нарезаем проволоку по 6 сантиметров, всего должно получиться 13 таких проводков. Далее удаляем ножом или плоскогубцами изоляцию каждому проводку, с обеих сторон по одному сантиметру. При помощи паяльника закрепляем к выключателям по три проводка, а к моторчику по два. Теперь нам понадобится корпус для батареек. Он имеет черный и красный провод с одной стороны, а с другой стороны необходимо припаять еще один проводок. Затем держатель батареек переворачиваем, вверх ногами, и приклеиваем выключатели подобно букве V. После этого два моторчика приклеиваем к корпусу для батареек. Моторчики должны вращаться вперед. Теперь разгибаем большую скрепку, чтобы получилась одна проволочка, которую протаскиваем через сквозное отверстие пластикового шарика. Вся эта конструкция крепится к держателю батареек. Важно правильно спаять все проводки, это самый сложный и ответственный процесс. Роботу нужны антенны, чтобы он мог реагировать на окружающий мир и миновать препятствия. Для этого можно взять две скрепки, разогнуть и прикрепить их к SPDT выключателям, воспользоваться лучше клеем. Оси моторчиков лучше обезопасить от поломок, одев в резину. Для этого подойдет изоляция, ее нужно надеть на ось. Ну вот, простой робот из моторчика готов. Чтобы привести робота в движение, нужно вставить батарейки.

Если Вы по-прежнему задаетесь вопросом, что сделать из моторчика, то мы рекомендуем Вам самостоятельно и вплотную подойти к этому вопросу: прочитать различную литературу или просто пофантазировать. Приложите немного фантазии, и вы сможете собрать необыкновенную вещь! Этим делом Вы можете заняться вместе со своим ребенком, ведь многие дети, в особенности мальчики любят разбирать радиоуправляемые машинки и делать из их моторчиков нечто интересное. Так почему не присоединиться к столь увлекательному занятию? Из моторчика можно также собрать лодку, мельницу, наконец, банальный вентилятор. Некоторые умельцы делают такие поделки, что даже показывают их на выставках. Так что быть может и у Вас получится что-то такое, что можно будет по крайней мере поставить на полку. Впрочем, здесь не обязательно строить планы и чертежи. Немного видео-уроков (которых в сети море) и Вы быстро научитесь делать простые, но увлекательные поделки. Будет, чем удивить родных и друзей!
