Термин «мягкая кровля» объединяет в себе целую группу материалов. Это и рубероид, и рулонные наплавляемые покрытия, и мягкая черепица. Несмотря на внешние различия, все эти материалы изготовлены на базе модифицированного битума, который придает конечным кровельным изделиям мягкость и гибкость. А также одну важную особенность: они не способны сами по себе сохранять жесткую форму и выдерживать внешние нагрузки.

Битумные материалы выполняют свою функцию, только будучи уложенными на жесткий и прочный каркас. Таким каркасом при создании мягкой кровли служит обрешетка в виде ровного сплошного настила.

При устройстве разреженной конструкции, ее элементы (доски) располагаются на стропилах не сплошняком, а с определенным шагом. В среднем, этот шаг составляет 20-50 см. Такая конструкция не подходит для мягких битумных материалов, так как они будут провисать между элементами.

Мягкая кровля требует устройства сплошной обрешетки, которая представляет собой настил из досок, ОСП, фанеры. Допускается небольшой зазор между элементами, но он не должен превышать 1 см.

Виды сплошной обрешетки

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.

Монтаж однослойной сплошной обрешетки

Однослойная обрешетка укладывается непосредственно на стропила, без всяческих дополнительных элементов. Подходит для бюджетного строительства с применением рубероида, без формирования пирога утепления под кровлей.

Вариант #1 – обрешетка из досок

Для сплошного одинарного настила можно использовать шпунтованные доски или тес. Необрезные доски не подходят, так как все их неровности отразятся на поверхности мягкой кровли. И это негативно повлияет на декоративные и влагоизоляционные свойства кровли.

Такая обрешетка – самая простая и состоит из набитых поперек стропил досок.

Требования к доскам для сплошной обрешетки:

Доски должны быть гладкие, без сучков.
Их ширина – 100-140 мм, толщина – 20-37 мм (зависит от шага стропил: до 900 мм – толщина 20 мм, 900 мм – 23 мм, 1200 мм – 30 мм, 1500 мм – 37 мм).
Влажность – не больше 20%. Это обусловлено тем, что сырая древесина рано или поздно начнет рассыхаться, а элементы крепления – выпадать из нее. Кроме того, на сыром основании срок эксплуатации битумных материалов сокращается.
Доски должны быть антисептированы для предотвращения гнилостных процессов, появления жучков-древоточцев и грибкового налета.

Во время монтажа такой обрешетки, доски закрепляют поверх стропил, перпендикулярно им, вдоль конька. Так как доски имеют свойство коробиться, формируя с одной стороны вогнутый лоток, а с другой – выпуклость, обрешетку необходимо стелить лотками наверх. Тогда вода, просочившаяся через кровельный материал, попадет в лоток, проследует по тесине к карнизу и стечет по нему наружу, не попав при этом на чердак.

Монтаж ведут снизу вверх, начиная от свеса. Места стыков досок по длине укладывают на опорах (на стропилах). Гвозди (саморезы) забивают поближе к кромкам, при этом стараясь немного утопить шляпки в древесину. Между соседними досками (по высоте) оставляют еле заметный зазор – около 3 мм. Он служит для нивелирования температурных деформаций древесины, возникающих при подвижках влажности и температуры. При смене условий доски обрешетки будут сжиматься и расширяться, поэтому если закрепить их слишком плотно, вероятно появление неровностей.

Вариант #2 – обрешетка из щитовых материалов

Вместо досок на стропила можно закрепить щитовые материалы – фанеру или ОСП. Они обладают высокой влагостойкостью и гибкостью, необходимыми для долгосрочной службы на кровле.

Использование щитовых материалов позволяет ускорить процесс монтажа обрешетки и получить идеально ровную поверхность-основу для последующей раскладки рулонных материалов или битумной черепицы.

Требования для щитовых материалов:

Высокая влагостойкость. Параметрами, необходимыми для работы во влажных условиях на кровле, обладают далеко не все щитовые материалы. Среди подходящих для кровель можно отметить ОСП-3 (влагостойкая марка ориентировано-стружечных плит) и ФСФ (влагостойкая фанера).
Толщина – 9-27 мм (зависит от шага стропил: если это расстояние составляет до 600 мм, то толщина листа должна быть как минимум 9 мм, если 600 мм – 12 мм, если 900 мм – 18 мм, если 1200 мм – 21 мм, если 1500 мм – 27 мм).
Щиты должны быть пропитаны антисептиком – для защиты от грибковых поражений. Это необходимо, потому что ОСП-3 и ФСФ устойчивы только к кратковременному воздействию влаги и на кровле требуют покрытия гидроизоляционными материалами. Поэтому дополнительной защитой пренебрегать не стоит.

Листы фанеры или ОСП укладывают на стропила длинной стороной параллельно коньку. При этом стыковочные швы соседних рядов не должны совпадать. Листы монтируют в шахматном порядке, вразбежку.

Между соседними листами оставляют зазор в 2 мм, чтобы при наборе влаги не происходило их вспучивание. Если монтаж выполняется в холодный период, зазор увеличивают до 3 мм для компенсации расширения нагревающихся листов летом.

Фиксируют щиты элементами крепления (саморезами или ершеными гвоздями) на каждой стропилине – с шагом 30 см, в местах соединения торцов – с шагом 15 см, по краям – с шагом 10 см.

Монтаж двойной сплошной обрешетки

Двойная обрешетка представляет собой двухъярусную конструкцию, первый слой которой – уложенные вразрядку доски, второй сплошной слой – настил из досок, ОСП, фанеры. Двойная обрешетка считается более эффективной и надежной, чем однослойная, поэтому именно она рекомендуется при монтаже современных мягких кровель.

Конструкция может быть собрана только из досок (иногда – брусков) или из их сочетания с ОСП и фанерой.

Вариант #1 – двойная обрешетка из досок

Для основы под мягкую кровлю можно использовать только один вид материалов – доски. Из них сооружаются оба слоя обрешетки.

Требования для материалов:

Доски первого (разреженного) слоя: толщина – не менее 25 мм, ширина – 100-140 мм. Доски можно заменить на бруски 50х50 мм или 30х70 мм.
Доски второго (сплошного) слоя: толщина 20-25 мм, ширина – 50-70 мм.
Пиломатериалы предварительно покрывают антисептирующими составами.

Монтаж обрешетки несложен и выполняется по следующему алгоритму:

Вначале параллельно коньку (перпендикулярно стропильным ногам) прибивают доски или бруски с шагом, исключающим изгибание досок второго слоя, в среднем, 200-300 мм.
Сверху, на разреженную обрешетку, под углом 45° (по диагонали) прибивают доски второго слоя. Не вплотную, а с зазором до 3 мм, который сможет погасить температурные деформации древесины. Обшивку ведут по направлению от конька к карнизу.

Подобное основание, как правило, применяется при настиле рубероида. Для гибкой черепицы рекомендовано сооружать комбинированный вариант.

Вариант #2 – комбинированная двойная обрешетка

В комбинированной конструкции сочетаются несколько материалов. Первый слой – доски или бруски, второй слой – фанера или ОСП.

Традиционно комбинированная обрешетка собирается следующим образом: перпендикулярно стропилам закрепляют вразрядку доски или брусья, а поверх них – листы фанеры или ОСП. Данную технологию применяют, как правило, при сооружении холодного чердака (без пирога утепления и пленки гидроизоляции на кровле).

Если же утепление имеет место быть, то используют другой вариант обрешетки, более сложный. Вдоль стропил набивают бруски контробрешетки, поверх них, перпендикулярно, – доски первого слоя обрешетки. Завершают всю эту конструкцию щиты фанеры или ОСП. Этот вариант отличается от предыдущего, наличием контробрешетки, которая формирует вентзазор между крупнощитовым настилом и гидроизоляцией.

Требования к материалам:

Бруски контробрешетки: ровные бруски сечением 25х30 мм или 50х50 мм.
Доски разреженного слоя: толщина – 25 мм, ширина – 100-140 мм.
Фанера или ОСП-3: толщина 9-12 мм.
Материалы должны быть предварительно антисептированы.

Для того, чтобы соорудить комбинированную сплошную обрешетку, выполняют следующие действия:

При наличии теплоизоляционного пирога с гидроизоляционной пленкой устанавливают бруски контробрешетки. Их сечение может быть в пределах 20-50 мм, чаще всего 25х30 мм. Бруски закрепляют поверх стропильных ног, вдоль их. Контробрешетка служит не только для формирования вентиляционного зазора, но и для фиксации пленки гидроизоляции, которую укладывают на утепляющий материал. Если рассматривать монтажные работы поэтапно, то вначале между стропилами укладывают теплоизоляционные маты, поверх стропил и матов растягивают гидроизоляционную пленку, которую сверху прибивают брусками контробрешетки. Если теплоизоляционный пирог в кровле не предвидится, этот пункт пропускают и сразу же переходят к креплению разреженной обрешетки.
Доски обрешетки (по ширине – 100-140 мм, по толщине – 25 мм) закрепляют на бруски контробрешетки (при их наличии) или на стропила перпендикулярно. Шаг крепления гвоздями (саморезами) – 200-300 мм.
Листы ОСП-3 или фанеры размещают вдоль конька, длинной стороной поперек стропил. Монтаж ведут с разбивкой швов, то есть в шахматном порядке. Между щитами оставляют компенсационный зазор 2-3 мм. Крепление выполняют на каждой стропилине, используя для фиксации саморезы или ершеные гвозди. Шаг креплений на стропилах – 30 см. Укладывают плиты так, чтобы их кромки обязательно пришлись на опоры, там же выполняют их стыковку и тоже фиксируют элементами крепления, но уже с более частым шагом – 15 см.

Чтобы было понятнее посмотрите как это выглядит в процессе стройки:

Технология несложна, чтобы понять все ее нюансы достаточно посмотреть короткое видео:

Проверка конструкции на наличие ошибок

Когда обрешетка будет готова, следует посмотреть на нее критическим взглядом. Не были ли допущены фатальные погрешности, которые смогут оказать негативное влияние на эксплуатацию кровли?

Качественная законченная обрешетка обладает следующими свойствами:

Не прогибается под весом человека, иначе вести работы на ней и в дальнейшем ремонтировать кровлю будет проблематично.
Не имеет щелей (больше допускаемых компенсационных зазоров). Если избежать щелей не удалось, то просветы перекрывают полосками кровельной жести.
Не имеет на поверхности торчащих сучков и неутопленных гвоздей, которые могут прорвать битумные материалы мягкой кровли.
Торцы пиломатериалов, через которые впоследствии будут перегибаться битумные изделия, не острые, закруглены рубанком для предотвращения разрывов и протираний.
Все материалы для обрешетки сухие, покрыты антисептическими средствами.

Важно, чтобы сплошная обрешетка не имела вышеперечисленных изъянов. Только в этом случае рулонное покрытие или битумная черепица будут успешно выполнять свои функции.

Стало весьма популярным применение ОСБ листов для изготовления кровельных сендвич-панелей, обустройства плоских скатов и во многих других случаях при строительстве крыши. Это позволяет строить быстро и легко, а разработанные технологии с применением ориентированно-стружечных плит, давно стали стандартами современного строительства.

С какой целью применяют OSB на крыше

У популярности применения ОСБ листов (они OSB и ОСП плиты) в роли элемента крыши есть причины:

Устойчивость к влаге и перепадам температур;
Относительно низкая себестоимость изготовления на фоне дорогой фанеры;
Скорость производства работ, обеспечиваемая большой перекрываемой площадью и правильной геометрией;
Возможность быстро закончить строительство и не переплачивать подрядчикам за их труд;
Выработанная годами технология, делит сложный процесс на простые операции, которые становятся посильны для выполнения непрофессионалами;
Плита создаёт монолитную поверхность – прекрасную основу для утепления и применения мягкой кровли поверх неё;
В отличии от обрезной доски, не изменяет свою геометрию при высыхании, что является гарантией от деформаций кровельной поверхности и появления течей;
Применение СИП-панелей для каркасных домов;
Прочная увязка стропил листами ОСП увеличивает шаг между тяжёлыми несущими балками и снижает общий вес крыши и нагрузку на опоры.

Ориентированно-стружечная плита хорошо сочетается с материалами, которые создают на ней сплошной покров не требующий применения метизов. К ним относятся все виды мягкой кровли – мягкая черепица, гидроизол и рубероид, тентовые материалы, а также фальцевые покрытия.

Фантазия домостроителей не ограничивается только перечисленными конструкциями. На самом деле, это может быть любой вид покрытия, главное соблюдать технологию гидроизоляции и не позволять древесно-стружечной массе намокнуть. Но, опыт показывает, что с шифером, профнастилом, металочерепицей, оцинкованным железом и ондулином, ОСБ листы выступают в роли ветровой опоры. Это означает, что метизы должны проникать сквозь слой OSB и фиксироваться в стропилах или поверх набивается обрешётка и крепление осуществляется к ней. Иначе, со временем, саморезы и гвозди расшатываются, и резкий порыв ветра срывает покровные элементы.

Так же, OSB доска, подшитая ниже утепляющего слоя, создаст наклонную потолочную поверхность в мансарде. А обрезки и отходы от строительства с её применением, идут на изготовление тавровых стропил и несущих ферм.

Выбор ОСБ на крышу (толщина, размеры, классы)

Для использования на кровле подходит только OSB-3. В этом классе материала сбалансированы цена, прочность и влагостойкость. Ему соответствуют европейский стандарт ЕN-300 и американский R1 и R2.

Главное, на что следует обращать внимание при покупке – это наличие маркировки на всех листах в пачке, что бы недобросовестные производители не подсунули второй класс вместо третьего (по внешнему виду их не отличить). Вместо надписей на русском могут быть штампы латиницей, тогда следует искать текст: «Еxtеriоr Воnd», «Ехterior Tyре Вindеr» или R1, R2 (rооf – крыша).

Кроме этого, есть специализированные кровельные панели ОСП-3, которые конструктивно предназначены для подобных целей. Они имеют шероховатую поверхность, которая не скользит и обладает хорошей адгезией, а также, шпунтованные края, для удобного и качественного монтажа.

Все плиты, которые идут на изготовление скатов крыши должны иметь стандартный конструктивный размер (1250х2500). Такие габариты достаточно велики, чтобы быстро наращивать плоскость и, по-прежнему удобны — дают возможность переноски их поштучно одним человеком.

Оставшийся параметр – толщину листа, выбирают исходя из шага между стропилами, по таблице.

Однако, следует помнить, что в ней указаны наименьшие допустимые размеры для скатных крыш. На практике, 9 мм листы кровельщики не используют вообще – технология допускает начинать работы с 12 мм материалами. А показатели для плоских кровель следует увеличить до 18 мм. В нашей климатической зоне, такая необходимость продиктована дополнительными расчётами на снеговую нагрузку в зимний период.

Только тогда табличные показатели окажутся верны, если, на стропила набивать поперечную шаговую обрешётку.

Обустройство скатной поверхности с применением ОСП

Способов крепления ориентировано-стружечных плит всего два: непосредственно к стропилам и к дополнительной обрешётке. Оба варианта очень широко применяются на практике. Нельзя сказать, что какой-то из них лучше или хуже, но каждый способ оптимален для своих конкретных условий.

Крепление ОСБ на крыше непосредственно на стропила.

Этот вариант применяют при наличии мощных листов ОСБ, в домах чердачного типа, когда утепление крыши не производится.

Достоинства:

малое количество строительных операций на высоте;
значительная экономия – не требуется дополнительная древесина для обрешётки, не тратятся средства на утеплитель и гидроизоляцию;
быстрый срок окончания работ.

Недостатки:

верхний этаж (чердак) в доме остаётся холодным;
требуется использовать более толстые листы ОСП;
если, решено применять утеплитель, то желательно использовать негорючий пенополистирол и дополнительную обшивку листами ОСБ снизу стропил.

Некоторые строители пытаются применить монтаж на стропила с использованием утеплителя из минеральной ваты и слоёв пароизоляции, без вентиляционного зазора . Со временем, подобная ошибка приводит к порче материалов из-за разрушения вследствии застаивания избыточной влаги.

При креплении ОСБ листов к стропилам, сами листы ОСБ выполняют роль обрешетки.

Порядок производства работ по монтажу ОСБ на стропила:

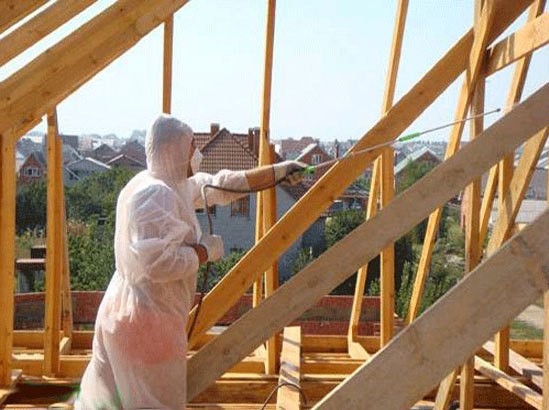

Предварительно, стропильные балки и листы обрешётки обрабатываются антисептиком для защиты от грибка, плесени и насекомых древоточцев.

2. Монтаж ведётся в сухую погоду, с перспективой закрытия древесины кровлей до дождей. Если, намечаются осадки, а работы ещё неоконченные, то понадобится защитный тент.

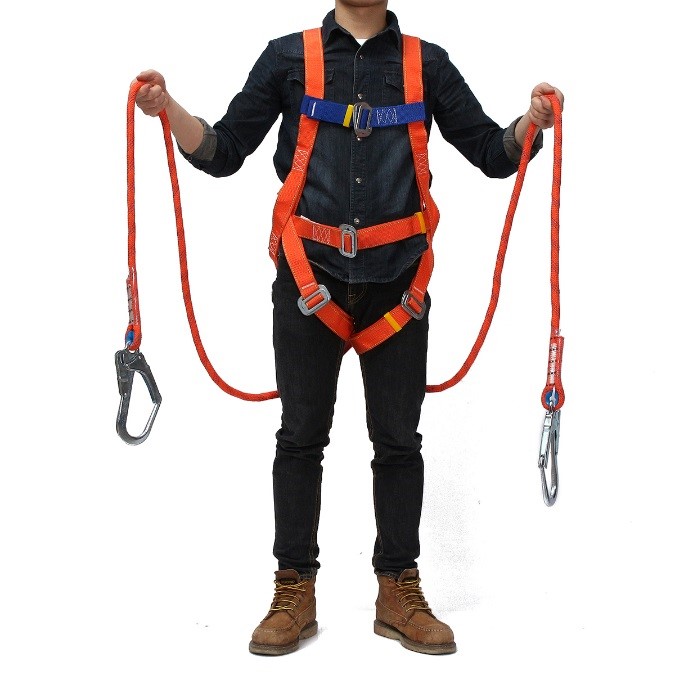

3. Продумывается безопасность — устраиваются временные полки для перемещения, закрепляются страховочные тросы для людей и фиксирующие пояса под инструмент.

4. Крепление лучше проводить гвоздями с ершёной насечкой, размером 70-100 мм (в зависимости от толщины материала). Применение гвоздей ускоряет процесс и делает соединение долговечней.

5. Нижние края скатов обшиваются прогонами, которым не так страшно намокание. Они обеспечивают ровный стартовый уступ для предотвращения соскальзывания плит.

6. Строительной маркировочной нитью намечаются поперечные контрольные линии на опорах по размерам имеющихся листов. Подшивку необходимо выполнять строго по разметке. О том как наносится разметка маркировочной нитью (она же отбойная) можно прочитать в статье: .

7. ОСБ панели располагают поперёк опор. Укладку начинают с середины ряда, с расчётом, что последние панели в ряду отрежутся наполовину. Отрезанные половинки подойдут для укладки следующего ряда, чтобы сместить стыки в ряду на следующую опору. Раскрой и обрезку выполняют на месте с помощью круговой пилы. Остатки материала с косым срезом не выбрасывают – они являются готовыми заготовками для верхнего ряда.

8. Между смежными листами оставляют компенсационный зазор в 3 мм.

9. Шаг забивания метизов: 15 см – на стыках, 30 см – на опорных стропилах, 10 см по краю крыши.

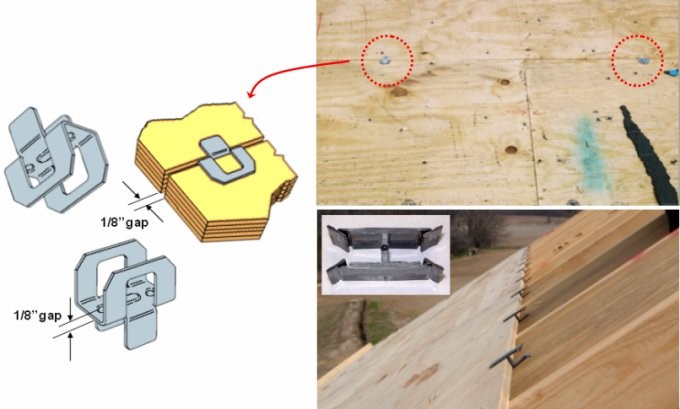

10. Для надёжности, между рядами ОСП листов устанавливаются дополнительные фиксаторы.

11. Если, угол наклона крыши большой, саморезами крепятся временные опорные бруски для ходьбы по ним.

12. В последнюю очередь подшивается область верхнего конька остатками полос материала.

Технология требует, чтобы шаг между стропилами был кратен размерам OSB. И листы при укладке должны сопрягаться между собой ровно посредине балок с нахлёстом на балку в 5 см (или более).

Наглядно с технологией подшивки на стропила можно ознакомиться в этом видео:

Крепление ОСБ на крыше к обрешётке.

Этот вариант применяют для создания вентиляционных зазоров, если требуется утеплять скат крыши или листы ориентированно-стружечной плиты (ОСП) слишком тонкие и требуется дополнительная опора.

Достоинства:

создание качественных надёжных сендвич-панелей, которые сделают комфортным обитание на верхнем мансардном этаже;
экономия на закупке ОСП листов – теперь можно применить 9 мм толщину;

Недостатки:

большой объём работ и расходных материалов;

Порядок производства работ по монтажу ОСБ через обрешетку:

Все виды работ, которые выполняются в предыдущем варианте, актуальны и для этого способа, с той разницей, что монтаж будет происходить к обрешётке, вдобавок, предварительно обустраиваются внутренние технологические слои.

Кровельный пирог с использованием ОСБ листов на крыше

2. С нижней стороны стропил пристреливается строительным степлером диффузионная гидроизоляция. Полосы плёнки следует крепить горизонтально, начиная с верхней. Стыки рулонных полос пароотводящей мембраны проклеиваются акриловым скотчем, с нахлёстом в 10-15 см. Аналогично, проходят скотчем весь периметр пароизоляционного слоя, прикрепляя плёнку к несущим деревянным конструкциям. Нужно обращать внимание на то, чтобы полотно правильной стороной было обращено внутрь, тогда плёнка будет эффективно блокировать влагу, попадающую из помещения в теплоизоляционный слой.

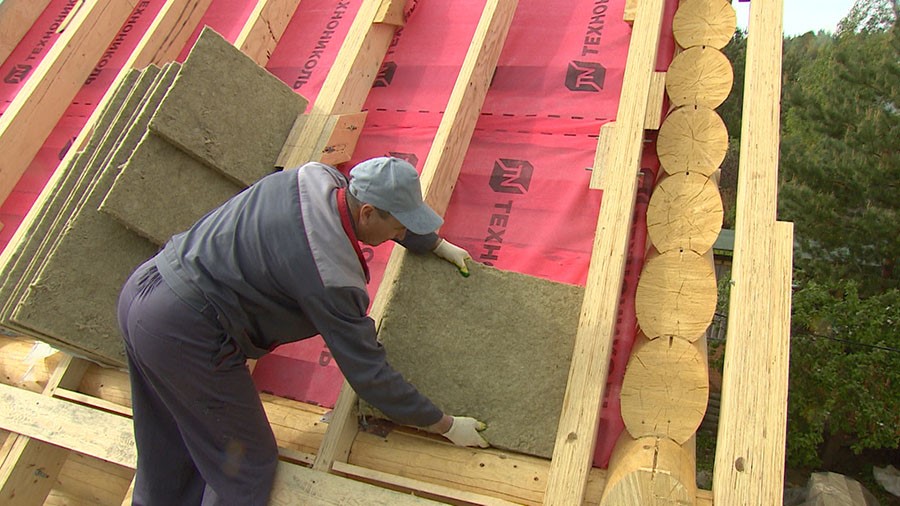

3. Минеральная утепляющая вата раскраивается на части, которые уплотнённо ложатся между несущими балками. Она должна распираться между стропилами и не проваливаться, а слой пароизоляции под ней, выполняет роль дополнительной фиксации. В дальнейшем, снизу будут пробиты контррейки, которые создадут дополнительную опору для теплоизоляции.

4. Сверху стропил настилается ещё один слой диффузионной трёхслойной мембраны (например, EURОТОР N35, RАNККА, ЮTAКOH), который обращён шероховатой стороной вверх. Он блокирует попадание внешней влаги (туман, роса, течи) и отводит лишние пары из утеплителя. Перехлёст проклеенных стыков, должен равняться 10-15 см и идти в правильной последовательности. Для этого, раскатку рулонов следует производить горизонтально и крепить полосы правильно, начиная с нижней. Первая нижняя полоса должна выступать за контур утеплителя на 15-20 см вниз.

5. Бруски и доски, из которых будет изготовлена обрешётка, обрабатываются антисептиком.

6. По поверхности пароизоляционной мембраны, строго над каждым стропилом, проклеивается уплотнительная лента.

7. Контробрешётка из брусков сечением 50х50 мм пробивается поверх стропил, по полосам уплотнительной ленты. Она создаст вентиляционный зазор в 5 см для отвода влаги, которая скапливается на гидроизоляционном слое. Для лучшей циркуляции воздуха, в брусках устраиваются разрывы, идущие в шахматном порядке.

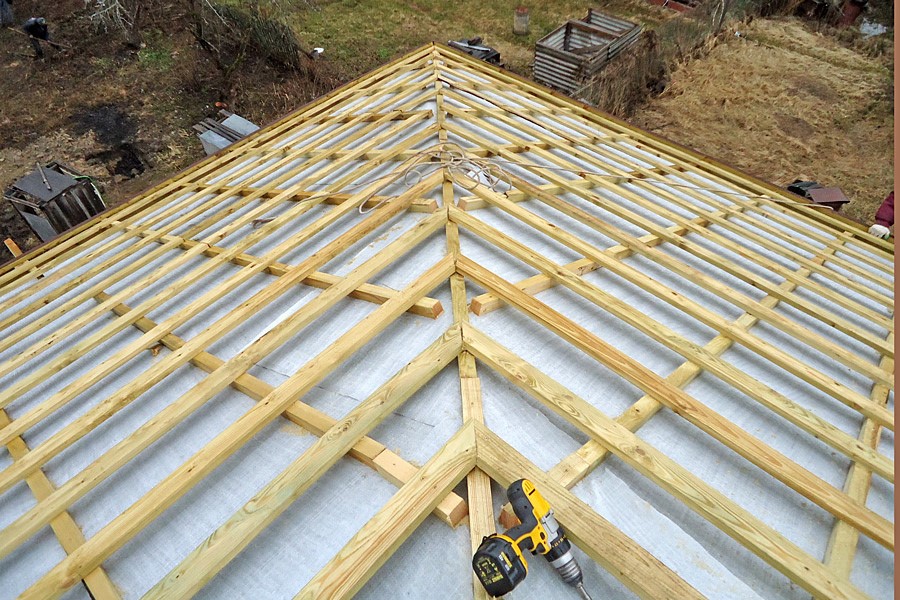

Контробрешётка с обрешёткой.

8. На этом этапе можно начинать крепить ОСП листы, но, для дополнительного усиления опоры, желательно пробить дюймовую доску в качестве шаговой обрешётки. Максимальное расстояние между центрами досок принимается в 45 см, а если используется ОСБ 9 мм, то обрешётку крепят практически всплошную.

9. В конце настилают ориентированно-стружечную плиту, закрепляя её саморезами к доскам с обрешёткой.

На видео представлен монтаж ОСП на обрешётку:

Обустройство финишного кровельного покрытия

Для образования качественного, надёжного и долговечного кровельного покрытия, поверхность, образованную ОСП, чаще всего покрывают мягкой черепицей.

Другие виды кровельных материалов не так надёжны или применение их не является целесообразным в данных условиях.

Порядок выполнения работ:

Продумывается и обустраивается капельная и водосточная система по краям крыши. Она выполняется при помощи карнизных планок и желобов.

2. Настилается гидроизоляционный ковёр. При больших углах наклона, свыше 18 градусов, допускается укладывать его только в местах перегиба: коньки, ендовы, нижняя и фронтонная граница крыши. Рулоны гидроизоляции имеют самоклеящийся слой, покрытый полиэтиленовой плёнкой. Для дополнительной фиксации используется битумная мастика и гвозди для толей.

3. Устилку производят горизонтальными полосами снизу-вверх, нижней границей укладки является карнизная планка (5 см от перегиба), перехлёст стыков между полосами в 10-15 сантиметров промазывают мастикой. Особое внимание уделяют конькам, ендовам, выходам труб и фронтонам.

4. Производят разметку крыши с устланным гидроизоляционным ковром. Это выполняют при помощи разметочной нити. Полученные линии будут служить ориентиром для укладки битумной черепицы.

5. Мягкая черепица настилается на битумный клей с дополнительным креплением на гвозди по верхней границе каждого элемента. Верхний элемент черепицы накрывает своими лепестками вбитые гвозди на нижнем.

6. Ряды черепицы ориентируют по разметке, начиная с 5 мм ниже края гидроизоляционного ковра, смещая каждый новый ряд на половину лепестка вверх.

7. Готовая крыша может быть оборудована аэраторами, для улучшения слоевой вентиляции.

Аэратор.

В следующем ролике представлена вся технология от первого до последнего шага:

Черновое потолочное покрытие в мансарде

Для декоративной финишной отделки слои кровельного пирога покрывают изнутри плитами ОСП, толщиной 6-9 мм. Непосредственно на стропила подшивать листы нельзя, необходимо получить 5 сантиметровый вентиляционный зазор. Для этого, на несущие балки набивают контрбрусы 50х50 мм.

К полученной обрешётке на саморезы фиксируют ОСБ панели. Фиксацию выполняют с соблюдением правил монтажа ориентированно-стружечной плиты к потолкам с перспективой декоративной отделки в будущем.

Многие тысячи жилищ были обустроены кровлей по описываемой технологии. Опыт применения в несколько десятилетий показал, что данный метод является надёжным и испытанным на практике. При соблюдении технологии на всех этапах работ, полученное кровельное покрытие получается долговечным и функциональным.

Основная сфера применения ОСБ плит – это обустройство конструкционных элементов здания: крыши, пола, стен. При этом монтаж осб плит имеет некоторые особенности, знание которых поможет сделать обшивку качественной и долговечной. До того, как начать монтаж, необходимо определиться с выбором метизов, которые будут играть главную роль при закреплении ОСБ.

Применяемые гвозди и шурупы

Существует множество разновидностей гвоздей, которые используются в зависимости от места крепления плиты и её веса:

отделочные: используют там, где желательна маскировка и вероятность выдергивания сведена к минимуму. Часто применяют совместно с клеем.
круглые без шляпки: нужны при настилании полов, при монтаже каркасных конструкций и при закреплении плит, имеющих шпунтовое соединение
со шляпкой: применяются там, где нет необходимости в маскировке;

Также существуют специальные гвозди, имеющие нарезку кольцевого или винтового типа. Такие метизы лучше удерживают прибитую плиту, но плохо поддаются выдергиванию.

Лучше всего крепить панели посредством шурупов, предназначенных для работы с деревом - надежность крепления резко возрастает. При этом допускается использование гораздо меньшего числа шурупов, если сравнивать с количеством гвоздей. При необходимости шуруп можно запросто вывернуть, переключив шуруповерт на реверс.

Отделка крыши

До начала монтажа необходимо удостовериться в параллельности обрешетки или стропильных ног. Поверхность должна быть выровненной, а несоблюдение этого требования ведет к невозможности надежного соединения паз-гребень.

Если подготовленные к монтажу плиты попали под дождь, то их перед укладкой необходимо просушить.

До монтажа следует убедиться, что чердачное пространство имеет соответствующую вентиляцию (общая площадь вентиляционных отверстий должна быть не менее 1/150 от всей площади по горизонтали).

Наибольшая часть эксплуатационной нагрузки должна ложиться на длинную ось плиты. Сочленение коротких торцов должно осуществляться на подпорках крыши. Длинные стороны стыкуются на вспомогательных опорах, способ соединения – паз-гребень или Н-образные скобки.

Если у плит края ровные (т.е. отсутствует шип и паз), то следует оставлять дилятационный зазор в 3 миллиметра. Это даст возможность материалу изменять размеры при перепадах температуры без ущерба для качества покрытия.

Плита должна лежать, как минимум, на 2-х опорах (на них и должно приходиться соединение). Ниже показана зависимость расстояния между элементами обрешетки от толщины ОСБ (для крыш, имеющих наклон не более 14-ти градусов):

1м: толщина плиты от 18-ти мм;
0,8 метра: толщина от 15-ти мм;
0,6 метра: толщина от 12-ти мм.

При укладке плиты рядом с дымоходом необходимо соблюдать установленные СНиПом нормы. Качественное крепление осб плиты к стропилам возможно с использованием кольцевых гвоздей от 4,5 до 7,5 см длиной, либо спиральных длиной в 5,1 см. Расстояние до края плиты не может быть менее 10 мм.

Монтаж ОСБ на стены

Монтаж может идти двумя способами: в горизонтальном положении или вертикальном.

При обходе оконных, дверных проёмов необходимо оставлять зазор примерно в 3 мм.

При расстоянии меж опорами стены в 40-60 см рекомендуется обшивка стен осб плитой толщиной в 1,2 см. Если необходима теплоизоляция, то её следует организовать до крепления плит. В качестве теплоизолирующего материала предпочтение стоит отдать минеральной вате.

Для крепления плит применяются двухдюймовые спиральные гвозди (51 мм) либо кольцевые длиной от 4,5 до 7,5 см. Вбивать их необходимо каждые 30 см в промежуточные подпорки. На местах соединения плит гвозди вбиваются через каждые 15 см. С краю гвозди должны забиваться с шагом в 10 см (не ближе 1 см от края).

Также должны быть оставлены дилятационные зазоры:

между верхним краем плиты и венцовой балкой: 1 см;
между нижним краем плиты и фундаментной стеной: 1см;
между плитами, не имеющими паз-гребневого соединения: 0, 3 см.

Укладка на пол

Перед укладкой материала, необходимо сделать гидроизоляцию (если пол делается на первом этаже).

Соединять плиты ОСБ следует на лагах. Если нет пазов и гребней, выдерживайте тот же зазор в 3 миллиметра. Если предусматривается обустройство плавающего пола, то оставьте зазор между стеной и краем плиты в 1,2 см.

Листы ОСБ должны укладываться перпендикулярно по отношению к лагам. Длинные края плит должны соединяться между собой посредством паза и гребня, а при их отсутствии – Н-образными скобками. Желательно, чтобы соединение лежало на вспомогательной опоре. Короткие стороны плиты обязательно должны соединяться на лагах. Ниже показана зависимость толщины плиты от расстояния между лагами:

от 1,5 до 1,8 см: расстояние меж лагами не более 40 см;
от 1,8 до 2,2 см: не более 50-ти см;
от 2,2 см: расстояние – 60 см.

Для крепления используются такие же типы гвоздей, которые требует обшивка стен осб и обустройство крыши. На промежуточных опорах гвозди забиваются с шагом в 30 см, в местах сочленения плит – с шагом в 15 см.

Для повышения жёсткости всего покрытия, придания ему целостного вида, можно плиты приклеить к лагам. Также нелишним будет проклейка соединения паз-гребень.

Использовать необходимо только синтетический клей (составы на водной основе неэффективны из-за присутствия в структуре плиты парафина).

Отделка OSB

После закрепления понадобится отделка стен из ОСБ. Самый распространенный способ – шпатлевка. Этот метод позволяет герметизировать все щели в местах соединений для предотвращения проникновения влаги. Плюс к этому, качественно проведенная работа поможет подготовить плиты к возможной дальнейшей отделке (например, покрытию лаком или окраске).

Для получения эстетически привлекательного вида лучше использовать плиты, специально отшлифованные производителем. В этом случае придётся меньше затрачивать времени и материала на будущую отделку.

Перед проведением работ следует пройтись по плите наждачкой с мелкой насечкой, а затем покрыть поверхность грунтовкой (она должна быть не на водяной основе). Далее необходимо выбрать, чем шпаклевать ОСБ. Лучше, если выбранный вами состав будет бесцветным. Для этого используйте один из видов шпатлевки.

После завершения этого этапа можно подумать чем отделать стены из ОСБ. Например, это может быть, лакировка. Плиту следует покрывать лаком в 3-4 приёма с полной просушкой каждого слоя. Покрытие лаком придаст блеск поверхности и обеспечит надежную защиту от проникновения влаги.

Другой способ отделки – покраска. Используйте краску, не содержащую в своём составе воды. После грунтования и нанесения шпатлевки на плиту ОСБ, ее можно даже ламинировать или отделать специальной пленкой.

Большинство способов отделки дома доступны после того, как была произведена обшивка стен OSB плитой с соблюдением технологий и рекомендаций компании-изготовителя.

Монтаж осб плит: обшивка стен, крепление, отделка поверхности

Монтаж ОСБ плит - правильная обшивка и крепление к несущим конструкциям Основная сфера применения ОСБ плит – это обустройство конструкционных элементов здания: крыши, пола, стен. При этом

Крепление плит ОСБ на стены внутри дома. Технология внутренней обшивки OSB листами.

Прежде чем говорить о технических деталях и тонкостях внутренней обшивки OSB или ОСП плитами (они же ОСП, ОСБ листы), стоит задуматься о целесообразности этого мероприятия. Монтаж плит OSB внутри помещения имеет место в двух случаях, а именно:

Если у вас каркасный дом и каркас ещё не обшит.
Если рисунок и фактура OSB плит являются элементом декора.

Если же вам нужно просто выровнять стены, то для этой цели лучше подойдет гипсокартон, так как он дешевле и с ним удобней работать в процессе монтажа и дальнейшей отделки.

Технологии внешней обшивки дома изложены в статье: крепление плит ОСБ с внешней стороны. Здесь рассмотрим вопрос правильного монтажа ОСБ плит на стены внутри дома.

Выбор плит для монтажа ОСБ на стены внутри дома

При использовании любого материала внутри дома в том числе и ОСП плит следует обратить внимание на его безвредность для здоровья обитателей этого дома. Вот уже 34 года прошло с появления OSB плит и все эти годы не прекращаются споры об экологичности плит OSB. На самом деле для этих споров есть основания, так как действительно при склейке щепы, используются полимерные смолы содержащие формальдегид. Но формальдегид встречается и во многих других окружающих вещах, например в тканях в мебели из ЛДСП, продуктах горения и др.

ОСБ плиты на стенах внутри дома.

Чтобы исключить отравление людей формальдегидом, просвещенные европейцы установили контроль над производством плит OSB и разделили вредность плит на классы. Плиты с классом эмиссии формальдегида E1 являются безвредными для здоровья человека и применяются в строительстве жилых домов. Поэтому при покупке OSB панелей выбирайте надежного и проверенного производителя, так как от этого может зависеть ваше здоровье. Лучше всяких слов об экологичности OSB панелей скажет Австрийский четырехзвездочный отель Arlmont, внутренняя отделка которого изобилует OSB панелями.

Отель Arlmont, во внутренней отделке использованы OSB листы.

ОСБ плиты разделяются на классы по водостойкости:

OSB-1 - класс плиты наиболее подверженный воздействию влаги, и имеет самую низкую прочность. Такие плиты используются для производства мебели.

OSB-2 - класс плит с такой же влагостойкостью как и OSB-1, но более прочный. Такие плиты можно применять для обшивки стен в сухих помещениях.

OSB-3 - влагостойкие плиты с высокой прочностью. Они подходят для монтажа во влажных помещениях. Но при длительном контакте с водой деформируются.

OSB-4 - плиты обладающие максимальной влагостойкостью. Они способны выдерживать длительный контакт с водой.

Плиты OSB4 не имеют широкой популярности из-за своей цены, которая всреднем в два раза выше чем у плит OSB3. Поэтому широко пользуются плиты OSB3. Если их обработать грунтовкой или покрасить краской, то такие плиты становятся стойкими к длительным контактам с водой.

Обшивка стен каркасного дома изнутри

Прежде чем приступить к внутренней обшивке каркасного дома, необходимо утеплить стены, закрыть каркас снаружи и утеплитель пароизоляцией.

Утеплять стены рекомендуется минеральной ватой, и лучше плитной, так как с ней проще работать, чем с пенополистиролом, она лучше держится в вертикальных конструкциях и не оседает вниз, что бывает с утеплителями из стекловолокна. Другие утеплители не исключаются и тоже подходят для утепления стен каркасного дома. Более подробно с различными утеплителями можно познакомиться в статье: выбор утеплителя.

После утепления стен, их необходимо закрыть пароизоляцией. Пароизоляционная мембрана защищает стену от проникновения в неё влаги, что сохранит каркас дома и утеплитель сухим. Крепится пароизоляция обычным строительным степлером, с нахлестом в 10-15 см и склеивается между собой специальным двухсторонним скотчем.

Пример конструкции стены каркасного дома. С внутренней стороны на каркас уложена пароизоляционная плёнка, поверх неё крепятся ОСП плиты.

Сама обшивка производится следующим образом, листы друг за другом поочередно прикручиваются к каркасу дома. Зазор между листами 3 мм. Прикручиваются листы саморезами по дереву длиной 35-40 мм. Все отверстия (для окон, дверей, монтажные отверстия) вырезаются лобзиком.

Декоративная обшивка стен OSB плитами и устройство обрешетки

В качестве обрешётки лучше всего использовать металлический профиль как для гипоскартона. Он прост в монтаже и не подвержен деформациям как дерево. При выборе деревянных брусков для обрешетки лучше использовать бруски из высушенного дерева, потому что такие бруски меньше изгибаются и скручиваются при усыхании. Технологии монтажа в обоих случаях принципиально не отличаются, поэтому рассмотрим их на примере обрешётки из металлических профилей.

Для того чтобы обшить внутренние стены плитами OSB, необходимо начать с установки обрешетки на стены помещения.

Технология монтажа обрешётки выглядит выглядит следующим образом:

1. Сначала нужно установить стартовый профиль, который монтируется на прилегающие стены, пол и потолок как на рисунке 1. По бокам профиль должен стоять строго вертикально и замыкаться по периметру с верхним и нижним профилем.

Рисунок 1. Стартовый профиль монтируется к прилегающей стене. И замыкается с верхним и нижнем профилем.

2. После установки стартового профиля, необходимо сделать разметку на стене для подвесов. Так как подвесы будут держать вертикальные стойки обрешетки, разметить нужно таким образом, чтобы два цельных листа OSB смыкались посередине профиля, так же нужно установить по одному профилю в центре каждого цельного листа OSB.

Подвесы крепят к стене. К ним крепится обрешетка.

3. Монтируем профиль. Важно при фиксации профиля на подвесах, контролировать плоскость обрешетки правилом, чтобы в дальнейшем не образовалось «ямы» или «пуза» на стене.

Монтаж ОСБ плит на внутреннюю стену с использованием обрешётки.

После монтажа обрешетки, прикручиваем на саморезы OSB панели с зазорами в 3 миллиметра между ними. Зазоры позволяют в будущем избежать деформации плит из-за их расширений при изменении влажности. После монтажа готовые стены можно покрыть лаком или затонировать, исходя из индивидуальных предпочтений.

Монтаж листов ОСБ на стены внутри дома

Технологии правильного монтажа ОСБ листов на внутренние стены. Как правильно крепить ОСБ на стены внутри дома. Обшивка каркасного дома. Монтаж с обрешёткой.

Очень удобный и многофункциональный материал для разных строительных работ – ориентированно-стружечные плиты. Поскольку технология производства данных плит не сложная, для внутренних отделочных работ мастер может выбрать какой-то конкретный вариант из четырёх видов плит ОСБ или же рассмотреть специальные типы данных плит.

Из чего же состоят листы данных изделий? Всё просто – задействуется деревянная щепа (в ход идут плоские фрагменты), стружка: данные материалы склеиваются и получается на самом деле отличный отделочный материал. Три-четыре слоя щепы или стружки – именно такие показатели можно назвать оптимальными. Монтаж ОСБ на стены – это более предпочтительно, чем применение того же ДСП.

Впрочем, ориентированно-стружечные плиты – своеобразная модификация древесноволокнистого материала, некий его современный аналог. Если финансы позволяют, лучше выбирать для облицовочных работ всё-таки OSB (от фанеры или ДСП сегодня всё чаще отказываются).

Область применения ОСБ, классификация плит

Отделку домов внутри часто выполняют ОСБ плитами

Прежде чем рассмотреть классификацию плит и решить, чем лучше из ОСБ отделать стены, важно обратить внимание и на характеристики такого материала.

Виды OSB плит

Тут всё обстоит следующим образом :

Плиты ОСБ первого класса – их обычно выбирают для таких помещений, где низкий уровень влажности;
Тип второй – материал можно смело выбирать для сухих помещений, его даже используют как конструкционный элемент во время строительных работ;
3 тип OSB – данные плиты применяют в тех помещениях, где наблюдается высокий уровень влажности;
Четвёртая разновидность таких изделий – применяется для облицовки конструкций, которые способны справиться даже с существенными механическими нагрузками. Причём, речь идёт об условиях, где высокий уровень влажности.

Область применения

Материал имеет широкую область применения

Об области применения можно сказать одно – монтаж ОСБ задача действительно актуальная, так как такие плиты применяются во многих строительных аспектах.

Просто у этого материала такая технология изготовления, за счёт которой все внутренние дефекты просто исключаются (в то же время, у ДСП листов они весьма часто проявляются – пустоты, неравномерные заполнения). За счёт всего этого OSB более предпочтительный вариант – он не деформируется, не даёт усадки.

Инструменты, нужные для работы с ОСБ, есть в любом хозяйстве

А теперь подробно – где именно можно использовать такой материал ?

Часто для стен обшивка ОСБ является очень выгодным решением. За счёт такого подхода дом получает надёжную защиту от сырости, при этом обретает также дополнительное утепление. Что самое приятное здесь: в дополнительных отделочных работах нет никакой необходимости после монтажа OSB;
В возведении каркасно-щитовых домов обычно применяют ОСБ плиты, которые обладают высоким уровнем влагостойкости;
Так как материал обладает таким ценным качеством, из него получается достойная многоразовая опалубка;
Её используют в виде основы, когда делают наружную облицовку стен, а также во внутренних работах – если осуществляется отделка деревянных загородных домов, коттеджей (из бруса, оцилиндрованного бревна);
Плиты ОСБ – ваш верный помощник, если вы делаете обрешётку, стропила для кровли. Данный материал может работать даже под серьёзной нагрузкой – он точно выдержит вес не только самой кровли, но и всех сопутствующих нагрузок (ветер, снег) – даже в том случае, если на крышу уложили натуральную черепицу (материал, который весит нимало);
Если в доме надо выровнять полы или настелить их с нуля – тут снова вы можете обратить внимание на монтаж ОСБ. Просто такая плита – идеальный вариант для создания очень прочной, ровный основы. Лучше не найти под дощатые половицы, ковры или иные покрытия;
Уделите особенное внимание процессу, когда надо стыки плит подогнать по плоскости. При необходимости их обязательно надо равнять – без этого никак.

Интересный момент – в качестве подстилающих слоёв далеко не от каждого производителя можно использовать ОСБ плиты – в случае организации напольных покрытий. А укладку панелей осуществляют так, чтобы вверх располагалась гладкая сторона.

Что ещё надо знать мастеру ? Следующее :

Наносить на плиты дополнительное защитное покрытие в виде краски или лака не надо – у материала изначально имеется отличная защита в виде специальной пропитки;
Обрабатывать плиты не так уж трудно – примерно также, как и обычную древесину. Шурупы, гвозди на поверхности держатся превосходно. ОСБ плиты не боятся гниения, грибковых воздействий, декоративные качества такого материала на высоте;
OSB панели сегодня нередко используют в мебельном производстве – ведь это великолепная альтернатива натуральному древесному массиву (зато в плане стоимости – ощутимо выгоднее);
Весит материал не так уж много – поэтому прекрасно подходит для отделочных, строительных, покрасочных работ и не только.

Как отделать дом быстрее

Материал крепить легко – этим можно объяснить его популярность

Вполне логично, что любой хозяин хочет быстрее въехать в свой дом – особенно, если строительство ведётся самостоятельно. Частные коттеджи находятся отдельно от соседних строений – так что в такой конструкции можно не волноваться о соседях.

Тут может появиться вполне обоснованный вопрос: может быть не делать черновую обшивку – а сразу крепить отделочные ОСБ материалы прямо на каркасные стойки?

Допускается ли такой подход к делу, или это исключено?

Если вы обратите внимание на инструкции, составленные профессионалами – сразу станет ясно: так делать нельзя. Там же будут и обоснования такому выводу. Просто, дом важно утеплять – лишь в этой ситуации в нём будет комфортно (тем более, в РФ зимы холодные – практически на всей территории).

Зачем вообще требуются укосы каркаса – нижние и верхние? Тут всё просто: они формируют пространственную жёсткость – вместе с обшивкой. Их же можно назвать обязательными элементами, если рассматривать конструкцию любого каркасного строения.

Каркас, который не имеет укосов, даже с обшивкой сохранит свою подвижность – как и в случае, когда таковые имеются. Однако, если обшивки нет – можете сами представить, какие могут быть последствия.

Наружная черновая обшивка стен

Монтаж ОСБ может быть выполнен и снаружи

Для черновой обшивки используют сегодня очень много разных материалов. Выбор тут точно есть – с этим согласятся все. Обратите внимание хотя бы на такие варианты:

Любая из этих поверхностей нуждается в чистовой отделке: это может быть обшивка сайдингом, облицовка штукатуркой – с сеткой или слоем пенопласта. Есть мнение, что даже обшивка доской может быть оставлена в качестве чистовой отделки – но в этом случае надо будет древесину обработать дополнительно. Под досками также устраивается гидро- ветрозащита стен.

В кровельных работах такие плиты тоже используют постоянно

Вы должны учесть следующее: каркас отделывать доской не рекомендуют – без черновой, предварительной зашивки OSB плитами. В противном случае есть риск того, что осенью или весной доски выкрутятся. Кроме того, это важно для пространственной жёсткости каркаса.

Меньше стыков вы получите благодаря площади листов ОСБ – чего нельзя сказать про работу с иными материалами. Отделку OSB обычно делают материалом, толщина которого составляет 11-13 мм.

Рассмотрим более подробнее :

Крепление ОСБ плит производится к стойкам так, чтобы по середине находился стык. А между плитами должен оставаться небольшой зазор – вполне достаточно трёх-пяти миллиметров;
Листом полностью перекрывается нижняя обвязка;
С этажностью дома тесно связана верхняя обвязка. Она будет скрыта целиком – а с краем обвязки будет совмещён край ОСБ плиты в том случае, если конструкция имеет всего один этаж;
Когда здание состоит из двух этажей, лист располагается следующим образом: он должен заходить на стойки сразу обоих этажей. Но где-то серединой листа верхняя обвязка перекрывается. Данное условие нельзя назвать обязательным, но если оно выполнено – жёсткость конструкции ощутимо возрастает, что идёт строению на пользу;
Обшивка плитами ОСБ, когда осуществляется крепеж к оконному проёму в двухэтажных домах, должна производиться цельным листом – именно так советуют профессионалы. Тогда все стыки можно вынести на соседние стойки за пределы стоек проёма. В плите просто прорезают оконный проём – ничего сложного в такой работе нет;
Когда выполняют горизонтальные или вертикальные перемычки в каркасе, получается очень удобная стыковка плит. В том случае, если у данных перемычек то же самое сечение, что и у стоек – а такое бывает часто;
Для крепления выбираются спиральные гвозди. Подойдут также саморезы – длиной 0,5 или 0,45 см. Отказываться от комбинированного крепежа (как гвозди, так и саморезы) тоже не стоит – подобное решение считается очень качественным.

Помните о том, что базовые правила выполнения крепежных работ надо обязательно соблюдать .

Отделку ОСБ плит на промежуточных участках принято фиксировать через каждые 300 мм;
Через 150 мм закрепляют места, где стыкуются плиты;
Через 100 мм надо прошивать наружный край.

Помещение, стены которого обшиты OSB

Также, вы должны знать :

Супердиффузионную мембрану устанавливают в зависимости от того, какова черновая зашивка материалами, что собой представляет чистовая отделка. К примеру, мембрану нередко крепят вплотную на утеплитель – к стойкам каркаса;
Делают обрешётку (тут идут в ход рейки из дерева, сечение которых 2 на 5 или 3 на 5 см. Благодаря такой конструкции будет достигнут нужный зазор. Потом уже можно отделать поверхность ОСБ плитами, СМЛ, ЦСП или обшить досками;
Изнутри помещения при помощи плёнки можно сделать пароизоляцию стен. Материал устанавливают таким образом, чтобы он прилегал к утеплителю достаточно плотно. Для крепления используется степлер строительный. Внахлёст делают стыковку – 150-200 мм, стыки обязательно надо проклеить скотчем.

Плиты можно укладывать на пол – многие так и делают

Отделка конструкции внутри

Многие отказываются от использования листов гипсокартона в пользу ОСБ плит

Что лучше: обшивка ОСБ или же облицовка гипсокартоном? Многие однозначно склоняются в пользу варианта номер один – когда речь идёт о внутренних отделочных работах в доме. Достаточно сложно сохранить стойки каркаса в абсолютно ровном состоянии – когда ведётся работа, то же касается и гипсокартона.

Просто листы этого материала – более мягкие, если сравнивать с плитами osb. Они запросто будут повторять все неровности – так что потом придётся потрудиться для получения совершенно ровной поверхности – больше слоёв для выравнивания надо будет нанести.

ОСБ плита по своей структуре на порядок жёстче, чем листы гипсокартона, так что все огрехи можно в определённой степени сгладить. После уже приступают к выполнению работ, связанных с чистовой отделкой.

OSB-3 плиты и кровельные работы

В кровельных работах у материала есть свои преимущества

Кровельные работы – очень популярный способ для применения такого материала, как плиты ОСБ. Кстати, чтобы покрыть крышу плитами ОСБ-3, вполне достаточно толщины материала 0,18 см.

Как замковый, так и ровный край могут иметь изделия. Первый вариант более предпочтителен;
Между несущими балками расстояние не должно быть более чем 609 мм – это касается как организации покатых, так и при устройстве плоских крыш;
Способны ли плиты расширяться – это имеет большое значение. На каждый погонный метр принято оставлять зазор: вполне достаточно 2 мм (поверьте, этого хватит);
Когда кладут плиты с ровными краями, зазор уже делают чуть больше – 3 мм. Оставляют его по периметру каждой плиты – только так можно добиться оптимальных результатов;
Для крепления ОСБ к крыше выбирают гвозди. Крепят к поддерживающим опорам. Между ними должно быть расстояние: 10 см или даже больше;
Отделка плит ОСБ прикрепляется гвоздями – они должны иметь длину, которая превышает толщину плиты в два-два с половиной раза (а то и больше) – это вполне нормально.

Каркасное строительство в разгаре – обшивка плитами присутствует

Если отделка интерьера выполняется при помощи ОСБ панелей – тут можно отметить следующее: будет лучше смотреться плита из шлифованных панелей, если в вашем пространстве очень важен внешний вид. Для отделки таких плит лучше не использовать керамическую плитку или обойные полотна – так рекомендуют сами производители. И к их мнению лучше всего прислушаться!

Обшивка внутренних стен ОСБ плитой

Финишная отделка стен и нанесение декоративного покрытия имеют огромное значение в составлении дизайна помещения. Еще совсем недавно получение ровной плоскости являлось сложным и трудоемким процессом, требующим наличия определенных навыков.

С появлением новых строительных материалов сделать ее может практически каждый. Монтаж ОСБ на стены является одним из возможных вариантов облицовки стен, выполнить который своими руками не составит большого труда.

Особенности плиты ОСБ и основные этапы обшивки стены

Современные методы внутренней отделки разительно отличаются от тех, которые использовались еще 10-15 лет назад. Длительный и сложный процесс отштукатуривания поверхностей сменили более простые варианты отделки, основанные на использовании гипсокартона и плит ОСБ. При этом именно ориентированно-стружечная плита обладает всеми необходимыми качествами, которые выделяют ее среди других стройматериалов, представленных на рынке.

ОСБ является листовым материалом, который состоит из древесной стружки, пропитанной специальным клеящим составом и сильно спрессованной. Благодаря подобной структуре материал способен выдерживать колоссальные продольные нагрузки и достаточно хорошо противостоит поперечным воздействиям.

Поверхность готовой плиты покрывается дополнительным слоем жидкого парафина и смолами, которые делают ее невосприимчивой к воздействию влажной среды. В зависимости от маркировки варьируется и степень защищенности листа. Наибольшей невосприимчивостью к влажности отличается ОСБ-3 и ОСБ-4. Поэтому подобный материал чаще всего используется для создания наружного покрытия и внутренней отделки помещений с повышенным уровнем влажности, наподобие кухни или ванной комнаты.

Обшивка стен ОСБ плитой внутри может осуществляться с помощью материала с меньшей степенью защищенности такого, как ОСБ-1 или ОСБ-2. Стандартные размеры плиты составляют 2500х1200 мм. Единственным параметром, который изменяется, служит толщина. Варьируется она в диапазоне 6-22 мм, что способствует расширению сферы применения материала.

Оптимальным вариантом для проведения отделочных работ внутри помещения служит лист толщиной 10 мм, позволяющий не только получить прочное основание, но и сэкономить значительную часть материальных средств. Облицовка стен при помощи ОСБ плиты дает возможность повысить уровень теплоизоляции помещения и проводится по следующей технологии:

сбор инструмента;
подготовительные работы;
монтаж обрешетки;
укладка утеплителя;
фиксация ОСБ листов.

Все эти этапы крайне важны и требуют детальной проработки. Четкое соблюдение технологии монтажа и ответственный подход к делу является залогом получения крепкой монолитной плоскости. При этом каждый из них может быть выполнен своими руками без особых проблем.

Подготовительные работы и сбор необходимого инструмента

Процесс отделки стен ОСБ плитами четко структурирован и начинается со сбора необходимого инвентаря. Именно этот этап знаменует начало работ и является преддверием монтажных работ. Перечень необходимого инструмента имеет следующий вид:

Рулетка, ножницы по металлу или болгарка, карандаш, уровень, отвес, ножовка, набор отверток, шуруповерт, дрель.

Подобный список инструментов является оптимальным и дает возможность выполнить весь цикл отделки стен ОСБ плитами своими руками с самого начала и до конца. Список содержит лишь необходимый инвентарь, без которого не обойтись в процессе монтажных работ. По возможности его можно расширить, добавив лазерный уровень, электролобзик или другой полезный инструмент. Предварительный сбор и подготовка инвентаря позволяют существенно уменьшить время проведения строительных работ и оптимизировать их.

Суть подготовительных работ заключается в обработке начальной поверхности и создании оптимальных условий для установки каркасной конструкции. Также их непосредственной частью является проведение разметки. Первоначально со стены удаляется весь мусор и части отошедшей старой отделки, а все трещины и дыры заделываются. Некоторые ошибочно считают, что подготовкой можно пренебречь, поскольку начальная поверхность будет полностью скрыта под ОСБ панелями.

Однако если одной из задач облицовки стены служит улучшение ее термоизоляционных свойств, соблюдение этого этапа является обязательным. Наличие трещин существенно увеличивают теплопроводность плоскости за счет образования мостиков холода с последующим смещением точки росы внутрь здания. Поэтому все щели и дыры должны быть полностью заделаны, а все куски старой отделки удалены.

Нанесение разметки необходимо для упрощения монтажных работ и определения точного местоположения каркасной конструкции. Исходя из размеров ОСП плиты, оптимальным шагом между стойками будет их расположение через каждые 50 см. В таком случае при горизонтальном ориентировании листа оба его края будут закреплены, поскольку будут лежать на профиле.

Возведение каркасной системы и закладка термоизоляционного материала

Обшивка стен изнутри начинается с монтажа каркасной системы. В роли основных компонентов обрешетки могут выступать металлические профиля или деревянный брус. При этом первый вариант является более предпочтительным, поскольку более прост и удобен в работе. Создание каркаса проводится оно в соответствии со следующей схемой:

Направляющий CW или UW профиль закрепляется на потолке и полу согласно разметке. Его назначением служит фиксация вертикальных стоек. Крепится он через каждые 40-60 см. При этом в зависимости от материала начальной поверхности применяются различные крепежные элементы. Для работы с бетоном и кирпичом используются дюбеля, а монтаж на деревянное основание производится исключительно при помощи саморезов.
Первый профиль является самым важным, поскольку именно он задает направление будущей плоскости. Он тщательно вымеряется при помощи отвеса и уровня. Выставленная стойка устанавливается в пазы нижнего и верхнего профиля, а после этого дополнительно фиксируется скобами в середине.
На расстоянии 50 см от первой стойки устанавливается второй профиль, который также тщательно выравнивается. Его крепление производится по аналогичной схеме - сперва в верхней и нижней точке, а после в середине. Величина шага между центральными частями стоек в любой точке профиля должно составлять 0,5 метра.
Все последующие профиля монтируются в таком же порядке до противоположной стены. Для увеличения несущей способности между профилями устанавливаются поперечины. Делаются они из обыкновенного CD профиля и призваны дополнительно связать конструкцию.

Готовый каркас является идеальной основой для создания стены из ОСБ. При создании перегородок внутри помещения, обрешетку можно не утеплять и сразу обшивать стружечными плитами. Однако если речь идет об отделке стен, выходящих на улицу, межкаркасное пространство лучше использовать с пользой, заполнив его термоизоляционным материалом. Чаще всего для утепления каркасных систем применяется минеральная вата, которая продается в виде цельного рулона или имеет форму квадратных матов.

Стандартная ширина любого вида материала составляет 60 см. Закладывается он вплотную к стене таким образом, чтобы начальная плоскость была полностью закрыта и не содержала пробелов. Все швы максимально подгоняются и уплотняются. Поверх слоя утеплителя монтируется паробарьер, призванный защитить его от воздействия мельчайших частичек влаги.

Фиксация ОСБ плит на обрешетку: структура монтажных работ и ее особенности

Крепить ОСБ нужно аккуратно, начиная с нижней точки, лучше всего от угла. Непосредственно перед установкой материал ничем не обрабатывается. Главное предать ему необходимые размеры и учесть все конструктивные особенности комнаты. Ориентация листа также не имеет значения. Он может монтироваться как горизонтально, так и вертикально. Хотя установка ОСБ внутри дома и не содержит каких-либо секретов, проводить его необходимо по следующей технологии:

Первая плита устанавливается в самом углу плоскости таким образом, чтобы между поверхностью соседней стены оставалось как минимум 7-10 мм свободного пространства. Этот промежуток необходим для избежания деформации листов, которая может наступить в результате теплового расширения материала. Расположение плиты тщательно вымеряется по уровню и отвесу.
Фиксация плиты производится при помощи саморезов по металлу. Для работы с 10 мм листом оптимальная длина крепежных элементов составляет 16-20 мм. ОСБ закрепляется саморезами через каждые 10-15 мм
Второй лист устанавливается непосредственно над первым и также тщательно выверяется. Плиты не стыкуются вплотную. С учетом теплового расширения величина необходимого зазора составляет 2-3 мм. Использование дрели для просверливания мест будущих креплений существенно облегчает процедуру фиксации верхних листов.

Используя подобный принцип, обшить стену ОСБ плитами не составит большого труда. При соблюдении технологии монтажа и четком следовании предложенного плана готовая поверхность будет отличаться не только равномерностью, но и иметь превосходный внешний вид. Кроме того, процедура закладки дополнительного слоя термоизоляции позволит сделать постройку существенно теплее и сэкономить значительную часть материальных средств на ее обогреве.

Отделка стен осб плитой является вторым по популярности способом получения идеально ровной плоскости, после гипсокартона. При этом ее несущие характеристики будут намного выше по сравнению с той же гипсокартонной конструкцией. Надежность подобной системы обусловлена качествами ориентированно-стружечной плиты и ее толщиной. Оптимальным вариантом для отделки стен являются 10 мм листы, стоимость которых варьируется в районе 900-1100 рублей.

Обшивка стен ОСБ плитой внутри: структура монтажных работ и их характеристика

Мягкая кровля все чаще применяется для оформления крыш в малоэтажном строительстве. Она практична, красива, современна и надежна. Но долговечность ее службы будет зависеть от того, правильно ли производился монтаж. Немалое значение имеет правильная обрешетка под мягкую кровлю. Как правильно ее сделать, каким требованиям она должна отвечать?

Также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

На заметку! Гибкая черепица отличается широким выбором оттенков и цветов, размеров. Именно поэтому не стоит приобретать материалы, изготовленные разными производителями, даже если они сильно схожи между собой.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Цены на различные виды и производителей гибких черепиц

Что такое обрешетка, ее виды

Обрешетка – это необходимый для каждой крыши элемент, представляющий собой систему досок и брусьев, на которые крепится кровельный материал. Она бывает разных типов, выбор среди которых выполняется в зависимости от того, какой кровельный материал используется. Например, если крыша будет покрываться шифером, , то обрешетка может быть разреженной, то есть между ее элементами будут иметься зазоры (определенный шаг). Если же на кровлю будут монтироваться покрытия мягкие, то обрешетка должна быть сплошной, без зазоров. Для укладки битумной черепицы придется использовать именно сплошной тип обрешетки.

На заметку! Обрешетка может иметь сразу два слоя – разреженный и сплошной. За счет этого удастся добиться хорошей вентиляции кровли, уложить теплоизоляцию и улучшить качество и надежность крыши в целом.

Разреженная обрешетка всегда укладывается перпендикулярно стропилам крыши (параллельно коньку), сплошная фиксируется поверх смонтированной разреженной. При этом не стоит забывать и об укладке тепло- и гидроизоляционных материалов.

Качественная и правильно смонтированная обрешетка под мягкую кровлю должна отвечать следующим критериям:

быть прочной;
не прогибаться под весом кровельного материала;
оставаться устойчивой даже под воздействием факторов окружающей среды;
быть ровной – не иметь бугров, выступов, неровностей, все острые элементы с нее удаляются, шляпки гвоздей и саморезов не должны выступать над уровнем горизонтальной поверхности досок;
не должна иметь больших зазоров между отдельными элементами (максимальный шаг – 1 см).

На заметку! Иногда сплошная обрешетка укладывается прямо на стропила, без использования обрешетки разреженной – так называемый однослойный настил. Это делается для ускорения процесса строительства, обычно вариант применяется только для домов, которые не нуждаются в усиленном утеплении и гидроизоляции.

Материалы для изготовления обрешетки

Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.

Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.

Еще один хороший и подходящий для создания обрешетки материал – это плита OSB , несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.

Обрешетка под мягкую кровлю может быть изготовлена из обрезной или шпунтованной хвойной доски . Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.

Важно! Дерево перед использованием в строительстве должно быть обработано антисептическими составами, а также препаратами, повышающими огнестойкость материала.

Цены на различные виды строительных досок

Доски строительные

Правила изготовления обрешетки

Создание обрешетки может производиться только с соблюдением определенных правил. В противном случае конструкция не будет служить долго, быстро испортится. А производитель мягкой черепицы не дает гарантии на свой материал в случае нарушения технологии монтажа.

Итак, особого внимания требует определение значение угла наклона ската кровли . Если он совсем мал и составляет всего 5-10 градусов, то мягкую черепицу укладывать необходимо только на сплошную обрешетку, изготовленную из фанеры, досок. Да и вообще в таком случае данный материал использовать не рекомендуется. В случае если угол ската равен значению в пределах 10-15 градусов, то обрешетка изготавливается из бруса сечением 45х50 мм, закрывается фанерой или OSB. Бруски устанавливаются с шагом 45 см. Если угол превышает 15 градусов, то для создания обрешетки применяется брус такого же сечения, но монтируется с шагом 60 см.

Внимание! При расчете требований к обрешетке важно учитывать климатические особенности региона – нагрузку, которую будет испытывать кровля из-за снежного покрова. Также учитывается нагрузка, которая будет создаваться и из-за самого кровельного материала.

Таблица. Зависимость шага стропил от толщины используемого материала.

Шаг, см	Толщина фанеры, мм	Толщина OSB, мм	Толщина доски, мм
30	9	9	Не используется
60	12	12	20
90	18	18	23
120	21	21	30
150	27	27	37

Во время монтажа обрешетки стоит помнить и о компенсационных зазорах, которые оставляются между элементами материала, из которого создается сплошное основание. Зазор между листами фанеры или OSB должен быть равен 5-10 мм. В случае разбухания материала он спасет кровлю от искривления, а кровельный материал – от повреждения.

Цены на фанеру

Технология создания обрешетки. Особенности конструкции

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

На заметку! Если обрешетка монтируется из доски, то ее края важно скруглить, чтобы в будущем избежать возникновения неровностей на поверхности.

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой. Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли.

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит . Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

Важно! После того как будут закончены работы по созданию обрешетки, на ровное основание производится укладка подкладочного ковра. Только после этого происходит монтаж самой гибкой черепицы.

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Внимание! Изнутри к стропилам через мембрану прибиваются несколько опорных досок, которые помогут удержать утеплитель на месте.

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

После этого производятся , настил подкладочного ковра и непосредственно укладка мягкой кровли.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы. Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит.

просмотров

Сохранить ВКонтакте
