Сливная яма для бани: разновидности и технология возведения своими руками. Как сделать слив в бане-бочке Сливная яма для бани своими руками

Всегда требует организации приспособления для отвода воды. Заботиться о сливе необходимо еще до начал ее строительства. Сливная яма является основой всей сливной системы. Вариант отвода воды со сливной ямой пользуется большой популярностью среди дачников. Если Недалеко от дачного участка имеется канализационная коммуникация или канава, то делать яму станет нецелесообразно. В таких случаях имеет смысл провести трубы для слива до канализационной системы и или канавы. Делать сливную яму на участках земли с высоким уровнем грунтовых вод настоятельно не рекомендуется, так как это не приведет ни к какому толку, а усилия будут затрачены напрасно. Поэтому, перед тем как приступить к постройке самой бани, не нужно торопиться с подготовкой сливной ямы. Если сливная яма все таки потребовалась, то начинаем строительство.

Итак, с чего же начать? Как и любую другую постройку – с проектирования. Специалисты в области инженерии тут не потребуются, но провести несколько расчетов нужно. Ответьте на вопросы:

• Сколько людей будет посещать баню?
• Какие характеристики у земли на участке?
• Насколько высок уровень грунтовых вод?

Про то, что при высоком уровне грунтовых вод сливную яму лучше не делать, уже сказано. А как же все-таки измерить сам уровень? Самым точным методом является бурение скважины. Но далеко не у всех в гараже валяется буровая установка. Присмотритесь на участки, где растительность не поливается. Если там растут влаголюбивые растения, то вода в грунте точно есть. Растительность густая – значит, яму нужно рыть поглубже. Объем выгребной ямы будет зависеть от того, насколько интенсивно будут пользоваться баней владельцы. Чем больше людей будут по расчетам посещать парилку и душ, тем больший объем ямы потребуется. При недочете в конце концов сточная вода может политься через край. Земля рыхлая? Тогда понадобится укреплять ее края. Если почва твердая – то плюс в копилку времени.

Определив все характеристики земли и «производительность» будущей бани, можно выбирать место под яму. Специалисты по возведению бань советуют рыть яму в двух метрах от стен самой бани. Слишком далеко – тогда необходимый уклон не обеспечится и вода будет застаиваться.

Материалы которые потребуются для строительства

При плотной и хорошо впитывающей почве много исходных материалов не потребуется. Укреплять стены ямы в этом случае не понадобится. Дно можно заложить щебнем и реечным песком. Однако случаи с такой идеальной землей в нашей стране не распространены. В подавляющем большинстве случаев стены ямы приходится укреплять, иначе она может осыпаться. Кирпичная кладка, шифер или подобный материал хорошо для этого подойдут. Еще вариант: пластиковая или металлическая бочка с вырезанным дном, в нижней части стенок которой нужно будет сделать несколько отверстий, чтобы сливная вода фильтровалась через грунт.

Выгодным вариантом формы ямы является цилиндр. Яма, выполненная в такой форме распределяет нагрузку на почву равномерно, позволяя сократить риск разрушения конструкции к минимуму. Камера в форме куба в этом уступает.

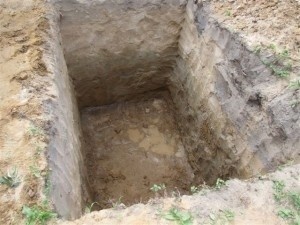

Подготовка траншеи и земляные работы

Куда деть выкопанную землю? Если почва качественная – сыпать на участок с растительностью. Камни, песок и глину на вывоз. Задумали оборудовать яму кирпичной кладкой, керамические кирпичи – самое оно. Долговечный материал, который не имеет «гидрофобии». Сэкономить на кирпичах можно, кладя кирпичи ребром вверх. Между торцами нужно оставлять отверстия – это выход для воды. Простой и полезный совет – использовать природный камень, чтобы не тратить деньги на кирпич, выгодно.

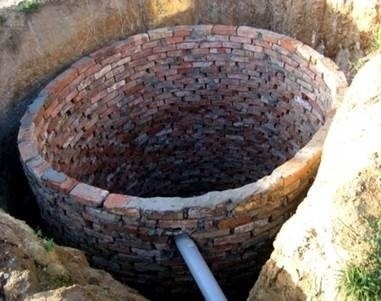

Кладка завершена? Тогда приступаем к формированию дна, водонепроницаемого дна! Подсыпкой послужат все те же щебень и песок. Также подойдут строительные отходы. Слой подсыпки лучше не занижать, как минимум 20 см. Верхняя часть кладки должна превышать уровень земли на 30-40 см. Накрывается яма бетонной плитой или металлическим листом.

Если по площадке над ямой будет проезжать транспорт, то толщина плиты должна быть не менее 30 см. В случае, если грунт плохо впитывает сливную воду, то в плите можно оставить отверстия, чтобы при переполнении ямы можно было производить выкачивание стоков. Только отверстие это нужно чем-нибудь закрывать, иначе в него можно случайно угодить. Укрепление завершено, остается заполнить его внешнюю часть уже выкопанным грунтом (заполнить непригодную часть ямы песком). На месте бывшей ямы можно выращивать растения или устроить проход.

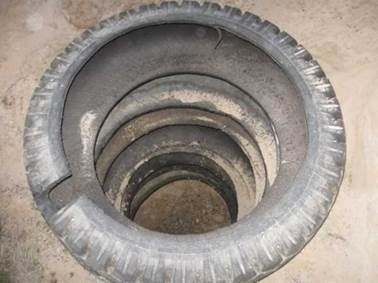

Яма из старых покрышек

Как правило, в стоках не содержится твердых отходов, это значит, что варианты обустройства могут быть очень простыми. Специальные материалы могут вовсе не потребоваться. Сгодятся и подручные средства. БУ автомобильные покрышки прекрасно для этого подойдут. Чем больше диаметр покрышек, тем лучше. Боковины старых покрышек нужно срезать с помощью болгарки или электролобзика. Итак, подготовленные шины кладутся друг на друга в яму. Нижняя часть ямы также засыпается щебнем. В лежащей сверху шине нужно проделать отверстие под трубу для слива и приспособить ее. После этого на баллоны нужно положить металлический лист и засыпать его землей по уровню.

Сливная яма сделанная с помощью шифера

Волновой шифер отлично подойдет для заполнения сливной ямы. Первый лист кладется на дно. Второй накладывается на первый так, чтобы их волны соприкасались друг с другом высокими точками. Последующие листы кладутся также, до тех пор, пока до верхушки ямы не останется 30-40 см. Сливная труба вставляется в промежуток верхней четвертины шиферной кладки. Укрепить конструкцию можно заполнением побитых кусочков шифера, а затем засыпать оставшееся пустое пространство грунтом. Такой способ по больше части подойдет для песчаного грунта.

Два последних способа не стоит использовать, если предполагается, что на месте ямы будет проезжать транспорт.

Грамотное устройство канализации - залог удобной и комфортной эксплуатации бани. Ведь по-настоящему наслаждаться очищением души и тела можно только в том случае, если процесс помывки не омрачают посторонние раздражители - неприятные запахи, собирающаяся на полу вода и грязь в помещении. Как правильно обустроить канализацию для бани читайте в нашем материале. В этой статье мы подробно поговорим об общем устройстве канализации в бане, организации слива воды, дренаже, установка септика и других вариантах.

Устройство канализации для бани

Об устройстве канализационной системы бани важно задуматься еще на этапе закладки фундамента, тогда и тип канализации подберется правильно, и все работы будут выполнены максимально качественно и своевременно. Перед обустройством канализации для бани необходимо внимательно изучить некоторые моменты, чтобы правильно подобрать тип сточной системы:

• максимальное количество посетителей (от этого зависит, какой вид канализации подойдет для конкретной бани и какой объем резервуара выбрать);
• сезонность использования бани - зима, лето или круглый год;
• совместная канализация для всего участка или обустройство отдельной сточной системы для бани;
• наличие туалета в здании бани;
• тип грунта;
• промерзание почвы;
• уровень залегания подземных вод.

После изучения всех особенностей участка и осуществления необходимых расчетов, можно обдумать, какой вид канализационной системы подходит для вашей бани - простая сливная конструкция, сточная (сливная) яма, дренажная система или большой и сложный септик.

Важно. Вне зависимости от того, какой тип канализационной системы вы выберете, грамотно продуманная схема утилизации использованной воды помогает решить основную часть проблем. Позаботьтесь о том, чтобы все сточные трубы, ведущие из парилки и душевой, были установлены до укладки полов.

Как сделать слив в бане

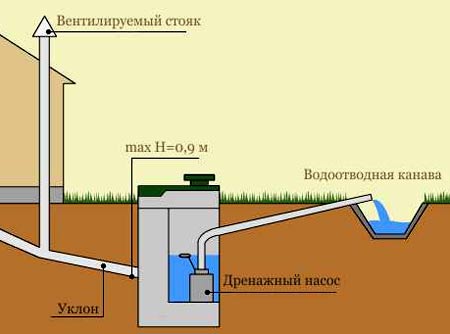

Если вы планируете построить сезонную баню без туалета, то самый оптимальный вариант - простейшая сливная система (слив), при которой предусмотрена укладка сточных труб с уклоном к накопительному резервуару. Для этого в некотором отдалении от здания бани (оптимально – 2-3 м) поставить накопительную емкость и вывести к нему сточную трубу. В качестве накопительного бака может служить любой надежный резервуар - бидон, ванночка, бочка из пластика или металла, главное, чтобы у нее был подходящий объем. После отстаивания в емкости воду можно использовать для полива клумб и грядок или для хозяйственных работ.

Важно: рассчитать объем накопительного резервуара можно, если учесть, что для мытья двоих человек требуется около 30 л воды. Таким образом, если баня рассчитана на 4-6 посетителей, нужно подбирать резервуар объемом не меньше 100 л.

Сливная яма

Еще один вариант - обычная сливная яма, однако устраивать такую канализацию можно на тех участках, где грунтовые воды на участке залегают достаточно глубоко. В противном случае сливная яма будет наполняться подземной водой и останется мало места для воды из бани.

Как правильно сделать сливную яму

Рассчитать объем воды, которая будет расходоваться за одну помывку, и на расстоянии три-четыре метра от здания вырыть котлован, размеры которого будут соответствовать приблизительному объему сточной воды. Сливную яму для небольшой бани обычно делают с высотой, шириной и глубиной 1 метр.

Если грунт песчаный, то боковые стороны ямы необходимо укрепить, в противном случае земля будет оседать, осыпаться и нарушать конструкцию. Стенки укрепляют досками или шифером, обкладывают кирпичами или устанавливают бетонные кольца, а в некоторых случаях используют шины. Можно даже залить цементом, предварительно сделав опалубку. Суглинок и песчаник можно не укреплять - вода будет спокойно просачиваться в грунт через стенки и дно ямы.

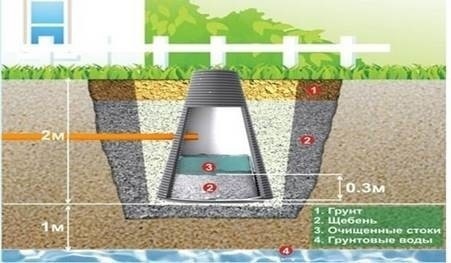

Дренажная канализационная система

Обычно баня на приусадебном участке строится на ограниченное число людей, не превышающее 6-8 человек. Поэтому наиболее подходящим вариантом для собственной бани станет самая простая дренажная система.

Для начала на участке выбрать удобное место недалеко от бани для дренажного колодца. Глубину колодца высчитывают в зависимости от промерзания грунта в зимний период. Если земля промерзает до 70 см, то колодец должен иметь глубину как минимум 1,5 м.

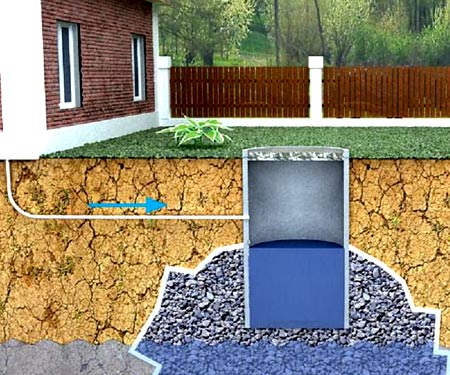

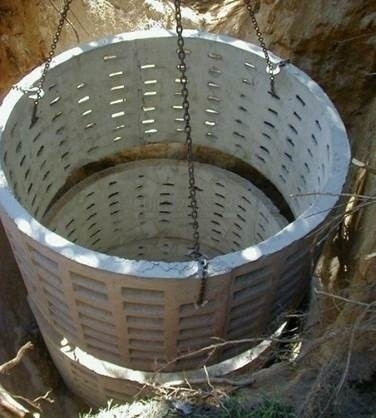

Дренажный колодец делают по принципу устройства сливной ямы - роют яму необходимых размеров и прокладывают к ней сточные трубы. Главное отличие - наполнение колодца дренажем, в качестве которого используют гравий, керамзит, щебень или битый кирпич. Итак, порядок работ по устройству дренажного колодца:

• На дно ямы выложить 10-сантиметровый слой глины.
• Таким же 10-см слоем глины обложить траншею, которая будет использоваться в качестве стока, и придать ей форму желоба. Если при рытье траншеи предусмотреть небольшой уклон в сторону канализационной ямы, вода будет стекать по желобу, не задерживаясь и не скапливаясь в одном месте.
• На тщательно обработанную глиняную подушку выкладывают 0,5 м дренажа (керамзит, щебень или гравий, смешанный с песком), затем аккуратно присыпают слоем земли и тщательно утрамбовывают.
• Сточную трубу, проложенную от бани к яме, желательно хорошо утеплить, чтобы зимой вода не промерзала.

Если в качестве дренажа была использована смесь гравия и песка, то нужно помнить, что она быстро загрязняется, и периодически ее нужно будет очищать.

Септик для бани

Для большой бани с туалетом и комнатой отдыха простой сливной ямы будет явно недостаточно, поэтому хорошему хозяину нужно устроить надежную канализационную систему - сложный и добротный септик для бани. Если позволяют средства, то септик можно купить - на рынке представлены современные установки любых размеров и уровней сложности. Но даже самую сложную очистную установку можно соорудить собственными руками, поэтому обычно владельцы участков предпочитают заниматься устройством септиков самостоятельно.

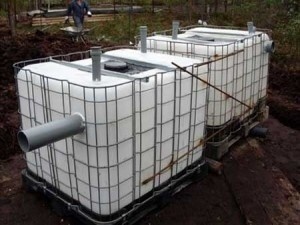

Еврокубы для септика

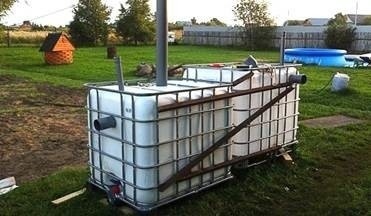

Для устройства самодельных септиков часто используют еврокубы - пластиковые емкости объемом в тысячу литров.

Еврокуб представляет собой резервуар с жесткой стальной обрешеткой, предназначенный для перевозки и хранения сыпучих и жидких грузов. Еврокубы делают из полиуретана, пластика, дерева, высокоуглеродистой стали и алюминия. В верхней части емкость снабжена горловиной с полиэтиленовой крышкой и уплотнительным кольцом, а в нижней части установлен сливной кран с вентилем и уплотнителем.

Чтобы еврокуб качественно выполнял свои функции, его необходимо подготовить:

1. В горловину, расположенную в верхней части куба, устанавливают тройник.
2. На торце резервуара, на расстоянии 25 см от верхней грани емкости, сделать отверстие для входной подводящей трубы.
3. В верхней горизонтальной части вырезается отверстие для вентиляционной трубы, которую затем соединяют с тройником.
4. Если устанавливается два резервуара, то их надо соединить. Для этого делают отверстие для соединительных труб. В первой емкости отверстие прорезается на 20 см ниже подводящей трубы. Второй резервуар располагают ниже первого.
5. После подготовки емкости соединяют друг с другом трубами и закрепляют арматурой.
6. Во втором резервуаре на 30 см ниже верхней грани делают отверстие для выводящей трубы.

Важно: если горловина слишком узкая и вставить в нее тройник не удается, вокруг нее можно сделать надрез. После монтажа тройника надежно загерметизировать.

Все соединения конструкции тщательно смазать герметиком, после чего приступить к подготовке котлована.

Прежде всего, нужно правильно рассчитать размеры ямы. Котлован должен быть такой, чтобы между его стенами и стенками емкости оставалось около 15 см свободного места, а на дне поместилась плита из бетона высотой 15 см. Еврокубы будут стоять прочно и надежно, если стены и дно ямы забетонировать.

Установка резервуаров

После того, как бетон в котловане высох, устанавливают резервуары и наполняют их водой. Зазор между баками бетонируют, чтобы при подвижках грунта не произошло разрушения конструкции. Верхнюю часть септика необходимо утеплить, уложив сверху листы пенопласта. Затем засыпать резервуары землей, оставив на поверхности только вентиляционные трубы.

Обустройство септика имеет свои преимущества и недостатки. Среди основных преимуществ - возможность собирать в накопительную емкость большое количество воды, отсутствие неприятных запахов и чистота на участке. К недостаткам септика относят:

Необходимость обустраивать установку на самом низком участке дачи, чтобы обеспечить естественный сток воды в резервуары;

Организация свободного проезда ассенизаторской машины к участку и непосредственно к отстойнику;

Необходимость регулярно заказывать услуги ассенизаторов, что создает дополнительную статью расходов в семейном бюджете.

Как подключить баню к центральной канализационной магистрали

Облегчить усилия по обустройству канализации может наличие автономной или централизованной канализации. Подключив сливные трубы напрямую к готовой системе, хозяин избавляется от проблемы обустройства сточной системы.

Если участок расположен рядом с магистралью центральной канализации, вполне реально к ней подключиться. Для этого необходимо написать заявление в соответствующее управление, оформить пакет разрешительных документов и провести некоторые действия:

1. Оформить договор на проведение монтажных и земельных работ с проектной организацией, осуществляющей свою деятельность в полном соответствии с законом и обладающей всеми необходимыми сертификатами.
2. Если работы будут осуществляться рядом с жилыми домами, получить письменное согласие соседей на проведение мероприятия.
3. Установить специальный ревизионный колодец, предназначенный для контроля за канализационной системой и для проверки сточных труб.

Только после осуществления всех мероприятий может быть получено разрешение на присоединение канализационной системы бани к центральной магистрали.

Как правило, владельцы небольших бань стараются обустроить канализацию самостоятельно, так как небольшой объем сточных вод из бани делает нецелесообразными все затраты времени и сил на посещение учреждений и оформление договоров. Сооружение добротной канализационной системы своими руками обойдется на порядок дешевле и не потребует много времени.

Рекомендуем вам еще:

Многие владельцы частных домов хотят иметь на своём участке хорошую русскую баньку. Но прежде чем приступить к её строительству, необходимо тщательно продумать и грамотно организовать водоотвод. В настоящее время существует несколько способов устройства вывода отработанной воды из бани, которые не требуют больших финансовых вложений и подвода к общей городской канализационной системе. Качественно сделанный слив в моечной бани поможет обеспечить длительный срок службы полов и фундамента, а также предотвратит появление плесени и грибков на стенах.

Устройство слива в моечной комнате при бане

Водоотвод в бане может осуществляться различными способами, которые зависят от вида полов в моечной комнате бани. Бывают деревянными протекающими и не протекающими, а также бетонными. Для первого случая необходимо устраивать специальный резервуар для стока воды, из которого она будет выливаться в канализацию. А для второго варианта кладётся пол в бане с уклоном, и монтируются специальные жёлоба и трапы для водостока. Любая сточная система в бане должна устраиваться до укладки полов.

При выборе создания наружной канализации бани необходимо учитывать такие факторы, как:

• Интенсивность эксплуатации бани;
• Габариты постройки;
• Тип грунта и глубина его промерзания;
• Канализационная система (её наличие или отсутствие);
• Есть ли возможность подключиться к центральной системе.

Вышеперечисленные аспекты являются одними из самых важных при определении водоотвода.

Для маленькой баньки, где париться будет один или два человека несколько раз в месяц не стоит делать сложную канализацию. Достаточно будет выкопать обычную сливную яму или небольшой приямок под баней.

Тип грунта имеет большое значение при создании водоотвода. Для песчаных почв, которые хорошо впитывают воду, рекомендуют делать дренажный колодец. В глинистых грунтах лучше обустраивать сливную яму, из которой стоки надо будет периодически выкачивать. Также необходимо учитывать степень промерзания земли, так как вода в трубах, которые будут проложены выше необходимой отметки, просто замёрзнет и пластик треснет.

Если вы не хотите, чтобы вода из бани просто вытекала и впитывалась в грунт, необходимо использовать септик с отстойником, где стоки будут отстаиваться и очищаться, а затем распределяться через оросительные трубы. Наиболее сложным и дорогим способом вывода воды является устройство колодца с биологическими фильтрами, которые состоят из шлака, битого кирпича и щебня. Особенность такого способа состоит в том, что при попадании в колодец отработанных вод, его стенки постепенно покрываются слоем ила, в котором живут микроорганизмы, очищающие воду.

Достоинства и недостатки каждой системы наружного водоотвода в бане

Рассмотрим различные типы водоотвода, а также их характеристики, преимущества и недостатки.

Это герметичная яма из ЖБК, в которой скапливается вода, поступающая из бани. Когда она наполняется, её выкачивают с помощью специального устройства.

Преимущества:

• Простота устройства;
• Не требует ухода;
• Низкая стоимость.

Недостатки:

Дренажный сливной колодец

Такая система отвода воды представляет собой яму с фильтратом, очищающим сточную воду. В качестве фильтра может быть песок, битый кирпич, щебень, шлак и т. д.

Преимущества:

• Низкая стоимость;
• Простота сооружения.

Недостатком системы является регулярная замена фильтрата или его чистка. А данная процедура требует больших физических затрат.

Приямок

Такая система состоит из ямы, которая вырыта сразу под полом моечной. На дне ямы находится природный фильтрат, который пропускает через себя сточную воду, уходящую постепенно в глубину грунта.

Преимущества:

• Нет необходимости проводить трубопровод;
• Низкая стоимость устройства.

Недостаток:

Это система, которая состоит из септика и исходящих из него труб, которые выводят очищенную от примесей воду. Водоотводы устанавливаются под определённым уклоном, чтобы вода быстро уходила и полностью впитывалась в грунт.

Преимущества:

• Работает в автономном режиме;
• Может применяться для создания канализации с несколькими точками для приёма отработанной воды;
• Может очищать даже «чёрные» стоки, если установить анаэробный септик.

Недостатки:

В качестве альтернативы можно подключиться к центральной канализации. Тогда не будет необходимости устраивать внешние сооружения для приёма и переработки отработанных стоков. Но здесь придётся оплачивать услуги специалистов и оформлять различные разрешительные документы.

Внутренняя система водоотведения бани

Помывочная внутри бани обустраивается с учётом будущего слива и выбранных полов. Слив должен выполняться таким образом, чтобы в помещении не оставалась влага, которая будет способствовать развитию грибков и плесени.

1. Протекающие деревянные полы получили наиболее широкое распространение, так как они являются максимально простым вариантом устройства слива в бане. Доски укладываются с зазорами около 3–4 мм, для того чтобы сквозь щели вода из моечной уходила в яму беспрепятственно. Такие полы являются разборными для того, чтобы можно было провести качественную просушку досок. В этом случае пол устраивается без уклона для слива, так как вода будет впитываться в землю под баней.
2. Непротекающие полы устраиваются с углом уклона к сливу, через который отработанная вода будет поступать в водосборник, а затем в канализацию. Также вода может стекать в любую выбранную систему водоотвода.
3. Бетонные полы простые в уходе, долговечные и надёжные, поэтому они прекрасно подходят для устройства моечной комнаты в бане. Такие полы также делаются с уклоном в сторону слива, чтобы вода могла быстро и беспрепятственно уходить в выбранную систему канализации.

Подготовка к постройке водоотвода: чертежи и схемы различных сливов

Схема устройства деревянного протекающего пола со сливом. Должна выполняться до укладки полов.

Если в бане предусматривается сухая парилка, а в моечной будет душ, то необходимо предусмотреть слив и в парной.

В канализации бани, где сбор воды будет осуществляться из нескольких помещений, необходимо обязательно устанавливать стояк с вентиляционным клапаном.

Если парилка и моечная находятся в разных комнатах, то жёлоб для отвода воды укладывается под перекрытием между ними.

Под деревянным полом необходимо делать бетонное основание с уклоном к центральной части, где и будет идти жёлоб, присоединяющийся к канализации.

Также вместо бетона можно уложить на пол под настил поддон из нержавеющей или оцинкованной стали.

Видео: устройство оцинкованного поддона для слива воды под деревянным полом бани

При устройстве наливных полов, на которые будет укладываться кафель, необходимо соблюдать уклон, где в низшей точке устанавливается трап для приёма воды, который соединён с канализацией.

• Для устройства канализационной системы внутри бани необходимо использовать современные прочные пластиковые трубы, которые имеют длительный срок эксплуатации, и поэтому будут служить долгие годы. Они не боятся влаги, не подвержены коррозии, как обычные металлические или чугунные, а также легко и просто собираются самостоятельно без привлечения специалистов. Трубы ПВХ отлично подходят для устройства внутренней канализации в бане, податливы в любой обработке, а также могут быть с раструбом и без него. Срок службы более 50 лет.
• Чугунные трубы слишком дорогие, тяжёлые, а также неудобны в работе.
• Асбестоцементные трубы являются самыми дешёвыми, но часто они имеют множество дефектов. Также для монтажа безнапорного слива требуются трубы с гладкой внутренней поверхностью стенок, а изделия из асбестоцемента часто имеют шероховатые внутренние стенки с углублениями.

Виды пластиковых труб:

• Трубы ПВХ (из поливинилхлорида);
• ПВХХ (трубы из поливинилхлорида хлорированного);
• ПП (изделия из полипропилена);
• ПНД (трубы из полиэтилена низкого давления);
• Гофрированные трубы из полиэтилена.

Любые из вышеперечисленных видов труб можно использовать для внутреннего устройства слива в бане. Диаметр изделия для главной магистрали берут исходя из будущей интенсивности эксплуатации бани и количества сливных точек. Для обычной бани с парилкой, моечной комнаты и туалета рекомендуют трубы диаметром 10–11 см. Если не будет устанавливаться сантехника, то достаточно будет и труб диаметром 5 см для отвода воды.

Расчёт материала для создания водоотвода и инструменты

Для монтажа внутренней канализации в моечной комнате нам необходимы будут ПВХ трубы серого цвета, а также стыки и переходники.

• Количество труб зависит от протяжённости системы внутреннего слива.
• Также нам понадобятся тройники размер и угол 110–110–90° - две штуки (на схеме выделены красным цветом);
• Колено переходник - 90° - три штуки (на схеме выделено чёрным цветом).
• Горизонтальные канализационные трубы – Ø11 см;
• Вертикальные трубы для устройства приёмников слива воды – Ø11 или 5 см.
• Для соединения труб разных диаметров понадобятся переходники с 5 на 11 см.
• Для внешней канализации бани понадобятся трубы оранжевого цвета (ПВХ).

Для работы нам понадобится:

• Лопата штыковая (спецтехника);
• Строительный уровень;
• Болгарка с отрезным кругом;
• Песок;
• Цемент;
• Щебень.

Пошаговая инструкция с фото по изготовлению различных конструкций слива в бане

Перед тем как рассматривать систему слива в моечной комнате, необходимо сказать, что вся канализационная внутренняя система в бане связана между собой и состоит она из трёх приёмников отработанной воды.

Трапик для водостока представляет собой сифон, который имеет гидрозатвор, не пропускающий в помещение моечной неприятные запахи, а также он служит решёткой, не пропускающей в канализацию крупный мусор.

На фото мы можем увидеть уклон кафельного пола к трапику для водостока.

Сливной трапик необходимо обязательно устанавливать в банных помещениях.

Видео: система функционирования трапика с гидрозатвором в моечной комнате бани

1. Вначале мы будем укладывать канализационные трубы. Для этого мы вырываем траншеи.
2. В точке А и Б глубина траншеи должна быть примерно 50–60 сантиметров по отношению к уровню грунта (вне фундамента). Если высота цоколя составляет 30–40 сантиметров, то глубина траншеи будет 80–100 см по отношению к верхней части фундамента.
3. От точки А и Б постепенно выкапываем канавы таким образом, чтобы уклон составил около 2 сантиметров на 1 погонный метр. На дно траншеи насыпаем песок толщиной примерно 5–10 см и хорошо утрамбовываем его, соблюдая необходимый уклон.
4. Заливаем фундамент и делаем отверстие для канализационной трубы.
5. Трубы слива устанавливаем вертикально (1 и 2 для трапиков). Для этого мы вбиваем на дно траншеи палки длиной около 1 метра, а затем к ним привязываем сливы. Вертикальные трубы устанавливаем, делая небольшой запас длины. В процессе устройства пола и монтажа трапиков мы их укоротим.
6. Монтируем систему канализации по указанной схеме.

В строительной сфере глубина закладки труб канализации в южных областях составляет около 70 см от поверхности грунта. В средней полосе глубина варьируется от 90 до 120 см, а на севере не менее 150–180 см.

Для того чтобы стоки не замёрзли тубы необходимо утеплить несколькими слоями специального вспененного полиэтилена 10 мм.

Под одним концом трубы выкапываем неглубокую яму для водостока. Теперь нам надо попробовать слить определённый объем воды, чтобы проверить правильность угла уклона трубы. Поочерёдно мы проверяем все трубы.

Делаем внешнюю систему канализации своими руками

Если объем отработанной воды не будет превышать 700 л. в неделю, то в качестве септика мы можем использовать старые колёса от грузовиков. Площадь водопоглощения септика мы можем рассчитать, учитывая то, что степень поглощения воды 1 кв/м песчаного грунта составляет около 100 л/сутки, смешанного супесчаного около 50 л/сутки, суглинистой почвы около 20 л/сутки. В зависимости от типа грунта и его водопоглощения рассчитываем, сколько нам понадобится колёс.

1. Мы выкапываем яму 2х2 метра и глубиной около 2,3 – 2,5 метра в зависимости от того на каком уровне будет выходить труба. На дно засыпаем песок 10–15 см, а сверху щебень - 10–15 см.
2. В яму плотно складываем друг на друга вертикально колёса около 5–7 штук. Верхняя точка должна получиться так, чтобы труба для слива точно могла войти в него.
3. В суглинистом грунте будет достаточно установить 7 колёс. Если на участке супесчаная или песчаная почва, то хватит и 5 штук.
4. Накрываем колёса металлической или пластиковой прочной крышкой с проделанным в ней отверстием. В него мы вставляем вентиляционную трубу, через которую будет поступать воздух, обеспечивающий жизнедеятельность микроорганизмов, перерабатывающих стоки.
5. Осуществляем пробный слив и закапываем всю конструкцию.

Как сделать сливной колодец для водоотвода: руководство

Сливная яма может быть из пластикового или металлического бака, ЖБК колец или из красного кирпича.

1. Выбираем место в самом низком месте участка для того, чтобы вода из моечной комнаты уходила самотёком. Для того чтобы из колодца было удобно выкачивать воду и машина могла свободно к нему подъехать надо выбрать место с удобным подъездом.
2. Копаем яму с помощью экскаватора. Если техники нет, то придётся копать вручную, а это длительный процесс. Следим за состоянием стенок ямы (они не должны осыпаться). Яму мы можем копать квадратной, прямоугольной или круглой формы.
3. Дно делаем с небольшим уклоном к люку для удобной очистки резервуара. Засыпаем песок 15 см и бетонируем дно. Вместо бетонирования можно просто уложить плиту из железобетона нужной формы и размера.
4. Выкладываем кирпичом стены. Можно взять красный кирпич б/у. Для кладки делаем раствор из глины и песка. В одной из стен в процессе кладки устанавливаем входную трубу для воды.
5. Так как стены из кирпича водонепроницаемые, то нам надо обработать их специальным герметиком. Для этого берём битумную мастику или другой аналогичный материал.
6. Монтируем перекрытие из железобетонной плиты. Верхняя часть колодца со всех сторон должна быть перекрыта примерно на 30 см. Для выкачивания воды мы делаем над участком ямы отверстие, где расположен уклон. Перекрытие устраивается в несколько шагов. Вначале мы делаем опалубку из досок и заливаем бетонный слой 5–7 см. Сверху кладём арматуру и заливаем следующий слой раствора. Оставляем бетон высыхать на несколько дней.
7. Кладём металлический люк, а бетонное перекрытие накрываем полиэтиленом и засыпаем грунтом, так чтобы на поверхности был виден только люк.

Как разместить систему водоотвода с приямком

1. Под полом моечной комнаты выкапываем яму 2х2 метра и глубиной не менее 1 метра. На высоте 10–15 сантиметров от уровня пола устанавливаем трубу, которая будет соединять приямок с наружной системой канализации. Соблюдаем уклон 1 сантиметр на 1 погонный метр.
2. На дно кладём слой щебёнки, битого кирпича, гравия или керамзита, а сверху насыпаем слой песка. Стенки укрепляем кирпичом, крупноволновым шифером или природным камнем.
3. Сверху приямка мы укладываем лаги, а на них уже монтируем деревянный пол.
4. Чтобы отработанная вода могла легко уходить прямо в приямок доски укладываются на расстоянии друг от друга. Такой деревянный пол можно не крепить к лагам, чтобы его можно было легко снимать и просушивать.

Второй вариант устройства приямка - это водосборник, из которого стоки будут выливаться в септик или канализацию при достижении определённой отметки. В основном такой способ отвода используют при устройстве протекающих полов.

Как установить грунтовую фильтрацию для бани

Для устройства такой системы потребуется отдельный септик, который будет служить отстойником и распределительным колодцем. От него будут отходить в разные стороны дренажные трубы, предназначенные для распределения очищенных стоков по всему периметру двора. Септик можно купить, а можно сделать самостоятельно из больших ёмкостей из пластика или металла.

Прекрасно функционирует септик из ЖБК или круглая конструкция из кирпичной кладки.

Правила устройства дренажной системы:

• Длина трубы должна быть не более 25 метра;
• Глубина укладки не менее 1,5 метра;
• Расстояние между трубами не меньше 1,5 метра;
• Ширина траншеи для дренажа минимум 50 см, максимум 1 метр.

1. Выкапываем траншею с учётом угла наклона около 1,5°. Проверяем угол обычным строительным уровнем.
2. На дно траншеи глинистого грунта насыпаем песок 10 см и сверху гравий 10 см. В суглинистых почвах трубу необходимо будет завернуть фильтрующим материалом во избежание заиливания. На песчаном грунте делаем песчаную и щебневую подушку, а трубы оборачиваем геотекстилем.
3. Сверху дренажа насыпаем гравий 10 см, а затем засыпаем канаву землёй.
4. Система фильтрации должна быть вентилируемой, поэтому на конце дренажной трубы мы устанавливаем трубу высотой около 50 см, а сверху ставим защитный клапан.

Видео: как подвести сливную систему к бане

Правильно сделанный слив в моечной комнате бани и других её помещениях гарантирует долгий срок службы данного сооружения. Он поможет уберечь постройку от пагубного воздействия влаги и предотвратит загрязнение территории отработанными водами. Даже в небольших банях необходимо обустраивать систему водоотвода, поэтому к данному процессу необходимо подойти с полной серьёзностью и ответственностью.

Добавить сайт в закладки

Эту функцию выполняет сливная яма для бани – ее устраивают для того, чтобы отвести сточные воды из сооружения. Чтобы своими руками провести в баню водопровод, не потребуется прилагать много усилий – вполне достаточно уложить металлопластиковые трубы, а такая операция особенных строительных навыков не потребует. Зато при отводе сточных вод следует соблюдать все требуемые нормы.

Прокладка сливной трубы

Для того, чтобы вода не застаивалась возле бани, необходимо соорудить сливную яму. Для этого приходится прокладывать трубу от бани до ямы.

Согласно правилам, закладка сливной трубы должна проводиться во время устройства фундамента . Располагать ее надо в нижней части фундамента таким образом, чтобы уклон шел к сливной яме.

При достаточно прочном грунте на участке устроить яму для слива сточных вод можно и таким образом: выкапывается котлован, после чего на дне сооружается дренирующий слой из гравия или щебенки. Но такой грунт встречается очень редко, поэтому непременно надо укрепить стены ямы.

Чем укрепляют стены:

• листы шифера;
• керамический влагостойкий кирпич;
• колодезные кольца из железобетона;
• автопокрышки б/у, у которых с одной стороны срезают обод;
• пластиковые или металлические бочки.

Укрепление стенок сливной ямы с использованием подручных материалов

Во избежание разрушения грунта, необходимо укреплять стенки сливной ямы.

Первый этап – подготовка котлована, который можно выкопать и своими руками без применения техники, и устройство траншеи для прокладывания трубы. Грунт, вынутый при этом, можно раскидать по участку при том условии, что почва достаточно качественная, но лучше вывезти его за пределы участка.

При постройке резервуара из силикатного или керамического кирпича стены выкладывать можно толщиной в полкирпича, чтобы сэкономить стройматериал. Выбирая такой материал для выкладывания стен, следует сперва определить, подойдет ли он вашим условиям – не всякая почва будет подходящей для силикатного кирпича. Для дренирования жидкости в кирпичных рядах следует оставлять промежутки по пять сантиметров. Кладка может быть выполнена своими руками, как из кирпича, так и из природного камня.

Если резервуар планируется выполнить из колодезных бетонных колец, при покупке изделия необходимо выбирать такие, где имеется перфорация. Если это не удалось (в продаже таких колец может и не оказаться), отверстия формировать придется самостоятельно, используя перфоратор.

После того как завершен процесс укрепления стенок сливной ямы, надо выполнить на дне дренажный слой из щебня, гравия, слой должен быть не менее 20 см. Можно для этой цели применять и строительный мусор, к примеру, битый кирпич, обломки бетона и так далее.

Укрепление стенок котлована завершить можно на расстоянии около 40 см от поверхности. Здесь потребуется устроить перекрытие, например, уложить плиту из железобетона. В ней должно быть предусмотрено отверстие для того, чтобы контролировать заполнение ямы сточными водами и откачивать их при необходимости. Это отверстие надо закрыть люком.

Как устроить трубу для отвода вод из бани

Для бани выгребная яма должна быть выкопана приблизительно в трех метрах от основания. Есть некоторые особенности, которые понадобится соблюдать при прокладке сливной трубы своими руками.

1. У самой ямы края должны быть защищены от осыпания или обвала устройством опалубки, при помощи бетонирования, листами шифера или кольцами из железобетона.
2. Низ ямы надо оставлять свободным. Благодаря этому, воде будет обеспечено свободное впитывание в грунт. Верх при этом должен быть снабжен хорошим перекрытием, где имеется отверстие для трубы.
3. Проводя трубу, не следует допускать загибов и стыков, иначе в процессе эксплуатации могут возникать засоры.
4. После того как окончен монтаж водопровода и сливной трубы, пол в бане заливают бетоном. При выполнении заливки следует выдерживать наклон в ту сторону, где находится сливное отверстие.
5. Отверстие слива должно быть закрыто специальной сеткой, решеткой – это делается для обеспечения дополнительной защиты трубы от засоров.
6. Когда цемент полностью высыхает, его обычно облагораживают плиткой кафельной – на таком полу можно выложить несколько съемных деревянных решеток. С их помощью можно предотвратить возможный дискомфорт и снизить опасность ожогов, которые могут произойти от соприкосновения с горячим кафелем. Если на то будет необходимость, решетки можно и удалить с поверхности – это может понадобиться для антисептической обработки или просушивания пола, а также для замены решеток при износе.

Если заливка пола произведена в соответствии с правилами, такому полу не потребуется дополнительное утепление. И пол, и плитка будут довольно быстро нагреваться при топке и не пропустят извне холодный воздух. Не потребуется даже утеплять саму трубу, если предусмотреть достаточный уклон при проведении ее в сторону сливной ямы.

Как можно выполнить устройство сливной ямы из металлической бочки

Металлическая бочка является отличным средством для сливной ямы ввиду того, что в яму не будет разрушаться почва.

Одним из этапов возведения бани на приусадебном участке является строительство канализации. Слив в бане для отвода сточных вод может быть сделан множеством способов, но самым популярным на сегодняшний момент является . Вследствие того, что сточные воды бани имеют слабую загрязненность, этот вариант наиболее целесообразен.

Готовая сливная яма из кирпича

Так как несложная система дренажа сливной ямы способна справиться с фильтрацией сточных вод, содержащих, как правило, лишь воду и моющие средства, строительство для бани других видов канализации экономически не оправдано.

Единственное, что необходимо предусмотреть, это уровень грунтовых вод – если они залегают неглубоко, то слив в бане придется организовывать каким-либо другим способом. В случае если недалеко от бани находится сливная яма, предназначенная для других построек участка, то возможно использовать и ее, необходимо лишь проложить необходимые коммуникации.

Перед тем, кто желает сделать сливную яму самостоятельно, стоит задача . Совсем не обязательно для этого быть проектировщиком, достаточно обладать некоторыми строительными навыками.

Схема устройства сливной ямы для бани

Для начала, необходимо определится со следующими параметрами:

• Объем воды, который будет использоваться для водных процедур в бане. Зависит от частоты посещения парной и количества моющихся в ней людей;
• Тип грунта на приусадебном участке;
• Также необходимо знать, как глубоко залегают грунтовые воды.

Для среднестатистической семьи из четырех человек, как показывает практика, объем используемой воды будет небольшим, и ее посещение будет не каждодневным. Следовательно, оптимальный размер сливной ямы будет два метра в глубину и полтора в ширину. Если в бане планируется принимать больше посетителей, то размеры сливной ямы лучше всего увеличить.

Следует понимать, что бани, в которых предусмотрены бассейны, купели и другие водные резервуары, расходуют воды гораздо больше, вследствие необходимости периодического очищения оных.

Немаловажным вопросом в подготовке строительства сливной бани является определение места ее расположения.

Проект бани из бруса с бассейном

Существует рекомендация располагать сливную яму не ближе чем за три метра от строения. При более близком ее расположении возникает угроза разрушения основания бани, кроме того, банные процедуры могут быть омрачены неприятным запахом сточных вод.

Делать слив далеко от строения также не рекомендуется, так как это повлечет за собой лишние траты на прокладывание коммуникаций. Потому как трубы от бани до стока должны быть выложены под определенным уклоном, эта операция весьма сложна в исполнении.

Как уже отмечалось выше, при наличии на участке неглубоко расположенных грунтовых вод, сделать сливную яму будет невозможно – иначе она будет постоянно заполнена водой. Для решения вопроса с канализацией на таких участках следует использовать герметичные резервуары, которые придется время от времени опустошать, или предусматривать другие типы отвода сточных вод.

Читайте также

Проекты бань с барбекю

Материалы необходимые для строительства

Если грунт на приусадебном участке достаточно крепок, то в укреплении сливной ямы нет необходимости. В этом случае строительство ограничивается рытьем углубления в земле и устройстве гравийно-песчаной подушки для дренажа.

Однако не всегда тип грунта благоприятствует такому развитию событий. Как правило, некоторые работы по укреплению будут необходимы. Стенки сливной ямы лучше всего укрепить с помощью кирпича или шифера. Также можно сделать пластиковые или железные резервуары.

На их дне необходимо предусмотреть сливные отверстия, для того чтобы вода уходила в землю. Кольца из бетона тоже используются, однако их применение повлечет за собой значительные траты. В любом случае, на дне сливной ямы необходима гравийно-песчаная подушка.
Для прокладывания необходимых коммуникаций применяются трубы из различных материалов: металл, асбест. Однако наиболее приемлемыми по качеству и цене являются пластиковые трубы.

Процесс возведения сливной ямы

Когда все подготовительные работы проведены, необходимо произвести выемку грунта и соорудить котлован с траншеей для коммуникаций. Далее яма укрепляется, если используется кирпич кладку, рекомендуют делать в полкирпича.

При укреплении стен ямы следует через определенное расстояние сделать отверстия для вывода воды в грунт. Природный камень более предпочтителен, нежели кирпич, так как прослужит такой материал гораздо дольше. Стоит отметить, что известняк в условиях высокой влажности использовать не рекомендуют.

Пример выгребной ямы из шлакоблоков

После того, как работы по укреплению стенок закончены, следует сделать гравийно-песчаную подушку толщиной около 20 см. Затем сливная яма накрывается бетонной плитой, либо наверх заливается стяжка. Очень важный момент – это организация отверстия в «крышке» сливной ямы для вывода газов.

Для того, чтобы у хозяев была возможность контроля заполнения ямы, необходимо сделать сверху смотровой люк. Для того, чтобы замаскировать нелицеприятную сливную яму на участке, можно расположить на ее крышке клумбу с цветами.

Коммуникации прокладываются в земле на глубине не меньше глубины промерзания грунта, как правило, не менее 0,5 метра.
