Сливная яма для бани: разновидности и технология возведения своими руками. Как сделать слив в бане своими руками — устройство, подготовка и технология изготовления Куда уходит вода из бани на даче

14.06.2020

Основной проблемой бани с моечной комнатой является отведение из нее стоков. Поэтому варианты технологий, как сделать слив воды в бане с деревянными полами из протекающего или сплошного настила, актуальны для каждого индивидуального застройщика.

Сразу определимся с терминами, под деревянными полами в статье имеется ввиду — деревянный настил (трапы), т.е. финишное покрытие пола в бане. Перекрытие же под ними может быть как деревянное (по балкам), так и бетонное (по грунту).

Основными нюансами возведения и использования бани являются:

отапливается постройка обычно дровяными печами, не предназначенными для подключения контуров теплого водяного пола;
канализация необходима в моечной комнате, реже в парилке;
при периодическом обогреве дерево на полах нагревается быстрее, чем бетонная стяжка или плита;
максимальные теплопотери традиционно присутствуют в полах нижнего этажа, поэтому их необходимо утеплить;
бюджетным вариантом для бани на МЗЛФ, столбчатом или свайном ростверке является пол по грунту без перекрытия;
чуть дороже обходится перекрытие по балкам, обладающее меньшим ресурсом в сравнении с бетонной конструкцией.

Важно! Для бани остается актуальным регламент СП 29.13330 (Полы), согласно которому чистовое покрытие в моечной должно быть на 1,5 – 2 см ниже облицовки в остальных помещениях.

Разновидности деревянного пола в бане

Напольное покрытие из древесины обладает при хождении по нему босиком приятными тактильными ощущениями в отличие от других облицовок. Существуют 2 категории деревянного пола бани:

В зависимости от конструкции фундамента, перекрытие пола бани может иметь конструкцию:

На обоих типах перекрытий делают как сплошные, так и протекающие деревянные полы.

Организация слива

Несмотря на периодический эксплуатационный режим, стоки запрещено сбрасывать на грунт под баней. Необходимо собирать и отводить их в отдельный септик или централизованную систему водоотведения.

В зависимости от конструкции деревянного пола слив можно организовать следующими способами:

Теплоизолировать протекающий пол невозможно физически, поэтому утеплитель закладывается ниже крупноформатной воронки из рассмотренных выше материалов.

Важно! Максимальные теплопотери в полах наблюдаются при наличии в здании подполья, то есть в висячих ростверках. Поэтому пол и канализацию свайного или столбчатого высокого ростверка утеплять следует в обязательном порядке.

Запрещено сливать банные стоки непосредственно на грунт под этой постройкой по причинам:

моющие средства приводят к постепенному заражению, не только своего участка, но и обеспечивают подобные неприятности соседям;
влага неизбежно скапливается в пазухах обратных засыпок и разрушает фундамент;
даже при частичной замене грунта щебнем/песком резко повышаются силы пучения из-за набухания глины во влажной среде.

Септик необходимо размещать на участке в соответствии с требованиями нормативов СП, СанПиН на расстоянии минимум 4 м от фундамента бани, а не под ее полом. Это повысит качество обслуживания камер водоочистки, инфильтрационного колодца или поля, через которое осветленная вода сбрасывается в грунт для естественной доочистки.

Протекающий пол

Этот вариант обеспечивает быстрое высыхание древесины и увеличение ресурса напольного покрытия. В зависимости от конструкции перекрытия бани протекающий пол может сооружаться разными способами:

Воронка под протекающим полом, собирающая жидкость, сооружается из материалов:

Совет! Лаги протекающего пола обрабатываются антисептиками или пенетрирующими составами для повышения эксплуатационного ресурса во влажной среде.

Протекающий пол неудобен с позиций гигиеничности – в широкие щели неизбежно проникает в воронку крупный мусор (например, листья веника, принесенные на теле из парной), поэтому доски лучше сделать съемными. Компромиссом становятся решетчатые поддоны или крепление досок в специальные гнезда.

Еще одним вариантом становятся гибкие дощатые трапы для бани. Доска соединяется в этих конструкциях шнуром или тросом, после укладки на лаги такие деревянные коврики сохраняют пространственную жесткость. После помывки их можно скатать и убрать на просушку.

Гибкие деревянные трапы для бани.

Шпунтованная доска

Этот вариант удобнее в использовании, но влага испаряется дольше, доски коробятся при высыхании. Не протекающий пол может делаться по лагам, уложенным на плиту перекрытия или пол по грунту, или балкам деревянного перекрытия. Поэтому конструкция сливного узла отличается:

В бане отсутствует постоянный обогрев, поэтому утеплитель под полом необходим исключительно для снижения времени выхода в режим пара и повышения комфорта эксплуатации.

Выбор узла слива

Периодический эксплуатационный режим бани вызывает пересыхание гидрозатвора внутри классического бутылочного или U-образного сифона. Поэтому в этих надворных постройках чаще используют сухие трапы нескольких типов:

При установке сухого трапа вредные газы не смогут проникнуть из септика по трубам наружной канализации в баню, избавляя пользователей от запаха сероводорода и метана.

Внимание: Естественная вентиляция под деревянным напольным покрытием обеспечивается декоративными люками (достаточно 2 шт. на комнату) и пропилами в лагах. Лючки располагаются по диагонали, декорируются решетками, обычно располагаются под полками, скамейками.

Таким образом, в деревянных полах можно оборудовать канализационный слив собственными силами. Для большинства проектов этих надворных построек существует минимум два варианта, что позволяет выбрать самый экономичный. Наилучшим вариантом будет пол по грунту с уложенным на лаги протекающим полом.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Многие владельцы частных домов хотят иметь на своём участке хорошую русскую баньку. Но прежде чем приступить к её строительству, необходимо тщательно продумать и грамотно организовать водоотвод. В настоящее время существует несколько способов устройства вывода отработанной воды из бани, которые не требуют больших финансовых вложений и подвода к общей городской канализационной системе. Качественно сделанный слив в моечной бани поможет обеспечить длительный срок службы полов и фундамента, а также предотвратит появление плесени и грибков на стенах.

Устройство слива в моечной комнате при бане

Водоотвод в бане может осуществляться различными способами, которые зависят от вида полов в моечной комнате бани. Бывают деревянными протекающими и не протекающими, а также бетонными. Для первого случая необходимо устраивать специальный резервуар для стока воды, из которого она будет выливаться в канализацию. А для второго варианта кладётся пол в бане с уклоном, и монтируются специальные жёлоба и трапы для водостока. Любая сточная система в бане должна устраиваться до укладки полов.

При выборе создания наружной канализации бани необходимо учитывать такие факторы, как:

Интенсивность эксплуатации бани;
Габариты постройки;
Тип грунта и глубина его промерзания;
Канализационная система (её наличие или отсутствие);
Есть ли возможность подключиться к центральной системе.

Вышеперечисленные аспекты являются одними из самых важных при определении водоотвода.

Для маленькой баньки, где париться будет один или два человека несколько раз в месяц не стоит делать сложную канализацию. Достаточно будет выкопать обычную сливную яму или небольшой приямок под баней.

Тип грунта имеет большое значение при создании водоотвода. Для песчаных почв, которые хорошо впитывают воду, рекомендуют делать дренажный колодец. В глинистых грунтах лучше обустраивать сливную яму, из которой стоки надо будет периодически выкачивать. Также необходимо учитывать степень промерзания земли, так как вода в трубах, которые будут проложены выше необходимой отметки, просто замёрзнет и пластик треснет.

Если вы не хотите, чтобы вода из бани просто вытекала и впитывалась в грунт, необходимо использовать септик с отстойником, где стоки будут отстаиваться и очищаться, а затем распределяться через оросительные трубы. Наиболее сложным и дорогим способом вывода воды является устройство колодца с биологическими фильтрами, которые состоят из шлака, битого кирпича и щебня. Особенность такого способа состоит в том, что при попадании в колодец отработанных вод, его стенки постепенно покрываются слоем ила, в котором живут микроорганизмы, очищающие воду.

Достоинства и недостатки каждой системы наружного водоотвода в бане

Рассмотрим различные типы водоотвода, а также их характеристики, преимущества и недостатки.

Это герметичная яма из ЖБК, в которой скапливается вода, поступающая из бани. Когда она наполняется, её выкачивают с помощью специального устройства.

Преимущества:

Простота устройства;
Не требует ухода;
Низкая стоимость.

Недостатки:

Дренажный сливной колодец

Такая система отвода воды представляет собой яму с фильтратом, очищающим сточную воду. В качестве фильтра может быть песок, битый кирпич, щебень, шлак и т. д.

Преимущества:

Низкая стоимость;
Простота сооружения.

Недостатком системы является регулярная замена фильтрата или его чистка. А данная процедура требует больших физических затрат.

Приямок

Такая система состоит из ямы, которая вырыта сразу под полом моечной. На дне ямы находится природный фильтрат, который пропускает через себя сточную воду, уходящую постепенно в глубину грунта.

Преимущества:

Нет необходимости проводить трубопровод;
Низкая стоимость устройства.

Недостаток:

Это система, которая состоит из септика и исходящих из него труб, которые выводят очищенную от примесей воду. Водоотводы устанавливаются под определённым уклоном, чтобы вода быстро уходила и полностью впитывалась в грунт.

Преимущества:

Работает в автономном режиме;
Может применяться для создания канализации с несколькими точками для приёма отработанной воды;
Может очищать даже «чёрные» стоки, если установить анаэробный септик.

Недостатки:

В качестве альтернативы можно подключиться к центральной канализации. Тогда не будет необходимости устраивать внешние сооружения для приёма и переработки отработанных стоков. Но здесь придётся оплачивать услуги специалистов и оформлять различные разрешительные документы.

Внутренняя система водоотведения бани

Помывочная внутри бани обустраивается с учётом будущего слива и выбранных полов. Слив должен выполняться таким образом, чтобы в помещении не оставалась влага, которая будет способствовать развитию грибков и плесени.

Протекающие деревянные полы получили наиболее широкое распространение, так как они являются максимально простым вариантом устройства слива в бане. Доски укладываются с зазорами около 3–4 мм, для того чтобы сквозь щели вода из моечной уходила в яму беспрепятственно. Такие полы являются разборными для того, чтобы можно было провести качественную просушку досок. В этом случае пол устраивается без уклона для слива, так как вода будет впитываться в землю под баней.
Непротекающие полы устраиваются с углом уклона к сливу, через который отработанная вода будет поступать в водосборник, а затем в канализацию. Также вода может стекать в любую выбранную систему водоотвода.
Бетонные полы простые в уходе, долговечные и надёжные, поэтому они прекрасно подходят для устройства моечной комнаты в бане. Такие полы также делаются с уклоном в сторону слива, чтобы вода могла быстро и беспрепятственно уходить в выбранную систему канализации.

Подготовка к постройке водоотвода: чертежи и схемы различных сливов

Схема устройства деревянного протекающего пола со сливом. Должна выполняться до укладки полов.

Если в бане предусматривается сухая парилка, а в моечной будет душ, то необходимо предусмотреть слив и в парной.

В канализации бани, где сбор воды будет осуществляться из нескольких помещений, необходимо обязательно устанавливать стояк с вентиляционным клапаном.

Если парилка и моечная находятся в разных комнатах, то жёлоб для отвода воды укладывается под перекрытием между ними.

Под деревянным полом необходимо делать бетонное основание с уклоном к центральной части, где и будет идти жёлоб, присоединяющийся к канализации.

Также вместо бетона можно уложить на пол под настил поддон из нержавеющей или оцинкованной стали.

Видео: устройство оцинкованного поддона для слива воды под деревянным полом бани

При устройстве наливных полов, на которые будет укладываться кафель, необходимо соблюдать уклон, где в низшей точке устанавливается трап для приёма воды, который соединён с канализацией.

Для устройства канализационной системы внутри бани необходимо использовать современные прочные пластиковые трубы, которые имеют длительный срок эксплуатации, и поэтому будут служить долгие годы. Они не боятся влаги, не подвержены коррозии, как обычные металлические или чугунные, а также легко и просто собираются самостоятельно без привлечения специалистов. Трубы ПВХ отлично подходят для устройства внутренней канализации в бане, податливы в любой обработке, а также могут быть с раструбом и без него. Срок службы более 50 лет.
Чугунные трубы слишком дорогие, тяжёлые, а также неудобны в работе.
Асбестоцементные трубы являются самыми дешёвыми, но часто они имеют множество дефектов. Также для монтажа безнапорного слива требуются трубы с гладкой внутренней поверхностью стенок, а изделия из асбестоцемента часто имеют шероховатые внутренние стенки с углублениями.

Виды пластиковых труб:

Трубы ПВХ (из поливинилхлорида);
ПВХХ (трубы из поливинилхлорида хлорированного);
ПП (изделия из полипропилена);
ПНД (трубы из полиэтилена низкого давления);
Гофрированные трубы из полиэтилена.

Любые из вышеперечисленных видов труб можно использовать для внутреннего устройства слива в бане. Диаметр изделия для главной магистрали берут исходя из будущей интенсивности эксплуатации бани и количества сливных точек. Для обычной бани с парилкой, моечной комнаты и туалета рекомендуют трубы диаметром 10–11 см. Если не будет устанавливаться сантехника, то достаточно будет и труб диаметром 5 см для отвода воды.

Расчёт материала для создания водоотвода и инструменты

Для монтажа внутренней канализации в моечной комнате нам необходимы будут ПВХ трубы серого цвета, а также стыки и переходники.

Количество труб зависит от протяжённости системы внутреннего слива.
Также нам понадобятся тройники размер и угол 110–110–90° - две штуки (на схеме выделены красным цветом);
Колено переходник - 90° - три штуки (на схеме выделено чёрным цветом).
Горизонтальные канализационные трубы – Ø11 см;
Вертикальные трубы для устройства приёмников слива воды – Ø11 или 5 см.
Для соединения труб разных диаметров понадобятся переходники с 5 на 11 см.
Для внешней канализации бани понадобятся трубы оранжевого цвета (ПВХ).

Для работы нам понадобится:

Лопата штыковая (спецтехника);
Строительный уровень;
Болгарка с отрезным кругом;
Песок;
Цемент;
Щебень.

Пошаговая инструкция с фото по изготовлению различных конструкций слива в бане

Перед тем как рассматривать систему слива в моечной комнате, необходимо сказать, что вся канализационная внутренняя система в бане связана между собой и состоит она из трёх приёмников отработанной воды.

Трапик для водостока представляет собой сифон, который имеет гидрозатвор, не пропускающий в помещение моечной неприятные запахи, а также он служит решёткой, не пропускающей в канализацию крупный мусор.

На фото мы можем увидеть уклон кафельного пола к трапику для водостока.

Сливной трапик необходимо обязательно устанавливать в банных помещениях.

Видео: система функционирования трапика с гидрозатвором в моечной комнате бани

Вначале мы будем укладывать канализационные трубы. Для этого мы вырываем траншеи.
В точке А и Б глубина траншеи должна быть примерно 50–60 сантиметров по отношению к уровню грунта (вне фундамента). Если высота цоколя составляет 30–40 сантиметров, то глубина траншеи будет 80–100 см по отношению к верхней части фундамента.
От точки А и Б постепенно выкапываем канавы таким образом, чтобы уклон составил около 2 сантиметров на 1 погонный метр. На дно траншеи насыпаем песок толщиной примерно 5–10 см и хорошо утрамбовываем его, соблюдая необходимый уклон.

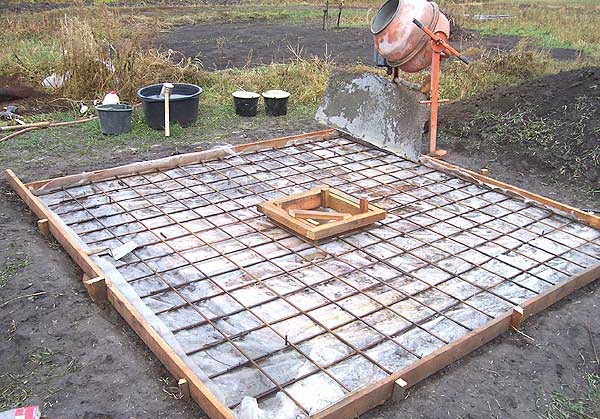

Заливаем фундамент и делаем отверстие для канализационной трубы.
Трубы слива устанавливаем вертикально (1 и 2 для трапиков). Для этого мы вбиваем на дно траншеи палки длиной около 1 метра, а затем к ним привязываем сливы. Вертикальные трубы устанавливаем, делая небольшой запас длины. В процессе устройства пола и монтажа трапиков мы их укоротим.
Монтируем систему канализации по указанной схеме.

В строительной сфере глубина закладки труб канализации в южных областях составляет около 70 см от поверхности грунта. В средней полосе глубина варьируется от 90 до 120 см, а на севере не менее 150–180 см.

Для того чтобы стоки не замёрзли тубы необходимо утеплить несколькими слоями специального вспененного полиэтилена 10 мм.

Под одним концом трубы выкапываем неглубокую яму для водостока. Теперь нам надо попробовать слить определённый объем воды, чтобы проверить правильность угла уклона трубы. Поочерёдно мы проверяем все трубы.

Делаем внешнюю систему канализации своими руками

Если объем отработанной воды не будет превышать 700 л. в неделю, то в качестве септика мы можем использовать старые колёса от грузовиков. Площадь водопоглощения септика мы можем рассчитать, учитывая то, что степень поглощения воды 1 кв/м песчаного грунта составляет около 100 л/сутки, смешанного супесчаного около 50 л/сутки, суглинистой почвы около 20 л/сутки. В зависимости от типа грунта и его водопоглощения рассчитываем, сколько нам понадобится колёс.

Мы выкапываем яму 2х2 метра и глубиной около 2,3 – 2,5 метра в зависимости от того на каком уровне будет выходить труба. На дно засыпаем песок 10–15 см, а сверху щебень - 10–15 см.
В яму плотно складываем друг на друга вертикально колёса около 5–7 штук. Верхняя точка должна получиться так, чтобы труба для слива точно могла войти в него.
В суглинистом грунте будет достаточно установить 7 колёс. Если на участке супесчаная или песчаная почва, то хватит и 5 штук.
Накрываем колёса металлической или пластиковой прочной крышкой с проделанным в ней отверстием. В него мы вставляем вентиляционную трубу, через которую будет поступать воздух, обеспечивающий жизнедеятельность микроорганизмов, перерабатывающих стоки.
Осуществляем пробный слив и закапываем всю конструкцию.

Как сделать сливной колодец для водоотвода: руководство

Сливная яма может быть из пластикового или металлического бака, ЖБК колец или из красного кирпича.

Выбираем место в самом низком месте участка для того, чтобы вода из моечной комнаты уходила самотёком. Для того чтобы из колодца было удобно выкачивать воду и машина могла свободно к нему подъехать надо выбрать место с удобным подъездом.
Копаем яму с помощью экскаватора. Если техники нет, то придётся копать вручную, а это длительный процесс. Следим за состоянием стенок ямы (они не должны осыпаться). Яму мы можем копать квадратной, прямоугольной или круглой формы.
Дно делаем с небольшим уклоном к люку для удобной очистки резервуара. Засыпаем песок 15 см и бетонируем дно. Вместо бетонирования можно просто уложить плиту из железобетона нужной формы и размера.
Выкладываем кирпичом стены. Можно взять красный кирпич б/у. Для кладки делаем раствор из глины и песка. В одной из стен в процессе кладки устанавливаем входную трубу для воды.
Так как стены из кирпича водонепроницаемые, то нам надо обработать их специальным герметиком. Для этого берём битумную мастику или другой аналогичный материал.
Монтируем перекрытие из железобетонной плиты. Верхняя часть колодца со всех сторон должна быть перекрыта примерно на 30 см. Для выкачивания воды мы делаем над участком ямы отверстие, где расположен уклон. Перекрытие устраивается в несколько шагов. Вначале мы делаем опалубку из досок и заливаем бетонный слой 5–7 см. Сверху кладём арматуру и заливаем следующий слой раствора. Оставляем бетон высыхать на несколько дней.
Кладём металлический люк, а бетонное перекрытие накрываем полиэтиленом и засыпаем грунтом, так чтобы на поверхности был виден только люк.

Как разместить систему водоотвода с приямком

Под полом моечной комнаты выкапываем яму 2х2 метра и глубиной не менее 1 метра. На высоте 10–15 сантиметров от уровня пола устанавливаем трубу, которая будет соединять приямок с наружной системой канализации. Соблюдаем уклон 1 сантиметр на 1 погонный метр.
На дно кладём слой щебёнки, битого кирпича, гравия или керамзита, а сверху насыпаем слой песка. Стенки укрепляем кирпичом, крупноволновым шифером или природным камнем.
Сверху приямка мы укладываем лаги, а на них уже монтируем деревянный пол.
Чтобы отработанная вода могла легко уходить прямо в приямок доски укладываются на расстоянии друг от друга. Такой деревянный пол можно не крепить к лагам, чтобы его можно было легко снимать и просушивать.

Второй вариант устройства приямка - это водосборник, из которого стоки будут выливаться в септик или канализацию при достижении определённой отметки. В основном такой способ отвода используют при устройстве протекающих полов.

Как установить грунтовую фильтрацию для бани

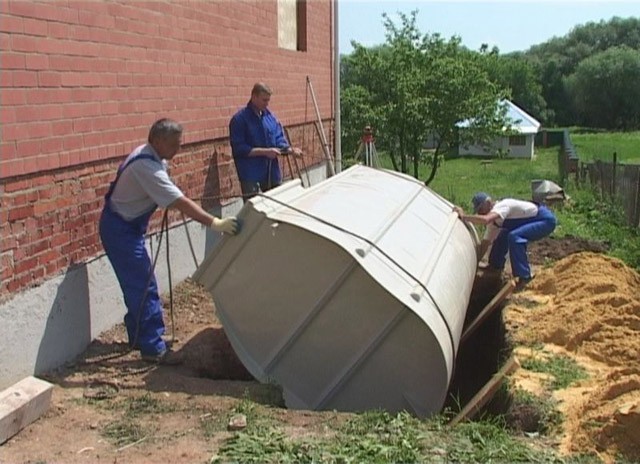

Для устройства такой системы потребуется отдельный септик, который будет служить отстойником и распределительным колодцем. От него будут отходить в разные стороны дренажные трубы, предназначенные для распределения очищенных стоков по всему периметру двора. Септик можно купить, а можно сделать самостоятельно из больших ёмкостей из пластика или металла.

Прекрасно функционирует септик из ЖБК или круглая конструкция из кирпичной кладки.

Правила устройства дренажной системы:

Длина трубы должна быть не более 25 метра;
Глубина укладки не менее 1,5 метра;
Расстояние между трубами не меньше 1,5 метра;
Ширина траншеи для дренажа минимум 50 см, максимум 1 метр.

Выкапываем траншею с учётом угла наклона около 1,5°. Проверяем угол обычным строительным уровнем.
На дно траншеи глинистого грунта насыпаем песок 10 см и сверху гравий 10 см. В суглинистых почвах трубу необходимо будет завернуть фильтрующим материалом во избежание заиливания. На песчаном грунте делаем песчаную и щебневую подушку, а трубы оборачиваем геотекстилем.
Сверху дренажа насыпаем гравий 10 см, а затем засыпаем канаву землёй.
Система фильтрации должна быть вентилируемой, поэтому на конце дренажной трубы мы устанавливаем трубу высотой около 50 см, а сверху ставим защитный клапан.

Видео: как подвести сливную систему к бане

Правильно сделанный слив в моечной комнате бани и других её помещениях гарантирует долгий срок службы данного сооружения. Он поможет уберечь постройку от пагубного воздействия влаги и предотвратит загрязнение территории отработанными водами. Даже в небольших банях необходимо обустраивать систему водоотвода, поэтому к данному процессу необходимо подойти с полной серьёзностью и ответственностью.

Как сделать слив в бане? Этот вопрос должен быть первоочередным, так как от правильной постройки этого сооружения будет зависеть длительность эксплуатации бани, защита фундамента от грибка и неприятных запахов, комфорт и удобство при эксплуатации.

На сегодняшний день специалисты предлагают несколько вариантов, как сделать пол в бане со сливом, при этом каждый из них можно выполнить своими руками.

Грунтовая фильтрация - самый простой и дешевый способ

Слив воды в бане при грунтовой фильтрации будет осуществляться непосредственно в грунт. Выбирая такой метод, нужно учесть следующие факторы:

Сохранность фундамента. Чаще всего баня возводится на ленточном фундаменте, поэтому отвод воды из бани под пол может привести к его разрушению, а постоянная влага станет прекрасной средой для размножения грибка.
Состав грунта. Если почва имеет глинистую основу, то сделать слив воды из бани будет невозможно. Естественное впитывание будет минимальным, под полом постоянно будет собираться вода.
Рельеф местности. Если участок находится под наклоном, то это может привести к пребыванию воды в одной части фундамента и вызвать его быстрое разрушение.

Если выбрана система почвенной фильтрации для бани, то оптимальным вариантом станет обустройство колодца почвенной очистки для воды.

Сливной колодец из автомобильной шины

Народные умельцы утверждают, что применение на дачных участках дорогих канализационных систем не всегда оправдано. Если дача не используется для постоянного проживания, то можно соорудить слив из обычной автомобильной шины. Используя приведенное руководство, можно за один день выполнить поставленную задачу.

Для сливной ямы нужно взять автомобильные шины с машин КАМАЗ или УАЗ. Определив размер шин, нужно выкопать сливную яму. В нее друг на друга будут укладываться автомобильные шины.

На дно такого колодца насыпается дренаж. Канализационная труба, которая находится между полами бани, подводится к колесам, в вырезанное заранее отверстие.

Как показывает практика, колодцы из покрышек - идеальный вариант для любой местности, так как они не промерзают и служат длительный период.

Дренажный канал - оптимальный выбор

Многие специалисты утверждают, что на даче можно построить баню со сливом - дренажным каналом.

Система слива будет работать по такому принципу: вода самотеком попадает в отстойник по металлическому желобу, расположенному в полах. Из желоба вода попадает в канализационную трубу, которая заканчивается в дренажном колодце.

Делая слив в бане своими руками, стоит помнить о таких важных моментах:

Уровень промерзания почвы. Дно колодца должно находиться ниже уровня, при этом дно обязательно покрывается керамзитом.
Для того чтобы предотвратить замерзание канализационной трубы, стоит керамзит засыпать выше точки промерзания, покрывая сверху землей. Насыпанную землю обязательно утрамбовывают.
Выбор материала для пола. Многие специалисты советуют использовать половицы, так как их всегда можно просушить. Если же настил делается капитальным, то он должен быть с небольшим уклоном в сторону вмонтированного слива.
Выбирая дренажный канал, стоит помнить о вентиляционном стоке. Он делается рядом со сливом, при этом диаметр вентиляционной трубы должен быть не менее 10 см.

Внутренняя канализация

Внутренняя канализация является оптимальным выбором системы слива в бане. Устанавливать такой слив нужно еще на этапе строительства сооружения.

Схема выполнения работ выглядит следующим образом:

Роются небольшие траншеи с уклоном не менее 2 см на каждый погонный метр. Оптимальная глубина траншей - 0,5-0,6 м.
Дно вырытых канав должно быть засыпано песчаной подушкой. Ее высота - 15 см. Выполняя самостоятельно засыпку подушки, стоит помнить об уклоне и тщательной утрамбовке.
Укладка труб. Выполняя этот этап работы, нужно предусмотреть наличие всех соединений.
Схемы внутренней канализации предусматривают сток для туалета. Он обязательно крепится к стене хомутами, к нему подводится вентиляционное оборудование. Труба для туалета должна находиться выше уровня санитарного оборудования и иметь обратный клапан.
Когда внутренняя канализация собрана, переходят к настилу полов. В канализационных выходах должны быть предусмотрены решетки, чтобы вода беспрепятственно попадала в желоба, а крупный мусор оставался на полу.

Выполняя внутреннюю канализацию бани своими руками, стоит предусмотреть наличие гидрозатворов на всех участках водоприемников. Это поможет избежать неприятного запаха внутри помещения.

Варианты обустройства сливного колодца

Система отведения стоков из бани также включает сливной колодец. Специалисты предлагают несколько способов обустройства таких колодцев.

Это могут быть пластиковые или металлические емкости, конструкции из железобетона. Главным условием правильного функционирования конструкции является выбранное место. Сливной колодец должен находиться в самой низкой точке на участке, чтобы вода могла поступать самотеком из бани. Выбирая место для будущей конструкции, нужно учесть возможность беспрепятственного подъезда для ассенизаторской машины.

Как правильно сделать сливной колодец?

Нужно выкопать яму. Этот процесс выполняется самостоятельно или вызывается экскаватор. Выкопанная яма должна иметь ровные края, не осыпаться.
Подготовка дна. Чтобы в последующем легко и беспрепятственно очищать дно, его нужно сделать под небольшим уклоном, направленным в сторону люка. На дно ямы укладывается подушка из песка и слой бетона.
Когда дно из бетона высохнет, можно переходить к укладке стен из кирпича. Оптимальным выбором станет красный кирпич. Толщина кладки не должна быть меньше 0,25 м. Выполняя кладку, стоит оставить отверстие для входа канализационной трубы.
Кирпичная кладка должна быть тщательно загерметизирована.
На выполненный колодец устанавливается люк и засыпается почвой так, чтобы на поверхности находился только один люк.

Если есть возможность купить железобетонные кольца для колодца, то это ускорит и облегчит процесс работы.

Сливные конструкции в бане - это системы, без которых она не функционирует.

Слив воды в бане своими руками: как сделать правильно, устройство

Как сделать слив в бане? Слив воды из бани: схемы, чертежи

Возводя баню, обязательно нужно устроить качественный слив. В этом случае в помещение в последующем не будет поступать запах от застоявшейся воды. Полы же прослужат гораздо дольше. Существует несколько вариантов устройства системы отвода воды из моечной и парилки. О них и расскажем далее.

Простейший слив в бане

Для начала давайте посмотрим, как сделать слив в бане простейшей конструкции. В том случае, если грунт под зданием песчаный и легко впитывает воду, можно не “заморачиваться” и устроить приемник прямо в нем. При этом под моечной выкапывается яма, а полы делаются слегка наклонными в ее сторону. Для того чтобы в баню не проникал неприятный запах, в фундаменте делают отверстия-отдушины. Однако чаще слив имеет более сложную конструкцию. В этом случае при заливке фундамента, если он ленточный, в нем оставляется отверстие под водоотводящую трубу.

Траншея и труба под слив

Под трубу, по которой будет сливаться вода, конечно, нужно будет выкопать траншею. Не стоит устраивать слишком длинный слив.

Очень близко к фундаменту выкапывать водосборный колодец или устанавливать септик также не следует. Оптимальное расстояние от стен бани до приемника – 1-3 м. На дно траншеи насыпается щебень. Вопрос о том, как сделать слив в бане, сводится в том числе и к тому, трубы из какого материала и какого диаметра стоит использовать. Обычно для устройства отвода воды берут пластиковые. Стальной водоотвод быстро заржавеет. Диаметр трубы зависит от того, сколько человек будет купаться в моечной одновременно. Минимально допустимый – 50 мм. Траншея должна быть выкопана под углом. Чем круче будет наклонена труба, тем лучше.

Приемник-колодец

Как сделать слив в бане, мы выяснили. Куда же будет уходить использованная вода? В качестве приемника чаще всего устраивается обычный колодец. Глубина его должна составлять не менее 1.5 метра. Диаметр зависит от количества принимаемой воды. Один человек тратит в бане порядка 20 литров воды за одно посещение. Пять человек, таким образом, истратят 100 литров. На такое количество воды вполне хватит диаметра колодца в один метр. Далее приемник нужно засыпать керамзитом или щебнем наполовину. Стенки обмазываются глиной. Сверху колодец накрывается досками и засыпается землей. Труба в него должна входить на расстоянии примерно в 60-70 см от верхней границы грунта. Это предотвратит замерзание сточных вод зимой.

Приемник-септик

При желании можно устроить около бани (фото ниже) не колодец, а простейший приемник-септик. Делается он из обычной стандартной пластиковой бочки. Предварительно также выкапывается яма. Копать нужно до песчаного слоя грунта. Обычно он располагается на глубине в 1-1.5 метра. Далее, как и в первом случае, на дно насыпается слой щебня. Его нужно обязательно утрамбовать.

В боку бочки высверливается отверстие под патрубок, который впоследствии будет присоединен к сливной трубе. В любом септике должно быть предусмотрено сообщение с открытым атмосферным воздухом. Чтобы обеспечить воздухообмен, в дне бочки посередине высверливается отверстие под выхлопную трубу небольшого диаметра. Если этого не сделать, при повышении давления воздуха в бочке во время поступления воды он просто будет выдавливаться по сливной трубе в помещение бани вместе с неприятным запахом.

Далее в боковое отверстие вставляют патрубок, а в вырезанное в дне монтируют выхлопную трубу. Затем бочку устанавливают в яму дном вверх. Затем раструб патрубка надевают на выходящую из земли трубу, через которую производится слив воды из бани. Даже в том случае, если щебень на дне ямы будет утрамбован очень тщательно, бочка со временем все равно может просесть. Чтобы исключить соскальзывание патрубка с трубы, его по бокам присверливают к ней двумя саморезами. После установки пространство между стенками бочки и стенками ямы засыпают щебнем. Далее конструкцию присыпают землей.

Поскольку септик находится на улице, на него сверху кто-нибудь может наступить. Поэтому, чтобы предотвратить продавливание дна бочки, перед засыпкой его стоит прикрыть досками или куском толстой жести.

Устройство слива в самой бане

Слив в полу бани может быть устроен несколькими способами. Грунт под полом в любом случае бетонируют с уклоном к трубе. Вокруг нее устраивается небольшой принимающий приямок-лоток. Это нужно для того, чтобы вода уходила из бани быстрее. Полы укладывают на лаги. Последние ставят на бетонные или кирпичные квадратные столбики, возведенные на этом бетонном основании. Сверху лаги обязательно должны быть гидроизолированы мастикой или рубероидом. Далее монтируют доски пола. Иногда их не прибивают, а просто укладывают с расстоянием в 5 мм друг от друга. В эти щели и утекает вода. Время от времени доски снимают и просушивают на открытом воздухе. Такие полы называют протекающими.

Конечно, подобное устройство пола не слишком удобно. Во-первых, при ходьбе доски будут сдвигаться, а во-вторых, зимой из щелей будет поступать холодный воздух. Поэтому полы в бане чаще делают капитальными.

Плиточный пол в бане

Иногда может применяться и плиточное устройство пола. В бани ходят в том числе и для того, чтобы расслабиться и отдохнуть. А так как керамика – материал скользкий, да, к тому же, еще и разогревается при высоких температурах, обычно для удобства передвижения его дополнительно накрывают деревянными щитами. Снизу, чтобы поверхность последних располагалась горизонтально, набивают бруски разной толщины. Как и протекающие деревянные полы, эти щиты время от времени просушивают.

Глиняный пол в бане

Глиняный вариант покрытия – также довольно-таки интересное устройство пола. В бани с такой отделкой ходить достаточно приятно, так как материал этот имеет очень низкую степень теплопроводности. В этом случае вместо бетонного раствора просто используется глиняная смесь. Однако у таких полов есть один существенный недостаток. При намокании глина заметно разбухает. После высыхания же принимает первоначальные размеры, сильно при этом растрескиваясь. В последующем в трещинах начинает застаиваться вода. В результате в бане появляется неприятный запах.

Устройство гидрозатвора

Вот таким образом и выполняется устройство пола. В бани с любым из этих вариантов покрытия ходить мыться приятно только при наличии так называемого гидрозатвора. Без него в помещение может начать поступать холодный и плохо пахнущий воздух из принимающей трубы. Гидрозатвор можно сделать, просто установив на выходящую в лоток трубу специальный пластиковый стаканчик на ножках. Поступая в приемник, вода будет приподнимать его и уходить в слив. Воздух же в баню из трубы попадать не будет. Принимающий лоток стоит закрыть решеткой. Это предотвратит попадание в слив листьев от веников и другого мусора.

Утепленный пол в бане

Если предполагается использование бани в зимний период времени, стоит устроить в ней утепленные полы. В этом случае сначала набивается черновой пол, на который насыпают керамзит или укладывают пенополистирол. Посередине при этом проводится принимающий желоб. Далее на лаги разной высоты набивается чистовой пол. Он должен быть с уклоном досок от стен к желобу. Перед засыпкой керамзита черновой пол простилают пароизолятором. Поверх утеплителя же укладывают гидроизоляцию. Щели между досками чистового пола герметизируют. Керамзит для утепления подойдет только смешанный – хотя бы из двух фракций разного размера.

Утепление по стяжке

Таким образом, как сделать слив в бане и какими должны быть при этом полы, мы с вами выяснили. Теперь рассмотрим, как правильно сделать бетонное основание под покрытие. Перед его заливкой грунт тщательно утрамбовывают, устроив небольшой уклон в сторону приемника-лотка. После этого на него насыпают слой щебня около 10-15 см. Фундамент при этом стоит защитить, проложив около него слой глины. Далее все заливается бетоном. При желании утепление пола можно устроить и на этой стадии. В этом случае по щебню заливается тонкая стяжка. На нее насыпается слой керамзита. Далее заливается основной бетонный пол. Этот слой обязательно нужно армировать. Проще всего использовать для такой цели обычную сетку рабицу. После заливки бетонную поверхность нужно как можно тщательнее выровнять при помощи доски.

Как правильно приготовить бетонный раствор

Конечно же, бетонный пол бани должен быть максимально надежным. Поэтому раствор следует готовить, строго придерживаясь положенной технологии. Песок нужно брать крупный и обязательно просеянный. Цемент для устройства бетонного банного пола используется только самых высоких марок. Лучше всего подойдет М400. Замес делают в пропорции 1:3. Перемешивать ингредиенты нужно как можно тщательнее. Лучше всего делать это с использованием специального оборудования. Вручную однородный состав приготовить очень сложно. Наличие же непромешанных частей заметно ослабляет залитую конструкцию.

Душ в бане

Душ в бане устраивают достаточно редко. Простейшим его вариантом является обычное ведро, подвешенное над входом в парилку. Однако можно использовать и другие, простые конструктивно, но несколько более “продвинутые” варианты. Ведь контрастные водные процедуры на самом деле очень полезны. Можно, к примеру, установить бак на перекрытие и вывести в баню с потолка патрубок. Далее к нему подсоединяется обычная лейка. Воду в бак можно качать насосом из колодца по шлангу. Душевой слив в этом случае может быть устроен по тому же принципу, что и основной банный. Чаще всего использованная вода просто уходит из бани через общий приемник.

Схемы устройства бани

Слив – не единственная особенность такого необычного здания, как баня. Удобной она будет только в случае правильной планировки расположения ее помещений. Поэтому напоследок давайте рассмотрим, какой должна быть схема бани. Вариантов расположения парилки, моечной и раздевалки существует множество. При желании можно разработать и свой проект. Однако при этом стоит соблюдать некоторые основные правила:

Печь лучше всего располагать посередине здания, так, чтобы была возможность обогрева не только парной и моечной, но и раздевалки. В противном случае одеваться зимой после посещения бани будет холодно. Если здание большое, стоит устроить две печи.
Даже в очень небольшой бане желательно оборудовать тамбур площадью хотя бы в метр квадратный. Если входная дверь будет расположена слишком близко к улице, зимой она начнет примерзать к раме из-за конденсата.
Если в бане в будущем предполагается устраивать посиделки с пивом, стоит выделить немного площади под туалет.

Размеры помещений бани

Схема бани, разумеется, должна включать в себя и такую информацию, как размеры ее помещений. Составляя проект, стоит учитывать минимально допустимую их площадь в расчете на человека:

Ориентируясь на эти цифры и зная, сколько человек будет мыться одновременно, необходимую площадь здания будет вычислить несложно.

Как рационально расположить помещения

Чаще всего в тамбуре устраивают два входа: один в моечную, за которой находится парилка, второй – в раздевалку. Это действительно самая удобная схема. В небольших баньках тамбур обычно служит и раздевалкой. Чтобы окончательно определиться с тем, каким должно быть здание, можно просмотреть разные чертежи бани. Один из них представлен вашему вниманию на этой странице чуть выше. А вот так строят сауны в Европе:

Таким образом, правильно проведя планировку, устроив хороший слив, а также выполнив все остальные работы со строгим соблюдением положенных технологий, можно соорудить удобную и долговечную баню на загородном участке. Если же возводить что-то самостоятельно особого желания нет, можно заказать в строительной организации такую услугу, как баня под ключ. В этом случае наши рекомендации помогут вам проконтролировать работу нанятой бригады.

Как сделать слив в бане? Слив воды из бани: схемы, чертежи

О том, как сделать слив в бане, наверняка хотели бы знать многие владельцы загородных домов. Ведь от того, насколько качественно он будет устроен, зависит удобство принятия водных процедур. Способов отвода использованной воды существует несколько.

Как сделать слив в бане своими руками

Существует много вариантов отвода использованной воды из банного помещения, которые практически не требуют финансовых вложений и подсоединения к центральной канализации. Тщательно продуманный слив в бане обеспечит долговечность полов и фундамента, предотвратит появление грибка на стенах.

Канализационная система за пределами бани

На выбор способа водоотвода влияют следующие факторы:

Состав грунта.

Кроме того, следует учитывать опасность загрязнения участка грязной водой из бани. Большое количество жира, взвешенных частиц, моющих средств способно загрязнить участок вокруг бани, в помещении будет чувствоваться неприятный запах и создастся некомфортная атмосфера. Потребители могут выбрать один из двух способов избавления от грязной воды - отвод канализационных стоков в грунт рядом с баней или собирание ее в герметичную емкость и вывоз за пределы участка.

Слив воды в грунт под баню

Простейший вариант слива - отвод воды в грунт под строение. Обычно так избавляются от воды в летний период. Еще при постройке фундамента под моечной выкопайте неглубокую яму и заполните ее песчано-гравийной смесью. Во время строительства пола выведите сливную трубу прямо туда. В этом случае сливные трубы не монтируются. После помывки помещения бани следует тщательно просушить.

Для сооружений, возведенных на ленточном фундаменте, этот способ представляет определенную опасность. Ленточный фундамент построен с использованием бетонной смеси, хорошо впитывающей влагу. Небольшое количество сточных вод рядом с ним не окажет влияние на структуру бетона, но интенсивная эксплуатация бани может повлиять на прочность фундамента. Поэтому воду сливают под баню, если количество моющихся не больше трех.

Канализация дренажного типа для бани

Такой способ отвода стоков применяют на почвах, хорошо пропускающих жидкости, и в случае, когда грунтовые воды залегают глубоко.

На расстоянии 1–1,5 м от фундамента выкопайте яму глубиной, больше уровня замерзания на 50 см. Минимальный диаметр ямы - 1 м (для малого числа моющихся).

Этот вариант пригодится для тех, кого интересует, как сделать слив в бане с минимальными затратами.

Использование фильтрационного колодца для слива в бане

В сточных водах мало микроорганизмов, вызывающих реакцию брожения, она легче очищается. Поэтому стоки можно собирать в специальные колодцы для самостоятельной очистки. Строят колодец не ближе 3–5 м от стены бани. Узнайте заранее глубину промерзания почвы.

Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.

При укладке труб в траншею выполняйте следующие требования:

Труба должна быть без поворотов, чтобы избежать засорения.

Отвод воды из бани в герметичную сливную яму

Согласно требованиям санитарно–эпидемиологической службы, канализационные стоки нельзя выливать в грунт без очистки. Однако есть норма, разрешающая сделать пол в бане со сливом, не нарушая экологии - при объеме стоков менее 1 куб. м. в сутки. Ведь кто меряет эти стоки. Вместо сливной ямы без дна требуется изготовить герметичную яму, если имеют место такие причины: расстояние между ямой и баней - менее 5 м, от ямы до забора - менее 2 м, если невозможно построить яму глубже уровня водозабора.

Она строится в самом низком месте участка, чтобы вода поступала самотеком.

Герметичную сливную яму можно изготовить своими руками в следующей последовательности:

Выкопайте котлован глубиной 2–2,5 м и такими же размерами в горизонтальной плоскости.

Использование септиков для стоков из бани

Канализационную систему периодически надо очищать. Самый практичный метод очистки - септический, не требующий использования ассенизаторских машин. Обычно этот способ применяется при частом пользовании баней, когда моются большие компании, или при наличии в помещении санузла. Большое количество канализационных стоков может быстро загрязнить участок возле строения.

На расстоянии не менее 1,5 м от стены бани выкопайте яму глубиной 2–2,5 м, но можно и глубже.

Водяной затвор для бани своими руками

Чтобы в баню зимой не проникал холодный воздух и неприятные канализационные запахи, устройство слива в бане оснащают водяным затвором. Его можно изготовить из подручных средств и установить в сливную яму в такой последовательности:

Замените ручку на пластиковом ведре на металлическую, которую можно изготовить из оцинкованного железа.

Выполнение несложных требований позволит создать эффективную систему водоотведения. Праздничное настроение, с которым приходят в баню посетители, во многом поддерживается качеством изготовления канализационной системы.

Организация слива в бане своими руками

Правильный подход к организации слива сточных вод из бани предполагает соблюдение строительных норм во время работы. Предлагаем вам описание конструкций популярных систем водоотвода, которые можно

Как сделать слив в бане

Неотъемлемой составляющей парилки является вода. Но чтобы она не застаивалась, важно знать, как сделать слив в бане. При этом нужно учитывать определенные нюансы. Для строений, которые находятся на сваях, потребуется продуманный подход, чтобы коммуникации не замерзали. В зависимости от нагрузки на помещение будут приниматься различные решения.

Еще до строительства

О системе канализации стоит подумать еще до того, как начнется закладка фундамента. В этом случае будет намного легче сделать вывод. Проанализировать следует такие моменты:

Какой размер планируемого строения?
Какова частота его использования?
Сколько человек одновременно будут находиться внутри?
Будет ли установлен унитаз?
Будет ли моечная отдельным помещением или совмещена с парилкой?
Какова глубина промерзания грунта?
Каков состав грунта?
Есть ли центральная канализация?
Сколько есть свободной территории вокруг бани?

Этот вопросник во многом упростит создание чертежа прокладки, а также даст возможность определить какой из вариантов, которые будут описаны ниже, подходит лучше всего к конкретной ситуации.

Коротко о полах

Большую роль в том, насколько эффективно будет удаляться вся влага из парилки или моечной, играет правильный подход к изготовлению пола, а также сливного отверстия. Настил может быть деревянным или бетонным.

Суть протекающего заключается в том, что между досками оставляется пространство, через которое вода может просто сливаться под здание. Такое решение подходит для южных регионов. Во втором варианте доски укладываются в два слоя с плотными стыками. При этом соблюдается уклон в сторону канавки или сливного отверстия.

Бетонный пол обязательно выполняется с утеплением. Если этого не сделать, то ногам будет очень холодно. При заливке так же, как и в случае с непротекающим деревянным полом, соблюдается уклон в сторону сливного отверстия или в середину, где будет проходить желоб. Дополнительно сверху укладываются деревянные решетки, чтобы пребывающим в помещении было комфортнее.

Трап для различных конструкций также будет разным. Если это баня, которая постоянно отапливается, или известно, что помещение не промерзает, тогда можно установить изделие с водной заслонкой. Обычно оно располагается в углу или посередине, куда собирается вся жидкость. В деревянный пол установить такую конструкцию не составит особого труда:

Работы осуществляются до того, как будет смонтирован чистовой пол.
Выбирается месторасположение сливного отверстия согласно наклону поверхности.
Производится разметка под трап.
Сверлится отверстие для того, чтобы можно было вставить пилочку лобзика. Вырезается проем под изделие.
Вся поверхность пола застилается плотной полиэтиленовой пленкой.
Делается прорезь в том месте, где будет находиться сливное отверстие.
Пластиковый слив монтируется на место.
Места примыкания пленки промазываются силиконовым герметиком.
Производится настил чистового пола.

Обратите внимание! При таком решении, даже если вода где-то просочится под пол, по клеенке она стечет к месту слива.

Но чаще всего бани используются реже и если сделать там похожую конструкцию, тогда это может быть чревато тем, что вода внутри замерзнет и изделие просто разорвет на части. Чтобы этого не произошло, можно сделать трап с барьером без жидкости. Одно из решений легко реализовать в деревянной бане, другое - в бане с бетонным полом.

Понадобится небольшой лист оцинкованного металла размерами 62×38 см.
Его необходимо разметить следующим образом: от каждого края отложить по 2 точки на расстоянии 10 см. Точки двух сторон должны совпадать, чтобы на уголке получился квадрат со стороной в 10 см.
В получившихся квадратах от угла до точки проводится диагональ.
Все точки соединяются линией, чтобы внутри получился прямоугольник. Эти метки будут служить нам ориентиром для сгиба.
На расстоянии 17 см от края меньшей стороны посередине листа делаем насечку. Это будет центр отверстия под трубу, если она будет диаметром 50 мм.
Теперь по начерченным линиям необходимо согнуть этот лист, чтобы получилось небольшое корыто.
Торчащие по сторонам острые края загибаются к большей стороне.
Внутрь укладывается пластиковая или деревянная планка. По размерам она должна быть 39 ×17×0,5 см.
Вместимость этой емкости составляет около 6 литров. Когда вода начинает стекать, она приподнимает планку и свободно попадает в отверстие. После того как уровень падает, дощечка опускается на свое место и закрывает отверстие. Так делается для того, чтобы не было запаха.
Даже если случится, что доска примерзнет к корыту, то при попадании горячей жидкости она быстро оттаивает.

Обратите внимание! Такой сливной механизм будет очень актуален для бань, которые стоят на свайном или столбчатом фундаменте, когда под полом температура минусовая.

Для того чтобы реализовать проект, понадобится пластиковый или прочный резиновый мячик.
Когда будет производиться заливка пола, его необходимо будет разместить над сливным отверстием и немного утопить его туда. Сверху его можно чем-то прижать, чтобы он не сместился.
Вокруг шарика создается дополнительный уклон.
В таком положении мяч остается до полного застывания стяжки. После он очень просто отделяется от застывшей смеси.
Именно он и будет служить затвором. Когда вода будет начинать сливаться, она будет приподнимать шарик. После этого он будет опускаться на свое место и закрывать отверстие, препятствуя проникновению неприятного запаха. Замерзнуть такая не должна, а если это и произойдет, то оттаивает она достаточно быстро.

Простые системы сбора воды

Самым простым решением для отвода жидкости будет решение для протекающего пола.

Под помещением парилки (или моечной, если они не объединены) выкапывается яма. Ее размеры будут совпадать с площадью, с которой будет стекать вода.
Углубить ее нужно немного ниже промерзания грунта. Слоем в 10 см на дно укладывается песок и хорошо трамбуется.
Остальное пространство засыпается щебенкой или керамзитом так, чтобы до верха осталось еще 10 см. Все тщательно трамбуется.
Остаток пространства засыпается при помощи грунта, который был вырыт.

Больше делать ничего не нужно. Жидкость будет попадать в эту яму, фильтроваться и уходить дальше в почву.

Обратите внимание! Эта конструкция будет актуальна в том случае, если баня используется не больше раза в неделю и одновременно в ней находятся 3‒4 человека. В случае когда грунт под баней глинистый, тогда необходимо будет сделать переходной патрубок к приямку, который может располагаться в нескольких метрах от бани.

Для реализации следующей идеи понадобится пластиковая или металлическая бочка объемом в 200 литров.

Выбирается место недалеко от бани.
Выкапывается яма на глубину ниже промерзания грунта. Диаметр ее должен быть на 30 см больше диаметра бочки. Это необходимо для удобства монтажа.
На дно укладывается слой песка в 10 см и хорошо трамбуется.
Еще на 10 см укладывается слой из мелкой щебенки и тоже хорошо трамбуется.
В боковой стенке вырезается отверстие под трубу, по которой будет стекать вода.
В дне при помощи дрели и перьевого сверла на 26 мм сверлится отверстие. Оно необходимо для вентиляционного шланга.
На патрубок в ¾” накручивается гайка и надевается уплотнительная прокладка. Он просовывается через отверстие. Надевается еще одна прокладка и вся конструкция фиксируется при помощи второй гайки. На верхнюю резьбу накручивается переходник на ПНД трубу, которая будет выполнять роль вентиляционной.
Бочка помещается в яму вверх дном.
Подводится сливная труба. Желательно, чтобы она заходила внутрь на 15‒20 см. Так, при смещении грунтов ее не выдернет.
Примерно до середины яма засыпается щебенкой и трамбуется, но так, чтобы не повредить бочку. Оставшееся пространство засыпается при помощи грунта.

Этот способ утилизации также подходит для неглинистых почв. Емкости вполне хватит для того, чтобы баню принимали одновременно 5 человек 1 раз в неделю.

Системы при интенсивном использовании

В тех случаях, когда баня будет эксплуатироваться в более интенсивном режиме или в ней будет туалет, необходимо предусмотреть решения, благодаря которым система справится с большим объемом жидкости. Если строение находится возле частного дома и для него предусмотрены ЛОС, тогда можно сделать вывод прямо в него. Быстрее всего можно подготовить однокамерный септик или выгребную яму, для этого необходимо:

Вырыть котлован. Его глубина должна быть чуть более 3 метров, чтобы легко поместились 3 бетонных кольца, и они не достигали поверхности на 30 см.
Если дно планируется сделать фильтрующим, тогда делается подсыпка из песка в 20 см, сверху укладывается слой щебня в 30 см. Все хорошо трамбуется. Если нет, тогда слоем в 20 см заливается бетон и в него погружаются кольца.
Стенки можно укрепить и другим способом, например, выложить из кирпича. При этом необходимо кладку делать с отверстиями для отвода воды.
Для ввода канализационной трубы делается подходящее отверстие.
Сверху яма закрывается при помощи железобетонной плиты.
В крышку устанавливается фановая труба для вентиляции.

Очищается такой септик при помощи ассенизатора. Располагать его нужно так, чтобы к нему был подъезд. Расстояние до здания должно быть не менее 2 м. Можно дальше, но тогда на большую глубину придется закладывать коммуникации.

Для того чтобы увеличить интервал между чистками, можно сделать несколько камер. В этом случае вода очистится более эффективно, а также будет доступна возможность увеличить объем среднесуточных стоков. Суть устройства заключается в том, чтобы сделать две первые емкости герметичными по описанному способу, а последнюю сделать с фильтрующим дном. При этом соединяются они между собой при помощи труб. В первом и втором отделении происходит оседание тяжелых частиц. Там происходит их разложение при помощи бактерий. В третий отдел попадает частично очищенная вода, которая дальше уходит в грунт.

В другом варианте можно использовать пластиковые емкости или купить готовый септик. Также вывод стоков из последней камеры может осуществляться на поля фильтрации. Для этого должна быть доступна достаточная площадь для их организации.

Самым дорогим вариантом будет установка готовой системы. Все действия она осуществляет в автоматическом режиме. На выходе очистка достигает 98%. Отводится вода при помощи дренажного насоса. Ей можно поливать сад или огород, кроме плодово-ягодных растений. Установка такого агрегата сводится к подготовке котлована и подводу сливной трубы. Также необходимо электричество для компрессоров. Располагать ее можно вблизи источников питьевой воды.

Как сделать слив в бане - отвод сточных вод из бани фото

Узнайте о том, как сделать слив в бане. В статье описаны возможные варианты устройства слива сточных вод.

В XXI веке хочется комфорта, поэтому о том, чтобы ведрами носить в баню воду, либо о том, чтобы делать холодные проливные дощатые полы в парной и моечной речь у нас даже не шла. Так как же эффективнее организовать доставку воды в баню, ну и отвод сточных вод, разумеется? В этой же статье остановимся на организации вентиляции парной.

Подвод воды и отвод стоков из бани.

Так получилось, что всю эту задачу мы решали в несколько этапов … и лет – с 2012 по 2014г. Первоначально планировалось, что для бани будет отдельный насос (или насосная станция) в колодце и он будет подавать воду автономно от дома. Позже, когда мы монтировали насос и всю систему водоснабжения для дома я заикнулся о дополнительном насосе для бани, на что мои сантехники разумно ответили – а зачем? Ведь есть насос в колодце и датчик давления в доме, плюс система ресиверов, поддерживающих давление. Зачем «плодить» дублирующие системы? Проще прямо в колодце сделать ответвление в баню и тогда все вопросы будут решены. Идея мне очень понравилась и чуть позже мы ее реализовали (см. фото ниже).

Фото разводки труб в колодце.

Фото датчика давления в доме.

В самой бане изначально печниками (в 2012 году – подробнее о строительстве нашей красавицы печи рассказано здесь …) был сделан контур нагрева горячей воды, включавший трубу, проходящую сквозь топку печи, бак на 160 литров и некоторые элементы арматуры – см. фото по ссылке выше. Уже тогда, по моей просьбе, в баке было сделано дополнительное отверстие и для аварийного слива воды при заполнении бака.

Фото ввода труб в печку и внутри топки.

Позже, летом 2013 года, когда у нас уже был опыт организации котельной в доме, я попросил сантехников «сделать также удобно и красиво» систему водоснабжения теперь и в бане. Вячеслав, как всегда оказался на высоте и я с удовольствием представляю результаты его работы.

Как сейчас выглядит зона водоснабжения показано на фото ниже. Здесь же, во врезке справа, основные элементы системы показаны крупным планом.

Организация водоснабжения бани – финальная картинка. Во врезке справа – увеличенное изображение зоны под баком.

Конструкция собрана на обжимных никелированных стальных трубах – это, пожалуй, самый надежный и красивый вариант арматуры на сегодняшний день. В доме мы использовали аналогичный, но с медными трубами, здесь бак из нержавейки задал другой цвет всей этой сборке.

Итак, справа из пола выходит труба холодной воды. Она входит в тройник, в который вставлен греющий электрический кабель. Сейчас его целесообразность в основном утрачена (только для аварийных ситуаций), но год назад мы полагали, что пол будет на лагах (т.е. будет холодный подпол), а баня не будет постоянно отапливаться.

Из особенностей конструкции отмечу латунные краны – они удачно вписались в стиль русской бани. А также тонкую медную трубку выводящую воду из бака при его переполнении. С помощью нее вода польется в трап, а не на голову.

Кстати, по трапам (так называются сливные отверстия в полу). Изначально в 2013 году мы планировали сделать в районе бака нечто типа небольшой раковины с бортиками, именно поэтому там был размещен дополнительный второй трап. Основной же трап был размещен почти в центре моечной. Это можно увидеть во врезке на следующем фото – здесь мы еще планировали использовать деревянные лаги для организации пола.

Места расположения трапов в моечной. Фото сделано еще до демонтажа деревянных лаг. Один трап размещен под кранами бака, а второй (во врезке в фото слева) – в центре моечной.

Позже, когда укладывалась плитка, мы решили отказаться от этого бортика, поскольку об него постоянно бы спотыкались. Сейчас, конечно же, мы бы не стали делать этот второй трап в моечной.

С другой стороны, когда год назад (в 2013-ом) мы со Славой проектировали канализацию, я считал, что трап в парной не нужен. Так говорили печники – поскольку печка очень мощная и высушивает все (так оно и оказалось). Но потом, почитав отзывы на форумах, поговорив со строителями – мы решили, что «хуже не будет». Вопрос только встал, куда выводить слив из этого третьего трапа? Поскольку до самого последнего момента (уже в 2014 г.) был не решен вопрос, на каком уровне делать пол (об этом подробнее здесь …) то я решил не связываться со сверлением армированного бетонного фундамента, а сделать отдельную «бочку» для трапа из парной, тем более, что объем воды здесь будет минимален.

Завершая тему трапов нужно отметить следующий важный момент. Трапы бывают обычные (т.е. влажные) и «сухие». Сухие трапы (корректнее: «трапы с сухим затвором») позволяют препятствовать проникновению неприятных запахов из канализации даже если в трапе испарится вся вода.

Внешне и обычный, и сухой трап выглядят одинаково (см. предыдущее фото) – нюанс скрыт в их вставке-затворе (см. следующее фото). Если у Вас планируются теплые полы в моечной , то я Вам однозначно советую сразу покупать именно сухие трапы. Для парной выбор сухого трапа является также однозначным вне зависимости от нагрева полов, поскольку печь высушит влагу в трапе за счет общей высокой температуры.

Два варианта затворов в трапах (сухой и обычный) с двух ракурсов. У сухого есть два «лепестка» (створки) которые под силой тяжести перекрывают воздушный поток из канализации если в трапе испарится вода.

Имейте ввиду, что стоимость такого трапа достаточно высока (около 2 тыс.руб.), а приобрести только сам сухой затвор не удастся.

Ну что ж, пора переходить к описанию внешних работ, проведенных вне стен бани. На следующем фото показано, как в 2013 годы была вырыта траншея «в полный рост» для подвода воды. Обратите внимание, что вход в колодец организован с помощью небольшого куска канализационной трубы, это защитит трубу водоснабжения при движениях грунта. Разводка внутри колодца уже была показана на фото в начале статьи.

Процесс подведения воды от колодца (2013 год).

С канализацией все получилось сложнее. Как уже отмечено выше, нам пришлось сделать два бака для отстоя и дренажа сливных вод. Один, большой бак (на 160 литров), для моечной в 2013 году и малый (на 60 литров) – для парной в 2014 году.

Отметим сразу – мы не планировали организации туалета в бане! Именно поэтому нами не использован полноценный септик. При проектировании бани мы не запланировали отдельного помещения под туалет, поскольку не планировали круглогодично отапливать баню. Сейчас эта проблема решена с помощью биотуалета (см. фото ниже) и шторки в тамбуре.

На фото: справа – биотуалет, как альтернатива санузлу в бане. Справа – использование специализированных влагостойких (выдерживает дождь) розеток и выключателя для управления водоснабжением из колодца. К нижней розетке, управляемой датчиком давления, расположенным в доме, подключен основной насос. К средней розетке подключен второй насос, он управляется с помощью показанного выключателя (очень удобно). К верхней розетке могут быть подключены любые потребители (триммер и пр.). Блок имеет небольшой козырек, все успешно эксплуатируется более 3 лет.

Организацию канализации для бани мы совместили с переделкой канализации для дома, полностью переделав поле рассеивания для самодельного «септика». Эта важная тема требует отдельной статьи, и мы планируем ее в будущем подготовить.

Сейчас же расскажем лишь об организации отстойника для бани. Мы не стали использовать «народные средства» типа зарытых автомобильных шин, а решили сделать все более серьезнее. Как я уже понял к этому моменту – самым важным в таком отстойнике является правильная организация системы фильтрации. Здесь обязательно использование как минимум двух слоев геотекстиля и большой массы щебня. В противном случае система не прослужит долго и забьется песком или землей.

Весь алгоритм работы показан на цикле следующих фото.

Организация отстойника для сточных вод из моечной. Бочка 160 литров, большое количество щебня и два слоя геотекстиля – вот залог успеха.

Итак, вначале была прорыта траншея для канализационной трубы с небольшим постоянным уклоном от бани. Уклон должен быть постоянный, чтобы не застаивалась вода и не очень большой, чтобы не «срывать» гидрозатвор в трапах. Далее, в назначенном месте отрывается яма под бочку, куда будет поступать вода из канализационной трубы. Глубина ямы должна учесть высоту бочки, 40-50 см слоя щебня под бочкой и 20-50 см земли над бочкой.

Вырытую яму «обшиваем» геотекстилем (продается в строительных магазинах) – см. первое фото в коллаже выше. Для закрепления геотекстиля удобно использовать «П»-образные куски вязальной проволоки. Геотекстиль предотвратит проникновение песка и земли внутрь щебня. Далее на дно насыпаем 40-50 см щебня. Параллельно готовим бочку. В ней, на боковых стенках высверливаем множество отверстий (сверлом 15-25 мм), плюс уже по месту вырезаем входное отверстие для канализационной трубы.

Оборачиваем бочку геотекстилем чтобы внутрь бочки не попадал песок и мелкие камни. Выставляем бочку по уровню и засыпаем все оставшееся пространство щебнем. Поверх щебня также укладываем геотекстиль. Получилась простая и надежная конструкция. Далее бочку сверху засыпаем песком и землей.

На следующих кадрах можно увидеть отдельные этапы описанного выше процесса подвода воды и организации канализации из моечной, напомним все это было сделано еще в 2013 году.

Как и было упомянуто ранее, в 2014 годы мы все-таки приняли решение сделать трап и слив воды из парной. У нас не было практического опыта эксплуатации бани, поэтому мы не могли быть убеждены в том, что вся влага в парной будет выпариваться кирпичной печью.

Почитав на форумах отзывы о том, что когда парится большая кампания, то под ногами в парной хлюпает вода, которую проще смести в трап, чем мучиться со шваброй и тряпками. В общем, мы решили, что слив из парной не помешает, но как его организовать? Ввести его в систему канализационных труб сделанных годом ранее было непросто. Как минимум нужно было сверлить, либо венец сруба (в лучшем случае), либо 40 см ленты армированного бетона.

Я решил пойти по «пути меньшего сопротивления» и «тупо» организовать еще один отстойник. Организация вот этой системы и описана ниже. Была приобретена небольшая пластиковая емкость (около 60 литров) – также достаточно прочная, чтобы она не смялась под давлением грунта, даже после высверливания в ней отверстий.

Поскольку специально мы не покупали щебень, то решили пойти по старинной технологии финнов, которые обкладывали свои поля рассеивания не щебнем, а мелкими и средними камнями. У нас этого «добра» на участке также было предостаточно, я попросил ребят промыть эти камни и ими мы обложили наш бочонок.

Создание небольшого отстойника с полем фильтрации для стока с парной. Вместо щебня – мелкие камни, ну а без геотекстиля вновь не обойтись.

Разумеется, и сама яма, и канистра были обмотаны геотекстилем. Единственно мы вынесли место закапывания бочонка на метр с лишним от фундамента с тем, чтобы потом, при необходимости можно было получить к нему доступ без затрагивания отмостки вокруг бани.

Слева – бочка обложена крупными камнями, а справа – выход трубы канализации в помещении парной.

Вентиляция в парной: нужна ли она вообще и какой ей следует быть.

Вопрос организации вентиляции в парной весьма «темный» и я до сих пор не нашел на него однозначного ответа. Впервые мы об этом узнали от нашего плиточника Романа, который в 2012-ом клал нам плитку в доме. Он тогда сказал, что для того чтобы сделать теплым нижнюю зону в сауне, финны делают специальные вентиляционные каналы, которые забирают воздух у пола в сауне и выводят его в другое помещение или на улицу. При этом, когда мы «поддаем пару» в печку, горячий воздух за счет давления вытесняет холодный из сауны через этот канал.

Об аналогичных системах я читал позже и на наших форумах, но однозначных рекомендаций как это правильно организовать так и не нашел. Поэтому, решил положиться на свое инженерное чутье и знания по физике.

Вот в таком виде мы получили свой вентканал из нержавейки. Длинный вертикальный фрагмент трубы делился на две части, а вместо двух наконечников мы получили три.

Самым сложным оказалось найти такие вентканалы. Ведь традиционные пластиковые здесь использовать нельзя – высокие температуры, вредные выделения и т.д. Народные умельцы делают такие конструкции сами, оборачивая алюминиевой фольгой каркас из бруса. Мне так «развлекаться» не хотелось.

Я пытался найти в Санкт-Петербурге тех, кто продает готовые металлические вентиляционные каналы, но таковых не нашел. Но как-то меня осенило, а что, если попробовать заказать изготовление такого канала. Начал искать фирмы и нашел недалеко от моей работы на Васильевском острове.

Ребята занимаются изготовлением вентканалов больших сечений и любых других тонкостенных элементов, у них современнейшее оборудование и они мне «склепали» мой заказ за пару часов. Самым сложным было оплатить по безналу эти несчастные 500 рублей. Ну и еще, несмотря на длительные обсуждения и переписку о том, в какую стороны должны быть загнуты концы, ребята все равно сделали не так, но потом исправились и при мне сделали уже третий наконечник с нужным загибом.

Конструкцию сделали разборной, поэтому я вполне смог ее увести на машине.

Вентканал установлен на стене, он выводит воздух с уровня поля парной и выводит под крышу. На врезке справа показан финальный вид уже обшитой вагонкой парной.

На предыдущем фото показан установленный на стену канал, а на врезке – как выглядит вход канала уже на обшитой вагонкой стене. Сказать в полной мере, что он себя оправдывает я пока не могу – нужно проверить его работу зимой, но в целом я не жалею о его установке, т.к. по логике он должен выполнять свои функции. Плюс это позволяет организовать вентиляцию помещения парной. То, что воздух в ней всегда достаточно свежий без проветривания – в этом мы уже убедились.

Водоснабжение и канализация в бане, вентиляция в парной - идеи и решения

Интересные подходы по организации подвода воды и отвода канализации из бани. Зачем нужна вентиляция в парной и как ее организовать

При строительстве бани особое внимание следует уделять грамотной организации системы отведения воды. Если все будет сделано правильно, в сауне никогда не заведется грибок и не будет неприятных запахов. Да и сама постройка станет служить намного дольше.

Полы в бане – подбираем подходящее основание

Русская банька или сауна на собственном загородном участке – мечта многих людей. Воплотить ее в жизнь не так уж и сложно. Достаточно разобраться со всеми особенностями возведения и обустройства парилки, в частности, с правилами организации водоотвода в ней. Этому вопросу нужно уделить повышенное внимание. Если не организовать эффективный слив отработанной воды из сауны, уже через пару лет после начала эксплуатации ее фундамент, напольное основание и нижние части стен придут в негодность. Естественно, очень скоро все эти проблемы станут причиной разрушения постройки.

Слив в бане реально сделать своими руками, но сначала нам потребуется разобраться со всеми существующими вариантами водоотвода, выбрать оптимальную систему, и только после этого приступать к обустройству слива. Первый вопрос, который предстоит решить, связан с типом полов в парилке. Их можно сделать:

бетонными;
деревянными.

Пол из бетона идеален для капитальной сауны, в которой водные процедуры принимаются в течение всего года. Такое основание состоит из нескольких последовательных слоев. Первым идет утрамбованный гравий, затем – бетонный раствор, парозащитная прокладка, теплоизолятор (лучше всего использовать пенополистирольные плиты). Утеплитель накрывается полиэтиленом, выполняющим функцию гидрозащитника. На него укладывается еще один слой бетона. Вся конструкция закрепляется цементной армированной стяжкой. В самом конце бетонное основание облицовывается плиткой (керамика) либо иным отделочным материалом.

Деревянный пол строится намного быстрее и проще. Его монтируют в банях, эксплуатируемых исключительно в теплое время года. Затраты на основания из дерева ощутимо меньше, нежели на бетонные. Но здесь есть одна проблема. Даже при тщательной обработке древесины спец. составами через некоторое время она начнет портиться под влиянием влаги и высокой температуры. 5–6 лет эксплуатации, и такой пол придется полностью перестилать. Об этом следует помнить, выбирая тип основания для своей бани.

Деревянные полы конструктивно подразделяются на непротекающие и протекающие. Первые из указанных всегда укладываются на предварительно сделанную стяжку из бетона (она обязательно должна иметь определенный уклон). Непротекающие конструкции склонны к гниению, так как после использования парилки они достаточно долго сохнут. Протекающие полы с этой точки зрения более удобны в использовании. Они просто настилаются на лаги без жесткого крепления к последним. Укладка досок выполняется с небольшими (около 5 мм) зазорами. Именно через них вода удаляется с поверхности настила. В любой момент такой пол можно снять, вынести на улицу под жаркое солнышко и просушить.

Если планируется строительство протекающего основания, под сауной следует сделать приямок (желательно герметичный) и подсоединить к нему трубу, по которой и будет осуществляться водоотвод.

Системы отвода стоков – плюсы и минусы при эксплуатации

Разобравшись с типом полов, переходим к подбору подходящего водоотвода. Существует несколько вариантов обустройства слива:

методика грунтовой фильтрации;
установка сливного либо дренажного колодца;
приямок.

Выбор той или иной системы зависит от геометрических параметров и частоты использования бани, наличия на участке централизованной канализации либо отсутствия таковой, глубины, на которую промерзает грунт, и непосредственно типа имеющейся почвы. Если в собственную сауну человек планирует ходить с двумя-тремя друзьями пару раз в неделю, особой необходимости в организации сложного слива (например, грунтовой фильтрации) нет. В подобных ситуациях можно обойтись малыми затратами, соорудив простейший приямок или колодец для отработанной воды. Если же банька станет постоянным местом сбора большого количества любителей горячего пара, придется позаботиться об обустройстве более "навороченной" и эффективной в работе системы.

На грунтах глинистого типа разумнее всего делать сливную яму. В нее использованная вода будет попадать из бани по трубам, а затем откачиваться. Для песчаных и аналогичных им грунтов больше подходят системы в виде дренажных колодцев. Учитываем и самое главное требование – трубы, по которым станет производиться отвод воды, в обязательном порядке прокладываем ниже уровня промерзания почвы. Если смонтировать их выше указанной отметки, в сильные морозы они замерзнут, и мы не сможем полноценно пользоваться частной банькой.

Поговорим о плюсах и минусах разных систем слива. А потом выясним, как именно монтируется каждая из них. Начнем с самой простой системы – приямка. Он, по сути, представляет собой яму, которая выкапывается под напольным основанием парилки. На дно приямка укладывается слой фильтрующего материала. Вода проходит через него, очищается, а потом постепенно просачивается в почву. Для работы приямка не нужны трубы и какие-либо иные коммуникации. Его обустройство занимает минимум времени. Это, несомненно, плюсы. Но есть у такого решения и минусы. Во-первых, приямок нельзя делать на почвах, плохо впитывающих воду. Во-вторых, его невозможно смонтировать в саунах с фундаментом в виде монолитной плиты. В-третьих, даже глубокий приямок характеризуется объективно малым пропускным потенциалом.

Не намного дороже выйдет в обустройстве и сливной колодец. Под таковым понимают герметичный резервуар для сбора стоков, закапываемый в землю. Когда он наполняется, владелец баньки вызывает ассенизаторскую машину. Она и откачивает воду. Сливную систему сделает любой дачник, потратив на работы минимум сил. Здесь нужно лишь правильно выбрать место для установки резервуара. Его следует монтировать на самом низком участке земельного надела. Какого-либо специального ухода за сливным колодцем не требуется. Недостатки системы – необходимость в регулярном вызове спецтехники для откачки воды и в обустройстве достаточно широких путей подъезда к емкости. По узкой дорожке ассенизаторская машина не проедет.

Дренажный колодец – это глубокая и широкая яма, которая заполняется слоем фильтрующего элемента. В качестве такового может выступать печной шлак, небольшие куски кирпичей, щебень, строительный песок. Выкопать яму несложно. Засыпать ее фильтратом тоже. Но вот обслуживать дренажную систему совсем непросто. Стоки из нее не откачиваются. Они уходят в грунт. При этом хотя бы раз в 5–6 месяцев нужно полностью менять фильтрующий слой и осуществлять очистку колодца. Такая операция требует немалых трудовых затрат, что сводит на нет все достоинства системы.

Достоинства и недостатки метода грунтовой фильтрации мы рассмотрим ниже. И сразу же опишем, как именно делают подобную систему профессиональные строители. Она считается самым эффективным вариантом отвода стоков от частных саун.

Грунтовая фильтрация – насколько эффективна и долговечна?

Методика почвенной очистки стоков требует монтажа полноценной канализационной системы. Она включает в себя трубы для сбора и отвода воды и специальный септик. Последний играет роль распределяющего колодца и одновременно отстойника. Септик некоторые умельцы собирают собственными силами, но чаще его покупают в готовом виде в специализированных магазинах. Плюсы системы – качественная очистка сильно загрязненных вод, полностью автономное функционирование, отсутствие потребности в вызове техники для откачки колодца. Недостатки – огромный объем земельных (весьма трудоемких) работ, немалая стоимость используемых расходных материалов и оборудования, потребность в выделении обширной площадки для установки септика.

Пошаговое руководство по организации системы грунтовой фильтрации приводится далее. Сначала определяемся с местом установки септика. Заглубляем его в почву на 150–250 см. Затем подводим к установленной емкости трубу канализации. Напоминаем! Ее следует уложить ниже отметки промерзания земли. После этого подготавливаем дренажные перфорированные трубы (так называемые дрены). Их сечение и длину подбираем, учитывая объем стоков. В большинстве случаев в качестве дрен применяются изделия из пластика сечением 110 см. Можно использовать и другие трубы, просверлив в них ряд отверстий.

Протяженность одной дренажной трубы нежелательно брать более 25 м. Укладка труб производится в траншеи шириной около 1 м (минимум – 50 см). Дистанция между отдельными дренами должна выдерживаться не менее 150 см. Сам процесс монтажа системы выглядит так:

1. Составляем схему прокладки дрен. Выкапываем траншею с уклоном около 1,5°, проверяя его точность строительным уровнем.
2. Если грунт песчаный, делаем на дне траншеи подушку из гравия и песка (толщина каждого слоя – 10 см), а затем настилаем поверх геотекстиль. Для глинистых почв порядок действий аналогичный. Но в этом случае не нужно использовать геотекстильный материал. На суглинках подушку допускается не делать. При этом трубы требуется завернуть в геотекстиль. Тем самым мы уменьшим риск заиливания системы.
3. Укладываем подготовленные дрены. На их конце устанавливаем полуметровую (чуть больше) трубу для вентиляции.
4. Засыпаем дрены 10 см гравия. Заполняем траншею доверху слоем грунта.
5. Накрываем выход вент. трубы защитным колпаком. Он предотвратит попадание листвы и мусора в вентиляционный канал.

Система почвенной фильтрации стоков готова! При правильном обустройстве она будет безаварийно служить не менее 15 лет. Но через указанный промежуток времени придется менять подушку под дренами, так как она будет понемногу заиливаться в процессе эксплуатации канализации.

Делаем приямок – простая и быстрая операция

Как было отмечено, водоотвод от небольших, редко используемых бань разрешается организовывать при помощи приямка. Схема его устройства такова:

1. Копаем яму под будущим напольным основанием парной.
2. Заполняем наш мини-котлован слоем щебня, керамзита либо боя кирпича.
3. Сверху насыпаем песок.
4. Устанавливаем деревянные лаги поверх ямы со сделанной фильтрующей подушкой.
5. Укладываем дощатый настил на смонтированные опорные элементы. Пиломатериалы, как вы помните, мы устанавливаем не вплотную, а с зазорами.

Доски можно прибить к лагам. Но лучше этого не делать, чтобы иметь возможность периодически снимать настил и просушивать его вне помещения.

Некоторые умельцы делают усовершенствованный приямок. Он выполняет функцию сборника стоков, которые после достижения заданного уровня уходят в канализацию. Этот вариант приямка сооружается также достаточно просто. Копаем кубическую по конфигурации яму под полом. Длину ребер такого котлована берем не меньше 50 см. Защищаем стены и дно ямы от влаги. Проще и надежнее всего залить их бетонной смесью. Хотя можно использовать и какой-либо рулонный гидроизолятор, например, рубероид.

Далее на высоте примерно 10 см от напольного основания подводим трубу к приямку. За пределы постройки выводим ее под уклоном (иначе стоки не смогут уходить из ямы самотеком). Монтируем гидрозатвор. Он представляет собой приспособление, не позволяющее малоприятным канализационным запахам проникать в парилку. Самый простой гидрозатвор – установленная с небольшим наклоном пластинка из металла. От дна ямы ее нижний торец обязан быть отдаленным сантиметров на 5. Также затвор можно сделать из обычного резинового мячика. Его следует закрепить над ямой (непосредственно над сливом). Когда резервуар пустой, мячик закрывает собой трубу, а при наполнении емкости он всплывает, и вода беспрепятственно уходит по трубе.

Строим сливной колодец – практичный вариант

Сливная яма по праву считается самым рациональным способом организации водоотвода из бани. Нам требуется выкопать яму и установить в нее металлический либо пластиковый резервуар. Такой вариант не требует серьезных затрат сил. Но и долговечность сливной конструкции получается не очень большой. Поэтому домашние мастера отдают предпочтение другим способам обустройства подобной системы. Они делают ямы из железобетонных колец либо выкладывают стенки колодца кирпичом. В этом случае конструкция становится более надежной, за счет чего срок ее службы значительно увеличивается.

Работать с железобетонными изделиями сложно. А вот кирпичную кладку выполнить вполне реально любому мастеру-самоучке. Опишем последний вариант организации слива пошагово:

1. Выбираем место под колодец, помня, что его всегда располагают в самой низкой точке земельного надела. Кроме того, нам нужно сразу позаботиться и об обустройстве подъезда к сливной яме для машины, откачивающей стоки.
2. Выкапываем яму запланированных размеров. Рекомендуется делать ее прямоугольной либо квадратной. Тогда объем земляных работ будет поменьше. Следим за тем, чтобы стенки ямы получались ровными и плотными (не допускаем осыпания грунта с них).
3. Дно котлована делаем с уклоном, направляя его к люку.
4. Засыпаем 15-сантиметрвоый слой песка в яму, трамбуем его. Заливаем сверху бетонный раствор. Допускается установка на дно готовой плиты (железобетонной). За счет этого можно сократить сроки проведения работ, так как не придется ждать несколько недель, когда бетонный раствор полностью затвердеет.

Теперь приступаем к кладке стен нашей сливной конструкции. Операцию выполняем при помощи нового либо бывшего в употреблении красного кирпича. Кладку делаем толщиной в 25–30 см. Кирпичи монтируем со смещением в полкамня. Фиксацию изделий производим композицией, составленной из песка, глины и воды. В одну из стенок ставим трубу для поступающих в колодец стоков.

Кирпич является водопроницаемым материалом. Поэтому кладку нужно дополнительно загерметизировать. Используем для влагозащиты любую битумную мастику. Накладываем ее строго по рекомендациям производителя. После гидроизоляции стен монтируем на колодец перекрытие. Оно должно быть больше ямы (с каждой из сторон) на 25–30 см. Перекрытие желательно делать из железобетона. Вес такая конструкция имеет немалый, зато отличается долговечностью и уникальной прочностью.

Процесс монтажа перекрытия следующий: собираем опалубку, заливаем ее бетоном (слой – около 7 см), монтируем металлическую арматуру, сверху подаем еще один бетонный слой. Ждем застывания перекрытия. После кристаллизации бетона монтируем по центру плиты люк. Берем полиэтиленовую пленку. Накрываем ею залитое перекрытие, засыпаем грунтом. На поверхности земли остается только люк. Через него будет производиться откачка стоков из кирпичного резервуара после наполнения емкости до критической отметки.

Дренажная конструкция – как сделать?

Дренажный колодец делают исключительно на участках, на которых грунтовые воды протекают очень глубоко. При высоком их расположении интересующая нас конструкция не сможет выполнять своей функции. Она станет наполняться грунтовой водой, и стокам от бани просто-напросто негде будет собираться. Дренажный колодец следует копать в 2–2,5 м от стен постройки. Если , возрастет риск проседания или намокания фундамента. При меньшей дистанции между стенкой строения и ямой у нас не получится организовать требуемые уклоны, обеспечивающие самотек воды.

Выбрав подходящее место, копаем цилиндрическую скважину в земле. Теоретически колодец может иметь и любую иную форму. Но практика показывает, что цилиндрические по форме ямы намного реже нуждаются в ремонтных работах. Кроме того, в них отмечается равномерное распределение нагрузок на стены. Глубину и размеры скважины выбираем любые. Для больших и активно посещаемых бань параметры колодца, конечно же, должны быть более внушительными, чем для саун, которыми их хозяева пользуются лишь время от времени.

Выкладки стен кирпичом либо диким камнем. Важно! Кладку изделий осуществляем с небольшими зазорами. Они нужны для естественного удаления влаги.
Установки емкости из металла или пластика. Перед монтажом в яму в резервуаре нужно сделать отверстия по бокам и срезать днище.
Укладки нескольких старых автомобильных шин друг на друга.
Монтажа листов шифера. Этот вариант подходит для колодцев в форме прямоугольника либо квадрата.

В укрепленную яму засыпаем щебень, битый кирпич или керамзит, делая подушку высотой в 10–15 см. Затем накрываем ее песком (толщина – аналогичная). Прокапываем траншею к колодцу от сауны (не забываем об уклоне, оптимально, если на каждый метр он будет равняться 1 см). Укладываем в нее сливную трубу. Заводим последнюю в дренажную яму. После этого нужно установить на колодец крышку. Лучше делать ее металлической и обязательно съемной. Ведь дренажную яму нам придется регулярно обслуживать, меняя в ней фильтрующий слой и производя очистку. Осталось накрыть крышку полиэтиленом и засыпать сооружение грунтом.

Выбираем подходящий вариант канализации для бани и делаем все работы самостоятельно. Руководствуясь приведенными инструкциями, мы без проблем обустроим по-настоящему эффективную систему отвода стоков.

просмотров

Сохранить ВКонтакте

Разновидности деревянного пола в бане

Организация слива

Протекающий пол

Шпунтованная доска

Выбор узла слива

Устройство слива в моечной комнате при бане

Достоинства и недостатки каждой системы наружного водоотвода в бане

Дренажный сливной колодец

Приямок

Внутренняя система водоотведения бани

Подготовка к постройке водоотвода: чертежи и схемы различных сливов

Видео: устройство оцинкованного поддона для слива воды под деревянным полом бани

Расчёт материала для создания водоотвода и инструменты

Пошаговая инструкция с фото по изготовлению различных конструкций слива в бане

Видео: система функционирования трапика с гидрозатвором в моечной комнате бани

Делаем внешнюю систему канализации своими руками

Как сделать сливной колодец для водоотвода: руководство

Как разместить систему водоотвода с приямком

Как установить грунтовую фильтрацию для бани

Видео: как подвести сливную систему к бане

Грунтовая фильтрация - самый простой и дешевый способ

Сливной колодец из автомобильной шины

Дренажный канал - оптимальный выбор

Внутренняя канализация

Варианты обустройства сливного колодца

Как сделать слив в бане? Слив воды из бани: схемы, чертежи

Простейший слив в бане

Траншея и труба под слив

Приемник-колодец

Приемник-септик

Устройство слива в самой бане

Плиточный пол в бане

Глиняный пол в бане

Устройство гидрозатвора

Утепленный пол в бане

Утепление по стяжке

Как правильно приготовить бетонный раствор

Душ в бане

Схемы устройства бани

Размеры помещений бани

Как рационально расположить помещения

Как сделать слив в бане своими руками

Рекомендации по обустройству пола со сливом для бани

Канализационная система за пределами бани

Слив воды в грунт под баню

Канализация дренажного типа для бани

Использование фильтрационного колодца для слива в бане

Отвод воды из бани в герметичную сливную яму

Использование септиков для стоков из бани

Водяной затвор для бани своими руками

Как сделать слив в бане

Еще до строительства

Коротко о полах

Простые системы сбора воды

Системы при интенсивном использовании

Полы в бане – подбираем подходящее основание

Системы отвода стоков – плюсы и минусы при эксплуатации

Грунтовая фильтрация – насколько эффективна и долговечна?

Делаем приямок – простая и быстрая операция

Строим сливной колодец – практичный вариант

Дренажная конструкция – как сделать?

Вам также может понравиться
