Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

1.
2.
3.
4.
5.

Отопительные печи из кирпича до сих пор пользуются большой популярностью. При желании их можно сделать самостоятельно. Для того, чтобы облегчить работу, созданы чертежи печей из кирпича. Следуя указаниям и рекомендациям по , можно построить такие конструкции, как на фото.

Любая печь состоит из таких частей:

• основание (не соединяется с фундаментом здания);
• зольник обеспечивает поступление воздуха в камеру сгорания, накапливает золу, которую впоследствии можно убрать через специальную дверцу;
• топливник, отделенный от зольника колосником (решеткой или прутьями), имеет дверцу для загрузки топлива, в нем сгорают дрова;
• дымоход представляет собой трубу, через которую отводятся продукты сгорания;
• дымообороты (их лабиринтные схемы нужны для поглощения тепла у горячего дыма).

Кирпичные печи имеют такие характеристики, как тяга, мощность, КПД, вид используемого топлива. Тяга зависит не только от высоты дымохода, но и от сечения, качества кладки. Готовые схемы отопительных печей из кирпича избавляют мастеров от проведения сложных расчетов (подробнее: " ").

Русская печь: чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

• полнотелый красный кирпич – 1610 штук;
• вьюшка для задвижки размером 0,3х0,3 метра – 2 штуки;
• сухой глиняный раствор в растворенном виде;
• самоварник 14х14 сантиметров – 1 штука;
• заслонка 43х34 сантиметра – 1 штука. Читайте также: " ".

Трубу русской печи традиционно выкладывают из кирпича, однако современные технологии дают возможность устанавливать круглую конструкцию хорошей герметичности с безопасным и удобным прохождением через перекрытия и кровлю (прочитайте также: " ").

Для работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

• дверцы - топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
• огнеупор – 43 штуки;
• полнотелый кирпич – 382 штуки;
• духовка-шкаф 28х33х50 сантиметра;
• чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
• задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
• решетка – колосник 30х20 сантиметров;
• уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
• сталь – кусок 0,3х0,28 метра;
• полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
• плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

1. Полный ряд.
2. Дверца поддувала.
3. Проем окна для прочистки.
4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
6. Установка ДШ.
7. Укладка огнеупора на ребро вокруг ДШ.
8. Укладка по схеме.
9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
12. Оканчиваются чистки, вмуровывается крепежная проволока.
13. Укладывается колпак.
14. Монтаж перекрытия ВК, при этом вытяжки остаются.
15. Выкладываются печурки по схеме.
16. Малая печурка оканчивается листовым железом, кладка выполняется по .
17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
18. Кладка выступов.
19. Выполняется дублирование выступов и монтаж уголка.
20. Дымоход БП перекрывается аналогично 19 ряду.
21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Порядовка банной печи: схемы

Проекты отопительных печей из кирпича показывают расположение шамотного и глиняного кирпича в каждом ряду. Пояснения к порядовке:

1, 2 ряд. Создается поддувало (окошко для подачи воздуха), используется перевязка.

3. Оставляется окно для основного дымохода.

4. Устанавливается заслонка, дверца зольника.

5. Монтируется колосник, топка, на них впоследствии укладывается огнеупор.

6. Повторяется форма дымохода и топки, устанавливаются дверки.

7-11 ряды. Топка заканчивается на 11 ряду.

12-14 ряды. Монтируется короб каменки.

15-16. Шахта расширяется и половинится по аналогии с 6 рядом.

18. Устанавливается дверца чистки.

22,23. Шахты объединяются, кромки кирпича при этом стачиваются. Затем полностью перекрывается шахта над каменкой, остается только дымоход.

Каркасные конструкции способны облегчить процесс укладки. В этом случае кирпич присутствует только в наружных стенках, а все внутренние элементы сварены из металла. Это способно ускорить процесс укладки печи. Читайте также: " ".

Печи нередко служат украшением интерьера, поэтому их облицовывают клинкером, изразцами, плиткой. Диагонали в первом ряду тщательно вымеряют, а в центре дымохода подвешивают отвес, который снимают на последних рядах трубы. Также диагонали контролируют через каждые 4 ряда, а на каждом ряду натягивается при укладке шнур, который проверяется правилом.

Вместо цементно-песчаного раствора рекомендуется использовать глину, независимо от типа строящейся печи. Уже готовые сухие растворы существенно экономят время, затрачиваемое на подготовку глины. Чтобы состав быстро не высох, перед укладкой кирпич нужно смочить водой.

Расходов при эксплуатации будет меньше, если внутри конструкции не окажется прямоугольных уступов. С этой целью при создании напуска (уступа) камень примеряют без раствора, очерчивают линию напуска, а лишний материал срезают болгаркой. Внутренние швы при кладке регулярно контролируются, а лишний раствор время от времени удаляется. Трубу после завершения работ прочищают.

Кирпичные печи выкладывают из нескольких материалов:

• наружной облицовки;
• кладочного кирпича (основная конструкция);
• шамот – огнеупорным материалом выкладывают места, подвергающиеся сильному нагреву (топка, под);
• кирпич с гранями высокой плотности – находятся внутри печи.

Глиняный кирпич нельзя перемешивать с шамотным, а духовые шкафы, варочные панели, прутья и решетки колосников, водяные баки в кладку не вмуровывают – это связано с различными коэффициентами расширения при нагреве. Если металлические элементы жестко вмуровать в кладку, то конструкция в скором времени разрушится. Чертежи отопительных печей из кирпича должны в точности соблюдаться, чтобы конструкция получилась надежной и долговечной (прочитайте также: " "). Кроме того, во время работы нужно обращать внимание на несколько моментов.

Печной шов должен быть не более 5 миллиметров для глиняного кирпича, и 3 миллиметров для огнеупорного. Запрещается корректировка уже уложенных кирпичей: элемент снимают, раствор счищают, и затем укладывают новый камень. Фундамент дома или бани должен быть удален от основания печи не менее чем на 5 сантиметров, учитывая , для уменьшения пучения между ними грунт заменяют песком. Во время строительства банной печи с выходом топки в предбанник нельзя вмуровывать кладку в каркасную перегородку, сруб. Переднюю стенку конструкции увеличивают, стыкуют с деревянными элементами и заделывают щели негорючим материалом (обычно используется базальтовая вата). Читайте также: " ".

Стропильная система, перекрытия и сам деревянный дом являются пожароопасными. Поэтому при прохождении печи через эти элементы необходимо следовать нормам СНиП.

В перекрытиях создают разделки следующих видов:

• утолщение кирпичом (расход материала большой, конструкция выглядит не слишком красиво);
• деревянный ящик с засыпкой из негорючих материалов (керамзит, песок, базальтовая вата);
• сэндвич из двух труб с внутренним теплоизоляционным материалом.

Существуют и многофункциональные печи, которые способны вырабатывать электроэнергию, обеспечивают полное сгорание дров, имеют отопительный контур. Их порядовка более сложная, так как в их составе присутствуют металлические элементы.

Чертежи печей из кирпича на видео с наглядным примером строительства:

Кирпичные печи для дома – это зачастую единственный способ обустроить отопление дома, на даче или в коттедже. В кирпичных отопительных печах максимальное значение КПД достигает 85%: это является следствием того, что их конструкция не включает в себя «потребители тепла», которые отнимают много тепловой энергии.

• Кирпичные печи для дома

Кирпичные отопительные печи достаточно просто изготавливаются и эксплуатируются. Причиной этих качеств, служит узкая область применения – для обогрева помещений, (они не предусмотрены для готовки еды, т.п.).

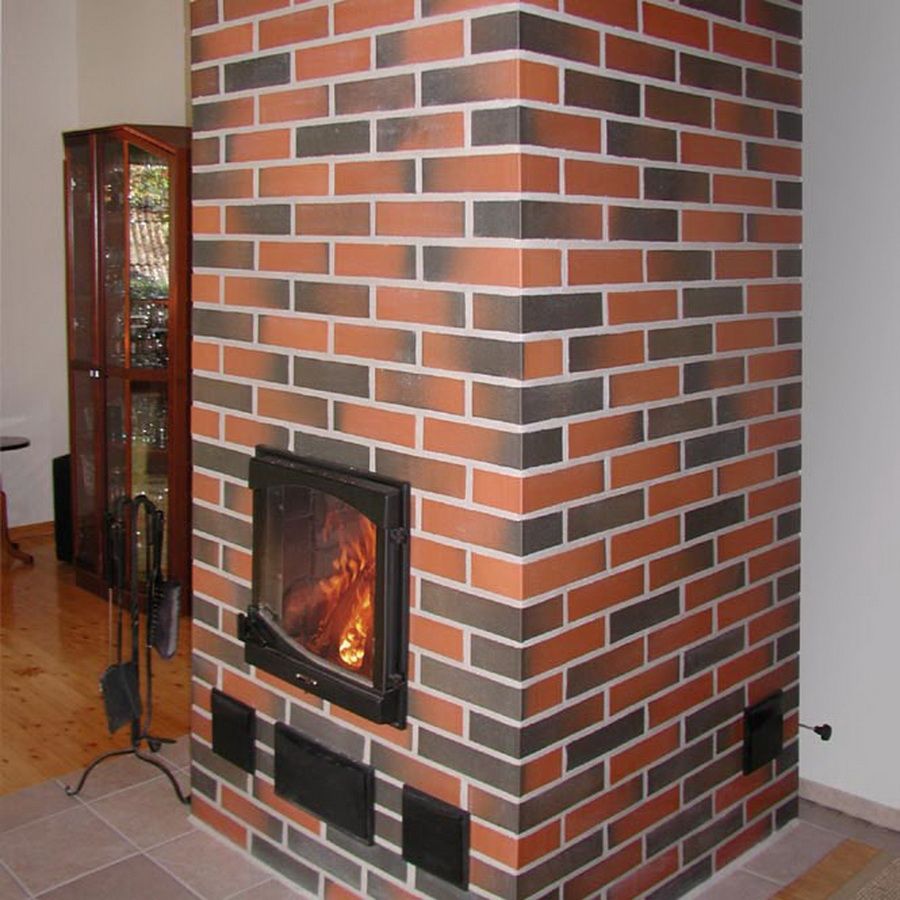

Кирпичные печи для дома, так же иногда называют «голландками».

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

• в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
• для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент.
Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Перечисленное выше, позволило сделать современные отопительные печи долее компактными, понизить время, затрачиваемое на топку, а так же улучшить КПД.

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.

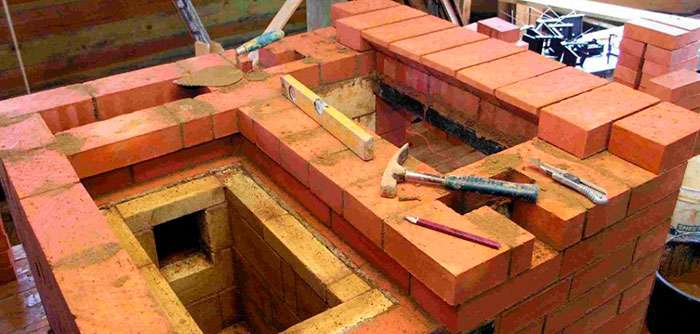

Кладку каменной печки можно осуществлять следующими способами:

• 1. вподрезку;
• 2. с пустыми швами;

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича.
Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Кирпичные печи для дома — видео инструкция

закрыть ×

В загородном доме или на даче по-прежнему актуальна печь из кирпича, которая обогревает помещение и служит прибором для приготовления пищи. Используя инструкцию-порядовку отопительно-варочной печи, можно построить сооружение из кирпича своими руками, значительно экономя при этом материальные средства.

Выбирая, какой именно конструкции отдать предпочтение, необходимо учитывать, что бывают следующие разновидности печей, зависящие от функциональности:

• отопительная кирпичная печь, предназначенная только для обогрева помещения. Сооружение обладает небольшими размерами (столбянка - голландка);
• варочные виды печей из кирпича для дома оборудованы чугунной плитой, которая приспособлена для приготовления пищи, подогрева воды. Печка не приспособлена обогревать жилище (шведка);
• комбинированные, универсальные отопительно-варочные конструкции с варочной плитой, способные обогреть различную площадь загородного дома. Современные печи оборудуются духовкой, нишей для сушки фруктово-овощной продукции. Нередко совмещают печи и камины.

Преимущества и недостатки

Кирпичные виды отопительных печей различаются по толщине стенок обогревающего устройства:

• тонкостенные (голландка) - стенка ложится в 1/4 кирпича (6,5 см). Конструкция быстро нагревает помещение, но практически не сохраняет тепло. Выгодна, как печь для дачи, где хозяева зимой не проживают, а приезжают на короткий период;
• толстостенные (русская печь) - толщина стенки - 12-25 см (1/2 −1 кирпич). Агрегат долго протапливается, а тепло поддерживается дольше суток. Недостаток постройки - требуется много дров на зиму;
• комбинированные конструкции, у которых топку выкладывают с толстыми стенами, а дымоход - в 1/4 кирпича.

Разновидности печей

Для отопления дома и варки пищи используется устройство печей из кирпича, отличное по форме постройки:

• прямоугольные;
• угловые;
• квадратные;
• Т - образные виды печек;
• круглые.

Применяется различная внешняя отделка отопительных устройств в частном доме:

• оформление «под расшивку»;
• оштукатуренные;
• облицовка керамикой;
• отделка металлическим чехлом.

Кладут печи для отопления с различным направлением дымовых потоков:

• прямоточные и противоточные;
• однооборотные и многооборотные;
• с горизонтальными или вертикальными каналами;
• бесканальные и с нижним прогревом.

Каждый хозяин должен выбрать перед постройкой, какое устройство печи ему больше всего подходит.

Общее устройство отопительной конструкции

Чтобы самостоятельно сложить кирпичную отопительную печь для дома, необходимо тщательно разобраться в строении печи и принципе ее работы:

• сердцем устройства можно образно назвать топку, куда закладывается уголь или дрова;
• после сгорания топлива, нагретый воздух попадает во внутренние канальные колодцы, стенки которых нагреваются, отдавая тепло в помещение;
• внизу под топочной камерой расположен зольник, отделенный колосниковой решеткой;
• зольная камера служит не только для сбора продуктов сгорания, но и регулирует подачу воздуха к топливу (открывая и закрывая дверцу, можно увеличивать или уменьшать поступление воздуха);
• зольник рекомендуется по мере наполнения вычищать, чтобы не создавалась обратная тяга с поступлением дыма в жилое помещение;
• размер зольника выбирается в зависимости от вида топлива. Если предполагается топить дровами, высота зольника равна 1/5 высоты топочного отдела, при твердом топливе достаточно трети;
• в верхней части топки расположено отверстие, через которое дым направляется к дымоходу;
• горячий воздух проходит по обогревательным каналам, а затем выходит наружу через трубу;
• на стенках дымохода постепенно откладывается сажа, которую следует регулярно вычищать. Специальные дверки ведут в очистные камеры;
• схема печи определяет, как вставить духовку, уложить варочную чугунную плиту, установить бак для подогрева воды.

Для каждого типа печи для дома из кирпича свойственно свое устройство дымовых ходов. Помогают разобраться, как класть правильно отопительные печи из кирпича, чертежи порядовки отопительно-варочной печи, на которых подробно указан порядок работы.

Выбор места в доме

Чтобы максимально использовать качественные показатели выбранной модели, необходимо знать, как правильно расположить печь из кирпича для дома в пространстве комнаты.

• Отопительно-варочные устройства рекомендуется размещать в доме с учетом следующих нюансов:
• лучшее место для укладки печи - на перекрестке внутренних стен перегородок. При этом варочная поверхность и дверца для топлива должны находиться в кухонном помещении, а отапливаемая стена - «смотреть» в комнату;
• используя проекты печей из кирпича, можно установить строение прямо посреди большой комнаты. При этом помещение делится на 2 части, а особо красивые конструкции служат украшением интерьера;
• нельзя занавешивать стены одеждой или шторками, чтобы не создавать пожароопасную ситуацию;
• при расположении отопительной печи возле внешней стены, значительная часть тепла уходит на обогрев улицы;
• если конструкция из кирпича будет весить более 250 кг, необходимо сделать прочный фундамент под устройство кирпичной печи, который при этом не будет соприкасаться с фундаментом дома;
• балки перекрытия крыши не должны касаться дымохода, чтобы избежать риска возгорания;
• перед топкой размещается металлический лист, край которого прижимается кладкой печи из кирпича.

Чтобы обеспечить отвод дыма, труба печи должна возвышаться над крышей не менее 0,5 метра.

Необходимые материалы и инструменты

Чтобы выложить печь для дома на дровах, следует предварительно подготовить нужные составляющие:

• варочную плиту из чугуна с конфорками;
• дверку для топочной камеры;
• дверку для зольника;
• дверцы небольшого размера, чтобы чистить дымовые ходы;
• колосниковую решетку;
• проволоку или стальную ленту, чтобы закрепить дверки;
• укрепляющие полоски стали;
• металлический уголок для окантовки верха устройства;
• задвижка перекрытия летнего хода дыма;
• лист металлический (предтопочный) для обеспечения пожарной безопасности;
• духовой шкаф, емкость для нагрева воды.

Кирпичные печи для дома - их чертежи с порядовками, рассчитаны на определенное количество красного и огнеупорного кирпича. При этом предварительно укладывают строение насухо, чтобы правильно подобрать требуемый материал и понять принцип работы отопительного прибора.

• разновидности молотков: кирка, печной и резиновый;
• лопатка из дерева для перемешивания раствора;
• уровни: горизонтальный и вертикальный;
• кельма (мастерок);
• плоскогубцы, рашпиль, зубило;
• емкости для раствора, воды;
• кисть из мочала.

Какой раствор лучше использовать

Схема кладки печи требует использования различных растворов в процессе ее возведения:

• чтобы сложить прочный фундамент, используется раствор из высококачественного цемента и песка в соотношении 1:3. Укрепляется строение добавлением гравия, арматуры;
• кладем первый (нулевой) ряд печи своими руками сплошным. Обязательно выравнивается плоскость по горизонтали и вертикали. Используется цементно-песчаный раствор;
• основное тело прибора с обогревательными колодцами выкладывают на глиняно-песчаном растворе. При этом учитывается, что перед использованием строения по назначению, кладка должна сохнуть не менее 2-3 дней;
• для крепости топочной камеры вместо обычного песка добавляют шамотный, используя соотношение глина:песок:вода (1:1:0,25);
• трубу оформляют на цементном или известковом растворе, чтобы предупредить размачивание постройки при осадках. При этом следует учитывать, что цементный состав для кладки печей используется в течение 1 часа. В дальнейшем смесь становится непригодной.

Готовить самостоятельно известковый раствор в домашних условиях не рекомендуется, чтобы не навредить своему здоровью. Проще использовать купленное в магазине известковое тесто, которое используют в качестве основы при замешивании раствора.

Основные этапы и важные особенности

Все нюансы, как выложить печь своими руками, представлены в порядовых чертежах кирпичных печей для дома. Нужно только правильно воспользоваться изложенным материалом.

Выбрать наиболее подходящие чертежи печи помогает расчет КПД необходимого устройства. При этом стандартом излучения тепла с квадратного метра площади устройства считается 0,5 кВт в обычных условиях, и 0,76 кВт при сильных морозах. Предполагается, что дом хорошо утеплен снаружи.

Чтобы обогреть жилую площадь в 100 кв. метров, необходимо выстроить печную конструкцию высотой 2,5 м., с полезной отопительной площадью 17,5 кв. метров. При этом в обычном режиме выделяется 8,5 кВт тепла, а при интенсивной эксплуатации прибора - 13,3 кВт. Теплоотдача варочных печей несколько выше за счет металлической плиты, духовки.

Какие бывают печи по размерам, мощности, внешнему виду, учитывается при выборе подходящего строения. Все части конструкции взаимосвязаны между собой, поэтому рассчитывая, как класть топку устройства с плитой, необходимо соблюдать следующие требования:

• монтаж топки по чертежу всегда соответствует типоразмеру уложенного кирпича. Поэтому рекомендуется предварительно сложить печку насухо;
• устройство для дачных потребностей выкладываем с более тонкими стенками, для постоянного отопления лучше уложить толстостенную топку или приобрести готовую чугунную конструкцию.

Пошаговая схема кладки простейшей конструкции отопительно-варочного агрегата

Если нет опыта печника, но с принципами строительной кладки человек ознакомлен, можно выложить своими руками несложное устройство для приготовления пищи и обогрева здания. Печка шведской конструкции с отдельно расположенным варочным сооружением наиболее подходит новичкам.

Начало работы - выкладывание нулевого и первого ряда печного устройства сплошной кладкой, с обязательной перевязкой рядов. При этом необходимо тщательно выверить горизонтальную и вертикальную плоскость строительным уровнем, обеспечить точность углов на всей поверхности основания будущей обогревательной конструкции.

Порядовка по схеме:

• на 3 ряду необходимо выложить камеру поддувала и начать монтаж зольной дверцы (14×13 см), закрепив ее с помощью стальной проволоки или полосок металла. По бокам приспособления следует установить по 3/4 кирпича;
• слева начинается строительство дымоходного канала, размером 14 см. В стенке устанавливается прочистная дверца для выбора сажи, которую лучше заменить поставленной на ребро половинкой кирпича;
• на 5 ряду зольная дверка перекрывается кирпичом, формируется отверстие 26×26 см под установку колосников, чтобы зола от сгоревшего материала высыпалась в подготовленное отделение;
• на 6 ряду поддувало уменьшается до 20 см, что по ширине немного больше размера колосников. Одновременно необходимо сузить канал для дыма до 26×26 см;
• в 7 ряду кирпичи под колосники немного стесываются до размера устройства, чтобы решетка свободно помещалась в выемке без фиксации раствором;
• на 8 ряду формируется площадь нижнего отдела топливника (52×26 см), устанавливается чугунная дверка топливника;
• 9, 10 ряды укладываются в соответствие со схемой, обязательно поддерживая правильную перевязку кирпичей, при которой каждый элемент кладки опирается на 2 нижних;
• на 11 ряду полностью закрепляется топочная дверка. Сверху на слабый кладочный раствор ложится чугунная варочная плита. Периметр печного устройства укрепляется металлическим уголком (30×30 мм с толщиной стенки 4 мм);
• продолжается формирование дымоходного щитка до 20 ряда, повторяя четные и нечетные ряды без изменения;
• на 21 ряду два дымоходных вертикальных канала объединяются в один, образуя горизонтальное перекрытие 22-23 ряда;
• отверстие третьего канала обкладывается кирпичом с соблюдением перевязок, формируя трубу для отвода дыма.

Готовую печь необходимо высушить на протяжении 10-15 суток при открытых дверцах. Затем рекомендуется понемногу протапливать устройство - сначала тонкими ветками, щепками, постепенно переходя на дровяное топливо.

Что нужно учесть при кладке отопительного агрегата

Обязательные нормы противопожарной безопасности:

• фундамент обогревающего строения не должен соприкасаться с основанием жилого дома;
• выдерживается минимальное расстояние между отопительной конструкцией и деревянной стеной дома - 26 см;
• размер металлического листа перед топкой - не меньше 50×70 см;
• возвышение над полом нулевого ряда - 14 и больше см;
• от верха конструкции до потолка выдерживается зазор 35 см (не меньше);
• толщина дымоходной стенки в чердачном отделении составляет 12 или больше сантиметров;
• если верх чердачного помещения выполнен из горючего материала, необходимо засыпать площадь песком, глубиной 10-13 см;
• строение трубы над крышей увеличено по ширине - не менее 13 см;
• если труба стоит от конька на 3 и более метра, ее верх располагается в 10° от линии горизонта конька;
• в случае, когда расстояние меньше 3 метров, труба должна возвышаться над коньком на 50 см.

Как сложить печку самостоятельно

При самостоятельной кладке важно полностью придерживаться выбранной схемы-порядовки конструкции. При этом кирпич укладывается в шахматном порядке, чтобы каждый элемент опирался на 2 нижних. Предварительно необходимо запастись нужным количеством половинок и четвертинок кирпича.

Рекомендуется каждый ряд сначала выкладывать насухо, чтобы запомнить место каждого кирпича в кладке. Толщина швов выдерживается в пределах 3-5 см. Лишний раствор необходимо своевременно удалять, не дожидаясь, пока он затвердеет. Оштукатуривание дымохода не допускается, так как нарушится теплоотдача.

Если между каркасом дверцы и кирпичной кладкой образуется зазор, следует заделать его шнуром из асбеста.

Строение отопительно-варочного агрегата должно соответствовать всем требованиям чертежа - только тогда выполненное своими руками изделие будет служить долго.

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Классификация по целевому использованию

1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

• Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

• За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

• Обеспечивают равномерный прогрев помещения за счет своей конструкции.
• Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

• Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
• Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

• Долго разогреваются.

Чугунные

Плюсы:

• Легко устанавливаются, не требуют наличия фундамента.
• Не пожароопасные.
• Компактные.
• Быстро нагреваются.
• Огромный выбор печей по внешним данным.
• Не требуется дополнительно облицовывать.
• Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
• Высокий КПД.
• Производительность относительно меньше зависит от количества топлива.
• Невысокая цена.

Минусы:

• Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

• Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
• Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
• Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
• Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
• Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

• Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
• Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы:

• Глина (для изготовления раствора для кладки).
• Песок.
• Кирпич. Красный огнеупорный. Шамотный.
• Труба.
• Гравий.
• Дерево.
• Цемент.
• Рубероид.
• Решетка колосника.
• Уголковая сталь.
• Кровельная сталь.
• Проволока.
• Гвозди.
• Паровая задвижка.
• Духовой шкаф.
• Дверцы (для варочной камеры, поддувальная, топочная).
• Чугунная плитка.

Инструменты:

• Печной молоток.
• Линейка.
• Мастерок.
• Кирка.
• Угольник.
• Отвес.
• Уровень.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Плюсы:

• КПД может достигать 80 процентов.
• Очень долго держит тепло, в некоторых случая – двое суток.
• Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

• Большой размер.
• Много весит.
• Долгий прогрев.
• После перерыва обязательна суточная протопка.
• Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

• Простая кладка
• Занимает относительно мало места, так как имеет вытянутую форму.
• Быстро нагревается.
• Относительно мало весит.
• Допускает приготовление пищи.
• Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

• Быстро остывает.
• Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

• Не занимает много места.
• Простая конструкция.
• Низкие цены на материал и топливо.

Минусы:

• Средний КПД.
• Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

• Допускает приготовление пищи.
• Высокий КПД.
• Быстрый разогрев.
• «Экономит» топливо.
• Относительно небольших размеров.
• Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

• Требуется разгонная протопка.
• Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Плюсы:

• Очень низкая пожароопасность.
• Эстетична.
• Высокий КПД.
• Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Чертежи

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

• Фундамент.
• Корпус.
• Дымовая труба.

Печь состоит из следующих уровней:

1. Фундамент
2. Бутовая кладка.
3. Глубина закладки.
4. Гидроизоляция.
5. Массив печи.

Состав массива:

• Шесток.
• Подшесток.
• Подпечье.
• Душник.
• Перекрышка.
• Задвижка.
• Полудверка.

Состав трубы:

• Перекрытие.
• Разделка.
• Утеплитель.
• Выдра.
• Оголовок.
• Металлический колпак.
• Стояк трубы.
• Металлический лист.
• Шейка трубы.

Порядовки - подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять на примере русской печи.
Ряд номер..

1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
2. Второй ряд представляет собой основы для стенок зоны опечья.
3. Третий ряд – стенки опечья (3/4 кирпич).
4. Четвертый ряд – опора подпечка.
5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
8. Стены оплечья состоят из кирпичей этого ряда.
9. Стены печи и стены холодной печурки выкладываются в этом ряду.
10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
14. Стенки шестка и горнила.
15. Стенки шестка и горнила.
16. Стенки шестка и горнила.
17. Сложить опоры для свода варочной камеры.
18. Складывается из огнеупорного кирпича сводом.
19. Стенки шестка.
20. Стены шестка. Заполнить прощелины песком.
21. Кладка горнила, начало самоварника.
22. Конец перекрышки. Установка душника.
23. Каналы самоварника и перетрубья.
24. Те же каналы.
25. Дополнительный канал для вьюшки.
26. Те же каналы.
27. Установка полудверки.
28. Перевязка швов и те же каналы.
29. Перевязка швов и те же каналы.
30. Соединение трубы и душника.
31. Установка задвижки.
32. Кладка трубы.

33+ кладка трубы.

Как построить печь своими руками: описание процесса.

1. Заложить фундамент.
2. Положить первый ряд (по шнуру).
3. Следующие ряды класть с помощью уровня.
4. Осуществлять контроль за углами с помощью обвесов.
5. С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
6. Вывод трубы осуществляется в конце всех работ.

Как построить печь своими руками из кирпича видео:

• Тщательно следуйте инструкции во время укладки.
• Выбирайте чертеж, который вам по силам.
• Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
• При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
• Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
• Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!
