Карусельные ветряки. Основные виды ветрогенераторов: вертикальные, горизонтальные. Ветропарк в море - промышленные ветрогенераторы

В современной жизни прекрасно функционируют высококачественные модели роторных . В их исполнении присутствуют оригинальные быстровозводимые мачты.

Роторные конструкции различаются по расположению оси вращения по отношению к поверхности земли.

Общая характеристика

Данные механизмы наделены рядом существенных особенностей перед ветряками с горизонтальной осью. У них нет как таковых узлов под ориентирование на ветровой поток. Это заметно уменьшает все гидроскопические нагрузки. Из-за своего строения, при абсолютно любом направлении ветра, конструкция располагается в абсолютно произвольном положении.

Ввиду чего, она более проста в своём исполнении. В подобных механизмах возникновение вращения создаёт подъемная сила лопастей, а также силы сопротивления.

Виды механизмов с вертикальной осью вращения:

1. Ортогональная конструкция.
2. Механизм Дарье.
3. Механизм Савониуса.
4. Конструкция на многолопастном роторе с направляющим аппаратом.
5. Генератор с геликоидной конструкцией.

Ортогональные ветрогенераторы

Подобный генератор имеет в своём составе не одну лопасть. Лопасти расположены параллельно оси и находятся от нее на определенном расстоянии.

Рассматриваемый механизм считается наиболее эффективным и функциональным. Если же говорить о некоторых недостатках такого генератора, то при его работе создается определённый шумовой эффект. Кроме того, на поддержку его функционирования затрачивается немало усилий. При этом у конструкции, как правило, небольшой срок действия опорных узлов ввиду больших динамических нагрузок.

Генераторы с ротором Дарье

Следует отдать должное данному механизму – ему присуща большая мощность и быстроходность. Кроме того, у ротора довольно низкая себестоимость. К недостаткам можно отнести невысокую эффективность. При этом данная конструкция не в состоянии запускаться самостоятельно при равномерном набегающем потоке.

Генераторы с ротором Савониуса

Этот вид генератора имеет довольно широкое использование для качественного функционирования бытовых электростанций. По своей конструкции подобный ротор является ветроколесом с несколькими полуцилиндрами, которые непрерывно вращаются вокруг своей оси.

Основное преимущество ротора состоит в следующем: ветроколесо постоянно вращается в одну и ту же сторону и абсолютно не зависит от направления ветрового потока. Недостаток же подобного в низком коэффициенте использования энергии ветрового потока.

Этот вид генератора считается самым функциональным из вертикальных роторов. Подобная производительность достигается путём использования дополнительного ряда лопастей. Один из рядов забирает на себя ветровой поток и затем подает его на второй ряд лопастей. При этом сжимается сам поток.

Данное преобразование приводит к показательному увеличению скорости потока, а также мощности ротора в целом. За счет этого повышается производительность системы. Происходит это ввиду использования значительно большего количества лопастей конструкции.

Конструкция с подобной системой наделена гораздо более спокойным роторным вращением. Подобное характерное преимущество уменьшает нагрузку на опорные узлы. В результате значительно увеличивается срок действия механизма. При этом стоимость ротора довольно немалая ввиду непростой технологии его производства.

Преимущества и недостатки механизмов с вертикальной осью

К преимуществам относится:

1. Отсутствие, как таковой, дополнительной необходимости в затратах на специальное оборудование, действие которого было бы направлено на определение направления дуновения ветра и направляло генератор навстречу потоку воздуха;
2. Малое количество подвижных деталей, вследствие чего затраты на производство и последующий ремонт довольно незначительны;
3. Конструкция подобного ротора ниже и при обслуживании его не возникает необходимость в наличие специальных подъемников для размещения обслуживающего персонала на высоте;
4. На высокую эффективность ротора не оказывает абсолютно никакого влияния ни угол, ни скорость направления потока ветра.

Тем не менее, необходимо уточнить тот факт, что постоянно проводятся дальнейшие всевозможные исследования, направленные на увеличение функциональности подобного вида ветряков. Происходит это ввиду того, что роторы с вертикальной осью имеют и свои определённые недостатки.

К ним относится:

1. Довольно большой объем лопастей системы;
2. КПД подобного ветряка приблизительно в три раза меньше, чем КПД механизма с горизонтальной осью.

Что следует учесть при выборе?

До того момента,как возникает решение приобрести данного вида механизм, следует всё же учесть ряд определённых условий. Например, если сильные ветровые потоки не наблюдаются на территории вашего домашнего региона, то использования подобной роторной конструкции не будет себя, в общем, окупать.

Для данной местности лучше подойдёт генератор с относительно небольшой мощностью.Как верно и обратное – в природе нередко встречаются участки местности, где воздушные массы меняют своё направление несколько раз в 24 часа. В этом конкретном варианте, наоборот, допустимым и возможным является привлечение ротора с вертикальной осью.

Изготовление своими руками

Для начала следует изготовить, так называемую, турбину.

Для этого нам понадобится:

1. Изготовление верхней и нижней опор. Разметку лучше производить с помощью лобзика. Необходимо вырезать из пластика две окружности одного диаметра. В центре первой окружности следует сделать отверстие 30 см. Это станет верхней опорой.
2. Возьмём самую обыкновенную автомобильную ступицу. Сделаем четыре отверстия одного размера на нижней опоре. Это позволит нам укрепить хаб.
3. Изготовим подробный эскиз для наглядности месторасположения лопастей системы и пометим на нашей опоре, расположенной внизу, те участки, где будут потом крепиться заготовленные уголки. Они предназначены для соединения лопасти и опоры.
4. Теперь складываем лопасти в стопочку , связываем их и обрезаем до необходимого размера. От длины лопастей напрямую зависит, сколько ветровой энергии они способны получать. Тем не менее имеет место быть и нестабильность при сильном ветровом потоке.
5. Пометим лопасти для крепления уголков. Далее сверлим в этих лопастях специальные отверстия.
6. Скрепляем опору и лопасти с помощью заготовленных уголков.

Мастерим ротор своими руками:

1. Кладём два роторных основания один на другой , при этом как бы совмещаем два отверстия и чертим боковую пометку. Впоследствии данный шаг позволит нам их верно расположить.
2. Теперь изготовим два небольших картонных шаблона и аккуратно приклеим их на основания наших магнитов.
3. Промаркируем магнит. Для определения верной полярности, как правило, используется магнитик с изолентой.
4. Далее нам понадобится эпоксидная смола с отвердителем. Наносим ее с нижней стороны магнита.
5. Довольно аккуратно подносим магнит к краю основания ротора.
6. Теперь можно приклеивать наши магниты собственно к ротору.
7. Для изготовления второго ротора , магниты следует расположить в иной полярности напротив первого ротора.

Изготавливаем статор:

Статор – агрегат, состоящий из 9 катушек. Они разделены на 3 группы. В каждой группе по три катушки. Сами катушки с проводом 24 AWG на 320 витков. Непосредственно параметры катушек разрешается менять.

Это зависит от напряжения, требуемого на выходе:

1. Если наматывать катушки ручным методом, то это довольно трудно. Для облегчения самого процесса изготовим несложное приспособление – станок для намотки. Витки катушек наматываются в одном и том же направлении. Начало и конец катушек следует замотать изолентой и смазать эпоксидкой.
2. Когда катушки уже будут намотаны, необходимо проверить идентичность. Для этого можно использовать обычные весы. Затем измеряем сопротивления наших катушек.
3. Изготовленные катушки размещаются на вощеную бумагу с размеченной на ней схемой. Стеклоткань располагается вокруг самих катушек. Далее просверливаем отверстия в статоре для кронштейна.
4. Труба для крепления оси хаба заведомо обрезается. В созданные отверстия будут вкручиваться болты для удержания непосредственно оси.

Сборка статора

Заключительная сборка:

1. В плите верхнего ротора просверливаем 4 отверстия.
2. Упрём четыре шпильки в пластинки и установим ротор на них. Роторы испытывают притяжение, потому и необходимо изготовить данное устройство.
3. Выравниваем роторы по отношению их друг к другу.
4. Аккуратно и равномерно опускаем генератор. После этого следует выкрутить шпильки и убрать все пластины. Устанавливаем хаб и прикручиваем. Колпачковые шайбы и гайки, как правило, необходимы для крепления к генератору опоры лопастей.
5. Теперь генератор можно считать собранным. Раскручиваем ветряк и измеряем параметры.

Сборка генератора

Подобный ротор может быть реализован не только для обеспечения электричеством жилых и служебных помещений. Например, статор способен вырабатывать большое электрическое напряжение, которое вполне можно использовать для качественного нагрева бытовых приборов. При этом следует уточнить, что переменный ток преобразуется в постоянный ток. Это вполне можно использовать для зарядки аккумулятора, нагрева емкостей с холодной проточной водой, электропитания фонарей и осветительных приборов.

Рассматриваемая конструкция устанавливается на 4-х метровой высоте на краю горной кручи. Фланец, который по своему обыкновению располагается внизу, обеспечивает быструю установку ротора – необходимо прикрутить всего лишь четыре болта. Но для надежности их целесообразнее будет все же приварить.

Вертикальные ветряки могут поворачиваться за счёт флюгера. Для них не важно, по сути, направление ветрового потока.

Фактором, который обязательно следует учитывать при выборе места установки ротора, является непосредственно сила ветра. Данные по силе ветра для исследуемой и интересующей местности можно без затруднения найти в Интернете. Также поможет анемометр – специальный прибор для измерения силы ветрового потока.

Системы мировых и российских производителей

В наши дни около 75 государств мирового сообщества довольно широко используют . Ветроэнергетика по сей день остаётся очень популярной и неотъемлемой частью нашей современной жизни. Производители Южной Америки и Азии быстрыми темпами продвигают развитие данной популярной отрасли.

Китай является одним из крупнейших поставщиком ветроэнергетической отрасли на мировом рынке. В Индии насчитывается довольно большое количество производств ветряков общей мощностью, превышающей 3000 МВт.

В нашей стране ветроэнергетическая промышленность развита во многих городах и регионах.Производство ветряных роторов есть в таких городах, как: Москва, Ташкент, Астрахань, Узбекистан, Саратов, Омск, Самара, Екатеринбург, Ульяновск, Анапа и Краснодар.

К мировым производителям относятся столь известные компании, как: Vestas, GEEnergy, Goldwind, Enercon, DongfangElectric, SiemensWind, UnitedPower.

Обзор цен

Стоимость роторных систем преимущественно зависит от мощности ветроэлектростанции. Иными словами, конструкцию на 2 КВт возможно купить за 6200$. Для 10 КВт ценовая политика, на подобный ветряк, составляет 40000$. С целью подзарядить автомобильный аккумулятор или мобильный телефон можно стать владельцем относительно небольшой станции на 0,6 КВт.

Стоить такая станция будет не более 3000$. Роторы естественно имеют свои различия в цене, и зависит это, как правило, от их разновидностей и фирмы производителя. Стоимость роторов российских моделей, как правило, на 1/3 дешевле своих западных собратьев.

При этом, качественные показатели станций, в целом, не имеют, как правило, существенных и ощутимых различий. Приобрести ветрогенератор целесообразно только лишь в том случае, если есть средства для вложения большой суммы денег в долговременную инвестицию при наличии подобающих погодных условий в регионе проживания.

Данный способ получения энергии не оказывает негативного влияния на окружающую среду, а также в процессе не можвет возникнуть техногенной аварии. Кинетические свойства ветра доступны в любом уголке земного шара, поэтому оборудование можно устанавливать повсюду. К 2005 году мощность совокупной энергией ветра составил 59 тыс. мегаватт. И за весь год вырос на 24 %. Ветрогенератор, если говорить научным путём перерабатывает кинетическую энергию в механическую. На понятном языке, с помощью этого агрегата энергия воздушного потока перерабатывается в электричество, что можно использовать в местах, отдалённых от центральной энергосети. Он имеет достаточно простой механизм работы: ветер крутит ротор, который вырабатывает ток и, в свою очередь, передаётся через контроллер на аккумуляторы. Инвертор преобразовывает напряжение на контактах аккумулятора в пригодное для использования.

Конструкция и технические характеристики ветроэнергетической установки

Технические исследования доказали, что атмосферные циклоны намного мощнее наземные, поэтому необходимо выше устанавливать генерирующее устройство. Чтобы получить энергию высотныхветров необходимо определенная технология.

Её можно получить с помощью совокупности турбин и воздушных змеев. Электростанции, находящиеся на поверхности земли или морском шельфе получают поверхностный поток. Изучая технологический процесс производства двух типов станций, эксперты пришли к колоссальной разнице в эффективности. Наземные турбины смогут произвести более 400 ТВт, а высотные – 1800 ТВт.

Ветроэлектростанция на 100 квт в час на целые сутки. В общем, ветрогенераторы разделяют на домашние и промышленные. Последние устанавливаться на больших корпоративных объектах, так как имеют большую мощность, иногда их даже объединяют в сеть, что в результате составляет целую ветровую электростанцию. Особенностью таких способов выработки электричества является полное отсутствие как самого сырья для переработки, так и отходов. Все что нужно для активного функционирования электростанции - мощные порывы ветра.
Карта ветров по регионам и среднегодовая скорость.

Мощность можете достигать 7,5 мегаватт.

Роторные следует монтировать в местах где скорость ветра больше 4 м/с. Расстояние от мачты до ближайших построек или высоких деревьев, должно составлять не меньше 15 метров, а расстояние от нижнего края ветроколеса до ближайших веток деревьев и строений, должно быть, не меньше 2 метров. Требуется отметить, что конструкцию и высоту мачты каждый рассчитывает индивидуально, в зависимости от местных природных условий, наличия препятствий и скорости воздушного потока.

Установка и горизонтальных, и вертикальных ветрогенераторов производиться на фундамент. Мачту крепят на анкерные болты. Перед установкой мачты фундамент выдерживают месяц, это нужно, чтобы бетон уселся и набрал прочность. В обязательном порядке комплектуются системой грозовой защиты, поэтому могут надёжно обеспечить ваш дом электричеством, даже в дождливую погоду.

Новейшие технологии разработчиков компании NASA, направлены на генерирующие устройства воздушного змея. Это повысит коэффициент полезного действия до 90%. Так как, на земле будет расположен генератор, а в воздухе прибор, улавливающий атмосферные порывы. Сейчас тестируется система полета воздушного прибора, максимальная дальность 610 метров, а размах крыла приблизительно 3 метра. Вращательная фаза шара будет потреблять меньше ресурсов, а турбинные лопасти станут быстрее двигаться. Конструкторы предполагают, что такую инженерию можно внедрять в космосе, например на Марсе.

Как видим, будущая перспектива достаточно оптимистична, осталось только дождаться, когда это все воплотится в жизнь. Не только космическое агентство предлагает инновационные методы, но уже множество компаний имеет планы на размещение таких конструкций на нужных географических участках Земли. Некоторые из них добились потрясающего прогресса и их детища уже эксплуатируются. Чего только стоят башни – близнецы в Бахрейне, где два гигантских зданиях, высота которых достигает 240 метров, спроектирована электростанция. За год такой проект вырабатывает 1130 МВт. Примеров можно приводить очень много, суть в том, что с каждым годом растет количество заинтересованных брендов участвовать в развитии индустрии.

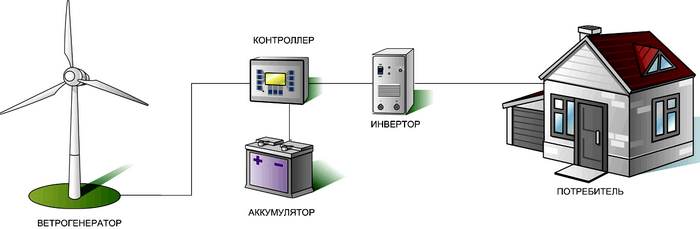

Схема распределения энергии: 1 - ветрогенератор; 2 - контроллер заряда; 3 - аккумулятор; 4 - инвертор; 5 - распределительная система; 6 - сеть; 7 - потребитель.

Альтернативная ветроэнергетика СНГ

Естественно, ветроэнергетика стран СНГ отстает от передовых государств. Это объясняется многими причинами, в первую очередь экономическими. Правительственные ведомства разрабатывают программы, вводятся «зеленые тарифы», способствующие развивать отрасль.

Для этого есть огромный потенциал, но препятствий к реализации достаточно много. Например, Беларусь совсем недавно начала развиваться в этом направлении, но главной проблемой республики, является отсутствие собственного производства, приходиться заказывать оборудование в странах – партнерах. Говоря о России, данное производство находится в «замороженном» состоянии, поскольку базовыми источниками являются: вода, уголь и атом. Как следствие, 64 место в рейтинге производства электричества. Для Казахстана благоприятное географическое расположение должно способствовать к прогрессированию ВЭ, однако техническая база очень устарела и требует капитальной модернизации.

Развитие ветровой энергии в северной Европе

Норвегия расположена на Скандинавском полуострове, большая часть территории омывается морем, где дуют сильные северные ветра. Возможности получения электричества безграничны. В 2014 году был введен в эксплуатацию парк проектной мощностью 200 мегаватт. Такой комплекс обеспечит 40 тысяч жилых домов. Не стоит забывать, что Норвегия и Дания тесно сотрудничают на энергетическом рынке. Дания – это мировой лидер в области офшорной энергетики. Большинство электростанций расположено в море, более 35% электроэнергии вырабатывается такими комплексами. Не имея атомных станций, Дания легко обеспечивает себя и Европу электричеством. Грамотное использование альтернативных источников позволило добиться такого прогресса.

Комплектация ветряков

Вертикальный, как правило, состоит из таких деталей:

• турбина
• хвост
• ориентирующий против потока ротор
• мачта с растяжками
• генератор
• аккумуляторы
• инвертор
• контроллер заряда аккумулятора

Лопасти ветрогенератора

Отдельно хотелось бы затронуть тему лопастей, от их количества и материала, из которого они сделаны, напрямую зависит эффективность работы установки. Исходя из их количества, они бывают одно- двух-трёх и многолопастные. Последние характеризуются числом лопастей больше пяти, они обладают большой инерцией и КПД, за счёт чего могут использоваться для работы водяных насосов. На сегодняшний день уже разработан довольно эффективный в работе, способный ловить потоки воздуха без лопастей. Он работает по принципу парусника, он ловит порывы воздуха, из-за чего двигаются поршни, что размещаются в верхней части, сразу за тарелкой.

По материалам, из которых сделаны лопасти в установках, различают жёсткие и парусные конструкции. Парусные являются более дешёвым вариантом из стеклопластика, или из металла, но во время активной работы они очень часто ломаются.

Дополнительные элементы ветряка

Некоторые из современных моделей обладают модулем подключения источника постоянного тока для работы солнечных батарей. Порой конструкция вертикального ветряка дополняется необычными элементами, к примеру, магнитами. Очень большой популярностью пользуется из ферритовых магнитов. Эти элементы способны ускорить обороты ротора, а соответственно повысить мощность генератора и КПД.

Именно таким образом добываются повышения эксплуатационных характеристик на собственноручной сборке, к примеру, из старого автомобильного автогенератора. Требуется отметить принцип ветроэлектростанции из ферритовых магнитов - он позволяет обойтись без редуктора, а это минимизирует шум и в несколько раз увеличивает надёжность._

Вертикально осевой Ротор Дарье. Особенности ротора

В новых конструкциях вертикальных ветрогенераторов используют Ротор Дарье, он имеет в два раза выше коэффициент переработки ветрового потока, чем все известные до сих пор установки подобного типа. Вертикально осевые с ротором Дарье целесообразно устанавливать для оборудования насосных станций, где нужен мощный момент на оси вращения при добыче воды с колодцев и скважин в условиях степи.

Ротор Савониуса новинка вертикальных генераторов

Русские учёные изобрели вертикальный генератор нового поколения, который работает на роторе Ворониных-Савониуса. Он являет собой, два полуцилиндра на вертикальной оси вращения. На любом направлении и шквалах, “ветряная мельница” на основе ротора Савониуса, будет полноценно вращаться вокруг своей оси и вырабатывать энергию.

Главным минусом его является низкое использование ветровой силы, так как лопасти-полуцилиндры функционируют только в четверть оборота, а остальную часть своей окружности вращения он тормозит своим движением. О того, какой ротор вы выберете, будет также зависеть долгосрочность эксплуатации объекта. К примеру, ветряки с геликоидным, могут равномерно вращаться благодаря закрутке лопастей. Этот момент уменьшает нагрузку на подшипник и увеличивает длительность службы.

Ветрогенератор с разной мощностью

Устройство “мельницы” требуется выбрать в зависимости от того, какая мощность должна быть у него на выходе. Мощность до 300 Вт является одним из самых простых типов оборудования. Такие модели легко помещаются в багажнике автомобиля, и могут быть установлены одним работником за считаные минуты. Он очень быстро ловит попутный поток воздуха и обеспечивают зарядку мобильных устройств, освещение и возможность просмотра телевизора.

5 квт является оптимальным вариантом для небольшого загородного дома. Мощностью в 5-10 квт он может полноценно функционировать на небольших скоростях ветра, поэтому имеют более широкую географию для своей установки.

Плюсы и преимущества использования

Если рассматривать плюсы, тогда в первую очередь хотелось бы отметить, что он даёт условно бесплатную электроэнергию, которая в наше время стоит не дешево. Чтобы обеспечить небольшой дом электричеством, приходиться платить огромные счета. Важно одно-современные ветрогенераторы хорошо совместимы с альтернативными источниками. К примеру, они могут функционировать в комплексе с дизельными генераторами, создавая единый замкнутый цикл.

• Эффективность напрямую зависит от выбора пространства, где она будет размещена
• Низкие энергопотери в момент транспортировки, потому как потребитель может находиться на близком расстоянии от источника
• Экологически чистое производство
• Легкое управление, нет необходимости постоянно обучать персонал
• Долгое использование комплектующих, не требуется частой замены

Оптимальным скоростным потоком считается уровень 5 – 7 м/с. Мест для достижения такого показателя очень много. Очень часто ветряную ферму используют в открытом море на расстоянии 15 км. от берега. Каждый год уровень добычи энергии повышается на 20 %. Если рассматривать дальнейшие перспективы, в этом ключе природный ресурс бесконечный, чего не скажешь о нефти, газе, угле и т. д. Также, не стоит сбрасывать со счетов безопасность такой промышленности. Техногенные катастрофы, связанные с атомом вызывают страх перед всем человечеством.

Перед глазами стоит ужасная картина, взорвавшегося атомного реактора на Чернобыльской АЭС в 1986 году. А аварию на Фукусиме охарактеризовали, как дежавю Чернобыля. Деструктивные последствия для всего живого после таких ситуаций, вынуждают многие страны отказываться от расщепления атома и искать альтернативные методы производства кВт.

Однажды заплатив определённую сумму, можно несколько лет пользоваться бесплатным электричеством. Неоспоримый плюс также в том, что есть возможность покупать уже бывшие в употреблении, а это позволяет сэкономить ещё больше.

Минусы и недостатки

Несмотря на все позитивные качества ВЭС, также имеют места быть негативные стороны. В большинстве случаев, недостатки похожи на пропаганду и носят противоречивый характер. Рассмотрим наиболее тиражируемые во всех ТВ передачах, газетных статьях и интернет ресурсах:

• Первым из недостатков является то, что человек не научился контролировать природные явления, поэтому предугадать, как будет работать генератор в тот или иной день, невозможно
• Ещё одним минусом ветряков есть их аккумуляторы. Они обладают относительной долговечностью и в следствии их обязательно менять через каждые 15 лет
• Финансовые инвестиции требуют больших затрат. На самом деле, новые технологии имеют тенденцию к снижению
• Зависимость от силы горизонтального воздушного потока. Данный минус более адекватный, ведь нельзя повлиять на силу вихря
• Отрицательное воздействие на среду шумовым эффектом. Как показали последние изучения по этому вопросу-нет основательных причин так утверждать
• Уничтожение птиц, которые попадают в лопасти. Согласно статистическому анализу вероятность столкновения равносильна с ЛЭП
• Искажение приема сигнала. По оценкам очень маловероятна, тем более множество станций находится вблизи аэропортов
• Они искажают ландшафт(неподтверждено)

Это лишь малая часть мифов – страшилок, которыми пытаются напугать людей. Это повод и не более, ведь на практике работа ВЭС мощностью 1 МВт, позволяет сэкономить за 20 лет, примерно 29 тыс. тонн угля или 92 тыс. баррелей нефти. Ведущие страны рекордными темпами осваивают альтернативный источник, отказываясь от атомного комплекса. Германия, США, Канада, Китай, Испания активно устанавливают оборудование на своих местностях.

Также требуется напомнить о том, что некоторые типы установок создают сильные шумы. Чем больше мощность установленного ветрогенератора, тем сильнее будет от него исходить шум. Монтировать необходимо на расстоянии, где уровень шума от станции не превысит 40 децибел. В противном случае, у вас постоянно будет болеть голова. Также они создают помехи в работе телевизора и радиовещания.

Вертикальные и солнечные ветрогенераторы, конструкция и КПД, гибриды нового поколения

Вертикальный нового поколения, как уже выше упоминалось, может отличаться по типу своих лопастей. Ярким примером, является гиперболоидный ветрогенератор, в котором турбина имеет гиперболоидную форму и существенно превосходит крыльчатый ветряк с вертикальной осью вращения. К примеру, функциональная его зона 7…8% площади, а гиперболоидный имеет рабочую зону в 65…70%. На базе таких турбин в США соединили два альтернативных источника ветер и солнце. Компания WindStream Technologies выпустила на рынок накрышную гибридную энергосистему SolarMill («Солнечная Мельница») мощностью 1, 2 кВт.

Ветрогенератор Болотова и его независимость от погодных условий

В последнее время очень большое внимание начало уделяться малым установкам. Одним из самых удачных есть вариант ветряка Болотова. Он являет собой электростанцию с вертикально размещённым валом генератора.

Особенностью оборудование -его необязательно приспосабливать к разным погодным условиям. Генератор Болотова способен принимать поток со всех сторон без соответствующих опций и необходимости разворота установки в другом направлении. Роторный способен форсировать поступающий поток, благодаря чему может полноценно функционировать при ветре любой мощности, включая штормовой.

Ещё одним достоинством этого вида, является удобное расположение в них генератора, электрической схемы и аккумуляторов. Они находятся на земле, в следствии техническое обслуживание оборудования очень удобно.

Однолопастной на мачте

Инновационной разработкой, принято считать однолопастной, главным его достоинством является высокая частота и скорость оборотов. Именно в них вместо оптимального количества лопастей встроен противовес, который мало влияет на сопротивляемость движению воздуха.

Ветряк Онипко

Продолжая обговаривать необычные варианты винтов, невозможно не упомянуть ветряк Онипко, который отличается конусообразными лопастями. Главным плюсом этих установок, является способность получения и преобразование в кВт при скорости потока 0,1 м/с. Лопастные, в отличии, начинают обороты на скорости 3 м/с. Онипко бесшумный и полностью безопасен для внешней среды. Он не нашёл массового распространения, но как говорят результаты исследований, он станет отличным вариантом для больших производственных объектов, что ищут альтернативные источники, так как обладает большой мощностью.

В виде панциря улитки.
Инновационным прорывом считают изобретение компании Archimedes, которая находиться в Нидерландах. Она предложила вниманию общественности конструкцию бесшумного типа, который можно устанавливать прямо на крыше многоэтажного здания. Согласно исследованиям, агрегат может работать в комплексе с солнечными батареями и свести к нулю зависимость здания от внешней энергосети. Новые генераторы носят название Liam F1. Оборудование имеет вид небольшой турбины диаметр которой 1,5 метра, и вес 100 килограмм.

По своей форме установка напоминает панцирь улитки. Турбина разворачивается по направлению захватывая воздушный поток. Агустин Отегу изобретатель всемирно известной спиралевидной турбины Nano Skin, видит будущее человечества не в громадных солнечных батареях и турбинах с большим размахом винтов. Он рекомендует монтировать их в наружных частях зданий. Турбины начнут вращаться ветром и создадут энергию, которая будет передаваться непосредственно в электросеть здания.

Парусный самый быстрый «ловец» потока

Альтернативой лопастного, является парусный. Попутный ветер в лопасти улавливает очень быстро и мгновенно под него подстраивается в результате тот может работать на всех скоростях от самых малых до буревых. Этот тип оборудования вовсе не создаёт шумов и радиопомех, он прост в эксплуатации и транспортировке и это является немаловажным фактором.

Необычные устройства, ветроэнегетика и её проекты

На стадии разработки находиться еще множество конструкций необычного типа. Среди них, особым интересом пользуются:

• Sheerwind напоминает своим внешним видом музыкальный инструмент
• ветрогенераторы от компании ТАК, напоминающие уличные фонари на само обеспечении
• ветряки на мостах в виде пешеходного перехода
• ветряные качели, которые принимают потоки воздуха со всех сторон
• «ветряные линзы» диаметром 112 метров
• плавучие ветряки от корпорации FLOATGEN
• разработка компании Tyer Wind – ветрогенератор, имитирующий лопастями взмах крыльев колибри
• в виде реального дома, в котором можно жить от компании TAMEER. Аналогом этой разработки является Anara Tower в Дубаи

Вскоре будут установлены первые в мире установки способные работать без ветра. Представит вниманию человечества их немецкая компания Max Bögl Wind AG. Они будут состоять из турбин высотой 178 метров. Будут также выполнять роль резервуаров с водой. Принцип работы системы достаточно простой, когда есть ветер оборудование будет работать по типу ветрогенератора, а когда погода не ветреная, в работу будет пускаться гидротурбины. Они вырабатывают энергию из воды, которая должна спускаться из резервуаров вниз по холму. Когда он снова появляется, вода начнет перекачиваться обратно в резервуары. Этим самым удастся обеспечить работу электростанции в непрерывном режиме.
Эпоха “мельниц”, с которыми сражался еще Дон Кихот в рассказе Сервантеса уходит в далекое прошлое. Сегодня промышленные объекты больше напоминают уникальные произведения искусства нежели промышленные установки.

Дирижабль от компании Altaeros Energies

С каждым днём появляются всё больше идей, касающихся выработки альтернативных источников и одной из самых новых, считается дирижабль генератор. Лопастные традиционные достаточно шумны, а коэффициент использовании ветрового потока достигает 30%. Именно эти недостатки решили исправить Altaeros Energies разработав дирижабль. Этот инновационный тип будет работать на высотах до 600 метров. Обычные лопастные ветровые установки до этого предела высот не достают, но именно здесь самые мощные ветра, которые могут обеспечить непрерывную работу генераторов. Оборудование являет собой надувную конструкцию, которая выглядит чем-то средним между мельницей и дирижаблем. На нём установлена трехлопастная турбина на горизонтальной оси.

Особенностью такой плавающей ветроэлектростанции-ее можно контролировать дистанционно, она не требует дополнительных затрат на техническое обслуживание и очень проста в эксплуатации. Как утверждают разработчики, в перспективах эти установки будут являться не только источниками электричества, но и смогут проводить интернет на отдаленные участки земного шара, что далеки от развития инфраструктуры. Согласно полученным данным, можно утверждать, что массовое производство этой энергетической вырабатывающей установки станет огромным прорывом в мире техники. И запас мощности у дирижабля хватит на «двоих».

Ветрогенератор «Летающий Голландец» и другие летающие установки.
Это устройство являет собой гибрид дирижабля и мельницы. Во время тестов дирижабль был поднят на высоту 107 метров, и находился там какое-то время. Результаты показали, что эти виды установок способны выработать в два раза больше мощности, чем обычные установки, которые устанавливают на высотных башнях.

Проект Wavestalk

Интересно узнать, что для преобразования силы волн и океанических течений в электричество был предложен альтернативный вариант проекту Windstalk – Wavestalk. Устройство являет собой безлопастный, парусного типа. По своей форме он напоминает большую спутниковую тарелку, которая под действием ветра делает наклоны вперед-назад, создавая этим самым колебания в гидравлической системе.

В данной конструкции ветер запрягается в парус, это позволяет преобразовать большие объёмы кинетической энергии.

Проект Windstalk

Мачта без лопастей уже давно рассматривается, как самый удачный из вариантов альтернативных источников для электричества. В Абудаби в городе Мансард решили построить электростанцию Windstalk. Она являет собой совокупность стеблей, армированных резиной, с шириной 30 см и до 5 см в верхней точке. Каждый такой стебель согласно проекту, содержит слои электродов и керамических дисков, которые способны вырабатывать электрический ток. Ветер качая эти стебли, будет сжимать диски, вследствие чего будет вырабатываться электрический ток. Никакого шума и опасности для окружающей среды, подобные ветроустановки не создают. Площадь, которую занимают стебли в проекте Windstalk охватывает 2,6 гектара, а по мощности намного превосходит идентичное количество лопастного типа, что могут расположиться на этой же территории. На создание подобной конструкции разработчиков натолкнули камыши на болте, которые равномерно раскачиваются на ветру.

Ветряк в виде дерева

Наблюдение за природой, как понятно с выше наведённого примера очень вдохновляет современных инженеров. Еще одним подтверждением этому, есть эта конструкция напоминающая форму дерева. Представила эту необычную концепцию, представители компании NewWind. Разработка получила название Arbre à Vent высота его составляет три метра, а оснащён аппарат 72-мя вертикальными мини-турбинами, что могут работать даже на ветру скорость которого сотавляет 7 км/ч или 2 м/с. Ветряк в виде дерева работает очень тихо, кроме этого выглядит, достаточно реалистично, не портя своим внешним видом, окружающий экстерьер города или загородного участка.

Самый большой ловец ветра

Самым большим в мире принято считать детище компании Enercon. Мощность энергоустановки составляет 7,58 МВт. Высота несущей башни может изменяться в зависимости от требований потребителя, в стандартном варианте высота составляет 135м, а размах лопастей- 126м. Общая масса данной конструкции составляет величину около 6000т.
Если оговаривать самую большую ветровую установку для выработки электричества согласно размаху винтов-она находиться в Дании. Изготовили турбину инженеры компании LM Wind Power. Размах лопастей ветрогенератора составляет 180м. Это рекордный размер, который в мире не имеет равных. Разработчики большой размер придали только лопастям считая, что чем больше будут остальные детали у ветровой турбины, тем больше в нее будет бить молний. Сами лопасти инженеры оборудовали специальной защитой, которая отводит разряд от удара молнии прямо в землю. Также лопасти самого большего размера оснащены специальным покрытием, что защищает их от без абразивного износа, а также от дождя или снега.

Компании, что активно развивают ветроэнергетику утверждают, что вскоре мир увидит гигантские конструкции с размахом “вентилятора” более 200 метров. Согласно их прогнозам, такой генератор сможет работать непрерывно даже при ураганах и обеспечить электричеством более 10000 домов – небольшой городок. Нам остаётся только надеяться на то, что у них все получиться, и вскоре мы сможем забыть о больших счетах за электроэнергию.

Аккумуляторы для генератора

Батареи для ветряков AGM, в отличии от гелиевых, герметичны и содержат кислотный электролит. Изделия отличаются повышенной чувствительностью к перезарядкам и выдерживают 200-500 циклов. Гелиевые АКБ относятся к не обслуживаемому виду химических источников электричества. Они имеют загуститель силикагеля в составе электролита и чувствительны к перезарядкам. Небольшое количество циклов зарядов в пределе 350 раз.

Панцирные АКБ изготавливаются по уникальной технологии, считаются аккумуляторами нового поколения и отличаются улучшенными свойствами. Большой эксплуатационный срок от 800 до 2 тыс. циклов зарядов-разрядов. Аккумуляторы зависят от температуры окружающей среды. Понижение на 1ºС приводит к уменьшению ёмкости устройства на 1%. Этот параметр АКБ в мороз -25 ºС будет наполовину меньше его значений при +25 ºС.

На каком устройстве остановиться и что необходимо учитывать при выборе

Как видно, из вышеперечисленных моделей, в мире постоянно изобретаются новые электроустановки, что могут работать на природных ресурсах. Каждый из них вы успешно можете использовать в своём загородном участке. Хорошо ознакомившись с принципом действия ветровых установок, вы можете даже попробовать самостоятельно смастерить свою домашнюю станцию, которая станет отличным аналогом центральной электромагистрали и, возможно, даже осуществит прорыв в мире электроники.
Классическая схема электростанции с использованием в цепи контроллера, аккумуляторов и инвертора.

Правило подбора оборудования

• Количество мощности в кВт что бы обеспечить ваш дом энергией. Мощность надо брать с запасом. Просчитать число аккумуляторов для аккумуляции на случай безветренной погоды.
• Среднегодовая скорость воздушных потоков. Климатические особенности места проживания. Монтаж себя не оправдывает в полосе где стоят сильные морозы, а также постоянно идёт дождь и снег.
• Лопасти, а точнее их количество. Меньше лопастей - больше КПД. Интенсивность шума при работе установки. Делать обзор производителей ветрогенераторов, отзывы о них, а также технические характеристики.

Успешно используются в странах Запада, США, Китае. Для использования таких устройств требуется достаточно сильный и стабильный ветер, что свойственно не всем регионам.

Как устроены мощные промышленные ветрогенераторы?

Существующие ныне мощные ветрогенераторы имеют практически одинаковую конструкцию. За основу взят горизонтальный ротор с крыльчаткой. Большие размеры лопастей создают высокую площадь сопротивления потоку ветра, поэтому обычно устанавливается по три . Масса таких установок очень велика - одна из величайших установок Enercon E-126 весит 6000 т. При таких параметрах требуется достаточно сильный и ровный ветер.

Для старта вращения используются специальные электродвигатели. Большинство моделей не имеет устройства наведения, обходятся установкой на преобладающем направлении потока. Обычное место использования - степные или пустынные регионы, прибрежные или шельфовые районы с постоянными и ровными ветрами.

Конструкция мощного ветрогенератора состоит из следующих элементов:

• опорная башня. У образцов меньших размеров это мачта. Башня имеет коническую форму, способствующую большей устойчивости и равномерному распределению нагрузок. Изготавливается на месте путем последовательной заливки бетоном соответствующей опалубки. В основании имеется мощная бетонная площадка, являющая цоколем фундамента, обеспечивающего неподвижность и устойчивость
• гондола. Это камера, внутри которой расположены генераторный отсек, устройства передачи вращения. К ней же присоединяется ротор, конструктивно являющийся продолжением гондолы и образуюший вместе с ней обтекаемую форму. Внешняя часть ротора состоит из хаба и лопастей. Хаб - это центральный обтекатель, установленный на валу генератора и служащий для присоединения лопастей. Гондола имеет возможность вращения вокруг башни для установки на ветер, для чего используется асинхронный электродвигатель и зубчатая передача, опоясывающая всю верхнюю часть башни. Возможность вращения имеется не у всех моделей, для шельфовых ветряков, работающих на потоках двух противоположных направлений, эта функция необязательна.
• генератор турбины представляет собой устройство кольцевого типа. Ротор турбины конструктивно объединен с ротором генератора, это снижает потери и уменьшает материалоемкость. Для подобных конструкций принципиально важно в максимальной степени исключить узлы передачи вращения, взамен применяя единые цельные элементы.

Лопасти изготавливаются из специального композитного волокна с включениями стали. В зависимости от размеров они изготавливаются целиком или набираются из отдельных частей. Устройство лопастей предусматривает возможность изменения профиля или угла поворота, позволяя регулировать аэродинамику в соответствии с режимом ветрового потока.

В зависимости от размеров, фирмы-изготовителя и назначения ветряка, могут иметься какие-либо изменения в конструкции, дополнения или иные особенности, присущие только данной модели.

Размеры ветряка

Промышленные ветрогенераторы большой мощности обладают впечатляющими габаритами. Так, уже упоминавшийся Enercon E-126 имеет полную высоту 198 м при размахе лопастей 128 м. Площадь, которую ометают такие лопасти, составляет 12668 м 2 .

Размеры других ветряков соответствуют вырабатываемой мощности. Существуют более крупные или мелкие модели, но все они велики и обладают большим весом. При этом, поверхность земли занимает только основание мачты, вся остальная площадь пригодна для использования под сельское хозяйство.

Примечательно, что мощные ветряки нерентабельны по отдельности . Они используются чаще всего в составе больших ветроэлектростанций, занимающих достаточно большие площади. В составе комплексов насчитываются десятки и даже сотни отдельных установок, объединенных в единую систему и выдающие суммарную мощность в несколько мВт. Они создаются в местах с оптимальными ветровыми условиями, способными обеспечить равномерную нагрузку и стабильную производительность оборудования.

Большие размеры означают высокие цены на оборудование. Так, стоимость турбины Enercon E-126 составляет 11 млн евро. Можно примерно подсчитать стоимость целой ветроэлектростанции, эксплуатационные расходы и затраты на доставку и монтаж таких гигантов. Соответственно, себестоимость энергии достаточно высока, а срок службы относительно низок - около 20 лет.

Мощные ветрогенераторы: сравнительная характеристика

Параметры мощных ветряков напрямую зависят от их мощности. Тип конструкции у всех моделей практически одинаков, так как аэродинамика лопастей, оптимальным образом подходящая для установок высокой мощности, должна соответствовать именно такой конфигурации. Поэтому сравнивать можно только пропорции крыльчатки того или иного устройства. Гораздо проще рассматривать мощность установок, поскольку она важнее для любых расчетов и может сказать гораздо больше для потенциального пользователя.

Флагманами в этом направлении являются известные фирмы Siemens, Enercon, Vestas и многие другие. Конкуренция между ними весьма жесткая, так как спрос ограничен, ошибки недопустимы. Отсюда высочайшее качество оборудования, отлаженный механизм работы всех узлов и агрегатов. Примечательно, что спрос на крупные устройства намного ниже, чем на менее производительные. Цена оборудования не позволяет широко распространять его повсеместно, выбор делается в сторону меньших расходов.

Промышленные ветровые электростанции

Функционирование нескольких сотен крупных ветряков способно создавать большие мощности. Создание ветровых электростанций позволило решить проблемы с электроснабжением регионов, не имеющих возможности строительства ГЭС или АЭС.

Примечательно, что запрет на строительство АЭС в ряде регионов мира и отсутствие других возможностей явились причинами возникновения множества ВЭС, хотя эксплуатационные и экономические параметры ветряков уступают более традиционным вариантам выработки энергии. Кроме того, ветроэнергетика признана экологически чистым направлением, что также сыграло немалую роль в развитии отрасли.

В последнее время наблюдаются две параллельные тенденции:

• рост числа мощных установок, объединенных в большие станции
• возрастание интереса к частным источникам, дающим возможность автономного существования без использования сетевых ресурсов

Возникает конкурентная ситуация, когда большие вложения в огромные комплексы перестают покрываться доходами от них, а небольшие установки становятся все более выгодными и удобными. Будущее покажет, какая система станет наиболее распространенной и эффективной.

Для начала давайте договоримся, что говоря о ветродвигателях мы имеем в виду ту часть ветро-силовой установки (ВСУ), которая преобразует энергию ветра в энергию вращательного движения. Ветродвигатель приводится в движение ветром, он напрямую или посредством какого-то передающего механизма связан с валом, вращение которого приводит в действие оборудование, выполняющее полезную работу (например, генератор или водяной насос). Часто ветродвигатель называют ротором или ветроколесом.

В этой заметке мы расскажем об основных типах ветродвигателей. Дилетанту, впервые столкнувшемуся с ветроэнергетикой не просто сделать правильный выбор из множества типов таких установок.

Компас выбора

В первую очередь, надо чётко знать, что тебе надо, какую желаемую мощность ожидаешь получить от своей установки, какие погодные условия местности и после всего переходить к детальному знакомству с тем или иным типом ветряка. А различные виды ветрогенераторов выдают совершенно разные результаты своей работы. В данной публикации вы узнаете, какие типы ветрогенераторов существуют на сегодняшний день, и вам нетрудно после знакомства с ними сделать правильный выбор.

Для скромных аппетитов подходящим выбором будет так называемый ортогональный ветрогенератор, который может подойти к применению в той местности, где бывают очень слабые дуновения ветерка. Он имеет несколько параллельных к оси лопастей, расположенных на некотором расстоянии от неё. (см. фото).

Итак, ветрогенераторы по своему виду различаются по:

• количеству лопастей,
• материалам, из которых изготовлены лопасти,
• расположению оси вращения к поверхности земли,
• шаговому признаку винта.

По числу лопастей они бывают одно-двух-трёх и многолопастные. Последние начинают своё вращение при малейшем движении воздуха, но применимы лишь для таких целей, где сам факт вращения важен, а не вырабатываемая электроэнергия. То есть, они незаменимы, скажем, при перекачке воды из глубоких колодцев.

По материалам, из чего сделаны лопасти, различают жёсткие и парусные ветрогенераторы. Парусные намного дешевле жёстких, сделанных из стеклопластика, или из металла, но в ходе эксплуатации можно замучиться ремонтировать их.

По расположению оси вращения к поверхности почвы различают горизонтальные ветрогенераторы и вертикальные. Их отличия настолько деликатны, что при разных условиях они меняются местами в своём превосходстве. С вертикальной осью ветряки сразу схватывают малейшие дуновения ветерка, не требуют флюгера, но они менее мощные, чем горизонтальные.

По шаговому признаку винта ветрогенераторы бывают с изменяемым и фиксированным шагом. Изменяемый шаг, бесспорно, даёт возможность увеличить скорость вращения, но какова конструкция! Она сложна, увеличивает вес ветряка, то есть, потребует неисчислимых лишних затрат. Куда более прост и надёжен фиксированный шаг.
Таков, вкратце, ваш компас, чтобы не заблудиться в выборе.

Нужно еще привести список некоторых терминов и сокращений, которые будут использованы в дальнейшемю

• КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
• КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
• Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
• Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
• Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
• Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
• Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
• Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
• Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
• Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
• Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
• Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Два вида, два соперника

Как уже было отмечено, в продаже пока существуют ветрогенераторы двух видов (по расположению вала вращения к поверхности земли) – горизонтальные и вертикальные. Поговорим вначале о вертикальных.

Ветросиловые установки (ВСУ) с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок.

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса.

В начале октября 1924 года русские изобретатели братья Я. А. и А. А. Воронины получили советский патент на поперечную роторную турбину, в следующем году финский промышленник Сигурд Савониус организовал массовое производство подобных турбин. За нам и осталась слава изобретателя этой новинки.

Ротор Ворониных-Савониуса, или для краткости, ВС, это, как минимум, два полуцилиндра на вертикальной оси вращения (см. фото). И какое бы направление ветра не было, как бы резко он не изменял свои порывы, такой ветряк будет спокойно вращаться вокруг своей оси, вырабатывая энергию. Это единственное и главное преимущество вертикального ветряка перед горизонтальным.

А главный его недостаток – низкое использование ветровой энергии. Объясняется это тем, что лопасти-полуцилиндры работают только в четверть оборота, а остальную часть окружности вращения они как бы тормозят своим движением скорость вращения. Расчёты показали, что при этом используется лишь третья часть ветровой энергии.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Вертикальные ветрогенераторы с ротором Дарье

В 1931 году французский конструктор Жорж Дарье (George Darrieus) предложил свой вариант ротора, который имеет от двух и более плоских лопастей. Он еще проще, чем ВС: лопасти – из простой упругой ленты безо всякого профиля. Прост в изготовлении и монтаже, но с малой эффективностью — КИЭВ – до 20%.

Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию. Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре. Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Геликоидный ротор

Ещё один вид ветрогенератора с вертикальной осью вращения – с геликоидным ротором . Он способен равномерно вращаться благодаря закрутке лопастей. Достоинство: уменьшает нагрузку на подшипник и увеличивает срок службы. Но из-за сложной технологии слишком дорогой. (См. рисунок).

И, наконец, существуют ветрогенераторы с многолопастным ротором . Это один из самых эффективных типов из разряда вертикальных ветрогенераторов. (См. рисунок).

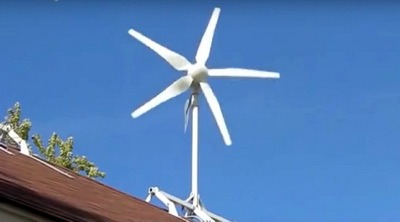

Ветрогенераторы с горизонтальной осью

Переходим к описанию горизонтальных ветрогенераторов. По количеству лопастей их разделяют на одно-двух-трёх и многолопастные. Достоинства горизонтальных – более высокий КПД по сравнению со своими вертикальными соперниками. Недостаток: необходимость устройства флюгера для постоянного поиска направления ветра. Кроме того, при повороте к ветру скорость вращения снижается, что уменьшает его КПД.

Главное достоинство однолопастных – высокие обороты вращения. У них вместо второй лопасти установлен противовес, мало влияющий на сопротивляемость движению воздуха, что даёт возможность использовать их для генераторов с высокими оборотами вращения. А это позволяет уменьшить массу и габариты всей установки. (См. рисунок однолопастной ВЭУ).

Двухлопастные ВЭУ мало чем отличаются по мощности с однолопастными и рассматривать их более подробно не имеет смысла.

Трёхлопастные горизонтальные ветряки – самые распространённые на рынках сбыта. Их мощность на выходе может достигать семи мегаватт.

Многолопастные установки с числом лопастей до пяти десятков обладают большой инерцией, за счёт чего при небольших оборотах вращения развивают большой крутящий момент. Такое преимущество позволяет использовать установки для работы водяных насосов, где они и занимают лидирующее положение.

Как курицу превратили в страуса

Кто не в курсе, что ветровые установки используют в качестве дополнительного источника? Все в курсе. Но как всегда, человечеству этого показалось мало, курицу пытаются превратить в страуса и, представьте себе, фигурально выражаясь, такое удаётся. В результате неустанных поисков появились совершенно новые типы ветрогенераторов, которые способны производить электричество…без лопастей. А есть и такие, которые обходятся даже без воздуха и ветра! Сейчас более подробно.

Уже выпущен довольно результативный ветрогенератор, который ловит ветер без лопастей. Такой ветрогенератор действует по принципу парусника (см. фото). «Парус», который скорее смахивает на тарелку, ловит напор воздуха, за счёт чего начинают двигаться поршни, которые находятся сразу за тарелкой, в верхней части установки.

Поршни приводят в действие гидросистему, которая и вырабатывает электричество. Такое сооружение не имеет ни шестерёнок, ни передатчиков и почти не шумит. КПД намного выше, чем у классического ветрогенератора. Кроме всего прочего, расходы при эксплуатации наполовину ниже, чем у привычных установок. Страна рождения такого проекта – Тунис.

Но и этого оказалось мало! В Португалии решили не прибегать к ветровым услугам, а использовать морскую воду. Ведь море постоянно движется, волнуется, иногда штормит, но никогда не останавливается. Налицо кинетическая энергия пропадает даром.

И пять лет тому назад, в нескольких километрах от берега, на воды Атлантического океана была спущена установка, которая даёт более 2 мегаватт электроэнергии, что вполне хватает для освещения более полутора тысяч домов.

Схематическое устройство таково. Сооружение состоит из трёх секций, между которыми находятся поршни. Внутри секций вмонтированы гидродвигатели и генераторы. Принцип работы простой до безобразия. Секции качаются на волнах, которые их изгибают, что приводит в движение гидропоршни. Те давят на масло, оно поступает в гидравлические двигатели и далее движение передаётся на генераторы. Всё, электроэнергия пошла на берег.

Сейчас работает три секции, к ним планируют подсоединить ещё 25 таких конверторов и тогда проектная мощность морской установки увеличится до 20 мегаватт, что даст возможность снабдить током около 15000 домов.

Теперь вы верите в то, что из курицы можно сотворить настоящего страуса!

Поплавковые электростанции конструируют во всем мире, в том числе и в России:

Электричество сегодня считается чем-то обыденным, ведь оно есть в каждом доме. И никто не задумывается, откуда оно берется. Электричество в основной массе вырабатывается электростанциями, работающими на нефти, природном газе, ядерном топливе или угле. Эти традиционные источники представляют определенную опасность для окружающей среды, вследствие чего все большее внимание уделяется альтернативным видам энергии. К последним можно отнести ветрогенераторы, которым для выработки электричества нужен лишь ветер.

Устройство

Конструктивно ветрогенераторы в большинстве случаев предполагают наличие следующих элементов:

• Лопасти турбины (пропеллер).
• Турбина (вращающаяся часть).
• Электрогенератор.
• Ось электрогенератора.
• Инвертор, преобразующий переменный ток в постоянный, для возможности зарядки батареи.
• Механизм вращения лопастей.
• Механизм вращения турбины.
• Мачта.
• Контроллер вращения(анемометр).
• Демпфер.
• Датчик ветра и анемоскоп.
• Хвостовик анемоскопа.
• Гондола и ряд других элементов.

В зависимости от вида ветрогенератора конструкция и входящие в него элементы могут разниться. К примеру, промышленные устройства также предусматривают наличие системы молниезащиты, силового шкафа, поворотного механизма, надежного фундамента, системы пожаротушения, системы изменения угла атаки лопасти, телекоммуникационной системы для передачи информации о работе ветрогенератора и так далее.

Принцип действия

Ветрогенератор представляет устройство, преобразующее энергии ветра в электрическую энергию. Прародителями современных видов ветрогенераторов являются ветряные мельницы, которые применялись для получения муки из зерен. И принцип их работы изменился ненамного: лопасти вращают вал, который передает необходимую энергию на другие элементы.

• Ветер вращает лопасти, передавая крутящий момент через редуктор на вал генератора.
• При вращении ротора образуется трехфазный переменный ток.
• Полученный ток направляется на аккумуляторную батарею через контроллер. Аккумуляторы применяют для создания стабильности работы ветрогенератора. Генератор заряжает аккумуляторы при наличии ветра. При его отсутствии всегда можно взять энергию с аккумулятора, чтобы потребитель не прекращал получать электричество.
• С целью защиты от ураганов в ветрогенераторах применяется система с уводом ветроколеса от ветра при помощи складывания хвоста, либо торможения ветроколеса электротормозом.
• Для зарядки аккумуляторов ставится контроллер между ветряком и АКБ. Он отслеживает зарядку АКБ, чтобы не испортить аккумуляторы. При необходимости он может сбрасывать лишнюю энергию на определенный балласт, к примеру, большой резистор или тэны для отопления.
• В аккумуляторах имеется лишь постоянное низкое напряжение рядностью 12/24/48 вольт. Однако потребителю нужно напряжение в 220 вольт, именно поэтому ставится инвертор. Это устройство преобразует постоянное напряжение в переменное, создавая напряжение в 220 вольт. Естественно, что можно обойтись и без инвентора, но придется использовать электрические приборы, специально рассчитанные на низкое напряжение.
• Преобразованный ток направляется потребителю, чтобы питать отопительные батареи, освещение, телевизор и иные устройства.

В промышленных ветряках могут применяться и другие элементы, которые обеспечивают автономную работу устройства.

Типы и виды ветрогенераторов

Классифицировать ветряки можно по материалам, количеству лопастей, шагу винта и оси вращения.

Выделяют два основных типа ветрогенераторов по оси вращения:

1. С горизонтальной осью круглого вращения, то есть крыльчатые.
2. С вертикальной осью вращения, то есть «лопастные» ортогональные, «карусельные».

Горизонтальные классические ветрогенераторы имеют пропеллер (в большинстве случаев трехлопастной), а вертикальные ветряки обладают ветроколесом, которое вращается вертикально.

По количеству лопастей ветряки могут быть:

• Трехлопастные и двухлопастные.
• Многолопастные.

Вращение многолопастных ветряков начинается при слабом ветре, тогда как для двухлопастных и трехлопастных устройств требуется более сильный ветер. Однако каждая
дополнительная лопасть создает дополнительное
сопротивление ветроколеса, вследствие чего достигнуть рабочих оборотов генератора становится сложнее.

По материалам лопастей ветряки могут быть:

• Парусные генераторы.
• Жесткие лопасти ветрогенератора.

Парусные лопасти дешевле и проще в изготовлении, однако, когда необходима стабильная и надежная работа для автономного электроснабжения они не подойдут.

По шагу винта:

• Изменяемый шаг винта.
• Фиксированный шаг винта.

Изменяемый шаг винта дает возможность повысить диапазон эффективных скоростей работы. В то же время данный механизм неизбежно:

• Усложняет конструкции лопасти.
• Снижает общую надежность ветрогенератора.
• Утяжеляет ветроколесо и требует дополнительного усиления конструкции.

Применение

Устройства могут использоваться в различных местах. В большинстве случаев в открытые пространства, где большой потенциал ветров:

• Горы.
• Мелководье.
• Острова.
• Поля.

В то же время ветрогенераторы современных конструкций дают возможность задействовать энергию даже слабых ветров – от 4 м/с. Благодаря им можно решать задачи электроснабжения и энергосбережения объектов любой мощности.

• Стационарные ветряные электростанции в виде альтернативных источников энергии способны полностью обеспечить электрической энергией небольшой производственный объект или жилой дом. В периоды отсутствия ветра необходимый запас электроэнергии будет выбираться из аккумуляторных батарей. Они отлично могут сочетаться с фотоэлектрическими батареями, газовым или дизельным генератором.
• Ветрогенераторы могут использоваться и для экономии при наличии центральной электросети.
• Ветроустановки средней и малой мощности часто используются владельцами фермерских хозяйств и домов, удаленных от централизованных электросетей, в качестве автономного источника.

Достоинства и недостатки

К преимуществам можно отнести:

• Энергия ветра является возобновляемой энергией. Ветер создается бесплатно и постоянно, без ущерба окружающей среде. Энергия ветра доступна в любом месте на планете.
• Энергия ветра является достаточно дешевой.
• Ветряные турбины находятся на мачтах, им требуется минимум места. Благодаря этому их можно устанавливать совместно с иными объектами и строениями.
• Ветрогенераторы в процессе эксплуатации не производят вредных выбросов.
• Энергия ветра в особенности требуется в удаленных местах, куда затруднена доставка электричества иными привычными способами.

К недостаткам можно отнести:

• Сила ветра очень переменчива и непредсказуема, вследствие чего требуется дополнительный буфер для накапливания электроэнергии, либо дублирования источника.
• Высокая начальная стоимость создания и установки ветрогенераторов.
• Ветряные турбины создают шум, который сравним с шумом автомобиля, перемещающегося со скоростью 70 км/ч. Это отпугивает животных и создает определенный дискомфорт для людей.
• Вращающиеся лопасти представляют потенциальную опасность для птиц.
