Восстановление аккумулятора шуруповёрта. Ремонт литий ионных аккумуляторов шуруповерта Как заменить элементы в аккумуляторе шуруповерта

Использование шуруповертов прочно вошло в строительное дело. Аккумуляторные дрели позволяют выполнять задачи в таких местах, где нет внешнего источника питания или сложно подать удлинитель. Но со временем элементы питания выходят из строя. Некоторые нашли для себя возможным и несложным провести ремонт аккумулятора шуруповерта своими руками. Что для этого нужно и можно ли восстановить существующие элементы? Чтобы ответить на этот вопрос, необходимо разобраться с разновидностями существующих аккумуляторов.

Разновидности аккумуляторов

Производители шуруповертов применяют в своих моделях аккумуляторы, которые несовместимы с изделиями конкурентов. Но это касается внешнего строения, внутренние компоненты являются одинаковыми и могут быть нескольких различных видов. Среди них выделяют:

• литий-ионные;
• никель-кадмиевые;
• никель-металлогидридные.

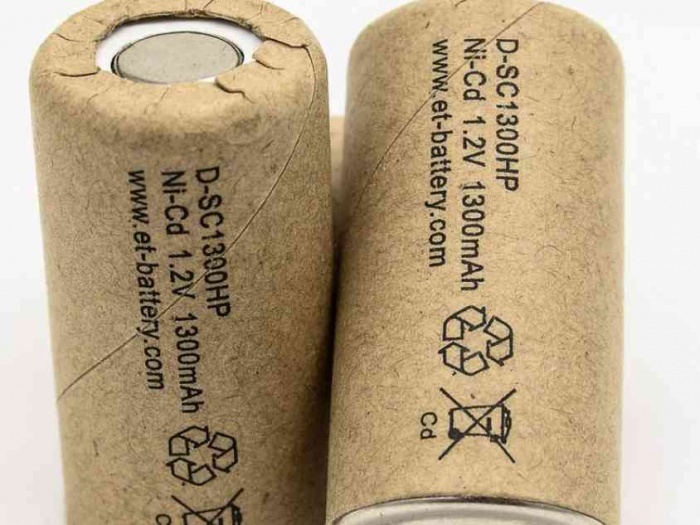

Каждый из этих вариантов имеет свои преимущества и недостатки. Чаще всего на корпусе аккумуляторной батареи можно встретить надпись Ni-Cd. Она говорит о том, что внутри находятся элементы, которые имеют никель-кадмиевый состав. Раньше такие батареи применялись и в мобильных телефонах. Это связано с невысокой стоимостью элементов для таких аккумуляторов. По сроку службы они уступают двум другим группам. Связано это с небольшим количеством циклов разряда/заряда. Обычно напряжение на одной банке составляет 1,2 вольта. Чтобы достичь напряжения в 12 вольт, потребуется использования 12 банок для одного аккумулятора.

Это отрицательно сказывается на весе и габаритах аккумулятора. Для аккумулятора на 18 вольт понадобится 18 элементов. Положительными свойствами является выносливость к глубокому разряду. Также их можно хранить незаряженными, что не сказывается на их отдаче. Если надолго оставить заряженный аккумулятор, то через некоторое время он потеряет свой заряд. Производство таких элементов не отличается экологичностью, поэтому разрешено не в каждой стране.

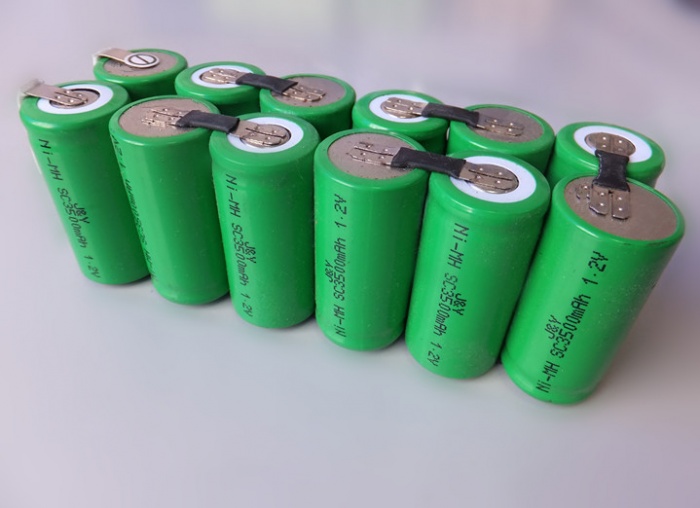

Никель-металлогидридные аккумуляторы разрабатывались как замена предыдущему виду. Они получили более широкое применение в бытовой сфере. Обычные пальчиковые зарядные батарейки выполнены по принципу никель-металл-гидридных аккумуляторов. Такие изделия практически не имеют эффекта памяти. Это означает, что заряжать их можно до полного разряда. Но есть некоторые ограничения, которые заключаются в сроке пребывания в частично разряженном состоянии. Если аккумулятор пробыл в нем больше месяца, тогда его потребуется полностью разрядить до начала зарядки. Их производство не наносит такого вреда окружающей среде, как никель-кадмиевых.

Изделия способны дольше держать заряд, но их стоимость в два и больше раза превышает таковую у первого варианта. Аккумуляторы, которые содержат никель-металл-гидридные элементы выдерживают до 300 циклов заряда/разряда. Кроме того, у такого вида аккумуляторов скорость саморазряда также в несколько раз выше. Не так давно были разработаны элементы, которые подвержены меньшему саморазряду. Напряжение одного элемента также составляет 1,2 вольта. Производители советуют заряжать стандартные элементы небольшим током длительное время.

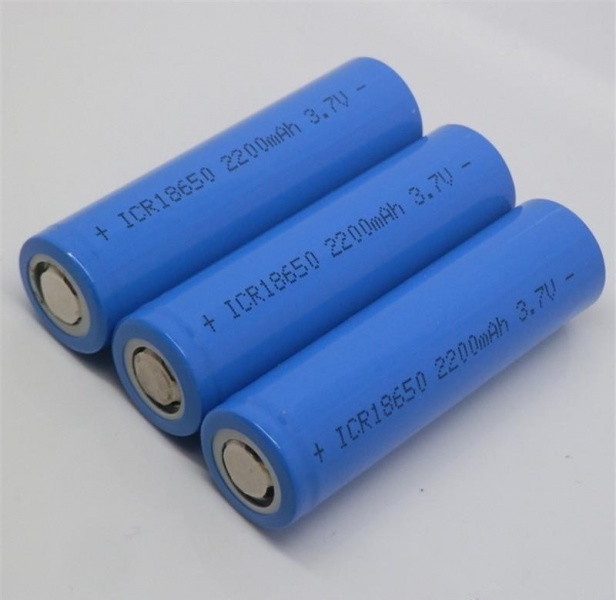

В последнее время получили большое распространение литий-ионный аккумуляторы. Они применяются не только в шуруповертах, но и в большинстве техники и электроники, которая питается от портативного источника. Такие элементы идентифицирует надпись на упаковке или корпусе Li-Ion. Один такой элемент имеет напряжение в три раза больше, чем у одной банки предыдущих двух, оно составляет 3,6 вольта. Элементы могут быть самой различной емкости. При этом их габариты остаются небольшими, что снижает вес и позволяет сделать шуруповерт более компактным. Количество циклов было увеличено до 500. Элемент лишен эффекта памяти, поэтому его можно заряжать в любой момент, когда это потребуется. Производство таких аккумуляторов обходится дороже, поэтому техника с ними также имеет большой ценник.

Что именно неисправно

Для правильного выявления неисправности стоит понимать, что источник энергии состоит из отдельных банок, которые соединены между собой последовательно. Для никель-кадмиевых и никель металл-гидридных контроллер заряда установлен в зарядное устройство, а в литий-ионных чаще всего он находится в самих аккумуляторах. Если аккумулятор не заряжается от зарядного устройства, то необходимо проверить, какое напряжение выдает устройство. Для этого к нему подключается вольтметр и проводятся замеры. Если все в порядке, тогда причина кроется в самих элементах. Обычно компоненты не выходят из строя вместе. Потерявшей свою емкость оказывается одна или несколько банок.

Чтобы это проверить также понадобится мультиметр, который переводится в режим вольтметра для замера постоянного тока. Также необходимо разобрать элемент питания для получения доступа к отдельным банкам. Но перед этим необходимо разряженное изделие включить в зарядное устройство и дождаться окончания цикла. Когда будет просигнализировано о достижении полного заряда, тогда можно переходить к разборке. Чаще всего корпус делается неразборным. Это означает, что придется задействовать фантазию и наблюдательность, чтобы вскрыть его без повреждения внутренних компонентов. Часто половинки могут быть склеены между собой, поэтому можно использовать бензин «Калоша» и шприц с иглой. Необходимо нанести небольшую порцию на место соединения и выждать, пока обезжириватель растворит клей.

Обратите внимание! Бензин «Калоша» не повреждает пластик, поэтому не стоит переживать за корпус изделия.

Теперь с помощью мультиметра необходимо произвести замеры напряжения на каждом элементе. Важно не перепутать щупы местами, т. к. показания могут быть неверными. В заряженном состоянии литий-ионные аккумуляторы могут иметь напряжение до 4,2 вольта, если оно будет ниже 3,5, тогда можно считать, что с элементом есть проблемы. В двух других видах элементов напряжение заряженной банки находится в пределах от 1,2 и выше. После проведения замеров на хороших банках можно поставить знак «+», а на потерявших емкость - «-». Можно выбрать любое удобное обозначение. После проведенной проверки можно собрать источник. Склеивать половинки корпуса не стоит. Можно перемотать их изолентой, т. к. потребуется еще одна разборка.

Аккумулятор необходимо пустить в работу до того момента, пока не станет явным, что он потерял емкость или разрядился. После этого корпус источника можно снова демонтировать и произвести замеры на отдельных элементах, которые были помечены, как вышедшие из строя. Если напряжение на них просело на 0,5 вольта от номинального нижнего порога, тогда элементы были выявлены правильно и потребуется их дальнейшее обслуживание или замена. После разборки аккумулятора необходимо произвести внимательный осмотр всех узлов соединения и пайки. Если на каком-то из элементов есть плохой контакт, то он может быть всему виной, а банка будет в порядке.

Совет! Нагрузку на аккумулятор можно повесить и не собирая его. Это актуально для источников с напряжением в 12 вольт. Потребуется автомобильная лампочка с мощностью, которая не превышает общую от аккумулятора. Она подключается к общим выходам аккумулятора и в режиме реального времени можно проводить замеры. Те банки, на которых наблюдается наибольшая просадка по напряжению, пришли в негодность и требуют замены.

Возможно ли восстановление банок

Восстановление элементов, которые потеряли емкость, - непростая задача, которая не всегда приносит результаты. В большинстве случаев процедура может несколько продлить жизнь банки, но впоследствии потребуется замена. Литий-ионные аккумуляторы невозможно восстановить, поэтому не стоит и пытаться. Чаще всего при выходе из строя, они вздуваются, деформируя внутренние компоненты, и с этим уже ничего не поделаешь. Первый метод, который можно применить - подбор другой системы управления. Можно переставить банки из нерабочего аккумулятора в рабочий и посмотреть, изменится ли что-либо. Если это помогло, тогда вопрос решен. Но аккумулятор-донор должен быть схожей модели. Для никель-кадмиевых банок можно попробовать восстановление несколькими циклами заряда и разряда. Если после этого происходит нормальный набор емкости, тогда можно некоторое время пользоваться.

Обратите внимание! В некоторых случаях литий-ионный компонент может уйти в глубокий разряд и поэтому ему необходим больший стартовый ток. Для этих целей можно воспользоваться лабораторным блоком питания или другим зарядным устройством, в котором можно отрегулировать ток. Выставляется ограничение по току в 0,5 ампера и подается напряжение в 4,2 вольта. Если напряжение на элементе растет, тогда все в порядке.

Ремонтные работы

Для ремонта аккумулятора шуруповерта потребуется наличие аналогичных или таких же банок, что и в родном аккумуляторе. Необходимо паяльник, флюс, который не имеет коррозионного воздействия на материал, олово и смывка, которая позволит удалить остатки флюса.

Практическая часть

Паяльник для работ должен быть достаточной мощности, чтобы хорошо прогреть пластины. Испорченные элементы удаляются и выбрасываются. Лучше сдать их в пункты утилизации, чтобы не наносить вреда окружающей среде. По существующей схеме подставляются новые банки и соединяются родными пластинами. Работать стоит быстро, чтобы слишком не перегревать аккумуляторные элементы, от этого они могут выйти из строя. Важно внимательно смотреть на маркировку элементов, чтобы не перепутать полярность. Первым наносится флюс, а дальше олово. После сборки аккумулятора необходимо дать новым банкам набрать требуемую емкость. Для этих целей необходимо провести несколько циклов полного разряда и заряда АКБ. Дополнительную информацию о ремонте аккумулятора можно получить из видео.

Резюме

Ремонт аккумулятора для шуруповерта несложная задача, если знать о нюансах, которые были описаны в статье. Основной проблемой может стать подбор подходящих банок, которые бы соответствовали параметрам тока и по размерам подходили бы к конкретному аккумулятору.

Привет! Сегодня проведем ремонт аккумулятора шуруповерта. А Вы знаете, что история создания шуруповерта уходит корнями в глубокое средневековье – аж в 15 веке, когда рыцари перед боем облачались в доспехи, а оруженосцы помогали им скручивать части доспехов угадайте чем? Отверткой!

Так продолжалось долго, пока в 1907 году канадский изобретатель Петр Робертсон не запатентовал винт «Робертсон» со стандартным квадратным отверстием, в которое вставлялось жало отвертки. С этого времени винты стали выпускать в промышленных масштабах и применять в домашнем хозяйстве. Позже, в 1934 году изобретатель Генри Филлипс доработал шляпку винта и появился винт с крестовой насечкой, в которую вставлялась соответствующая отвертка. К тому времени уже изобрели двигатель и идея создания «вращателя винтов и шурупов» витала в воздухе. Однако были большие проблемы с батареями — их весом и габаритами. Решить проблему удалось только в 1980-х годах, когда появились первые никель кадмиевые Ni-Cd и литий-ионные Li-Ion аккумуляторные элементы питания.

Производство бытовых и профессиональных первыми освоили США и Япония. Все это произошло благодаря появлению новых энергоемких аккумуляторов электричества. Как раз их и будем менять в срочном порядке внутри попавшей мне в руки аккумуляторной дрели-шуруповерта Интерскол ДА-10/10.8 ЭР. Неисправность была такая – при нажатии кнопки двигатель просто не крутился, но светодиод загорался , правда светил слабо.

Разборка аккумулятора шуруповерта

Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои .

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя и . Обязательно нужно прозвонить подозрительные радиоэлементы на этой плате.

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке . В общем, банки сдохли – менять их нужно однозначно.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой . Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие. Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

Спаивать элементы питания

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон. Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева .

Сложнее всего паяются минусовые выводы, но с дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине. фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

Реанимируем аккумулятор DCB 145

Разряжал каждую банку 18650 до 3V током 0,3А. Затем заряжал до 4,1V током 0,5А. Далее снова разряжал с целью определить, сколько же тока заливается в каждую конкретную "банку". Это необходимо для того, чтобы оценить их ёмкость. Как выяснилось, аккумуляторы исправны и в каждую из них было "залито" от 1164 до 1186 mA . Что не так далеко от заявленной ёмкости в 1300 mA/h. Таким образом я убедился, что аккумуляторы исправны, и заменять их не стоит.

После теста (заряда-разряда) каждого аккумулятора меряем напряжение на каждой литиевой "банке". Оно должно быть в пределах 3,1~3,3V на каждой. Таким образом составной аккумулятор будет разряжен до 12,4~13,2V.

Затем я собрал все "банки" в бокс, припаял плату с разъёмом и установил в корпус. Поставил полностью разряженный аккумулятор DeWalt DCB-145 уже в штатную ДеВольт"овскую зарядку и засёк время начала процесса зарядки. Как я и ожидал, спустя 1 час (60 минут, как и указано в инструкции) зарядка была завершена.

В качестве "контрольного выстрела" замерил напряжение на клеммах B+ и B- . Оно составило 16,4V , как и положено для полностью заряженной АКБ.

Таким образом удалось восстановить два аккумулятора DeWalt DCB-145 и избежать пустой траты денег на покупку новых аккумуляторов, суммарная стоимость которых практически равна стоимости недорогого шуруповёрта.

Теперь расскажу о "граблях", на которые наступил.

Внимание! Сборку надо производить очень аккуратно и не допускать короткого замыкания между выводами "банок" и тех выводов, которые идут на балансировочный разъём. Если замкнёте что пассатижами или пинцетом, то фейерверк из искр обеспечен! Я в этом убедился на практике. Токи такие, что провод сечением 0,5 мм. плавятся так, будто это тончайший проводок плавкого предохранителя.

Во-первых, в этом нет необходимости. Зарядить каждую "банку" можно просто подключаясь выводами зарядного устройства к полюсам нужного аккумулятора. Единственное, что может потребоваться, так это отпаять выводы балансировочного разъёма и временно снять сам разъём со сборки.

Во-вторых, можно повредить изоляцию литиевых аккумуляторов и из-за этого замкнуть их.

В третьих, после того, как литиевые "банки" будут протестированы, встанет вопрос о соединении их вместе. И даже если пластины удастся спаять между собой, то поместить такую сборку обратно в корпус будет весьма трудоёмкой задачей. Корпус аккумулятора очень плотно подогнан под габариты сборки.

Где купить литиевые аккумуляторы для замены неисправных?

Ну, и напоследок, затрону тему замены литиевых аккумуляторов. Если случилось так, что аккумуляторы в вашем шуруповёрте пришли в негодность и их надо заменить, то на данный момент не составляет труда найти им достойную замену. Например, на

Переделка удалась. С платами защиты и заряда я заморачиваться не стал, просто вывел наружу силовые проводники, а также провода под балансировочный разъём. Заряжаю всё напрямую от универсальной зарядки Turnigy Accucell 6 . Делал всё на быструю руку, так как лето было на исходе.

Под замену никелевых (NiCd, NiMh) аккумуляторов на литий лучше брать те, что с приваренными "лепестками". Так будет легче спаять составную батарею.

Стоит отметить, что аккумуляторы INR18650-25RM как раз-таки и используются в тех самых « для электроинструмента. Перед покупкой советую погуглить даташит на аккумулятор (например, так: "samsung inr18650-25rm datasheet" ). В нём указано всё, что необходимо знать: типовой ток заряда и разряда, назначение (инструмент, игрушки), графики потери ёмкости после нескольких циклов и много чего ещё.

И нуждается в замене. Приобрести новую часто бывает непросто, а если и удается, то по очень высокой цене. Поэтому и говорят, что легче купить новый инструмент, либо провести ремонт аккумулятора шуруповерта самому.

В Интернете есть большое количество видео, в которых любители электроники наглядно показывают, как провести ремонт аккумулятора шуруповерта своими руками. Если серьезно озадачиться вопросом, подумать об экономии денежных средств и о том, можно ли починить батарею шуруповерта своими руками, просмотр таких роликов может стать хорошим началом для того, чтобы в будущем ремонтировать АКБ самостоятельно.

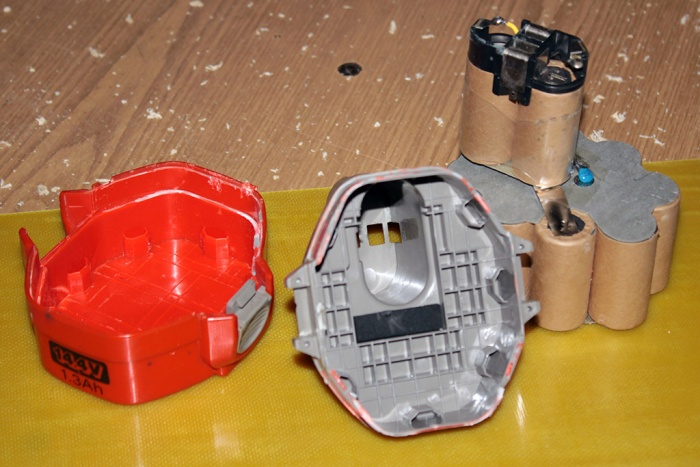

Как разобрать аккумулятор

Аккумуляторные блоки домашнего инструмента по своему устройству почти не отличаются друг от друга, независимо от модели инструмента (Bosch, Макита, Хитачи). Они упакованы в пластмассовый корпус, состоящий из двух частей. Количество батарей может быть разным, в зависимости от выходного вольтажа используемого инструмента. Все элементы спаяны в определенной последовательности. Выводные концы или клеммы, на которых обычно производятся замеры напряжения батареи, выведены наружу.

Большинство аккумуляторных блоков шуруповерта или дрели устроены так, что они очень просто разбираются, независимо от того, проводим мы ремонт аккумулятора шуруповерта Интерскол, или же другой модели. Несколько крепежных винтов нужно вывернуть с помощью обычной отвертки. Есть аккумуляторы, которые разбираются сложно, но поддаются отверткой и перочинным ножом. Ножиком удаляется клеящий слой, а острым саморезом раздвигаются две сопрягаемые поверхности.

Отличие батарей шуруповертов друг от друга может заключаться в наличии или отсутствии термодатчика, который автоматически отключает аккумулятор при условиях критического нагрева (выше 50°С). Датчик постоянно отслеживает температуру не только под нагрузкой, но и в условиях текущего заряда аккумуляторной батареи. Контроллер считывает все данные и обрабатывает их, «запоминает» емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение - 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.

На рынке предлагается большое количество недорогих моделей шуруповертов.
Более дешевые устройства не имеют таких технических устройств, и за всеми процессами нужно следить самостоятельно.

Виды ремонта аккумуляторных батарей

Как реанимировать аккумулятор шуруповерта? Можно выделить три способа:

• экспресс-ремонт АКБ методом запзаппинга ;
• замена отдельных элементов в аккумуляторе ;
• замена всех элементов аккумуляторного блока .

Экспресс-ремонт никель-кадмиевых батарей методом запзаппинга

В переводе с английского это означает прожигание , применяя короткие импульсы высокого тока в течение нескольких секунд. Можно сказать, что это, своего рода, экстренная реанимация элементов питания. Сразу следует отметить, что такой вариант является довольно рискованным, и не каждый аккумулятор способен выдержать подобную «шокотерапию» высоким током. Использовать высокий ток возможно только в том случае, если в шуруповерте установлены никель-кадмиевые батареи. Другие АКБ ( , ) подвергать такому воздействию категорически нельзя.

Суть продувки состоит в том, чтобы разрушить высоким током кристаллы, образующиеся внутри никель-кадмиевых аккумуляторов. Эти кристаллы называются дендритами, и из-за их роста емкость АКБ постепенно снижается. «Прокачивание» высокими токами быстро разрушает образовавшиеся кристаллы и резко снижает саморазряд батареи.

Утверждается, что запзаппинг может быть эффективным для любых NiСd, даже если они полностью разряжены до нуля или лежали без применения 10 или 20 лет. Вопрос всегда стоит в вероятности успешного ремонта в таких «тяжелых» случаях - когда батарейки «чинят» таким образом, это либо увенчается успехом, либо нет. Однако попробовать оживить их не помешает. Разумеется, соблюдая при этом максимальную осторожность.

Для проведения запзаппинга понадобятся:

• любое сильноточное зарядное устройство ;
• мультиметр, чтобы контролировать напряжение ;
• сварочный аппарат ;
• зажим по типу «крокодила» ;
• заппинг-электрод ;
• защитные средства .

В качестве зарядного устройства не стоит использовать рядовой блок питания. Даже если сила тока у таких зарядников 10-15 А, они не выдержат сильного напряжения. С помощью двустороннего зажима на одной клемме обеспечивается плотный контакт, а на другой клемме будет удерживаться сам электрод. Пальцами его удержать невозможно: во время прожигания он раскалится. Заппинг-электрод - это кусок проволоки, которая свернута тугим пучком (изоляции нет). Сечение у нее максимум 1,5 мм 2 , а длина - 6-7см.

Вместо более высококачественного сварочного аппарата особенно смелые любители электроники ремонтируют батарейки, ипользуя обычный паяльник. Но инструмент для точечной пайки будет предпочтительнее при ремонте. Средства защиты (халат, очки, специальная невоспламеняющаяся подложка) необходимы потому, что во время продувки высоким током всегда появляются искры.

Ход работ

Лучше продувать каждую батарейку отдельно, алгоритм действий такой:

• Закрепить электрод со знаком «минус» на ее минусовом полюсе. Не перепутать полярность, важный момент.
• «Продувать» плюсовой электрод коротенькими тычками, частота их - 2-3 раза в секунду . Обычно для банки с выходным напряжением 1,2 В продувание необходимо делать в течение 3-4 секунд с частотой 2-3 мелких тычка в секунду;
• Измерить показатели напряжения после первого этапа . Максимально его следует поднимать до 1,3 В. Если напряжение выше, следует уменьшить время тычков или их число.

Тыкать нужно очень быстро и аккуратно, не допуская, чтобы электрод даже на короткое время приварился к полюсу Ni Cd аккумулятора шуруповерта, во избежание полного прожигания аккумулятора. На плюсовой электрод рекомендуется надеть защитный промежуточный, либо зацепить «крокодил» для защиты поверхности полюса АКБ.

Процедура повторяется до 25 раз - до тех пор, пока емкость батареи не будет восстановлена. В течение всего процесса необходимо постоянно следить за температурой аккумуляторов. Промежутки между заппингами должны составлять не менее 15 минут. Только в таком случае у реанимированного аккумулятора останется шанс на то, чтобы продлить срок своей службы.

Замена отдельных элементов в аккумуляторе

Если емкость батареи падает, это значит, что, как минимум, несколько ее элементов вышли из строя. Все АКБ разом не могут «сесть», поэтому вначале нужно найти в цепочке самые малоемкие батарейки, а потом разобрать аккумулятор и заменить их на новые.

Новые батарейки можно заказать в любом интернет-магазине. При этом важно купить те элементы, тип и емкость которых полностью соответствуют прежним. Если в шуруповерте стоят никель-кадмиевые аккумуляторы, то и приобретать стоит такие же, с аналогичным уровнем емкости. Если удастся раздобыть такой же аккумулятор, можно вынуть из него наиболее емкие элементы и поставить в тот, который ремонтируется.

Как выявить «слабые звенья»

Поиск севших батареек в цепи можно осуществить двумя способами:

• с помощью мультиметра ;
.

Для первого способа понадобится только мультиметр:

• зарядить АКБ полностью ;
• разобрать корпус аккумулятора ;
• произвести замеры номинального U на каждой батарейке (номинал для никель-кадмиевых батареек - 1,2 В, для литий-ионных - 3,6 В);
• отметить крестиком элементы, на которых U ниже номинального , чтобы не перепутать с другими;
• собрать аккумулятор ;
• включить шуруповерт ;
• работать им до заметного уменьшения мощности ;
• разобрать аккумулятор снова, измерить показатели U вторично .

На батарейках, которые помечены крестиком, «провалы» в напряжении будут значительно больше, чем у остальных - чаще всего, ниже 1 В. Что касается разницы между показателями U в АКБ, то если она составят минимум 0,5-0,7 В, это весьма существенно.

Второй способ нахождения «севших» батареек менее трудоемкий и более простой. Если выходное напряжение шуруповерта 12 В, понадобится лампа с таким же выходным напряжением.

Ход действий:

• зарядить аккумулятор полностью ;
• подсоединить лампу в качестве нагрузки к обоим полюсам АКБ ;
• ждать полной разрядки аккумулятора ;
• замерить мультиметром показатели напряжения на клеммах всех элементов поочередно .

«Севшие» батарейки легко отделить потому, что напряжение у них после разрядки падает больше всего.

Ремонт

Итак, элементы, вышедшие из строя, найдены, новые приобретены, и теперь можно приступить непосредственно к ремонту АКБ.

Чтобы отремонтировать аккумулятор, понадобятся:

• паяльник ;
• флюс малой коррозийности ;
• олово ;
• медные пластинки (в случае, если «родные» сломались во время разбора) .

Точечную сварку в случае частичного ремонта АКБ использовать необязательно. Но во время пайки нужно внимательно следить за тем, чтобы не перегреть элементы. Соединять батарейки между собой лучше всего с помощью тех пластинок, которые у них и были. Если они сломались во время разбора батареи на отдельные элементы, то потребуется изготовить новые пластинки из меди.

Не следует забывать о полярности. Каждый элемент аккумуляторов для шуруповерта соединен с соседним по принципу определенной последовательности. Минус одной банки нужно соединить с плюсом другой, а минус другой банки нужно соединять с плюсом третьей, и так далее.

После того как цепочка будет собрана заново, нужно позаботиться о том, чтобы потенциал напряжения всех элементов был равным. Для этого следует оставить АКБ на зарядке на целую ночь, затем они должны остывать в течение последующих суток. После этого производится замер напряжения на каждом элементе. Если пайка и цикл заряда были проведены верно, то мультиметр покажет на всех батарейках примерно одну и ту же цифру U - 1,3 В.

Теперь нужно провести для батареи, как минимум, два цикла заряда-разряда естественным путем: поместить отремонтированный аккумулятор в родной шуруповерт и работать им до полного разряда.

Кстати: частичный ремонт Li-ion аккумулятора шуруповерта можно провести путем, требующим минимальных финансовых затрат. Если в блок установлены батарейки 18650, такие же реально позаимствовать у старого нерабочего ноутбука, при наличии возможности.

Замена всех элементов аккумуляторного блока

Нужное количество элементов можно заказать в любом интернет-магазине, в зависимости от количества старых батарей. Важно обращать внимание на то, чтобы все они изначально были одинаковой емкости.

Можно полностью заменить все элементы батарейного блока на новые никель-кадмиевые аккумуляторы. Они стоят гораздо дешевле, чем никель-металлгидридные, и, по сравнению с другими батареями, самые живучие и выносливые. Однако в последнее время все чаще практикуется самостоятельное переделывание аккумуляторов «с кадмия на литий», иными словами, установка вместо старых Ni-Cd новых литий-ионных батарей.

Несмотря на свою надежность, никель-кадмиевые батареи могут быстро выйти из строя потому, что они имеют последовательное подключение друг к другу без платы балансировки. Если аккумуляторы одной партии изготовления, их параметры все равно будут иметь большой разброс между собой. При таком соединении один элемент будет заряжаться быстрее, другой медленнее, а третий может и перезарядиться.

Чтобы произвести полную с никель-кадмиевых на литий-ионные, понадобятся:

• количество элементов, равное количеству прежних (с одинаковым показателем емкости);
• балансировочная плата 5S (ее ампераж зависит от того, на какое количество вольт рассчитан шуруповерт);
• тестер или мультиметр ;
• паяльник с хорошим «жалом» ;
• качественный флюс и свинцовый припой ;
• силиконовые провода АВГ 16 ;
• термостойкий скотч и термоклей .

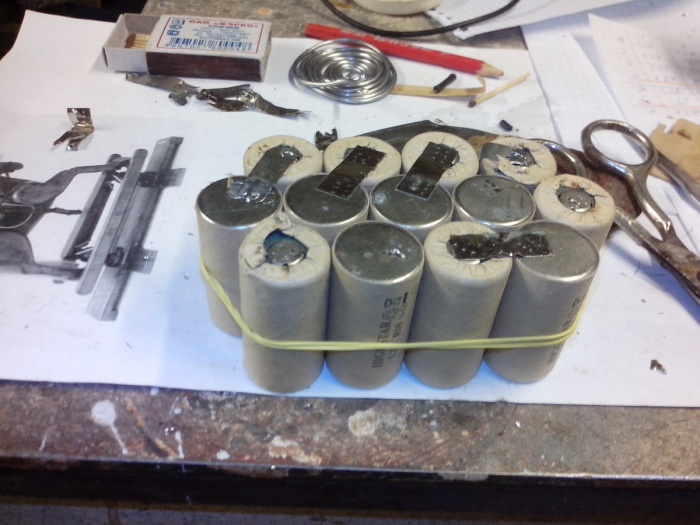

Перед началом пайки разрядить аккумуляторы. Изъять старые батарейки из блока и освободить контакты. Старый термодатчик лучше не выбрасывать, а оставить его в качестве дополнительной защиты от перегрева лития.

Теперь главное - правильно запаять литий. Заранее отрезать проводки нужной длины, изолированные, в силиконе, очень толстые, чтобы избежать их плавления во время нагревания лития. Ножиком зачищаются площадки батареек под пайку.

Хорошо разогреть паяльник, до 300°С, и начать пайку с помощью флюса и свинцового припоя. Флюс должен быть хорошего качества, несмываемый, не проводящий ток. Ни в коем случае не использовать кислотные флюсы. Паять следует не больше 2 секунд во избежание перегрева лития. Для того чтобы тепло уходило быстрее, можно после пайки приложить к батарейке любой железный предмет, забирающий тепло.

Дать батарейкам остыть и соединить «плюсы» с «минусами», как обычно. Проверить общее напряжение. Его показатель должен быть в среднем 20,7 В, если элементов 15 штук.

После измерения напряжения присоединяется плата. Все ее проводки нужно уложить со специальными прокладками, чтобы ничего не «закоротило» при работе. Весь аккумуляторный блок скпепляется термостойким скотчем, разработанным специально для изоляции батарей и их контактов.

Припаиваются провода и разъем. Если контакты «болтаются», их можно посадить на термоклей. Теперь, наконец, можно окончательно собрать аккумуляторный блок шуруповерта и проверить его работу.

Иногда кажется, что провести ремонт аккумулятора шуруповерта Hitachi (либо другого инструмента) очень сложно. Но если разобраться в общих принципах, таких, как основы электроники, изнутри, и главные принципы правильной пайки, становится понятно, как отремонтировать аккумулятор для шуруповерта самостоятельно. Это не только сэкономит финансовые средства, но и будет способствовать приобретению ценных и полезных навыков.

При длительном использовании шуруповерта либо его хранении, по истечении определенного времени, батарея шуруповерта приходит в негодность. Дальнейшее использование инструмента становится невозможным. Потребителю приходится рассматривать вариант приобретения нового аккумулятора или шуруповерта. Данное решение проблемы является наиболее простым выходом из сложившейся ситуации, по сравнению с заменой элементов питания в старом аккумуляторе.

Стоимость нового аккумулятора составляет около 60% от стоимости шуруповерта. В состав каждого аккумулятора входят элементы одного типа, которые также продаются отдельно. Батарею можно попробовать починить. Ее ремонт не считается очень сложным процессом, но в случае неудачной попытки, пользователь может приобрести новую батарею. Ниже в статье будут подробно рассмотрены вопросы ремонта батареи шуруповерта своими руками.

Виды аккумуляторов

На сегодняшний день в продаже имеются шуруповерты, со следующими видами батарей: никель-кадмиевые; никель-металлогидридные; литий-ионные.

Отдельный вид имеет свои преимущества и недостатки. Проведем детальный обзор каждого вида.

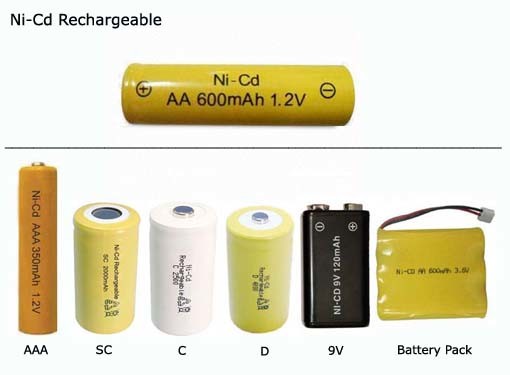

Ni - Cd батареи .

Положительные стороны:

• возможность использования в условиях низких температур;
• хранение при малом заряде позволяет сохранять параметры инструмента;
• довольно распространенный вид батарей;
• низкая стоимость.

Отрицательные стороны:

• эффект памяти заряда;
• самопроизвольный разряд;
• небольшая емкость;
• небольшое количество циклов заряд-разряд.

Ni - MH батареи

Положительные стороны: невысокий эффект памяти заряда; небольшой самопроизвольный разряд; большая емкость, относительно Ni - Cd; большее количество процессов заряд-разряд.

Отрицательные стороны : при малом заряде, теряет часть своих параметров, когда находится на хранении; ценовой диапазон; небольшой срок службы при использовании в условиях низких температур.

Li - Ion батареи

Положительные стороны:

Отрицательные стороны:

• ценовой диапазон почти в 3 раза выше по сравнению с Ni - Cd;
• по истечении трех лет существенно снижается емкость, так как литий имеет свойство разлагаться. Реанимировать такой аккумулятор не представляется возможным;
• нельзя использовать в условиях низких температур.

Восстановить работоспособность батареи можно всегда, если аккумулятор не пересох. В противном случае его придется утилизировать. Как оживить аккумулятор шуруповерта, рассмотрено ниже. Аккумулятор потребуется разобрать.

Способы восстановления : сжатием (если есть электролит, но при этом высок риск потери объема); путем подачи напряжения и тока, на каждый элемент значительно выше номинала.

Выявление неисправных элементов и их замена

Для этого потребуются следующие инструменты:

Порядок ремонта батареи:

1. Зарядка банок до полного заряда.
2. Разборка корпуса.
3. Замер напряжения мультиметром на элементах, поочередно.
4. Выявление элементов с напряжением ниже номинального (номинальное напряжение Ni - Cd элемента 1,2−1,4 вольт, напряжение литиевого элемента 3,6−3,8 вольта).
5. Маркировка выявленных элементов.
6. Сборка корпуса.
7. Работа шуруповертом под нагрузкой до понижения мощности.
8. Разборка корпуса.
9. Замер напряжением на маркированных элементах (напряжение будет ниже чем у других), например, у исправных элементов напряжение станет равным 1,1 В, а у неисправных - 0,8 В и ниже.

Этим способом выявляются неисправные элементы аккумуляторных батарей 12-18 В , которые подлежат замене либо восстановлению.

В Li - Ion батареях , неисправные элементы определяются двумя способами:

1. Заменой схемы управления от другой, подходящей по параметрам батареи, если неисправность выявлена, производится замена.
2. С помощью зарядного устройства с возможностью регулировки напряжения и тока. Напряжение выставляется равным 4 V, ток равным 200 mA. Подключается элемент питания. Если напряжение поднимается до 3,6 V - элемент батареи исправен. Затем проверяются остальные элементы.

После перепаковки аккумуляторов шуруповерта, нужно выровнять их потенциалы путем зарядки банок в течение 8-10 часов. После остывания производится замер напряжения на элементах. Если все сделано правильно, напряжение будет в пределах 1,3-1,4 В. Затем производится разрядка банок до конца, путем использования шуруповерта (необходимо провести заряд-разряд 3 раза). Данную процедуру рекомендуется проводить один раз в 3 месяца, для исключения эффекта памяти.
