Мангал из автомобиля своими руками. Подсказки по сооружению упрощенного мангала из дисков автомобиля. Подготовка материалов и необходимые инструменты

28.04.2020

Такая конструкция, как мангал из автомобильных дисков - это отличный вариант повторного использования отработанных материалов. Подобное приспособление несложное в исполнении, а потому его можно сделать своими руками. Несмотря на простейшую конструкцию, способов использования изделия достаточно, оно даже может заменить комплексную модель барбекю.

Пример мангала, сделанного из старых автомобильных дисков

Особенности конструкции

Изготовленный самостоятельно мангал из диска колеса обладает массой положительных характеристик. Такая конструкция позволяет обзавестись полноценным гриль-комплексом с минимальными затратами на его изготовление. Все материалы являются вполне доступными практически для любого дачника. К тому же они гарантируют долговечность изделия и его прочность при любых условиях эксплуатации. Еще один плюс - компактность мангала. О его отличительных особенностях и вариантах исполнения стоит поговорить более подробно.

Видео: инструкция по изготовлению мангала из колесных дисков

Используемые материалы

Для того чтобы сделать мангал из дисков не потребуется больших затрат, так как для его изготовления используются практически подручные материалы. Уже отработавшие свое автомобильные диски обычно выбрасываются или отдаются за копейки на лом. При этом не берется во внимание множество способов их альтернативного использование, среди которых изготовление мангала - один из лучших вариантов.

Ненужные автомобильные диски получают шанс на вторую жизнь

Для дачи или частного дома мангал считается обязательным атрибутом. Изготовление из старых дисков позволяет сэкономить средства, так как готовые модели по своим возможностям в соотношении со стоимостью часто уступают такому варианту.

Обратите внимание: практически у каждого автомобилиста найдется хотя бы одно ненужное старое колесо. В противном случае найти подходящий материал можно у знакомых, соседей по гаражу или выкупить за небольшую сумму на СТО или с рук.

Преимуществом использования дисков для создания гриля является толщина металла. Даже изношенные колеса будут пригодными для такого рода дальнейшей эксплуатации. Металл не выгорает и не деформируется, а их форма идеально подходит для создания комплексных изделий для готовки на углях.

Принцип работы

По принципу работы мангал из колесных дисков похож с некоторыми другими самодельными моделями, например, сделанных из бочки или баллона. Он сочетает в себе такие возможности:

гриль - позволяет готовить на шампурах или съемной решетке;
барбекю - для прожарки стейков, дополняется крышкой, создающей эффект духовки;
варочная поверхность - форма и диаметр диска позволяет ставить на огонь котел, сковородку или кастрюлю;
коптильня - некоторые модели позволяют выполнять горячее копчение продуктов.

Простая с виду конструкция совмещает все необходимые функции

Принцип действия предельно прост. В нижнюю часть загружаются дрова или готовые угли. Наверх устанавливается решетка или укладываются шампуры. Посуда может ставится также на решетку или непосредственно на колесо, если их диаметр совместим. Жар снизу прогревает воздух и позволяет готовить, как на обычном мангале. Для копчения нужно закрыть верхний выход и обеспечить тление щепы, чтобы образовался дым.

Каждая конструкция продумывается индивидуально, подгоняясь под потребности хозяев. Тем не менее, основная часть работ по изготовлению изделия остается общей для всех моделей.

Варианты исполнения

Более подробно нужно рассмотреть возможные варианты исполнения изделия. Если вы хотите смастерить мангал из автомобильных дисков, нужно обратить внимание на такие модели:

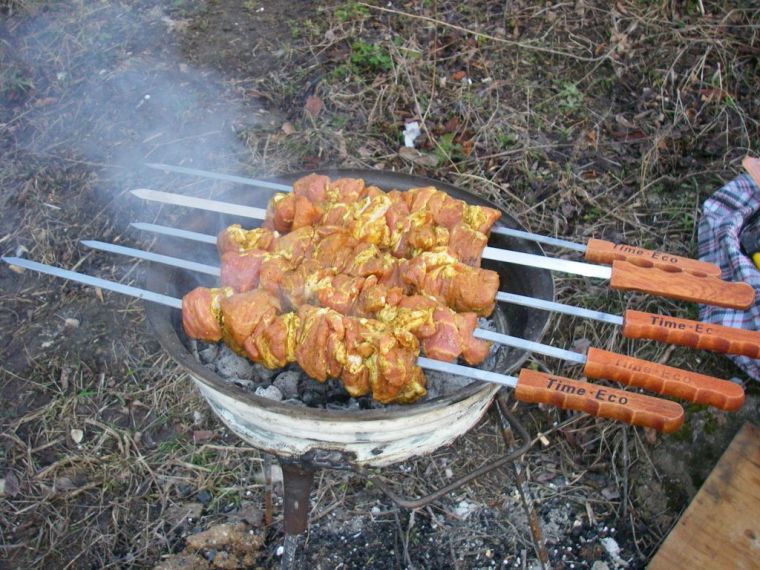

Простейший вариант - мангал под шампуры

Двойная конструкция. Используется 2 колеса, благодаря чему мангал становится выше. За счет этого можно ставить наверх казан. Прогревание со всех сторон позволяет готовить в нем вкусные блюда, как в духовке или тушить их.
Закрытая печь. Позволяет коптить продукты, так как дым собирается внутри камеры и выводится небольшим количеством через специальные отверстия.
Комплексные модели. Здесь сочетается все 4 функции изделия, описанные ранее. Дополнительно могут монтироваться другие полезные элементы, например, дымоотвод.

Продвинутые модели с решеткой-гриль и вспомогательными элементами

Также стоит отметить, что такой мангал может изготавливаться с ножками и без ножек. Подставка понадобится для одинарных моделей, а вот в двойных и тройных ее функцию выполняет нижний диск. При этом существуют ограничения касательно использования конструкции, ведь влажная земля может помешать образованию жара, а раскаленный металл не допускается для контакта с деревянным полом на террасе.

Читатели считают данные материалы полезными:

Как построить свой собственный комплекс-барбекю?
Садовые барбекю как элемент кулинарии и целая философия

Для того чтобы самостоятельно изготовить мангал из автодисков, необходимо заранее продумать схему будущего изделия. Определитесь с количеством расходных материалов, подготовьте инструменты. Для выполнения качественных работ необходимо владеть навыками использования болгарки для резки металла, а также сварочного аппарата.

Подготовка материалов и необходимые инструменты

Для того чтобы сделать своими руками мангал из колесных дисков, вам понадобятся такие материалы и инструменты:

старые автодиски;
болгарка;
насадка для резки металла;
диск для зачистки ржавчины в виде железной щетки;
напильник;
дрель;
молоток;
болты;
профилированные трубы или стальной прут;
решетка для обустройства гриля.

Болгарка и сварочный аппарат - главные инструменты при работе с металлом

Все эти инструменты понадобятся для обработки и соединения деталей мангала. Из профилированных труб и прута удобно изготавливать ножки. Всего их понадобится 3-4 штуки.

Совет: лучше сделать 4 опоры для большей устойчивости изделия. Тренога может завалиться на одну сторону при размещении на неровной поверхности.

Старые диски желательно заранее очистить от ржавчины

Заранее нужно подготовить сами колеса. Если имеются следы ржавчины и краски, поверхность зачищают металлической щеткой с помощью болгарки или дрели. Все лишнее срезается.

Простой вариант

Следует рассмотреть несколько вариантов изготовления таких гриль-конструкций. Начать нужно с самого простого - одинарный мангал из диска колеса на ножках. Для того чтобы сделать его изначально понадобится провести ряд манипуляций с самим диском:

С одной стороны вырезается внутренняя часть - перегородка. Образуется емкость, похожая на котелок.
Если в днище слишком много отверстий или они достаточно крупные, чтобы через них просыпались угли, нужно наварить дополнительную пластину. Полностью закрывать просветы не стоит, так как угли должны продуваться для поддержания жара.
По бокам к днищу или ближе к верхней части привариваются ножки. Обычно их делают по 40-45 см в длину. Такая высота мангала является оптимальной, так как обеспечивает устойчивость конструкции и удобство ее использования.

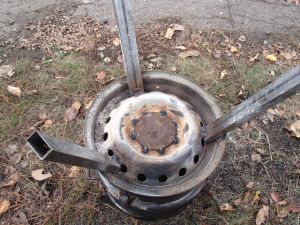

К обратной стороне дисков привариваются металлические ножки

Далее при необходимости нужно зачистить срезы, чтобы не оставалось острых краев. Можно дополнительно установить решетку. Приваривать ее необязательно, выгоднее использовать съемные детали. Также для удобства поддержания жара и вычищения пепла можно сделать окошко для дров сбоку диска. Для переноса конструкцию оснащают ручками, приваривая их симметрично по бокам колеса.

Верх вырезается под установку решетки барбекю

Совет: если вы используете два или три колеса, можно ограничиться привариванием металлических брусков к днищу. В некоторых случаях можно вовсе обойтись без опор.

Вариант мангала без ножек

Коптильная камера

Выгоднее делать такой мангал из автомобильных дисков, который можно использовать в разных направлениях. Для любителей домашних балыков и колбас незаменимым приспособлением станет коптильня. Для того чтобы превратить старые колеса в столь полезную вещь нужно использовать как минимум две единицы материала.

Принцип работы заключается в том, что нужно соединить два диска в цельную полую конструкцию. Верх можно адаптировать под жарку шашлыков по принципу предыдущей модели, но для сохранения дыма нужно позаботиться об обустройстве крышки и системы отведения дыма. Можно оставить перегородку с отверстиями, что упростит задачу, и использовать изделие, как варочную поверхность.

Для того чтобы объединить два диска необходимо срезать перегородки. Далее колеса стыкуются и свариваются сплошным швом друг с другом. К днищу нижнего элемента привариваются ножки. Для обеспечения доступа внутрь оборудуется дверца. Чтобы сделать ее нужно пройтись болгаркой примерно посередине изделия и вырезать прямоугольник.

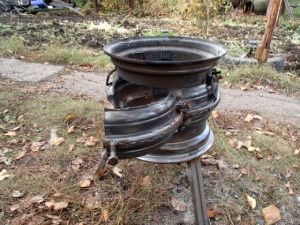

Горизонтальный сварочный шов проходит по центру дверцы

Для закрепления дверцы к ней приваривается по одной гайке, симметрично по отношению к сварочному шву. К мангалу также с помощью сварки крепят по 1 болту таким образом, чтобы на них можно было надеть гайки дверки.

Створка крепится с помощью болтов на сварку

Совет: чтобы без проблем закрепить створку изначально болты вкручиваются в уже приваренные гайки. Затем дверца прикладывается к проему и фиксируется уже на самой конструкции.

Подобные самодельные мангалы позволяют обустроить все условия для отдыха с шашлыками с минимальными затратами на оборудование. К тому же никаких сверх усилий применять не приходится, ведь все этапы работы предельно понятные и простые в реализации.

kamin-maker.ru

Мангал из дисков автомобиля для шашлыка и для казана. Мангал своими руками из дисков от А до Я

Совсем немного осталось до дачного периода, и владельцы земельных участков будут много времени на них проводить. Пища, приготовленная на свежем воздухе гораздо вкуснее. Поэтому в этой статье рассмотрим, как можно своими руками сделать конструкцию для шашлыка из старых автомобильных дисков. Такое сооружение обладает большими преимуществами, которое можно эксплуатировать длительное время, в качестве мангала.

Также следует отметить, что такое оборудование будет безопасным и очень удобным. Изготовление не должно вызывать осложнений, поэтому с задачей может справиться каждый человек. На нем просто можно приготовить не только шашлык, но и установить казан.

Как сделать мангал из колесных дисков автомобиля (жигули или ЗИЛ)

Для изготовления металлического мангала, рекомендуется использовать старые колесные диски от автомашины «Жигули». При этом они должны быть изготовлены не из алюминиевого сплава, а из цельной стали. Если у вас в гараже не нашлось дисков, то можно обратиться в любой шиномонтажный сервис. Если их не отдадут бесплатно, то нужно заплатить символическую сумму.

Для изготовления конструкции, необходимо подготовить следующие инструменты и материалы:

1 м проволоки с диаметром 8 мм.
3 болта с гайками.
4 гайки с диаметром 10 мм.
Профильная металлическая труба длиною не меньше 1 м.
Два автомобильных диска одного размера.
Сварочный аппарат.
Болгарка.

Вырезать перегородку на одном из дисков. Для этого можно сделать насечки при помощи шлифовальной машины, после чего выломать ее тяжелым молотком. Если есть газовый резак, то удобнее воспользоваться им.

Затем диски нужно друг к другу приварить по периметру сварочным аппаратом. Таким образом, перегородка второго диска будет служить дном емкости из металла.

Чтобы использовать мангал для приготовления пищи в казане, нужно сделать небольшую дверцу. В этом случае, не нужно снимать блюдо, чтобы подкинуть деревянное топливо. Этот этап изготовления является самым сложным.

Для этого необходимо отметить прямоугольник, нижняя часть которого должна находиться на высоте нескольких сантиметров от дна. Посредине дверцы будет шов, оставленный сварочным аппаратом.

Вырезать прямоугольник болгаркой, после чего обработать все края, чтобы избавиться от заусенцев. С оной стороны приварить головки болтов. На вырезанную часть приварить гайки. Таким образом, мы изготовили самодельные петли. С другой стороны вырезанного фрагмента нужно сделать отверстие и вкрутить болт. Он будет выступать в качестве ручки.

На следующем этапе, нужно заварить дно будущего мангала металлическим листом, чтобы угли не падали. Только нужно оставить небольшие отверстия, чтобы усилить тягу. Некоторые специалисты рекомендуют установить на дне сетку из толстой проволоки.

После этого подготовить 3 профильной трубы, высотой до 80 см. Однако это все индивидуально, так как все зависит от роста человека, который будет заниматься готовкой. Металлические трубы приварить к дну конструкции на равных расстояниях. В результате чего, мангал будет надежно стоять на поверхности.

Для безопасности и комфортного использования конструкции, нужно сделать ручки. Для этого нужно зрительно поделить диск пополам, и с противоположных сторон, в нескольких сантиметрах от верха, нужно приварить по две гайки. Затем в них продеть согнутую проволоку.

Чтобы улучшить внешний вид, изготовленного мангала, его нужно прокалить, после чего покрыть темной термостойкой краской. Конструкция достаточно легкая и мобильная, поэтому ее можно брать с собой не только на дачный участок, но и на отдых на природе.

Чертеж, фото и видео мангала из дисков для самостоятельного изготовления

Так как старые колесные диски имеют одинаковые размеры, то разработка схемы или чертежа не требуется. Все достаточно просто, как можно было понять из вышеописанной инструкции изготовления конструкции. Нужно только определиться с высотой ножек, чтобы было комфортно готовить.

Ниже из видео можно узнать, как сделать металлический мангал из одного автомобильного диска. Вся работа занимает не больше одного часа, при условии наличия необходимых материалов и сварочного аппарата.

Если проявить творческую фантазию, то можно изготовить красивый и функциональный мангал. На фото показаны результаты мастеров.

Подводя итоги можно сказать, что конструкцию для казана или шашлыков можно сделать за короткое время. Только нужно иметь небольшой опыт работы со сварочным аппаратом.

leadinlife.info

Мангал из дисков своими руками (25) идей барбекю-мангала

25 оригинальных идей для мангала из дисков от автомобиля сделанных своими руками.

Колёсные диски не остались без внимания наших Кулибиных, сообразительные мастера быстро нашли применение стальным штампованным автомобильным дискам.

Как оказалось, из дисков можно сделать отличный мангал-барбекю, при этом выглядит самоделка очень даже оригинально в чём вы сможете убедиться, просмотрев эту подборку самодельных барбекю мангалов из дисков.

Начнём из мангала с подъёмным механизмом для решётки сделанным из автомобильного домкрата. Домкрат позволяет регулировать высоту решётки над углями.

Кованая решётка под казан.

Здесь мангал установлен на автомобильный амортизатор и пружину.

Барбекю с дымоходом.

Печь из дисков под казан.

Ажурный мангал из диска с элементами ковки.

Барбекю с откидной решёткой.

Печь мангал с вертелом.

Опорные ножки можно приварить прямо к диску.

Подвесной мангал-барбекю из диска.

Барбекю на колёсиках.

Ещё один вариант мангала сделанного из диска от грузового автомобиля.

По сути для изготовления такого мангала, понадобится 1 – 2 автомобильных диска несколько металлических прутов или труб, сварочный аппарат и болгарка. Безусловно здесь понадобятся навыки работы со сварочным аппаратом, при наличии которых сделать мангал-барбекю не составит особого труда.

(5 оценок, среднее: 4,80 из 5) Загрузка...

sam-stroitel.com

Как сделать мангал из автомобильных дисков?

Сложно автовладельцам расставаться со старыми колесными дисками. А вдруг пригодятся! И лежат они в гаражах и на дачах, и ждут своего звездного часа. И вот он наступил! Есть прекрасная идея использовать колесные диски под мангал. Специалист с золотыми руками без труда соберет для себя полезную вещь и будет наслаждаться тихими летними вечерами ароматом жареных шашлыков или плова. Семья счастлива, деньги в семейном бюджете сэкономлены. А если мастер еще и обладает хорошей фантазией, то из колес получаются удивительные шедевры

Чтобы сделать самодельный мангал из дисков не нужно ехать специально куда-то на рынок и закупаться дорогими материалами. Колесные диски есть у всех автовладельцев. Можно пройти в любую автомастерскую, мастера с удовольствием предоставят вам пару бывших колес. Стоит отметить долговечность материала и прочность. Вряд ли можно найти вмятину или царапину на диске благодаря толщине металла.

Форма дисков идеальна для превращения в мангал. Работы по его изготовлению занимают буквально пару часов. Используются только подручные материалы. Изделие отличается компактностью и может с лёгкостью перемещаться. Конструкция замечательно держит жар огня, не уступая изделиям известных торговых марок. Такой мангал можно использовать и под другие цели. Он легко впишется в условия охоты или рыбалки, став на время походной кухней. А здесь уже и ассортимент блюд другой – уха, плов, тушеная картошка и многое другое.

Конструкция топки обеспечивает поступление воздушного потока, что поддерживает необходимую температуру жара. Самодельный мангал легко почистить после приготовления пищи. Он не прогорает, выдерживая огонь на протяжении нескольких часов.

Разобраться, как работает мангал, сможет даже ребенок. Угли закладываются в нижний уровень. Сверху ставится традиционная для гриля решетка, посуда. Можно обойтись и без этого, пожарить традиционное мясо на шпажках.

Жар идет снизу, условия приготовления те же самые, что и на привычном мангале. При копчении необходимо закрывать верхний выход. Это позволит обеспечить тление древесины и образование дыма. Каждый хозяин делает мангал под себя, но основные работы по его изготовлению остаются общими.

При всех плюсах, есть и недостатки. Одна из них – это низкая высота. Приготовление еды происходит слишком низко. Тяги может быть недостаточно, и мангал может просто затухнуть. Еще один минус – это небольшой объем топки. Многие пользователи сравнивают возможности конструкции с походными кирпичами, которые используются как подставки под шампуры. Но это, конечно, не совсем так.

Мир самодельных мангалов разнообразен. Умельцы превращают в жаровни бочки и баллоны.

Мангал из автодисков предлагает следующий функционал:

приготовление на шпажках шашлыка или решетке;
барбекю;
приготовление в посуде. Обычно используется казан;
коптильня.

Для дачи такой мангал является идеальным вариантом.

Существует несколько вариантов изготовления мангалов. Самая простая модель называется простой гриль. Здесь ничего сложного. В колесо закладываются угли, а сверху все по желанию: шампуры с шашлыком или мясо на решетке.

Больше возможностей у двойной конструкции. За счет использования двух колес изделие становится выше. Сверху ставится казанок. Идет равномерный прогрев, что обеспечивает тушение. В закрытой печи можно коптить продукты. Дым остается внутри конструкции и выводится через специальный отвод.

Есть модели универсальные. На них можно делать все: шашлыки, блюда в казане, копчение. Такой мангал может быть с ножками и без них. Для мангала с одного диска подставка обязательна. Двойные и тройные мангалы вполне могут обойтись без нее. Нижний диск становится той самой подставкой. Имеются ограничения при использовании таким мангалом. Если земля после дождя или снега, то она помешает образованию жара. Нельзя ставить мангал на деревянном полу.

Перед изготовлением мангала необходимо продумать его схему, какие функции необходимо от него получить. После определения количества дисков, необходимо подготовить инструменты. Потребуются навыки владения болгаркой и сварочным аппаратом.

Несмотря на простоту изготовления мангала, вопросы к выбору дисков имеются. От какой машины лучше всего использовать? Найти колеса не проблема. Любой шиномонтаж с удовольствием поделится своими излишками автодисков. Опытные водители считают, что лучше всего подойдут диски от грузовика. Самый оптимальный вариант считается диски от камазовского колеса. Они сделаны из толстого металла и не прогорят до 40 лет. То же самое можно сказать о дисках с любого грузового транспорта. А вот диск, к примеру, от микроавтобуса прослужит до 20 лет.

В принципе, колеса любого авто подходят на роль мангала. Его делают из штампованных дисков автомобиля. Они изготавливаются из высококачественной стали. Срок службы мангала зависит от топлива. От угля изделие быстрее прогорает.

Идея мангала из автомобильных дисков быстро распространилась по стране и многие начали задумываться об ее воплощении.

Прежде чем приступить к сварке, необходимо провести ревизию всего необходимого.

Необходимо приготовить следующее оборудование и инструменты:

автомобильные диски;
железная щетка для зачистки ржавчины;
болгарская пила;
сварочный аппарат;
дрель;
молоток;
болты;
напильник;
насадка для резки металла;
стальной прут (можно профильные трубы).

Последние пойдут на ножки под мангал. Рекомендуется четыре опоры для устойчивости. Трехножка на неровной поверхности может рухнуть. С дисков необходимо убрать ржавчину. Поверхность стоит обработать болгарской пилой. Монтаж проводится сварочными работами.

Все работы проводятся с соблюдением техники безопасности. Обязательно пользоваться средствами индивидуальной защиты. При проведении сварки глаза должны быть закрыты очками или маской, работы выполнять только в специальных рукавицах. При работе с болгаркой ее диск необходимо держать под прямым углом по отношению к предмету. В противном случае диск может закусить, и полетят его осколки. Работы вести только в специальных очках.

Стоит начать с самой простой модели – это одинарный круг на подставке.

Для создания такого изделия необходимо выполнить следующие действия:

вырезается внутренняя перегородка. После чего заготовка становится похожей на бочонок;
бывают диски с большим количество отверстий, тогда их необходимо закрыть;
следует заварить пластину, но оставить просветы для продувки углей;
по бокам днища при помощи сварки необходимо закрепить ножки. Их оптимальная длина составляет до 45 см;

затем необходимо зачистить срезы. В боковой части сделать окошко, чтобы следить за огнем и вычищать содержимое конструкции;
сетку для жарки лучше всего оставить съемной;
осталось только приварить ручки. Это добавит комфорта при эксплуатации мангала.

Еще один вариант мангала своими руками – это коптильня. Потребуется два диска. Такой вариант можно считать универсальным. На нем можно готовить не только шашлыки, но и гриль, тушить пищу.

Работа несложная и включает следующие этапы:

необходимо соединить две запчасти в одно целое;
чтобы сохранялся дым, необходима крышка и система отвода, поэтому в верхнем диске нужно оставить перегородку;
нижний диск следует избавить от перегородки, при помощи сварочного аппарата стыковать оба диска друг с другом;
нужно приварить ножки;
в середине нижнего диска необходимо сделать дверцу;
по завершению работы следует обязательно прокалить конструкцию. Это позволит очистить ее от бензина и масла;
чтобы придать изделию презентабельности, нужно покрыть стойкой термокраской.

Перед этим нужно удалить остатки ржавчины. Это можно сделать жесткой щеткой или при помощи специальной насадки для дрели. Не лишним будет пройтись еще раз по бокам мангала наждаком, затем обезжирить и можно приступать к покраске.

Вариантов с мангалами можно придумывать много, особенно по части оформления. Все они оригинальны и всегда вызывают интерес. Зато сколько искренней радости окружающим, когда они узнают, что мангал сделан своими руками из обыкновенных дисков.

Старые автозапчасти могут стать отличным решением для создания новых, уникальных изделий. Идея с мангалами очень оригинальна, человеческая мысль развивает ее постоянно. Это может быть конструкция на подвесе, барбекюшница передвижная, мангал с подъёмом решетки при помощи домкрата, конструкция с вертелом. Это все переносные модели.

Существует очаг на крытой веранде. Мангал установлен на подставку из кирпича в самом центре помещения. Чтобы обеспечить поддув воздуха, под корпусом очага оставлено пустое пространство. Мангал обкладывают кирпичом. Вокруг него установлен круглый стол, поставлены лавки. Получился очаг, вокруг которого можно посидеть и погреться. Создана уютная атмосфера для наслаждения вкусной едой. Зимой здесь можно попить чай, вдыхая ароматы жареной еды.

Обложить мангал можно любым материалом. Такая беседка станет любимым местом для встречи семьи или посиделок с друзьями.

Стоит отметить, что после того как автодиски прошли испытания мангалом, им стали искать другие применения. К примеру, в качестве печки для бани или буржуйки для дома. Дизайнеры пошли дальше и предложили украшать квартиры плафонами из дисков. Есть даже стильное решение использовать диски в качестве барных кресел и умывальников. Не стоит выбрасывать отжившее, а взглянуть на старые вещи по-новому. Пришло время сделать тюнинг старым автомобильным дискам!

О том, как сделать мангал из автомобильных дисков, смотрите в видео ниже.

www.stroy-podskazka.ru

У многих в гараже или на даче без дела лежат использованные колесные диски. Свой срок службы они уже отработали, а выбросить, как всегда, жалко.

Им можно найти применение – сварить стационарный или переносной удобный и безопасный мангал. От аналогов , мангал из автомобильных дисков отличается компактностью, устойчивостью и аккуратным внешним видом.

На его изготовление понадобится минимум времени и еще меньше материальных затрат. Такой мангал может быть очагом для финской беседки и отличной походной плитой.

На нем можно готовить не только привычный шашлык на шампуре, но и блюда барбекю, а также установить котелок или казан.

Наличие стационарного очага на дачном участке позволит гораздо чаще радовать себя и близких лакомствами, приготовленными на открытом огне.

Конструкция топки обеспечивает отличный доступ воздуха, что существенно упрощает поддержку необходимой температуры. Удобная высота и возможность установить в любом месте добавят комфорта вечеринкам.

Такой мангал легко чистится, не прогорает, занимает минимум места при хранении.

На фото мангал из автомобильных дисков

Как и любое устройство, которое изготовлено народными умельцами своими руками, мангал из автомобильных дисков имеет множество различных вариантов исполнения.

Самый простой их них не требует дополнительных материалов. Достаточно просто застелить нижнее отверстие листом металла или даже обычной керамической плиткой.

Но, такая модель, хоть и проста в изготовлении, имеет целый ряд недостатков:

плоскость, на которой происходит приготовление пищи находится слишком низко;
установленный на земле такой мангал может затухать из-за недостатка тяги;
маленький объем топки.

В целом, готовка на такой модели, по удобству не отличается от походного варианта, когда в качестве подставки под шампур используются простые кирпичи.

Инструменты и материалы

Если же, вы хотите надежный и удобный мангал, который на многие годы превратит любой пикник или вечеринку на даче в удовольствие, то стоит рассмотреть более сложную конструкцию из двух колесных дисков.

Перед работой необходимо приготовить инструменты и запастись материалами, Для мангала из автодисков понадобится:

угловая шлифмашина (болгарка);
сварочный аппарат и электроды;
средства индивидуальной защиты (перчатки, маска);
два одинаковых диска;
профильная труба около метра;
три болта и гайки к ним большого диаметра;
4 гайки 10мм;
Метр проволоки 8 мм.

Все материалы можно выкупить за копейки на любом пункте приема вторсырья, но у большинства хозяйственных дачников их можно найти в гараже.

Порядок работ

Как сделать мангал из автомобильных дисков таким образом, чтобы он прослужил долго?

Подготовка основы

В одном из дисков необходимо вырезать перегородку. Сделать это можно газовым резаком или, сделав насечки болгаркой, просто выломать при помощи молотка.

После этого два диска необходимо приварить друг другу по всему периметру. В результате должна получиться металлическая емкость, в которой оставшаяся перегородка будет дном.

Изготовление дверцы

Один из самых сложных этапов – изготовление дверцы. Ее наличие позволит готовить блюда в казане, не нарушая температурный режим. С ней подкидывать дрова можно, не снимая блюдо с мангала.

Чтобы все получилось аккуратно, разметьте прямоугольник, по середине которого будет проходить сварной шов . Нижняя сторона дверки должна быть на несколько сантиметров выше дна-перегородки.

По разметке вырежьте размеченный прямоугольник. Края необходимо обработать, чтобы не было острых граней и заусенцев. После этого к одной из вертикальный сторон нужно прихватить головки болтов.

Ближе к противоположному краю, на расстоянии несколько сантиметров высверливается отверстие, в которое вкручивается третий болт, так чтобы он выглядывал с наружной стороны на 4-5 см. Он станет ручкой дверцы.

На приваренные болты накручивают гайки, которые, приставив вырезанный фрагмент на место, прихватывают к корпусу.

Металлическая дверца на импровизированных петлях готова.

Ножки — основа изделия

Осталось изготовить ножки и закрыть отверстие в дне. Ножки, делают такой высоты, чтобы было удобно готовить. Вымерять можно в каждом случае индивидуально. Но, оптимальной будет высота от земли до верха мангала 60-80 см.

Определившись с длиной ножек, нужно отрезать три равных куска профильной трубы. Их, ориентируясь на заводские отверстия в перегородке нижнего диска, приваривают на равном расстоянии.

Угол наклона будет одинаковым, если их упереть в перегородку и бортик. Ножек рекомендуется делать три, так как такая конструкция обладает наибольшей устойчивостью. Даже на неровном грунте он не будет качаться.

Удобные ручки — безопасно и комфортабельно

Для большего удобства можно изготовить ручки для мангала из авто дисков.

Для этого поверните корпус, чтобы дверка была прямо перед вами и мысленно проведите линию, которая разделит окружность всего мангала напополам, поставьте отметки.

Это будет линия на которую придется середина наших ручек.

От метки опустите перпендикуляр по боковой стенке корпуса, на расстоянии от верхнего края диска отступите по 5-7 см вправо и влево и поставьте новые метки.

По ним приваривают 4 гайки. В них продеваются ручки согнутые из проволоки 8 мм.

Дно полученного мангала лучше не заваривать металлом. Можно закрыть его металлической сеткой или наварить куски толстой проволоки, сделав своего рода колосники. Это обеспечит хорошую тягу.

Дополнительные мелочи

На этом монтажные работы окончены. Теперь осталось облагородить мангал. В первую очередь его прокаливают, чтобы выгорели остатки масла, бензина, мусора и прочего.

После этого поверхность снаружи нужно очистить от сажи и отшлифовать. Можно окрасить мангал термостойкой краской, но лучше выбрать темный цвет. Черный в этом случае смотрится не мрачно, а благородно.

Варианты применения

Описанная модель – мобильна. Такой мангал можно возить с собой в походы и просто переносить по участку в любое место. Он достаточно легкий, чтобы его мог поднять один человек.

Но, при желании можно его использовать и в стационарных строениях на приусадебном участке.

К примеру, это самый простой вариант очага для финской беседки . Крытое место отдыха с очагом в центре стола становится все популярнее в нашей стране.

В этом случае корпус устанавливается на постамент из кирпича. Рассчитывая кладку, не стоит забывать о необходимости поддува воздуха для горения. Поэтому под корпусом топки оставляется пустое пространство. Весь мангал обкладывается почти до верху кирпичом или натуральным камнем.

На полученный столб, устанавливается столешница с отверстием в центре. Вокруг полученного стола устанавливают лавки, и весь ансамбль накрывается крышей с вытяжкой.

В такой финской беседке можно наслаждаться шашлыком и фондю не только летом, но и в холодное время года. Огонь от очага не позволит замерзнуть.

Также мангал можно просто обложить облицовочными материалами и сделать центром места отдыха на вашем приусадебном участке. Металлическая топка во много раз продлевает срок службы очага и существенно облегчает его эксплуатацию.

Помимо этого, обложить готовую конструкцию гораздо проще, чем выложить полноценную печь.

Использование мангала из автомобильных дисков позволит создать удобное и красивое место для отдыха дружеских вечеринок даже тем, кто не обладает особыми навыками в строительном деле.

Сделанные мангал, печь, барбекю. коптильня из дисков автомобиля – пример того, как можно повторно использовать отработанные материалы для полезной и нужной конструкции. Эти из колесных дисков изготовляются достаточно просто, их можно сделать своими руками в гараже или в домашней мастерской. Хотя конструкция отличается простотой, такое изделие можно применять для многих задач.

Как сделать мангал из колесных дисков

Для самостоятельной сборки этой конструкции из автодисков заранее продумываем, какая будет схема нашего изделия. Подготовляем расходный материал в нужном количестве, а также список инструментов. Чтобы делать работу качественно, нужно уметь пользоваться болгаркой, чтобы резать металл, и сварочным аппаратом.

Простой вариант - мангал под шампуры

Более сложные модели мангала с решеткой-гриль

Как работает печь-мангал:
Вниз мы кладем дрова или приготовленные угли. Сверху ставится решетка или укладываются шампуры. Предметы посуды можем расположить тоже на решетке или прямо на колесе, если подходит размер. Благодаря жару, который поднимается вверх, можно готовить еду аналогично обычному мангалу. Если мы хотим коптить продукты, тогда закрываем выход вверху, смотрим чтобы тлела щепа – должен образоваться дым. В каждом случае продумана индивидуальная конструкция, в зависимости от потребностей хозяев. Однако при сборке приспособления основной принцип конструкции является единым, независимо от модели.

Коптильная камера из автомобильных дисков

Мангал из дисков будет более выгодным, если его приспособить для различных задач. Для тех, кто отдает предпочтение домашним балыкам и колбасам, рекомендуется коптильня, которой послужит приспособление из дисков. Такая полезная вещь делается с использованием минимум двух единиц материала.

Работа построена по принципу, при котором два диска соединяются, с образованием цельной полой конструкции. Верхняя часть видоизменяется, чтобы было удобно жарить шашлыки – как в предыдущей модели. Однако, чтобы сохранить дым, следует обустроить крышку и систему дымоотвода. Перегородку с отверстиями можно оставить, что будет проще. При этом приспособление может выступать в качестве варочной поверхности.

Чтобы закрепить дверцу, привариваем на нее по гайке, чтобы они были симметричны относительно сварочного шва. На мангал также сваркой фиксируют по одному болту в такой способ, чтоб на них надевались гайки дверцы. После этого мангал готов! Теперь можно наслаждаться процессом приготовления и самими блюдами.

Идеи как создать своими руками из автомобильных дисков мангал, барбекю, печь

Возможность регулировать высоту казана на стойке над диском.

С элементами ковки решетка мангала

мангал из диска на ножках.

Мангал из колесного диска и вертелом.

Подвесной оригинальный мангал.

Колесный диск для мангала-барбекю взят от грузового авто.

Что нужно, чтобы согреться и приготовить еду без газа и электричества? Верно - развести костер. Так делали наши предки, а для современного человека безопасность и удобство прежде всего. Чтобы «обезопасить» открытый огонь, используют печи, мангалы, буржуйки.

Почему автомобильные диски?

Народные умельцы всегда находят нестандартные решения своих задач. А зачем что-то придумывать, когда можно купить готовое? Стационарные печи и барбекюшницы обойдутся недешево, а толщина металла в разборных конструкциях не обещает длительный срок службы. Альтернативой стали самоделки из колесных дисков. Их преимущества - дешевое и быстрое изготовление, доступность материалов, практичность и оригинальный дизайн.

Сами диски имеют нужную толщину и огнестойкость. Форма и размер удобны для дальнейшей эксплуатации изделия. Круглая форма идеально подходит для установки казана.
Из дисков можно сделать не только приспособление для приготовления пищи, но и источник отопления для гаража или мастерской.

Общие моменты и что понадобится?

Несмотря на простоту изготовления, для реализации идеи потребуются навыки работы с дрелью, болгаркой и сварочным аппаратом.

Из материалов понадобятся сами диски 1-5 шт., асбестовая нить для изоляции, обрезки металла, металлическая труба для дымоотвода, металлические уголки или пластины для ножек. Крепежные элементы и петли.
Диаметр дисков может быть любой. Только если делать печь под казан, то нужно подогнать с таким расчетом, чтобы казан с круглым дном наполовину опускался в огонь.
Разберем несколько вариантов от самых элементарных до более сложных конструкций.
Печь для казана: просто и быстро для временного пользованияНа изготовление уйдет несколько часов. Берем 2 диска, у верхнего вырезаем сердцевину. Далее две части свариваем, отмечаем контуры будущей дверцы и вырезаем «окошко». Дверцу из вырезанного металла вешаем на петли.

В этом варианте отсутствует дымовая труба и лоток для сбора золы. Но если очаг нужен на короткий период или сезон, то и усложнять, возможно, не стоит.
Для удобства конструкцию можно поднять на высокие ножки из металлических труб малого диаметра. Отсутствие лотка для золы вызывает необходимость обустройства пожаробезопасного места. Достаточно снять дерн и обложить кирпичом.

Если приварить удобные ручки и окрасить готовое изделие термостойкой краской - получится благородная печка для жарки мяса. На отверстие в дне приваривают крестик из металлических прутьев, чтобы предотвратить просыпание непрогоревших углей.

Дно можно и вовсе заварить толстым листом железа и закрыть все щели. В таком случае весь жар будет оставаться в топке. В этом примере интересен способ изготовления самодельной петли. Сама дверца изготовлена отдельно и затем приварена - так не остается щелей для выхода дыма.

Такая работа займет больше времени и потребует мастерства сварщика, но и выглядит готовая печь презентабельно, и процесс приготовления будет более комфортным.

Мангал и гриль из одного автомобильного диска

Из одного старого диска можно сделать стильный очаг со съемной решеткой для гриля. Достаточно приварить ножки, покрасить и сделать металлическую решетку по диаметру.
Диск малого диаметра на трех высоких ножках удобно переносить в нужное место и убирать на хранение. Больше всего времени займет изготовление решетки с ручками, хотя, вполне реально подобрать подходящий покупной вариант и приспособить его.
Перед окрашиванием нужно тщательно зачистить поверхность, а после - не забыть про прокаливание. Соблюдение техники нанесения предотвратит отслаивание краски при дальнейшей эксплуатации.

Для большего комфорта вместо ножек старый диск закрепляют на стойке, которую прикручивают к деревянному основанию на колесиках. Дерево в этом случае обрабатывают датским маслом, которое можно приобрести в специализированном магазине по ножеделию.

Интересный, но более трудоемкий вариант из диска большого диаметра, приваренного к стойке с подвесной решеткой на цепях, которую при необходимости можно заменить на казан.

Очаг под казан по всем правилам: поэтапное изготовлениеПроцесс изготовления включает следующие основные этапы:
в верхнем диске вырезаем отверстие под казан (лучше примерять, чтобы не ошибиться с диаметром), удаляя центральную часть;
соединяем два диска с помощью сварки;
вырезаем болгаркой отверстие для дверки и привариваем петли (их удобнее сделать до того, как отверстие будет полностью вырезано);
к дверке из отрезанного куска привариваем щеколду;
зачищаем и окрашиваем готовое приспособление термостойкой аэрозольной краской в баллончике в два слоя; к нижнему диску привариваем три отрезка металлической трубы в качестве ножек; закрепляем самодельные ручки.

Усовершенствовать очаг-подставку под казан можно также добавлением дымовой трубы и зольника. Такую конструкцию можно поставить в любом месте.

Буржуйка для гаража: основательный подходВ рассматриваемом примере топка состоит из 3 старых дисков, плюс один для зольника и еще один идет для дымоотведения, что повышает теплоотдачу.

Этапы работы:
диски свариваем между собой, предварительно срезав сердцевину в первых трех, кроме самого верхнего;
привариваем 4 ножки из металлических уголков;
вырезаем отверстие и по размеру изготавливаем из кусков металла дверку;
для герметичности топки вставляем по контуру асбестовую нить;
верх 4-го диска закрываем металлом;
добавляем внизу 5-й диск и делаем в нем отверстие для сбора золы и поддувало, дно полностью закрываем металлическим листом;
сбоку у 4-го диска делаем отверстие и привариваем трубу для отведения дыма;
после полировки можно окрасить термостойкой краской.

В примере труба имеет угол в 90º, что по мнению экспертов послужит причиной частого засорения сажей. Практичнее делать угол в 45 или 27º.

Выбирая оптимальный вариант для самостоятельного изготовления мангала, во многом ориентируются на стоимость материалов. Старые колесные диски таким соображениям подходят наилучшим образом, поскольку они не только почти ничего не стоят, но и требуют места для бесполезного хранения. К тому же, их форма очень удобна для размещения шампуров.

При всей простоте конструкции, мангалы из колесных дисков от машины являются многофункциональными приспособлениями и могут заменить ряд устройств для приготовления пищи:

традиционный гриль для шампуров или решетки;
коптильня для горячего копчения (при достаточной высоте мангала);
варочная поверхность для посуды с округлым дном;
барбекю (при наличии крышки).

Кроме того, уложенный поверх мангала металлический лист превращает устройство в классическую варочную поверхность.

Основные достоинства и недостатки

Самодельный мангал имеет следующие преимущества:

долговечен за счет большой толщины металла;
толстый металл позволяет мангалу обеспечить более равномерный нагрев приготавливаемых блюд;
жесткая конструкция диска снижает требования к навыкам сварщика. В большинстве случаев для изготовления мангала сварочные работы могут не потребоваться вообще;
разнообразие вариантов исполнения.
Немаловажна и крайне низкая стоимость за счет использования бросовых материалов изготовления.

Вместе с тем, присутствуют и некоторые недостатки:

такой мангал будет сложно прогреть, если расположить его на холодной и влажной земле;
отсутствие ножек не позволяет устанавливать устройство на деревянном полу.

Определенные трудности могут возникнуть и при транспортировке неразборного и не имеющего возможности складываться устройства.

Варианты конструкций

Для самостоятельного изготовления наиболее пригодны те схемы, где требуется минимальная обработка дисков.

Необходимые материалы и инструменты

Перед началом сборки следует обеспечить запас материалов и набор инструментов для работы. Из инструментов понадобится следующее:

болгарка;
зачистные диски или кордщетки;
напильник и ручная кордщетка;
отрезные диски по металлу;
дрель;
молоток.

Если рассматриваются варианты, как сделать мангал сложной конструкции, то может понадобиться еще и сварочный аппарат.
В качестве материалов будут нужны:

старые колесные диски;
болты;
металлический прут;
профильная металлическая труба небольшого сечения;
огнеупорная краска.

Для изготовления плоской варочной поверхности будет необходим металлический лист с длинами сторон, превышающими диаметр диска.

Технология изготовления

Вся работа по изготовлению мангала своими руками делится на ряд этапов.

С диска кордщеткой сдирается максимально возможное количество грязи и ржавчины. При необходимости используют болгарку с насадкой-кордщеткой.
Болгаркой с отрезным диском по металлу с открытой стороны диска выпиливаются дополнительные перегородки (если таковые присутствуют в конструкции колеса).
Если отверстия в чаше диска слишком большие, и существует возможность просыпания из них углей, то их заваривают металлической пластиной. При этом следует контролировать, чтобы пластина не закрывала дно получившегося котла полностью. Некоторое количество отверстий должно оставаться открытым для подачи воздуха внутрь мангала. При полной герметизации дрова будут прогорать слишком медленно, не образуя важных для гриля углей.
С внешней стороны мангала наваривается три или четыре отрезка металлической профилированной трубы. Эти трубы будут играть роль ножек.

ВАЖНО. При изготовлении ножек следует соотносить сечение профильной трубы и полную массу мангала. Ножки должны выдержать как вес самого мангала, так и массу топлива, а также посуду вместе с приготавливаемыми блюдами.

С вариантами исполнения ножек можно ознакомиться по фото уже готовых проектов.

Если планируется изготовление мангала более сложной конструкции из двух или более дисков, при работе следует учитывать следующие моменты:

если диски не имеют развитых вентиляционных отверстий, то их перегородки следует выпилить болгаркой. Оставлять перегородку нужно только у нижнего диска;
при достаточной высоте мангала имеет смысл выпилить сбоку прямоугольное отверстие. Это позволит докладывать дрова при использовании мангала для шашлыка в качестве варочной поверхности. Чтобы горящие дрова не вываливались наружу, располагать отверстие следует не ниже чем в 10-15 см от дна мангала.

Будет удобно, если снабдить топочное отверстие дверкой. В качестве дверки оптимально подходит вырезанный кусок диска.

Для петель можно использовать либо дверные петли, либо изготовленные самостоятельно. В последнем случае вдоль боковой грани дверки привариваются две гайки. Дверка прикладывается по месту и на корпусе мангала размечаются места для приваривания гаек — ответной части петель. В качестве осей для петель используются болты соответствующего гайкам диаметра.

ВАЖНО. Если не планируется организация стационарного мангала, то по бокам корпуса следует заблаговременно приварить ручки. Легче всего их сделать из отрезков проволоки большого диаметра или профильной трубы.

Пошаговая видео инструкция

Чтобы мангал из штампованных дисков можно было применять в качестве варочной поверхности, его верхнюю часть следует заблаговременно подготовить для размещения посуды. Для этого приваривают два отрезка металлической трубы. Расстояние между трубами подбирают соответственно диаметру посуды.
Окрашивать готовый мангал следует только огнеупорной краской. Использовать обычную не только бессмысленно, но и опасно для здоровья. Частицы обгорающих лакокрасочных материалов будут оседать на приготавливаемой пище.

Мангал из колесных дисков – это практичное и недорогое решение. Однако следует понимать, что приготовление пищи с использованием открытого огня – это всегда опасное мероприятие. Устанавливать мангал и пользоваться им следует с учетом всех мер противопожарной безопасности.

просмотров

Сохранить ВКонтакте
