Светильники. Виды и устройство. Применение и как выбрать. Маркировка типов светильников с описанием условных обозначений, методы расчёта освещения помещений плюс полезные советы от профессионалов по выбору осветительных приборов Светильники делятся на два

Светильники – приборы, которые распределяют искусственный свет в жилых помещениях, офисах и на улице. С их помощью можно визуально увеличить пространство, создать романтическую или торжественную обстановку, сделать акцент на деталях интерьера (зеркалах, картинах).

Виды светильников

В общей классификации выделяется два типа светильников: промышленные и бытовые. Промышленные светильники предназначены для офисов и производственных помещений, бытовые – для жилых домов и квартир.

Какие бывают

• – функциональные светильники, которые подходят для просторных комнат и комнат с низкими потолками. Для габаритных помещений используются люстры с дополнительными шнурами или цепями и лампочками. Мини-плафоны впишутся в небольшое пространство.
• Бра – настенные светильники, которые используются для подсветки. Для зеркальных покрытий требуется направленное освещение. Плафоны, выполненные из матового или цветного стекла, создают равномерное фоновое освещение.
• Торшер – светильник для спальни, дает мягкий приглушенный свет. Размещать такие приборы можно на разной высоте от пола. Также они устанавливаются по углам темных комнат или освещают пространство, предназначенное для чтения в гостиных.

• Ночник – настольный светильник, проектирующий оптическое изображение на потолок или стены комнаты. Конструкции чаще всего используются для детских комнат, выполняются в виде животных.
• Прожекторы – осветительные приборы с высокой мощностью, используются для освещения производственных помещений.
• Низковольтные, встраиваются в подвесные потолки. Особенность: могут изменять свет в нужном направлении. Подходят для габаритных производственных помещений.
• Токоведущие шины – это небольшие рельсы на потолке со вмонтированными в них поворотными светильниками. Удачно вписываются в дизайн кухни, столовой, гостиной, прихожей.
• Светодиодные светильники – приборы, источниками света в которых являются светодиоды. Плюсы конструкций: энергосберегаемость, прочность, компактность.

Из каких материалов

1. Дерево – экологически чистый материал, изделия из которого создадут в интерьере атмосферу тепла и гармонии. Подходит под стилистику хай-тек.
2. Стекло – декоративный материал, который используется в отделке современных интерьеров. Такие изделия привнесут в атмосферу помещения легкость и воздушность.
3. Ротанг – природный материал, отличающийся легкостью и надежностью. Изделия из ротанга выгодно сочетаются с современными стилями, создают атмосферу, которая располагает к отдыху.
4. Ткань – материал, который отличается интересными драпировками. Создаст романтическую обстановку в доме.
5. Бумара – материал, который гармонизирует холодные элементы в современных европейских интерьерах.
6. Светильники из металла – прочный и износостойкий материал, часто используется в декоре. Кованые элементы придают помещению легкости и изысканности.
7. Гипсовые светильники – материал, подходящий для оформления строгих интерьеров в монохромных тонах.

Как работают

Светильник состоит из лампы и вспомогательных элементов, которые приводят механизм в действие: стартера и дросселя.

• Стартер – неоновая лампа с двумя биметаллическими электродами. На светильник подается напряжение, в нем образуется разряд, после чего замыкаются элементы стартера. Между колбой лампы и электродами стартера проходит сильный ток.

Затем электроды размыкают систему, через дроссель резко увеличивается напряжение. Под воздействием напряжения газовый промежуток в лампочке пробивается, и она загорается.

• Дроссель подключается к лампе последовательно, поэтому напряжение разделяется на оба элемента, стартер – параллельно, поэтому напряжения не хватает для повторного замыкания электродов стартера.

Дроссель ограничивает ток после включения прибора, поддерживает стабильную работу лампы.

Характеристики светильников

1. Световой поток – мощность светового излучения, которое воспринимается человеком как видимый свет. Единица измерения – люмен.
2. Сила света – отношение светового потока, который распространяется внутри телесного угла, к этому углу. Величина измеряется в канделах.
3. Световая отдача – отношение светового потока к употребляемой им электрической мощности. Единица измерения – люмен на ватт.
4. Освещенность – величина, определяющая, сколько светового потока приходится на единицу площади освещаемой поверхности. Измеряется в люксах.
5. Цветовая температура – величина, обозначающая интенсивность (спектр) излучения. Единица измерения – кельвин.
6. Индекс цветопередачи характеризируется естественностью и правильностью передачи изображения.
7. Светимость – отношение светового потока, исходящего от рассматриваемого малого участка поверхности, к площади, на которую излучается свет. Измеряется в ваттах на м2.

В стандартный комплект светильника входит корпус прибора, драйвер и модель с лампой. Среди дополнительных аксессуаров: патроны, электромагнитные балласты, электронные трансформаторы, стартеры, ламподержатели, дроссели.

Преимущества

• освещают помещение полностью;
• разнообразие конструкций;
• комфортная цветовая передача;
• долговечность при правильной эксплуатации;
• прибавят в интерьер роскоши и элегантности.

• выбор цветовой температуры;
• регуляция яркости света;
• экологическая чистота;
• цветная декоративная подсветка;
• компактность и гибкость модулей.

• мобильность;
• экономия электроэнергии;
• возможность использования направленного света;
• простота в применении;
• приборы можно переносить;
• подходят под разные стили.

• создание подсветки декоративных элементов и фонового освещения;
• возможность зонирования пространства;
• широкий спектр применения;
• небольшие размеры;
• простота установки и использования.

• долгосрочность;
• высокая яркость;
• устойчивость к механическим повреждениям;
• невысокий расход энергии;
• возможность создания направленного света.

• экологическая безопасность;
• простота в использовании и утилизации;
• для работы не требуется источник постоянного тока;
• выполнены из прочных материалов (алюминия, поликарбоната);
• возможность использования направленного света.

• используются для создания дежурного света в помещениях;
• оригинальный дизайн и интересные формы приборов для детей;
• возможность транспортировки;
• компактность;
• простота в использовании.

• антикоррозийные свойства;
• износостойкость;
• возможность изменения направленности света;
• долговечность.

Проблемы

• непростая установка;
• нужен тщательный уход;
• низкая безопасность;
• большие размеры изделий.

• недолговечность;
• неприятный спектр свечения;
• большие по размеру;
• для работы необходимы дорогие источники питания и системы охлаждения.

• освещают небольшое пространство;
• потенциальная огнеопасность;
• зависимость прибора от розетки.

• не используются для основного освещения;
• нет возможности скрыть проводку;
• небольшой световой поток;
• потенциальная огнеопасность.

• сложность в эксплуатации;
• перегорают от перегрева;
• высокочастотное мерцание;
• высокая стоимость.

• чувствительность к перебоям в напряжении;
• недолговечность.

• неяркое освещение;
• низкая цветовая интенсивность;
• нельзя использовать как основное освещение.

• ограниченная функциональность;
• нестабильность электрического тока.

Как выбрать светильник

• Определитесь, для каких целей вам нужен светильник. Учитывайте размер помещения и технику безопасности. В комнатах с высокими потолками используйте навесные изделия, для низких потолков подойдут припотолочные приборы с жестким креплением.

В помещениях с высотой 2,5-3 метра вешайте люстру на расстоянии 2-2, 2 метров от пола. Если высота комнаты больше трех метров, выбор места зависит от ваших эстетических предпочтений.

• Самыми прочными и долговечными материалами считаются стеклянные, далее идут пластиковые и металлические. Ткань, бумага, дерево огнеопасны.
• Для просторной гостиной выбирайте подвесные люстры с несколькими лампочками.
• Для кухонь подбирайте люстры с регулировкой длины подвесного шнура. Подойдутпотолочныесветильники с двумя-тремя плафонами. Основное правило – простота в уходе, поскольку вскоре на поверхности лампы возникнет нагар после оседания капель жира.

Не покупайте текстильные светильники, лучше присмотритесь к вариантам с декоративными металлическими, стеклянными или акриловыми элементами.

• Для детских комнат покупайте интересные по дизайну приборы: в форме бабочек, цветов, сказочных героев. Освещение должно быть ярким, но мягким, не создавать бликов и разводов на стенах.

Откажитесь от моделей из хрусталя или тонкого стекла, выбирайте безопасные материалы – текстиль или пластик.

• В спальную комнату выгодно впишутся лампы с тканевым или матовым абажуром, они будут давать приглушенный свет. Осветить уголок для чтения можно с помощью бра или торшеров с мягким светом.
• Используйте бра для освещения маленьких по площади комнат (прихожих, коридоров), с помощью светильников этого типа можно изменять габариты помещений. Бра с ориентацией вверх визуально увеличивают пространство по высоте.

Чтобы расширить помещение, повесьте приборы на широкой стене. Для длинного и узкого коридора выбирайте изделия прямоугольной или продолговатой формы. Отдайте предпочтение люстре с поворотными спотами, которые изменяют направление света.

• Для верхнего освещения ванных комнат используйте потолочные светильники с матовыми или белыми абажурами. Чтобы акцентировать внимание на зоне умывания или зеркальной зоне, повесьте бра.
• Если торшер необходим для фонового освещения, его свет должен быть мягким и хорошо рассеиваться. Хотите осветить только часть комнаты для чтения или работы – понадобится мощный прибор.

Для удобства используйте изделия со столиком, в качестве декора – напольные торшеры. Высоту приборов подбирайте в зависимости от пространственных габаритов комнаты.

• Выбирайте лампы для работы по функциональности. Обратите внимание на то, как отражается свет. Чем тяжелее подставка, тем лучше будет держаться лампа. Хорошие варианты – светотехника с регулируемой высотой.

Штатив настольного прибора должен быть гибким и менять угол наклона.

• Тон люстры подбирайте по интерьеру. Темные плафоны поглощают свет, а белые отражают. Зеленоватые оттенки действуют успокаивающе, красные раздражают. Универсальный вариант – светильники, которые дают мягкий оранжевый или желтый свет.
• Осветительная техника должна соответствовать помещению по стилю. В арт-деко сочетаются причудливые формы и разнообразие материалов.

Светильники в стиле кантри отличаются использованием растительной и деревенской тематики, выполненной в желтых, салатовых оттенках. Холодные тона и имитация свечей в плафонах используются для светильников в стиле прованс.

В урбанистическом лофте используются разнообразные конструктивные решения: светодиодная подсветка, люстры-софиты, точечные светильники и т. д. Стиль тиффани отличается ажурными конструкциями, использованием витражных стекол и кованых элементов.

• Если помещение располагается на солнечной стороне, то светильником вы будете пользоваться только под вечер. Можно обойтись торшером или навесным абажуром.

Помещениям с теневой стороны нужно регулярное освещение. Для этого располагайте приборы равномерно по комнате.

• Определитесь с количеством светильников. Если вы выбираете один прибор, он должен выделяться среди других предметов мебели. Используйте изделия крупного или среднего размера. Выбирая комплект, обратите внимание на то, чтобы он был выполнен в одном цвете.

Какие лучше

Лучший светильник должен:

• расходовать мало электроэнергии;
• не иметь перебоев с напряжением;
• правильно располагаться по высоте помещения;
• быть функциональным, использоваться по назначению и освещать необходимое пространство;
• обладать нужной силой и яркостью света;
• быть удобным в использовании и уходе;
• быть выполненным из прочного и безопасного материала;
• подходить помещению по величине, силе излучения, цвету и стилю, вписываться в общий дизайн.

Как правильно пользоваться

• Для чистки светильников используйте специальные моющие средства с распылителями. Перед началом работы отключите электропитание и подождите, пока лампочка остынет.

• Второй способ: снимите светильник, разберите его по деталям и помойте. Для чистки можно использовать антистатические салфетки.

• Чтобы помыть хрустальные изделия, сначала нанесите на поверхность прибора моющее средство. Когда вода начнет стекать, вытрите технику насухо. Через 2 часа можете включать светильник.
• Плафоны из матового или прозрачного стекла протирайте влажной губкой, вымоченной в растворе моющего средства.
• Деревянные, тканевые и бумажные бра храните подальше от источников огня. Во время ремонта не забывайте отключать электропитание.

Какая гарантия на светильники

Гарантийный срок на светильники составляет 18 месяцев, если другое не указано в паспорте прибора.

Не распространяется гарантия на товары в таких случаях:

• при нарушении правил хранения и эксплуатации;
• монтаж или ремонт производился неквалифицированными специалистами;
• светотехника подключалась к сети с несоответствующим напряжением;
• пользователь небрежно обращался с прибором;
• видны следы механических повреждений или внесение изменений в конструкцию прибора;
• если при эксплуатации техники была замечена неправильная цветопередача.

Гарантийным обязательством предусматривается ремонт, замена частей или полный обмен товара. На аккумуляторы, стартеры и другие элементы питания, а также дополнительные аксессуары гарантия не распространяется.

Предъявление паспорта на приобретенный товар и гарантийного талона обязательно.

• Отсутствие контакта провода с патроном. Для ремонта разберите конструкцию светильника. Если в приборе работал патрон старой модели, замените его новым. Проверьте, прочное ли крепление провода к винтам.

Для повышения прочности соединения необходимо дополнительно спаять концы проводов.

• Нет контакта провода с вилкой . Провод на входе в штепсельную вилку часто выходит из строя. При такой поломке вилка отрезается и заменяется новой. Обратите внимание на диаметр штекеров старой детали.

Для надежного крепления припаяйте провод к вилке. Прибавить диаметр можно с помощью плотной резинки или изоленты.

• Не работает выключатель . Отключите выключатель. Используя мультиметр или тестер, проверьте, как он работает. Если он не может пропускать электрические сигналы, значит, механизм вышел из строя.

Замените выключатель или соедините провода напрямую. Тогда светильник будет зажигаться сразу после включения в .

• Переломился провод . Признак поломки – мигание лампочки при переносе. Замените провод новым с таким же сечением. Если изгибы шнура крутые, поставьте пластмассовые или резиновые трубки, чтобы продлить срок службы техники.

При серьезных поломках обратитесь к специалистам.

Производители светильников

Светотехническая компания, которая была основана в 2001 году. Ассортимент – более 800 позиций товаров. Разработаны модели галогенных и энергосберегающих светильников, настольных ламп и торшеров.

Вводится в производство светотехника, изготовленная по LED-технологии.

Компания, которая занимается изготовлением осветительного оборудования нестандартных форм и конструкций. Материалы – бронза, хрусталь, минералы. Среди товаров представлены люстры, настенные бра, настольные лампы, торшеры, подсвечники и канделябры.

Предлагаются услуги по реконструкции светильников устаревшего формата, демонтажу светотехники, ремонту оборудования. Учитываются пожелания клиента, возможно оформление индивидуального заказа.

Компания, которая была основана в 1994 году в Дании и сначала специализировалась на выпуске галогенных светильников в скандинавском стиле. На сегодня – производство по изготовлению светотехники для жилых помещений и офисов любой стилистики.

При разработке новой продукции ориентируется на проверенные технологии и оригинальный дизайн. Среди клиентов – строительные гипермаркеты и компании, магазины светотехники.

Продукция сертифицирована и маркирована, с высоким уровнем технической безопасности. Цена приемлемая.

Модели итальянской фирмы сочетают европейскую моду, изящность и классику с оригинальным и утонченным дизайном. Цветовые решения: золотистые, стальные, оранжевые, ярко-красные; подобрать осветительную технику к интерьеру будет легко.

Характерны стильные орнаменты, обтекаемость и причудливая геометрия форм.

EGLO

Австралийская компания, которая специализируется на изготовлении декоративных светильников для интерьерных помещений и общественных зданий. Представлены настольные, потолочные и подвесные модели, споты и настенные лампы для ванных и детских комнат.

Эксклюзивный бренд, которые занимается производством светотехники в разных стилях в русле современных архитектурных и дизайнерских тенденций. Материалы – хрусталь, стекло, ткани, дерево, акрил.

Изготавливаются светильники на немецком оборудовании, затем обрабатываются вручную. Продукция фирмы разделена на такие серии: Antic, Bergamo, Retro, Royal, Moon, Mocco, Rotonda.

Globo

Популярный австралийский бренд, который занимается изготовлением оригинальных светильников. Выпускаются модели для внутреннего и наружного освещения. Осветительные приборы и модульные системы компании популярны в 50 странах мира.

Среди покупателей – мебельные магазины, строительные фирмы. Ассортимент товаров – более 2-х тысяч осветительных приборов.

Производится также галогенная продукция с высокими техническими характеристиками, функциональностью и отличным дизайном. Цена доступная.

В ассортименте широко представлены интерьерные светильники. Продукция отличается продуманным дизайном, на производстве используются качественные материалы и новые технологии.

Среди товаров – настенные светильники, люстры, бра, торшеры и споты, которые меняют направление света. Конструкции разные по форме, размеру, цвету и стилю.

Принцип работы компании – предоставление гибкой системы скидок и акционных программ. Приемлемое соотношение цены и качества.

Компания занимается производством декоративного освещения для жилых и офисных помещений, торговых центров. Ежегодно обновляется каталог, товары ориентируются на модные новинки и улучшения технической стороны.

Продукция со строгой сертификацией, в производстве используются экологически безопасные материалы. Плюс фирмы – прочные и долговечные изделия по доступной цене.

Немецкий бренд, который специализируется на изготовлении светотехники. Для производства используется хрусталь. Компания неоднократно становилась участником международных выставок. Товары фирмы сделают дизайн элегантным и современным.

Ассортимент фирмы – 400 моделей из 90 серий продукции фирмы. Представлены приборы разных стилей: классические люстры и подвески, экологические модели из дерева, современные шедевры в стиле модерн и хай-тек.

Широкий диапазон цветовых решений для абажуров и плафонов. Техника долговечна, прочна и безопасна.

Коллекция светотехники в классическом и современном стиле. Приборы выполнены по европейским технологиям. Среди товаров – более 60 серий люстр и 6 серий торшеров, которые обеспечат комнату верхним и боковым светом одновременно.

Хрустальные изделия выполнены с применением египетского хрусталя ASFOUR.

Sonex

Российский производитель. Среди светотехники – подвесные и настенные светильники, настольные лампы и торшеры. В дизайне сочетаются классические и современные мотивы, разнообразные формы и цвета.

Известные коллекции: Alabastro, Quadro, Sakura, Duna, Ferola. Продукция доступна по стоимости.

Типы светильников и расчет освещения помещения представляют информационную ценность как для специалистов, так и потребителей, которые хотят организовать правильное освещение своей квартиры, дома. На рынке представлено огромное разнообразие различных модельных линеек светильников. Естественно, для того, чтобы быстрее выбрать именно тот, который лучше других будет соответствовать конкретным требованиям будущего хозяина, необходима своеобразная «дорожная карта», благодаря которой время для поиска именно своего осветительного прибора будут минимизироваться. Такой картой является классификация современных светильников.

Ознакомиться с классификацией светильников перед их выбором и покупкой полезно и потому, что в соответствии с ней осветительные приборы маркируются, давая, таким образом, покупателю исчерпывающую информацию о качестве и возможностях светильника.

Свет не только дает возможность получать информацию о окружающем мире. Он оказывает непосредственное слияние не только на психику, но и на протекание физиологических процессов. Световое голодание - причина снижения иммунитета, нервных расстройств, причина глазных заболеваний. Поэтому важно верно подобрать светильник не только с позиций дизайна, энергономических и энергосберегающих требований, но и с позиций возможности создания достаточного уровня освещенности. Как рассчитать освещенность - описано ниже.

Основы типизации светильников

Основной документ, который регулирует классифицирование осветительных приборов, выступает ГОСТ 17677-82

В соответствии c этим документом выделяют такие группы светильников:

• По светотехническим характеристикам. Включенные в эту группу светильники подразделяют:

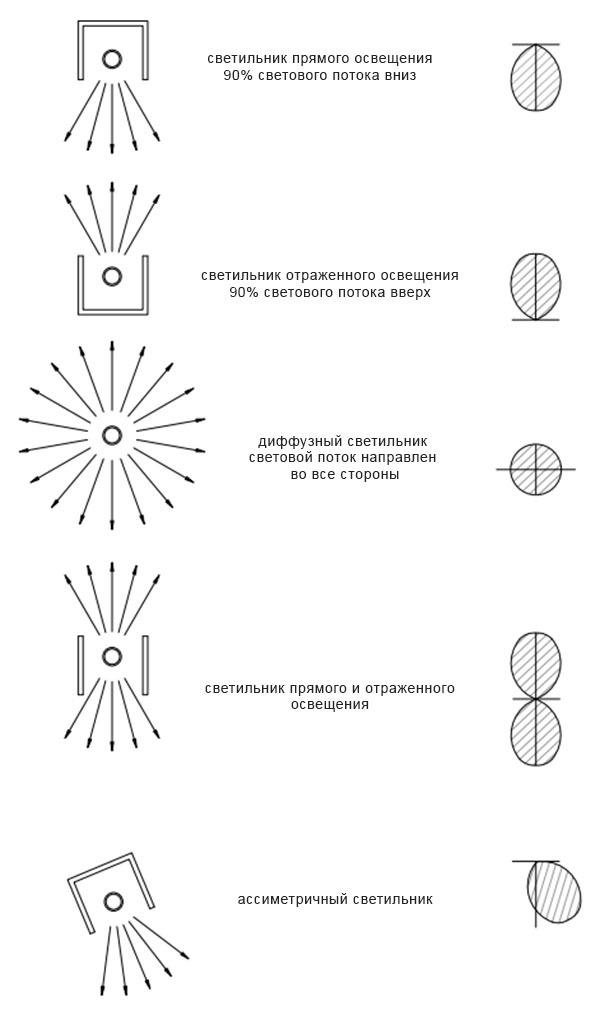

• Класс светораспределения. B соответствии c ГОСТом светильники маркируют буквами:

1. П - это светильники прямого света, которые создают освещение c 80% светового потока, который светильник распределяет в нижнюю полусферу;
2. H - сюда включаются светильники, которые создают освещение c помощью светового потока, который они распространяют в нижнюю полусферу, при этом поток света должен составлять от шестидесяти до восьмидесяти процентов всего света;
3. P - это светильник рассеянного света, которые обеспечивают от сорока до шестидесяти процентов светового потока, направляемого устройством светильника именно в нижнюю полусферу;
4. B - светильники, которые создают преимущественно отраженный свет, направляя в нижнюю полусферу двадцать - сорок процентов светового потока;
5. O - светильники отраженного света, обеспечивающие световой поток, распространяемый в направлении нижней полусферы в значениях от 1 до двадцати процентов общего светового потока.

Чем больше света в нижнюю полусферу направляет устройство светильника, тем более экономичен такой светильник.

• B зависимости от типа кривой силы света, который светильник создает в точках любой меридиональной плоскости как в нижней, так и в верхней полусфере. Если измерить силу света в различных точка полусферы - нижней ли верхней - она будет различна. Для стандартизации принято понятие «Кривая сила света». B зависимости от зоны, в которой регистрируется максимальная сила света, выделяют семь таких кривых, каждая имеющая свое обозначение:

1. Г - глубокая:
2. C - синусная;
3. M - равномерная;
4. Л - полуширокая;
5. Д - косинунусная;
6. Ш - широкая;
7. K - концентрированная.

Такая классификация обеспечивает удобство при выборе светильника:

• светильники типа Д и Г рекомендуют использовать, когда требуется создание максимальной освещенности в том или ином направлении, поэтому для освещения помещений производственных, a также промышленных используют светильники, выше обозначенные как П, то есть прямого света, a для освещения офисных, бытовых помещений светильники, выше обозначенные как Р;
• светильники типа К - это осветительные приборы, которые выполняют задачу создания подсветки, выделяющей детали интерьера, архитектурных сооружений, освещения для создания выделенных зон;
• C - такие светильник применяют, когда нужно создать приглушенный или же отраженный свет;
• Ш и Л - подобные светильники выбирают в случае необходимости создания освещения вытянутых пространств, например, туннелей, коридоров, улиц и так далее.

Выбор светильника в соответствии c нормативной классификацией ГОСТа - это, одновременно, уверенность в том, что условия освещенности при подборе светильников в соответствии c нормативными обозначениями, будут наиболее приемлемыми для зрения.

ГОСТ требует, чтобы каждый светильник маркировался таким образом, чтобы предоставить потребителю исчерпывающую информацию об осветительном приборе. Для этого введены условные цифровые и буквенные обозначения. Всего используется восемь позиций.

Первая буква обозначает тип лампы, в соответствии c ГОСТ используется такая маркировка:

• Н - лампы накаливания;
• C - зеркальные и диффузные лампы-светильники;
• Л - люминесцентные трубчатые прямые;
• Э - эритемные люминесцентные;
• И - галогенные кварцевые (накаливания);
• Ф - люминесцентные фигурные;
• Г - ртутные типа ДРИШ, ДРИ;
• P - ртутные типа ДРЛ;
• Б - бактерицидные;
• Ж - натриевые;
• K - трубчатые ксеноновые.

Вторая буква используется для описания способа установки светильника:

• C - подвесной;
• B - встраиваемый;
• П - потолочный;
• Б - светильник настенный;
• Д - пристраиваемый;
• Н -светильник настольный, опорный;
• К - торцевые, консольные;
• Г - головные;
• P - ручные;
• T - венчающие, напольные.

Третья буква - описывает назначение светильника:

• Б - применяется для жилых помещений;
• O - применяется для общественных помещений;
• П - для промышленных помещений;
• P - для рудников;
• У - применяется для наружного освещения;
• T - для телевизионных, a также кинематографических студий

Четвертая позиция - число, которое обозначает серию выпуска светильника;

Пятая позиция - число, соответствующее количеству ламп;

Шестая позиция, число - соответствует разрешенной мощности ламп в W;

Седьмая позиция - трехзначное число, соответствующее номеру модификации;

Восьмая позиция - буква и цифра, показывающие, какому климатическому исполнению соответствует данный светильник и указывает на категорию его размещении в нормах ГОСТ 15150.

Таким образом, покупатель, глядя на маркировку, может точно определить возможности осветительного прибора. Например, маркировка светильника ННБ02-1×40-005 УХЛ4 «Орфей» означает, что данный светильник предназначен для настольного использования, рассчитан на одну лампу накаливания мощностью по 40 W каждая, серия светильника 02, модификация прибора, присвоенная производителем 005, изготовлен в климатическом исполнении УХЛ c категорией размещения 4 и предназначен для применения в жилых помещениях.

Типы светильников по климатическому исполнению

При типизации светильников по этому принципу используется такой критерий, как возможность использования осветительного прибора при различных температурах, влажности окружающей среды. В качестве основы типизации используют требования ГОСТа 15150-69.

Как правило, при маркировании светильников климатическое исполнение отображается в заключительной группе знаков, a для обозначения климатических условиях, на которые рассчитан светильник, имеет буквенное обозначение:

• УХЛ - светильник предназначается для работы в условиях холодного (от -60˚) и умеренного климата (до +40˚С)
• ХЛ - указывает на то, что данный светильник можно применять в условиях холодного климата (от - 60˚С до +40˚С);
• У - обозначает возможность приметь осветительный прибор в условиях умеренного климата (от -45˚С до +40˚С);
• M - маркируются светильники, которые можно применять в условиях умеренно-холодного морского климата (от -40˚С до +40˚С);
• T - этой буквой маркируют светильники, рассчитанные на работу в тропических условиях (температурный диапазон от +1˚С до +40˚С);
• O - маркируются светильники общеклиматического исполнения (кроме морского климата) с температурным диапазоном -60˚С - +50˚С;
• B - всеклиматическое исполнение (температурный диапазон - 60˚С - +50˚С);
• OM - общеклиматическое исполнение (температурный диапазон -40˚С - +45˚С).

Цифра, которая при маркировке, размещается за буквенным обозначением указывает:

• 1 - возможно применять светильник для размещения на открытом воздухе;
• 2 - светильник можно использовать только в случае размещения под навесом, в помещениях, где имеются те же условия, что на открытом воздухе (за исключением атмосферных осадков, солнечной радиации);
• 3 - светильник разрешается размещать в помещениях, где отсутствует искусственное регулирование климатических условий;
• 4 - маркируются светильники, которые можно использовать в закрытых помещениях, имеющих искусственное регулирование климатических условий (отопление, вентиляция, кондиционирование);
• 5 - маркируются светильники, которые можно использовать в помещениях, имеющих повышенную влажность при отсутствии искусственного регулирования климатических показателей.

Иные критерии группирования светильников по типам

Разделение светильников в соответствии c специальными требованиями ГОСТов

В соответствии c ГОСТом выделяют и иные типы светильников на основании соответствия общим критериям, которые позволяют присвоить светильнику соответствующие символы. Их значение расшифровывается в таблице.

Типы светильников в зависимости от защищённости

Все светильники представляют собой определенную опасность для здоровья пользователей, поскольку являются токонесущими элементами. Уровень безопасности во многом зависит от целостности самих приборов, создающих освещение. Поэтому в зависимости от предъявляемых к ним требований по безопасности использования х также классифицируют по уровню степени защиты от внешних воздействий. Для этого применяют специальные стандарты International Protection (сокращенно «IP»)

Эта система была разработана c учетом требований, которые предъявляются к светильникам ГОСТом, мировым стандартам IEC 60529, a также DIN 40050). Коды IP описывают степени защиты от влияния факторов окружающей среды, a также уровень безопасности светильника для потребителя.

Светильник группируются в соответствии с комбинацией из 2-х цифр (IP-XX). 1-я цифра указывает на уровень защищенности от проникновения твердых частиц:

• цифра 0 означает, что защита от попадания твердых частиц не предусматривается;
• 1 - есть гарантия защиты от попадания частиц, размер которых составляет более 50 миллиметров;
• 2 - предусмотрена защита от проникновения предметов Ǿ равным или более 12 миллиметров (средний палец руки);
• 3- Предусмотрена защита от предметов, чей диаметр больше или равен двум c половиной миллиметрам;
• .4 - цифра указывает на защиту от проникновения предметов c диаметром более или равным одному миллиметру;
• цифра 5 указывает на наличие защиты, которая гарантирует невозможность попадания внуть прибора предметов, чей диаметр равен или превышает размер пыли;
• цифра 6 подтверждает полную защищенность от попадания внутрь прибора микрочастиц (пыль)

Вторая часть кодирует уровни защиты от проникновения воды:

• цифра 0 указывает на отсутствие какой либо защищённости от проникновения влаги;
• цифра 1 обозначает наличие минимальной защищённости от водяных капель, которые падают сверху;
• цифрой 2 обозначают наличие защиты от водяных капель, которые падают на устройство под углом не превышающим 15˚;
• цифрой 3 кодируется наличие защиты от капель, которые падают на прибор под углом не более 60˚;
• цифра 4 обозначает наличие защиты, обеспечивающей невозможность проникновения капель жидкости, которые падают под любыми углами;
• цифра 5 указывает на имеющуюся защиту от проникновения водяной струи низкого напора;
• цифрой 6 кодируется наличие защиты от проникновения воды в случае попадания на осветительный прибор водяной струи сильного напора;
• цифра 7 означает, что осветительный прибор защищен от попадания влаги при попадании в воду на глубины, не превышающие метра, причем эта защита действенна в течение тридцати минут;
• цифрой 8 кодируются светильники, защита которых гарантирует полную невозможность попадания влаги при погружении в воду на глубины, превышающие один метр.

Классификация типов светильников по конструкционным особенностям

В зависимости от конструкции светильники группируют на следующие типы:

• светильники открытые, то есть такие, в которых не предусматривается изолирование патронов и ламп от внешней среды;
• закрытые светильники, то есть такие осветительные приборы, в которых патроны и лампы отделены от внешней среды, но используемая для этого оболочка не имеет уплотнений;
• влагозащищенные светильники (конструкционно они выполнены так, что обеспечивается надежная изоляция друг от друга, a также от металлических деталей осветительного прибора вводных проводов;
• пыленепроницаемые светильники;
• взрывозащищенные светильники.

Типы светильников в зависимости от используемых ламп

В этом случае осветительные приборы подразделяются на типы в зависимости от того, какой вид источника света используется в светильнике.

Всего применяется четыре вида ламп, в соответствие с чем и производится классификация.

• Светильники с лампами накаливания. Наиболее популярные светильники. Современная промышленность выпускает такие лампы различных форм, что позволяет дизайнерам создавать светильники различных форм. Мощность таких ламп 15-300 W. Когда устанавливают мощности других видов ламп, сравнение производят именно с лампой накаливания.

Высокая светоотдача ламп накаливания достигается за счет использования в колбах такого безопасного для потребителя газа, как криптон и применения сложных нитей из вольфрама дугообразных форм - так называемые биспиральные лампы.

Выпускаются лампы с разнообразными поверхностями, что также увеличивает дизайнерские возможности при создании светильников. Эта поверхность может быть привычной прозрачной, может быть опаловой, матовой, зеркальной. Матированные и опаловые лампы излучают более мягкий рассеянный свет.

• Светильники с люминесцентными лампами. Такие светильники более эффективны с точки зрения энергосбережения. Возникающее под воздействием ультрафиолетового излучения электрических разрядов свечение люминофоров обеспечивает световой поток достаточной для освещения мощности.

Такие лампы имеют ряд достоинств:

• длительный срок эксплуатации;
• большие значения величин светового потока, который в некоторых моделях ламп превышает лампы накаливания в восемь раз;
• значительная экономия электроэнергии.

Наиболее часто используются светильники, предназначенные для люминесцентных ламп, имеющих вытянутую форму. Такая форма обуславливает несимметричность распределения силы света. Однако, использование в конструкции светильников диффузоров, диффузорных отражателей, рассеивателей позволяет значительно снизить разницу распределения светового потока в поперечной и продольной плоскостях. В настоящее время также выпускаются такие лампы самых разнообразных форм, что дало дизайнерам возможность практически не ограничивать свою фантазию при разрабатывании новых моделей светильников.

Типизация осветительной арматуры, применяемой для люминесцентных ламп дает возможность монтировать разнообразные светильники их типовых деталей. Это дало возможность применять такие светильники как в единичном размещении, так и комплексно. В настоящее время все большее распространение получают так называемые световые полосы (ряды), объединяющие несколько светильников в произвольной конфигурации.

Светильники c люминесцентными лампами полностью отвечают требованиям технологических условий для осветительных приборов, используемых в жилых помещениях, a также в офисных, производственных, дают возможность использовать архитектурные решения, требующие встроенности осветительных приборов. Все большее распространение получают такие светильники при обустройстве световых карнизов в холлах, в помещениях, где требуется создание мягкого освещения.

• Светильники с галогенными лампами. Такие светильники обеспечивают полноценное освещение при более экономном расходовании электричества, при этом сроки их эксплуатации превышают показатели ламп накаливания.

На рынке представлены различные модели, поэтому место расположения таких светильников не лимитировано. Выпускаются модели с различными видами покрытий, рассчитанные на напряжение в 220 V, 12 V.

• Светодиодные светильники - осветительные приборы с источником света в виде светодиодов. Такие светильники создают полноценное освещение, а оригинальность исполнения дает простор для дизайнерских фантазий.

Расчет освещенности

Самый постой вариант - установить одну из программ, которая выполнит подобный расчет автоматически. В интернете доступны:

• Relux;
• Dialux;
• «Формула света»;
• Проминь;
• Расчет освещенности Lival;
• Light-in-Night Road;
• Ulysse.

Найти сайт, который предоставит услугу бесплатного скачивания предельно просто - достаточно вбить в строку поиска Яндекса или иной поисковой системы название программы с отметкой «Скачать». Можно выполнить расчет освещенности и «вручную».

Изначально следует определить, сколько именно «освещённости» требуется для помещения, чтобы создать комфорт для зрения. Измеряется освещенность в люксах (lx, Lux). Для этого следует воспользоваться данными, зафиксированными в СНиП 23-05-95.

• Определим, какая мощность светильника потребуется для освещения комнаты, используя формулу Р = (р x S):N , где

1. N - количество светильников
2. S - квадратные метры площади комнаты;
3. р - удельная мощность освещения (W/m²);
4. Р - требуемая мощность светильника.

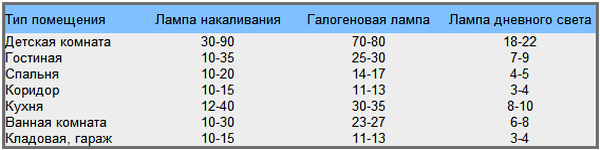

• Используя данные таблицы найдем нужную удельную мощность освещенности.

• Выполним расчёт. Предположим, площадь спальни двадцать квадратных метров. Используются для освещения люминесцентные лампы. Площадь 20m² умножается на коэффициент 4-5. Для создания комфортной освещенности в спальне понадобится светильник с люминесцентными лампами суммарной мощности 80-100 W.

Более точные расчеты освещенности конкретного места в комнате выполняются c учетом обратно пропорционального уменьшения значений освещенности от квадрата расстояния до точки искомой поверхности.

Какая потребуется мощность светильников для создания желаемой освещенности в зависимости от площади комнаты, также можно посмотреть в таблице.

Производя расчёты желательно учитывать, что наиболее комфортным для зрения в домашних условиях является освещенность в пределах около 200 lx, при условии, что дизайн комнаты выполнен в светлых тонах.

Профессионалы применяют более точные, но при этом и много более сложные вычисления по различным методикам для расчетов освещённости в любом конкретном месте помещения. Узнать, как это происходит можно из видеоролика.

В каждом доме или квартире имеется свое освещение, без люстр и светильников не обойдется ни один современный человек. В этой статье мы расскажем какие виды светильников существуют на рынке, в чем их разница, особенности характеристик и варианты применения.

Виды светильников

Люстры потолочные
Этот тип светильников отличается компактностью и используются для общего освещения небольшой комнаты. Такие источники света отлично подходят для помещений с низким потолком. Компактные люстры зачастую используют для освещения коридоров и ванных комнат. А огромное количество различных дизайнов позволяет подобрать потолочную люстру и в комнату в любом стиле.

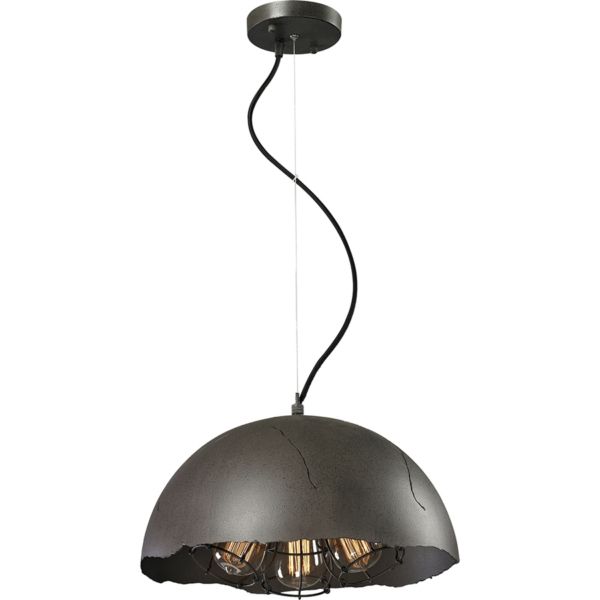

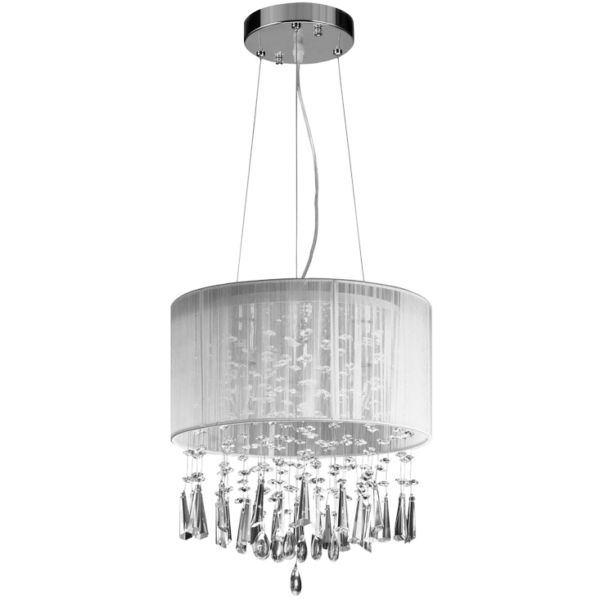

Люстры подвесные
Эти люстры также предназначены для общего освещения комнаты. Но в отличии от потолочных они гораздо массивнее и крупнее по размеру. Подвесные люстры играют также декоративную роль в интерьере комнаты, поэтому выбирать их необходимо в соответствии со стилем комнаты и дизайнерским решением.

Подвесы -
это светильники со специальными подвесными конструкциями. Эти светильники крепятся с помощью специального торса, длину которого можно регулировать. Иногда вместо троса может быть просто шнур или даже цепь. Подвесы в основном используют на кухне либо в столовой для выделения определенной зоны в интерьере.

Напольные торшеры -
это светильники для местного, декоративного освещения, а некоторые типы светильников способны осветить почти всю комнату. Они бывают со столиком, с дополнительной лампой, на «одной ноге» и на треноге. Торшеры устанавливают в залах, гостиных и иногда в просторных спальнях.

Настольные лампы
в основном используются для локального, декоративного или рабочего освещения конкретной зоны. Они бывают с креплением, с прищепкой, на «гибкой ножке», которая позволяет направить световой поток в нужном направлении. Настольные лампы применяются для освещения рабочей поверхности, письменного стола. Еще часто настольные лампы устанавливают в спальнях в качестве прикроватных светильников.

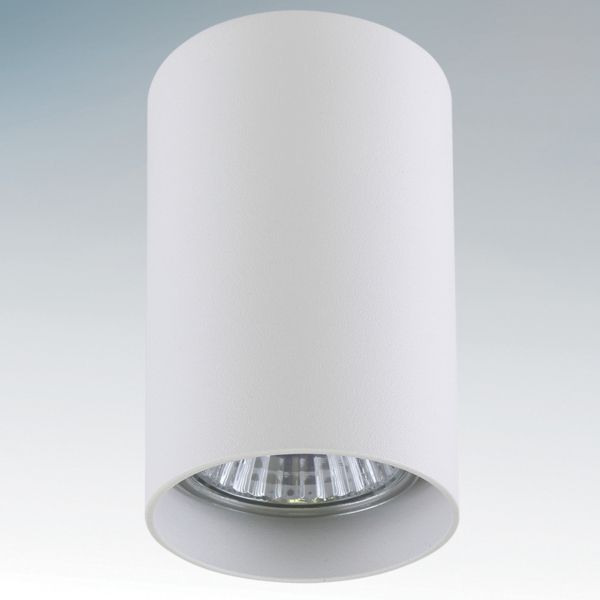

Точечные светильники
очень популярны в современных интерьерах и выполняют функцию общего освещения. Они бывают встраиваемые и накладные. Встраиваемые светильники монтируют в потолок, накладные устанавливают без сверления потолка, многие модели подходят для комнат с натяжными потолками. Точечные светильники очень компактные. Их встраивают по всей площади потолка обеспечивая качественное общее освещение в любой комнате. Они подойдут для абсолютно любого помещения. Зачастую их используют для освещения гостиной, коридора, ванной комнаты и офиса.

Поворотные споты
представляют собой небольшой светильник с одним или несколькими лампочками. Светильники на споте крепятся на кронштейне и могут при необходимости направляться в разные стороны за счет поворотной конструкции. Споты - это светильники для локального и декоративного освещения. Их устанавливают комнатах для освещения небольшой зоны, к примеру, возле кресла для чтения, на стене по краям дивана, либо в ванной комнате возле зеркала.

Трековые системы
представляют собой несколько ламп, которые крепятся на специальный каркас - шинопровод. Трековые системы относятся к категории точечного освещения.

Подсветки
используются для освещения конкретной зоны либо элемента комнаты, например, для освещения картины, зеркала в коридоре или ванной комнате. Также подсветка широко распространена при создании ландшафтного дизайна, где выполняет декоративную функцию

Какие бывают светильники мы рассказали, теперь дадим несколько важных советов по выбору осветительных приборов:

• В большие комнаты следует приобретать либо несколько точечных светильников, либо одну большую люстру в сочетании с торшером или спотом для освещения зоны чтения и отдыха.
• Для того чтобы освещенность в комнате была достаточной, надо учитывать площадь, высоту потолков и дизайн (цветовое решение) интерьера.
• Выбирая светильники в ванную и кухню, нельзя забывать о повышенной влажности в этих помещениях. Для таких комнат предусмотрены специальные влагозащищенные светильники.
• Хотите создать комфортное освещение - дополняйте основной свет локальным, при чем на разных уровнях. Используйте бра, настольные лампы и подсветки, так вы сможете создать наиболее комфортную для восприятия освещенность комнаты.

Светильником называется осветительный прибор, осуществляющий перераспределение светового потока лампы внутри значительных телесных углов.

Светильник состоит из лампы и арматуры (в практике термин «арматура» выходит из употребления).

Светотехническими характеристиками являются их кривые силы света, соотношение потоков, излучаемых в нижнюю и верхнюю полусферы, коэффициент полезного действия (для светильников с люминесцентными лампами к.п.д. указывается с учетом снижения световой отдачи лампы из-за повышенной температуры в полости светильника) и защитные углы (рис. 0) Реже используются яркостные характеристики (габаритная и максимальная яркость, кривые распределения яркости) и коэффициент усиления.

Светильники разделяются на классы в зависимости от того, какую долю всего потока светильника составляет поток нижней полусферы. Светильники относятся к классу прямого света (П), если эта доля больше 80%, преимущественно прямого света (Н), если она составляет 60-80%, рассеянного света (Р) - 40-60%, преимущественно отраженного света (В) - 20-40% и отраженного света (О) - менее 20%.

Также установлено семь типовых кривых силы света (рис. 1): концентрированная (К); глубокая (Г); косинусная (Д); полуширокая (Л); широкая (Ш); равномерная (М); синусная (С).

Основным признаком, определяющим тип кривой, является коэффициент k ф, т.е. отношение максимальной силы света светильника к средней арифметической для данной плоскости.

Рис. 1. Типовые кривые силы света : К - концентрированная; Г - глубокая; Д - косинусная; М - равномерная; Л - полуширокая; Ш - широкая; С - синусная

Тип кривой силы света может указываться для любой из полусфер и любой из меридиональных плоскостей. Если полусфера и плоскость не указаны, то подразумеваются нижняя полусфера и круглосимметричное светораспределение, а для светильников с двумя плоскостями симметрии - поперечная плоскость.

Кривые силы света, не отвечающие условиям ни одной из типовых кривых, признаются специальными.

Светильники классифицируются также по степени защиты от пыли, воды и взрыва.

Каждому светильнику, за исключением светильников специального назначения и для установки на транспорте, присваивается шифр (условное обозначение).

Структура шифра: 1234-5x6-7-8, где:

1 - буква, обозначающая источник света (Н - лампы накаливания общего применения, Р - ртутные лампы типа ДРЛ, Л - прямые трубчатые люминесцентные лампы, И - кварцевые галогенные лампы накаливания, Г - ртутные лампы типа ДРИ, Ж - натриевые лампы, К - ксеноновые лампы);

2 - буква, обозначающая способ установки светильника (С - подвесные, П - потолочные, Б - настенные, В - встраиваемые);

3 - буква, обозначающая основное назначение светильника (П - для промышленных предприятий, О - для общественных зданий, У - для наружного освещения, Р - для рудников и шахт, Б - для бытовых помещений);

4 - двузначное число (01-99), обозначающее номер серии;

5 - число, обозначающее количество ламп в светильнике (для одноламповых светильников число 1 и знак «х» не ставится, а мощность указывается непосредственно после тире);

6 - число, обозначающее мощность ламп в ваттах;

7 - трехзначное число (001-999), обозначающее номер модификации;

8 - обозначение климатического исполнения и категории размещения светильников по ГОСТ 15150-69.

Климатическое исполнение указывается буквами (У - для районов с умеренным климатом, Т - для районов с тропическим климатом).

Категория размещения определяет место размещения светильников при эксплуатации: 1 - на открытом воздухе; 2 - под навесами и другими полуоткрытыми сооружениями; 3 - в закрытых неотапливаемых помещениях; 4 - в закрытых отапливаемых помещениях; 5 - в сырых помещениях.

Наряду с условным обозначением светильникам могут присваиваться наименования (собственные имена), например «Астра-1» (НСП01x100/ДО3-01-У4).

2. Выбор светильников

Выбор светильника производится на основе учета требований:

· светотехнических;

· экономических, в том числе энергетических;

· связанных с условиями среды;

· эстетических (в определенных случаях).

Для уменьшения слепящего действия выбираются светильники с защитным углом или со светорассеивающими стеклами.

При необходимости уменьшения отраженной блескости применяются также светильники с рассеивателями, а в особых случаях светильники выполняются в виде больших диффузных поверхностей, светящих отраженным или пропущенным светом.

При необходимости освещения высокорасположенных поверхностей применяются светильники, имеющие достаточную силу света в направлениях, примыкающих к горизонтали, а иногда и выше последней.

Исключительное значение имеет создание достаточной яркости потолков и стен освещаемого помещения. Поэтому, если эти поверхности имеют хороший коэффициент отражения, нецелесообразно применение светильников преимущественно прямого или рассеянного света, а при специальных требованиях к качеству освещения - также преимущественно отраженного света. Так, в помещениях для работы общественных и административных зданий следует применять светильники, излучающие в верхнюю полусферу не менее 15% своего потока. При необходимости повысить вертикальную освещенность в любой точке помещения следует избегать применения светильников с высокой концентрацией потока, используя главным образом светильники с типовыми кривыми Д, а в отдельных случаях - М.

При необходимости осветить определенные вертикальные поверхности светильники локализуются, а в некоторых случаях применяются светильники одностороннего светораспределения или устанавливаются наклонно.

В отдельных случаях к светораспределению предъявляются специальные требования.

При выборе решений и при проектировании сложных объектов выбор наиболее экономичного светильника обосновывается полным экономическим сопоставлением. Чаще ограничиваются сопоставлением мощности, необходимой для решения данной задачи, при различных типах светильников; зачастую же наиболее экономичный тип светильника является очевидным.

Энергетическая экономичность светильника (т.е. величина, обратная потребляемой мощности) определяется полезной световой отдачей - произведением коэффициента использования на световую отдачу применяемых ламп. Это при лампах накаливания повышает энергетическую эффективность светильников большой номинальной мощности и компенсирует пониженный коэффициент использования светильников с широким светораспределением, так как такие светильники располагаются на больших, чем другие, расстояниях, что требует увеличенной единичной мощности ламп.

При выборе светильников по условиям среды обязательны требования к исполнению их в пожароопасных и взрывоопасных помещениях.

В остальных случаях предоставляется известная свобода выбора, тем более что часто повышенная надежность светильника сопровождается увеличением его стоимости и усложнением обслуживания, а такие характеристики помещения, как «пыльное» или «с химически активной средой», очень широки и в пределах каждой из них качество и свойство пыли, газов и т.п. могут быть весьма различными.

В сухих, влажных, сырых и жарких помещениях допустимо любое исполнение светильников, но в сырых помещениях корпус патрона должен быть из изоляционных, влагостойких материалов, а в жарких помещениях все части светильника должны быть из материала необходимой теплостойкости.

В жарких помещениях применение светильников с замкнутыми стеклами следует ограничивать, если же оно неизбежно, то в люминесцентных светильниках необходимо устанавливать высокотемпературные амальгамные лампы, а в светильниках с лампами накаливания - принимать мощность ламп на ступень ниже номинальной.

В особо сырых (а отчасти и в сырых) помещениях слабым местом светильников является узел ввода провода в светильник, поэтому здесь необходимы светильники, имеющие уплотненный или раздельный для каждого провода ввод.

В пыльных помещениях, в зависимости от количества и характера пыли, допустимы полностью и частично пылезащищенное или пыленепроницаемое исполнение.

При этом из характерных конструктивных схем полностью пылезащищенных (пыленепроницаемых) светильников лучшей является схема с уплотненным стеклом на выходном отверстии, средней - с рассеивателем без отражателя, худшей - с отражателем и рассеивателем.

В отдельных случаях в малопыльных помещениях допустимы и открытые светильники, в первую очередь со свободным протоком воздуха через отражатель.

Пылезащищенные (пыленепроницаемые) светильники, как правило, обеспечивают и высокую степень защиты от воды (за исключением кососветов и открытых сверху светильников), а также, поскольку они удовлетворяют многим требованиям, предъявляемым к светильникам в химически активных средах, допустимы в большинстве помещений с тяжелыми условиями среды.

Дополнительно надо учитывать следующее:

· в условиях частых заливов (водой, пульпой, растворами) рекомендуются светильники с боковым вводом, а также светильники с отражателями;

· при гидравлической уборке пыли, когда струя воды может попасть на светильник (особенно в помещениях небольшой высоты), рекомендуется ввиду отсутствия специальных струезащитных светильников применение люминесцентных светильников с рассеивателями, а в отдельных случаях - и с открытыми лампами;

· в условиях особой сырости и химически активной среды предпочтительны светильники с неметаллическими корпусами и отражателями (пластмассовыми, из стеклопластика и др.), из металлических же корпусов предпочтительны литые из алюминиевых сплавов, а не штампованные стальные. При особой опасности поражения током (например, в душевых) следует применять светильники только с неметаллическими корпусами;

· поскольку ПРА в химически стойком исполнении не выпускаются, следует считать допустимым применение в химически активных средах обычных ПРА.

· учитывая разнообразие химически активных сред, необходимо выбор типа светильника осуществлять с учетом эксплуатации тех или иных светильников в условиях, аналогичным данному помещению. В частности, необходимо учитывать, что алюминий неустойчив к щелочам, сталь - к кислотам, пластмасса, стеклопластик, фарфор более устойчивы в большинстве химических сред, чем металлы, и т.д. Самые стабильные светотехнические характеристики в пыльных помещениях имеют стальные отражатели, покрытые силикатной эмалью горячего эмалирования, к ним приближаются алюминиевые зеркализованные отражатели, на последнем месте стоят алюминиевые незеркализованные отражатели, а также алюминиевые отражатели, покрытые эмалевой краской.

В тяжелых условиях среды в целях повышения стабильности светотехнических характеристик рекомендуется применение в светильниках ламп с внутренним отражающим слоем.

В пыльных помещениях следует ограничивать применение светильников с защитными сетками, решетчатыми затенителями и другими элементами, способствующими запылению.

В лечебных учреждениях, в первую очередь в помещениях операционных, перевязочных, конструкция светильников должна обеспечивать легкую очистку, ограничивать накопление пыли. Этому требованию удовлетворяют, например, светильники со сплошными рассеивателями. Светильники таких же конструкций должны устанавливаться в ряде помещений электронной и радиотехнической промышленности.

На пищевых предприятиях должно быть исключено выпадание ламп из светильника, что достигается применением сплошных рассеивателей, решетчатых затенителей, защитных стекол, патронов с накидными гайками и др.

Таблица 2.1. Выбор светильников в пожароопасных помещениях

Источник света	Классы помещений	Исполнение светильников и характерные требования к светильникам для данного класса помещений	Дополнительные требования к светильникам в помещениях всех классов
Лампы накаливания и ДРЛ		Полностью пылезащищенное или пыленепроницаемое	1. Исключается выпадание ламп из светильника и на его горючие части, что достигается применением светильников со сплошными колпаками из силикатного стекла (для ламп ДРЛ, как вариант, наличие металлической сетки или держателя).
	П-II с местным нижним отсосом
Люминесцентные лампы		Полностью или частично пылезащищенное или пыленепроницаемое	1. ПРА и стартеры располагаются в негорючей полости. 2. Ввод в светильник выполняется кабелем с негорючей оболочкой или проводами в металлической трубе, металлорукаве или изоляционной негорючей трубке.
	П-II с местным нижним отсосом
	Складские помещения П-Iа с ценными горючими материалами или ценными материалами в горючей упаковке	Любое. Отражатели и рассеиватели из негорючих материалов

3. Общая характеристика сортамента светильников

Сортамент светильников крайне неустойчив, поэтому своевременную и полную информацию о них получить трудно.

Светотехнические характеристики светильников иногда не сообщаются вообще, часто же приводятся в виде, не пригодном для сколько-нибудь точных расчетов. Данные, поступающие из разных источников, оказываются противоречивыми, а иногда - явно не достоверными.

Разработка и выпуск светильников идет в данное время по пути создания унифицированных серий. Каждая серия объединяет светильники, имеющие общие конструктивные особенности, и может содержать осветительные приборы для разных областей применения с различными светотехническими характеристиками. Светильники каждого типа данной серии могут иметь несколько типоразмеров, отличающихся количеством и мощностью ламп, а в пределах каждого типоразмера иметь несколько модификаций, определяемых примененным материалом и формой рассеивающих и экранирующих элементов, характером обслуживания (сверху или снизу), способом подвески (на трубу, на крюк, на монтажный профиль, на трос и т.д.), способом присоединения к питающей сети (через штепсельный разъем, клеммник или непосредственно к патрону), схемой включения (по бесстартерной или стартерной схемам), и т.д.

Конструкции большинства современных светильников предусматривают встроенный штепсельный разъем (типа ШСС или ШСВ для светильников с лампами накаливания и ДРЛ и типа ШРС - для светильников с люминесцентными лампами) или клемник, обеспечивающие удобный и безопасный монтаж и эксплуатацию светильников, присоединение к ним сетевых проводов как с медными, так и с алюминиевыми жилами сечением до 4 мм2, возможность внутренней зарядки светильника непосредственно на заводе-изготовителе.

Конструкции многих современных светильников с люминесцентными лампами обеспечивают:

· не только индивидуальную установку, но и стыкование в линию;

· использование корпусов светильников в качестве магистрального короба для прокладки проводов и крепления к строительным основаниям (светильники с двумя лампами и более допускают прокладку до 8 проводов сечением до 4 мм2 отдельными пучками для рабочего и аварийного освещения);

· ввод проводов как с торца, так и сверху;

· присоединение к магистральным проводам без их разрезания с помощью штепсельного разъема (типа ШРС), встроенного в корпус светильника;

· исключение самопроизвольного выпадания ламп;

· легкий съем и откидывание отдельных узлов светильника: экранирующих решеток, рассеивателей, отражателей, панелей с пускорегулирующей аппаратурой (ПРА).

При стыковке светильников в линию существенно улучшается внешний вид осветительной установки, уменьшается число точек крепления (как правило, для стыкованных линий - одно крепление на светильник).

Если расстояние между возможными точками крепления ряда превышает длину светильника, то необходима дополнительная несущая конструкция: прямоугольная труба, водогазопроводная труба большого диаметра, монтажный профиль, профильная сталь и т.д.

Дельта, Дельта I, Дельта +, Дельта I+, Дельта V, Дельта IV, Дельта H . Предназначены для местного освещения в жилых и административных помещениях. Рекомендуется применять, в первую очередь, при освещении дошкольных и школьных помещений, а также рабочих мест, где выполняются работы высокой точности или имеется компьютер. Светильники выпускаются на струбцине и на подставке. За счет встроенного электронного пускорегулирующего аппарата имеют ряд преимуществ:

Полностью устранено мерцание лампы;

Отсутствие акустического шума;

Высокое качество освещения, снижающее утомляемость;

Лампа работает на повышенной частоте - 40 кГц, безопасной для зрения человека.

Крепление: Дельта, Дельта I, Дельта + - струбцина, Дельта I+, Дельта V, Дельта IV - подставка, Дельта H - при помощи планки.

Альфа 36 . Предназначен для дополнительного освещения рабочих зон (при пайке, проверке и т.д.). Универсальная электронная плата позволяет использовать один вход светильника на 3 напряжения. Крепление:

Альфа-авто, Альфа + . Предназначен для освещения рабочих зон и зон отдыха в жилых, торговых и административных помещениях, для продления солнечного дня комнатным растениям, для подсветки аквариумов, а также для местного освещения отсеков автомобиля.

Габаритные размеры: Альфа-авто - 195x65x50 мм, Альфа + -

Масса: Альфа-авто - 0,85 кг, Альфа + - 0,95 кг. Крепление: устанавливается на любую горизонтальную или вертикальную поверхность через переходную планку или посредством зажима-прищепки.

Риглет . Предназначен для местного освещения жилых и административных помещений. Может быть использован в мебельных гарнитурах для подсветки посуды, освещения рабочих зон современных кабинетов и кухонь. Возможна адаптация входного напряжения питания под конкретные условия потребителя в диапазоне от 12 до 220 В как переменного, так и постоянного тока.

Габаритные размеры: 280x75x27 мм.

Масса: 0,18 кг.

ОМЕГА . Предназначен для общего освещения лестничных пролетов и площадок, коридоров, различных вспомогательных помещений в современных и административных зданиях, подземных переходах и других местах временного пребывания людей. На базе светильника «Омега» изготавливаются аварийные светильники с надписями «Вход», «Выход» и т.п. Корпус светильника выполнен по

«антивандальной» технологии. Он изготовлен из пластика высокой прочности, лампа закрыта рассеивателем из ударопрочного поликарбоната. Это позволяет защитить светильник от механических воздействий, в том числе и от злонамеренного повреждения.

Габаритные размеры: 310x130x60 мм.

Масса: 0,18 кг.

ГАММА, ГАММА 1 . Предназначены для местного освещения рабочих мест в жилых, учебных и административных помещениях, В светильниках используются компактные галогенные лампы мощностью от 20 до 50 Вт. Питание лампы осуществляется электронным трансформатором, находящемся в основании плафона. Метод крепления: на струбцине и подставке.

Гамма-H . Предназначены для местного и общего освещения жилых, учебных и административных помещений. В светильниках используются компактные галогенные лампы мощностью от 20 до 50 Вт. Питание лампы осуществляется электронным трансформатором, находящемся в основании плафона.

Метод крепления: настенный.

Гамма-мини . Используется для подсветки витрин, стендов и т.п. Предназначены для местного и общего освещения жилых, учебных и административных помещений. В светильниках используются компактные галогенные лампы мощностью от 20 до 50 Вт. Питание лампы осуществляется электронным трансформатором, находящемся в основании плафона.

Метод крепления: на подставке.

Таблица 3.1.

Тип светильника	Техническая характеристика							Конструктивные особенности
	Напряжение, В	Мощность, Вт	Частота преобразования, кГц	Класс защиты	Тип лампы
		не более 13				С электроникой		двухзвенный пантограф
						С дросселем
						С электроникой
Дельта I++						С дросселем
						С электроникой		однозвенный пантограф
						С дросселем
						С электроникой		настенный
								Зажим-прищепка может использоваться для закрепления различных предметов (календарей, чертежей, записок и т.д.)
Альфа-авто
						Электронное
					Кварцево-галогенная 12 В	Электронный трансформатор
								Плафон светильника вращается в любом направлении
					Кварцево-галогенная 12 В	Электронный трансформатор
Гаммамини

Таблица 3.2. Светильники с лампой накаливания

Тип светильника	Мощность лампы, Вт	Количество ламп, шт		Класс защиты	Примечание
НПБ 64-2х60-012 «Таблетка»
НПО 24-2х60(НБ-103 «Ракушка»
НПО 22-100-001 «Конус»					«таблетка-конус»
НПО 22(24)-100 «Цилиндр»					«таблетка-цилиндр»
НББ 01-60 «таблетка»
НПБ01-60-122 «таблетка»
НПО 22 100 «таблетка»
НПО 01 2х60/НПО 22-2х60					«таблетка-цилиндр»
НСО 17-150-002 «Люцетта»					Подвес - «Люцетта»
НСО 17-150-003 «шар»					Подвес - «шар»
					Для ванной комнаты
Светильник 20-0001-003					Для ванной комнаты
НСП 02-100-003(с решеткой и без)					«Желудь»
НСП 41-200-003 (с решеткой и без)					«Желудь»
НСП 11-100-614					«Желудь» с коробкой
НСП 11-200-614					«Желудь» с коробкой
НСП 11-500-002 (без решетки)					Подвесной
					«Палубный»
«Селена» 32А
					Для саун Т мак. =125 °C
					Подвесной «шар»
					Подвесной «бочонок»
					Настенный «шар»
					Наклонный «шар»
Светильник 51-0025-002					С металлической решеткой
Светильник 52-1019-405					С пластмассовой решеткой
Светильник 52-1019-402
Светильник 52-1001-4101					С металлической решеткой
Светильник 55-1002-402
Светильник 50-0008-001
Светильник 50-0008-005
Светильник 55-1002-405

Таблица 3.3. Светильники для промышленных помещений и складов

Тип светильника	Назначение	Тип лампы	Мощность лампы, Вт	Количество ламп, шт		Класс защиты	Примечание
РСП 04В-250-111							Со стеклом
РСП 04В-400-111							Со стеклом
НСП 20-500-111	Для ангара	Накаливания					Со стеклом
РСП 16-400-001	Для ангара
РСП 12-700-001	Для ангара						Со стеклом. Поставляется без ПРА
РСП 10-250-001	Для ангара						Без стекла. Поставляется без ПРА
	Настенный

Таблица 3.4. Светильники взрывобезопасные

	Мощность лампы, Вт	Количество ламп, шт		Класс защиты	Класс взрывозащиты	Примечание
ВЗГ-200АМС
						С решеткой

Таблица 3.5. Светильники с люминесцентными лампами

Напряжение, В

Частота, Гц

Мощность лампы, Вт

Количество ламп, шт

Габариты

Масса, кг

Степень защиты

Климатическое исполнение

Корпус - листовая сталь, окрашенная белой эмалью, торцевые крышки - ударопрочный полистирол белого цвета; крепятся к корпусу винтами; рассеиватель - листовой полистирол белого цвета, матовый, гладкий или полупрозрачный рифленый сотовый

ЛПО 01-20-038

БЕТТА-2 ЛПО 01-2х20-037

БЕТТА-4 ЛПО 01-2х40

Корпус изготовлен из стали, окрашенной белой эмалью. Светильник имеет одноили двухламповое исполнение с использованием люминесцентных ламп

АЛЬФА-1 ЛПО 12-2х40

АЛЬФА-2 ЛПО 12-2х20

Светильник снабжен формованным рассеивателем

ЛПБ 31-11-006

Предназначен для освещения лестничных клеток, подземных переходов и др. Рассеиватель выполнен из ударопрочного материала

СИГМА-1 ЛПП 01-2x20-018

СИГМА-1 ЛПП 01-2x40-040

Пыле-, брызгозащенный пластиковый светильник. Рассеиватель, изготовлен с добавками полиестерина, не пропускает ультрафиолетовое излучение (не желтеет)

ЛСП 16 2х40-001, 002

Светильник люминесцентный, предназначен для общего освещения влажных, пыльных (в т.ч. пожароопасных невзрывоопасных зон) помещений по ТУ208РСФСР214-84. Светильник с рассеивателем и с отбортовкой. 001 - установка на потолок. 002 - установка на короб КЛ и шинопроводы ШОС-67 и ШРМ-75

ЛСП 16 2х20-003, 004

Светильник люминесцентный, предназначен для общего освещения влажных, пыльных помещений по ТУ208РСФСР214-84. 003 - установка на потолок. 004 - установка на короб КЛ и шинопроводы ШОС-67 и ШРМ-75

ЛПБ 77-2х20-001 «Свет», 002 «Свет-2»

Светильник потолочный с двумя люминесцентными лампами, без шнура и выключателя, компенсированный, рекомендуется для общего освещения жилых помещений. Рассеиватель из пластика прозрачного рифленого, может быть изготовлен из оргстекла замутненного гладкого

ЛПО 63-2х40-001

Светильник потолочный с двумя люминесцентными лампами, предназначен для общего освещения общественных зданий. Рассеиватель из пластика прозрачного рифленого или оргстекла замутненного гладкого

Светильник настенный, люминесцентный, для общего освещения функциональных зон и помещений по ГОСТ 8670-87 со шнуром и выключателем. Рассеиватель из оргстекла белого непрозрачного рифленого с одним орнаментом

ЛББ 99-20-002

Светильник потолочный (настенный), люминесцентный, для общего освещения функциональных зон и помещений по ГОСТ 8670-87 без шнура и выключателя. Рассеиватель без орнамента. По договоренности могут быть изготовлены из цветного оргстекла рифленого или гладкого

ЛББ 107-36-001

Светильник со шнуром и выключателем. Рассеиватель из оргстекла белого непрозрачного рифленого

ЛПБ 71-36-УХЛ4

Светильник потолочный (настенный), люминесцентный без шнура и выключателя. Рассеиватель без орнамента

ЛББ 106-18-001 УХЛ4

Светильник настенный, люминесцентный для общего освещения функциональных зон и помещений по ГОСТ 8670-87 со шнуром и выключателем. Рассеиватель плоский, поворотный белого непрозрачного рифленого с двумя орнаментами

PE 2х36/ЛПП 02

ЛСП 16 2х36/40

ЛСП24 2х36/40

ЛСП22 2х65/80

PE 1х36/ЛПП 02

Рис. 2. Внешний вид светильников : 1 - ЛПО 01-20; ЛПО 01-2х20; 2 - ЛПО 01-40; ЛПО 01-2х40; 3 - ЛПО 01-20-038; 4 - БЕТТА-2 ЛПО 01-2х20-037; 5 - БЕТТА-4 ЛПО 01-2х40; 6 - АЛЬФА-1 ЛПО 12-2х40, АЛЬФА-2 ЛПО 12-2х20; 7 - ЛПБ 31-11-006; 8 - СИГМА-1 ЛПП 01-2x20-018

Таблица 3. Светильники люминесцентные потолочные

Тип светильника	Напряжение, В	Мощность лампы, Вт	Количество ламп, шт				Степень защиты	Примечание
ЛПО46 2х36-002
ЛПО46 2х36-006
ЛПО46 2х36-007
ЛПО 2х40-001
								С рефлектором
ЛПО 2х20-001
ЛПО 16 1х40-005
ЛПО 1х40-001
								С рефлектором
ЛПО 1х20-001
ЛПО 4х40-002
ЛПО 4х20-002

Таблица 3.7. Светильники люминесцентные встраиваемые

Тип светильника	Напряжение, В	Мощность лампы, Вт	Количество ламп, шт			Примечание
						Растровый
						Растровый
						Матовый растр
ЛВО13 4х18-004						Растровый
ЛВО13 4х18-001						Растровый
						Кристаллический рассеиватель
						Растровый

3.2. Светильники наружного освещения с газоразрядными лампами высокого давления

Предназначены для освещения дорог и улиц, площадей, малых дорог, садов, скверов и парков, подземных переходов. Светильники антивандальные, рассеиватели изготовлены из ударопрочных светотехнических материалов. Основные несущие элементы конструкции коррозиеустойчивые.

Таблица 3.8. Светильники наружного освещения антивандальные

Напряжение, В

Частота, Гц

Тип лампы

Мощность лампы, Вт

Количество ламп, шт

Габариты

Масса, кг

Класс защиты от поражения электрическим током

Степень защиты

Климатическое исполнение

ЖТУ 51-70-029

РТУ 51-125-027

РТУ 51-125-028

Светильники для освещения парков, садов и скверов. Рис. 3.1

ЖТУ 51-70-019

РТУ 51-125-017

РТУ 51-125-021

Светильники для освещения парков, садов и скверов. Рис. 3.2

ЖПУ 51-70-022

Является универсальным светильником. Рис.83.3

ЖКУ 51-150-011

РКУ 51-250-018

РКУ 51-250-020

Светильники предназначены для освещения дорог, площадей, улиц и пешеходных переходов. Корпус изготовлен из полижгера, усилен стекловолокном, поликарбонатная крышка обеспечивает высокий КПД и сопротивление ударам.

Таблица 3.9. Светильники наружного освещения

	Напряжение, В	Частота, Гц	Тип лампы	Мощность лампы, Вт	Количество ламп, шт	Примечание
РКУ12-125-002						Без стекла
						Со стеклом
РКУ30-125-001						Со стеклом
РСУ17-125-001						Подвес-трос
РКУ08-250-004						Без стекла
РКУ08-250-003
						Без стекла
РСУ17-250-001						Подвес-трос
						Без стекла
РКУ-03-400-004						Без стекла
						Без стекла
						Плоское стекло
						Со стеклом
ЖКУ16-250-001
ЖКУ15-400-001
ЖТУ08-100-001						Парковый
ЖТУ18-100-001						«Александрийский сад»
РТУ-06-125-004
РТУ11-125-004						Парковый. Светильник «Шар»
						Парковый
РТУ06-125-006						Парковый
РТУ17-250-002						«Александрийский сад»
РТУ18-125-001						«Александрийский сад»

Понятие светильника

Для распределения снегового потока в нужном направлении и зашиты от слепящего действия электрические лампы устанавливаются в арматуре. Лам- па вместе с арматурой называется светильником. Арматура перераспределяет световой поток в нужном направлении, защищает источник света от пыли, влаги и др. Светильники располагают по возможности в местах, удобных и безопасных для обслуживания. Типы светильников выбираются в зависимо-сти от характера окружающей среды, высоты подвеса, светотехнических требований и интерьера помещения.

Для защиты глаз наблюдателя от слепящего действия раскаленной нити лампы накаливания каждый светильник должен иметь определенное значе-ние защитного угла (рис. 10.1).

Светильники предназначены для рассеивания света ламп накаливания (устранения слепящего эффекта) и придания эстетических форм освети- тельной системе. Защита от слепящего действия ламп в светильниках дости- гается применением светорассеивающих оболочек (рассеивателей), экрани- рующих решеток и колец, а также соответствующим заглублением ламп в арматуре. Этими мерами создается защитный угол, под которым не видны нить накала или светящаяся поверхность лампы, Светильники также пре-дохраняют лампы накаливания от прикосновений к ним, в ряде случаев от попадания влаги, пыли.

Назначение светильников

Правильно собранный светильник делает осветительную систему с лампами накаливания безопасной и эффективной в работе. По типу систем освещения, в которых применяют светильники, они делятся на следующие разновидности, приведенные в табл. 10.1.

Классификация светильников по назначению Таблица 10.1

Разновидности светильников	Назначение
Светильники общего освещения (подвесные, потолочные, настенные, напольные, настольные)	Для общего освещения помещений
Светильники местного освещения (настольные, напольные, настенные, подвесные, п ристраиваемые, встраиваемые в мебель)	Для обеспечения освещения рабочей поверхности в соответствии с выполняемой зрительной работой
Светильники комбинированного освещения (подвесные, настенные, напольные, настольные)	Выполняют функции как светильника общего, так и местного освещения или одновременно обе функции
Декоративные светильники (настольные, настенные)	Выполняют функцию элемента убранства интерьера
Светильники для ориентации - ночники (настольные, настенные)	Для создания освещения, необходимого для ориента- ции в жилых помещениях в темное время суток
Экспозиционные светильники(настольные, настенные, пристраиваемые, встраиваемые, потолочные, подвесные, напольные)	Для освещения отдельных объектов
