Как собрать люстру с одной лампой. Как собрать встраиваемый потолочный светильник? Что такое профессиональная сборка люстры

При оформлении и организации освещения различных помещений применяется подвесной потолочный светильник – люстра. Он предназначен создания качественного бестеневого светового потока по всей площади помещения. Размеры люстры, количество источников света, формы могут быть абсолютно разные. При этом главная её задача равномерное насыщение светом всего помещения. Источник света, применяемый в люстре, может быть:

• Лампой накаливания;
• Люминесцентной лампой (чаще всего компактные энергосберегающие лампочки);
• Лампой и светильником на основе светодиода.

В любом случае люстра обладает и декоративными свойствами, они служат украшением любого жилого или нежилого помещения.

Приобретая или заказывая, данный декоративный светильник стоит задуматься, как повесить люстру.

Как установить люстру

При монтаже любой люстры нужно учесть, что это светильник довольно громоздкий и тяжёлый, поэтому стоит позаботиться о механической части вопроса, то есть как повесить люстру и к чему её прикрепить. Ситуация может быть разной, зачастую в квартирах уже имеются довольно крепкие крючки. Однако, не стоит устанавливать прибор надеясь на прочность старого крючка. Поэтому рекомендуется крепить такие многоламповые светильники с помощью дюбелей или анкеров. Количество дюбелей зависит от веса люстры и её крепления. Желательно перед монтажом разобрать её, и убрать все легко бьющиеся, хрупкие элементы.

Подготовительные работы

Перед тем как произвести монтаж крепления и установить потолочную люстру нужно обеспечить её питание. Как правильно это сделать? Для этого в осветительной системе, которая может быть выполнена с защитным заземлением и без него, найти: фазу, ноль и защитный заземляющий провод. Зачастую заземляющий провод берётся зелёного цвета, если проводка уже сделана то это может выглядеть так, как показано на рисунке.

Заземляющий провод, служащий для защиты людей от поражения электрическим током, должен быть подключён к металлической части люстры если не имеется болта заземления, установленный заводом изготовителем.

Если проводка делается самостоятельно, то питание люстры должно быть выполнено от автоматического выключателя. Поле чего с помощью индикаторной отвёртки или специального пробника нужно определить фазный провод. Эта процедура выполняется для того чтобы именно фазный провод подключить к выключателю. Если проводка уже существует, то нужно включить напряжение, перед этим развести провода отдельно один от другого, чтобы не было короткого замыкания, и аккуратно найти фазный провод на том месте потолка где будет в будущем находиться новая люстра.

Подключение люстры к выключателю

Подключение и монтаж люстры может осуществляться только при отключенном напряжении питания. Электрический ток опасен для здоровья и жизни человека. Самым простым подключением люстры к источнику электрической энергии считается, монтаж и запуск одноламповой люстры к одноклавишному выключателю. При этом нужно всего лишь найти фазный провод, который подключается к выключателю освещения и подсоединить провода в районе установки светильника. После чего заизолировать места соединения. Стоит также учесть, что нельзя соединять медные и алюминиевые провода, так как они вступят в химическую реакцию и произойдёт окисление, что повлияет на контакт в этом месте. Плохое контактное соединение будет греться и рано или поздно обгорит.

Как подключить к люстре двухклавишный выключатель

Для того чтобы подключить люстру к двойному выключателю, нужно понять и разобраться как он устроен. Двойной выключатель имеет один общий вход, который подсоединяется к фазному проводу, и два отходящих контакта идущих к лампочке или группе ламп. Каждый выключатель с 3 выводами ли с двумя имеет контакт, рассчитанный на определённый ток, который указан и на упаковке выключателя и на самом корпусе.

Как подключить люстру с 2 лампами

Если подключать такой источник света к одноклавишному выключателю, то лампы просто подключаются параллельно, но это, в свою очередь, не очень удобно и не экономно. Для того чтобы подключить люстру к двухклавишному выключателю освещения нужно соединить один провод, идущий от одной лампы, с другим проводом от другой, это и будет нулевой провод, который напрямую подключается к распределительной коробке. Такой способ подключения можно обнаружить если с данного источника освещения уже выведены провода. То есть нужно подключить люстру с тремя проводами. Один из них будет общий нулевой (обозначен голубым цветом на рисунке). Проверить это можно мультиметром или любым омметром. Подключение люстры к двойному выключателю обеспечит эффективное и что немаловажно экономное освещение.

Подключение трехрожковой люстры к двухклавишному выключателю

Подсоединение люстры к потолочному светильнику, который состоит из трёх источников света и имеющих так называемую трёхрожковую конструкцию, к одноклавишному выключателю аналогично, как и в ситуации с двумя лампами. Только стоит участь ток нагрузки, поэтому в зависимости от мощности источников светового потока, нужно подбирать и провод. Кстати, формула вычисления тока простая, нужно всего лишь мощность разделить на напряжение питания. Однако провод стоит брать немного с запасом как по длине, так и по сечению, чтобы он не грелся. Если проводка освещения проводится в обычной квартире то на люстру хватит медного провода 1 мм2, данный провод выдержит эту нагрузку. Трёхрожковую люстру рекомендуется подключать через двухклавишный выключатель. Тем самым можно будет скомпоновать включение лампочек - от одной клавиши загораются две, а от другой одна. Если включены обе клавиши горят все три лампы. Опять же фазные проводники от источников световой энергии подключаются через выключатель.

Как подключить люстру с 5 лампами

Подключение люстры с пятью лампами можно считать аналогично с подключением трёх и четырёх ламповой, всё зависит от количества клавиш выключателя. Если он один то подключение источников освещения происходит параллельно. Если задействован двухклавишный или трёхклавишный выключатель, то стоит разделить лампы на группы. При подключении пятирожковой люстры к двухклавишному выключателю нулевой проводник у всех ламп остается общий. Управление освещением через выключатель происходит подачей фазы на определённую группу.

Стоит также заметить что монтаж от коробки до светильника лучше производить цельными проводниками без скруток, это правило нужно выполнять не только если выполнять подключение пятирожковой люстры к двухклавишному выключателю, но и абсолютно любого светильника. Соединение в разъединительной коробке и подключение в люстре лучше выполнять через так называемые клемники. Зажим проводников в них происходит посредством болтового соединения или же специального механизма с защёлкой.

Как подключить люстру с пультом

Довольно модными и удобными являются люстры с управлением от дистанционного пульта. Такой вид светильника зачастую оснащен светодиодной или же неоновой светоизлучающей аппаратурой. Именно такой свет считается очень экономичным, но он не рассчитан на напряжение 220 вольт. Для этого внутри или отдельно имеется устройство, называемое драйвер и выполняет не только понижающую функцию, но ещё и стабилизацию, защиту от короткого замыкания. Светодиодную люстру с пультом управления на расстоянии отличает наличие изменения освещенности (мощности светильника), изменение спектра освещения (холодный или тёплый оттенок), таймера, и звукового индикатора для поиска пульта.

Подключение люстры с пультом управления необязательно означает, что не нужно ставить выключатель освещения. Но подключение люстры с двухклавишным выключателем в данной ситуации не имеет смысла. Просто в данных многоламповых светильниках имеется специальный контроллер работающий на частоте посылаемого сигнала от ПДУ и регулирующий режимы устройства. На рынке можно встретить и отдельно продающиеся контроллеры с пультами на любой вкус и с множеством функций.

В любом случае подключая и монтируя любой светильник на высоте нужно соблюдать правила безопасности не только с электрооборудованием, но и с лестницами, подставками, чтобы установка потолочной люстры прошла без проблем.

Видео о монтаже и подключении люстры

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Сегодня будет фоторепортаж о том, как подключить люстру в домашних условиях. Статья рассчитана прежде всего на тех, кто самостоятельно делает это в первый раз. Воспользовавшись моими советами, вы сэкономите несколько сотен рублей и получите благодарность и уважение членов семейства.

Если же хотите посмотреть, как работают профессионалы – :).

Я уже писал на эту тему статью, . Принципиальное отличие этой статьи – тут люстра крепится не на крюк, а на специальный кронштейн.

Итак, в данном случае было необходимо установить в кухне люстру на потолок вместо старой, вышедшей из моды. Ну а поскольку сейчас “в моде” всё китайское, то и люстра такая же. Люстра эта, установленная и подключенная, (забегая вперед и рекламируя цель статьи) показана на фото в начале статьи.

Как крепятся люстры и светильники

Сейчас все люстры и светильники крепятся такими известными мне способами.

1. Крепление люстры на крюк, который крепится к потолку. Эти люстры будут подвесными, поскольку висят.
2. Через специальный кронштейн. Сперва крепится к потолку кронштейн, потом люстра подключается электрически, потом к кронштейну крепится сама люстра.
3. Через пластиковые держатели-защелки. Так крепятся легкие светильники с одной лампой дневного света.
4. Непосредственного крепления. Через отверстие в светильнике, саморезом или специальным болтом к поверхности.

Старая люстра со снятым колпаком выглядела следующим образом:

Старая люстра на потолке. Легко догадаться, что это кухня.

Люстра висит на крюке, только так раньше вешались все потолочные люстры. Как и следовало ожидать, под изолентой – скрутка жесткий алюминий + многожильная медь . Электрики обычно при этом негодуют, но факт остается фактом – такое соединение при низком токе и влажности может работать десятилетиями, поэтому будем толерантными.

Подписывайтесь! Будет интересно.

Хотя, как повезет – я писал недавно, как мне попило кровь .

Снимаем люстру и отключаем люстру с потолка, вот что остается:

Провод и крючок для монтажа люстры

Видим два провода, это значит, что подключать эту люстру надо будет через выключатель с одной клавишей. Можно и , хотя для кухни это не актуально.

Сразу скажу, что с крючком не заморачиваемся, его можно будет просто загнуть. А вот с проводом надо быть предельно аккуратным, он может легко обломаться, поэтому лишний раз его не гнём.

Сборка и монтаж новой люстры

Люстра, которую мы хотим повесить:

Китайская люстра на потолок. Дизайн нам не важен, главное – крепление.

Это вид сзади, точнее сверху. Важная часть – кронштейн, который будем крепить к потолку в первую очередь.

Кронштейн и декоративные гайки для монтажа люстры

Важно – чтобы потом не мучиться долго на высоте, перед установкой кронштейна для крепления люстры болты тщательно затягиваем, выверяем по длине (для этого используются гайки и шайбы) и по расстоянию между ними. Учесть надо то, что потолок может быть кривым, а длина закручивания декоративных гаек ограничена.

Теперь подошла самая брутальная часть проекта – надо проделать два отверстия в потолочной плите, для этого используем сперва карандаш, затем перфоратор. Дюбеля, саморезы – и кронштейн установлен.

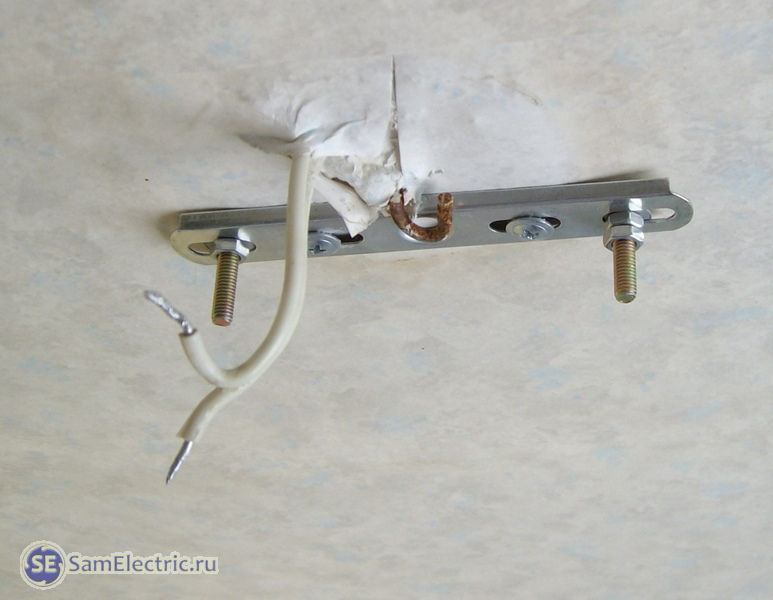

Крепление кронштейна люстры к потолку

Старый крючок загибаем, или обламываем. На фото видно, что потолок в этом месте кривой, поэтому если бы я тянул саморезы посильнее, крепежные болты бы раздвинулись, и я бы потом не смог посадить на них люстру.

Вроде бы очевидные вещи, но лучше о них сказать сейчас, чем вы будете потом отсоединять на высоте тяжелую люстру, спускать её на землю, откручивать кронштейн и корректировать расстояние между болтами.

Подключение люстры к двум проводам

Два провода – значит, выключатель для люстры одноклавишный.

Однако, при прокладке новой электропроводки очень рекомендую в любом случае использовать кабель с тремя жилами. На это две причины. 1) Возможно, в будущем возникнет желание использовать люстру с двумя группами, т.е включать её двумя клавишами. С двумя проводами это сделать невозможно. 2) Провода могут обломаться по разным причинам. И резервный провод будет очень кстати.

На следующем фото показано, как подключить выводы люстры. Это в случае “жесткий алюминий+мягкая многожильная медь” лучше всего делать . Схема подключения люстры проста – подключаются фаза и ноль, лампочки параллельно. Желательно фазу подключать на внутренний контакт патрона. Как правило, это коричневый провод.

Подготовка люстры перед подключением

Могут быть две или три группы освещения. В данном случае можно было бы две лампочки в этой люстре включать отдельно. Для этого нужен двухклавишный выключатель и трехпроводная линия к люстре. Сейчас при монтаже новой проводки так делается везде. Раньше делалось только в больших помещениях.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Подключаем люстру на потолке.

Подключение люстры на потолке

Тут есть одна хитрость. Для комфортного подключения, чтобы не держать тяжелую люстру в руках, используют кусок жесткого провода в качестве временного крепежа . Один конец провода цепляют за кронштейн, другой – за люстру. Люстра висит на временном технологическом креплении , а мы спокойно работаем. В случае с подвесной люстрой этот совет бесполезен – там под рукой штатный крюк. В данном случае люстра очень легкая, я управился и без доп.провода.

Тщательно укладываем провода и клеммники, пространства очень мало. Я развел алюминиевые провода по разные стороны кронштейна.

На данном этапе декоративные гайки должны быть в кармане, чтобы не спускаться за ними.

Монтаж люстры завершен. Убеждаемся, что нет никаких щелей и перекосов. Проверяем прочность крепления люстры. Одеваем плафоны. Вкручиваем лампочки.

Да будет свет!

Как подключить люстру к двухклавишному выключателю

Ко мне обращаются с таким вопросом, поэтому расскажу, как подключить люстру к выключателю с 2 клавишами.

В данном случае из потолка должно торчать три провода, а не 2, как в случае выше. При этом выключатель обязательно должен быть с 2 клавишами, и к нему подходит тоже 3 провода. Входной провод – фаза, два других – “выходы” выключателя на питание двух групп люстры.

Например, если вы хотите подключить люстру на 5 лампами к выключателю на 2 клавиши, то после одной клавиши выключателя идёт провод на первые 2 лампы, после другой – на остальные три.

При этом ноль подключен ко всем лампам люстры постоянно.

Итого, три провода, к которым подключаем люстру с 5 лампами: ноль, фаза 1 (после 1-й клавиши), фаза 2 (после 2-й клавиши).

Удачи, и проверяйте провода на наличие фазы!

Если что-то не понятно, как установить или как подключить люстру – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей .

Неотъемлемой частью декора становится выбор освещения. Современный рынок предлагает широкий выбор люстр, отличающихся по стилю, размеру и количеству рожков. Но самой большой проблемой становится соединение всех элементов светильника в единое целое правильно. Поэтому стоит рассмотреть пошаговую инструкцию, как собрать люстру.

Проверка комплекта

На первый взгляд, содержимое коробки из-под люстры может показаться грудой деталей, мало чем связанных между собой. Тем не менее основные компоненты любой люстры приблизительно одинаковы, что упрощает процесс монтажа.

При вскрытии упаковки стоит соблюсти предельную аккуратность, так как есть риск случайно повредить хрупкие её части. В комплект обязательно входят следующие элементы:

• плафоны;
• рожки;
• корпус;
• клеммники;
• провода;
• крепёжные элементы.

Обязательной составляющей процесса будет проверка наличия всех необходимых деталей. В упаковке обязательно будет находиться документ, содержащий опись всех необходимых для сборки светильника частей. Это позволит избежать недоразумений, возникших по причине недостающей из-за заводского брака детали.

Следующим этапом станет крепление рожков. Для этого на корпусе надо открутить декоративную гайку, а после снять декоративную крышку. С каждого рожка снимается гайка и шайба, которые снова прикручиваются, как только деталь займёт своё место в пазе корпуса.

Когда все рожки оказались на позициях, необходимо проверить идентичность расстояния относительно всех элементов. При необходимости есть смысл внести коррективы. Это принцип, как правильно собрать люстру с тремя рожками, применим и к другим типам светильников.

Соединение проводки при одноклавишном выключателе

Самой сложной частью монтажа люстры является работа с проводкой. Для простоты ориентирования разные группы проводов отличаются по цвету. А разница вариантов в работе зависит от типа выключателя.

Если в этом устройстве предполагается только одна клавиша, то провода в светильнике будут разделяться на две группы: нулевые и фазные. Перед началом работы все провода необходимо проверить на наличие обрыва, чтобы избежать помех в процессе.

В этом случае схема соединения проводов в люстре простая: сначала снимается верхняя крышка корпуса. Затем провода, идущие от рожков, соединяются в 2 группы в зависимости от цвета. Два провода, через которые электричество поступает в рожки, находится внутри стержня устройства. К ним и подсоединяются собранные группы проводов: фазные к одному проводу, а нулевые к другому.

Чтобы обеспечить изоляцию местам соединения, их плотно скручивают между собой, а затем закрывают специальным коннектором. Завершается работа установкой декоративной крышки, и её фиксация гайкой.

Если использован двухклавишный выключатель

Немного другой ход действий будет при решении вопроса о светильнике, соединённом с выключателем с двумя клавишами. В этом случае провода от рожков необходимо объединить в 3 группы. Нулевые образуют первую группу. А фазные от всех рожков необходимо разделить на две части.

При чётном количестве рожков можно создать оставшиеся две группы по принципу симметрии, отделив чётные элементы от нечётных. Но решая, как собрать люстру 5 рожков, необходимо сформировать группы по своему усмотрению.

Тогда при нажатии одной клавиши могут гореть 2 лампочки, другая будет отвечать за оставшиеся 3. А перевод обеих клавиш в активное положение будет предполагать работу всех лампочек. Остаётся только соединить полученные группы и питающий провод. На завершающем этапе монтажа люстры можно приступать к установке плафонов и других декоративных элементов.

Особенности подключения люстры с дистанционным управлением

В завершении стоит рассмотреть, как собрать люстру с пультом управления. Хотя принцип работы в данном случае напоминает монтаж светильника, работающего в одном режиме, иногда в процесс необходимо внести некоторые коррективы.

Так, большее внимание нужно уделить правильности подключения фазного и нулевого проводов на вхоже и выходе. Некоторые модели устройств, оборудованных светодиодным оборудование, в случае ошибки могут выдавать небольшое свечение в выключенном состоянии. По этому едва заметному признаку, можно определить необходимости поменять положение проводов на выводах люстры.

Отдельно стоит вопрос о соединении проводов с пультом дистанционного управления, который содержит 4 провода. Один из них выполняет функцию антенны. Он часто обозначен специальным знаком, при отсутствии которого потребуется специальный прибор для диагностики.

Подведём итоги: монтаж люстры это достаточно простой процесс, который можно выполнить своими руками. Главное, правильно соединить основные элементы устройства, и грамотно соединить провода в зависимости от типа выключателя.

Фото инструкция как собрать люстру
