Неприятная ситуация при скашивании травы возникает в самый неподходящий момент: нужно спешно работать, а электрокоса поломана.

Требуется выполнить срочный ремонт электротриммера, конструкция которого на первый взгляд простая, а на самом деле мест повреждения может быть очень много.

В статье собран обзор типичных поломок. Знакомство с ней поможет сэкономить время на поиск неисправности и ее устранение.

Простыми словами о конструкции и принципах работы

Устройство триммера можно условно разбить на две части:

1. Электрическую схему;
2. Систему кинематики.

Электрика построена на подаче напряжения из розетки на коллекторный двигатель, совершающий вращательное движение ротора.

В зависимости от назначения конкретной модели этот двигатель располагается сверху или снизу триммера, оборудуется различными защитами и органами управления.

Мощные модели создаются для быстрого выкашивания больших площадей, а средние и маломощные позволяют декоративно обрабатывать газоны, подстригать кустарники, формировать цветочные клумбы.

Механическая часть изготавливается разборным корпусом с кинематической схемой, передающей энергию вращения ротора двигателя рабочему органу косильной головки.

Механика и электрика тесно взаимосвязаны: поломка в любом месте приводит к выводу триммера из работы. Рассмотрим более подробно эти ситуации для возможности проведения ремонта.

Быстрый способ проверки электрической схемы

При включении в работу коллекторного двигателя ток последовательно проходит по всем полуобмоткам статора и ротора через щеточный механизм.

Парадокс с электрикой или к чему приводит спешка

Банальная истина: напряжение подается включением выключателя от контактов вилки, вставленной в розетку.

Однако, мой сосед по даче сумел опростоволоситься в этом вопросе и пригласил меня посмотреть на щетки разобранного электродвигателя триммера дабы объяснить, почему он не работает.

Когда же я спросил про напряжение в розетке, то он уверенно заявил, что . Я попросил показать, ибо словам в таких делах не доверяю.

Он взял индикатор, и показал, что он светится от контакта розетки. Тогда я попросил сходить к вилке удлинителя и переставить ее, поменяв гнезда. Вначале появившееся удивление у него быстро прошло: при второй проверке индикаторная лампочка не зажглась.

В одном проводе удлинителя был обрыв, который исключил подачу напряжения на исправный двигатель триммера. Разбирать его и смотреть щетки смысла не было.

Любую проверку работоспособности электрической схемы начинайте с анализа исправности цепей питания. Это сокращает время поиска и устранение дефектов.

Самый главный элемент электротриммера

Беда начинающих пользователей в том, что они не до конца понимают роль температуры в работе коллекторного, да и любого электродвигателя.

Электрический ток хорошо проходит по холодным или перегретым проводам обмотки и нормально создает магнитное поле, вращающее ротор. А лак изоляции, да и другие окружающие материалы, при повышении температуры плавятся и текут.

На фотографии показан деформированный от высокого нагрева корпус крышки триммера и вышедший из строя двигатель.

Ниже представлено фото сгоревшей изоляции обмоток статора и ротора, которые спеклись в единый комок.

Такие поломки устранять экономически не выгодно. Замена сгоревшего двигателя в ремонтной мастерской по цене незначительно уступает покупке нового триммера в магазине.

Соблюдение температурного режима

При работе необходимо следить за нагревом корпуса.

Особенно актуально это требование для маломощных моделей с нижним расположением двигателя. Они предназначены для кратковременных работ по стрижке газонов с невысокой травой: обладают упрощенной конструкцией, не укомплектованы защитой от перегрева.

Электрические триммеры среднего класса и выше оснащаются защитным термореле. Оно при достижении критической температуры своим биметаллическим контактом разрывает цепь протекания электрического тока, а после охлаждения - восстанавливает.

У меня на триммере оно стало ложно срабатывать: пришлось заблокировать контакты. Описал этот случай . Там же подробно показал фотографиями последовательность разборки двигателя. Знакомьтесь с технологией.

С зашунтированными контактами термореле триммер отработал до конца сезона. Во время косьбы периодически проверял температуру корпуса рукой, делал перерывы. За зиму нашел новое термореле, заменил старое. После этого работаю с термозащитой.

Как можно перегреть двигатель электротриммера

С давних институтских времен помню фразу преподавателя кафедры сопромата и теории прочности оболочек о надежности конструкции любого механизма: вся техника проектируется и создаётся для работы при оптимальных условиях с допустимым коэффициентом запаса прочности.

Занижать его нельзя: будут частые поломки, а завышать экономически не выгодно: резко увеличивается стоимость.

Это вступление я сделал для того, чтобы подчеркнуть, что указанные заводом условия эксплуатации необходимо изучить, строго соблюдать. В противном случае поломки неизбежны: потребуется выполнять ремонт электротриммера.

Что делают «новоявленные рационализаторы» для облегчения своей работы:

• устанавливают более толстую леску в косильную головку;
• снимают защитный кожух с обрезным ножом лески;
• монтируют на головку «вечную леску» из цепей, толстой проволоки, спаянной ленты от пластиковых бутылок;
• крепят самодельные ножи из полосок стали.

Толстая леска действительно лучше косит более высокую траву, но она же создаёт повышенную нагрузку на двигатель. Перегрев его возникает не сразу, а через какой-то промежуток времени.

Длина вращающихся отрезков лески влияет не только на ширину прокоса, но и работу двигателя. Особенно это ощущается на слух по оборотам ротора. Выпуск более длинной лески и отсутствие на защитном чехле срезающего ножа - предпосылка перегрева обмоток.

По этой же причине недопустимо нарушать конструкцию режущих элементов косильной головки.

Если уж возникла необходимость доработки каких-то элементов вопреки требованиям заводской документации, то внимательно принимайте техническое решение, просчитывайте все возможные последствия.

Я так поступил при изготовлении самодельного удлинителя для своего электротриммера,

Вот еще пример грубого нарушения монтажа ввода электрического кабеля в корпус триммера: блокировка амортизационной защитной втулки вместо замены поврежденной.

Такое жёсткое крепление долго не проработает: в затянутом хомутами месте шнур питания будет постоянно подвергаться повышенному изгибу, что приведет к быстрому повреждению или обрыву металлической жилы, нарушению слоя ее изоляции.

Что проверять в первую очередь у электрической схемы

После вскрытия корпуса необходимо осматривать все провода и детали, обращая внимание на контактные соединения и целостность изоляции.

Проверяется работа кнопок управления не только механическим нажатием, но и

Необходимо четко определить момент изменения величины сопротивления при переключениях кнопкой и убедиться в работе пружин возвратного механизма.

На двигателе осматривают состояние щеточного механизма, проверяют его работу. Обращают внимание на чистоту и состояние поверхности коллекторных пластин.

Важно внимательно осмотреть состояние обмоток коллекторного двигателя, оценить работу подшипников усилием руки по вращению ротора в статоре, отсутствие поперечных люфтов.

Нельзя подавать напряжение сети на электрическую схему при разобранном корпусе. Проверка работоспособности должна проводиться только после полной сборки двигателя.

Как искать неисправности в механической части

Передача вращения от электрического триммера косильной головке выполняется так же, как у моделей с двигателем внутреннего сгорания: внутри прямоугольного участка штанги работает цельный вал, а у изогнутого - тросик.

Их длина, диаметр и конструкция подбираются производителем под конкретные размеры составной штанги.

Особенности места соединения составной штанги

Оно выполнено переходником с винтовым зажимом.

Большая головка винта сделана для удобства регулировки положения косильного органа внизу штанги. Угол поворота подбирается индивидуально.

Мне удобно выставлять его так, чтобы продольная ось защитного кожуха и оси электродвигателя располагались в одной плоскости.

В этом месте иногда может возникнуть неисправность, связанная с передачей крутящего момента от прямого вала на тросик. Она проявляется тем, что на холостом ходу двигателя триммер нормально работает, а уже под небольшой нагрузкой косильная головка перестает вращаться.

Способ ее устранения хорошо показал владелец видеоролика «Ремонт электротриммера» Роман Шапков. Рекомендую посмотреть.

Способ крепления косильной головки и кожуха

На моем триммере снизу штанги закреплен заклепками переходник, в который ввернут крепежный болт защитного кожуха.

Выходной вал вращающегося тросика имеет на конце шестигранник. На него надевается пластмассовая косильная головка.

Изнутри в нее вставляется возвратная пружина автоматического сброса лески при косьбе.

На нее вставлена шпуля. Она прикручивается сверху фиксирующей гайкой.

Устройство косильной головки с леской довольно простое.

Однако все пластиковые детали не обладают высокой прочностью, подвержены износу. Их рабочие поверхности стираются. После трех сезонов работы на моем триммере расширились выходные отверстия лески из косильной головки, уменьшилась толщина фиксирующей гайки.

Применять защитные меры к износу сложно, а ремонт этих деталей проще всего выполнять полной заменой головки. Ее несложно купить: надо только знать точные размеры шестигранника и оценить новую конструкцию по рабочим характеристикам.

Секреты выбора лески

Среди частых неисправностей триммерной катушки встречаются случаи, когда леска закончилась или просто запуталась из-за неправильной намотки на шпулю. Устранить их не сложно.

Но на практике я встретился с еще одним дефектом лески, которую продали в государственной торговой сети от Московской компании ООО «Патриот». Ее вид в заводской упаковке.

Как я понял, она специально запрятана в герметичный пакет: нельзя потрогать при покупке.

Когда вскрыл упаковку для установки лески в шпулю, то сразу бросилась в глаза ее пластичность, а не упругость. Она легко изгибается, ведет себя как мягкая проволока: при контакте с травой сразу ломается. Косить ей невозможно: удалось вернуть продавцу.

С тех пор покупаю только ту леску, которую можно помять в руках и оценить ее эксплуатационные свойства.

От сортов обычной круглой лески стараюсь отказываться. Предпочитаю им ребристую форму с гранями: звездочку, трапецию, квадрат или треугольник. Они лучше срезают траву.

Как устранить повышенную вибрацию

Надежно собранная механика триммера хорошо сбалансирована. Она обеспечивает удобную работу. Однако подшипники со временем могут износиться, потерять смазку.

Сборный вал, передающий вращение от двигателя шпуле, способен касаться внутренних стенок штанги, создавая излишнее трение с нагревом.

Такой дефект можно и необходимо устранять. Эту технологию показывает Ремонтник ТВ своим видеороликом «Вибрация при работе электрокосы».

Если у вас еще остались вопросы о том, как выполнять ремонт электротриммера, то задавайте их в комментариях. Я отвечу.

Дорогой посетитель!

Этот материал будет продолжением уже опубликованного в блоге , в котором я рассказывал, как купил электротриммер Bosch и буквально через короткое время использования он сломался.

Сейчас расскажу и покажу в фотоматериалах, как можно отремонтировать «пимпочку» на вращающейся части двигателя этого электротриммера. Самое слабое место в этом агрегате, как раз «пимпочка», при помощи которой происходит принудительное обновление (выбрасывания) лески при ударе ею о поверхность почвы, постригаемой дернины или другую твёрдую поверхность во время стрижки.

Немного предыстории, на всякий случай, для новых посетителей блога… После нескольких стрижек (сколько не считал), при очередном обновлении лески (ударе о дернину), «пимпочка» выскочила из фиксированного зацепа на шпильке и отскочила так далеко, что пришлось её искать в траве.

Тогда я решил опубликовать пост о ненадёжности электротриммера с такой конструкцией «пимпочки» и, кстати, сэкономил многим читателям моей рассылки кучу денег. Но некоторые подписчики уже купили такой «агрегат» и были расстроены тем, что материал был опубликован с опозданием, иначе бы они этот триммер ни за что не купили.

Ну, дорогой друг, я же не знаю, кто и чем пользуется на своей даче или приусадебном участке. У меня случился вот такой казус с этим электротриммером, и я поспешил об этом рассказать. Кому повезло и они прочитали тот пост до покупки этой модели триммера, то сэкономили! Кому не повезло – моей вины тут нет.

Тем не менее, выход из этой ситуации есть – эту «пимпочку» можно отремонтировать и это не так сложно и намного дешевле, чем покупать новый триммер. Я подозреваю, что конструктивные особенности этой модели, были спроектированы изначально таким образом, что в случае незначительной поломки, её нельзя было отремонтировать, и требовалась покупка нового триммера, что приносило и приносит большую прибыль производителю.

Нет, я ни в коем случае, не хочу оговаривать фирму Bosch, у неё почти весь электроинструмент превосходного качества. Сам на протяжении ряда лет пользуюсь перфоратором и шуруповёртом фирмы Bosch и нахожусь в восторге от их бесперебойной и качественной работы. Но в случае с электротриммером, конструкторам нужно ещё доработать все узлы и детали так, чтобы их быстро можно было бы починить.

Теперь, собственно, к делу…

После того как «бошевский агрегат» сломался, я быстренько купил новый электротриммер, потому что траве-то не объяснишь, что, мол, подожди не расти у меня триммер сломан. Новым триммером стриг траву на участке, а Bosch лежал в гараже и пылился. Сколько голову я не ломал над его починкой в домашних условиях, или как сейчас говорят «на коленке», ничего у меня не получалось.

Потом я решил позвонить брату и попросить его подумать над ремонтом этой «пимпочки». Дело тут в том, что леска с барабаном беспрепятственно фиксируется в кожухе вращающейся площадки, как и раньше. Но без зацепа с этой «пимпочкой», леска из барабана выскакивает (вылетает) самопроизвольно и стричь невозможно.

Брат согласился помочь с ремонтом, и мы привезли ему нашего бедолагу. После успешного ремонта, путём внесения конструктивных изменений крепления этой «пимпочки» к вращающейся площадке триммера, я смог им пользоваться и пользуюсь, по сей день. Правда, обновлять леску приходится вручную, высвобождая барабан их зацепа с площадкой.

Теперь читайте внимательно и вдумчиво, если соберётесь ремонтировать такой агрегат. Постараюсь объяснить всё доходчиво словами и подкреплю их фотками, так как роликов на эту тему у меня нет, как нет и чертежа цилиндра, при помощи которого и был отремонтирован электротриммер. Брат всё делал сам, я в ремонте не участвовал…

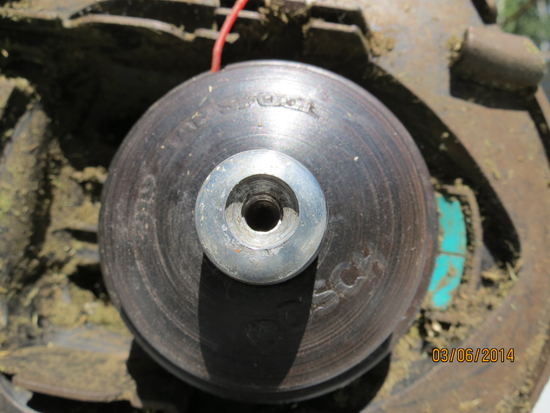

Вот так выглядит крепление «пимпочки» в сборе.

Так выглядит отверстие с потаем в головке «пимпочки».

На фото ниже, болт с потаем (потайная головка). Общая длина болта 8-10 миллиметров. Форма шляпки должна быть именно такой, потому что тогда сам болт не выступает из головки и высота состригаемой травы будет минимальной.

Если шляпка болта будет выступать даже на несколько миллиметров над головкой, то этот выступ будет постоянно цепляться за почву и косить будет очень неудобно. Так как всё время нужно будет приподнимать триммер с одного участка, и перемещать его на другой, причём вытаскивая вертикально вверх и опускание тоже вертикально.

Тогда как с такой формой болта и его расположением заподлицо в головке «пимпочки», движение триммера производится скольжением этой самой «пимпочки» по траве горизонтально. То есть, стрижка будет производиться так, как будто триммер новый.

Сейчас читайте ещё внимательней, потому что буду рассказывать и показывать про цилиндр, который и был сделан братом взамен шпильке, на которой крепилась эта самая злополучная «пимпочка» и, по сути, крепилась на соплях…

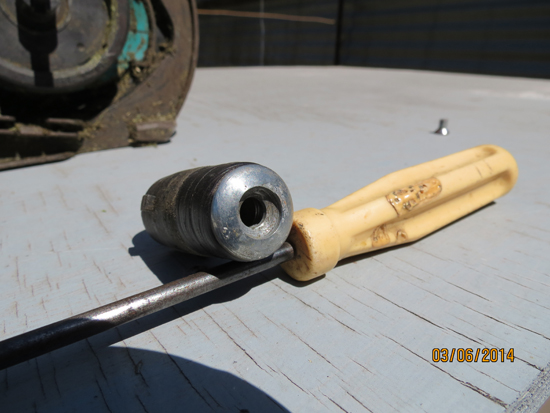

Как видите на фото ниже, длина цилиндра 14 мм. В нижней части цилиндра просверлено сквозное отверстие диаметром 2 мм. (такой диаметр был у шпильки), длина отверстия 7 мм., т. е. половина цилиндра.

В верхней части цилиндра была нарезана резьба под болт диаметром 5 мм. и такой же длины – 7 мм. К слову сказать, диаметр резьбы внутри цилиндра может быть любым (больше или меньше – неважно), но он должен быть таким, чтобы болт надёжно вворачивался в эту резьбу и плотно притягивал головку «пимпочки» к цилиндру.

Резьба на фото получилась не очень чётко, но всё-таки...

Зазоры даже в пару миллиметров тут не допустимы! Нужно исключить любые болтания «пимпочки» на цилиндре, потому что тогда не произойдёт (внимание!) зацепа наружных выступов на этой «пимпе» с выступами на внутренней части барабана с леской. И при первом включении триммера леска будет самопроизвольно вытягиваться из барабана, и ни о какой стрижке речи идти не может.

Расскажу словами, потому что эту работу делал брат, и фоток по этому поводу нет. Сама шпилька укорачивается (отпиливается) на длину 8 мм от основания вращающейся площадки. Затем на неё надевается цилиндр с длиной отверстия 7мм. Потом выступ шпильки в 1 мм внутри цилиндра развальцовывается (расплющивается) и таким образом удерживает цилиндр на месте.

По идее, перед тем как надеть цилиндр на отрезанную часть шпильки, можно на шпильку нанести водостойкий быстросохнущий клей, чтобы цилиндр держался не только за счёт верхней сплюснутой части шпильки, но и за счёт клея.

Теперь про расположение «пимпочки» на валу триммера…

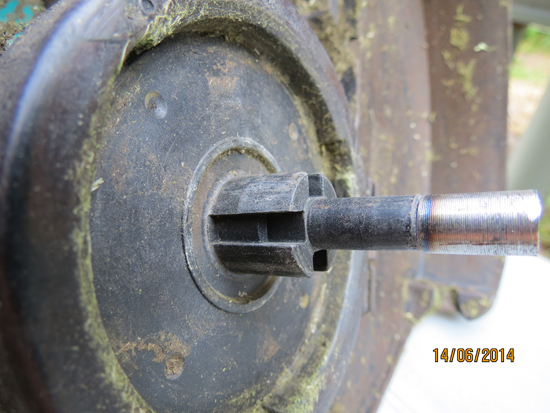

На двух фотках ниже я запечатлел боковые пазы на валу и это я сделал неслучайно. Дело тут в том, что (внимание!) выступы на внутренней части «пимпы» должны вставляться в длинные пазы, а не в короткие, по той же простой причине – снова не будет зацепа выступов на внутренней части барабана с леской и выступов на внешней части «пимпы».

Принудительный выброс лески из барабана и основан на том, что при стрижке травы зацеп между выступами на внутренней части барабана и внешней части «пимпы» производится в одном ярусе. А когда нужно обновить леску в виду её истирания, то дачник ударяет «пимпой» по твёрдой поверхности, эта пимпа входит глубже в барабан, тем самым производится зацеп за другие выступы внутри барабана.

Я забыл Вам сказать, что на внутренней части барабана ДВА ряда выступов – нижний и верхний. Один ряд выступов барабана служит для сцепления с выступами пимпы только для стрижки, а другой только для принудительного выброса лески.

Вот, в принципе, и весь рассказ по ремонту электротриммера Bosch с такой конструктивной особенностью крепления злополучной «пимпочки». Понимаю, что у кого нет такого триммера, он и не столкнётся с этой проблемой, поэтому и голову забивать этим материалом не стоит.

А у кого есть такой триммер, но он ещё не сломался, и не дай Бог, (плюю три раза через левое плечо и стучу по дереву), то к великому моему сожалению, рано или поздно он всё равно сломается (такова конструкция этой модели триммера) и у них будет выбор – отремонтировать этот триммер своими руками по материалам данного поста или купить новый.

Если рассказать коротко, то получится так…

Выточили цилиндр длиной 14 мм. – внутри просверлили сквозное отверстие диаметром 2 мм. (толщина шпильки), длиной 7 мм. С другой стороны цилиндра нарезали резьбу диаметром 5 мм. и длиной 7 мм. (в эту часть цилиндра вкручивается болт с потаем). Затем обрезали шпильку на 8 мм., надели цилиндр и расплющили верхнюю часть шпильки внутри цилиндра.

Теперь цилиндр надёжно закреплён вместо шпильки. Далее надеваем на цилиндр «пимпочку» и прикручиваем её плотно к цилиндру при помощи болта с потаем. Затем закрепляем барабан с леской на вращающейся площадке и всё, триммер готов к стрижке!

Дорогой посетитель, если вдруг у Вас остались вопросы, то пишите в комментариях к посту.

С наилучшими пожеланиями,
Сергей Дьяков.

Электрокоса или триммер как и любой электрический инструмент имеет ограниченный ресурс работы. С увеличением интенсивности эксплуатации по различным причинам срок работы устройства уменьшается.

Следует быть готовым что в любой момент во время работы, электрокоса может сломаться, но таких ситуаций можно избежать если регулярно разбирать, осматривать и производить ревизию всех важных элементов косы.

Неисправности электрокосы могут быть самыми разнообразными, это может быть как поломка по электрической части двигателя и проводки так и по механической части.

В большинстве случаев произвести ремонт триммера или косы не сложно и можно обойтись своими силами в том случае когда есть минимальный инструмент и базовые понятия в технике. Ну и для читателей сайта сайт я раскрою основные неисправности и секреты по быстрому и надежному ремонту вашей электрокосы, рассмотрим пример ремонта электрокос Bosch и Gardener.

Конструкция большинства электрокос не является сложным устройством, основными составляющими, будь то триммера или косы, есть электродвигатель, провод питания, кнопка с конденсатором, шпуля с леской которая закреплена на валу двигателя или более сложные механические варианты кос где крутящий момент от двигателя передается на шпулю через гибкий вал, но среди электрических вариантов кос такой вариант встречается редко.

Электрические неисправности

Для выявления неисправностей электрической части, как правило недостаточно одного лишь осмотра, нужен мультиметр или хотя бы тестер с прозвонкой.
Характеризуются такие неисправности, как правило, полной неработоспособностью двигателя, сильном перегревом или работой рывками.

Проверку начинают с кабеля питания, при его повреждениях его или ремонтируют или заменяют.
Експрес проверка предполагает проверку напряжения 220 вольт на контактах двигателя.

Напряжение должно появляться при нажатие на кнопку, если напряжение присутствует то можно смело утверждать что двигатель триммера неисправен, его нужно отсоединить и тщательно осмотреть.
Небольшие загрязнения пластин коллектора и щеток это нормально, но все же лучше очистить мягкой тряпочкой смоченной спиртом, при явном виде сношенных щеток их лучше заменить.

С помощью мультиметра в режиме проверки сопротивления (наименьший предел - Омы) щупами дотрагиваемся к контактам щеток или к самим графитовым щеткам, тестер должен показать сопротивление не больше 100 Ом.

Если сопротивление бесконечное (единица на мультиметре) то попробуйте не убирая щупов провернуть вал двигателя.
У исправного электродвигателя сопротивление будит примерно 10 - 40 Ом, если щетки не прозваниваются значит нет контакта или нарушена целостность обмоток статора, возможно обрыв или отгорание.
При сопротивление меньше 5 Ом имеет место быть межвидковое замыкание, скорее всего вызванное сильным перегревом двигателя.

Для выявления конкретной причины , когда щетки двигателя не прозваниваются, можно прибегнуть к следующей процедуре.
Графитовые щетки нужно вытянуть, предварительно высунув латунные вставки или сняв прижимные пружины.

Коллекторные двигатели в данных устройствах так устроены что обмотки статора и ротора соединены последовательно, а в дорогих моделях электродвигателей в эту последовательную цепь подсоединено еще и термореле (на 110 градусов), такое реле в нормальных условиях держит силовой контакт замкнутым.
Отдельным методом диагностики может служить проверка сопротивления на пластинах коллекторного барабана.

Чтоб выявить виновника неисправности, необходимо снять изоляцию в виде кембриков с фторопласта где соединены обмотки и термореле и прозвонить с помощью мультиметра каждую обмотку в отдельности, также и само термореле.

Механические неисправности

У электрокосах самыми нагруженными механическими элементами можно назвать подшипники и тримерную катушку (шпуля).
В большинстве случаев устройство перестает косить траву по причине выхода из строя его катушки с леской

Закончилась леска. По предусмотренной инструкции следует намотать леску на катушку.

Запуталась леска. Если катушка не получила повреждений то нужно обрезать или размотать леску и при необходимости перемотать всю шпулю.

Леска слиплась. Из за довольно интенсивной работы и большом перегрева, пластиковые нити лески могут друг с другом сплавиться. Необходимо перемотать катушку новой леской и осмотреть повреждения самой шпульки.

Двигатель работает но катушка с леской не вращается. Скорее всего произошло повреждение конструкции катушки с леской. Места крепления донышка катушки могут обломится, нужно полностью разобрать шпульку и при необходимости доработать крепление или вовсе заменить ее. В большинстве электрических триммеров шпулька просто запрессована своим пластмассовым корпусом на вал двигателя и при сильном перегреве, при расплавлению пластмассы, может проворачиваться и вовсе отлететь.

Ремонт триммера Bosch Art 23 combitrim и электрокосы GARDENER GT - 550

Оба устройства не подавали никаких признаков жизни, в включенном состояние двигатели не работали.

Корпус у обоих устройствах состоит из двух половинок, саморезы находятся на одной стороне что удобно в разборке.
После того как все винты откручены, верхний корпус отделяют от нижнего, легонько поджав плоской отверткой в прорезь чтоб открыть сцепленные пластмассовые замки.

После разборки приступаем к осмотру внутренностей и поиску неисправностей.

В ходе осмотра было обнаружено на двигателе триммера Bosch , на одной из щеток которая фиксируется прижимной пружиной, слетел медный токопроводящий проводок что естественно было причиной отсутствия напряжения на щетках и двигатель не вращался.

Провод был восстановлен на свое место, а попутно площадки коллектора были прочищены, мягкой ветошью промоченной спиртом, до медного блеска. Щетки были в хорошем состояние и в замене не нуждались.

Также было установлено что выключатель не создает надежного электрического контакта, приходилось с усилием зажимать кнопку, было принято решение разобрать кнопку, ее контакты были прочищены от нагара и смазаны токозащитным спреем KONTAKT S-61.

С электрокосой GARDENER было не все так просто, она пролежала достаточно не малое время в поломанном состояние, причем в прямом смысле слова "поломанный", ее штанга в месте крепления корпуса двигателя была разломлена пополам видимо настолько тяжелые были условия ее эксплуатации.

С помощью перфорированных пластин от креплений метало профиля было не хитрым образом сделано новое крепление корпуса двигателя к штанге электрокосы. Целостность конструкции восстановлена пусть и не эстетичным зато надежным способом, ведь в электрокосе главное ее функциональность.

Вал двигателя заметно тяжело прокручивался, при внутреннем осмотре было обнаружено подгоревшие пластины коллектора и изношенные щетки. Пластины были очищены шкуркой до блеска, а щетки заменены на новые.

В виду долгой работы без смазки и последующем хранение устройства в агрессивной среде подшипники немного залипли и вал двигателя не естественно с затруднением вращался.
Подшипники двигателя промывались спреем WD-40 с последующей смазкой. В итоге двигатель стал вращаться заметно лучше но все же подшипники были уже "разбиты" и при работе двигателя от сети звук его работы не был таким плавным и монотонным.

Дальнейший осмотр электрической части привел к кнопке, она и вовсе была сломлена с своих креплений хоть и нажималась но тестер показывал ее неисправность. Кнопка не разборная поэтому была заменена на новую. Крепления пришлось восстанавливать термоклеем.

Помимо сломанной штанги была трещина на пластиковой защите, видимо кто то таки ронял ее не слабо. Коса могла работать и с ней но было принято решение, насколько это возможно, восстановить конструкцию защиты.

Естественно просто склеить клеем такой нагруженный и подверженный ударам объект не было б надежным решением. Поэтому с помощью тех же перфорированных пластин от метало профиля было сделано две скобки которые создавали "монолитное" соединение двух частей треснувшего корпуса.
Пластины были соединены с корпусом при помощи алюминиевых заклепок.

Когда мотокоса была собрана, было обнаружено что штанга в местах крепления ручки плохо закреплена и проворачивается, поэтому места прижимания пластиковых выступов корпуса ручки с металлом штанги были дополнительно уплотнены полоской тряпочной изоленты. Теперь конструкция не имеет лишних люфтов.

Основные наиболее встречающиеся неисправности электрокос и триммеров

Не косит траву

В катушке (шпуле) закончилась леска. В большинстве шпуль подача сетки полуавтоматическая, при легком ударе подпружыненой кнопки об землю, леска подается на выход. Если леска не подается то нужно снять и разобрать катушку - шпулю и при необходимости намотать новую леску.

Леска может быть слишком длинная из за того что лезвие которое призначено для обрезки лишней по длине лески затупилось или его вообще нет.
Длина лески должна быть чуть меньше диаметра защиты.

Вибрация при работе

Большой гул и вибрация при работе двигателя может свидетельствовать о том что подшипники нуждаются в смазке или они и вовсе израсходовали свой ресурс.
Также может быть треснут корпус катушки с леской (шпули), ее а также место ее крепления необходимо осмотреть на наличие трещин и повреждений.

Уменьшение оборотов

Большинство электродвигателей в косах и триммерах коллекторные и не имеют регулятора оборотов, с уменьшением напряжения в сети - уменьшаются обороты и мощность.
Может быть неправильно намотана катушка с леской.
Возможно обороты затрудняются наличием застрявшего прутика или на вал намоталась веревка, следует осмотреть конструкцию. В исправной косе вал должен легко и без малейших усилий проворачиваться даже после того как его разогнали пальцем.

Электрокоса не работает

Не вращается двигатель? Смотрим наличие питания на электровилке, если все в порядке то устройство нужно разбирать.
Если никаких явных повреждений не заметно, то начинают последовательную прозвонку электрических цепей устройства.

С помощью мультиметра (тестера) прозванивают сначала шнур питания, предохранитель если он есть и кнопку.
Если кнопка не прозванивается в включенном состояние то ее следует заменить или если она разборная то вскрыть и прочистить подгоревшие контакты.

Шнур может быть перебит, в таком случае двигатель может с перебоями запускаться.
Неисправностью двигателя может служить тот факт что при включенной кнопке на контактах двигателя есть напряжение 220 вольт но он не вращается.

Некоторые электродвигатели укомплектованы тепловым предохранителем который встроен в корпус двигателя и сработал от его перегрева или же просто вышел из строя. Исправный тепловой предохранитель при остывание двигателя должен восстановить свою работу.

Как отремонтировать электронный триммер Оценить поломку и грядущий ремонт сумеют спецы сервисного центра. Ремонт электронных триммеров Чтоб поддерживать газон в

Как отремонтировать электрический триммер

Оценить поломку и грядущий ремонт сумеют спецы сервисного центра.

Ремонт электрических триммеров

Чтоб поддерживать газон в соответствующем состоянии, комфортно использовать триммер. Бывают бензиновые триммеры (их движок работает на бензине) и электронные (работают от сети). У всех видов триммеров появляются неисправности. Не стоит производить ремонт электронных триммеров без помощи других, необходимо обратиться в сервисный центр, где можно отремонтировать триммер .

Сразу стоит предупредить, что ремонт электротриммера, как и другой техники, стоит недешево, особенно если требуется осуществить ремонт двигателя триммера или замену катушки. В некоторых случаях действительно проще купить новый инструмент. Оценить это сможет грамотный специалист, знающий, как отремонтировать триммер .

Читайте так же

Ремонт двигателя триммера

Ремонт двигателя триммера, как правило, требует серьезных затрат. Однако иногда нужно всего лишь сделать новую обмотку двигателя (в сервисном центре). Пользователи часто сталкиваются со следующими неисправностями:

1. Двигатель не запускается или работает с перебоями. В этом случае нужно проверить работу электрического соединения, а также целостность кабеля. Если причина не в этом, обращайтесь в сервисный центр к специалистам.
2. Нарушения в подаче лески (если режущая насадка – леска). Здесь возможно несколько вариантов:
3. леска закончилась – намотайте новую;
4. леска запуталась – это также легко устранимый недостаток;
5. катушка загрязнена – очистите ее и шпульку.
6. Нож или катушка не режут траву и не работают. Вы могли неправильно установить вал привода. Однако если не это составляет проблему, обращения в сервисный центр не избежать.
7. Если вы слышите какие-либо посторонние звуки, возможно, закончилась смазка или попала вода.

Как самому отремонтировать электрокосу/Ремонт триммера от AVTO CLASS

Как отремонтировать электрокосу своими руками/ Ремонт триммера /электрокосы своими руками. Партнерская.

УДИВЛЕНИЮ НЕ БЫЛО ПРЕДЕЛА,ремонт электро триммера-газонокосилки своими руками

разбираю электрическую косилку и ищу неисправность.

Ремонт электрических триммеров не доставит хлопот, если вы знаете, где можно отремонтировать триммер. Ни интернет-форумы, ни знакомые не решат вопрос, как отремонтировать триммер, помогут только профессионалы. Если нет запчастей к конкретной модели, они смогут подобрать аналогичные.

Читайте так же

Другие статьи по теме:

Любая садовая техника не вечна. Через какое-то время интенсивной работы она все равно выйдет из строя, тоже касается и триммеров. В этом случаем вам поможет ремонт садового инструмента, но для этого необходимы запчасти для него. Запчасти к бензотриммерам можно приобрести в любом магазине, ассортимент выбора довольно большой и наверняка можно найти любую необходимую деталь именно для вашего инструмента.

Фирма Efco – итальянская компания, занимающаяся производством садовой техники. Фирма давно на рынке – с 1970-ых годов. Газонокосилки и триммеры производства Efco отличаются хорошим качеством по отзывам пользователей. Мощный электрический триммер Efco 8110 обладает достойными характеристиками.

Поломка проявилась неожиданно в самой неподходящий момент. После затяжных теплых дождей трава в саду и на газонах дачи сильно подросла, возникла необходимость ее косить. Пришлось браться за триммер. Подключил его к электрической розетке через удлинитель и стал работать.

Через небольшой промежуток времени электродвигатель внезапно отключился. Проверил напряжение на кабеле удлинителя: все нормально. Взял триммер в руки и начал косить. Он снова быстро отказал.

Так длилось несколько раз. Пришлось осматривать провода удлинителя и проверять питание. Неисправностей не обнаружено. Сделал вывод, что поломка возникла в триммере. Необходимо ее искать.

Инструменты для ремонта

Для работы потребовались отвертки и старый тестер с проводами и паяльником.

Фотоаппарат был при себе и удалось все действия по восстановлению работоспособности электродвигателя последовательно заснять. Эти фотографии вставил в текст статьи.

Прозвонка схемы

Для проверки электрических цепей необходимо их . У меня на даче для таких целей хранится старый прибор Ц4324. Питание схемы измерения тока у него осуществляется никель кадмиевыми аккумуляторами.

После длительного хранения они оказались в разряженном состоянии, а эксплуатируются с 1994 года, когда я их приобрел на распродаже. Использовать их уже не получилось.

Питание тестера

Техническое решение подсказал старый мобильник. Задействовал для подачи напряжения его аккумулятор, предварительно проверив его этим же прибором в режиме вольтметра.

Старые АКБ изъял, а питание подал тонкими проводами разного цвета прямо на вывода тестера с соблюдением полярности. Для подключения использовал паяльник и скотч.

Калибровка

Здесь трудностей не возникло. Мощности аккумулятора мобильника вполне хватило для проведения измерений и калибровки.

Переключатели прибора установил в положение «Омметр», а ручкой потенциометра выставил указатель стрелки на ноль. Регулировкой механического балансира указателя не занимался, он был до этого в норме.

Тестер подготовлен к замерам сопротивлений на делениях Омов.

Отвертки

Корпус электрического двигателя крепится шурупами-саморезами с крестообразными головками среднего размера. Под них удовлетворительно подошла старая отвертка советских времен и хороший охват граней удалось создать головкой из комплекта инструментов, приобретенных в интернет магазине.

Однако короткое рабочее тело комбинированной отвертки не позволило работать в глубоких выемках. Все труднодоступные места оказались для нее недоступными. Изображения отверток показал в последующих фотографиях.

Устройство и ремонт триммера

Общая конструкция

Внешний вид моей электрической косы показан на фотографии с пояснениями основных узлов.

Технические характеристики триммера ECO GT-800L представлены таблицей из инструкции.

Когда я его выбирал, то останавливался на мощности и числе оборотов двигателя. 800 ватт хватает с большим запасом. Лески диаметром в 1,6 мм вполне достаточно для обработки травы в саду и на газонах. Просто не следует допускать ее роста выше колен. Иначе придется косить в два приема, ибо длинные стебли начинают закручиваться вокруг косильной головки.

Корпус электрического двигателя, кнопку включения и заводскую табличку крупным планом показал фотографией.

Разборка

Все саморезы крепления расположены с одной стороны корпуса электродвигателя. Это удобно для разборки.

После выворачивания крепежных шурупов необходимо осторожно разделить половинки корпуса пальцами, преодолев усилие сцепления пластмассовых замков. В трудных местах я подкладывал отвертку с плоским лезвием.

Общий вид электрического двигателя после снятия верхней крышки представил фотографией.

Последовательность осмотра основных узлов

Недостатки конструкции

Сразу при разборке выявлено слабое место - узел крепления пластмассового корпуса к тонкостенной трубе штанги. Используется саморез с большим шагом резьбы. Гнездо сразу стало ослаблено и зажать шуруп плотно нельзя: он проворачивается и режет мягкий металл.

Органы управления двигателем

Кнопка включения триммером воздействует на рычаг микровыключателя - микрик. Возвращение идет за счет усилия пружин. На фотографии они мной установлены неправильно, снимал в спешке и не заметил. Пружины полностью размещены во внутреннем отсеке корпуса.

Для запуска двигателя используется тот же принцип, что и у . Работу можно осуществлять двумя способами:

1. непрерывно удерживая кнопку в нажатом положении;
2. используя дополнительный фиксатор.

От второго варианта в целях безопасности я отказался и фиксатор вместе с пружиной удалил. Считаю, что этот режим стоит использовать только для стационарно закрепленного электроинструмента, когда исключены в быту, а электрический двигатель не требует мгновенной остановки.

На нижней половинке фото показал более наглядно кнопку микрика, которая управляет работой электрического двигателя.

Сам микровыключатель удобно размещается в отдельном гнезде-отсеке, а его маркировка показана снизу.

Щетки и пластины коллектора двигателя

Осмотр явных дефектов не выявил.

Небольшие загрязнения контактных поверхностей щеток и пластин коллектора вполне в норме, соответствуют рабочим режимам.

Обмотки статора и ротора двигателя

Все поверхности целые, механических повреждений и следов перегрева, воздействия температуры нет.

Нарушения лакокрасочного покрытия не видно.

Провода и подшипники двигателя

Тоже все нормально. Все конструктивные элементы в рабочем состоянии, хоть и видны небольшие загрязнения отдельных частей и появившиеся следы коррозии на магнитопроводе статора электродвигателя и металлических деталях.

Конструкция подшипников, кстати, мне не понравилась. Пластмассовые части не внушают доверия. Сравниваю с конструкцией советской дрели на 300 ватт, которой пользовался около тридцати лет, интенсивно нагружая ее работой на , просверливанием отверстий в бетоне с последовательным использованием шлямбура и при других режимах.

Там металлические подшипники ни разу не подвели. От интенсивной работы постепенно износился только коллектор и щетки.

Электрические проверки двигателя триммера

Подготовка схемы

Для этой работы необходим тестер. Разъединение электрических цепей на триммере выполнять просто. Клеммы на двигателе, проводах и микрике однотипны.

Проверка работы микровыключателя и его проводов

Тестер в режиме Омметра. Схема электрического двигателя не разбиралась. Провод с крокодилом посадил на случайный контакт вилки питающего шнура, а самодельным щупом прошел по выводам микрика. Прибор показал разные показания сопротивлений.

Уже можно сделать предварительный вывод, что часть проводов не нарушена, а микрик находится в разомкнутом положении. При работе он включал двигатель. Проверяем этот момент.

Крокодил остается на вилке, щуп удерживаю на контакте микрика, показывающем разрыв и замыкаю контакт нажатием на кнопку. Делать это непросто, ибо приходится еще все фотографировать одной рукой.

Включение кнопки показало нулевое сопротивление, что свидетельствует об исправности выключателя.

Проверка рабочей схемы включения двигателя триммера

Тестер остается в режиме Омметра. Один его вывод подключил с помощью бельевой прищепки ко второму контакту вилки питания, а другой - через крокодил к контакту микровыключателя со стороны двигателя.

Активное сопротивление измеряемой электрической цепи составило 9 Ом. Его величину определили:

• соединительные провода;
• обмотки;
• контакты щеток и коллекторных пластин.

Явного обрыва схемы внутри электрической цепи не выявлено. Об этом же свидетельствует факт первоначального включения триммера в работу. Но, что-то его заставляет отключаться под нагрузкой.

Таких коммутационных аппаратов с силовыми контактами в электрической схеме триммера всего два:

1. микровыключатель, который мы проверили прозвонкой;
2. термотереле.

Вообще-то вероятность того, что микрик отключается от нагрузки, осталась. Но, зная его устройство и фиксацию контакта во включенном состоянии за счет механического удержания пальцами, можно смело допустить, что причина кроется не в нем. Остается второй элемент с силовым контактом.

Термореле

Если внимательно рассмотреть схему подключения обмоток, то видно, что последовательно с одной из них включена какая-то небольшая пластмассовая коробочка, расположенная на обмотке. В нее входит один провод, а выходит другой. На корпусе есть маркировка и надпись 110 градусов по Цельсию.
