Что делать если сгорели пробки. Почему выбивает автомат в электрическом щитке. Существует четыре варианта решения проблемы

19.12.2019

Наверняка большинству наших читателей знакома ситуация, когда дома отключается электричество, ног при этом у соседей с этим все в порядке. В первую очередь нужно проверить автоматические выключатели, установленные в распределительном щите. Чаще всего именно их отключение становится причиной обесточивания домашней сети. В этой статье мы поговорим о том, почему в квартире или доме выбивает автомат. Причины этого явления могут быть разными, и важно знать их, чтобы не допустить неприятных последствий, связанных с выходом из строя электроприборов или возгоранием проводки.

Особенности работы защитного автомата

Чтобы разобраться с причинами срабатывания автоматического выключателя, нужно сначала ответить на вопрос, для чего нужно это устройство и какие функции оно выполняет. Особенности работы АВ таковы:

Главной задачей аппарата является защита электрической проводки и подключенных к ней бытовых приборов от слишком мощного тока, возникающего по различным причинам.
Монтаж устройства производится на фазный контур, разрыв которого происходит при отключении пакетника. Если автомат имеет два и более полюсов, то при его срабатывании разомкнется также нулевой контур.

АВ может обесточивать сеть как при выключении вручную, так и при возникновении аварийной ситуации, которая может привести к повреждению элементов цепи.

Выбивает автомат: в чем причины?

Теперь непосредственно переходим к вопросу о том, почему выбивает автомат в щитке. Срабатывание автомата может происходить по следующим причинам:

Перегрузка в электросети.
Выход из строя одного из устройств, включенных в цепь.
Поломка осветительного прибора.
Неисправность защитного устройства.

Любая из перечисленных причин способна привести к тому, что АВ выбьет. Рассмотрим более подробно каждую из них.

Перегрузка

Так называется ситуация, когда величина тока в цепи превосходит номинальную, на которую рассчитан защитный выключатель. Для лучшего понимания приведем пример.

Для работы с розеточными группами в основном используются АВ, номинальный ток которых составляет 16 – 25 А. Этот показатель соответствует суммарной мощности 3,5 – 5,5 кВт. Допустим, что к розеточной группе, для защиты который установлен автоматический выключатель, рассчитанный на 25 А, подключена электроплита, мощность которой составляет 3 кВт, электрочайник на 1,3 кВт, а также СВЧ-печь на 2 кВт.

Если сложить мощность перечисленных бытовых приборов, то мы получим величину нагрузки 6,3 кВт. Учитывая, что максимальная нагрузка, выдерживаемая защитным устройством, равна 5,5 кВт, одновременное включение всех трех аппаратов приведет к тому, что автомат выбьет.

Чтобы избежать этого, не следует относиться легкомысленно к расчету суммарной нагрузки в цепи. Если подключение устройства в розеточную группу приведет к превышению суммарной мощности, его следует подсоединять к другой цепи.

Пример неправильного расчета проводки на видео:

Не пытайтесь решить проблему установкой автомата, рассчитанного на более высокую мощность. Если его номинал превысит тот, который по своему сечению способна выдержать электропроводка, проблемы неизбежны. В этом случае кабель под воздействием слишком большого тока будет греться до тех пор, пока изоляционный слой не расплавится и не вызовет КЗ, а в худшем случае – возгорание. Автомат при этом будет продолжать подавать ток в цепь вплоть до наступления замыкания. Поэтому, если при прокладке линии использован кабель сечением 2,5 мм², номинал АВ для ее защиты не должен превышать 16 А (для алюминиевого проводника) или 25 А (для медного).

Поломка бытового прибора

Если включить в розетку неисправный домашний электроприбор, то вероятность того, что автомат «вырубит», тоже довольно высока. Как найти устройство, которое стало причиной неполадок, рассмотрим на примере.

Допустим, в сеть на кухне включены электрическая плита, микроволновка и духовой шкаф. В этой цепи выбило автомат. Чтобы установить причину проблемы, действуем следующим образом:

Отключаем все агрегаты от сети.
Включаем автомат. Если без нагрузки его не выбивает – проводка и защитное устройство исправны.
Подключаем поочередно бытовую аппаратуру. Если, к примеру, при включении плиты и микроволновой печи цепочка работает, а при включении духовки выбивает автомат – духовой шкаф неисправен, и его необходимо либо менять, либо ремонтировать

Пример диагностики на видео:

Некоторые виды бытовых агрегатов (например, машинки для мытья посуды или кондиционеры) подключаются к сети напрямую, а не через электророзетку. Такие приборы нужно отключать от защитного устройства, установленного внутри распределительного щитка – только так получится произвести их проверку.

Неисправность приборов освещения

Теперь разберемся, из-за чего выбивает автомат при включении какого-либо осветительного прибора. В любом случае причиной является неисправность последнего, которая может быть следующей:

КЗ в цоколе электролампы. Чтобы найти неисправный элемент, нужно вывинтить их все и, вкручивая по одному, включать прибор освещения. Когда после вкручивания очередной лампочки при включении света АВ срабатывает – это означает, что причина проблемы найдена. Обнаруженную лампочку с пробитым цоколем нужно заменить исправной. Конечно, если перегорела единственная лампочка в приборе, и выбило автомат – причина неисправности налицо, и тратить время на ее поиски не надо.

Обратите внимание, что иногда лампочки сгорают по вине неисправного выключателя – это тоже может сопровождаться срабатыванием защитного устройства.

Подгорание контакта между кабелем питания и внутренней проводкой прибора. Для устранения неисправности достаточно зачистить контакт, а затем качественно заизолировать.
Замыкание внутри трансформатора светодиодной люстры. Если включение такого прибора приводит к выбитому автомату – высока вероятность, что проблема именно в этом. Для устранения неполадок нерабочий трансформатор нужно будет заменить исправным.

Как видим, причиной отключения АВ при выходе из строя осветительного прибора чаще всего становится короткое замыкание. Проводка при этом не успевает нагреваться до критического уровня, поэтому срабатывание вызывает не тепловой, а электромагнитный расцепитель.

Выход из строя защитного автомата

Причиной внезапного обесточивания сети могут стать и неполадки в самом автомате, но случается это очень редко, особенно если речь идет о моделях известных производителей. Но если есть подозрение на неисправность защитного устройства, его следует проверить, подключив новый, заведомо работоспособный. Можно также отсоединить контур от этого АВ и подключить его к соседнему пакетнику в распределительном щитке. Если и эти автоматы сработают – проблему нужно искать в другом месте.

Даже внешне исправный автомат может выбивать. Пример на видео:

Причиной выхода из строя автоматического выключателя может стать также длительная его эксплуатация, в ходе которой происходит естественное изнашивание его составляющих и ухудшение их технических параметров. Это касается и расцепителей. В результате устройство может сработать, даже если проводник нагрелся незначительно. Такой АВ подлежит замене.

Из-за чего выбивает дифференциальный автоматический выключатель?

Защитный автомат дифференциального типа может обесточивать сеть по тем же причинам, что и обычный (если сильно греется проводка или произошло КЗ). Но поскольку в его составе, кроме расцепителей, имеется УЗО, он реагирует и на ток утечки, поэтому отыскать причину срабатывания дифавтомата не так просто.

Если такое устройство срабатывает без видимой причины, нужно провести более тщательную проверку.

Осмотрите размыкатель, если нужно – подтяните контакты. Проверьте состояние электропроводки в распределительном щите. Если фазная жила касается заземленного металлического корпуса, это может стать причиной выбивания дифференциального автомата, хотя и не приведет к замыканию.

Допустим, что в щите неисправностей не обнаружено. Следовательно, в защищаемой электроцепи имеет место утечка тока. Ее причины могут быть следующими:

Неисправный электроприбор. Если пробивает на его корпус, срабатывает УЗО дифавтомата, задача которого состоит в том, чтобы не допустить поражения людей током.
Замыкание между собой провода защитного заземления и нулевой фазы, что иногда делают неопытные электромонтеры.

Сильная гроза. Мощные электрические разряды нередко становятся причиной выбивания дифференциального защитного устройства. В этом случае АВ лучше не включать, пока гроза не утихнет.
Изношенный изоляционный слой старой электропроводки. В этом случае утечка электротока происходит через микротрещины и вызывает срабатывание автомата. Поскольку такие повреждения плохо видны невооруженным глазом, а неисправный кабель не греется, обнаружить проблему бывает нелегко.
Запавшая кнопка «Тест» на аппарате или поврежденная корпусная часть также приводит к срабатыванию прибора. Неисправное устройство в этом случае подлежит замене.
Установка автомата не по схеме.

Дифференциальный автомат время от времени нужно проверять путем нажатия кнопки «Тест» при отключенной нагрузке. Исправный аппарат должен выключиться. Если же он продолжает работать, это говорит о нарушении защитной функции и необходимости замены устройства.

Почему выбивает УЗО – наглядно на видео:

Неисправность проводки

Причинами отключения АВ может стать:

Изношенный изоляционный слой кабеля.
Плохой контакт в выключателе или электророзетке.

Если проблема в выключателе или розетке, то для устранения неисправности нужно вскрыть элемент, зачистить подгоревшее место и правильно подсоединить кабель. При изношенной изоляции, особенно если дело касается скрытой проводки, найти проблему нелегко.

В этом случае поможет специальный прибор – трассоискатель, с помощью которого можно обнаружить повреждения кабеля, даже если он скрыт в стене.

Определив место неполадок, его нужно вскрыть и устранить неисправность, после чего вновь заделать канавку.

Заключение

В этом материале мы разобрались с тем, какими причинами, кроме чрезмерного нагревающегося кабеля, может быть вызвано срабатывание защитного автомата. Теперь вы знаете, что нужно делать, когда перегорает лампочка с одновременным отключением защитного устройства, а также как устранить неисправность при перегорании проводки внутри электрического элемента или в случае выхода из строя бытового прибора.

Как не вовремя это всегда случается: бац! и пропал свет. Может быть, предварительно что-то потрескивало в розетке или в выключателе. А может, вы включили свет, лампочка взорвалась и вырубило пробки, и нет света по всей квартире. Но иногда бывает так, что одновременно включили чайник микроволновку и на раз, тоже нет света, отключился автомат от перегрузки. Причины и обстоятельства могут быть самые разные. Давайте разбираться, как действовать в этой ситуации.

Прежде всего, нужно выяснить, при каких обстоятельствах отключился свет.

Если, например, свет погас в момент включения электроприбора, значит, причина, по всей вероятности, в нем. Прибор нужно немедленно отключить и без проверки больше не включать. Если это произошло при включении люстры, то чаще всего при этом перегорела лампа, а от броска тока выбило пробку. Принцип работы автоматического выключателя в том и заключается, чтобы при скачке тока отключить линию и обезопасить ее.

Итак, если выбило пробки в щитке, что делать?

Если причина выбивания пробок осталась пока не известной, следует вынуть вилки из всех розеток, а выключатели перевести в другое положение. Этими действиями нужно отсоединить участок с поврежденной изоляцией.

Помня о наличии зон защиты, разберитесь, какие же пробки перегорели (какие автоматические выключатели отключились). Предварительно ознакомьтесь со схемой стандартного квартирного распределительного щита . При этом нужно руководствоваться следующими соображениями: если в квартире несколько групп, но погасли не все лампы, а только лампы, относящиеся к одной группе, значит, трогать пробки на лестнице не нужно - они наверняка целы; если в квартире несколько групп и все погасли, с пробками в квартире делать нечего, а искать нужно на лестнице или же в начале стояка.

А как же разобраться, из-за каких именно пробок пропал свет в квартире?

Для этого нужно знать, исправен ли свет в других квартирах, питающихся от этой же фазы стояка. Если исправен, ищите на своей площадке. Если погас свет в нескольких квартирах, дело в предохранителях в начале стояка.

На лестничных клетках ни в коем случае нельзя проверять предохранители контрольной лампой, потому что легко попасть на «чужую» фазу, а напряжение между фазами 380 В (в сети 380/220 В), т.е. значительно выше, чем между фазой и нейтралью (нулем) 220 В, вводимых в квартиры. Никогда не вставляйте в предохранители, даже на мгновение, отвертки, гвозди или другие металлические предметы. Если в сети имеется короткое замыкание, то в лучшем случае от таких испытаний перегорят следующие предохранители и вместо одной группы (квартиры) погаснет свет во всех группах (квартирах). Но может окончиться и хуже - ослепительный свет электрической дуги обожжет глаза.

Для безопасного ремонта проводки обратитесь к профессиональному мастеру. Чтобы заказать услуги электрика в Королеве или оформить вызов электрика в Мытищи , незамедлительно свяжитесь с нашим оператором, как только отключился свет. Если нужен электрик в Щелково , звоните, приедем в течение часа.

Выключился свет, а ремонт вы хотите выполнить самостоятельно... Будьте осторожны!

Выполняя какие-нибудь работы с электрикой, соблюдайте правила техники безопасности.

Для исправления контактов в винтовых соединениях необходимо плотно затянуть винты и гайки. Если нет шайб, нужно их подложить. Если контакт плох потому, что провод окислен, грязен или с него недостаточно тщательно удалена изоляция, нужно провод зачистить.

Если нагреваются контакты и участки проводов, расположенные вблизи контактов, значит соединение неплотное и его нужно подтянуть.

Если поврежден какой-нибудь один прибор, а остальные исправны, значит искать повреждение нужно именно в нем. Если исправная лампа не горит, плитка, утюг, чайник и т.п. не нагреваются, то дело в нарушении контакта: лампа не доходит до контактов патрона, перегорела спираль, штырек вилки не касается гнезда, обломан провод.

Если появился запах горелой резины, немедленно ищите плохой контакт, а найдя его - исправьте. Плохой контакт - источник пожара.

Имейте в виду, что обычно повреждаются либо контакты, либо изоляция.

Нарушение изоляции приводит к коротким замыканиям и перегоранию предохранителей.

Не выдергивайте штепсельную вилку за провод. Распрямляйте перекрученные провода и шнуры.
Не красьте и не белите арматуру, шнуры и провода, проложенные на роликах.
Не оставляйте в эксплуатации разбитые основания и крышки штепсельных розеток, разбитые ролики, оголенные провода; патроны с металлическими корпусами надо заменить.
Ни при каких обстоятельствах проводки различного назначения не должны соприкасаться. Ведь в квартире есть проводки: телефонная, радиотрансляционная, ввод от антенны. Они требуют бережного обращения.
Никогда не забивайте гвозди и не сверлите стены в квартирах со скрытой электропроводкой, не определив, в каких местах могут быть проложены провода. Борозды с проводкой идут по кратчайшим расстояниям от коробок к местам установки выключателей и штепсельных розеток. Они могут идти между коробками, между штепсельными розетками, установленными в один ряд.
Ничего не подвешивайте к проводам.
Плохие контакты у выключателей, как правило, связаны с поломкой. Отламываются. пружинящие контактные пластины или они теряют упругость. Чинить их бессмысленно, надо просто заменить выключатель.

Позаботьтесь о запасных автоматах, причем если в квартире автоматы на 10 А, то в стояке должны быть автоматы на 16 А.

Помните, что прибор работает, но «бьет», когда оголенный проводник где-нибудь касается корпуса или если неправильно изолирован вывод из прибора.

Постарайтесь выяснить для своей квартиры: каково номинальное напряжение в квартире; от каких предохранителей (автоматических выключателей) питается квартира; как распределены по группам комнаты и общая площадь и от каких предохранителей на щитке в квартире питается каждая группа.

Очень полезно сделать на щитке надписи или же начертить схему питания и повесить ее у щитка.

Разрыв провода, как правило, встречается в местах частых перегибов. Чтобы провода не перегибались, у переносных приборов нередко можно встретить шланговые провода в прочной оболочке либо пружину, предохраняющую провод от перегибания.

Следует знать, какова пропускная способность проводов и счетчика, чтобы никогда не перегружать провода и счетчик. Пропускная способность провода зависит от типа электропровода.

Считать неисправным прибор можно лишь в том случае, если другие, заведомо исправные приборы, работают от той же штепсельной розетки, так как может случиться, что не прибор плох, а розетка неисправна. Если при включении прибора сыплются искры, сильно тускнеет и даже гаснет свет, перегорают пробки, ищите в приборе нарушенную изоляцию между выводами или закороченные витки.

Если материал этой статьи был для вас интересен и полезен, поделитесь им со своими знакомыми в социальных сетях. Возможно, кому-то эта информация очень пригодится. C уважением,

. Выбивает пробки

Выбило пробки, как включить | 5domov.ru

Вдруг ни с того ни с сего погас свет. Другой вариант: включаете электрический чайник – он не работает. Ещё пример: при входе в квартир, нажимаете клавишу выключателя – светлее не стало.

Свет пропал. Его нет в комнате, или в кухне, в ванне, коридоре или везде по квартире. Возможных ситуаций миллион. Причина одна – отсутствие электричества. Это явный факт, он очевиден.

Причины отключения электричества

Не стоит сразу поднимать панику, звонить в аварийку или знакомому электрику. Возможно, причина банальна, справимся сами. Пропажа электричества – неприятный, часто, неожиданный момент. Но причины его отсутствия всего две:

Электроснабжение временно ограничено. Ведутся работы на участке электрической сети – городской, уличной, общедомовой или произошла авария;
Неисправность квартирной проводки, оборудования, бытовых приборов или техники, расположенных внутри.

Что делать после отключения электричества

Локализовать причину пропажи электроэнергии. Определить границы её возможного нахождения.

Попробуйте включить освещение в разных помещениях. Проверьте наличие напряжения в розетках специальным указателем (можно для этого использовать мультиметр), можно для этого использовать настольную лампу, фен, другой переносной прибор. Обратите внимание на технику, постоянно подключенную к сети. Горят ли индикаторы ждущего режима на бытовой технике, отображаются ли часы на микроволновой печи.

Электричества нет во всем доме или на районе

Вечером, посмотрите из окна на улицу. Виден ли свет в окнах соседних домов, включены ли уличные фонари? Не горят – значит, причины для волнения отсутствуют. В противном случае, неприятность гораздо ближе, чем кажется.

Если света нет не только в вашей квартире, но и во всем доме или на районе, то остается только ждать. Можно позвонить с специальные службы и узнать причину отключения света у них

В светлое время суток выйдите на лестничную площадку. Освещение площадки работает? Позвоните к соседям. У них есть свет? Посмотрите на этажный электрический щит. Диски крутятся, индикаторы на счётчиках горят? Если нет, то не стоит волноваться – страдаете от отсутствия электричества не только вы. Если да, то причина, скорее всего, касается только вашей квартиры.

Электричества нет только в квартире

Рамки поиска сузились. Не важно, частично или полностью обесточена квартира, вначале следует взглянуть на состояние аппаратов защиты. Возможно, именно они отработали. Как говорится – «выбило пробки».

Важно! Если «пробки выбило» в результате подтопления, подгорания проводки, появились запах, хлопки, искры – это поводы для обращения к специалисту. Никакой самодеятельности – вызывайте электрика.

Что выбило?

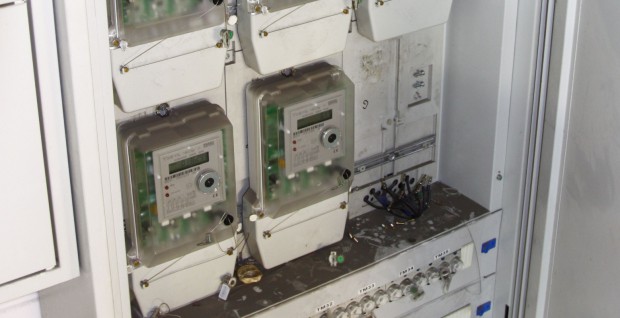

Аппараты защиты, какого бы вида и типа они не были, располагаются в электрическом щите. Там же установлен счётчик, ведущий учёт потребленной энергии, с него снимаются показания для передачи энергоснабжающей компании.

Аппараты защиты всегда находятся в электрическом щетке

Где находятся пробки

Возможное расположение:

В квартире. Щиток обычно располагается в коридоре, рядом с входной дверью. Иногда он, после отделки или ремонта, скрыт – убран в нишу или гардеробную;

Вне квартиры – на лестничной площадке или в отдельном помещении. Аппараты защиты расположены там, в квартиру заходят только кабеля;

Комбинированное. Счётчик, общий автомат или рубильник, установлены в этажном шкафу. Аппараты защиты бытовой сети - в квартирном.

Виды аппаратов защиты

Щиток найден. Предварительно необходимо произвести его осмотр. Вариантов исполнения электрощитов по типу, размеру, количеству аппаратов, их характеристикам и расположению множество.

Применяемые устройства защиты:

От чего они защищают

Приведённые устройства, выполняют одну или одновременно обе функции защиты: от перегрузки, от утечки электрического тока.

Перегрузка – это превышение допустимой мощности. Много бытовых приборов и освещения работают одновременно. Сюда же относится короткое замыкание.

Утечка электрического тока – происходит при нарушении изоляции проводов. Её величина недостаточна, чтобы отработал автоматический выключатель. Но если утечка происходит на корпус из токопроводящего материала, то случайное прикосновение к нему, вызовет неприятно ощутимый удар электрического тока.

Как выбивает пробки

Беглый осмотр позволит выявить отработавший автомат или пробку. Что сразу же бросается в глаза?

Кнопка «Включить» пробки в отжатом положении. Обычно она белого цвета, по размеру гораздо больше, чем «Выключить».

Как включить пробки

Ни в коем случае сразу не включать пробку, не взводить автомат – причина отключения ещё не известна. Возможно, она серьёзней, чем кажется. Включение без выяснения причины может вызвать повторное срабатывание защиты.

Возможные причины выбитых пробок

Снова сужаем границы возможного нахождения неисправности. Разделяем электрическую сеть квартиры на два участка. Первый – это электропроводка, включая аппараты защиты, второй – бытовые приборы, подключенные в розетки, и освещение.

Причиной того, что «выбило пробки» может быть неисправность бытовых приборов, а так же одновременная работа нескольких мощных потребителей – стиральная машина и водонагреватель, электрический чайник и микроволновая печь.

Отключая их, – снимаем нагрузку с сети. Выключаем освещение. Отключаем бытовые приборы, вытаскивая вилки сетевых шнуров из розеток. Не забудьте про скрытые розетки, если такие имеются, расположенные за техникой, особенно на кухне и в санузле.

Необходимо вынуть из розеток все приборы электропитания

Попутно обращайте внимание на состояние розеток, вилок, сетевых шнуров. Возможно, где-то подгорело, оплавилось, появился запах. Если нашли что-то похожее – вполне вероятно, это и есть искомая причина. Может, дело не в них, но соответствующие выводы о дальнейшей замене или ремонте этих частей стоит сделать.

Внимательно проверяйте состояние розеток и проводов!

Пробное включение

Отсоединили всё, что могли, оценили состояние мест подключения, ограничили место нахождения неисправности до электропроводки и аппаратов защиты. Настало время включить пробки.

Перед этим следует убедиться в отсутствии короткого замыкания на проводах, отходящих от пробок или автоматов, оценить сопротивление изоляции кабелей. Для этого выполняют измерения.

Замеры позволяют выявить проблемные участки проводки, если такие имеются. Найти или определить место нахождения поломки – легко, используя специальные приборы - измерители. Но эти приборы дорогие и мало распространены у неспециалистов.

Измерение параметров петли короткого замыкания

Восстановить электроснабжение можно, не производя измерения, но при этом следует быть готовым к повторному срабатыванию зашиты, с хлопком и даже искрами. Следующие действия требуют понимания основ электротехники, принципа работы аппаратов защиты, знаний техники безопасности.

Важно! Если есть сомнения в своих силах, боязнь электрического тока, можно выполнить только визуальный осмотр, не снимая крышек щитков, не касаясь проводов, контактов на устройствах защиты. В противном случае обращайтесь за помощью к специалисту.

Включение выбитых пробок

Восстановление работоспособности пробок с плавкой вставкой осуществляется их заменой. Выкручивается из патрона неисправная пробка, на её место заворачивается новая.

Замена пробки с плавкой вставкой

У составной пробки новая плавкая вставка в виде предохранителя ставится в корпус, который вкручивается в патрон.

Автоматические пробки включаются нажатием большей по размеру кнопки, обычно белого цвета. Маленькая красная кнопка – отключает электричество и служит для проверки работоспособности прибора. Для обесточивания проводки выкручивать её при этом не требуется.

Автоматические выключатели, УЗО и дифференциальные автоматы включаются путём взвода рычажка из положения выключено, в положение включено. Направление включения не обязательно снизу вверх, может быть сверху вниз, даже слева направо и наоборот.

Внимание! Если рычаг отработавшего автомата посередине, то сначала необходимо переместить его в положение выключено, а уже после этого взвести.

Что делать после включения пробок?

При снятой нагрузке, когда отключены из розеток все потребители и выключен свет, проведены необходимые измерения, повторное срабатывание защиты однозначно укажет на неисправность самого аппарата. Его требуется заменить.

Если пробки не вырубило – они и проводка в порядке. Следовательно, причина в бытовых приборах.

Как определить неисправность без использования приборов

Если замеры не проводились, необходимо отсоединить отходящие провода и включить автомат. Повторная отработка укажет на его неисправность. Если защиту не выбивает – ищем неисправность в проводке.

Не используя приборы, определить удастся только проблемный участок проводки. При подаче напряжения на него, аппарат защиты будет срабатывать вновь.

Проверка бытовых приборов

Неисправность бытовой техники или оборудования также вызывает срабатывание пробок.

Если причина неисправности не в проводке и пробках, то следует поочерёдно включать отключенные ранее приборы и наблюдать за состоянием аппаратов защиты. Если какой-либо из них отработал, значит причина в приборе, который только что подключали.

Если кажется, что дело в бытовых приборах, то рекомендуется включать их по одному и проверять пробки. Если дело в технике, то при её включении пробки опять выбьет

Возможно, причина обнаружена не будет. Это худший из возможных вариант, когда причина неявная. Без проведения измерений здесь не обойтись. Хотя, возможно, – это ложное срабатывание защиты.

Некоторые особенности поиска неисправностей

Электрическая энергия от щитка до приборов-потребителей распределяется по жилам кабелей или проводов. Принцип работы бытовых приборов основан на эффекте, который получается в результате протекания электрического тока по проводнику, полупроводнику, жидкости, газе и т. д. Это нагрев, свечение, магнитное поле и другие.

Чуть-чуть теории

Очень упрощённо, можно рассматривать участок электрической цепи, как водопровод. Выключатель или автомат будет являться краном. Труба перед краном – это прямой провод, фазный или упрощённо «фаза». Труба после крана – обратный, нулевой или просто «ноль».

Чтобы вода потекла, требуется открыть кран. Так же и с проводами. Фазный провод имеет «напор» электрических зарядов. Замыкаем цепь выключателем, электрический ток течёт через прибор, совершает полезную работу и возвращается по нулевому проводу.

Указатель напряжения

От аппаратов защиты отходят фазные провода. Указатель напряжения светится на них. Наличие свечения на контакте говорит о присутствии напряжения.

Автоматические выключатели могут иметь несколько полюсов. Двухполюсные применяются для однофазной проводки 220В, трёхполюсные – для трёхфазной 380В.

Наличие напряжения на контактах аппаратов защиты, выключателей, розеток, светильников проверяют двухполюсным указателем, его величину - вольтметром или мультиметром в режиме измерения напряжения.

Указатель напряжения

Наличие напряжения, говорит об исправности проводки, но не указывает на её состояние.

Прозвонка

Отсутствие напряжения говорит о возможном плохом контакте – подгорело, оплавилось, окислилось или обрыве провода. Выяснить, в какой жиле кабеля произошёл обрыв, можно прозвонкой или мультиметром в режиме омметра.

Прибор для прозвонки

Важно! Выполнять прозвонку необходимо только при отключенном напряжении.

Искатель скрытой проводки

Позволяет найти трассу, по которой проложены провода и место возможного разрыва. Искатель проводки ведут по поверхности стены. На наличие проводов под напряжением указывает свечение, звуковой сигнал или индикация на экране.

Искатель скрытой проводки

Здесь рассмотрены лишь общие методы обнаружения неисправности и способы восстановления электроснабжения. Не зависимо от причины выбивания пробок, срабатывания автоматов или УЗО, следует обратить внимание на состоянии электрической проводки. Возможно, она требует частичного ремонта или полной замены.

5domov.ru

Выбивает автомат, пробки, УЗО: причины, что делать

Что нужно знать заранее
Главное – профилактика

Что нужно знать заранее

ВЩ и ЩА

Причины срабатывания защитной автоматики

Перегрузки

Утечки и реактивность

КЗ

О прозвонке проводки

Пере- и недонапряжение

Пробочная специфика

Главное – профилактика

lenpas.ru

Выбивают пробки - что делать, куда обращаться, как решить проблему

С проблемой выхода из строя пробок сталкивался практически каждый из нас при использовании бытовых приборов дома или на рабочем месте. Процесс достаточно спонтанный и может сбить с работы даже самого сосредоточенного человека. В последнее время на полках магазинов можно увидеть автоматические приборы выключения, которые по принципу работы аналогичны с обыкновенными пробками. Но перед заменой на новинку, стоит обратить внимание на стандартное приспособление и его устройство. Почему выбивает пробки? Какие виды пробок бывают? Как устранить возникшие неполадки? Все это мы рассмотрим в нашей сегодняшней статье.

Конструкция

В той ситуации, когда у вас в квартире выбивают пробки, и что делать, вы не знаете, следует разобраться с проблемой поочередно. Начать нужно с пояснения конструкции и принципа действия.

Пробка в электроснабжении представляет собой предохранитель определенного рода, который обустроен вкручивающим элементом для соединения с токопроводящей сетью. Цоколь в качестве соединительного элемента, в этом случае, аналогичен по конструкции с лампой накаливания и применим в стандартных квартирах со старой прокладкой коммуникаций.

Назначение

Когда речь заходит о предназначении и функциях пробок для работы электроприборов, то в первую очередь отмечается защита составляющих от короткого замыкания и увеличенного воздействия нагрузки. Корпус выполнен из диэлектрического компонента для того, чтобы процесс монтажа производился без дополнительных приспособлений.

Разновидности

Все пробки подразделяются на две основные категории:

Элементы с плавной вставкой. Такой вариант после срабатывания требует замены предохранителя на новый с аналогичными характеристиками. Если вы захотите установить прибор с завышенной величиной номинала, то при выходе из строя механизм не сработает. При этом сгорит вся проводка по периметру.
Автоматические элементы с кнопкой регулирования работы. Здесь нет вставки, которая при возникновении проблемы может потребовать замены на новый элемент. Обычно подлежат установке в том случае, когда имеется разделение приборов на несколько групп.

Основные причины для появления дефекта

Причин для отключения пробок существует большое множество. Но основной перечень все же представлен рядом основных направлений:

возникновение короткого замыкания;
неисправность элемента.

Короткое замыкание как причина неполадок в работе с пробками

При возникновении КЗ можно наблюдать скачок энергии в цепи, после чего происходит нагрев проводки. Напряжение при этом резко падает, и в случае отсутствия защитного механизма может возникнуть пожар. Причинами для такого недуга может стать неправильное устройство изоляции или некорректная коммутация аппаратуры с энергоснабжением. Чем быстрее сработает пробка, тем меньше вреда получит система в итоге. Именно для этого устанавливаются данные элементы в помещениях.

В большинстве случаев выбивает пробки при включении света тогда, когда провода оголены или лампы накаливания вызывают процесс внутри колбы. Такой процесс заканчивается выходом из строя источника света.

Превышение лимита нагрузки как второстепенная причина

Очень часто, когда дом строится собственными силами и без необходимых знаний, может возникнуть ситуация с выбиванием пробок в постоянном режиме при эксплуатации. Это зависит от того, что номинал силы тока превышает максимальную нагрузку, которая будет возникать в дальнейшем применении. Например, когда у вас включен фен и электроплита, то суммарная нагрузка составит 10 Ампер. При такой ситуации лучше всего запастись пробкой на 14 Ампер, чтобы никогда не возникало проблем с эксплуатацией электрооборудования.

Стоит учитывать, что стиральная машина выбивает пробки чаще, потому что количество потребляемой энергии в разы больше, чем, например, у стандартного чайника.

Неисправность элемента в системе как причина технической неисправности

Если у вас выбивает автомат, то стоит подумать еще об одной причине. Это может быть неисправность самого элемента или его какой-то отдельной части. В этом случае следует прибегнуть к ремонту или покупке новой запчасти.

Некоторые варианты решения проблем

Конечно, вызов электрика на дом может решить все ваши проблемы, и при этом от вас потребуются только финансовые затраты.

Но многие из нас, даже не из-за денежной выгоды, хотят решить все возникающие нюансы самостоятельно. В такой ситуации лучше действовать продуманно и слаженно. Для этого следует запастись необходимыми знаниями и посоветоваться с опытным специалистом.

Способы устранения неисправности

Если у вас выбивают пробки, и что делать, вы не знаете, стоит рассмотреть некоторые варианты устранения дефекта. В первую очередь, нужно отыскать правильную причину выхода из строя всей системы. На любом электрощите можно найти необходимую информацию при помощи счетчика. Он представляет собой компактное устройство, которое предназначается для распределения мощности. Если установлена пробка с плавкой вставкой, то по внешнему виду вы никогда не определите исправность. На современных устройствах можно определить по индикаторам наличие входящего напряжения. Если подается определенного вида знак, то тогда напряжение было подано и причину следует искать уже в остальных приспособлениях.

Проверить исправность вставки можно несколькими методами:

Установите новый предохранитель и проверьте работоспособность. Такую процедуру может произвести как профессионал, так и любитель. Одним важным аспектом является наличие запасного предохранителя для замены.
При помощи мультиметра произведите осмотр. Он позволит показать исправность работы без замены компонентов. Но в большинстве случаев мультиметр подходит только для профессиональных электриков, которые имеют в своем арсенале специальное оснащение.

После того, как произошло выбивание пробки, следует произвести включение еще раз. Но перед этим все же следует осмотреть все помещения в квартире или доме для того, чтобы визуально обнаружить возможные дефекты иного типа. В том случае, когда после замены подача электроэнергии не возобновилась, то лучше прибегнуть к такой услуге, как вызов электрика на дом. Это необходимо выполнить, потому что неисправность будет находиться в цепи потребителя.

Если выбивают пробки, что делать? В этом случае следует прояснить локализацию проблемы. Для этого необходимо подать напряжение в квартиру без прикладывания нагрузки. В этом случае все приборы должны быть выключены. Если выбивает автомат и при таких действиях, то проблему следует искать в качестве электропроводки. В большинстве случаев будет присутствовать короткое замыкание, которое сопровождается наличием различных запахов горелой проводки.

Если вы выключили все приборы, и пробка не выбивается, то проблему следует искать в работе самого приспособления. Сразу нужно обратить свой взгляд на состояние розетки, в которую включался прибор. Сначала рекомендуется осмотреть ее на предмет наличия признаков короткого замыкания, а уже потом проверять поочередно каждый из приборов.

Если в ванной комнате выбивают пробки, что делать? Ответ тут элементарно прост. Проблема заключается в повышенной влажности, что делает короткое замыкание еще более распространенным явлением.

Что делать, если самостоятельно дефект устранить невозможно?

В том случае, когда выбило пробки в квартире, и вы не имеете свободного доступа к электрощиту, то может возникнуть правдивый вопрос о том, как дальше действовать. Конечно, такая ситуация абсолютно недопустима как в квартире, так и доме. Но бывают разные причины для этого.

В первую очередь, нужно обратиться к поставщику услуг электроснабжения. Вскрывать самостоятельно пломбы ни в коем случае нельзя. При ситуации, когда авария произошла в ночное время суток, то можно воспользоваться помощью районных аварийных служб, которые в любом случае обязаны решить проблему.

Заключение

Итак, мы выяснили, что делать, если выбивают пробки и как необходимо действовать при такой обстановке. В любом случае, при возникновении сложной ситуации вы должны обладать необходимыми знаниями и навыками, которые позволят выполнить процесс правильно или дождаться помощи. Не нужно прибегать к рискованным действиям, когда вы не уверены в собственных усилиях. Это может нанести вред здоровью, а также всему вашему имуществу. Поэтому прибегать к ремонту нужно только в случае, если вы уверены, как это делается.

fb.ru

Выбивает автомат, пробки, УЗО: причины, что делать

Летом чаще всего выбивает автомат защиты любого типа (см. далее) домовой/квартирной электропроводки. Причины – рост энергопотребления бытовой техникой, повышенная температура и влажность воздуха в сочетании с характерными именно для летнего периода колебаниями напряжения сети электропитания. Зимой защитная автоматика срабатывает чаще всего при включении излишне мощных электронагревательных приборов, а межсезонье время в общем-то аварийно-спокойное.

Что нужно знать заранее
Причины срабатывания защитной автоматики
Главное – профилактика

Настоящая публикация рассчитана прежде всего на обычных жильцов, не электриков и электротехнических работников. Мы постараемся пояснить, что нужно делать, если в квартире/частом доме выбивает пробки (пробочные электрические предохранители), автомат защиты по току (защитный автомат или просто автомат) и устройства защитного отключения напряжения при утечке тока с фазного провода (дифференциальный автомат или просто дифавтомат либо устройство защитного отключения – УЗО), или устройство защиты от перенапряжения сети (токовое реле).

Также далее изложено, как самостоятельно определить источник предаварийной ситуации с точностью до розетки или электроприбора. Ремонт «виновных» – холодильников, стиральных машин, электронагревателей воды (бойлеров) и пр. потенциально аварийных устройств это отдельный круг тем, также как и устройство защитного заземления для них. Особо рассмотрены вопросы, что делать, если выбивает УЗО, т.к. эти устройства не дублируют токовую защиту и в быту появились сравнительно недавно.

Примечание: защитное заземление – единственный способ обеспечить себе 100% электробезопасность. Самая совершенная защитная автоматика только снижает вероятность поражения электротоком в аварийных и предаварийных ситуациях до некоторой весьма малой, но не нулевой величины.

Что нужно знать заранее

Первое, если у вас выбило пробки старого типа с плавкими вставками, ни в коем случае не ставьте в них «жучки», но сейчас уже не только по соображениям безопасности. Современная бытовая техника насыщена электроникой. Загрубление плавкого предохранителя источник неполадок не ремонтирует и не устраняет. Включение чего угодно – от планшета до утюга и стиралки – в неисправную сеть может стоить ремонта многократно более дорогого, чем покупка пары-двух пробок-автоматов, вполне заменяющих автомат токовой защиты.

Второе, до определения причины срабатывания автоматики защиты все, что включено в розетки или через штатные выключатели, должно быть отключено. Отключения и пробные включения производятся только на обесточенной проводке последовательно по потребителям: выключаем общий автомат (см. далее) или пробки-автоматы, вынимаем все вилки из розеток, выключаем выключатели. Нужно проверить какой-то прибор или светильник – включаем в розетку или выключателем, включаем общий автомат или пробки. Требуется для проверки подключить следующий прибор, или светильник – снова выключаем общую автоматику, подключаем и т.д.

Подручные средства для проверки наличия напряжения в розетках

Третье, предположим, что у вас нет тестера, индикатора-фазоуказателя и вы вообще представления не имеете, что это такое. В таком случае проверить наличие напряжения в квартире при пробном включении, не рискуя собой и дорогой техникой, можно с помощью зарядного устройства для телефона со световым индикатором (слева на рис.) или светодиодного фонарика с подзарядкой (справа). Зарядку включают в розетку без телефона, а фонарик – не включая света. Ни в каких нормативных документах возможности использования этих устройств в таком качестве не предусмотрено, но для дилетанта они даже безопаснее индикатора фазы и тестера: ухватиться по неопытности за оголенную часть щупа или пытаться померять напряжение тестером, включенным на измерение тока, невозможно. Сами «квази-индикаторы» на аварийной сети могут выйти из строя (проводники внутри них очень тонкие), но они недороги и ремонтопригодны. Однако мы забегаем вперед, сначала нужно добраться туда, где выбило.

ВЩ и ЩА

Защитная автоматика в квартире чаще всего монтируется рядом с электросчетчиком на вводном щите ВЩ. Если защита пробками, ВЩ может быть совершенно допотопным (поз. 1 на рис.), халтурно сделанным, поз. 2, но рядом с ВЩ всегда найдется распределительная коробка (дозатор, «доза», показано красной стрелкой). Из дозатора расходятся ветви проводки по комнатам. Так вот, открывать дозатор, не будучи электриком, нельзя. Источник неисправности в таком случае нужно искать пробными включениями (см. выше и далее).

Вводные щиты и щит автоматики в квартире

В квартире с ВЩ современного типа (поз. 3) поиск, отчего защиту вышибает, начинается в перебора ветвей проводки: они включены через отдельные автоматы на токи меньшие, чем общий (главный). В таком случае сначала выключают автоматы ветвей, включают главный автомат, и, включая по очереди автоматы ветвей, находят неисправную, а ее уже проверяют, как в пред. случае. Если квартирные счетчики на лестничной клетке, то вместо ВЩ в прихожей будет щит автоматики ЩА. В таком случае труднее будет найти причину срабатывания защиты по реактивности, см. далее.

Примечание: УЗО (показаны зелеными стрелками) во время проверки на ток должны быть включены. Проверку на утечку производят прежде, чем на перегрузку по току, т.к. утечка опаснее для людей.

Причины срабатывания защитной автоматики

Автоматика защиты в большинстве случаев срабатывает по следующим причинам:

Проводка перегружена – постоянно выбивает пробки или токовый автомат. Нужно проверить соответствие их номинального тока реально потребляемому, а величину последнего – норме потребления мощности, см. далее;
Кратковременные перегрузки при включении мощных потребителей либо вследствие колебаний напряжения сети – защиту выбивает нерегулярно, чаще всего при включении какого-то прибора;
Мгновенные перегрузки по току за счет пусковых токов устройств бытовой техники – часто выбивает пробки в момент включения приборов с электромоторами; прежде всего – холодильника, см. также далее;
Утечка тока по фазному проводу – выбивает УЗО, чаще всего при включении стиральной машины, бойлера, света в ванной, подвале и др. приборов во влажных помещениях;
Выбило автоматику, токовую или УЗО, и не включается – короткое замыкание либо замыкание фазы на землю. Скорее всего, из-за неисправности какого-то из приборов, но возможна и неисправность проводки, напр., вследствие замокания. Очень редко – неисправность самого защитного автомата;
Выбило реле напряжения – напряжение в сети вышло за пределы допустимого.

Перегрузки

Допустим, у вас вылетели пробки в момент включения какого-то из приборов. На защитных автоматах всегда обозначается их номинальный рабочий ток; точнее – его эффективное значение. Амплитудное в 1,4 раза больше, но в сети 50 Гц длительность полуволны напряжения 10 мс, а время срабатывания электромеханической автоматики ок. 30 мс, так что об амплитуде тока пока не думаем.

Далее, 1 кВА потребляемой мощности при эффективном напряжении 220 В означает ток 4,55 А. Норма потребления городской квартиры – 3,5 кВА; защита ставится на ток 16 А. Покупать пробки на 25 А и более смысла нет, т.к. в щитке на лестничной клетке стоят автоматы на 16 А, хозяин которых – эксплуатант дома. Для частного дома норма потребления 5 кВА, защита на 25 А. На особняки, таунхаузы, коттеджные поселки и др. дорогое жилье норма потребления по умолчанию 10 кВА и защита на 50 А, но там платят за электричество по повышенному тарифу. А теперь посмотрим, что сколько в квартире может «намотать» до выбивания защиты:

Холодильник – 0,1-0,5 кВА, но в момент пуска (как захолодит) потребляемый ток увеличивается в 5-7 раз. При том же напряжении мощность от сети на 1-5 с уйдет 0,5-3,5 кВА. Срабатывание УЗО возможно в момент пуска от реактивности, см. далее.
Стиральная машина – ток потребления примерно как у холодильника, в т.ч. пусковой. Однако, если срабатывает не токовая защита, а УЗО, то причину нужно искать прежде всего здесь.
Водонагреватель – бойлеры на 50 л снабжаются ТЭНами на 1,2-1,5 кВА; 100-150 литровые – на 2-3 кВА. Ток потребления при нагреве стабилен. Второй по частоте источник срабатывания УЗО.
Компьютер, плоский телевизор и др. приборы с импульсными блоками питания (ИБП). Токовая защита их чаще всего «не видит», т.к. потребляемая мощность невелика, но УЗО они могут заставить сработать от емкостной утечки на корпус.
Микроволновка также стабильно берет 1-2,5 кВА, в зависимости от ее типа.
Кондиционер по потребляемой мощности примерно равен микроволновке, а его пусковой ток в 2-3 раза больше рабочего.
Утюг – старые делались на 1 кВА; теперь стандартная мощность утюга с отпариванием 2,2 кВА.
Современный пылесос – рабочая потребляемая мощность ок. 1,2-1,6 кВА, но пусковая в 2-3 раза выше. При засорении насадки или, допустим, засасывании в нее ковра рабочая мощность может возрастать до пусковой.
Электроплита – у настольной потребляемая мощность как у утюга, а все блины стационарной плюс духовка возьмут 6-10 кВА. Велика вероятность утечки и срабатывания УЗО вследствие нарушения изоляции от высокой температуры.

Итак, прежде всего смотрим, что было включено в момент выбивания, и не было ли перебора по мощности. Если да – отключаем какой-то из приборов, напр. бойлер. Кстати, водонагреватель, стационарная электроплита и, весьма желательно, стиралка должны быть включены через отдельные автоматы и УЗО, даже если ВЩ старого типа с пробками.

Следующий момент – пылесос. Выключаем его, пробуем включить главный автомат. Все в порядке? Включаем пылесос. Не выбивает? Работаем аккуратнее и, желательно, на время уборки отключаем самые мощные приборы, напр. бойлер.

Возможна и такая ситуация: ничего по сравнению с прежним не изменилось, но при включении современного холодильника с саморазморозкой вышибает защиту. Скорее всего, в нем скрытая неисправность: вышел из строя или «расконтачился» пусковой электрический конденсатор. Холодильник будет холодить, двигатель компрессора все равно запустится от пусковой обмотки, но пусковой ток и длительность процесса запуска возрастут. Если пусковой конденсатор не полностью вышел из строя, а потерял емкость, ситуация может быть нерегулярной. Вдруг на счетчике с аварийными индикаторами (см. далее) в таком случае подмигивает «Реверс» или «Возврат», то на 99% виноват пусковой конденсатор.

С микроволновкой возможно нечто подобное из-за колебаний напряжения сети. Магнетрону, греющему своим излучением продукты, требуется стабильное электропитание, поэтому источник питания (ИП) хороших мироволновок строят по принципу бустера: при падении напряжения сети ток потребления пропорционально возрастает. Норма колебаний напряжения сети – 185-245 В, но многие модели микроволновок рассчитаны на их пределы 195-235 В. Т.е. получается, что сетевое напряжение вроде еще в норме, но микроволновка берет уже больше ее паспортной мощности.

Утечки и реактивность

УЗО в продаже есть, в общем, 2-х систем: электромеханические дифференциальные автоматы, или просто дифавтоматы, и электронные; последние нередко и называют УЗО, чтобы отличить их от дифавтоматов. Те и другие реагируют на разность токов в фазном и нулевом проводах, но дифавтомату она для срабатывания нужна в 30 мА, а срабатывает он прим. за 10-30 мс. Электронные УЗО быстрее и чувствительнее.

Если вы только собираетесь ставить УЗО, то важно будет знать, что в сетях электропитания с глухозаземленной нейтралью (в РФ такая) электронные УЗО в принципе не способны стабильно работать: они предназначены для сетей с изолированной нейтралью. Как при покупке или выборе в интернете различить дифавтомат и электронное УЗО, см. видео:

Видео: отличие дифавтомата от УЗО

Примечание: типовая схема снабжения проводки дифавтоматами такова. После главного токового автомата ставят общее УЗО на общий номинальный ток потребления. Его выход разветвляют на 2 УЗО с меньшим током. К одному из них подключают осветительные и розеточные ветви, а к другому – всех «мокрых» потребителей – стиралку, бойлер, ванную, подвал – каждого через свой токовый автомат. Такое решение обеспечивает большую четкость срабатывания электромеханических УЗО, т.к. наиболее вероятные утечки суммируются.

Помимо утечки, любое УЗО может сработать вследствие несовпадения фаз напряжения и тока в цепи, это т. наз. сработка по реактивности. Если, напр., в холодильнике «отвалился» пусковой конденсатор, то сработка дифавтомата весьма вероятна, а электронное УЗО выбьет обязательно. То же произойдет, если микроволновка или другой прибор с ИП бустерного типа работает на пониженном напряжении. Подробнее о причинах срабатывания УЗО можно узнать из следующего ролика:

Видео: причины срабатывания УЗО

Как поймать реактивность и утечку

Единственная возможность без специальных приборов и образования определить, отчего срабатывает УЗО – электросчетчик с индикаторами земли и реверса, поз. 1 на рис. справа. зеленые стрелки. Если при срабатывании УЗО на мгновение вспыхивает «Земля», это утечка. Если «Реверс» – реактивность. Только не путайте аварийные индикаторы с оптическими портами многотарифных счетчиков, поз. 2, красная стрелка.

Электросчетчики с аварийной индикацией и оптическим портом для программирования

КЗ

Если по отключении всех приборов выбитый автомат все равно не включается, то проверить проводку на короткое замыкание (КЗ) можно описанными выше «квази-индикаторами»: зарядку или фонарик включают в сеть и пробуют включить автомат. Если «лампочка» (светодиод) зарядки или фонарика хоть чуть мигнут, наверное, неисправен автомат – его контакты не фиксируются в замкнутом положении. Если же «квази-индикатор» при этом не подает признаков жизни – скорее всего, КЗ или обрыв проводки.

О прозвонке проводки

ИБП современной бытовой техники полностью от сети сами не отключаются никогда. Поэтому, если вы электрик и собираетесь прозванивать проводку индукционным мегомметром (меггером), не забудьте вынуть все вилки из розеток. Иначе стоимость ремонта погоревшего может приблизиться к стоимости замены проводки.

Пере- и недонапряжение

Реле напряжения и бытовой указатель напряжения электросети

Весьма и весьма желательно дополнить свой ВЩ реле напряжения (слева на рис.), обесточивающим всю проводку при выходе напряжения сети за заданные пределы. В последнее время защита от перенапряжения стала особенно актуальной: вследствие насыщения быта мощными электроприборами участились случаи отгорания нулевого провода. При этом проводка оказывается под напряжением свыше 300 В. Реально – 320-360 В; теоретически – под фазным напряжением 380 В. Это не только смертельно опасно, но и вызывает массовое сгорание, в прямом смысле, дорогостоящей техники.

Если реле напряжения не по карману, или поставить его нет возможности, спасти от отгорания нуля может индикатор напряжения сети (справа на рис.). Его держат в розетке, ближайшей к счетчику. При срабатывании любого из устройств защиты все вилки вынимают из розеток, светильники выключают, и пробуют включить выбитый автомат. Вдруг на табло мигнуло более 245 В – немедленно вызывают аварийщиков и оповещают соседей.

Пробочная специфика

В квартире с проводкой, защищенной пробками-автоматами, возможна и такая ситуация: пробки включены, «лампочка» на счетчике показывает, что подвод сети есть, а в розетках – ничего. Не торопитесь тогда прозванивать проводку, проверьте сначала пробки. Их ремонт возможен, никак не в ущерб технике безопасности, своими силами без опыта.

Крышки пробок-автоматов снимаются, если вывинтить всего 1 болтик, бирюзовая стрелка на рис. Затем смотрим, как припаян к ламели «холодный» конец токовой обмотки. При некачественной сборке он будет припаян встык, и тогда «горячий» конец обмотки оказывается в опасной близости к ламели, красные стрелки. В опасной – потому, что, если горячий конец закоротит на ламель, пробка превратится в «жучка» и ни от чего не защитит. А пайка встык нередко разваливается, и вроде бы включенная пробка ток не пропускает.

Устройство и возможная неисправность пробки-автомата

Вдруг пайка отвалилась, нужно немного наклонить и повернуть обмотку; ток срабатывания от этого не изменится. Но теперь можно холодный конец обмотки загнуть крючком, обвести вокруг ламели и надежно припаять, а горячий конец отогнуть подальше от ламели, красные стрелки.

Примечание: при обратной сборке пробки-автомата проследите, чтобы включающая кнопка (толстая) встала в пазы как надо. Если ее перевернуть на 180 градусов, кнопка под нажатием уйдет в корпус без щелчка, а контакты не замкнутся.

Главное – профилактика

В заключение посмотрим, как должна быть устроена электропроводка в квартире, чтобы автоматы и пробки выбивало как можно реже. Главное тут – включать защитную автоматику ради грошовой экономии только в разрыв фазного провода, как справа на рис. – грубейшая ошибка.

Правильное и неправильное включение защитной автоматики в квартирную электропроводку

Во-первых, в некоторых аварийных ситуациях на сети с глухозаземленной нейтралью на нулевом проводе возможно появление фазного напряжения; чем это чревато – см. выше. Во-вторых, и от проблем с электриками такое включение на гарантирует: если ноль проводки цельный, то есть способы воровать электричество. Пусть это делал кто-то на стороне, но диспетчер заметит, а доказывать инспектору, что верблюд это не вы, достанется вам.

Любая защитная автоматика должна разрывать при срабатывании все подходящие проводники (в сетях с глухозаземленной нейтралью – 2, фазу и ноль), это первое. А второе, все потенциально аварийные устройства и приборы должны включаться каждое через свой автомат токовой защиты, слева на рис. Если же вы живете в многоквартирном доме, устроить контур защитного заземления для которого нет возможности, эти правила должны соблюдаться неукоснительно.

Конструкция

Назначение

Разновидности

Все пробки подразделяются на две основные категории:

Элементы с плавной вставкой. Такой вариант после срабатывания требует замены предохранителя на новый с аналогичными характеристиками. Если вы захотите установить прибор с завышенной величиной номинала, то при выходе из строя механизм не сработает. При этом сгорит вся проводка по периметру.
Автоматические элементы с кнопкой регулирования работы. Здесь нет вставки, которая при возникновении проблемы может потребовать замены на новый элемент. Обычно подлежат установке в том случае, когда имеется разделение приборов на несколько групп.

Основные причины для появления дефекта

возникновение короткого замыкания;
неисправность элемента.

Короткое замыкание как причина неполадок в работе с пробками

Превышение лимита нагрузки как второстепенная причина

Неисправность элемента в системе как причина технической неисправности

Некоторые варианты решения проблем

Способы устранения неисправности

Проверить исправность вставки можно несколькими методами:

Установите новый предохранитель и проверьте работоспособность. Такую процедуру может произвести как профессионал, так и любитель. Одним важным аспектом является наличие запасного предохранителя для замены.
При помощи мультиметра произведите осмотр. Он позволит показать исправность работы без замены компонентов. Но в большинстве случаев мультиметр подходит только для профессиональных электриков, которые имеют в своем арсенале специальное оснащение.

Что делать, если самостоятельно дефект устранить невозможно?

Заключение

Давайте поговорим о пробках. Не о тех, которые являются бичом всех мало-мальски крупных российских городов, а о тех, которые используются для нашей с вами электробезопасности. Пробки – название разговорное, на самом деле, когда речь заходит о пробках, в большинстве случаев имеют в виду плавкие предохранители, т.е. устройства для защиты электрических цепей от перегрузок. Плавкими их называют из-за принципа действия, т.к. внутри таких предохранителей находится проволочка, которая перегорает (плавится) при перегрузке или коротком замыкании цепи. Также наряду с подобными устройствами используют пробочные автоматы резьбовые (автоматические пробки) или автоматические выключатели (автоматы), которые не имеют плавкой вставки, а содержат устройство, которое при перегрузке разъединяет цепь, но при этом само не выходит из строя.

Что делать, если выбивают пробки?

Часто можно услышать: «У меня в квартире выбивает пробки». Что это значит? А это означает одно – по какой-либо причине нагрузка на сеть в квартире оказывается выше допустимой и пробки «срабатывают», т.е. разъединяют цепь, не позволяя сгореть проводке. Единичные срабатывания защиты вполне допустимы и могут быть вызваны рядом причин, вдаваться в которые мы сейчас не будем. Если у вас на щитке установлены плавкие предохранители, то, когда они перегорают, требуется их полная замена, т.е. необходимо иметь под рукой новые пробки, которые надо будет вкрутить вместо перегоревших. Если же на вашем щитке используются автоматические пробки или автоматы, то при срабатывании необходимо их снова включить, путем нажатия на кнопку или тумблер, восстановив целостность электрической сети.

Почему постоянно выбивает пробки?

Гораздо более серьезно надо отнестись к ситуации, если у вас регулярно выбивает пробки (или срабатывают автоматы). Если это происходит в моменты, когда вы включаете устройства, потребляющие большую мощность (стиральную машину, электрический чайник и т.п.), то это связано с недопустимым увеличением нагрузки на сеть. К сожалению, большинство наших домов строились в те времена, когда об использовании подобных устройств не было и речи, соответственно, и электрическая проводка рассчитывалась совершенно на другие мощности, нежели ей приходится выдерживать в наше время. Поэтому, если у вас при стирке постоянно выбивает пробки, стоит задуматься о том, чтобы обратиться к мастеру.

Как не допустить выбивание пробок?

Существует несколько вариантов решения данной проблемы, например, можно установить дополнительные пробки или автомат для подключения стиральной машины, можно вообще перестать пользоваться оборудованием, при включении которого выбивает пробки, можно осуществить замену проводки. Последний вариант хоть и является наиболее затратным и сложным, зато дает больше гарантий, что в будущем подобных проблем удастся избежать.

Подведем итог сказанному. Если в вашей квартире или на даче регулярно при включении стиральной машины, электрического чайника, водонагревателя и другого оборудования выбивает пробки, срочно обращайтесь к электрику, не доводите дело до сгоревшей проводки.

Если вам нужна помощь специалистов, оформите заявку на нашем сайте. Через 15 минут после заполнения формы с вами свяжутся наши сотрудники и договорятся, в какой день приедет мастер, который качественно, быстро и недорого выполнит все требуемые работы.

просмотров

Сохранить ВКонтакте
