Разбор розетки 13 контактов прицепа камаз. Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа. Что потребуется для подключения фаркопа

Подключение фаркопа к электрической схеме автомобиля очень ответственная часть роботы во время установки и монтажа прицепного устройства. Поскольку светотехника прицепного средства должна быть в постоянно рабочем состоянии и не создавать дополнительной нагрузки на электрооборудование автомобиля. В сцепном устройстве конструктивно предусмотрено место под подключение розетки фаркопа, так называемый контактный разъем. Разъем фаркопа преимущественно стандартный, но производителей прицепов много и поэтому существует два типа разъемов (семи жильный и тринадцати жильный). Семижильная розетка преимущественно используется во время подключение электрики фаркопа отечественного производства, тринадцати жильная розетка – европейского или американского.

Схема подключения , то есть цветовая расшифровка с соответствующим назначением проводов, равным образом, как и чертеж фаркопа должна быть детально описана в инструкции, прилагаемой производителем к изделию. Также схема розетки фаркопа детально описана на официальном сайте завода изготовителя. Если розетка фаркопа по количеству проводов не совпадает с гнездом прицепа, рекомендуется использовать специальный адаптер (переходник). Чтобы электрический фаркоп работал исправно, все провода перед монтажом в розетку нужно пропаять и протянуть в гофрированную трубу, которая, будет защищать элетропакет от механических повреждений. Перед тем как подключить фаркоп, нужно очистить багажный отсек автомобиля от лежащих в нем вещей и после этого разобрать багажник, так, чтобы был доступ к крыльям. После этого электрика для фаркопа подключается к правому и левому сигналу поворота. Если, электрическая схема фаркопа предусматривает наличие противотуманных фар их тоже нужно подключить к соответствующему по цвету проводу. Когда подключение электропакета завершено и все провода подключены, их нужно собрать в жгуты и укрепить к стенкам багажного отделения так, чтобы они не выступали из-за обшивки багажника, не перегибались и не контактировали с острыми краями кузова.

Когда схема фаркопа собрана, можно собирать элементы обшивки багажника, подсоединить прицеп и проверить исправность работы задних фонарей, габаритных и тормозных огней. Несложная схема электропакета позволяет проделать все операции с монтажа самостоятельно, хотя крайне рекомендуется перед началом работ проконсультироваться со специалистами.

Прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

• штатно;
• универсально.

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео


В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Прицеп всегда пригодится в хозяйстве, особенно при транспортировке крупногабаритных грузов. Как и на транспортном средстве, на прицепе должны работать габаритные огни, указатели поворота и т.д. Это невозможно сделать без розетки для фаркопа!

В наше время очень распространены 7-ми контактные розетки. 13-контактные найти сложно, но можно. Особой необходимости, я думаю, нету ставить 13-ти контактную розетку.

7-ми контактные розетки есть как для европейской, так и для российской разводки. Мы рассмотрим два варианта подключения.

Схема для европейской разводки:

1 контакт (обозначается L) - левый указатель поворота
2 контакт (обозначается 54G) - задний противотуманный фонарь
3 контакт (31) - "масса"
4 контакт (обозначается R) - правый указатель поворота
5 контакт (58R) - правый габаритный фонарь и освещение номера
6 контакт (54) - стопы
7 контакт - левый габаритный фонарь

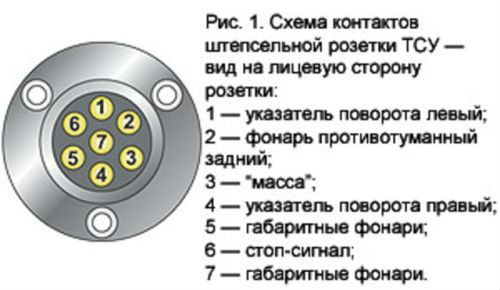

Схема для российской разводки:

1 контакт (желтый провод) - левый указатель поворота
2 контакт (голубой провод) - противотуманный фонарь
3 контакт (белый провод) - "масса"
4 контакт (зеленый провод) - правый указатель поворота
5 контакт - резервный
6 контакт (коричневый провод) - стопы
7 контакт (черный провод) - габаритные фонари

Розетка для фаркопа подключается путем врезки фонарей в электрическую цепь через задние фонари. Если Ваш автомобиль оснащен светодиодными задними фонарями, то для подключения понадобится протянуть дополнительный силовой провод и блок с реле. Розетка крепится при помощи 3-х винтов к металлическому кронштейну на фаркопе.

Самая большая сложность при составлении автопоезда – объединение электропроводки всех транспортных средств в единую схему. То же касается и тормозной системы, если это предусмотрено техническими характеристиками прицепа. Дело в том, что розетки движущихся объектов по своему исполнению нередко отличаются, то есть наблюдается несоответствие их распиновки. Разберемся с существующими схемами подключения прицепа к автомобилю в зависимости от их модификаций и распиновкой розетки фаркопа.

Общая информация:

• Разъем – это сочетание розетки и вилки, которые подключаются после присоединения прицепа к фаркопу авто. В зависимости от страны-изготовителя машины и буксируемого устройства у стыковочных элементов может быть разное количество контактов. Как правило, их 7, но если только речь идет об изделиях производства РФ или европейских компаний. На авто из США их в основном 13.
• Счет контактов розетки и вилки ведется по-разному.

Вывод напрашивается однозначный – для объединения электрики «разнотипных» прицепов и машины нужно использовать так называемые переходники или видоизменять распиновку элементов.

Разновидности схем присоединения

Что учесть:

• Практика показывает, что при регулярном подключении прицепов от разных производителей целесообразно устанавливать на авто 2 семиконтактные розетки фаркопа. Это гораздо удобнее, чем искать и монтировать образец с 13 точками присоединения.
• У разных моделей и серий авто могут быть определенные отличия от общепринятых (стандартных) схем. Например, габариты выведены не на 7-й контакт, а на 5-й (схема ниже).
• Кроме того, если транспортное средство категории б/у, то не факт, что бывший владелец не делал подключение прицепа к розетке фаркопа по-своему. Это нужно учитывать и проверять порядок ее распиновки. Как? Свериться с электрической схемой машины этой марки и серии.

Если нет «родной» документации, то необходимую информацию несложно найти в интернете. Но есть нюанс, о котором стоит сказать. Не секрет, что многие статьи на различных сайтах – не более чем «клоны». Недобросовестные авторы их просто переписывают, добиваясь уникальности, при этом совершенно не вникая в смысл текста. Соответственно, и ошибки «перекочевывают» с одной сетевой страницы на другую. Поэтому необходимо получать все интересующие сведения только с сайта производителя авто. Они не относятся к категории секретов и находятся в открытом доступе. В крайнем случае, проконсультироваться в сервисной мастерской, у специалиста-электрика.

Типовые варианты распиновки розетки фаркопа

На 7 контактов

Отечественные авто

Авто европейского производителя

На 13 контактов

Рассмотренные варианты касаются лишь авто, не оснащенных сложной электроникой. В более современных машинах блок управления при включении зажигания начинает тестировать силовые цепи. Так как подключен прицеп, то и нагрузка на соответствующие линии будет повышенной. Бортовой компьютер принимает это за неисправность, и БУ выдает сигнал ошибки (error).

Поэтому между ним и схемой прицепа должно быть установлено «промежуточное звено», нивелирующее отклонения параметров цепи – блок согласования. В результате общая электрическая схема приобретает такой вид (пример):

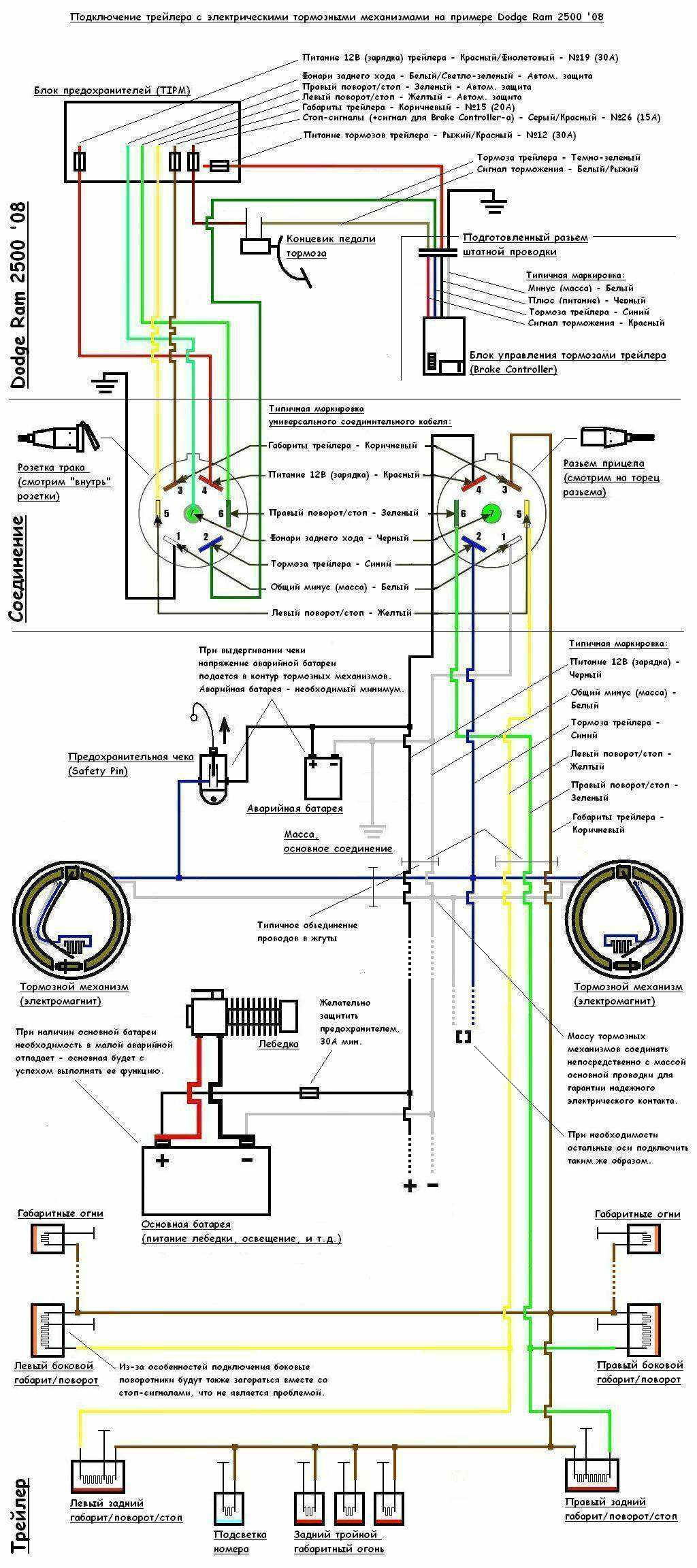

В специализированном магазине помогут подобрать нужную модификацию БС по маркам авто и прицепа, а также проконсультируют о порядке подключения. Это один из главных аргументов против того, чтобы приобретать подобные устройства на различных «развалах», «блошиных рынках» или с рук.

Чтобы избежать проблем с электрической частью прицепа в процессе эксплуатации прицепа, место присоединения его зажгутованных проводов к розетке фаркопа следует промазать герметиком, а контактные группы – солидолом (литолом). Последнее необходимо для предотвращения попадания внутрь влаги, что приводит к окислению металлических штырьков и пластин. Результат предсказуем – нарушение целостности эл/цепи. Кстати, это наиболее часто встречающаяся причина потери контактов спустя некоторое время после подключения прицепного устройства.

Бывает так, что нужно подключить какой-то прицеп, но под рукой нет схемы, а рядом – знающего человека. Распиновку розетки определить несложно при помощи бытового мультиметра. Каждый уважающий себя автолюбитель имеет такой прибор. Его минусовой щуп – всегда на корпус машины. С ним соединена «–» клемма АКБ.

Что сделать:

• Установить режим работы мультиметра в «измерение U=», предел – более 12В (в зависимости от модификации прибора, выбрать несложно). Подробная .
• Включить «массу» авто.
• Далее, поочередно, основные осветительные приборы (внешние) – повороты, стоп-сигнал (нажатием педали), габариты. При этом каждый раз вторым щупом проходить по всем контактам розетки и искать, где появилось напряжение. Номинал значение не имеет, так как он зависит от степени разряда батареи. Ясно, что меньше 13,4 на рабочем авто он не будет, иначе параметры АКБ не соответствуют условиям эксплуатации. По такой несложной методике схему распиновки розетки можно составить минут за 10. Единственное, что понадобится – помощник (нажимать педаль тормоза, переключать повороты и так далее).

Если прицеп старый, с оборванным соединительным кабелем, то изготовить его несложно. Для каждой сигнальной линии подойдет . Сечение – не менее полутора квадратов. Например, жгут можно скомпоновать из двужильных образцов 2 х 1,5. Если есть хотя бы базовые познания в эл/технике, то несложно самостоятельно составить схему подключения. При разумном подходе количество проводников можно уменьшить, если учесть, что некоторые элементы оптики срабатывают синхронно.

При несовпадении контактов в вилке кабеля от прицепа и розетке фаркопа авто практикуются разные способы подключения – прямое соединение проводов, через специальные (объемные) клипсы и ряд других. Но это уже несколько иная тема.

Успехов в решении проблемы подключения прицепа к своему авто!

К автомобилю для перевозки большого груза нужно прикреплять прицеп. Это можно сделать посредством ТСУ и плотного соединения с его розеткой. Электропроводка прицепа (кабель), ведущая к его фарам, при подключении к проводке основного транспортного средства будет сигнализировать находящимся сзади участникам дорожного движения о выполнении водителем разнообразных действий. Для правильного присоединения сигналов предварительно должны быть подготовлены схемы подключения прицепа и распиновки розетки фаркопа.

Разъем фаркопа, также называемый иногда штекером, позволяет стыковать электро-проводные элементы соединяемого с автоприцепом основного транспортного средства.

Различают такие виды разъемов:

1. тринадцатиконтактный разъем розетки, чаще использующийся в России;
2. европейский или американский стандарт, имеющий 7 пин, представляющий семи пиновые разъемы;
3. особенный (специальный) разъем.

Распиновка розетки фаркопа на семь контактов предполагает использование проводников (проводов), диаметр сечения (толщина) которых составляет 1,5 мм и 2 мм, а именно: 6 проводов по 1,5 мм и 1 провод - 2 мм.

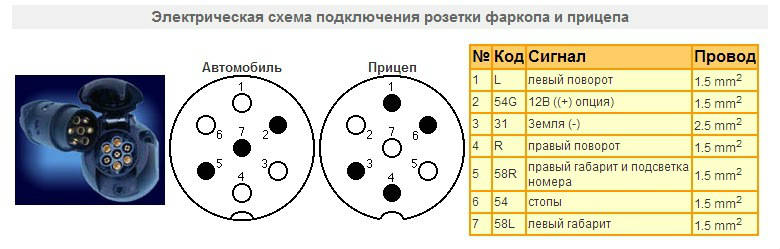

Схема распиновки 7-контактного фаркоп-разъема:

• «L» — провод, который идет к левому поворотнику;
• «54G» — направлен к задней противотуманке;
• «31» — провод-«минус» (2,5 мм);
• «R» — к правому повороту;
• «58R» — провод, который отвечает за правый габарит и подсветку таблички государственного номерного знака;
• «54» — стоп-сигналы;
• «58L» — направление на левую «габаритку».

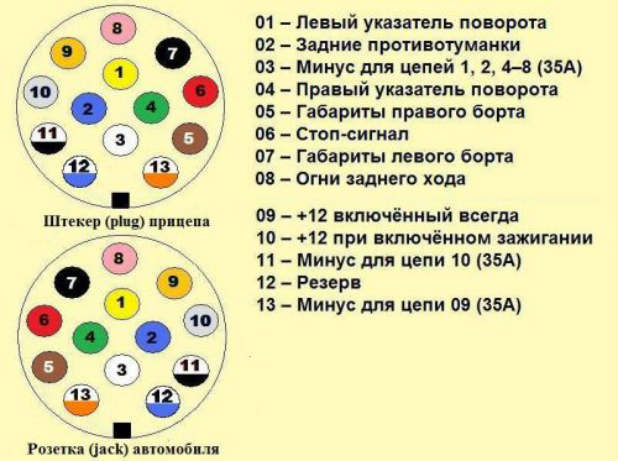

Распиновка розетки по 13 пиновой схеме подключения проводки фаркопа (распределение по цветам):

1. Желтый — левый поворотник и аварийное включение сигнализации.
2. Синий — противотуманки (если такие предусмотрены конструкцией авто).
3. Белый — «минус», он же «масса», отрицательный заряд (подключается к кузову автомобиля. Дает по 35 А на поворотники, габаритные фонари, «стопы»).
4. Зеленый — правый поворот-сигнал.
5. Коричневый — правый габаритный фонарь и освещение номерного знака.
6. Красный — стоп-сигналы (отсутствие этих автосигналов на прицепе вашего авто является нарушением согласно действующих правил дорожного движения).
7. Черный — левый габаритный огонь, частичное номерное освещение.
8. Розовый — фара заднего хода.
9. Оранжевый — «плюс», «положительный полюс» или питание авто, которое работает за счет аккумулятора, даже при выключенном зажигании машины.
10. Серый — в отличие от оранжевого, этот контакт обеспечивает работу только при включенном зажигании.
11. Черно-белый — контакт, имеющий отрицательный заряд (противопоставляется положительному серому контакт-сигналу в электрике на фаркопе).
12. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.
13. Оранжево-белый — отрицательный заряд к «оранжевому» контакту распиновки.

Особенности подключения розетки фаркопа

Если вам нужно дополнительно прикрепить розетку ТСУ, ее следует установить в подрозетник фаркопа, а после этого подсоединить контакты согласно распиновке разъема фаркопа, электросхема подсоединения проводов. Добросовестные производители вкладывают в коробку с продаваемым товаром инструкцию размещения. Если такая распиновка отсутствует, каждому автовладельцу придется определять принадлежность тех или иных контактов самостоятельно.

Важно подготовить все необходимые инструменты и материалы для работы перед тем, как приступить к раскручиванию или закручиванию каких-либо болтов, шурупов, других крепежных деталей на автомобиле, автофаркопе либо прицепном автоустройстве.

Среди обязательных для предварительной подготовки к подключению ТСУ инструментов и средств (учитывая комплект электрики) выделяют следующие:

• собственно розетка для фаркопа;
• демонтажные приспособления (для снятия бампера, как вариант - для подрезки заднего бампера, если они будут необходимы);
• изолента, термоусадка;
• крепежные элементы, в том числе крепежная пластина;
• отвертки и гаечные ключи (набор разных размеров гаечных ключей);
• паяльник;
• провода (при отсутствии их в комплекте рекомендуется выбрать медные провода указанной толщины);
• клеммы соединительные для контактных концов проводов (могут продаваться вместе с фаркопом, в противном случае легко купить самостоятельно на рынке, базаре или в строительном гипермаркете);
• схема подключения розетки фаркопа (желательно на бумажном носителе).

Для тех автовладельцев, которые решили устанавливать ТСУ и осуществить монтаж розетки своими руками, следует учесть такое правило: толщина каждой из жил в многожильном проводе должна быть не менее 1,5 мм.

Как подключить розетку фаркопа

Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа. Удобно, когда розетка и вилка имеют соответствующее количество разъемов. Розетка состоящая из 7 гнезд соответствует 7-ми контактной вилке фаркопа, а разетка с 13 гнездами — 13-ти контактной распайки евро.

В этом случае с наличием специального разъема подключение фаркопа состоит в обычном совмещении гнезда и соответствующей ему розетки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Если визуально они совпадают, можно пробовать присоединить одно к другому.

Качественная розетка фаркопа имеет крышку, предохраняющую от внешних воздействий в то время, пока автофаркоп не присоединен к прицепу.

Упрощенное подключение

Сделать подключение электрики можно более простой процедурой. Для этого следует лишь объединяя некоторые проводки в группы, составить более результативный симбиоз подачи электросигналов. Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки.

Альтернативный вариант подключения

Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Если на вашем автомобиле - более сложная электрическая схема, на подключение проводки вашего фаркопа придется потратить чуть больше времени, чем в предыдущем случае.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального (имеющего 7 контактов) фаркоп-разъема. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения. При необходимости можно изготовить элементы проводки самостоятельно, взяв медные двух- или трехжильные 1,5-миллиметровые провода с маркировкой «ПВС».

При выполнении подсоединения напрямую у вас перед глазами обязательно должна быть как схема подключения фаркопа, так и схема розетки вашего авто!

Для подключения следует подать по одному одножильному проводу на поворот-сигналы, «стопы», фары противотуманные и габаритные, освещение номерного знака. Кроме этого, следует подсоединить 2 провода, которые называют «на массу», и на фару заднего хода (при наличии такой). Все перечисленные 11 жил составляют проводку фаркоп-розетки.

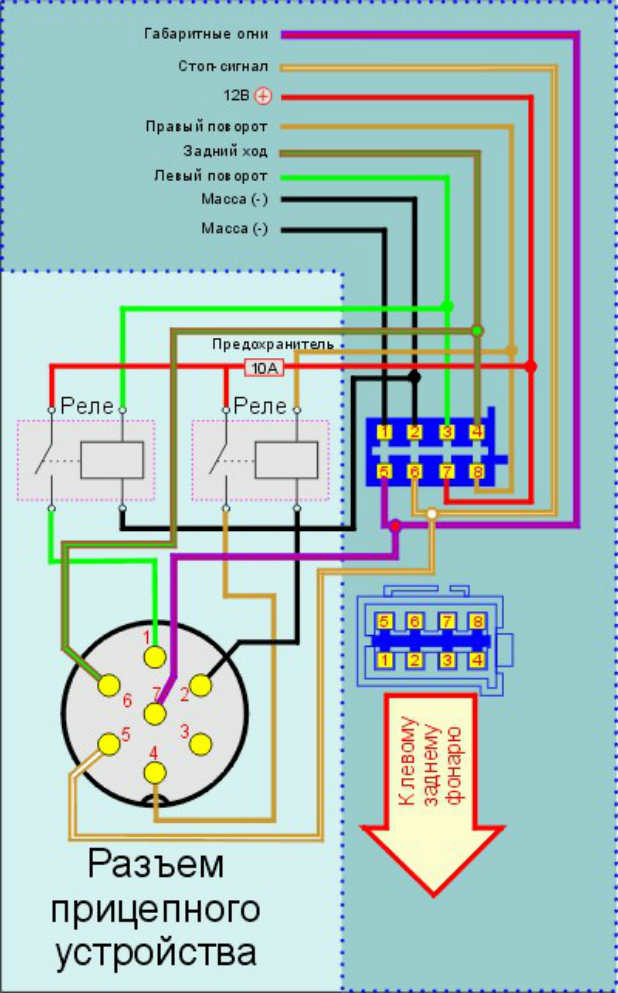

Включение с помощью блока согласования

Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.

Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами. Правильность присоединения электроконтактов будет влиять на возможность дальнейшей эксплуатации авто с прицепом согласно правил.
