Как соединить прогревочный кабель. Кабель для обогрева водопроводной трубы: способы монтажа и грамотное подключение. Где располагается кабель

19.12.2019

Отправим материал вам на e-mail

Владельцы собственных домов с индивидуальной системой водоснабжения в зимний период сталкиваются с проблемой промерзания участков трубопровода. Эта ситуация замедляет процесс поступления воды, и может привести к поломке трубы или всей системы отопления. Чтобы избежать таких проблем, можно смонтировать кабель для обогрева водопроводной трубы.

Пример замораживания трубопровода

На протяжении длительного времени для обогрева канализации и водопровода используют специальные провода. Кабель для обогрева – это обычный провод с регулировкой электрического сопротивления, которую используют для контроля нагревания кабеля.

Применяют его на открытых участках труб, чтобы избежать образования ледяной пробки. Когда температура воздуха падает ниже минус 5 градусов Цельсия, провод необходимо подключить.

Обратите внимание! Если включить провод уже после промерзания какого-либо участка водопровода, то потребуется определенное время, пока лед превратится в воду, при этом напор жидкости в системе будет очень слаб.

Состав системы подогрева

Такие системы включают в себя не только сам кабель, который регулирует температуру воды, но и следующие элементы:

система запуска, которую обычно помещают в шкаф управления;
ленты из алюминия для изоляции;
теплоизоляция водопровода;
сам провод;
прибор для регулировки температуры.

Полная комплектация может варьироваться в зависимости от технических характеристик системы. Например, если подогрев трубы водопровода от замерзания состоит из двухжильной саморегулирующейся системы, то дополнительного регулятора не требуется. Подключается такое приспособление к системе с помощью специального соединительного элемента, который автоматически регулирует уровень тепла.

Преимущества системы обогрева труб

Систему подогрева труб используют потому, что она имеет ряд преимуществ:

Обратите внимание! Водопроводная труба с подогревом имеет обширный ряд преимуществ, при этом обходится она недорого.

Виды обогрева трубопровода

Нагревательные провода классифицируются по схеме тепловыделения на саморегулирующиеся и резистивные системы. Каждая из них имеет свои особенности.

Резистивный вариант для обогрева

Принцип работы такого кабеля заключается в нагревании изолированной металлической жилы, причем важно следить за температурой, чтобы не допускать сгорания нагревающего элемента. По типу конструкции такой кабель бывает с одной жилой или двумя. Первый вариант используется редко, так как требует замыкания цепи. При обогреве труб такая система иногда вообще невозможна.

Двужильный провод практичнее – один конец кабеля присоединяется к сети, на другом устанавливается контактная муфта, которая обеспечивает замкнутость. Источником тепла может служить один проводник, тогда второй служит только для необходимой проводимости. Иногда используют оба проводника, повышая мощность самого обогрева.

Защитой проводников служит многослойная изоляция, которая имеет заземление в виде контура (экрана). Для защиты от механических повреждений внешний контур изготавливают из поливинилхлоридной оболочки.

У такой системы есть свои положительные и отрицательные стороны. К первым относится:

К недостаткам системы относится следующее:

Для корректной работы необходимо приобретение дополнительных элементов (термодатчик, блок контроля для автоматического управления).
Кабель продается с определенным метражом, причем концевая контактная втулка монтируется в условиях производства. Запрещено производить самостоятельную резку.

Для более экономичной эксплуатации используют второй вариант.

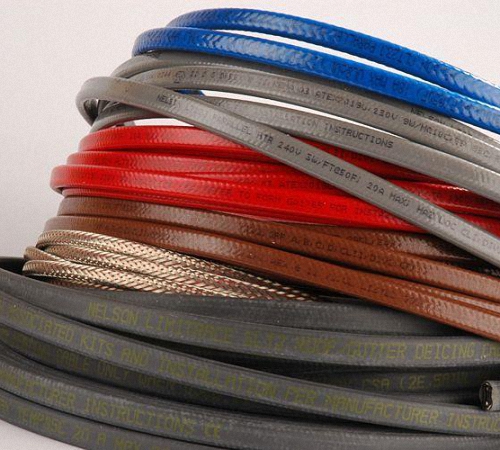

Полупроводниковые регулирующиеся самостоятельно

Эта система кабеля обогревающего саморегулирующегося для водопровода полностью отличается по принципу работы от первого варианта. Два проводника (металлические) разъединены особой полупроводниковой матрицей, выступающей в роли источника обогрева. Это обеспечивает высокую проводимость тока при малых температурах. При этом, когда температура повышается, потребление электричества заметно уменьшается.

Обратите внимание! Процесс самостоятельной регуляции происходит в отдельных точках по всей длине обогрева.

Такие особенности позволяют достичь самых высоких температур на более уязвимых участках. Есть у такой системы кабелей для обогрева водопроводных труб свои преимущества:

Увеличивается экономия на расходе электроэнергии, так как при повышении температуры окружающей среды система уменьшает мощность.
Купить можно необходимую длину, предусматриваются места реза с шагом 20 или 50 см.

Есть и отрицательная сторона – высокая стоимость самого кабеля. Даже на простые разновидности цена около 300 рублей за метр, а наиболее «продвинутые» модели оцениваются свыше 1000 рублей.

Любая система может быть установлена внутри или снаружи трубы. У каждой технологии свои особенности, которые стоит учитывать при монтаже. Так, для внешней конструкции лучше выбирать модели с приплюснутым сечением, так как большая поверхность кабеля будет контактировать с трубой, чем увеличится теплоотдача. Предел мощностей широк, вы можете подобрать от 10 до 60 Вт на один погонный метр.

Как рассчитать необходимую мощность обогрева трубопроводов греющим кабелем?

У профессионалов есть достаточно сложная система для подсчета необходимой мощности системы проводов для обогрева водопроводных труб. В бытовых условиях можно воспользоваться более простым способом, где следует опираться на несколько показателей:

При внутреннем отоплении хватает 10 Вт/м.
При наружном используют более мощные конструкции (17 или 27 Вт/м). Или можно воспользоваться формулой, представленной ниже.

Можно найти в разных магазинах самую различную стоимость на такую систему обогрева, все будет зависеть от материала изготовления и фирмы производителя, а также от мощности. Например, на нагревательный кабель для водопровода, установленный снаружи трубы, цена может начинаться от 300 рублей и выше за один погонный метр.

Варианты монтажа

Вариации монтажа будут зависеть от способа утепления (внутреннего или внешнего). Рассмотрим несколько способов.

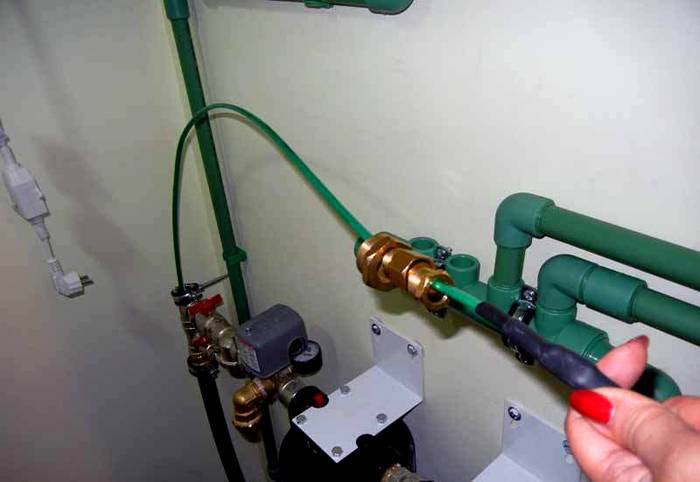

Особенности монтажа греющего кабеля для водопровода внутри трубы

Обычно такой вид монтажа используют, когда трубы уже в эксплуатации и в морозы образуются пробки. При этом если вы рассчитываете смонтировать кабель для обогрева водопроводной трубы в емкости с питьевой водой, то и приобретать стоит специальный, у которого есть допуск.

Чтобы ввести кабель внутрь потребуется сальник, который не требуется при внешнем монтаже.

Для установки системы внутрь трубы следует точно рассчитать длину участка трубопровода, которую необходимо подогревать. Место установки обозначается предупреждающей надписью.

Обратите внимание! Все действия при внутреннем монтаже должны проводиться очень аккуратно, чтобы не допустить повреждения кабеля. При этом резьбу на фитингах лучше закрывать заводской летной, как и другие острые предметы.

Чаще используется способ установки кабеля на внешнюю сторону трубы.

Видео: монтаж саморегулирующегося греющего кабеля внутрь трубы

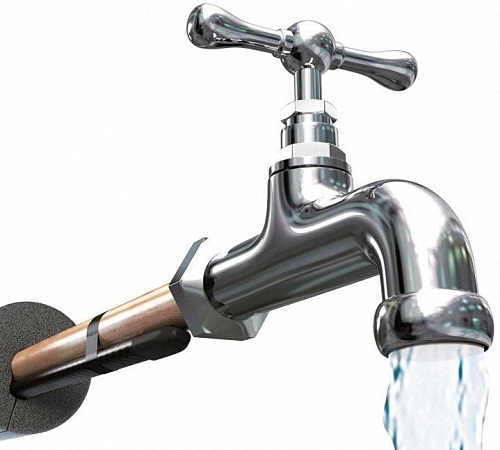

Внешний монтаж

Если вы качественно проведете работы по установке нагревательного кабеля, то он обеспечит вам длительную безаварийную работу всей системы водопровода. Для этого необходимо соблюсти этапы работы:

Подготовительный. Очистить все трубы от загрязнений и ржавчины.
Установка кабеля по одному из выбранных способов.

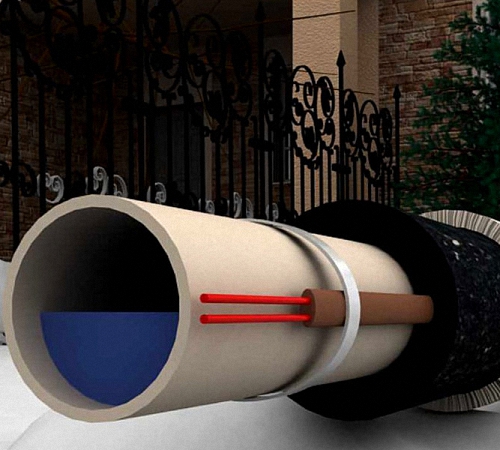

Первый вариант монтажа – это проведение нескольких параллельных нитей вдоль трубы, число которых зависит от необходимой мощности. Второй – расположение по спирали. Такой вариант потребует больших затрат, поэтому используется на небольших участках водопровода.

Чтобы предотвратить размерзание системы водоснабжения в лютые морозы, следует продумать, что поможет избежать неприятной ситуации, причиной которой становится в лучшем случае перебои с подачей воды, в худшем - размерзание системы и разрыв труб. Специалисты рекомендуют применять так называемый греющий кабель. Установка такой системы предотвратит замерзание воды в трубах, поможет поддерживать напор на должном уровне, а при установке в новой системе, позволит проложить водопровод на меньшей глубине. Рассмотрим, что такое греющий кабель и как его сделать собственноручно.

Для чего нужен греющий кабель

Так как мы живем в регионах с нестабильными зимами, резкими перепадами температуры, необходимо подумать о дополнительной защите канализационных и водопроводных систем. Размерзание этих жизненно важных точек заставят жителей дома проводить частичный ремонт или восстанавливать всю систему. Чтобы не случилось неприятностей, их следует предотвратить. а сделать это можно при использовании греющего кабеля, который не позволит воде замерзнут. Смысл работы базируется на выделении тепла в систему водоснабжения и как следствие - предотвращение размерзания труб. Используется два варианта кабеля:

саморегулирующий;
резистивный.

Ниже рассмотрим подробнее каждый из вариантов. В принципе, механизм их действия схож, за счет электротока выделяется тепло и предотвращается угроза замерзания системы водоснабжения.

Вопрос, почему необходимо использовать кабельные нагреватели, имеет однозначный ответ - для предотвращения порчи системы водоснабжения, канализации и подобных.

Разновидности греющего кабеля

Известны две разновидности греющего кабеля:

резистивный;
саморегулирующий.

В первого вида кабеле используется особенность металла прогреваться от прохождения тока. Нагреваясь, проводник выделяет фиксированное количество тепла, которое не зависит от температуры окружающей среды. То есть такой вариант кабеля всегда потребляет одинаковое количество электрической энергии. Для уменьшения расходов при нормальных температурах и отсутствии морозов, в систему монтируются специальные датчики и терморегуляторы. Во время монтажа системы с использованием резистивного кабеля, очень важное требование, чтобы нити кабеля не лежали впритык друг к другу и не было внахлест. При таком расположении кабеля случается перегрев и порча провода.

Резистивный греющий провод может состоять из одной или двух жил. Двухжильный провод дороже, но он используется чаще. Их легче подключать, так как с одного края они имеют заглушку, а одножильные требуют подключения с двух концов. Резистивные провода не разрешается резать, иначе они не будут работать. Этот нюанс следует помнить при укладке такого рода провода - если бухта имеет большую длину, чем вам необходимо, все равно придется уложить ее полностью.

Саморегулирующие провода - металл полимерные основы. Жилы проводят ток и этим нагревают полимер - таков принцип работы саморегулирующегося кабеля. Интересная особенность полимера в том, что чем сильнее он прогревается, тем меньше тепла выделяет и чем больше остывает, тем больше тепла отдает. Он самостоятельно регулирует температуру отсюда и название. Можно выделить такие положительные стороны у саморегулирующегося кабеля:

при соприкосновении или пересечении друг с другом материал не портится и не перегорает;
такой вид провода можно резать, окончание следует закрыть;
долгий эксплуатационный термин.

Минусом является немаленькая стоимость, но затраты окупятся высоким качеством материала.

Резистивный греющий провод

Резистивный греющий кабель имеет четкий принцип работы и представить это можно так: в трубах водоснабжения изнутри или снаружи прокладывается кабель, датчики температуры определяют насколько низкие градусы окружающей среды и при понижении автоматически запускается система обогрева. Терморегулятор откликается на любое отклонение от заданных параметров. Начинает поступать ток, происходит нагревание системы и воды. При достижении указанных параметров, происходит автоматическое отключение системы.

Водонагревательный кабель представляет собой металлические волокна, которые заизолированы. Необходимо контролировать процесс нагревания, так как нагревание происходит сразу по всей длине и провод может легко перегореть. Для того, чтобы коэффициент полезного действия греющего кабеля был результативным, необходимо позаботиться о теплоизоляции, это позволит сэкономить на электричестве и снизит потери тепла. Для утепления подойдет минвата и любой другой материал с низкой способностью к потере тепла.

Укладывается кабель в один ряд или спиралями, без натяжения. Крепиться на поверхность трубы с помощью специальной клейкой ленты. При желании, трубу обматывают алюминиевой фольгой. Это усиливает контакт кабеля и трубы и улучшает рассредоточение тепла по поверхности. Кабель данного вида применяется не только для предотвращения замерзания системы водоснабжения, но и в других системах, например, на кровле, против образования сосулек.

Саморегулируемый греющий кабель

Саморегулирующий провод или кабель - нагревательный проводник, меняющий уровень отдаваемого тепла в зависимости от температуры окружающей среды. Чем холоднее вокруг, тем сильнее греется кабель и больше тепла выделяет в водопроводную систему.

Состоит провод из:

двух жил, которые обеспечивают напряжение по всей протяженности провода;
нагревательной матрицы и слоя изоляции;
для надежной термозащиты жилы обернуты в несколько слоев изоляционного материала;
оплетка для заземления и защиты от различного рода воздействий;
внешняя оболочка, защищающая провод от механического воздействия.

Все это вместе обеспечивает устойчивость провода к повреждениям и продлевает срок службы.

Преимущества саморегулирующихся кабелей перед резистивными

Проанализировав особенности двух вариантов кабелей, можно сказать, что саморегулирующий кабель значительно выигрывает перед резистивным:

саморегулирующий кабель можно разрезать по требуемой длине;
соприкосновение основ не станет причиной порчи кабеля;
температура регулируется, в то время, как резистивный кабель имеет постоянные показатели;
кабель обладает высокой устойчивостью к перепадам напряжения;
провод устойчив к механическим повреждениям;
долговечный и надежный.

Если вы выбираете между двумя вариантами, решение очевидно, даже тот факт, что саморегулирующий провод дороже, не влияет на его популярность.

Установка саморегулируемого нагревательного кабеля внутренние работы

Греющий кабель укладывается с внешней или внутренней стороны трубы. В принципе, для каждого варианта применяют немного разный материал. Рассмотрим вариант монтирования провода с внутренней поверхности. Материал, который будет установлен вовнутрь труб, должен соответствовать определенным требованиям:

наружное покрытие кабеля не должно быть источником выделения негативных и вредных веществ;
электрозащита должна соответствовать установленным стандартам;
окончание кабеля должно быть закрыто специальной муфтой.

Провод заправляется в трубу. Место перехода между двумя кабелями (нагревательным и электрическим) находится не в области труб, так как не предназначается для мест с повышенной влажностью. Тройник для монтирования обогревающего кабеля изнутри бывает с разнообразными углами отвода, при внутреннем варианте установки не фиксируется, а просто заправляется вовнутрь.

Греющий кабель внешний монтаж своими руками

Если установка согревающего кабеля будет располагаться на внешней стороне трубы, нужно следить за плотным прилеганием по всей поверхности. Если устанавливаются не новые трубы, их просматривают насчет пыли, загрязнений, ржавчины, сварочных работ и по необходимости очищают от постороннего. Все лишние части могут испортить кабель. Провод необходимо надежно фиксировать каждые двадцать - тридцать сантиметров, материалом для фиксации будет служить специальная клейкая лента или пластиковые хомутики.

Если вы планируете укладывать греющий кабель из двух частей, располагайте их внизу, там, где температура будет минимальной, если нитей будет три, большинство укладывайте вниз, а одну вверху. Таким образом водопроводные трубы будут максимально защищены от низких температур.

Есть еще один вариант укладки кабеля на внешней стороне трубы. Это способ - укладки провода спиралью. Во время обработки труб, не забывайте, что при перегибах, кабель может повредиться. Он не переносит изгибов, для этого клубок провода разматывают постепенно и сразу же обматывают трубу или же закрепляют путем провисания и крепят липкой строительной лентой. Если провод крепится не на металлическую, а пластиковую трубу, то перед укладкой провода, поверхность водопроводной трубы обрабатывается слоем металлического скотча. Вокруг комплектующих: тройниках, фитингах, кранах, рекомендуется делать петли из провода, так как именно эти части систему требуют максимальной защиты. Но следует следить за тем, чтобы греющий провод не имел резких перегибов во время утепления вокруг кранов и подобных частей системы.

Подключение греющего кабеля

Чтобы подключить кабель, необходимо подготовить материал и инструменты. Для монтажа понадобятся:

нагревающий провод;
специальные коробки для подключения кабеля;
клейкая лента;
алюминиевая фольга;
плоскогубцы.

Известны три варианта подключения кабеля:

линейный (по прямой плоскости);
спиральный;
внутренний.

Линейный вариант - укладка провода по трубе. Чаще всего именно этот метод применяется во время установки. При таком способе укладки исключается вероятность повреждения жил кабеля.

Спиральный вариант - это наматывание провода на трубу в виде впирали. Иногда линейная схема укладки невозможна, тогда она заменяется на спиральную. Расход кабеля в таком случае больше.

Еще один вариант - прокладка кабеля вовнутрь трубы. Этот вариант применяется, когда внешний монтаж невозможен. Этот вариант не очень хорош тем, что затрудняется обслуживание, сокращает срок эксплуатации и снижает пропускную способность трубы.

Как сделать греющий кабель своими руками

Греющий кабель можно купить в любом строительном магазине, но стоимость продукции довольно таки высока. Чтобы не тратить семейный бюджет, сделать греющий кабель можно собственноручно, применяя альтернативный материал. Домашние специалисты выяснили, что наиболее подходящей альтернативой покупному греющему кабелю будет силовой телефонный кабель, служащий для полевой связи в армии. Он может применяться как греющий кабель благодаря своим характеристикам: кабель тонкий, жесткий, хорошо изолированный, может применяться в местах повышенной влажности.

Два вида кабеля имеют только схожие характеристики, но не идентичные. Полевой кабель лишен такой сильной изоляции, как греющий и у него нет функции саморегулирования. Но это не проблема, если применять самодельный варианте постоянно, а только от случая к случаю, устанавливать не внутри трубы, а с внешней стороны, в таком случае суперспособности греющего кабеля и не нужны. Обплетая кабелем водопроводные трубы, важно уделить внимание концам провода, тщательно обработать их герметиком или подобным веществом. Прикреплять провода к поверхности труб следует очень плотно, на первый слой - фольгу. Ее рекомендуется покрыть скотчем, который будет выполнять функцию теплоизоляционного материала. Также можно обработать канализационные трубы.

Как видим, осуществить укладку греющего кабеля для водопровода своими руками не сложно и вполне реально для любого домашнего мастера. Главное определиться с видом кабеля, вариантом прокладки. Если есть затруднения или не все понятно по монтажу греющего кабеля, посмотрите видео. Там подробно рассказано о порядке проведения действий и у вас не останется никаких вопросов.

В регионах с холодными зимами водопровод может подмерзать. Последствия не заставят себя ждать: отсутствие воды в доме и прорыв труб принесут немало хлопот. Но выход есть – саморегулирующийся греющий кабель. Если выбор его из всей номенклатуры сделан правильно, он не даст воде замерзнуть. Монтируют его как внутри труб, так и снаружи.

Устройство греющего кабеля

Греющие кабели для водопровода далеко не новинка. Раньше их активно использовали для обогрева коммуникаций промышленного производства. В настоящее время использование таких систем распространено в частном и коммунальном домовладении, так как проложить водяные трубы ниже уровня промерзания почвы не всегда возможно.

Устройство греющего кабеля для водопровода

Саморегулирующийся кабель для обогрева труб коммуникаций многослойный, состоит из:

двух проводников тока – медных жил;
полимерной матрицы, соединяющей жилы;
двух слоев бесшовной изоляции;
медного экрана – теплоотражателя;
внешнего изолирующего покрытия.

В комплект саморегулирующейся системы обогрева водопровода также входит ремкомплект с деталями для герметизации кабеля при подключении.

Принцип действия саморегулирующегося кабеля

Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.

Греющий кабель

Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.

Совет. Такие технические характеристики полностью исключают перегорание кабеля от перегрева, и нормируют расход электроэнергии для его функционирования.

Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.

В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.

Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.

Выбор греющего кабеля

Выбор саморегулирующегося нагревательного кабеля не должен быть спонтанным. Производителями четко определены характеристика кабеля для различных условий его использования.

Первое на что нужно обратить внимание — мощность кабеля. Для частных домов используют кабель мощностью от 5 до 25 Вт/м и выше. Причем параметры определены для каждого конкретного случая:

подземный водопровод с внутренним монтажом обогрева – мощности в 5 Вт/м вполне достаточно;
подземный водопровод с наружным обогревом – необходим кабель, мощностью от 10 Вт/м;
открытый водопровод – кабель мощностью менее 20 Вт/м с обогревом труб не справится.

Совет. В частных домах использование саморегулирующегося кабеля мощностью выше 50 Вт/м не целесообразно. Энергия будет расходоваться впустую притом, что стоимость такого кабеля будет немалой.

Такой параметр, как рабочая температура, в случае выбора греющего кабеля для трубопровода всегда неизменный. Используют только низкотемпературные (до 65°).

В зависимости от области применения греющий кабель классифицируется на пищевой и технический.

Внимание! Внутри бытового водопровода можно устанавливать только пищевой кабель. Наружный монтаж допускает использовать любой кабель.

Монтаж внутри трубы

Внутрь греющий кабель зачастую монтируется, когда водопровод уже проложен и эксплуатируется, а его теплоизоляция не справляется с низкими температурами.

Внимание! Внутри трубы прокладывается кабель со фторосодержащим полимером. Он обязательно должен иметь сертификат, подтверждающий пищевой допуск к использованию.

Ввод кабеля в трубу сверху не требует никаких дополнительных фиксаторов, в то время как нижний подвод должен быть надежно закреплен во избежание сползания нагревателя.

Схема: подключение греющего кабеля

Порядок монтажа греющего кабеля внутрь трубы следующий:

Измерить участок трубопровода, нуждающегося в дополнительном обогреве.
Распустить один край ленты (кабеля) согласно инструкции и установить муфту с сальниками для герметизации.
Второй край кабеля надежно изолировать.
Заизолированным краем кабель опустить в трубы. Делать это нужно предельно осторожно, чтобы не повредить изоляцию кабеля.
Кабель с муфтой подключить к электропитанию посредством вилки или напрямую к распределительной коробке.
Участок трубы с кабелем маркируют надписью ярким цветом.

Внимание! Пропускать кабель сквозь запорные краны и другие узлы категорически запрещено.

Монтаж кабеля снаружи трубы

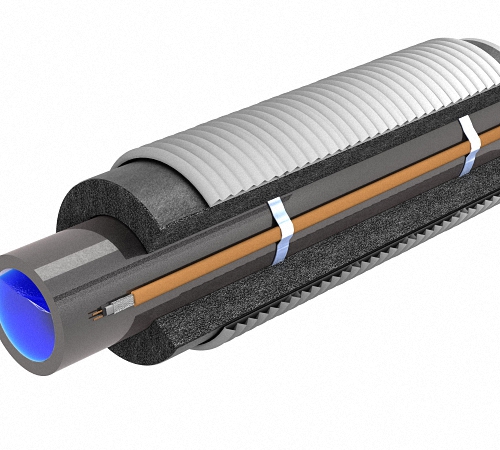

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Внимание! Использование пластикового скотча, как альтернативы алюминиевому, при монтаже саморегулирующегося кабеля запрещено.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Греющий кабель для водопровода: видео

Применение греющего кабеля в системе водопровода: фото

Сделать бесперебойное водоснабжение в загородном доме очень сложно. Жильцы такой недвижимости очень часто сталкиваются с замерзанием трубопровода в зимний период. Чтобы избежать этой неприятности, при обустройстве водоснабжения устанавливают кабель для обогрева водопроводной трубы. Такие нагревательные системы защищают коммуникации от промерзания и разрушения.

Применение обогревающего кабеля

Прокладка трубопровода может обойтись и без обогрева водопровода и канализации греющим кабелем, если трубы водопровода закопать достаточно глубоко и сделать хорошую теплоизоляцию.

Однако на заболоченных и близких к водоемам участках уровень грунтовых вод очень высоко, что часто подвергает коммуникации затоплению и промерзанию. Если же трубы монтировать не глубоко и проложить саморегулирующийся греющий кабель, то коммуникации будут надежно защищены.

Также существуют критические зоны, которые сильнее подвержены воздействию низких температур – участки, где водопроводные и канализационные трубы вводятся в дом. Греющий кабель для обогрева труб можно установить именно только в этих местах.

У таких обогревающих систем имеются очень полезные особенности. К примеру, возможность зонального применения. То есть из комплекта элементов можно собрать небольшую систему для подогрева водопровода на отдельно взятом участке, не подключая самогреющий провод по всей сети. Существуют мини-«грелки» по 20 см, и макси-«обогреватели» на 200 метров.

В зависимости от разновидности и технических параметров обогревающий кабель применяется для разогрева трубопровода и водостоков, резервуаров для сбора и хранения жидкости в зимний период. Основная задача системы – защита жидкости от замерзания, благодаря прогреванию через повышение температуры.

Монтаж греющего кабеля возможен, как в трубу в грунте, то есть внутренний, так и на трубопровод на открытом воздухе, то есть снаружи.

Таким образом, если стоит выбор делать подключение греющего кабеля или не прокладывать нагревательную систему, то обязательно стоит воспользоваться этой возможностью, и подстраховать свой трубопровод от замерзания.

Конструктивные особенности системы

В основе принципа работы находится возможность резистивного или саморегулирующего кабеля превращать электричество в теплоэнергию. Сама проводка не передает энергию, как в случае с силовыми аналогами, она только принимает ее, а потом провода нагревают объект, передавая тепло.

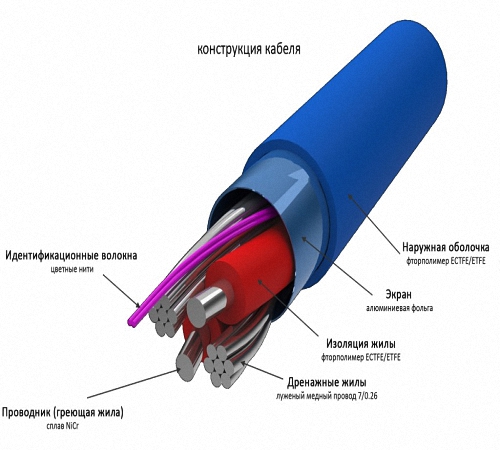

Нагревательный кабель для водопроводных труб состоит следующих основных элементов:

Одна или несколько внутренних жил с высоким сопротивлением к электрическому току, чем оно выше, тем больше тепла будет выделяться.
Защитная оболочка из полимера, совместно с пластиком применяется изоляция в виде медной сетки или экран из алюминия.
Наружная оболочка из прочного ПВХ, который защищает внутреннюю оболочку и жилу.

Кабель для обогрева водопроводной трубы от разных фирм-производителей отличаются по сплаву, конструкции защитных элементов, стоимости и другим параметрам.

Самыми надежными принято считать прогревочный провод с экраном из фольги и с несколькими жилами. Одножильный провод – это более дешевый вариант, подходящий для соединения системы на небольшом участке трубопровода, так как одножильный провод передает меньше тепла.

Чтобы улучшить характеристики оплетку из меди никелируют, а также увеличивают толщину наружной оболочки из ПВХ. Помимо этого, наружный слой должен отличаться влагостойкостью и устойчивостью к ультрафиолетовому излучению, чтобы защита выдержала, как соприкосновение с водой, так и воздействие прямых солнечных лучей.

Виды кабельного обогрева

Нагревательный кабель для канализации и водопровода может одним из двух видов: резистивный или саморегулируемый. У каждого из них своя сфера применения. Так, первый вид больше подходит для нагревания небольших отрезков труб с диаметром до 40 мм, а саморегулируемый кабель хорош для более длинных отрезков. Рассмотрим каждый вид более подробно.

Резистивный обладает следующим принципом работы: по жилам проходит ток и нагревает кабель. Большая сила тока и высокое сопротивление способствуют отличному тепловыделению. Существуют отрезки резистивного провода с постоянным коэффициентом сопротивления. Во время работы такой кабель отдает равное количество тепловой энергии по всей длине.

Проводка с одной жилой помещена в двойную внутреннюю защиту и внешнюю изоляцию. В качестве нагревателя выступает единственная жила, которая будет подключаться по схеме, напоминающей петлю: провод подключается к электросети, затем наматывается по трубке, потом возвращается обратно.

Замкнутый контур отопительной системы, как правило, используют для обустройства «теплого пола» и обогрева кровельного водостока, одна есть и вариант для водопроводной системы. Монтаж греющего кабеля для системы водопровода своими руками отличается необходимостью двухсторонней укладки одножильного провода. Примечательно, что в этом случае применяется лишь наружное подключение.

Для установки под землей одножильный резистивный кабель не подходит, поскольку прокладка «петли» занимает слишком много пространства, а пересечение проводки приведет к перегреву.

Проводка с двумя жилами разделяет их функции: на один провод подается электричество, а второй – нагревает. Схема подключения тоже отличается: нет необходимости в создании «петли», а кабель одним концом подсоединяется к электроэнергии, а другой укладывается вдоль трубопровода.

Главные преимущества резистивного кабеля заключаются в его низкой стоимости, надежности, простоте монтажа и долгом сроке эксплуатации (10-15 лет). Однако имеются также недостатки, среди которых стоит выделить: фиксированную длину, большую вероятность перегрева при близком расположении проводков, невозможность замены одного отрезка и нельзя отрегулировать мощность.

Чтобы каждый раз не подключать нагревательную систему, монтируют термостат с датчиком температуры. При понижении температуры ниже установленной на 2-3 градуса ºС, термостат автоматически запускает устройство обогрева, а как только температура повышается до установленного коэффициента, то энергия в автоматическом режиме отключается.

Саморегулирующийся нагревательный кабель. Это универсальный вид проводки, который может применяться для нагрева элемента кровли, магистралей подачи и отведения воды, емкостей с различными жидкостями. Такой кабель сразу оснащен системой регулировки мощности и интенсивности теплоэнергии. При понижении температуры ниже контрольного значения, система запускает нагрев.

От резистивной модели отличается наличием проводящей нагревательной матрицы, регулирующей температуру обогрева, а вот, касаемо изоляции и защиты, здесь особых отличий нет.

В основе принципа действия саморегулирующего устройства находится способность уменьшать или увеличивать силу тока, учитывая показатель сопротивления. Когда сопротивление повышается, то уменьшается ток, что приводит к снижению мощности. В результате проводник охлаждается. После снижения сопротивления, увеличивается ток и снова начинается нагрев.

Саморегулирующий греющий кабель для водопровода обладает важным преимуществом – зональность действия. Проводник самостоятельно распоряжается своей «рабочей силой»: хорошо подогревает остывающие места и удерживает оптимальную температуру на тех отрезках, где в сильном нагреве нет нужды.

Греющий кабель саморегулирующийся для обогрева водопроводных труб работает постоянно, что очень хорошо приветствуется в зимний период. Но, когда морозы прекращаются, не выгодно, чтобы он всегда работал, поэтому для автоматизации процессов проводника, его оборудуют термостатом, привязанным к уличной температуре. Терморегулятор для греющего теплого кабеля сам отключит систему, когда на улице будет достаточно теплая погода.

Способы подключения: внутри или снаружи?

Существует два способа, как подключить греющий кабель: снаружи или внутри трубы. У каждого варианта имеются специальные разновидности проводов – для наружного применения и для внутреннего монтажа соответственно. Рекомендуемый способ подключения обязательно указан в технических характеристиках к проводнику.

Утепление труб изнутри

Греющий кабель внутри трубы. Для начала монтажных работ нагревателя внутри водной магистрали, он должен соответствовать следующим важным требованиям:

высокая степень электрозащиты, не ниже IP68;
защитная изоляция не должна выделять вредные вещества;
оконечная герметичная муфта.

Для возможности заправки проводника внутрь, в конце водопровода устанавливают тройник, а в одну из отводок через сальник заводят кабель.

Имейте в виду, что соединительная муфта - место, где происходит переход между электрическим и нагревательным проводом, должна быть за пределами сальника и трубы, так как она не предназначена для функционирования во влажной среде.

Тройники для монтажа разогревающей проводки внутри водопровода могут быть под различными углами отвода - на 180°, 120°. 90°. При таком способе подключения кабель не фиксируется вообще, он просто заправляется внутрь.

Наружное отопление трубопровода

Установка греющего водопроводного кабеля снаружи трубы предполагает его плотное прилегание всем контуром. Перед монтажом на металлический трубопровод, их поверхность нужно очистить от ржавчины, сварочных следов, пыли и прочей грязи, которая может повредить провод. На очищенную трубу укладывается кабель и с помощью пластиковых хомутков или металлизированного скотча через каждые 25-30 см фиксируется.

Если протягивается до двух нитей, то они на небольшом расстоянии прикрепляются параллельно друг другу снизу, то есть в самой замерзающей зоне. Если тянется сразу три и больше нитки, то их нужно расположить таким образом, чтобы снизу было установлено больше проводов, но с соблюдением некоторого расстояния.

Другой вариант наружного подключения - спиральный. Необходимо с большой аккуратностью намотать проводку, без резких движений и множества изгибов. Сделать это можно, постепенно разматывая муфту и одновременно наматывая освободившийся провод на магистраль, или же просто закрепить кабель с провисанием, а уже потом уложить его спиралью и закрепить металлизированным скотчем.

Если трубопровод сделан из пластика, то под проводку предварительно нужно наклеить металлизированную липкую ленту, которая улучшит показатель теплопроводности и повысит и эффективность обогрева. Более тщательного прогрева требуют вентили, фитинги, тройники и другие соединительные элементы. Поэтому при монтаже на каждом соединении лучше сделать несколько изгибов, однако помните про радиус петель.

При этом необходимо дополнительно утеплить трубопровод. Для этого категорически не подходит любая разновидность минеральной ваты, поскольку она во влажной среде утрачивает свои свойства. Стоит отказаться от сжимающихся от тяжести теплоизоляторов, если сверху не использовать жесткий утеплитель.

Скорлупа из пенополистирола в виде фрагментов с разным диаметром – это оптимальное решение, которое демонстрирует высокие теплоизоляционные характеристики: хорошо чувствует себя во влажной среде, не сжимается под тяжестью, надежно защищает.

Мощность и другие характеристики греющего кабеля

Перед покупкой обогревающего кабеля необходимо уточнить длину магистрали, которую планируется утеплить, до какой максимальной температуры промерзает грунт и другие параметры.

Итак, при выборе проводника стоит обратить внимание на такие характеристики:

есть ли на проводе защитная оплетка, которая сделает проводник более надежным и обеспечит заземление;
температурный класс;
разновидность наружной изоляции;
мощность.

Для канализационной магистрали подойдет электрический кабель с утеплителем из полиолефина, однако для водопровода в земле лучше выбрать изолятор в виде фторопласта. Для монтажа снаружи подойдет фторполимер, защищающий кабель от ультрафиолетового излучения и влажной среды.

Необходимая мощность во многом зависит от места проживания, так как в каждом регионе свои показатели низких температур. Также на выбор мощность влияет сечение трубок, наличие утеплителя, способ прокладки нагревателя. Расход проводки указан в специальной таблице в сопроводительной документации к кабелю с учетом мощности устройства.

Как показывает опыт, при стандартной теплоизоляции трубопровода скорлупой из пенополистерола (30 мм) в областях Средней полосы РФ для прогревания отрезка трубы, длиной 1 метр, изнутри хватает мощности в 10 Вт/м, а снаружи необходим кабель мощностью не менее 17 Вт/м. Если вы живете севернее, то мощность утеплителя должна соответственно увеличиваться.

На сегодняшний день многие люди могут столкнуться с проблемой промерзания водопровода. Вода в трубах может замерзать по причине: неправильного монтажа водопровода, возникновение низкой температуры в зимнее время, отсутствие возможности проложить водопровод ниже уровня промерзания. Для того чтобы это исправить необходимо сделать обогрев водопроводных труб кабелем.

Выполнить этот процесс может каждый. В этой стать вы найдете информацию, как произвести монтаж греющего кабеля для водопровода своими руками. Эта инструкция содержит не только детальные фото, но и видео. Также вы узнаете, как обогреть водопроводную трубу кабелем.

Как работает система обогрева?

Перед установкой системы вам следует ознакомиться, как происходит отопление труб электричеством. Принцип обогрева будет построен на подобной системе, как и теплый пол. Здесь для обогрева будут использовать резистивный греющий кабель. На сегодняшний день существует два способа его монтажа:

Прокладка внутри.
Обмотка снаружи.

Когда вы проводите обогрев водопроводных труб кабелем, вам следует знать, что каждый из этих вариантов может иметь свои преимущества и недостатки.

Резистивный греющий кабель применяется намного чаще. Это обусловлено его низкой стоимостью. Альтернативным вариантом будет являться прокладка саморегулирующего проводника. Единственным его недостатком будет являться высокая стоимость этого кабеля. Если вы сделали отопление теплицы с помощью труб, тогда их тоже можно обогревать.

С помощью, каких способов можно сделать обогрев водопроводных труб кабелем?

Для начала вам следует изучить, как выполнить монтаж греющего кабеля для водопровода внутренним и внешним способом. После этого вы сможете ознакомиться с дополнительными системами обогрева водопроводных труб.

По трубе

Этот обогрев водопроводных труб применяется намного чаще. Этот процесс обусловлен удобностью монтажа системы. Также этот способ крепления включает в себя дополнительные виды. Ниже мы ознакомимся с каждым видом по отдельности.

Вдоль трубопровода

Монтаж греющего кабеля для водопровода с помощью этого способа выполнить достаточно легко. В этом случае крепить кабель для обогрева водопроводных труб необходимо внизу. Благодаря этому вы сможете обеспечить полную безопасность своей системе от механических повреждений. Обычно процесс замерзания в трубе начинается снизу. Именно поэтому вы сможете предотвратить этот процесс. Если вы планируете проложить несколько кабельных линий для обогрева трубы, тогда выполнять этот процесс необходимо по схеме ниже.

Крепления греющего кабеля к водопроводным трубам следует выполнять с помощью алюминиевого скотча. Он способен не только закрепить проводник, но и увеличить его теплоотдачу. При необходимости вместо скотча вы сможете использовать клейкую ленту.

Особое внимание необходимо уделить монтажу греющего кабеля для водопровода через углы. В этом случае проводник лучше всего размещать, как изображено на картинке ниже. Если вам интересно, то можете прочесть про установку электрокамина.

Спиралью

Если в вашем регионе замечены слишком низкие температуры, тогда размещать свой кабель лучше спиралью. В этом случае вы сможете значительно улучшить качество обогрева. Укладку кабеля для водопровода в этом случае необходимо делать следующим образом:

В этом случае нагревательный кабель будет обматываться с припуском. После этого петли необходимо завернуть в обратном направлении.

Отдельные узлы

В местах монтажа кранов или задвижек вам потребует больше нагревательного кабеля. Здесь вы сможете увидеть большой отвод тепла. Именно поэтому ниже вы сможете увидеть схемы монтажа обогревательного кабеля для водопровода.

Отдельное внимание вам следует уделить установке термодатчика для водопроводных труб. Для того чтобы предотвратить перегрев кабеля вам следует размещать датчик в самой холодной точке трубы. Место установки лучше всего обклеить алюминиевым скотчем.

Внутри трубы

Монтаж греющего кабеля в трубе необходимо осуществлять только в том случае если у вас нет возможности провести обогрев снаружи. Чаще всего этот способ используют, если водопровод уже смонтирован или находится в недоступных местах. Этот способ может иметь ряд недостатков, к которым относят:

Может уменьшиться просвет трубы.
Со временем проводник может начать зарастать налетом.
В водопроводе добавиться новая точка, которая понижает надежность контура.
Монтаж греющего кабеля осуществляется только на прямолинейных участках.

Когда вы выполняете обогрев водопроводных труб кабелем, тогда следует помнить, что этот способ тоже может иметь ряд преимуществ. Для того чтобы выполнить установку проводника внутри необходимо придерживаться инструкции:

Сначала на трубу необходимо надеть сальниковый узел.
В месте водопровода вам следует монтировать тройник.
Кабель нужно проложить аккуратно до проблематичного участка.
Теперь сальниковый узел закручивается и герметизируется.

Как видите, внутренняя установка греющего кабеля в водопровод не представляет ничего сложного.

Подключение греющего кабеля для водопровода к сети

Если вы только начали изучать, как сделать электрический обогрев водопроводных труб, тогда необходимо научиться делать изоляцию на конце проводника. Для этого можно использовать термоусадочную трубку. Она надежно защитит ваши устройства от попадания влаги. Также для правильного подключения греющего кабеля вам необходимо просмотреть обучающее видео.

Для безопасности этого обогрева водопровода вам потребуется установка УЗО. Это устройство сможет защитить вашу систему от утечки тока. При подключении температурного датчика к водопроводу вам необходимо учесть, что датчик будет правильно работать, если длина провода не превышает 50 метров.

Теплоизоляция

Теперь вам необходимо изолировать свои трубы для лучшего удержания тепла. В качестве утеплителя можно использовать специальные цилиндры. Они должны изготавливаться из минеральной ваты или полиуретана. Кроме, сбережения тепла вам необходимо побеспокоиться о защите проводника от механических повреждений. Как видите, обогрев водопроводных труб кабелем легко можно выполнить своими руками.

отопление в деревянном доме.

просмотров

Сохранить ВКонтакте
