Среднестатистическая норма осадков в июле в средней полосе России — 95мм, что приблизительно соответстсует 100л воды на 1 м2 в месяц, или 3 литра в день. Так как на 1 м2 у Вас может расти в среднем 5 растений, то каждое растение при поливе только атмосферными осадками получает до 0.6 литра в день. Но это если бы стояла идеальная для растений летняя погода с ночными грозами и ярким Солнцем днем. А если засуха? Или растения посажены в теплице? Или у вас высажены растения, которым необходимо больше влаги? Тут приходит на помощь система автоматического капельного полива Синьор Помидор. Ниже приведены рекомендации по настройке системы для полива Ваших растений.
1. Настройки полива для системы Синьор-Помидор — Автоматический капельный полив, при помощи поливочных шланг, которые приобрести можно .
«Простой способ»
При установке системы на 50-70 капельниц за 10 минут полива каждая капельница получает до 400 мл воды. Система позволяет включать насос 3 раза в сутки и длительность работы насоса составляет до 10 минут. Соответственно, если Вы настроите полив на максимальное время, то получите до 1.2 л в сутки на каждую капельницу, что превышает полив хорошего летнего ливня. Для примера это тоже самое, что вылить 7 литровую садовую лейку на 6 растений, только эффективность капельной подачи воды выше, так как почва не размывается, а «пропитывается» влагой.
«Инженерный способ»
В этом случае необходимо выполнение нескольких условий:
1.1. Система не должна включать блокирующую самотек капельницу, установленную над бочкой.
1.2. Если у Вас реализован долив воды через «унитазный» поплавок, то приток воды должен быть меньше, чем уход через капельницы (приток воды необходимо настроить экспериментально). Если долив реализован через таймер, Вам не нужно заботиться о потоке прибывающей воды.
1.3. Надо помнить, что самотек остановится только тогда, когда уйдет вся вода из бочки, либо бочка опустошится до уровня, установленной блокирующей самотек капельницы (устанавливается в толще воды на уровне, необходимом для остановки полива).
Если выполнены все эти условия, то Вы можете настроить выливать в систему столько воды, сколько считаете нужным — насос тогда не обязательно запускать на 10 минут, для запуска самотека достаточно 1 минуты раз в сутки.
2. Настройки при поливе холодной водой через Кран-таймер с ЖКИ индикатором (необходимо использовать совместно с системой Без Автоматики +60 и/или Ремкомплект +12)
«Теплолюбивые растения»
Даже теплолюбывые растений можно поливать через кран-таймер с ЖКИ водой из водопровода. Для этого необходимо настроить полив очень короткими порциями — по 1-3 минуты, тогда холодная вода не будет успевать охладить почву под растениями, так как будет подаваться очень небольшими порциями. Такой полив необходимо проводить раз в 1-2 часа, что бы суточная норма воды на 1 капельницу оказалась достаточной для нормального роста растений. Длительность и частоту необходимо подобрать экспрериментально, подставив под одну из капельниц двух литровую пластиковую бутылку и замерив количество воды за сутки.
«Холодостойкие растения»
Здесь всё просто — настраиваете полив с требуемой частотой и длительностью, лишь бы достаточно увлажнить почву. Обязательно проверьте, не переливаете ли Вы ваши растения. Почва должна быть влажной, но вода не должна стоять на грядках.
3. Полив комнатных растений.
«Только не самотёк!»

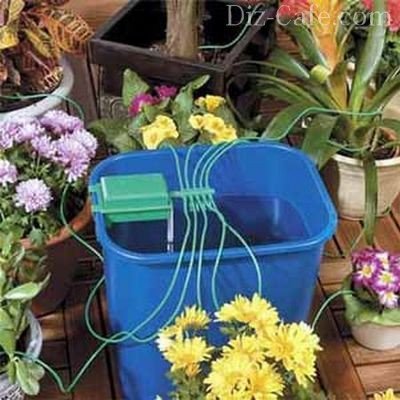

Вы можете собрать систему Синьор Помидор в варианте для полива комнатных растений, пока Вы будете в отпуске или на даче.
3.1. Наберите ёмкость с водой, достаточной для полива Ваших растений на период Вашего отсутствия.
3.2. Установите эту ёмкость ниже уровня горшков с растениями — например на пол, если растения стоят на подоконнике. Это необходимо для исключения самотека, который никак не порадует Ваших соседей снизу.
3.3. Настройте насос на полив 1 раз в день коротким интервалом — от 3 до 10 минут — в зависимости от количества капельниц и размеров горшков растений — длительность определите экспериментально, так как Вам необходимо не просто полить растения, пока Вас нет дома, но и не залить их.
3.4. Установите солнечный элемент на самую освещенную часть окна. Помните, что система при полном заряде аккумулятора может включить насос не более чем на 40 минут без подзарядки от Солнца! При желании система может питаться от бытовой электросети через обычный адаптер 9В или 12В.

Капельный полив для вашего сада

Капельный полив - это наиболее эффективный и экономичный путь полива вашего сада, помогающий сохранить время, деньги и воду.

Что такое капельный полив?

Это эффективный и экономичный метод полива. Этот метод полива даёт более чем 90% эффективность используемой воды. В отличие от таких способов полива как спринклерный полив, который эффективен только на 65-75%, капельный полив сокращает утечки и испарения. Капельный полив доставляет воду очень медленно к корню растения, как раз туда, где это необходимо..

Капельный полив используется в теплицах, питомниках и агрофирмах. Как бы то ни было, обычные владельцы домов могут воспользоваться преимуществами использования и выгодами капельного полива. Как домовладелец, вы можете использовать капельный полив для ваших овощных и круглогодичных садов, для полива деревьев, клумб и цветов.

Выгоды капельного полива

Трубки с большим количеством капельниц, называемые капельными линиями, располагаются над землёй вдоль грядок с растениями. Капельницы медленно пропускают воду в почву в прикорневую зону. Так как уровень влажности держится на оптимальном уровне, продуктивность роста растения и качество улучшается. Плюс к этому, капельный полив:

Предотвращает болезни благодаря минимизации контактов воды с листьями, стволами и плодами растений.

Позволяет грядкам между растениями быть сухими, улучшает доступ и снижает рост сорняков.

Экономит время, деньги и воду благодаря тому, что система очень эффективна.

Снижает трудовые затраты.

Увеличивает эффективность даже на неровной поверхности.

Снижает утечку воды и удобрение ниже уровня корневой зоны.

Сборка системы капельного полива и компоненты.

Главными компонентами капельной системы являются кран или автоматический контроллер, фильтр, магистральная линия, вспомогательные линии, соединительные элементы и фитинги, капельные линии и заглушки.

Магистральная линия подключается к источнику воды - к внешнему крану - и далее, через вспомогательную линию - к капельным линиям. В основном, вспомогательные линии используются, если у вас много зон полива. Суммарно длина магистральной линии и вспомогательных линий должны быть не более 120м.

Кран регулирует подачу воды в систему и может управляться либо вручную, либо автоматически (если подсоединить электрический контроллер). Регулятор давления необходим, если давление может превышать 2 бар.

Фильтры предотвращают засорения капельниц нерастворёнными в воде веществами в течение долгого времени использования. Лучше всего, если фильтр имеет фильтрующую сетку, как минимум 120 MESH или выше. Адаптеры и фильтры используются, чтобы подсоединить капельные линии к остатку системы. Это важно, так как это правильный размер, чтобы предотвратить утечку при подаче воды под давлением.

Капельные линии и капельницы

Капельная линия - это полиэтиленовая трубка, со встроенными капельницами, которые должны быть расположены возле растений. Капельные линии и капельницы бывают различных типов и диаметров в зависимости от ваших нужд. Длина каждой капельной линии 16 мм/33 см/2,1 л/ч не должна превышать 50 м от точки где вода входит в трубку, чтобы однородность эмиссии составляла 95%. Вам необходимо будет укрепить линию чтобы предотвратить её движение.

Типичные ошибки

Следующие моменты предоставлены вам чтобы познакомить вас с некоторыми типичными ошибками, которые встречаются при проектировании и установке системы капельного полива.

Слишком длинная капельная линия или слишком много капельниц:

Капельная линия Tandem содержит в себе капельницы, которые предварительно установлены на заводе, через каждые 33 см, и каждая капельница расходует 2,1 л/ч (при давлении 1 бар)

Максимальная рекомендованная длина составляет около 50 метров на ровной плоскости для того чтобы был равный поток с однородностью 95% или максимум 80 метров для 90%ной однородности потока, а это уже означает, что возможна разница эмиссии до 15% между первой и последней капельницей в линии. Так как капельная линия Tandem имеет 4 выхода в каждой капельнице, это способствует лучшему потоку и лучшей стабильности против засорения.

Фильтрация:
Используйте правильные фильтры для вашей системы. Выберите правильный фильтрующий элемент в зависимости от качества воды и типов капельниц. Мы рекомендуем фильтр с сеткой как минимум 120 MESH. Никогда не используйте систему без фильтров.
Неправильное давление:
Чтобы система капельного полива функционировала правильно, в неё должно подаваться правильное давление. (БАР или АТМ - одно и то же) Если вы попробуете подавать слишком много капельниц в линию, давление будет падать ниже минимального операционного минимума и ваша система не будет работать. Если вы используете неправильный регулятор давления или вообще его не используете, в вашей системе будет слишком большое давление, и она не будет работать должным образом. В таблице ниже указаны различные потоки с различным давлением и относительной диаграммой.

. Неправильное зонирование:
«Зонирование» — это группировка большой капельной линии в общих «зонах». Обычно зоны сгруппированы по типам растений. Деревья отделены от клумб. Растения, стойкие к сухому климату, отделены от влаголюбивых и т.д. Если у вас есть разные типы почв, вы также можете выделить их в отдельные зоны. Главное, что вы должны помнить - это возможность при включенной системе поливать каждое растение в соответствие сего потребностями? Если вы расположите большое дерево на той же линии, на которой располагается маленькая клумба, один из них будет либо слишком сухим, либо слишком влажным.
. Система капельного полива может быть подключена через автоматический регулятор.
Так как небольшой объем воды подается медленно, капельный полив спроектирован на функционирование в течение всего дня, за исключением дождливых дней. Вопрос о том, как долго необходимо использовать капельный полив зависит от того, сколько воды требуется вашим растениям в день, и от того, какой расход у капельных водовыпусков. Воду подают один или два раза в день. Лучшее время для полива - раннее утро, поскольку в это время уровень испарений наименьший.
. Потребность в воде: Вы должны знать потребность в воде согласно фактору суммарного испарения (Уровень испарения в области, в которой вы находитесь и транспирация растений). Если, скажем, суммарное испарение равно 5 мм в день в самый жаркий месяц, мы рассчитываем эти данные по размеру зоны, которую мы желаем полить, т.е. 100м2: 100м2x 0,005 м = 0, 5 м3 в день - это потребность воды каждый день. Это точный расчет количества воды, которое вы должны подать каждый день через систему капельного полива. Вы можете поливать каждые два дня, удваивая объем поливной воды, или даже через каждые 3 дня, в три раза увеличив объем воды. Вам необходимо также отрегулировать систему в месяцы, не являющимися таким жаркими
Обычный способ для этого - это метод «проб и ошибок». Отрегулируйте время использования системы и ежедневный график для всего сезона. Главное - это необходимость наблюдать за растениями и обращать внимание на их потребности. Вам нужно не просто установить систему капельного полива и уйти в дом. Необходимо периодически проверять систему, чтобы убедится, что она прекрасно работает.
Начало работы

Если вы в первый раз устанавливаете систему капельного полива, мы рекомендуем попробовать один из наборов. Каждый набор содержит все необходимое для установки работающей системы капельного полива. Все части можно приобрести по отдельности, чтобы позднее добавить их к системе.
Компонентами системы капельного полива являются следующее: контроллер, клапана, фильтры (регулятор давления, если давление превышает 2 бара), фитинги для капельниц, капельная линия (микро трубы) (капельницы) и инструменты типа ножниц и пинцета.
. Greentimer - это контроллер, питающийся от батарейки: он имеет дизайн типа « все в одном», который можно повесить непосредственно на раструб или другой источник воды. Этот тип контроллера является идеальным для небольших систем в одной зоне полива.
. Идеальное рабочее давление для вашей системы полива - 1 бар у капельниц или 1,2 бара в начальной точке подачи воды (Если давление у вас превышает 2 бара, используйте регулятор давления для уменьшения высокого давления).
. Если вы оставите полиэтиленовую трубу размером 16 мм на солнце, вам будет легче работать с ней.
. Если у вас проблема при попытке вставить зубцы размером ½” в трубу 16 мм, то после того, как вы поместите трубу в теплую воду, этот процесс станет легче. Вы можете также нагреть концы трубок, используя фен для сушки волос.
Диаграмма, приведенная ниже, дает визуальное представление о том, как собирать каждый тип системы:
. Система капельного полива, использующая раструб и питаемый от батарейки контроллер (таймер), фильтр, полиэтиленовую трубу размером 16 мм, капельную линию размером 16 мм с вставленными капельницами через каждые 33 см, образует поток в 2,1 литр в час при давлении 1 бар.


Примечание: Соединяя ваши компоненты, убедитесь, что используете нужную резьбу и нанесите немного изоляции на нее, чтобы избежать утечки воды

Накрутите изолирующую пленку вокруг резьбового соединения контроллера Greentimer

Накрутите изолирующую пленку вокруг резьбового соединения фильтра

Подсоедините муфту

Накрутите изолирующую пленку вокруг резьбового соединения входящего штуцера

Вставьте соединитель в 16 мм трубу, зафиксируйте соединитель

Раскрутите 16 мм трубку и отрежьте, когда она достигнет уровня земли

Подсоедините колено к другому концу трубки размером 16 мм и затем к капельной линии

Подсоедините капельную линию Tandem к колену. Установите капельную линию Tandem вдоль линии расположения ваших растений

Используйте Т-образное соединение, чтобы повторить очертание линий ваших растений

Закройте конец капельной линии, согнув трубку и установив двойной зажим

Планирование вашей системы

Начните с приготовления эскиза области, которую вы желаете полить. Убедитесь, что вы указали места расположения деревьев, кустов, овощей и естественного укрытия. Подготовьте список ваших растений по категориям, т.е. естественные укрытия, кусты и деревья. С привязкой к размерам растений, их категорий и плотности вы сможете определить необходимую скорость потока у капельниц. Покажите на бумаге расположение водных ресурсов площадки, мешающих стен и замощенных участков. Для этого потребуется измерить площадь, которую вы желаете полить.
Планирование для будущего использования
В любом создаваемом вами проекте, оставляйте возможность для будущего расширения. По мере взросления растений, они могут потребовать больше воды. Время полива может быть продлено, чтобы удовлетворить эту потребность, но в основном, необходимо добавить больше капельных линий для обеспечения растущих растений. Кроме того, к ландшафту могут добавить новые растения, поэтому, оставьте место в общем проекте с учетом увеличения объема имеющейся мощности водоснабжения на 20-30%.
Установка вашей системы
Установка системы капельного полива - это достаточно простой процесс. Начните с того, что сравниваете ваш план с реальным ландшафтом и вносите все необходимые изменения в ваш план, чтобы отразить фактические условия на площадке. Начните установку и сборку у источника воды. Если система капельного полива обслуживает более одной зоны, тогда, добавляя клапаны к каждой трубки ответвления капельных линий, вы добиваетесь контроля каждой зоны. Если вы решили автоматизировать вашу систему, ваш контроллер должен стать первым компонентом вашей сборки.
Установка капельных линий
Проложите капельные линии, используя, по мере необходимости, фитинги. Не прокладывайте линии слишком плотно; оставляйте места для расширения и сжатия из-за меняющихся погодных условий. Обеспечьте возможность растениям большего размера получить больший объем воды, добавив больше капельниц (больше метров капельной линии). Вы можете проложить линию вокруг дерева, чтобы обеспечить большее количество капельниц.
Первый запуск системы
Прежде чем включить систему в первый раз, оставьте все концы капельных линий открытыми, включить подачу воды и дайте ей возможность свободно течь в течение нескольких минут. Это позволит вымыть любую грязь, которая может оказаться внутри линии. Закройте концы капельной линии, используя заглушки. Убедитесь, что капельницы работают правильно, и в точках соединения нет утечки воды.
Обслуживание
. Осмотрите капельницы, чтобы убедиться, что они не засорены.
. Фильтры должны быть промыты и очищены, по крайней мере, один раз в месяц, в зависимости от качества воды. Проверив фильтры через неделю после установки, вы получите представление о том, как часто планировать очистку фильтров.
. Необходимо также периодически промывать трубки линий; и в этом случае, качество воды будет решающим фактором для определения частоты промывки.
. Во время холодов, мы рекомендуем сливать воду из полиэтиленовых трубок или же скатать их и положить на хранение.
. Во время холодов, мы рекомендуем снимать контроллер, питающийся от батарейки, и, выполнив полную разборку оборудования (фильтров, клапанов), положить их на хранение в помещении.
. Раз в год, снимайте заглушки или открывайте концы шлангов, чтобы промыть линию.
. По мере роста растений, вам может понадобиться добавить, поменять или удалить капельные линии.
Для улучшенного управления процессом полива вы должны знать:
Определение типа почвы
Когда вода медленно подается корневую зону в одной точке, она подвержена силам гравитации (движение вниз) и капиллярным действием (движение наружу), создавая характеристику типа увлажненной почвы и скорости полива. Чтобы определить, какой тип почвы вы имеет в вашей районе, возьмите горсть сухой земли, слегка сожмите и отпустите. Песчаная (грубая) почва раскрошится и распадется на части. Суглинок (средний уровень плотности) слипнется, но его легко можно будет разбить. Глина спрессуется без разбивки.

Каждый тип почвы потребует отдельной компоновки. На песчаной почве, вода стремится просочиться вниз, поэтому мы рекомендуем использовать близко расположенные капельницы или капельницы большого объема. В суглинке, вода будет двигаться медленно и распространяться ровно, поэтому вы можете использовать меньшее количество капельниц при большем расстоянии между ними.
Капельная линия Tandem выходными отверстиями на обеих сторонах капельницы обеспечивают более быстрое истечение и лучшее распределение воды полива.

Взаимоотношения между почвой и водой
Капиллярная влажность- это вода, удерживаемая в порах поверхностным напряжением, существующим между водой и частицами почвы. Капиллярная влажность - это первичная сила, распределяющая воду горизонтально и являющаяся первичным источником воды для растения.
Гравитационная вода - это свободная вода в почве, которая протекает вниз под действием гравитации. После того, как почва насыщается водой, гравитационная вода просачивается вниз, оставляя почву на уровне полевой влагоемкости

ПРИМЕР ХОРОШЕЙ РАВНОМЕРНОСТИ ПОЛИВА

СТОЧНАЯ ВОДА

Полевая влагоемкость - это метод измерения объема воды, удерживаемой в почве вопреки действию гравитации. Если почва насыщается дождем или поливом и после этого высыхает свободно в течение 24 часов, почва обычно находится на уровне полевой влагоемкости.

Для большинства растений, содержание влаги в почве, находящееся на уровне полевой влагоемкости, представляет собой идеальный уровень влаги для вегетативного роста, поскольку налицо хороший баланс между насыщением почвенной влаги и выветриванием. Почва потеряет незначительное количество воды после того, как высохнет до полевой влагоемкости, если на ней нет растений. Растения удалят воду через транспирацию и уменьшат влагу в почве. В жаркие дни, растения могут использовать воду быстрее, чем почва может поставить ее корням, или быстрее, чем корни могут снабдить водой остальную часть растений, и растение завянет. Обычно, при достаточном уровне влаги в почве (которое вы можете поддерживать вашей системой полива) растение восстановится в течение ночи.
Точка устойчивого увядания - это такое содержание влаги в почве, при котором растение увядает и остается увядшим.

Расчет суммарного объема расхода
Чтобы определить суммарный объем расхода в зоне действия системы капельного полива, просто сложите общее количество капельниц и их расход.
Пример: Вы спроектировали систему, использующую капельную линию Tandem длиной 50 метров, капельницы расположены через каждые 33 см и их расход равен 2,1 литра в часть (на каждой капельнице). 50 м разделить на 0,33 м=152 капельницы умножить на 318 литров в час.
Если у вас возникают сомнения относительно мощности вашего источника воды, замерьте, сколько времени необходимо, чтобы наполнить ведро с известным объемом. Например, для того, чтобы заполнить 5-ти литровое ведро требуется 20 секунд, тогда максимальный расход воды в час равняется 5 литрам умноженным на 3=15 литров в минуту х 60 минут=900 литров воды в час. Если система требует большего количества воды, разделите систему, добавив еще один клапан. Максимальный рекомендуемый расход для капельной линии 16 мм — 800-900 литров.

СтелаКабели
Инженер
Irritec S.p.A

Автоматические системы орошения, такие, как капельный полив или дождевание, значительно экономят время фермеров. А еще лучше, когда системы включаются и выключаются сами, без присутствия человека. Включением управляет таймер для полива из различных самотечных систем или из бочки. Какой именно таймер выбрать? Электронный, или механический? Особенности обоих видов таймера – в этом обзоре.

Преимущества использования таймера

Многие дачники мечтают облегчить свой труд и высвободить свободное время благодаря автоматизации. Система капельного полива или дождевания – отличный помощник фермера, ведь ему уже не нужно поливать грядки из шланга или из ведра. Система делает это за него и гораздо лучше него.

Преимущества использования таймера:

1. Полив ведется по точно выверенному плану. Сбоев практически не бывает.
2. Установка контроллера не занимает много времени, а пользу приносит значительную.
3. Есть возможность запрограммировать отдельный полив для каждого вида растений.
4. У овощей, ягод или цветов формируется четкий водный режим. Они получают влагу каждый день в одно и то же время, и ровно столько, сколько им нужно. Режим способствует наилучшему росту и развитию растений.
5. Экономичность. Благодаря таймеру можно уменьшить расход воды.

Что должен делать контроллер?

Чтобы решить, нужен ли вам таймер, необходимо точно знать, какие задачи он способен выполнить:

• контроллер управляет всей системой;
• пускает и останавливает воду;
• обеспечивает несколько линий полива одновременно;
• следит за работой мотора;
• может включаться (или не включаться) самостоятельно, без заданной временной программы, определяя уровень влажности с помощью специального датчика. Например, на время дождя прибор отключит полив.

Виды таймеров

Перед покупкой контроллера, необходимо решить, насколько вы хотите автоматизировать процесс. Будет он полностью независимым, или частично ручным? Для этого нужно разобраться в видах таймеров. Они бывают:

• механическими;
• электронными (автоматические) с механическим управлением;
• электронными (цифровые программируемые) с программным управлением;

Причем каждый из этих видов, несмотря на массу выполняемых функций, совершенно прост в установке. Их можно присоединить к любой трубе, даже к садовому шлангу, с использованием фитингов.

Особенности механических таймеров

Механический контроллер является самым простым из своих собратьев. Включать его нужно вручную, а вот выключаться таймер может самостоятельно, через заданное владельцем время. Минимально можно установить на 1 мин., максимально – на 120 мин. Прибор работает на батарейках. Таймер функционирует с помощью шарового крана, который регулирует подачу воды.

Плюсы таймера:

• низкая цена;
• долгий срок службы.

• включить его может только человек.
• к нему не подключишь дополнительное оборудование.

Электронные контроллеры с механическим управлением

Электронные таймеры являются более сложными аппаратами, и выполнять они могут большее количество функций, чем механические. Особенность контроллера – полностью автоматизированный полив. Прибор может включаться и выключаться сам, работает он на батарейках. Польет когда нужно и сколько нужно. План работы владелец может установить на длительное время. Возможный период увлажнения – от 1 мин. до двух часов.

Плюсы таймера:

• приемлемая стоимость;
• простота программирования.

• невозможно подключить дополнительное оборудование.

Электронные таймеры с программным управлением

Электронные таймеры – это суперсовременное оборудование, на котором можно установить 16 программ одновременно! Приборы следят за всеми поливными процессами, присутствие человека здесь не нужно. Работают они тоже на батарейках.

Плюсы таймера:

• высокая технологичность;
• большое количество функций;
• возможность подключения дополнительного оборудования.

• значительная стоимость;
• управление прибором требует определенных навыков.

Принцип работы таймеров и многоклапанного устройства

Все перечисленные контроллеры работают на основе одного из двух механизмов, принципы действия которых отличаются. Это: солиноидный клапан или шаровой кран.

Таймеры с клапанами используются при наличии центрального водопровода. Работают они в пределах 0,2 атмосфер.

Шаровые электронные таймеры действуют при низком давлении (от 0 до 6 ти атмосфер) в самотечных системах и из бочки. Подходят для полива с помощью медицинских капельниц.

Многоклапанные устройства – это приборы, позволяющие организовать одновременно несколько линий полива. Они подключаются к электрической сети. Приведенные особенности необходимо учитывать при выборе таймера.

Практические секреты настройки таймера

При установке таймера на время, нужно помнить маленькую, но важную деталь. Когда дачник увлажняет грядки шлангом или лейкой, он видит, что земля после насыщения – мокрая. А особенность капельного полива – сухой верхний слой почвы и влага внутри, возле корней. Практики говорят, что при капельном поливе хочется включать воду чаще, ведь все время кажется, что почва сухая.

Чтобы избежать заливания растений, нужно выкопать почву лопатой и посмотреть состояние земли в прикорневой зоне растения. Если она влажная, значит, таймер настроен правильно. Если болотистая, необходимо уменьшить время полива.

С помощью каждого из приборов можно автоматизировать любую площадь полива. Несколько гектаров огорода, 6-ти метровую теплицу или одно растение. Конечно, капельная система – уже хорошо, но без таймера она теряет свою главную функцию – освобождение фермера от обязательного присутствия на участке. А с контроллерами можно спокойно приезжать на дачу один раз в неделю, и знать, что растения будут процветать даже в ваше отсутствие.

Электронный таймер полива — видео

Одним из условий полноценного роста и развития растений является своевременный полив. Но не всегда в силу занятости хозяев и удаленности участка от города есть возможность его обеспечивать. Решить проблему создания оптимальных условий с соблюдением влажностного режима поможет установка таймера. Это устройство не только упростит уход за зелеными «питомцами», но и благотворно скажется на качестве урожая. Нужное в хозяйстве устройство можно приобрести в садоводческом магазине, либо сделать таймер полива своими руками. О том, как выбрать оптимальный вариант модели или сделать несложное устройство самостоятельно рассмотрим в статье.

Таймер полива представляет собой одно- или многоканальный запорный механизм, управляющий водяным насосом. Он открывается с определенной периодичностью, давая возможность воде поступать в систему полива.

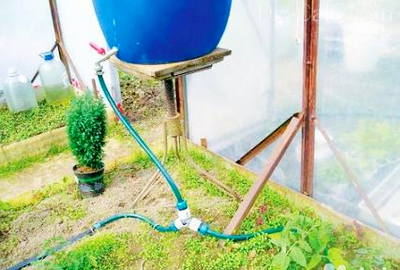

Системы капельного орошения предоставляют возможность по несколько дней и даже недель не появляться на участке, не беспокоясь при этом за свои саженцы

Таймер автоматического полива одним махом решает массу задач:

• Обеспечивает полив с заданной интенсивностью и частотой;
• Препятствует переувлажнению почвы и загниванию корней за счет размеренной и медленной подачи воды;
• Подавая воду под корни огородных культур, решает вопрос солнечных ожогов листьев и сводит к минимуму риск их заболевания;
• Обеспечивая локальное орошение, помогает решить вопрос с сорняками.

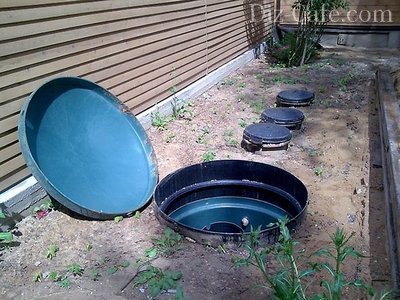

Для удобства обслуживания таймеры подачи воды размещают вместе с другим оборудованием в пластиковых боксах, установленных под землей.

Чтобы иметь возможность быстрого доступа к устройствам, такие боксы оборудованы съемным люком или плотно закрывающейся крышкой

По принципу отсчета таймеры делят на устройства однократного действия (при единоразовом срабатывании) и многократного (когда с заранее установленными выдержками срабатывает несколько раз).

В зависимости от типа используемого механизма таймер бывает:

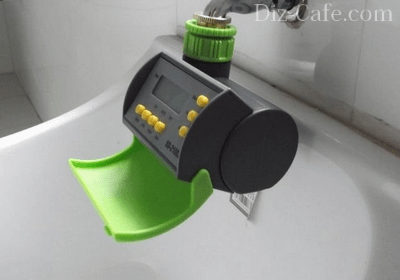

• Электронный – блок управления устройства включает электронную оснастку, которая определяет время срабатывания и открытие электромагнитного клапана. Неоспоримым преимуществом такого типа устройств является широкий диапазон времени срабатывания, который может варьироваться в пределах, начиная от 30 секунд и до одной недели. Режим полива можно корректировать как по месту, так и дистанционно.

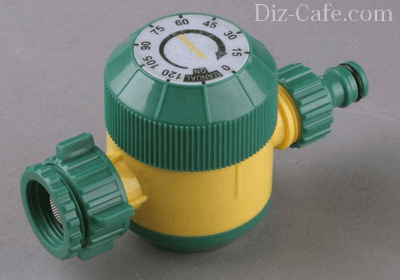

• Механический – представляет собой блок управления, оборудованный спиральной пружиной и механическим клапаном. Работает по принципу механических часов. Один цикл завода пружинного блока способен обеспечивать беспрерывную работу механизма до 24 часов, открывая клапан по заданному пользователем периоду срабатывания. Режим полива корректируется только вручную.

Оба устройства представляют собой многоканальные конструкции. Механический таймер полива отличается простотой конструкции и отсутствием в нем подводящих электропроводов. Это значительно удешевляет стоимость устройства.

Механический таймер в сравнении с электронным аналогом имеет более ограниченную продолжительность работы заданного цикла

В механическом таймере достаточно задать цикличность полива, выбрав интервал. С электронной моделью несколько сложнее: сначала необходимо задать дату и время, а уже после этого выбирать оптимальную для выращиваемой культуры программу.

Многие замечали, что в водопроводных системах загородных поселков в дневное время вследствие интенсивного забора воды снижается напор. Установив автоматический таймер полива, можно назначить орошение на вечерние часы и ночное время.

В зависимости от модификации устройства таймеры могут иметь внутреннюю или наружную «обычную» трубную резьбы, а также оборудованы быстрозажимными коннекторами шланга или коннекторами быстрого подключения с системой полива.

Самые дорогие модели имеют дополнительные функции, например, определения влажности, в зависимости от показателя которой полив автоматически сокращается или продлевается

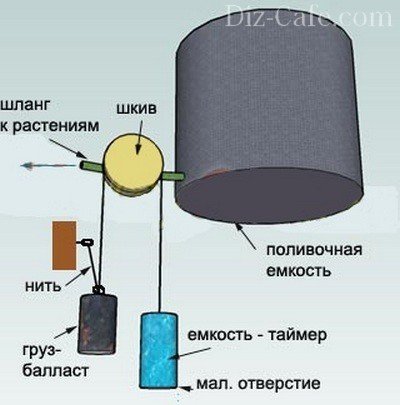

Варианты изготовления водяного таймера

Планируя обустроить на участке систему автоматического полива, для управления кранами удобно применять водяные таймеры. С их помощью систему подачи воды можно сделать абсолютно энергонезависимой, избежав применения какой-либо электроники.

Конструкция #1 – таймер с капельницей-фитилем

Волокна фитиля, напитываясь влагой, поднимают ее вверх до определенной высоты, не позволяя воде быстро испаряться. Если фитиль перебросить за борт емкости, то впитавшаяся вода начнет просто капать со свободного конца.

В основе этого способа лежат физические законы, которые создают капиллярный эффект. Он возникает при опускании тканевого фитиля в емкость с водой

Пропускную способность влаги можно отрегулировать, корректируя толщину фитиля, плотность скручивания нитей и пережимая их проволочной петлей.

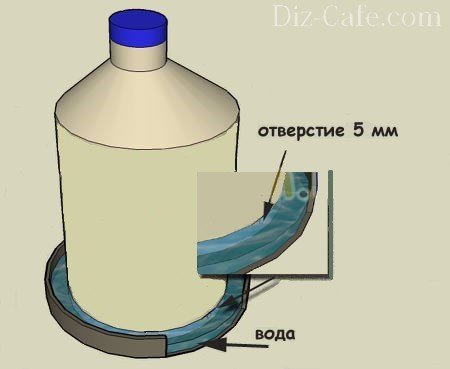

Для обустройства таймера в емкость с низкими бортами, высота которых не превышает 5-8 см, устанавливают пяти или десятилитровую пластиковую бутылку. Одним из ключевых условий работы системы является поддержание уровня жидкости в емкости на постоянной высоте. Оптимальное соотношение емкостей проще всего определить экспериментальным путем.

Определяющим фактором в его работе выступает водный столб. Поэтому высота бутыля и глубина широкой емкости – взаимосвязанные вещи

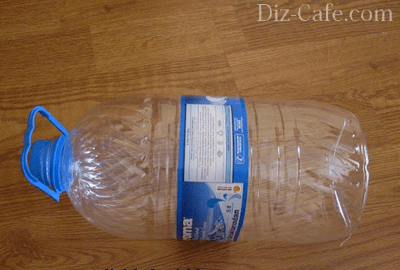

В дне бутылки делают небольшое отверстие для вытекания воды. Бутылку наполняют водой, на время прикрыв сливное отверстие, и герметично закрывают крышкой. Наполненную бутылку устанавливают в корытце. Просачивающаяся сквозь донышко вода будет постепенно вытекать, останавливаясь на уровне, когда отверстие не скроется под толщей. По мере расхода воды вытекающая из бутылки вода будет восполнять потери.

Сам фитиль проще всего сделать из веревки подходящей толщины или жгута, скрученного из отреза ткани. Его размещают в емкости, правильно распределив концы

Главным преимуществом такого таймера является то, что за счет одинакового уровня воды в широкой емкости в случае дождя восполнение потерь влаги из бутылки будет приостановлено.

Умельцы, уже опробовавшие на практике такое устройство, утверждают, что пятилитровой бутылки при интенсивности подачи в 1 капля/2 секунды хватает на 20 часов бесперебойной работы. Выбрав оптимальный размер бутылки, выполняющей функцию водяного столба, и отрегулировав интенсивность капели, можно добиться эффекта многосуточных задержек.

Конструкция #2 – устройство, регулирующее шаровый кран

В водяном таймере время срабатывания осуществляется под действием капели. Вытекающая из емкости, выполняющей функцию балласта, вода уменьшает вес конструкции. В определенный момент веса емкости уже не хватает на то, чтобы удерживать ручку запорного крана, и подача воды запускается.

Для обустройства водяного таймера потребуется:

• Бочка для воды;
• Шаровый кран;
• Два фанерных или металлических круга;
• Канистры или 5-литровые пластиковые бутылки;
• Строительный клей;
• Катушка швейных ниток.

Для бесперебойного функционирования системы шаровый кран желательно доработать, прикрепив на закрепленную посредством винта ручку небольшой шкив – коромысло. Это позволит приводить кран из закрытого состояния в открытое путем изменения угла наклона ручки.

Шкив сооружают из двух одинаковых фанерных круга, склеивая их плоскостями между собой строительным клеем, либо металлических, соединяя их посредством болтов. На шкив накручивают прочный шнур, для надежности делая вокруг него несколько оборотов. Сооружая рычаг, отрезки шнура прочно фиксируют на его краях. К свободным концам шнура с противоположных сторон привязывают груз- балласт и компенсирующую его вес емкость с водой. Вес груза должен быть таким, чтобы под его тяжестью кран приходил в состояние рычага.

В качестве грузового балласта и компенсирующей его вес емкости с водой удобно использовать пятилитровые пластиковые бутылки

Регулировать вес емкостей проще всего путем подсыпания песка в одну из них и подливания воды в другую. Роль утяжелителя может выполнить также металлическая крошка или свинцовая дробь.

Емкость с водой и будет выполнять функцию таймера. Для этого в ее донышке тонкой иглой проделывают крошечное отверстие, сквозь которое капля за каплей и будет просачиваться вода. Время вытекания будет зависеть от объемов самой бутылки и размера отверстия. Оно может составлять от нескольких часов до трех-четырех дней.

Чтобы привести устройство в действие, емкость для полива устанавливают на ровной поверхности и заправляют водой. Бутыли, подвешенные за концы шнура к шкиву, также наполняют: одну песком, другую водой. При равноценном весе наполненных бутылок кран закрыт.

По мере выкапывания воды, емкость теряет вес. В определенный момент груз-балласт, перевешивая частично опустошенную бутыль, поворачивает кран в положение «открыто», запуская тем самым полив

Бывают ситуации, когда необходимо получить полное открытие крана, минуя промежуточные положения – так называемый эффект тумблера. В этих случаях поможет маленькая хитрость: в закрытом положении крана к грузику приматывают край нитки, которая будет выполнять функцию предохранителя, а свободный ее конец фиксируют к крану. При закрытом положении механизма нить не будет испытывать никакой нагрузки. По мере опустошения емкости с водой груз станет перевешивать, но предохранительная нить примет на себя лишний вес, не позволив балласту перевести кран в положение «открыто». Нить порвется лишь при значительном перевесе груза, мгновенно переключив кран и обеспечив свободный проход воды.

Чтобы привести систему в исходное состояние достаточно просто снять груз или зафиксировать его в подвешенном состоянии, устранив натяжение шнура.

Система готова к эксплуатации, остается только перед отъездом наполнить поливочную бочку и таймер водой и подвесить балласт, подстраховав его тоненькой ниткой. Такое устройство просто в изготовление и удобно в обслуживании. Единственным его недостатком можно считать однократность срабатывания.

Другие идеи по созданию механических таймеров можно почерпнуть на тематических формах. К примеру, в качестве рабочего органа таймера некоторые умельцы используют цилиндрический плунжер с полиэтиленовыми гранулами в масле. Устройство настраивают так, чтобы при понижении температуры в ночное время вытеснитель втягивался, а ослабленная пружина открывала кран. Чтобы ограничить расход воды, используют диафрагму. В дневные часы прогретые солнечными лучами полиэтиленовые гранулы увеличиваются в размере, выталкивая плунжер в исходное положение и перекрывая тем самым подачу воды.

Конструкция #3 – электронный таймер

Умельцы, владеющими базовыми знаниями электроники, могут соорудить простую модель электронного таймера. Руководство по изготовлению устройства представлено в видео-ролике:

Благодаря применению современных технологий и инноваций в сфере аграрных технологий, уход за растениями стал более комфортным и эффективным. В первую очередь это стало возможным после разработки таймеров полива, способных не только контролировать количество подачи и расхода воды для определенного типа растений, но также выполнять как капельный полив, так и разбрызгивание жидкости в соответствии с настройками программы и типа устройства.

Рассмотрим более детально как правильно выбрать таймер для полива, на что нужно обращать внимание, как правильно выбрать настройки, и какие разновидности подобных устройств существуют.

Какими преимуществами обладает таймер подачи воды

Большинство аграриев и дачников стремятся сократить затраченное время на полив и орошение растений, внедряя систему автоматизации. Для решения этой задачи можно подобрать высокоэффективный таймер полива, способный не только упростить процесс полива, избавив от необходимости использовать ведра и шланги, но также обеспечить растения оптимальным количеством влаги и удобрений для получения наилучшего урожая.

Применяя подобные системы, можно получить следующие преимущества:

• эффективный расход водных ресурсов;
• полностью автоматизированную систему полива при использовании электронных таймеров с программируемым управлением;
• контроль влажности почвы для защиты корневой системы растений от избытка влаги;
• широкий диапазон вариантов настройки программы орошения для конкретных типов растений;
• надежность функциональных узлов.

Принцип работы таймера для капельного или другого типа полива

Большинство автоматических поливных систем работают с самотечными коллекторами в соответствии с законами гидродинамики. Это значит, что при помещении резервуара на некоторой высоте от земли, например, 3–5 м, в трубопроводе системы возникает давление порядка 0,2 атмосфер, которое как раз и доставляет жидкость к конечному потребителю - растениям. А для автоматизации этого процесса и рационального расхода энергоресурса, как раз и служат таймеры, регулирующие время и количество подачи воды.

Для полноценной работы данного класса устройств необходимо с помощью резьбовых соединений один конец таймера подсоединить к системе централизованного водоснабжения или в самотечный коллектор, а второй - в контур для полива.

Далее, в зависимости от конструкции таймера и его настройки механизм устройства с определенной периодичностью будет открывать и закрывать шаровой кран или же втягивать клапан соленоида, тем самым обеспечивая подачу воды к растениям с заданным интервалом.

В тех случаях, если необходимо выполнить орошения большого участка с многоконтурной системой полива, самотечный коллектор уже не будет эффективным. В таких случаях, помимо таймера для автоматизации полива, необходимо дополнительно устанавливать насосную станцию.

Виды таймеров

На сегодняшний день существуют 3 основные группы таймеров:

1. механические;
2. электронные таймеры полива с механическим приводом;
3. электронные с интеллектуальной системой управления.

Механические таймеры для подачи воды

Данные устройства относятся к «бюджетному» сегменту. Они обладают высокой надежностью, низкой стоимостью и не требуют наличия источника питания. Основной рабочий элемент механических таймеров - пружина, приводящая в действие клапан.

Однако, таймер подачи воды механического типа имеет один существенный недостаток, заключающийся в необходимости включения устройства вручную. Именно по этой причине данный тип устройств применяется в комплексе с электрическими таймерами или электромагнитными клапанами, работающими от батареек.

Электронные таймеры механического типа

Электромеханический таймер полива позволяет полностью автоматизировать данный процесс, благодаря настройке устройства на 7 дней работы с максимальной длительностью подачи воды 120 минут.

Основные преимущества подобных устройств:

• невысокая стоимость;
• полностью автоматизированная работа;
• простота настройки;
• высокая надежность.

Однако, в электронных таймерах данного сегмента рынка есть один небольшой недостаток - к ним невозможно подключить различные датчики, например, влажности, уровня осадков и т.д.. А это в свою очередь увеличит расход воды.

Автоматический таймер с интеллектуальной системой управления

Данный класс устройств позволяет задавать не только время работы поливочной системы, но также контролировать множество параметров, начиная со влажности почвы и заканчивая интенсивностью дневного света.

Таймер полива данного класса позволяет полностью автоматизировать подачу воды на длительный период времени, что позволяет не только рационально расходовать водный ресурс, но также обеспечить оптимальный микроклимат для растений любого типа.

Это достигается благодаря дополнительному подключению к устройству следующих датчиков:

Однако, таймер подачи воды электронного типа имеет два существенных недостатка - высокая цена и сложная настройка оборудования. Однако, если оценивать достоинства, которые можно получить, применяя данные системы, то вышеуказанные недостатки уходят на второй план.

Как правильно подключить

В большинстве случаев подключение таймера выполняется довольно просто, однако небольшие нюансы все-таки существуют.

Они заключаются в следующем:

• При подключении таймера необходимо соблюдать направление движения жидкости, которое определяется с помощью стрелочек на входе и выходе таймера. В противном случае таймер не будет функционировать.
• Для надежной работы устройства производители рекомендуют устанавливать фильтры грубой очистки для защиты механизма устройства от инородных тел, таких как грязь, мусор и так далее.

• Одноканальная система . Подобная конструкция состоит из одной магистрали, к которой подключается одна или несколько форсунок. Преимущество данной конструкции состоит в простоте и надежности. Данная система идеально работает с самотечным коллектором с низким давлением, что позволяет разбрызгивать воду в довольно большом радиусе от форсунки с определенной периодичностью в зависимости от настройки таймера.
• Многоканальная система орошения . Для обеспечения подачи воды на больших площадях многоканальная система является оптимальным решением. Она состоит из нескольких независимых магистралей, к каждой из которых можно подключать форсунки или ленты для капельного полива. Однако, для обеспечения полноценного функционирования системы необходимо дополнительно устанавливать насос для повышения давления в системе или же насосную станцию.

Также для создания автоматической системы полива участка, в независимости от типа системы, потребуются краны, шланги, фитинги и форсунки для подачи жидкости к конечному потребителю.

Особенности эксплуатации устройств

В зависимости от типа таймера перед началом использования устройства необходимо выполнить определенные настройки, которые обеспечат надежную и безаварийную работу системы в течении всего сезона:

• Для таймера механического типа настройки выполняются с помощью двух рычагов, один из которых отвечает за периодичность включения системы, в большинстве случаев максимальный интервал составляет 72 часа, а второй за продолжительность подачи воды к растениям с максимальным временем 120 минут.
• Для электронных устройств количество настроек на порядок выше. Данные приспособления позволяют настраивать интенсивность подачи воды отдельно по каждому дню недели. Помимо этого, более эффективные и дорогие модели способны контролировать количество выпадающих осадков, уровень влажности почвы и интенсивность солнечных лучей для обеспечения оптимального микроклимата.

Таймер подачи воды можно применять только при положительных температурах, поскольку при наступлении морозов вода увеличивается в объемах и можем разрушить и вывести из строя устройство.

Применение таймера для капельного полива агрокультуры

На сегодняшний день наиболее энергоэффективное решение при поливе сельскохозяйственных культур - капельный метод. Он позволяет производить точечный полив в соответствии с заранее настроенной программой таймера.

Благодаря подобной технологии можно получить следующие преимущества:

• Полив культур можно осуществлять в любое время суток.
• Медленная подача жидкости, что позволяет растениям усваивать до 93% от общего объема.
• При добавлении в воду различных прикормок и удобрений они будут доставлены непосредственно к корневой системе растений, что увеличивает эффективность удобрения на 76%.
• При использовании капельного полива при интенсивном солнечном свете листья не будут выгорать на солнце, в отличии от стандартного полива растений.
• При правильной настройке капельной системы и таймера улучшается структура корней, что в свою очередь значительно увеличивает количество урожая.
• Капельный способ орошения культур значительно препятствует образованию сорняков, поскольку вся полезная влага уходит на развитие растений.
• При установке электронного таймера участие человека необходимо только на этапе программирования системы, что высвобождает время для других дел.

Какое оборудование потребуется для сборки автоматической системы орошения

Для сбора подобных систем первоначально необходимо определить количество потребителей (растений), составить план расстановки узлов системы и рассчитать примерный расход жидкости.

• таймер капельного полива;
• лента для орошения капельным способом;
• полипропиленовые трубы для подачи воды к лентам;
• хомуты и зажимы для труб;
• заглушки;
• вентили и штуцера;
• редукционные и поворотные коленья;
• уплотнители;
• соединительные элементы.

Данные материалы можно купить по отдельности. Однако, если вы не специалист в данной сфере, то тогда лучше приобретать готовые наборы, в которых заранее рассчитано количество тех или иных элементов для орошения определенной площади.

Заключение

Исходя из многолетнего опыта применения подобных систем для полива растений, овощей, плодов и ягод, можно сказать, что данные устройства зарекомендовали себя с положительной стороны, поскольку они помогают не только сократить участие человека в поливе культур, но также улучшить качество урожая на 20–45%. А благодаря применению современных программируемых устройств данный процесс стал полностью автоматизированным, что позволяет получать хорошую прибыль и увеличивать масштабы аграрного бизнеса.

Вконтакте
