Чертежи напольного люка под плитку. Как сделать люк в погреб своими руками под плитку. Делаем люк в подвал дома своими руками

Подвал в квартире или частном доме является весьма полезным и нужным помещением, ведь в нем можно хранить запасы на зиму, так как в нем сберегается оптимальная температура в течение всего года, и его можно использовать в качестве склада для лишних вещей.

Обеспечить доступ в такое помещение можно с помощью подвального люка, прорезанного прямо в полу квартиры. Качественно изготовленный люк позволит организовать вход, сделав его незаметным и удобным. О том, как сделать люк в полу своими руками, мы расскажем в нашей статье.

Каким должен быть подвальный люк

Напольный люк в подвал должен отвечать ряду требований, среди которых можно назвать:

• эстетичный внешний вид;
• гармонирование с общим дизайном интерьера;
• надежное и герметичное запирание;
• простота замкового механизма;
• удобство при открывании люка даже довольно большого размера, необходимость прилагать минимум усилий;
• простота конструкции, состоящей из квадратной тонкой крышки и ручки для ее поднятия;
• необходимость установки электропривода или иных автоматических приспособлений для открытия крышки весом более 10 кг;
• соответствие размеров подвальной шахты и крышки люка во избежание непредвиденных затруднений во время монтажа;
• расположение крышки люка заподлицо с остальным напольным покрытием, отсутствие выступающих над уровнем пола элементов;
• прочность конструкции подвального люка, способной выдержать многократное прохождение людей.

Стоит отметить, что люки в полу для подвала, должны оберегать жилое помещение от проникновения сырости, не допуская разрастания плесени и грибка. Это требование относится ко всем без исключений подвальным люкам, как простой, так и сложной конструкции.

Метод построения подвального люка

Чтобы сделать люк в полу своими руками, необходимо обзавестись необходимыми строительными инструментами и расходными материалами.

Для работы вам понадобятся:

• рулетка;
• саморезы для закрепления полотна;
• шуруповерт;
• электродрель или перфоратор;
• сварочный аппарат с набором электродов;
• болгарка;
• металлические уголки;
• железо толщиной до 5 мм;
• уплотняющая резинка.

Последовательность работ

Делать это нужно следующим образом:

• Из металлических уголков с помощью электросварки нужно соорудить основу для крышки будущего люка, при этом важно оставить по 5 мм зазора до бетонного проема для размещения уплотнителя.
• По периметру проема следует разместить прочный резиновый уплотнитель.
• Далее нужно определиться с основным материалом, который будет использован для обшивки крышки люка. Это может быть металл, дерево, керамическая плитка, словом, абсолютно любой материал. Главное, чтобы он соответствовал вкусу хозяев и общему интерьеру помещения.
• Острые кромки уголков на каркасе следует обточить и подогнать их размеры. При этом верхняя часть крышки должна быть несколько шире, чем нижняя.
• При расчете размера каркаса следует учитывать размер полки уголков, чтобы крышка плотно перекрывала проход.
• Фиксация крышки люка в проеме чаще всего производится на петлях, обеспечивающих беспрепятственное его открывание. При этом она должна плотно перекрывать вход, чтобы предотвратить попадание влаги внутрь подвального помещения.
• Единственное требование к петлям – соответствовать габаритам подвального люка. Такие крепления можно легко приобрести в любом строительном супермаркете. Петли фиксируются с помощью саморезов одной стороной на крышке люка, а другой стороной – на металлических уголках.

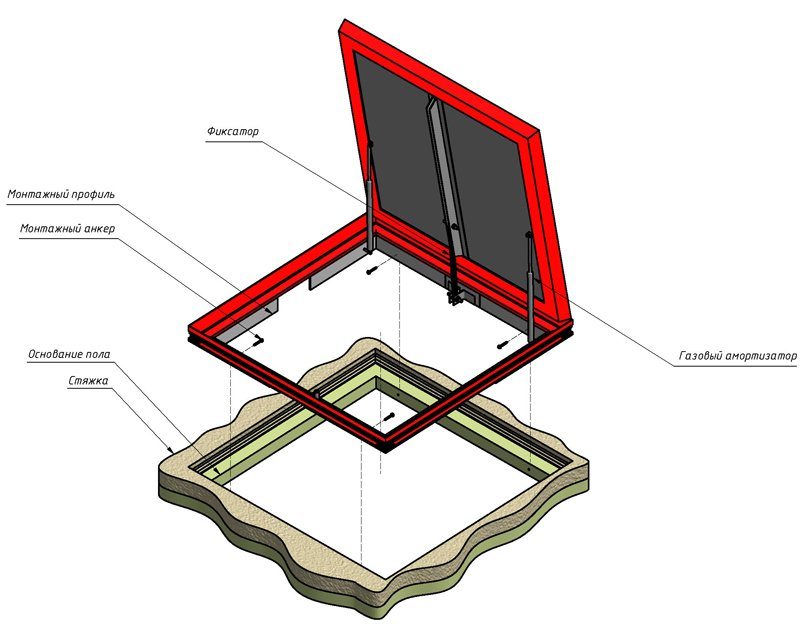

Подвальный люк на газовых амортизаторах

Для перекрытия входа в подвальное помещение можно сделать люк в деревянном полу своими руками, оборудованный газовыми амортизаторами.

Подобные люки имеют ряд особенностей:

1. Металлические конструкции таких изделий обязательно покрывают порошковой краской для защиты от коррозии.
2. При монтаже каркаса конструкции применяют аргонно-дуговую сварку.
3. Обшить контур крышки можно любым материалом, по толщине не превышающие 20 мм. В частности, допустимо использование керамической плитки, паркета, дерева, искусственного или натурального камня.

При организации входа в подвал, стоит обращать особое внимание на то, как сделать люк в полу незаметным, чтобы он не выступал над покрытием и не выделялся на общем фоне.

Чтобы открывать напольные люки подобной конструкции, необходимо приложить лишь небольшое усилие для поднятия крышки за ручку на небольшую высоту. Всю остальную работу проделывают газовые пружины.

Благодаря газовым амортизаторам люк в подполье в деревянном полу плавно и свободно открывается и закрывается, при этом никаких рывков не наблюдается. А если расчет нагрузки на газовый амортизатор проведен абсолютно правильно, то поднять крышку становится очень легко.

Особая конструкция петель с газовыми амортизаторами позволяет оборудовать даже очень большие и тяжелые люки, без потери их основных свойств – надежности и прочности. При этом для открытия дверца на 90 о достаточно одного движения.

Не стоит забывать, что напольные люки в подвал под ламинат нуждаются в резиновых прокладках, расположенных по периметру люка. При наличии уплотнения люк с газовыми амортизаторами предотвратит попадание в подвал посторонних запахов, влаги, а также не допустит появление сквозняков.

Сооружение люка под облицовку плиткой

Люк в полу под плитку имеет ряд отличий в монтаже по сравнению с прочими видами подобных конструкций. Кроме того, такие изделия несколько дороже.

Особенности люков под облицовку плиткой:

1. В качестве каркаса под плитку используется металлическое корыто.
2. Открывать люк до полной настройки подъемного механизма и завершения монтажа напольного покрытия – запрещено.

Последовательность действий для изготовления люка выглядит так:

• Подъемные петли отсоединяют от крышки.
• Размечают места соединения для закрепления люка. Для этого крышку осторожно помещают в проем и регулируют уровень плоскостей.
• Верхняя грань люка должна быть вровень с плиткой напольного покрытия.
• Отсоединив подъемный механизм, можно уложить крышку в проем на плоский ремень и залить корыто бетонным раствором.
• Достать корыто из проема можно по достижении 90 % крепости раствора. После этого все излишки бетона с рамы и внешней части корыта удаляют.
• Теперь можно прикрепить подъемный механизм.
• Керамическая плитка укладывается на бетонный раствор.
• Следует проконтролировать, чтобы между стеной и рамой напольного люка не было никаких зазоров. При наличии таковых, их необходимо заполнить герметиком или монтажной пеной.
• На последнем этапе на раму для плотного прилегания крышки следует наклеить уплотняющую резинку.

Таким образом, все работы по обустройству подвальных люков можно произвести самостоятельно, если следовать инструкциям, проиллюстрированным фото и видео материалами. В частности, тогда вы точно будете знать, как сделать напольный люк своими руками, не допустив ошибок.

Пётр Кравец

Время на чтение: 4 минуты

А А

Для доступа в подполье из жилого дома обустраивают напольный люк для подвала – удобный и незаметный вариант входа, широко распространенный в загородном строительстве. При грамотном обустройстве можно получить полезное пространство для хранения овощей и консервированной продукции, скрытое в интерьере дома под ламинат или паркетную доску.

Главным достоинством люка является способность хранить температуру оптимальной круглый год, не допуская изменения оптимального микроклимата подполья.

Если в частном доме обустраивается люк в подполье, его необходимо сделать правильно не только с инженерной точки зрения, но и привлекательным визуально (поскольку он скрытый), вписав в интерьер или укрыв от посторонних глаз. Следует подумать, обустраивая лаз в подпол, как сделать его удобным и безопасным, а также долговечным и надежным.

Особенности изготовления люка

К обустраиваемым люкам предъявляют несколько требований:

• Презентабельность вида;
• Сочетание с существующим интерьером (линолеум, ламинат или кафель нужно выбирать исходя из напольной отделки помещения);
• Надежность крышки-входа;
• Качество и долговечность механизма открывания;
• Надежность и качество используемой фурнитуры для петель и завес;
• Надежность отпирающего механизма без усилий, независимо от того, какой размер люка;
• Обустройство конструкции двумя ручками для открывания;
• При весе крышки более 10 килограмм, необходимо обустройство для открывания с приводом (электродвигатель) или автоматически;
• Размеры люка в подвал должны соответствовать шахте в перекрытии этажа, иначе будет необходимо переобустройство всей конструкции, что приведет к существенному удорожанию сметы;
• Вход через люк должен вписываться в существующий интерьер, быть невидимым для посторонних глаз, соответственно, он должен быть вровень с полом (под ламинат, плитку или деревянные доски);
• На потайную дверцу, которая будет входом в подполье, будет оказываться постоянная нагрузка, поскольку по дому будут постоянно передвигаться люди, значит, нужно обеспечить устойчивость конструкции к нагрузкам.

Каким должен быть люк подвальный по своим техническим параметрам и декоративным особенностям – выбирать владельцу, главное, чтобы он был сделан с учетом всех требований и соответствовал стандартам.

Изготовление и варианты отделки можно найти в каталогах производителей или на фото и видео в открытом доступе Люки в подвал защищают верхние этажи дома от сырости, присущей подземным помещениям, не допуская проникновения инфекций плесени или грибка на поверхность.

Инструменты и материалы

Перед тем как сделать люк в подвал своими руками, нужно подготовить необходимые материалы и инструменты:

• Металлический лист толщиной не более 5 см;
• Петли;
• Уголки из металла;
• Уплотнитель (чаще всего резиновый);
• Болгарка и аппарат для сварки;
• Дрель и шуруповерт;
• Саморезы;
• Рулетка.

Место для обустройства люка выбирают исходя из особенностей конструкции и конфигурации подземного помещения под домом. Самым удобным является маршевый ход по лестнице, где есть удобные ступеньки. Как правило, достаточно двух маршей.

В таком случае передвижение по лестнице будет удобно не только при переносе тяжестей и продукции, но и пожилым людям. Люк в таком случае делается прямоугольным, слегка вытянутым и с заходом на стену помещения, к примеру, кухни.

Преимущества такого обустройства:

• Спуск получается достаточного размера, что очень важно при закладке объемной продукции или вещей с крупными размерами, коробок, ящиков и пр.;
• Место врезки, смещенное под стену, не мешает передвижению по комнате в доме, поскольку как в открытом, так и в закрытом состоянии, люк незаметен;
• Конструкция не ослабляет балок, несущих нагрузку. Люк и вход в центре деревянной конструкции нуждается в обустройстве короба или поперечных брусьев для того, чтобы избежать опрокидывания лаг.

Если дом обустроен с небольшим подвалом, особенно при размещении его под кафелем на кухне или столовой, предназначенным для хранения быстро портящихся продуктов, то можно сделать винтовую лестницу и прозрачную крышку.

Это только украсит интерьер помещения. Если пол деревянный, то напольные люки в подвал всегда делаются по технологии «стелс», то есть люк-невидимка в подвал, что делается подбором рисунка пола или покрытия.

При размещении люка в доме из дерева или дачного домика, крышки обустраиваются нарочито грубыми, из досок и кованых петель из металла черного цвета. Такая конструкция должна быть расположена как можно дальше от мест, где часто проходят люди в доме.

Главной частью входной группы в подполья являются петли, на которые вешают крышку люка. В момент нагрузки на крышку, когда на ней наступают, к примеру, большая половина оказываемого давления приходится именно на подвес петель.

Типовые размеры входа подразумевают простые дверные петли, поставленные так, чтобы оси были утоплены в поверхность крышки люка. Если конструкция планируется более тяжелой, то лучше обходиться автомобильными навесами багажника. Это изменит траекторию откидывания крышки, и движение будет плавным и точным.

Для упрощения открытия тяжелого люка стоит использовать особый механизм из витой пружины, стального прута, косячного крепления и кронштейна, где есть шарниры.

Также важен такой конструктивный элемент, как электропривод подъемного механизма. Его целесообразность можно ощутить при спуске с продукцией в руках и попытке закрыть крышку люка одной рукой. Это неудобно и затруднительно, к тому же, крышка может упасть в любой момент и нанести урон здоровью человека.

Во избежание таких сложностей лучше сделать подъемный электропривод, который можно как сделать своими руками, так и приобрести уже в готовом виде. При собственноручном изготовлении все чертежи можно найти в открытых источниках.

Для того, чтобы обезопасить себя на тот случай, когда электроподъемник выйдет из строя, нужно купить систему разблокировки такого привода, что позволит открыть крышку руками механически.

Как правило, на крышки люка делают ручки или петли, при помощи которых их можно откидывать в безопасное положение. Для этих целей отлично подойдет ручка-ключ или металлическая петля складного типа.

Конструкция люка в подвал

Обустройство входа в подполье в доме аналогично складским или видам в гараже, только с лучшей отделкой и повышенной подгонкой деталей. В гараже таких отделочных работ не требуется. В ходе работ необходимо продумать несколько главных деталей – выбрать место для люка, рассчитать люк в плите перекрытия, выбрать конструкцию петель и упоров (газовых), выбрать способ фиксации декоративной отделки крышки в рамках существующего дизайна помещения.

Для входа в подпол используют люк лифт, особый вид, при котором крышка открывается приводом или собственноручно. Это очень надежная схема крепления крышки и всей конструкции в целом.

Можно сделать и двустворчатые входы распашного или раздвижного типа. Сдвижная крышка не очень распространено в загородных домах. Такие варианты используют по мере необходимости, когда подвальное помещение большого размера.

Каркас люка должен обладать запасом жесткости и повышенной прочностью, как минимум аналогичными характеристикам пола.

Дверца люка со временем может проседать, становясь ниже линии пола, и будет скапливать на себе грязь и пыль. Помимо того, жесткость крышки – залог правильной облицовки входа в подпол.

Каким бы ни было покрытие в доме, перед тем, как оформить люк в подвал под линолеум, необходимо убедиться, что все элементы конструкции не имеют дефектов, а декоративное покрытие не будет препятствовать удобному использованию.

При монтаже дверцы в полу, все работы начинают с каркаса, который должен вписаться по своим размерам в общую схему проекта входа в подвал. Размеры люка в подвал должны быть не менее 75*75 см. Сваркой делают каркас из уголков из металла, как правило, квадратной или прямоугольной формы.

Оставляют зазор около 5 мм между сварной рамкой и плитой перекрытия подвала, который заполняют потом резиновым уплотнением для лучшей герметизации. Дверца делается из металла толщиной в 1 мм или дерева, что зависит только от предпочтений владельца.

При монтаже каркаса из уголков (40-50 мм), на крышке притупляется кромка из острых поверхностей, делается подгонка её вровень с рамкой. Верх крышки должен быть слегка приподнят относительно низа.

Крепление производится на петли, так будет проще открывать дверцу, а герметичность уплотнения швов защитит комнату от проникновения сырости и влаги. Все петли должны подходить габаритам проема в подвал. Некоторые крепления устанавливают непосредственно на уголки, а некоторые — на саму крышку, в таком случае нужно использовать саморезы.

Люк в подвал с газовыми амортизаторами

Установка газовых амортизаторов нужна в тех случаях, когда должен быть свободный доступ к коммуникациям и подвальным помещениям. Тогда вся конструкция делается из стали повышенной прочности, обработанной от коррозии порошкообразными смесями.

Процесс сборки производится сваркой аргонно-дугового типа. Облицовкой могут служить любые материалы – плитка, камень (натуральный или искусственный), дерево, пакет или ламинат, линолеум.

Внешне обустройство грамотно сделанного входа в подвал будет незаметно, каким бы ни было покрытие. Газовые пружины обеспечивают плавность хода механизма открывания, что обезопасит конструкцию и избавит от рывков при открытии и случае заклинивания устройства.

Правильный монтаж люка с газовыми амортизаторами позволяет делать дверцы увеличенных габаритов без потери прочности конструкции. При таком обустройстве дверцы входа в подполье, крышка может открываться на 90 градусов без усилий, причем петли не создадут сопротивления.

Обустройство петель на такой конструкции должно быть особенно качественным, причем специалисты отдают предпочтение именно пружинному типу. Выбор уплотнителя также важен в целях недопущения проникновения запахов, холода и влаги.

Под некоторые виды покрытия, к примеру, линолеум, кафель или ламинат, монтаж люков делается с определенными нюансами. Когда обустраивают люк в подвал под плитку своими руками, все каркасы делают горизонтальными, а сверху обустраивают схемы, напоминающие корыто. Когда делают монтаж покрытия на люк в подвал под ламинат в декоративных целях, а также при установке газовых подъёмников, входом в подвал и люками не пользуются.

Люк под плитку в полу делается в следующей последовательности:

• Снимают подъемный механизм;
• Делают разметку под монтаж на поверхности перекрытия подвала, причем дверцу люка кладут в проем входа в подвал и соблюдают ровность строительным уровнем;
• Верх каркаса делают по нижней плитке;
• Корыто перед заполнением демонтируют от подъемных механизмов, которые можно заменить ремнями, подложенными под дверь;
• Заливают раствором бетона и ждут до затвердевания до 90%;
• Удаляют лишний раствор между рамой или корытом, очищая края конструкции;
• Подсоединяют подъемник и делают облицовку плиткой;
• Зазоры между рамой и конструкцией вычищают и фиксируют уплотнитель.

В целях звукоизоляции и сохранения тепла нужно избегать пустот между каркасом и отверстием в перекрытии. Люк в подвал под ламинат осматривается на наличие дефектов. Все щели заделывают герметиком или монтажной пеной, которая обладает достаточной гибкостью. Примерно раз в год всю люки под плитку подвальные необходимо чистить от грязи и пыли.

Есть два основных варианта конструкций для входа в подвал – дверь и люк. Каждый из них подходит для определенного помещения. Если же речь идет о подвальном помещении, вход в которое расположен внутри дома, большинство хозяев отдают предпочтение люку.

Изготовить его самостоятельно несложно и довольно быстро.

Прежде чем приступить к его установке, давайте решим для себя, а так ли уж нужен подвал в доме. Сможет ли он решить, возложенные на него задачи и не будет ли он висеть для нас тяжелым бременем.

Подвалом называют помещение, у которого пол расположен ниже уровня нулевой отметки строительной площадки более чем наполовину высоты его стен. Иначе это будет цокольный этаж.

Что влияет на устройство подвала

1. Гидрогеологические условия;
2. Тип грунта. Например, земельные работы по скальному грунту будут стоить очень дорого, так как невозможно обойтись без специальной техники;
3. Уровень грунтовых вод. Когда данный показатель превышает глубину заложения фундамента, придется приобрести дорогостоящую гидроизоляцию.

Преимущества

1. Создает в доме дополнительную полезную площадь, которую можно использовать для хранения вещей, консервации и продуктов питания. Нередко здесь размещают мастерскую, комнату для инженерных коммуникаций, винный погреб и другие.
2. Устроив подвал под основным домом, вам уже не нужно думать о возведении на территории дополнительного подсобного помещения, тем самым сохраняя нетронутыми строительством такие дорогие квадратные метры участка.
3. Подвал позволяет всегда иметь теплый и сухой пол первого этажа.
4. Хозяева получают дополнительный комфорт, так как не нужно бежать за продуктами в плохую погоду в пристройку, можно просто спуститься вниз и взять все необходимое.

Недостатки

Единственное, что может повлиять на решение устройства подвала, его цена. Она может достигать четверти всех затрат на частный дом, что очень немало. Связано это с дорогостоящими земельными работами, для которых придется нанимать специальную технику.

Можно все выполнить и своими руками, но это потребует очень много сил и времени. Кроме того, потребуется тщательное обустройство помещения, куда входит гидроизоляция, внутренняя отделка и размещение необходимых полок.

Крышка для входа в подвал

Приготовьте материалы и инструменты:

• листовую сталь – толщина не менее 3-5 мм, иначе она может разрушиться;
• металлический уголок;
• жесть;
• сварочный аппарат;
• плотную резину;
• пенополистирол;
• шуруповерт;
• саморезы;
• рулетку.

1. Крышку необходимо делать строго под размер шахты, чтобы она устанавливалась точно встык при закрывании. Для этого используйте резиновый уплотнитель, который обезопасит подвал от попадания в него воздуха, что может повлечь увеличение температуры.
2. Сверху ее можно закрыть напольным покрытием, используемым в комнате, или оставить в таком виде, предварительно покрасив краской для защиты от ржавчины. К нижней части стальной пластины приварите по периметру уголок, обеспечив дополнительную жесткость конструкции.

Совет: оставьте место для свободного хода, чтобы крышка плотно садилась на свое место.

1. Проложите изнутри по крышке утеплитель. Используйте для этого пенопласт, который вырежьте таким образом, чтобы он впритык примкнул к внутренней части уголка.
2. Закройте крышку листом из жести, загните его по бокам и зафиксируйте на саморезы или шурупы.
3. Прикрепите подвальный люк на внешние петли. Есть также электрический вариант механизма закрывания-открывания крышки.

Электропривод

В отличие от предыдущего варианта, когда люк может открыть любой желающий, данная конструкция превращает подвал в сейф. Нежелательные посетители попасть туда не смогут при любом желании. Зависит конструкция от того, как составлены чертежи люка в подвал своими руками, мастерства исполнителя и финансовых возможностей заказчика.

Обычный вариант

Приготовьте:

• электродвигатель;
• трубы из дюралюминия;
• листовую сталь;
• болгарку с кругом для резки металла;
• сварочный аппарат;
• электрический кабель;
• трехпозиционный тумблер;
• источник тока.

Данный вариант считается самым простым, поэтому применяется не для особой защиты погребка, а для упрощения взаимодействия с люком. Устанавливают механизм непосредственно на откидную крышку.

Совет: никогда не устанавливайте люк на 90°, оставьте место для свободного обратного хода.

Работа конструкции достаточно проста – подаете с пульта сигнал на электродвигатель, он начинает вращаться и приводить механизм в движение. Крышка вверх поднимается благодаря стержню до угла 80°, где его стопорит автоматика.

Закрыть люк можно нажав на второй тумблер на пульте, который включает обратное вращения вала электромотора и возвращает стержень на свое место.Скрыть движущиеся элементы можно за легкими дюралевыми трубами или стальными коробами. Собрать механизм может довольно быстро даже новичок этого дела.

Практически во всех частных домах имеется собственный подвал или погреб. Если вход в него находится в полу, то потребуется изготовить напольный люк в подвал. Как сделать такой люк, во многом зависит от особенностей строения подъема и его места расположения. Создание люка в подвал своими руками подразумевает изготовление чертежей, выбор и приобретение материалов, из которых будет создана конструкция. Люк в подвал, в первую очередь, должен быть полностью безопасен и удобен для использования.

Особенности устройства люка

Подвал имеет множество преимуществ, в том числе он выступает в роли помещения для хранения, а также позволяет полу на первом этаже лучше сохранять тепло. Главный минус - высокая стоимость создания подвального помещения, поэтому большинство владельцев домов занимаются изготовлением проема в полу и установкой напольного люка в подвал своими руками.

Для установки люка нужно продумать все этапы работы

Особенности изготовления проема в полу позволяют значительно сэкономить, но для успешного завершения проекта требуется заранее продумать все детали:

1. Разработать подробный чертеж.
2. Выбор места для установки также имеет большое значение. Мебель или иные предметы не должны мешать крышке свободно открываться.
3. Установить оптимальный размер. При этом внутренний проем не должен быть менее 75х75 см.
4. Подобрать материалы, которые смогут сделать конструкцию достаточно прочной, но не тяжелой, а также впишутся в интерьер.
5. Выбрать оптимальный вариант для герметизации и теплоизоляции крышки. Утепленный люк в подвал не позволит холодному воздуху проникать в дом даже в зимнее время.

Часто люки оснащаются , который обеспечивает плавность движения и позволяет зафиксировать крышку в одном положении. Кроме этого, на люк можно установить электропривод, который не позволит проникнуть в него животным или маленьким детям.

Из каких материалов делают люк в подвал

Для изготовления люка существует множество материалов. Их выбор во много зависит от общего интерьера дома и напольного покрытия. При правильном подборе материалов можно сделать скрытый вход в подвальное помещение, которое не будет нарушать общий вид помещения.

В данном видео вы узнаете, как сделать люк:

Люк в подвал из дерева

Если напольное покрытие состоит из деревянной доски, то для маскировки входа в подвальное помещение рекомендуется использовать дерево. Кроме этого, с его помощью нагрузка на всю конструкцию будет значительно меньше. Если сам лаз имеет размеры 80х80 см, то крышка должна быть немного меньше. Это обеспечит свободное прилегание крышки к полу.

Важно! Между полом и крышкой также требуется оставить зазоры размером 4-5 мм. Это обеспечит свободную циркуляцию воздуха.

Изготовление конструкции из дерева осуществляется по следующему алгоритму:

1. Прибить 4 опоры из бруса, на которых потом будет лежать крышка, к черновому настилу со стороны подвального помещения.
2. Подготовить деревянные заготовки длинной 79 см из дерева для пола и реек.
3. Вырезать квадрат 79х79 см (должен быть на 10 мм меньше самого лаза).
4. Обработать все детали из дерева олифой или иным веществом, которое сможет защитить материал от влаги и грибка.

По высоте люк должен быть равен чистовому и черновому покрытию, что достигается благодаря многослойности. Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Металлический люк

Сделать конструкцию из металла гораздо сложнее, но она надежнее и долговечнее предыдущего варианта. Для ее изготовления требуется:

1. Вырезать крышку из листа стали толщиной не меньше 3 мм.
2. Приварить уголки с внутренней стороны стали по всему периметру.


   Важно! С помощью уголка можно изготовить ребра жесткости, в которые потом можно установить утеплитель.

3. Зачистить все сварочные швы.
4. Разместить утеплитель, размер которого не должен быть больше уголка.
5. Уложить внахлест стальной лист и загнуть края с помощью киянки, закрепить с помощью саморезов к уголкам.

Далее требуется установить рамку. Для этого необходимо нарезать уголки с соблюдением размеров отверстия люка. Уголки требуется сварить между собой, после чего с помощью анкеров, прикрепить к бетонному основанию. По выступающим краям рамки требуется закрепить небольшую полоску утеплителя. В самом конце закрепляют крышку.

Данный люк намного практичнее

Люк под плитку

Если устанавливается люк под плитку, то потребуется первоначально создать необходимую разметку. Сам люк в подпол не укладывается на плитку, а создается в совокупности с ней, то есть потребуется сделать металлический каркас, который будет опускаться ниже уровня поверхности пола, а на него установить сам материал.

Создание люка идет по стандартному плану, с одним исключением: замок должен быть скрытым и не иметь выдающихся элементов.

Вкратце процесс выглядит так: создается металлическая основа, на нее укладывается плитка с расчетом совпадения соседних с люком элементов пола.

Чаще всего перед работой используются точные расчеты. Это поможет избежать нестыковок и недочетов.

Герметизация люка в подвал

Люк должен быть встроен герметично, но при этом не мешать полноценному ходу. Если весь пол в помещении состоит из определенного варианта покрытия, которое нельзя повредить, например, ламината, то напольные люки обустраиваются с дополнительной герметизацией, не мешающей ни покрытию, ни самой конструкции.

Герметики выбираются в зависимости от сочетаемости с материалами, которые использовались при строительной работе.

Электропривод

Электропривод устанавливается на люк для управления закрытием и открытием подвала. Есть много вариантов обустройства, но даже при самом упрощенном потребуется дополнительная разметка по размерам люка. Это необходимо для полноценного хода.

Требуется помнить, что стержни должны быть установлены правильно. Сам электропривод будет расположен на крышке люка.

Создание выдвижного механизма

Выдвижной механизм часто применяется при обустройстве напольных люков. Для создания механизма потребуется небольшое пространство под полом, а также список материалов:

• стальной лист 2 шт. толщина 5 мм;
• набор металлических роликов;
• стальные стержни;
• электродвигатели компактного размера – 2 шт.;
• источник тока и электрокабель;
• переключатель с тремя позициями.

Выдвижной механизм удобен в обращении, но его создание и обустройство должен вести человек с опытом подобной работы.

Каждый тип люка имеет свои нюансы

Виды петель для крышки люка

Петли для люка в подвал - важный элемент, который нужно выбирать с особой тщательностью. При монтаже входа в подвальное помещение применяют следующие виды петель:

1. Накладные. Крепятся одной стороной к крышке люка, а другой – к полу или стенке. Стоимость петель может значительно отличаться в зависимости от степени надежности, декора. Наиболее дорогостоящие - кованые петли.
2. Скрытые. Монтируются в самом покрытии или внутреннем каркасе, что позволяет добиться плотного прилегания крышки к полу. Такой механизм позволит полностью скрыть люк от посторонних глаз.
3. Пантографы. С их помощью люк плавно выдвигается вначале вверх, а потом в сторону. Независимо от толщины используемого материала края крышки спокойно выходят из перекрытий.
4. Газовые амортизаторы. С их помощью можно легко поднять крышку и зафиксировать ее в необходимом положении. Такой механизм позволяет без приложения особых усилий поднимать тяжелые деревянные или металлические дверцы, расположенные горизонтально.
5. С приводом. Позволяют свободно открывать или закрывать большие и тяжелые крышки люков. Чаще всего используются при изготовлении металлических конструкций. В свою очередь, механизм с приводом делится на выдвижной и откатный. Выбор зависит только от желания самого мастера и имеющегося места.

Выбор петель необходимо осуществлять в зависимости от нагрузки, которая будет на них возложена. Кроме этого, не стоит забывать про необходимость люфта и защиту от коррозии.

Пошаговая инструкция, как сделать люк в подвал своими руками

Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.

Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.

Важно! За несколько дней до начала работы требуется обработать все деревянные элементы олифой, антисептиком или гидрофобной пропиткой. Только после полного высыхания можно приступать к сбору люка.

При изготовлении аналогичной конструкции из металла рекомендуется брать листы стали толщиной от 3 мм и такой же уголок. Для изоляции подвального помещения от жилого рекомендуется его утеплить с помощью листа пенопласта.

При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:

1. Прибить к черновому полу раму, изготовленную из 4 брусков.
2. Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
3. Установить со стороны подвального помещения петли или амортизаторы.
4. Вырезать потайную ручку.
5. Прикрутить под углом 90° крышку и проверить механизм работы.

Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

Металлические элементы проще сделать самостоятельно. Для этого требуется:

1. Вырезать дверцы, которые будут соответствовать выбранным размерам.
2. Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
3. Уложить пенопласт, толщина которого не будет превышать высоту уголка.
4. Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
5. Сварить и закрепить с помощью анкера металлическую раму.
6. Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.

Не забываем следовать этапам установки люка

Важно! Все детали, изготовленные из металла, необходимо предварительно покрыть антикоррозийными средствами или краской.

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.

Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.

Последний этап - установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.

В заключение

Вход в подвальное помещение, расположенный на полу, - удобный способ организации всего пространства как внутри подвального помещения, так и снаружи. Люк для подвала с амортизаторами должен соответствовать всем требованиям безопасности, а также быть удобным для пользования.

Монтаж люков под кафель можно осуществить самостоятельно. Чтобы избежать вероятных ошибок, рекомендуется заблаговременно составить чертеж входа в подземелье на амортизаторах.

Не секрет, что наличие подвала под полом первого этажа существенно экономит место в основном помещении дома. Гидроизоляция, наружное утепление стен, система вентилирования – все эти работы позволяют поддерживать в подвале постоянную температуру и влажность. В таком помещении можно не только хранить консервацию. Если установить утепленный люк в подвал, то в нем можно оборудовать даже мастерскую либо бильярдную. Или замахнуться на винный погребок.

Общее описание люков в подвал

Обустроив подвал, можно отказаться от возведения некоторых хозяйственных построек во дворе. Еще на этапе проектирования дома следует определиться, будет ли ваш . Это помещение не часто используется, как и чердак. Вход в него должен быть оснащен плотно закрывающимся люком. Тогда холод, влажность, запахи, шум не будут проникать из комнаты в подвал и наоборот. Если подойти к этому грамотно, то оборудовать люк в подвал можно в любом удобном месте. Главное, чтобы подвальное помещение имело комфортный и безопасный вход.

Важно! В открытом состоянии крышка люка должна открываться почти до вертикального положения. Комфортный угол открывания составляет 90°.

Открытая под таким углом крышка легко удерживается распорками и фиксаторами. И при спуске в подвал можно на нее опереться. К тому же она не загромождает пространство самого входа и не требует для себя дополнительного места вокруг него.

Все это касается распашной крышки. Ее преимущества перед съемным, откидным или складным вариантами очевидны.

Преимущества и особенности различных крышек

Что касается распашной крышки, то, во-первых, она не требует дополнительного места для открывания, как откидная. При открывании она не ложится на пол и не опирается на мебель. А вход в подвальное помещение можно расположить в максимальной близости к стене.

Во-вторых, распашную крышку можно изготовить любого размера. Оснастить ее дополнительными ребрами жесткости и теплоизолирующими материалами. Конечно же, усиленный и утепленный люк в подвал будет иметь больший вес. Но если его оснастить подъемным механизмом, то с ним сможет справиться даже ребенок. Тем более, что его не нужно будет отрывать от каркаса и отставлять в сторону, как в случае со съемным вариантом крышки. Съемный люк должен быть одновременно легким и прочным. Поэтому их изготавливают небольшого размера, при котором сочетание прочности и веса становится оптимальным.

В-третьих, установка роликов на складную крышку подвального люка утяжеляет конструкцию. В открытом положении складывающиеся створки занимают больше полезного пространства входа в подвал, чем распашная крышка. Вдобавок, чтобы сложить створки, необходимо приложить немалые усилия.

Допустим, ее можно оснастить механизмами складывания и облегчить процесс подъема. Но что делать с технологической щелью между створками? Такая крышка должна иметь как минимум один дополнительный шов на границе створок. Этот шов надо будет предохранять от попадания загрязнений на петли.

Оптимальный вид люка в подвальное помещение – напольный распашной с одной или двумя створками. Люк должен достаточно легко открываться и не загромождать проем в подпольное помещение. Об особенностях конструкции удобного люка мы и расскажем ниже.

Материалы для входа в подземелье

Прежде всего, давайте рассмотрим, из каких составных частей изготавливается люк. Это каркас проема и непосредственно крышка. Каркас должен фиксироваться к проему анкерами и иметь выборку для крышки. Тогда она ложится вровень с каркасом и не проваливается вниз.

Из каких же материалов можно изготовить напольный каркас для входа в подвал? В принципе, выбор небольшой – дерево и металл. Но порода дерева должна быть твердой не только потому, что люк будет частью пола, а еще и для того, чтобы влага и конденсат не проникали глубоко в структуру древесины и не оказывали на нее свое разрушительное влияние. Каркас под крышку изготавливается из бруса прямоугольного сечения, например, 60 х 40 мм для лучшего сопротивления на прогиб, а каркас проема – из толстой доски, например, 100 х 40 мм.

Важно! Для верхней крышки используется доска толщиной не менее 25 мм или фанера толщиной не менее 12 мм.

Впоследствии можно будет обшить поверхность люка линолеумом или ламинатом. На фанеру можно приклеить и плитку, если пол и крышка находятся в одной плоскости.

Пространство между брусом заполняется утеплителем и подшивается пароизоляционной пленкой. Низ деревянной крышки лучше подшить оцинкованным листом и загнуть его края на боковые стороны каркаса.

Армированный вход

В качестве конструкционного материала и альтернативы дереву может послужить металл. Уголок с толщиной стенки не менее 4-х мм используется для наружного каркаса, а профильная труба – для основания крышки.

Совет! Если напольные крышки применяются в технических помещениях, то будет достаточно приварить лист поверх фермы из труб. Все сварочные швы должны быть тщательно зашлифованы.

Совсем другое отношение должно быть к люку, если вы решили его оборудовать в жилом помещении или, например, на кухне. В таком случае, он должен устанавливаться точно по уровню чернового пола. То есть непосредственно на стяжку. Тогда сверху него можно положить плитку или другой напольный материал и максимально завуалировать его присутствие.

Уголок, труба, лист и другие металлические составляющие люка существенно утяжеляют общую конструкцию. Если без них нельзя обойтись конструктивно, то можно облегчить изделие технологически. Черный метал тяжелый и «морально» неустойчив к воздействию влаги. Начинает окисляться и ржаветь. Выход рядом – использовать для каркаса алюминий. Прекрасная прочность поверхности, жесткость каркаса и самое основное для подвала – его антикоррозийные качества.

Напольный вход в подвал находится на границе температур и влажности. Древесину нужно в обязательном порядке обработать антисептиком и покрывать ее слоями лака или олифы. Черный метал тоже не любит влагу. Поэтому, окрашивание в несколько слоев с предварительным грунтованием – обязательно. Алюминий же – самый неприхотливый материал для подвального люка.

Заветный люк

Итак, мы подошли к тому, что идеальный люк в подвальное помещение должен совмещать в себе несколько качеств:

• иметь утепленную крышку, лучше распашного типа, чтобы в подвале поддерживалась постоянная температура и влажность;
• иметь подъемные механизмы, петли, ограничители и фиксаторы положения для облегчения проникновения в подвальное помещение;
• быть изготовленным из алюминия (желательно), чтобы защититься от ржавчины и избавить себя от систематического окрашивания или другой обработки поверхностей крышки и каркаса люка;
• иметь усиленную крышку, чтобы она была полноценной частью перекрытия и имела ту же отделку, что и остальной пол в комнате – линолеум, ламинат, дерево или плитку;
• иметь минимальные размеры 750 х 750 мм, чтобы человек мог беспрепятственно спускаться и подниматься с ношей в руках.

Однако, чтобы заказать или изготовить такой люк, мало нарисовать чертеж. Нужно еще иметь опыт в создании подобных конструкций и знать многие тонкости.

Люк-невидимка

Напольный вход в подвал может быть одновременно и надежным, и безопасным. Если на него приклеить плитку, такую же, как и на остальной поверхности пола, спрятать петли вниз и убрать ручку, то закрытый люк будет трудно разглядеть. Однако не все так просто.

Для начала крышка должна иметь форму корыта, верхние грани которого расположены на одном уровне с поверхностью каркасных уголков. Внутри этого корытца должна быть вмонтирована арматура, которая создает армирующую сетку. После установки люка в проеме необходимо заполнить корытце бетоном или цементным раствором под самый уровень. Только после усиления крышки раствором можно укладывать плитку или другое напольное покрытие. Без этой процедуры крышка будет прогибаться под весом человека, а материал – растрескиваться.

При выполнении стяжки необходимо зафиксировать трубку напротив ключа замка. Тогда сквозь плитку можно будет вставлять Т-образный ключ и поворачивать защелку. Этот же ключ может одновременно служить и ручкой для открывания люка. Живущие в доме люди не будут спотыкаться о выступающие части люка. Отверстие под ключ может быть спрятано заглушкой.

Люк-невидимка в подвал.

Совет! Желательно, чтобы мастер укладывал плитку на полу сразу во всей комнате, а швы приходились на края крышки люка. Тогда никто, кроме хозяев, не догадается о существовании входа в подвал.

Безопасный, красивый, надежный и незаметный люк в доме с подвалом – это техническая изюминка. Вы всегда будете ощущать под ногами ровную поверхность пола и отсутствие выступающих элементов.

Люк в подвал под плитку.

Дополнительные составляющие комфорта

Рассказ об усиленном и утепленном, идеально ровном и незаметном люке в подвал был бы неполным без упоминания о его некоторых особенностях. Прежде всего – это плавность хода и легкость, с которой можно его открыть, не прикладывая усилий. Этот эффект достигается исключительно за счет оснащения крышки газовыми амортизаторами.

Производители люков рассчитывают нагрузку амортизаторов в зависимости от веса и размеров люка. Петли, спрятанные под лицевым уголком, и амортизаторы работают в паре. Они синхронно приподнимают крышку сначала строго вверх, а лишь потом опрокидывают ее в сторону до вертикального положения.

Совет! Если наружные края плитки или ламината будут спилены внутрь, то при открывании крышки на газовых амортизаторах облицовочная поверхность не будет тереться на стыках при минимальных зазорах.

Крышка и каркас люка должны плотно прилегать друг к другу. Это прилегание обеспечивает резиновый уплотнитель по всему контуру. Если вы решитесь изготовить или составить проект подобного люка, то капотные петли и автомобильные амортизаторы багажника вам могут очень пригодиться.

Сделать самому, довериться или объяснять мастеру, а может купить готовое изделие – выбирать вам. Равно как и пользоваться им с удовольствием.

Люк в погреб своими руками.

Комментарии 0
