Печь огниво своими руками чертежи. Реактивная тяга на страже уютного тепла: печь-ракета своими руками. Печь из кирпича

14.05.2020

Ракетная печь своими руками чертежи которой наверняка хотело бы иметь в своем архиве большинство домашних мастеров, может быть изготовлена, в принципе, даже в течение одного дня, так как ее конструкция совсем несложна. Если есть навыки работы с инструментами, чтения чертежей, припасены необходимые материалы, то сделать несложную печку подобного типа не составит особого труда. Нужно отметить, что ее можно изготовить из самых разных материалов, которые найдутся под рукой, но многое будет зависеть от того, где печь планируется к установке. Печь-ракета имеет несколько отличающийся от других отопительных приборов принцип работы, и может быть как стационарной, так и переносной.

Стационарные печи-ракеты устанавливают внутри дома вдоль стен или на отведенной для приготовления пищи площадке во дворе дома. Если печь установлена внутри помещения, то она способна отопить комнату, площадью до 50 кв. м.

Переносные варианты ракетной печи обычно имеют совсем небольшой размер и легко умещаются в багажнике автомобиля. Поэтому при выездах, например, на пикник или на дачу такая печурка поможет и воду вскипятить, и обед приготовить. Причем расход топлива в печи-ракете совсем невелик, в качестве его можно использовать даже сухие ветки, лучины или пучки травы.

Принцип работы печки ракетного типа

Несмотря на простоту устройства печи-ракеты, в ее конструкции используется два принципа работы, которые разработчики позаимствовали у других типов печей, работающих на твердом топливе. Итак, для ее эффективной работы взяты следующие принципы:

Принцип свободной циркуляции выделенных из топлива газов по созданным печным каналам, без принудительного создания тяги дымохода.
Принцип дожигания пиролизных газов, выделенных при горении топлива в режиме недостаточной подачи кислорода.

В самых простых конструкциях ракетных печей, которые используются только для приготовления пищи, может действовать только первый принцип работы, так как в них достаточно затруднительно создать необходимые условия для течения пиролиза и организации дожига газов.

Чтобы разобраться в конструкциях и понять, как они работают, нужно рассмотреть поочередно некоторые из них.

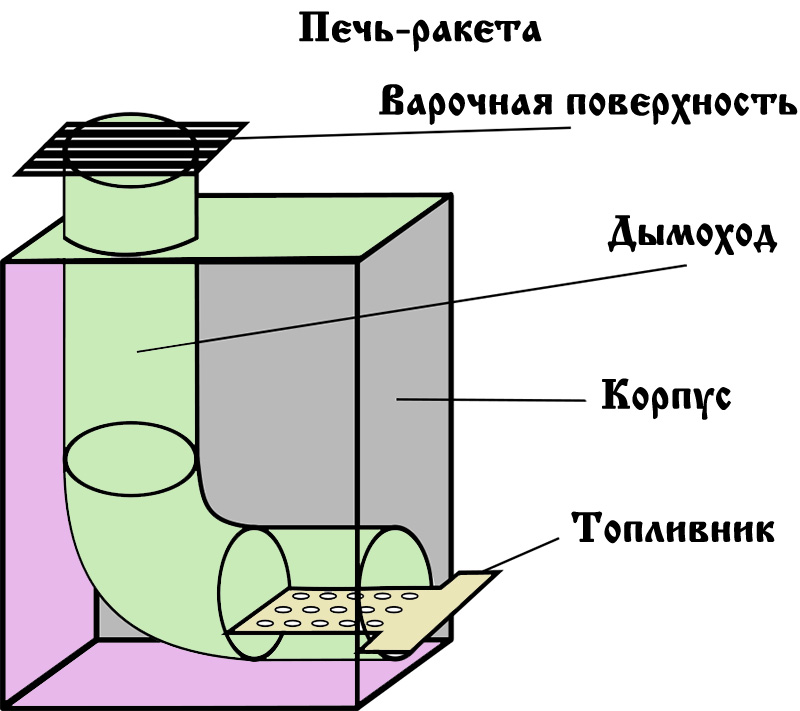

Простейшая конструкция ракетной печки

Для начала стоит рассмотреть самое простое устройство ракетной печи прямого горения. Как правило, такие приборы используются только для нагрева воды или для приготовления пищи, и исключительно на открытом воздухе. Как видно из представленного ниже рисунка – это два отрезка трубы, соединенные отводом под прямым углом.

Топкой для такой конструкции печи служит горизонтальная часть трубы, в нее и закладывается топливо. Нередко топка имеет вертикальную загрузку - в этом случае для изготовления простейшей печки используется три элемента - это две трубы разной высоты, установленные вертикально и соединенные снизу общим горизонтальным каналом. Более низкая труба и будет служить в качестве топки. Для изготовления стационарного варианта простейшей по схеме конструкции часто используется кирпич , устанавливаемый на жаростойкий раствор.

Для достижения более высокой эффективности печь усовершенствовалась, и у нее появлялись дополнительные элементы, например, трубу стали устанавливать в корпус, который усиливает нагрев конструкции.

1 – внешний металлический корпус печи.

2 – труба – топочная камера.

3 – канал, образованный перемычкой под топливной камерой и предназначенный для свободного прохода воздуха в область горения.

4 – пространство между трубой (райзером) и корпусом, плотно заполненное теплоизолирующим составом, например, золой.

Протапливание печи происходит следующим образом. В топку сначала закладывается легкий горючий материал, например, бумага, а когда она разгорится, в огонь подбрасываются щепки или другое основное топливо. В результате процесса интенсивного горения образуются раскаленные газы, поднимающиеся по вертикальному каналу трубы и уходящие наружу. На открытое сечение трубы и устанавливают емкость для кипячения воды или приготовления пищи.

Важным условием для интенсивности горения топлива является создание зазора между трубой и установленной емкостью. Если же ее отверстие будет перекрыто полностью, то горение внутри конструкции прекратится, так как будет отсутствовать тяга, которая обеспечивает подачу воздуха области горения и поднимает нагретые газы вверх. Чтобы с этим не возникало проблем, на верхнем обрезе трубы устанавливается съемная или стационарная подставка для емкости.

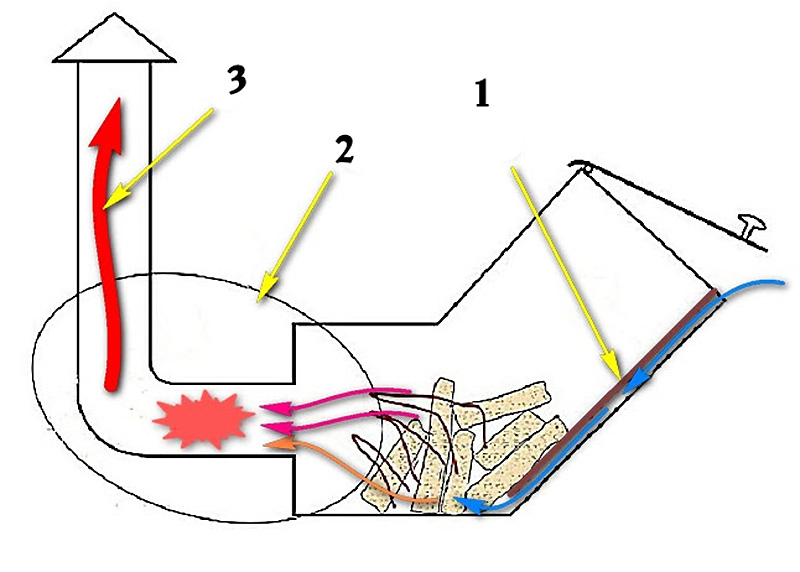

На данной схеме представлена несложная конструкция, на загрузочный проем которой установлена дверца. А для создания тяги предусмотрен специальный канал, который образует нижняя стенка топочной камеры и приваренная на расстоянии 7-10 мм от нее пластина. Даже при полном закрытии дверцы топки подача воздуха не прекратится. В этой схеме уже начинает срабатывать и второй принцип – без активного доступа кислорода к горящим дровам может начаться процесс пиролиза, а непрерывная подача «вторичного» воздуха будет способствовать дожигу выделившихся газов. Но для полноценно процесса все же не хватает еще одного важного условия – качественной термоизоляции камеры вторичного дожига , так как для процесса сгорания газов необходимы определенные температурные условия.

1 – воздушный канал в топочной камере, через который осуществляется поддув при закрытой дверце топки;

2- зона самого активного теплообмена;

3 – восходящий поток раскаленных газов.

Видео: вариант простейшей рактеной печи из старого баллона

Усовершенствованная конструкция ракетной печи

Конструкция, предназначенная и для приготовления пищи, и для обогрева помещения, оснащается не только топочной дверцей и вторым корпусом, который служит хорошим внешним теплообменником, но и верхней варочной поверхностью. Такая ракетная печка уже может устанавливаться внутри помещений дома, а дымоходная труба от нее выводится на улицу. После проведения подобной модернизации печи, ее эффективность существенно вырастает, так как прибор приобретает немало полезных свойств:

За счет второго наружного корпуса и утеплительных жаростойких материалов, которые термоизолируют основную трубу печи (райзер), герметичного закрытия верхней части конструкции, нагретый воздух сохраняет высокую температуру на значительно дольше.

В нижней части корпуса стал монтироваться канал для подачи вторичного воздуха, с успехом осуществляющий необходимый поддув, для которого в простейшей конструкции использовалась открытая топка.
Дымоотводная труба в закрытой конструкции расположена не сверху, как в простой ракетной печи, а в нижней задней части корпуса. Благодаря этому, нагретый воздух не уходит напрямую в дымоход, а получает возможность для циркуляции по внутренним каналам прибора, нагревая, прежде всего, варочную панель, и далее расходясь внутри корпуса, обеспечивая и его нагрев. В свою очередь внешний корпус отдает тепло окружающему его воздуху.

На данной схеме хорошо виден весь процесс работы печи: в топливном бункере (поз. 1) происходит предварительное горение топлива (поз. 2) в режиме недостаточности подачи воздуха «А» – это регулируется заслонкой (поз. 3). Образовавшиеся горячие пиролизные газы поступают в конец горизонтального огневого канала (поз. 5), где и происходит их дожигание. Это процесс проходит благодаря хорошей термоизоляции и осуществлению непрерывной подачи «вторичного» воздуха «Б» по специально предусмотренному каналу (поз.4).

Далее, горячий воздух устремляется во внутреннюю трубу конструкции, называемую райзером (поз. 7), поднимается по ней под «потолок» корпуса, являющегося варочной плитой (поз. 10), обеспечивая ее высокотемпературный нагрев. Затем газовый поток проходит по пространству между райзером и внешним корпусом-барабаном (поз. 6), обеспечивая нагрев корпуса для дальнейшего теплообмена с воздухом в помещении. Затем газы опускаются вниз и только после этого уходят в дымоходную трубу (поз. 11).

Чтобы добиться максимальной теплоотдачи от топлива и обеспечить необходимые условия для полного сжигания пиролизных газов, важное значение имеет поддержание максимально высокой и стабильной температуры в канале райзера (поз. 7) Для этого трубу райзера заключают в еще одну трубу большего диаметра – обечайку (поз. 8), а пространство между ними плотно забивают жаростойким минеральным составом (поз. 9), который послужит в качестве термоизоляции (своеобразной футеровки). Для этих целей может, к примеру, применяться смесь печной кладочной глины с шамотным песком (в пропорции 1:1). Некоторые мастера предпочитают это пространство попросту очень плотно заполнить просеянным песком.

Повышение эффективности отбора тепла в печках-ракетах

Чтобы увеличить КПД печи-ракеты, были разработаны и другие конструкции с более эффективным отбором тепла, как для использования прибора в условиях улицы, так и для внутреннего применения – для отопления помещений или нагрева воды.

Печь-плита

Для приготовления пищи или заготовок на зиму изготавливаются печи, устроенные по описанному выше принципу, но имеющие расширенную варочную поверхность, которая позволяет установить сразу несколько емкостей.

В этой модели ракетной печи вертикальная труба с вмонтированной в нее топкой с вертикальной загрузкой, имеющей дверцу, располагается под варочной поверхностью. Поэтому, горячий воздух нагревает ее напрямую, а чтобы вся панель была горячей, нагретые газы, собираясь под панелью, направляются в горизонтальный канал, проходящий под всей ее поверхностью и соединенный с вертикальным отрезком дымовой трубы.

Дополнительно конструкция оснащена ножками, что придает ей устойчивость и надежность. Нужно отметить, что, когда такая печь не применяется по прямому назначению, ее вполне можно использовать в качестве обычного садового столика.

Кроме этой уличной модели, для внутреннего применения были разработаны несколько типов конструкций, позволяющих эффективно отапливать помещения или нагревать воду.

Печь-ракета с водяным контуром

Печь-ракета с водяным контуром состоит из следующих элементов:

Печь устанавливается на прочную бетонную основу, во избежание перекосов и деформации конструкций.
Нижняя часть конструкции, включающая в себя топочное отделение (поз.2) и жаровой канал, выкладывается из шамотного кирпича (поз. 1). Топка имеет вертикальную загрузку. Внизу обустроена пазуха-зольник (поз. 3) с боковой дверцей для регулярной очистки печи от скопившейся золы.

Вертикальный канал (райзер) (поз.4) изготавливается из стальной трубы, которая одевается в толстый слой термоизоляции (поз. 5) и наружный металлический корпус.
Сверху наружного корпуса герметично закрепляется узел теплообменника с водяной рубашкой в стенках (поз. 6) и горизонтальными пластинами, создающими своеобразный лабиринт (поз. 7) для обеспечения максимальной площади и времени теплообмена.

Предпринимаются попытки установки в этом месте и водяного регистра. Однако, как показывает практика, такой подход нецелесообразен – температуры здесь счет дожига пиролизных газов – очень высокие, и трубный регистр имеет все шансы быстро прогореть.

Горячий воздух, проходя через теплообменник, огибая металлические пластины, нагревает весь массивный блок, а металл отдает тепло воде, циркулирующей по водяной рубашке.
Далее, остывший поток газов уходит в дымоходную трубу (поз. 8).
Циркуляция воды происходит через теплоаккумулятор (поз. 9), который вполне может быть изготовлен из старого бойлера или другой закрытой емкости с клапанами для подключения холодной и забора горячей воды. Не исключен вариант подсоединения и радиатора отопления, хотя, по правде говоря, такая печь вряд ли себя оправдает в подобной роли.
Горячая вода из теплоаккумулирующего резервуара по подключенной к нему трубе (поз. 10) может быть направлена к точкам водозабора для бытовых нужд.

Такая ракетная печь отлично подойдет для установки на даче или в частном доме, где есть возможность подключить включить подобный теплоаккумулирующий бак в систему автономного водоснабжения. Печь поможет значительно снизить расходы на подогрев воды и на отопление, так как для данной модели не потребуется большого количества твердого топлива или подключения ее к каким-то дополнительным источникам энергии.

Ракетная печь с лежанкой

Другой способ эффективного использования печи-ракеты – это обустройство достаточно массивной конструкции с отапливаемой лежанкой. Нужно отметить, что такая лежанка может иметь форму кровати или дивана, с успехом заменяя эти предметы мебели, так как, уложив на ее поверхность матрас, можно с комфортом устроиться на дневной или ночной отдых. Лежанка может быть выполнена из кирпичной кладки или камней и глиняной массы.

Конструкция этого варианта печи-ракеты состоит из следующих узлов и элементов:

Закрывающаяся крышкой топка с вертикальной загрузкой топлива с камерой поступления вторичного воздуха, расположенной в ее нижней части.
Топка переходит в горизонтально расположенный огневой канал, в конце которого происходит дожигание пиролизного газа.
Раскаленный газовый поток поднимается по вертикальному каналу (райзеру) к герметично закрытому «потолку» корпуса, где отдает часть тепловой энергии горизонтальной плите – варочной поверхности. Затем под давлением более горячих газов, идущих следом, расходится в теплообменные каналы, отдавая тепло поверхностям барабана, и опускается вниз.
В нижней части печи располагается вход в трубные горизонтальные каналы, пролегающие под всей поверхностью лежанки. Причем, в этом пространстве может быть уложен один, два или более витков гофрированной трубы, в виде змеевика, по которым циркулирует горячий воздух, нагревая лежанку. Этот теплообменный трубопровод подключается в конце к дымоходной трубе, выведенной через стену дома наружу.

Следует заметить, что в случае изготовления лежанки из кирпича, каналы могут быть выложены также из этого материала, без применения металлических горфротруб.

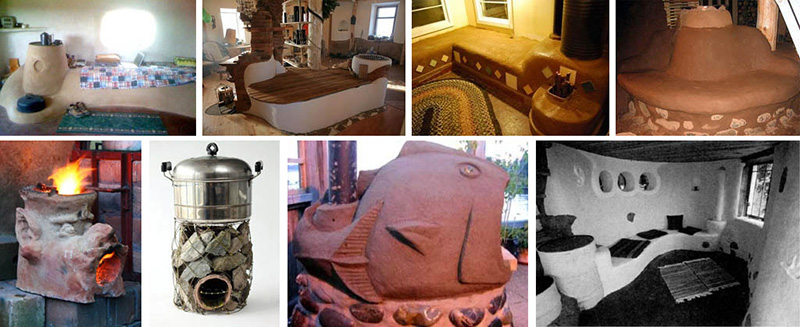

Нагретые печь и лежанка, отдавая тепло в помещение, сами по себе станут служить своеобразной «батареей», способной отапливать площадь до 50 м?.

Металлический барабан печи может быть изготовлен из бочки, газового баллона или других прочных емкостей, а также сложен из кирпича. Обычно материал выбирается самими мастерами по мере финансовой возможности и удобства работы.

Ракетная печь с лежанкой из кирпича выглядит более аккуратно, и установить ее несколько проще, чем глиняный вариант, но затраты на материалы будут примерно одинаковыми.

Видео: еще одно оригинальное решение повышения эффективности обогрева ракетной печи

Складываем из кирпича ракетную печь с лежанкой

Что необходимо для работы?

Предлагаемое к исполнению отопительное сооружение из кирпича разработано по принципу ракетной печи. Размер конструкции при стандартных параметрах кирпича (250?120?65 мм) будет составлять 2540 ?1030?1620 мм.

Следует отметить, что конструкция как бы разделена на три части:

Сама печь – ее размер составляет 505?1620?580 мм;
Топочное отделение – 390?250?400 мм;
Лежанка 1905?755?620 мм + 120 мм подголовник.

Для кладки печи потребуются следующие материалы:

Красный кирпич – 435 шт.;
Поддувальная дверца 140?140 мм – 1 шт.;
Прочистная дверца 140?140 мм – 1 шт.;
Топочная дверца желательна (250?120 мм - 1 шт.), иначе есть риск возникновения задымления помещения.
Варочная плита 505?580 мм – 1 шт.;
Задняя металлическая панель-полка 370?365 мм – 1 шт.;
Асбестовый лист толщиной 2,5?3 мм для создания прокладки между металлическими элементами и кирпичом.
Дымоходная труба, диаметром в 150 мм, с отводом на 90?.
глина и песок для раствора или же готовая жаростойкая смесь. Здесь нужно отметить, что на 100 кирпичей, уложенных плашмя, при ширине шва в 5 мм, потребуется 20 литров раствора.

Конструкция этой печи-ракеты с вертикальной загрузкой – достаточно проста, безотказна и эффективна в работе, но только в том случае, если ее кладка будет произведена качественно, в полном соответствии с порядовкой.

При отсутствии опыта в работе каменщика и печника, но большом желании самостоятельно установить такой отопительный прибор, стоит подстраховаться, и для начала сложить конструкцию «насухо», без раствора. Этот процесс поможет разобраться с расположением кирпича в каждом из рядов.

Кроме этого, чтобы швы были одинаковой ширины, рекомендовано приготовить для кладки калибровочные деревянные или пластиковые рейки, которые будут укладываться на предыдущий ряд перед кладкой следующего. После схватывания раствора их несложно будет извлечь.

Под кладку такой печи необходимо иметь ровную и прочную основу. Несмотря на то, что, конструкция достаточно компактна, и ее вес не настолько велик, как, например, у русской печи, для ее установки не подойдет пол, настеленный из тонких досок. В том случае, когда пол хоть и деревянный, но очень прочный, перед началом кладки под будущую печь нужно обязательно настелить и закрепить жаростойкий материал, например, асбест толщиной в 5 мм.

Порядовка кирпичной печи-ракеты с лежанкой:

Иллюстрация	Краткое описание выполняемой операции
	Первый ряд выкладывается сплошным, и кирпич должен лежать в точном соответствии с показанным на схеме рисунком – это придаст всей основе прочность. Для кладки потребуется 62 красных кирпича. На схеме хорошо видно соединение всех трех отделов печи. Углы на боковых кирпичах фасада топки срезаются или скругляются – так конструкция будет выглядеть аккуратно.
	Второй ряд. На этом этапе работе закладываются внутренние дымоотводные каналы, через которые будут проходить нагретые в топке газы, отдавая тепло кирпичам лежанки. Каналы соединяются с топочной камерой, которая также начинает формироваться в этом ряду. Первый кирпич стенки, разделяющей два канала под лежанкой, срезается наискосок - этот «закуток» будет собирать не сгоревшие продукты горения, а прочистная дверца, установленная напротив скоса, позволит без труда его очистить. Для кладки ряда потребуется 44 кирпича.
	На втором же ряду монтируются дверцы поддувальной и очистной камер, которые необходимы для периодического приведения в порядок зольной камеры и внутренних горизонтальных каналов. Дверцы закрепляются с помощью проволоки, которая закручивается на ушках чугунных элементов, а затем закладывается в швы кладки.
	Третий ряд. Он практически полностью повторяет конфигурацию второго ряда, но, безусловно, с учетом укладки вперевязку, и поэтому для него также потребуется 44 кирпича.
	Четвертый ряд. На этом этапе перекрываются каналы, проходящие внутри лежанки, сплошным слоем кирпича. Оставляется отверстие топки, и формируется канал, который будет отапливать варочную плиту и отводящий продукты горения в дымоходную трубу. Кроме этого, сверху перекрывается поворотный горизонтальный канал, отводящий нагретый воздух под лежанку. Для кладки ряда нужно подготовить 59 кирпичей.
	Пятый ряд. Следующий этап - это перекрытие лежанки вторым перекрестным слоем кирпича. Также продолжают выводиться дымоотводные каналы и топка. Для ряда подготавливаются 60 кирпичей.
	Шестой ряд. Выкладывается первый ряд подголовника лежанки, и начинает подниматься часть печи, на которой будет установлена варочная плита. В ней по-прежнему выводятся дымоотводные каналы. Для ряда нужно 17 кирпичей.
	Седьмой ряд. Завершается кладка подголовника, для чего используются срезанные наискосок кирпичи. Поднимается второй ряд основы под варочную панель. Для кладки потребуется 18 кирпичей.
	Восьмой ряд. Производится кладка конструкции печи с тремя каналами. Потребуется 14 кирпичей.
	Девятый и десятый ряды схожи с предыдущим, восьмым, выкладываются по той же схеме, поочередно, вперевязку. На каждый из рядов используется по 14 кирпичей.
	11-й ряд. Продолжение кладки по схеме. На этот ряд уйдет 13 кирпичей.
	12-й ряд. На этом этапе формируется отверстие для установки дымоходной трубы. Отверстие, подводимое под плиту, снабжается срезанным наискосок кирпичом для более плавного перетекания нагретого воздуха в соседний канал, ведущий в нижние горизонтальные каналы, расположенные в лежанке. На ряд использовано 11 кирпичей.
	13-й ряд. Формируется основа под плиту, и происходит объединение центрального и бокового канала. Именно по нему горячий воздух будет поступать под плиту, а затем перетекать в вертикальный канал, ведущий под лежанку. Укладывается 10 кирпичей.
	13-й ряд. На этом же ряду готовится основа под укладку варочной плиты. Для этого по периметру пространства, в котором были объединены два вертикальных канала, настилается жаростойкий материал - асбест.
	13-й ряд. Затем, на асбестовую прокладку укладывается цельная металлическая плита. В данном случае, не рекомендовано устанавливать варочную панель с открывающимися конфорками, так как при их открытии дым может попадать в помещение.
	14-й ряд. Перекрывается устроенное отверстие для дымоходной трубы и поднимается стенка, отделяющая варочная плиту от зоны лежанки. Для ряда используется всего 5 кирпичей.
	15-й ряд. Для этого ряда, поднимающего стенку, также потребуется 5 кирпичей.
	15-й ряд. На этом же ряду, в продолжение задней стенки, рядом с варочной панелью закрепляется металлическая полка, которая может использоваться в качестве разделочной доски. Она закрепляется на кронштейны.
	15-й ряд. На картинке-схеме хорошо смоделировано, как может быть использована варочная плита. В данном случае, кастрюля поставлена именно на тот участок плиты, который будет прогреваться в первую очередь, так как под ним будет проходить горячий поток воздуха.
	После завершения всех описанных в порядовке работ, в отверстие, с задней части печи, вмуровывается дымоотводная труба, которая выводится на улицу.
	С задней стороны конструкция выглядит тоже вполне аккуратно, поэтому ее можно установить как около стены, так и посередине комнаты. Такая печь отлично подойдет для отопления в дачном домике. Если же печь и дымоходную трубу декорировать отделочными материалами, то строение может стать оригинальными дополнением, причем очень функциональным, для любого частного дома. Как можно увидеть, уголок, образовавшийся под разделочной полкой, очень удобен для просушки и хранения дров.
	Чтобы полностью рассмотреть конструкцию, нужно видеть и ее проекцию с торцевой стороны.
	А на последнем рисунке хорошо показано, что должно получиться в результате проделанной работы, если посмотреть на печь со стороны лежанки.

В заключение, хотелось бы особо отметить, что конструкцию ракетной печи можно назвать одной из самых простых и доступных для самостоятельного изготовления, по сравнению с другими отопительными приборами. Поэтому, если поставлена подобная цель - обзавестись в доме печью, но опыта в подобной работе явно недостаточно, то лучше всего выбрать именно этот вариант, так как, возводя его, трудно ошибиться в конфигурации его внутренних каналов.

Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД.

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.

Гудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.

Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м 2 . Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.

Как работает печка ракетного типа

Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:

Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 90 0 .

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.

КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.

На схеме:

Наружный корпус.
Труба, которая служит топкой.
Канал для выхода воздуха в камеру сгорания.
Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Как протапливать

Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.

Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.

На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.

На схеме:

Принудительный канал для поддува воздуха при закрытой топочной дверце.
Область активного горения.
Сгоревшие газы.

Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:

Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.

В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).

Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.

Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3.

Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.

В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой.

Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.

Стационарная печь

Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.

Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:

Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
Естественная тяга в дымоходной трубе.

Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.

Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.

Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.

Комбинированная кирпично-металлическая печь из бочки

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
Каждые 2-3 часа нужно загружать новую порцию дров.
Железный колпак нагревается до опасных температур.

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.

Печь из железного баллона

Баллон – газовый, кислородный, из-под углекислого газа.
Труба ≥ 150 мм под топливную и загрузочную камеры.
Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
Трубы 150 мм – для выходного дымохода.
Утеплитель любого типа, обязательно негорючий.
Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.

Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.

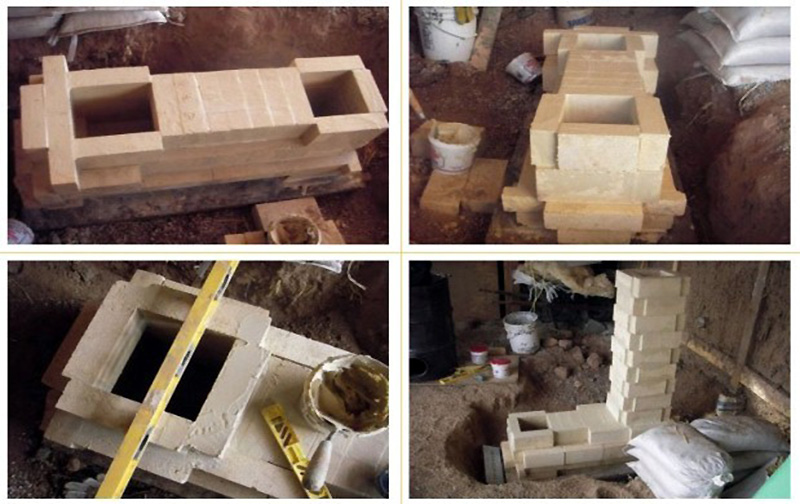

Как выложить топливник из кирпича

Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.

Ракетная печь широко известная во всем как отопительная конструкция долгого прожигания на твердом топливе. Чтобы достичь максимального КПД пришлось потрудиться. Печь на жидком топливе способна отдать всю свою энергию, а вот древесина труднее перерабатывается. Чтобы открыть весь потенциал дерева, в реактивных печах оборудовали камеру для дожигания газов.

Ракетная или реактивная печь Широкова-Храмцова получила свое название не из-за связи с космосом. Дело в форме прибора и шуме, который создается при работе, напоминающий работу ракеты. Но данный звук свидетельствует о неправильном использовании печи.

Виды ракетных печей длительного горения:

Переносная (мобильная);
Стационарная (для обогрева).

Наиболее популярная ракетная модель – «Робинзон». Ее часто используют в походах. Благодаря небольшому переносному аппарату можно понять принцип работы реактивных печей. Форма печи напоминает букву «L».

Если печь слишком шумит и гудит во время работы, то такой режим неэффективный и дорогостоящий. В норме должен быть тихий звук, немного шелестящий.

Реактивная печь имеет приемный бункер. Это горизонтальная часть трубы. В самом канале возникает тяга, именно она влияет на интенсивность горения, прогревающий корпус. Именно поэтому советуется ограничивать подачу кислорода. В противном случае дрова быстро сгорят и все тепло улетучится.

Работает печь на реактивной тяге за счет естественного потока горячего воздуха. Чем выше температура стенок топки, тем лучше горит древесина. Это позволяет быстро нагреть воду в большой емкости, что незаменимо в дорожном походе. Если оборудовать трубу теплоизоляцией, то после прогрева можно сжигать толстые поленья.

Ракетная печь своими руками: преимущества, чертежи, недостатки

При желании обычную конструкцию печи можно усовершенствовать. Так буржуйка теряет много тепла, но, оборудуя прибор водяным контуром или кирпичной кладкой, можно решить эти проблемы. Для всех этих манипуляций делают чертежи.

Преимущества реактивных печей:

Простая и бюджетная конструкция. Можно использовать подручные материалы, без значительных финансовых затрат. Все работы можно выполнить своими руками, особых знаний и навыков не потребуется.
Можно самостоятельно контролировать горение, выбирая нужную интенсивность.
Высокий КПД. В целом все зависит от качества монтажа. Главное, отобрать максимум энергии у дымовых газов.

Но такая простая и удобная конструкция имеет и значительные недостатки. Так нужно подбирать особое топливо для буржуйки. Нельзя использовать влажные дрова, иначе пиролиз не произойдет. Топка может начать обильно дымить, и все газы направятся в дом. К тому же ракетная печь требует повышенных требований к безопасности.

Самой популярной переносной моделью считается ракетная печь «Робинзон». Ее модифицировали и добавили колосниковую решетку.

Самодельные реактивные печи не используют для отопления бани. Они малоэффективные при инфракрасном свете, что играет важную роль для парной. Поверхностные конструкции имеют небольшую площадь обогрева, поэтому не могут протопить баню.

Чертежи реактивной печи из газового баллона и других видов

Печи длительного горения делятся на стационарные и мобильные. Мобильные печи используют в походах, пикниках, на природе для нагрева и приготовления пищи. Стационарные применяют для обогрева дома, хозяйственных построек, теплиц, гаража. При этом выделяют 4 типа конструкций.

Виды реактивных печей:

Самодельная походная печь из металлических труб, ведер, банок;
Реактивная конструкция из газового баллона;
Кирпичная печь с металлической емкостью;
Печка с лежанкой.

Переносная конструкция оборудована с отрезков трубы. Единственное отличие касается установленной перегородкой для зольника. Для нижней части могут использовать колосниковую решетку.

Прибор из газового баллона более трудный в постройке, но значительно увеличивает КПД. Для монтажа конструкции необходима бочка или газовый баллон. Дрова в топке сгорают из-за притока кислорода загрузкой через специальное окно.

Догорают газы в трубе, которая размещена внутри конструкции, за счет подачи вторичного воздуха. Усиливается эффект путем утепления внутренней камеры. Горячий воздух помещается в колпак, а дальше во внешнюю камеру. Через дымоход продукты горения удаляются.

Для создания тяги верх дымоотвода размещают выше загрузочного окна на 4 см.

Комбинированная модель из кирпича и металла – это стационарная конструкция. Благодаря высокой теплоемкости дровяная печь накапливает и отдает тепло в течение нескольких часов. Именно поэтому такой конструкцией отапливают жилые помещения.

Ракетный агрегат с лежанкой – это усовершенствованный прибор, который способен дольше сохранять тепло. Так как часть тепла выходит через дымоотвод, то увеличили его длину. За счет быстрого иссечения горячих газов и большего дымоотвода и решилась эта проблема.

Так получаются массивные печи с лежанкой, которые схожие на диван или кровать. Это стационарные устройства из кирпича или камня. Благодаря уникальной конструкции печь способна удерживать тепло всю ночь.

Чертежи печи «Огниво» и других моделей своими руками

Лучше всего своими руками делать небольшие переносные конструкции: ракета «Огниво» и «Робинзон». Легко выполнить расчет, а для работы потребуется обрезки профильных труб и навыки сварки металла. Размеры могут отличаться от чертежа, это не страшно. Важно соблюдать пропорции.

Чтобы повысить интенсивность горения советуется добавить к конструкции импровизированные дюзы. Туда будет поступать вторичный воздух для дожигания.

Стационарные печи ракета делаются из газового баллона или металлической бочки. Эти элементы выполняют роль корпуса. Внутри печка оборудуется трубами меньшего размера или шамотным кирпичом. Из баллона можно сделать как стационарный агрегат, так и мобильный.

Схема печи непрерывного горения:

Дымоход;
Колпак;
Утеплитель;
Загрузочный бункер;
Зона горения;
Зона дожигания.

Сделать расчет печи ракета бывает непросто, ведь точной методики не существует. Следует обращать внимание на проверенные готовые чертежи. Необходимо для конкретного помещения определять свой размер отопительного оборудования.

Сборка реактивной печи своими руками для отопления

Строительство печи начинается с подготовительных работ. Для начала необходимо определиться с местом постройки. Его выбирают, ориентируясь на требования, которые касаются конструкций на твердом топливе: дровах или угле.

Когда с местом определились, необходимо правильно подготовить его к строительству. Деревянный пол под печкой демонтируют. Роют небольшой котлован и утрамбовывают дно.

В маленькой комнате реактивную печь размещают в углу. Загрузочный бункер занимает одну сторону, а лежак другую.

Бочку или баллон также необходимо подготовить к монтажу. Для этого с них срезают крышку и кран. Затем очищают конструкцию. Далее готовят раствор.

Этапы возведения реактивной печи с лежанкой:

Дно выкопанной ямы выкладывают шамотным кирпичом. По контуру углубления делают опалубку. Выполняют армирование.
Выкладывают основание и заливают бетоном. Спустя сутки, когда затвердеет бетон, начинают дальнейшие работы.
Из шамотного кирпича выкладывают основание печки. Поднимают боковые стенки, делают нижний канал.
Камера сгорания перекрывается кирпичом. По бокам остаются два отверстия. Один предназначен для топки, второй – для вертикальной трубы (райзера).
Металлический корпус оборудуют фланцем, в который будет поступать горизонтальный канал печки. Все щвы должны быть герметичными, хорошо запаянными.
К горизонтальной трубе прикрепляют боковой отвод, который служит зольником.
Из кирпича делают жаровую трубу. Как правило, она квадратная.
Жаровая труба оборудуется кожухом. Промежутки засыпаются перлитом.
Монтаж колпака делается из отрезанной части бочки или баллона. Ее оборудуют ручкой.
Оборудуют корпус печи с помощью кирпича или камня.
Обустраивают переднюю часть печи. Выкладывают необходимый контур.
На основание размещают подготовленную бочку. Нижнюю часть необходимо герметизировать глиной.
С помощью гофрированной трубы формируют канал, соединяющий топку с улицей.
К нижней трубе подсоединяют патрубки теплообменника.
Устанавливают дымоход. Все элементы необходимо уплотнить, используя асбестовый шнур и огнеупорную обмазку.

Усовершенствованная печь-ракета с водяным контуром

Котел долгого горения можно получить, если оборудовать печь водяной рубашкой. Нагрев воды может быть недостаточно эффективным. Дело в том, что основная часть теплого воздуха попадает в комнату и тарам на варочных поверхностях. Чтобы создать ракетный котел, необходимо отказаться от возможности приготовления пищи на плите.

Материалы необходимые для оборудования печки с водяным контуром:

Шамотный кирпич и раствор для кладки;
Стальная труба (диаметр 7 см);
Бочка или баллон;
Утеплитель;
Листовая сталь и бочка меньшего диаметра, чем для корпуса, для создания водяной рубашки;
Дымоход (диаметр 10 см);
Детали для теплоаккумулятора (емкость, трубы, соединительный патрубок).

Характерная особенности ракетных печей с водяным контуром – изоляция вертикальной части обеспечивает сжигание пиролизных газов. При этом теплый воздух направляется в змеевик с водяным контуром и отдает тепло печке. Даже, когда все топливо прогорело, в отопительный контур все равно будет подаваться теплый воздух.

Ракетная печь своими руками чертежи (видео)

Реактивные печи лежанки широко известные в народе. Их использовала даже Корея, Китай, Англия и население Японии. Китайская печь отличалась от остальных возможностью обогревать весь пол. Но русский аналог ничем не уступает. Благодаря полезным новациям печь способна долго держать тепло.

Примеры ракетной печи (фото идей)

Такое простое отопительное устройство, как ракетная печь, известно далеко не каждому человеку. Между тем ей мало равных по простоте и эффективности. Нельзя сказать, что она обладает наилучшими характеристиками, но и недостатков у нее мало. Существует множество разновидностей данных печей, отличающихся конструкцией и назначением. Мы рассмотрим их более подробно в рамках нашего обзора.

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

Топка – вертикальный или горизонтальный участок, в котором горят дрова;
Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
Лежанка – используется по прямому назначению;
Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени. Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

Простая конструкция;
Длительное сохранение тепла;
Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Виды печек для разных условий эксплуатации

Печь ракета с водяным контуром, кирпичная или металлическая, сможет заменить собой котел. Теплообменник здесь устраивается в верхней части жаровой трубы в виде опоясывающей водяной рубашки. Внутри рубашки располагаются перемычки для более эффективного отвода тепла к теплоносителю. Конструкция предельно простая, она может обогревать домовладения площадью до нескольких десятков квадратных метров.

Ракетная печь для гаража может быть изготовлена из старого пузатого газового баллона или бочки. Для этого в выбранной таре делаются два отверстия – одно в верхней крышке, а другое на боковой поверхности. Внутрь вставляется Г-образная труба. Обладая небольшим опытом работы со сварочным аппаратом, все работы займут у вас максимум полчаса.

Также вы можете сделать печь вышеописанного ракетного типа из отрезков квадратной и металлической трубы по приведенному чертежу.

Также для обогрева гаража подойдет отопительная ракетная печь «Огниво – Хозяин». Это магазинная модель, изготавливаемая из алюминиевой гофрированной трубы и обычного листового железа. Она работает примерно по той же схеме и позволяет согреть гараж площадью до 30 кв. м.

Чертежей ее в открытом доступе пока нет, поэтому вы можете попробовать собрать печь «Огниво» своими руками на основе ее фотографии. Также ее можно купить на сайте производителя.

Мы уже говорили, что для обогрева больших домовладений потребуется ракетная печь длительного горения с водяным контуром. Маленькое домовладение из одной комнаты можно обогреть более простой печкой с лежанкой – так вы сэкономите место на мебели. Она состоит из следующих узлов:

Топка с вертикальной загрузкой – в нее помещаются поленья;
Камера дожигания – горизонтальный участок перед райзером (жаровой трубой), здесь происходит пиролизное горение;
Райзер с варочной поверхностью – вертикальный участок с металлическим корпусом, отдающим тепло в помещение;
Горизонтальные каналы – они нагревают лежанку, после чего продукты сгорания отправляются в дымоход.

Ракетная печка для обогрева дома из одной комнаты обмазывается глиной, чтобы получилась ровная и удобная лежанка – здесь можно постелить матрас или небольшое покрывало.

Для походного применения используются самые простые печи ракетного типа, изготавливаемые из металлических труб. Они отличаются компактностью, легко разжигаются и гасятся, быстро остывают и позволяют оперативно приготовить обед на открытом воздухе. Главное, не перестараться с количеством загружаемого топлива, чтобы не сжечь еду высокотемпературным пламенем.

Как увеличить эффективность печки

Реактивные печи длительного горения можно сделать еще более эффективными, если их немного доработать. Если райзер (жаровая труба) закрыт металлическим кожухом, приварите к наружной поверхности вертикально располагающиеся трубы небольшого диаметра – они образуют конвектор, эффективно прогревающий воздух в помещениях. Этот способ модификации подойдет для металлических агрегатов, используемых для обогрева помещений технического назначения (например, гаражей).

Любую металлическую ракетную печь можно сделать более эффективной, если обложить ее кирпичом или натуральным камнем. Кладка будет сохранять тепло и медленно отдавать его в помещение. Одновременно с этим она позволит избавиться от нестерпимого жара при слишком интенсивном прогреве.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Металлическая печь из листового металла может стать как походным, так и стационарным вариантом. Ее чертеж мы уже приводили в предыдущих разделах нашего обзора. Она может использоваться для приготовления еды в любых условиях.

Большая ракетная печь с лежанкой

Главным преимуществом ракетной модификации перед русской печкой является ее компактность. Даже будучи оборудованной лежанкой, она порадует небольшими размерами. Изготовив ее из кирпича, вы получите в свое распоряжение эффективный источник тепла с удобнейшей лежанкой – домочадцы подерутся за право занять это теплое местечко.

Представленная порядовка позволяет собрать кирпичную печь без применения металла. Из железа будут сделаны только дверцы. Впоследствии кирпичи могут быть обмазаны глиной, что сделает печку более округлой.

Первый ряд образует основание нашей ракетной печи. Он состоит из 62 кирпичей, уложенных по показанной на рисунке схеме. Второй ряд образует каналы для подогрева лежанки – они проходят по всей ее длине. Здесь же монтируются чугунные дверцы, закрепляемые металлической проволокой – она удерживается между рядами. Количество используемых кирпичей – 44 шт. Столько же потребуется на третий ряд, полностью повторяющий контур второго. Четвертый ряд полностью закрывает каналы, греющие лежанку. Но здесь уже начинают образовываться вертикальный дымовой канал и топка – ряд включает в себя 59 кирпичей.

Еще 60 нужно на пятый ряд. Лежанка уже сформирована, осталось добить дымоходный канал и соорудить варочную поверхность. За это отвечает шестой ряд, включающий 17 кирпичей. Еще 18 нужно для седьмого ряда, 14 – для восьмого.

На девятый и десятый ряд потребуется 14 кирпичей, на одиннадцатый - 13 .

Ряд №12 у нас ключевой – отсюда начнется дымоходная труба. Также отсюда начинается отверстие, через которое поднявшийся к варочной поверхности воздух опустится вниз, к лежанке – требуется 11 кирпичей (это верхушка райзера). В ряду №13 этот процесс завершается, на него затрачивается 10 кирпичей. Теперь укладываем асбестовую прокладку, которая накрывается отрезком толстой листовой стали – это будет варочная панель.

На ряды №14 и №15 затрачивается по 5 кирпичей, они закрывают дымоходный канал и формируют невысокую стеночку между варочной поверхностью и лежанкой.

Аналогичным образом вы можете собрать ракетный котел длительного горения, найдя подходящую порядовку. Отдельные схемы предусматривают использование металлических узлов.

Видео

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

Прямом горении — свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

Высота колпака H составляет от 1,5 до 2D.
Высота его глиняной обмазки – 2/3H.
Толщина обмазки – 1/3D.
Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
Внешняя дымовая труба должна иметь высоту не менее 4 метров.
Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

просмотров

Сохранить ВКонтакте
