Станки по металлу самодельные. Как сделать токарный станок по металлу своими руками? Каким образом самостоятельно можно модернизировать токарный станок

Домашнему мастеру с навыками токаря станок в хозяйстве лишним не станет. Проблема в том, что стоит подобное оборудование дорого и точно пробьет брешь в семейном бюджете. Однако выход есть - собрать своими руками самодельный токарный станок по металлу, который по техническим характеристикам не уступает заводскому агрегату. Лишних затрат эта работа не потребует. Сегодня разберемся, как спроектировать устройство, что потребуется для изготовления токарного станка по металлу для дома, а также рассмотрим пошагово алгоритм сборки с подробной фото-инструкцией.

Промышленный агрегат довольно сложен по конструкции. Сегодня такие устройства управляются числовыми программными устройствами (ЧПУ). Участие человека в работе сведено к минимуму. Однако мастера с образованием токаря обучаются работе с механическими установками, а значит токарный станок по металлу или мини-цеха, изготовленный собственноручно, не станет чем-то новым.

Самодельный агрегат подобного типа поможет мастеру в обработке металла, придании ему нужных форм. Такие агрегаты нашли применение в сельском хозяйстве, в изготовлении деталей для техники, плугов, и другого оборудования. Настольный токарный станок по металлу не занимает много места, изготавливается из подручных материалов, не требуя особых вложений.

Самодельный токарный станок по металлу своими руками: производимые работы

Работы, которые можно производить на токарном (фрезерном) станке по металлу, сделанном своими руками, довольно обширны. Перечислим основные. С помощью такого агрегата можно:

• обточить гладкую, цилиндрическую поверхность;
• подрезать острые торцы и уступы;
• выточить канавки или конус на детали;
• обработать внутреннюю поверхность, рассверлить заготовку.

Работы производятся с помощью специальных резцов, для изготовления которых используют легированную сталь.

Очень важно! Если домашний мастер не сталкивался с токарным делом, выполнять подобные работы ему не следует. Без опыта легко получить тяжелые травмы, возможно даже несовместимые с жизнью. Чтобы научиться, стоит начать с деревообработки на станке. Алгоритм работ идентичен, а травмоопасность ниже.

Из чего состоит токарный станок: детали устройства

Пускай включает в себя множество узлов. А изготовленный своими руками токарный мини-станок по металлу оснащается четырьмя основными – рамой (на которой крепятся детали), суппортом, передней и задней бабкой и резцедержателем. На стоит забывать и про электропривод (о нем поговорим позже подробнее). Начнем с рамы.

Рама для токарного станка: что требуется для изготовления

Задача этого узла – удержание всего оборудования и деталей в жестком, фиксированном положении. Иногда она изготавливается из дерева, но в этом случае не удастся обработать тяжелые детали – остается риск перекоса каркаса, что недопустимо. Оптимальным вариантом будет изготовить раму из металлических уголков и швеллеров.

Полезная информация! Толщина металла швеллера и уголка зависит от мощности электропривода и величины планируемых к обработке деталей.

Связка металлических деталей каркаса осуществляется сварными или болтовыми соединениями. Задача – правильно рассчитать размеры рамы и собрать каркас по предварительно составленной, просчитанной схеме.

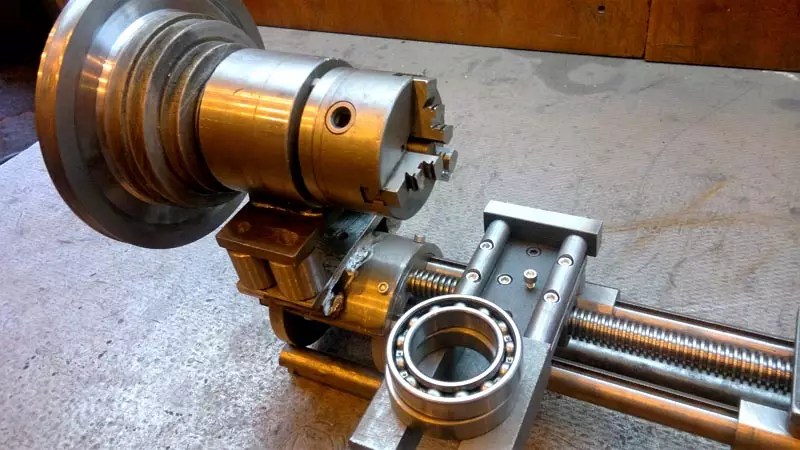

Суппорт токарного станка: нюансы изготовления

Суппорт с резцедержателем должен быть подвижен, но с фиксацией при необходимости. Резцы должны зажиматься плотно, без люфтов. В противном случае их вырвет в процессе работы, что приведет к травмам.

Важно! Суппорт устройства должен быть подвижен

Резцедержатель для токарного станка своими руками

В качестве зажимов резцедержателя используют два и более болтов. При этом узел лучше сделать вращающимся. Это позволит не менять резец, каждый раз откручивая зажимные болты, а проворачивать головку, на которой закрепляется до четырех резцов.

Передняя бабка токарного станка своими руками

Через этот узел связывается ведущий центр и электропривод. У промышленных агрегатов заводского производства в этой части устанавливается редуктор, посредством которого возможно изменение скорости вращения. Самому «колобку передач» собрать не удастся. Единственный вариант смены скорости - установка нескольких шкивов на вал, передающий крутящий момент, с различающимся диаметром. При этом подразумевается, что на каждый из шкивов потребуется отдельный ремень определенной длины. Купить переднюю бабку токарного станка можно в диапазоне цен от 10 000 до 30 000 руб.

Разобравшись с устройством подобных агрегатов, перейдем к практическим советам по изготовлению.

Этапы изготовления токарного станка по металлу своими руками

Для начала предлагаем посмотреть на собранный своими руками агрегат. Некоторые детали взяты из неисправных приборов и механизмов.

Алгоритм работ будет следующим:

• составляется подробный чертеж будущего агрегата с указанием размеров, материалов;
• подбирается по мощности и количеству оборотов в минуту электродвигатель;
• четко следуя составленной схеме, подготавливаются детали рамы по размерам;
• производится сборка выбранным способом (сварка или болтовые соединения).

Рассмотрим каждый из перечисленных этапов подробнее.

Этап подготовки: проект и составление чертежа

В качестве примера, а возможно и основы будущего маленького токарного станка, можно взять схемы подобных агрегатов, предоставленные нами ниже.

Полезная информация! Выбрав для изготовления рамы дерево, не стоит надеяться на долговечность конструкции. Лучший вариант для монтажа каркаса - металлический швеллер со сварными соединениями.

Когда рама собрана, приступаем к изготовлению и установке на нее остальных узлов.

Как выбрать электропривод для подобного агрегата

Электродвигатель – важнейшая часть конструкции. От его мощности зависит величина деталей, которые возможно изготовить на станке. При мощности электромотора 800÷1000 Вт устройство позволит обрабатывать только маленькие детали. Для больших заготовок используются двигатели 1.5÷2 кВт.

Важный этап монтажа электродвигателя - это подключение к сети. Контакты и соединения, независимо от того, возможно ли к ним прикоснуться в процессе работы, требуют тщательной изоляции. Клеммы электродвигателя подключаются в определенном порядке. Если у домашнего мастера нет навыков в этой области или он сомневается в своих силах, лучше доверить эту работу профессионалу.

Очень важно! Работы по подключению выполняются после снятия (с вводного автомата) напряжения. Помните, что поражение электрическим током опасно для здоровья и приводит к летальному исходу.

Порядок сборки фрезеровочного или токарного станка

После изготовления рамы устанавливаем на нее валы, зафиксировав их сваркой. Далее монтируем переднюю бабку, валы и шкивы с суппортом. И только в последнюю очередь устанавливаем на место электродвигатель, фиксируем его и натягиваем ремни или цепи (в зависимости от вида передачи крутящего момента).

Изготовление токарного станка из дрели своими руками: пошаговая инструкция

Самым простым вариантом будет изготовить токарный станок из дрели. Сейчас рассмотрим пошагово, что для этого нужно сделать. Сразу оговоримся, что такое устройство позволит только полировку, но никак не обработку – мощностей маловато для токарки по металлу. Видео изготовления более мы представим ниже, а пока рассмотрим устройство из дрели для обработки дерева. Это даст общее представление, такие агрегаты практически идентичны.

Иллюстрация	Выполняемое действие
	Для начала отпилим заготовку из деревянного черенка. Из нее впоследствии будет изготовлена ручка.
	В центр одного из торцов забиваем заточенное сверло. Эта сторона будет зажата в патроне дрели-электропривода.
	Изготавливаем раму. В нашем случае она деревянная. Указанные хомуты нужны для жесткой фиксации дрели-привода.

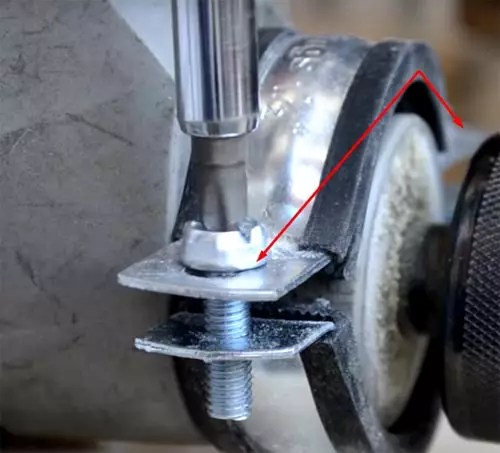

	Устанавливаем электропривод. Расположение хомутов нужно четко рассчитать под размер.
	Все винты хомутов протягиваются основательно. От этого зависит надежность крепления, а значит и конечный результат.
	В патрон зафиксированной дрели-электропривода устанавливаем заготовку с вбитым в нее сверлом и протягиваем зажимы специальным ключом.
	Поджимаем с обратной стороны ведомым центром для надежной двухсторонней фиксации. Одностороннее крепление заготовки не подойдет. Все, чего этим можно добиться – это разбить подшипники дрели.
	Основательно протягиваем крепежные гайки. Теперь оборудование готово к работе.
	Включаем дрель на максимальные обороты. Клавишу включения фиксируем кнопкой сбоку рукоятки. Теперь заготовке можно придать требуемый вид стамеской и напильником.
	Вот такая аккуратная ручка у нас получилась. Если нужно отшлифовать металлический цилиндр, его следует зажать в патрон, а с обратной стороны крепления ведомого центра засверлить небольшую ямку, смазав ее солидолом или литолом. Остальные действия аналогичны.

Модернизация токарных станков своими руками: некоторые хитрости

Агрегаты из дрели, легко подвергаются модернизации. Например, станина, на которой крепится электродрель, делается подвижной, а деталь статично фиксируется. Тогда, устанавливая вместо сверла разные резцы, выполняются конусообразные или иные отверстия. Круг с наждачной бумагой позволит ровно отшлифовать поверхность.

Что касается установки ЧПУ (числового программного управления) то самостоятельно выполнить такую работу не удастся. Она подразумевает замену узлов и механизмов токарного станка.

Полезно знать! Работать на агрегате с ЧПУ нисколько не проще, чем на механическом. Токарь так же должен знать все о скорости вращения, чтении чертежей и проектов, материалах резцов для различных металлов.

Нюансы работы на самодельных конструкциях

Как и в работе каждого оборудования, при эксплуатации самодельных токарных станков возникают различные иногда неприятные ситуации. Мощный двигатель для работы с крупными металлическими деталями, дает чувствительные вибрации. Это приводит к неравномерной обработке заготовки – браку. Лечится это установкой центров (ведущего и ведомого) на одну ось, либо использованием кулачкового механизма (при одном ведущем центре).

Не рекомендована установка в качестве электропривода коллекторного двигателя – лучше использовать асинхронный. Он избавлен от недостатка незапланированного повышения оборотов, которое может привести к вылету заготовки из зажимов, травмам или порче имущества.

Предлагаем посмотреть несколько фото токарных станков, сделанных руками обычных домашних мастеров.

Для того, чтобы читателю было проще понять алгоритм изготовления таких агрегатов, ниже представлено видео изготовления токарного станка своими руками:

Правила техники безопасности при работе на самодельном токарном станке

Главное, как и в любом деле, это внимательность и аккуратность. Это касается каждого действия, начиная от прочности зажима заготовки и заканчивая малейшим движением резца. Особые требования предъявляются к одежде. Нельзя работать в спецовке свободного покроя, с болтающимися рукавами или низом куртки. Если одежда именно такая, следует закрепить куртку на рукавах и снизу резинкой. Помните, если рукав намотается на вращающуюся заготовку, можно остаться без руки.

Важно следить за состоянием электропроводки. При малейшем запахе горелой изоляции нужно отключить напряжение и найти источник. Резцы перед началом работ тщательно осматриваются на предмет трещин. Если таковая выявлена, использование инструмента запрещено.

Очень важно! Ни в коем случае нельзя подходить к станку в нетрезвом состоянии. Даже небольшая доза алкоголя или похмельный синдром, снижают внимательность. По статистике 70% людей, оставшихся без конечностей в результате травмы на производстве, были в состоянии алкогольного опьянения или страдали похмельным синдромом.

Обслуживание самодельного агрегата: какие действия обязательны к выполнению

После каждого использования станка его нужно начисто обмести, чтобы не осталось пыли и стружки. После этого все вращающиеся детали смазываются.

Перед включением агрегата он осматривается визуально, на предмет нарушения изоляции электропроводки, нормального вращения подшипников. Обязательно кратковременное включение без зажатой заготовки – «вхолостую».

Профессиональные токарные станки заводского производства: стоимость оборудования

Стоимость таких агрегатов заводского производства довольно высока. Рассмотрим цены на некоторые модели, представленные на российском рынке по состоянию на январь 2018 года:

Марка, модель	Диаметр заготовки (max), мм	Скорость вращения, об/мин	Вес агрегата, кг	Стоимость, руб.
ML 110×125 Vs (винторезный)	110	400÷3600	13	28 000
	180	100÷2500	33	48 000
	300	50÷2500	38	53 000
	300	5000	6.3	10 100
	250	500÷3500	27	14 000

Заключение

Если домашний мастер имеет образование токаря или хотя бы подобные навыки, токарный станок в хозяйстве будет полезен. Он поможет сэкономить на приобретении некоторых деталей для механических устройств, полировке или даже покраске. На нем изготавливают и для табуретов или столов. Как стало ясно из статьи, изготовить такой агрегат своими руками не так уж и сложно. Нужно лишь быть внимательным к схемам и соблюдать определенные правила.

А напоследок о том, как выбрать токарный станок – видео короткое, но увлекательное и поучительное. Приятного просмотра!

Благодаря токарным станкам по металлу человек получает возможность изготовить некоторые детали самостоятельно. Не всегда есть возможность купить деталь для автомобиля или спецтехники.

И чаще всего не потому что денег не хватает, просто если речь идет о старой советской спецтехнике или продукции автопрома, многие модели уже не выпускаются. Но тем не менее, это не лишает пользователя возможности ими пользоваться. Токарные станки по металлу своими руками дают возможность в домашних условиях делать все что вам нужно.

Зачем покупать токарный станок по металлу, если его можно сделать самостоятельно. Это не так сложно, а все что вам потребуется - наличие чертежей, немного терпения и старая электротехника. Давайте рассмотрим, как сделать такое оборудование самому.

ТВ 16 токарно-винторезный

В принципе работы любого токарного станка лежит обработка детали при ее вращении. Таким образом резак вставленный в плоскость вращения, при контакте с заготовкой будет удалять лишние элементы. Такое оборудование поддается автоматизации, благодаря чему оператор получает возможность для следующего:

1. Выполнять продольное точение цилиндрической заготовки с гладкой или ступенчатой поверхностью;
2. Обрабатывать уступы или канавки в будущей детали;
3. Выполнять проточку наружных или внутренних поверхностей конической формы;
4. Осуществлять нарезку резьбы, как внутренней, так и наружной при помощи резца или сверла;
5. Делать развертку или зенкерование отверстий металлической заготовки;
6. Отрезать лишние части или прорезать канавки;
7. Выполнить накатку рифлёной поверхности заготовки.

Главным назначением в применении токарного станка по металлу является обработка валов, втулок или дисков. Таким образом человек получает возможность из заготовки сделать ось, маховик, звездочки, различные вкладыши, прочее. Также на универсальном токарном станке можно выполнять обработку корпусных деталей.

Есть определенная классификация токарного оборудования. Они делятся следующим образом

1. По токарному признаку. Существует целых 9 подгрупп, при делении оборудования таким образом.
2. Размерному ряду. Классификация выполняется в зависимости от диаметра заготовки, которую вы будете обрабатывать.
3. Уровню специализации. В зависимости от профиля выполняемых работ и возможностей оборудования.
4. Классу точности станка.

Самыми известными и применяемыми для домашней мастерской являются токарно-винторезные станки.

Они получили свою популярность еще в советские годы, когда на них обучали молодое поколение обрабатывать металлические детали. Основное назначение станков этой группы, как раз подготовка специалистов для работы с более сложным оборудованием.

Это подразумевает простоту работы и освоения станка. А также высокий уровень безопасности и минимальные требования к технике безопасности при работе оператора.

Сейчас подобное оборудование выпускают современного образца. У таких моделей повышенный функционал, рассчитанный для работы предприятия, следовательно, подобное оборудование нецелесообразно устанавливать у себя дома.

Это будет дорого - нет смысла переплачивать за функционал, которым вы никогда в своей жизни не воспользуетесь.

Старые станки ТВ-16, которыми оборудовались практически все кабинеты труда и производственные мастерские для обучения специалистов в учебных заведениях, идеально подойдут для дома. Проблема заключается в том, что достать такое оборудование даже с резервации очень проблематично.

Можно конечно, купить по фото на Авито, но вы купите с рук, и не факт, что станок прослужит у вас долго, после старого хозяина.

Лучше всего сделать его самостоятельно, тем более, ничего сложного в этом нет. Потребуются инструменты и материалы, которые достать не проблема. Соорудив станок по металлу своими руками, вы не только получите оборудование для работы с заготовками, но и сэкономите массу средств на покупке и услугах токарей.

Как устроен станок - важные конструктивные элементы

Схема конструкции.

У любого оборудования обязательно есть базис, без которого функционировать оно не будет. В токарно-винторезном станке, такими конструктивными элементами являются:

1. Передняя и задняя бабки;
2. Станина или рама, которая является основой для оборудования;
3. Электропривод;
4. Центры управления - ведомая и ведущая части станка;
5. Подручник, куда оператор будет упирать режущие инструменты для обработки детали.

Сюда же можно включить заземление и защитный экран. Первое обеспечит вам безопасность от поражения электрическим током, а второе защитит от попадания стружки в лицо.

Агрегат будет устанавливаться на специальной станете. Если вы самостоятельно изготавливаете данное оборудование, такой станиной является рама.

Совет: лучше всего подобрать для основы качественный и прочный металл. Чем крепче станина, тем надежней будет фиксироваться оборудование. Это исключает дребезжание токарно-винторезного агрегата.

Вдоль рамы будет установлена задняя бабка. Это устройство является подвижным. Передняя - неподвижная. Она связывается ременной передачей с приводом, который и заставляет заготовку двигаться.

У токарно-винторезного оборудования центр, является ведущим, будет соединять двигатель вместе с передаточным для вращения устройством. Сам электропривод лучше всего установить на станине. В домашних условиях для создания станины лучше всего подойдут прочные металлические уголки, профили. Вам также потребуется несколько деревянных брусков, которые будут устанавливаться в качестве подставки, чтобы устранить вибрации оборудования.

Тут важно не столько что вы будете использовать, сколько устойчивость готовой рамы. В качестве электропривода подойдет мотор, лучше всего, чтобы он был из-под стиральной машины высокой мощности.

Запитываться вся установка будет напряжением 380В, поэтому вам обязательно будет провести в гараж провода способные обеспечить это требование. Также нужен будет старый стол, который будет подставкой для станка. Лучше всего выбрать крепкий стол из древесины или металла.

Передача оборотов на валы может выполняться при помощи цепной, фрикционной или ременной передачи. Ремень лучше всего подойдет, потому как является самым эффективным, простым и надежным видом.

Особенности конструкции токарно-винторезного станка своими руками

Общий вид самодельного станка.

Не сложно изготовить в домашних условиях самодельный токарный станок. Главное соблюдать ряд правил, которые помогут вам это сделать. Первым делом следует заместить ведомы и ведущие центры оборудования на одной оси. Таким образом пользователь удаляет вибрации, которые могут возникать в процессе обработки металлических заготовок.

Важно! При использовании оборудования с одним ведущим центром нужно устанавливать специальный кулачковый патрон либо же планшайбу.

Благодаря этим элементам у пользователя получится закрепить деталь для дальнейшей обработки режущими инструментами.

Важно! Ни в коем случае не следует устанавливать движки в качестве электропривода коллекторного типа.

Если не обеспечить такой агрегат дополнительной противодействующей нагрузкой, вращательный момент будет слишком сильным. Вытачивать что-либо при таких оборотах не получится. Кроме того, деталь может просто вылететь из зажимов, которые не обеспечат достаточной силы прихвата.

Таким образом можно не только повредить саму заготовку, но и хорошо пострадать при попадании ее в человека. Для этой цели используйте асинхронный двигатель. Суть его работы в том, что даже при увеличении или уменьшении нагрузки, частота вращения, передаваемая на валы меняться не будет.

Такой агрегат позволит оператору выполнять обработку деталей следующих габаритов:

1. Толщина - 10 см;
2. Ширина - до 70 см.

Задняя бабка - это уникальная конструктивная часть станка, где монтируется ведомый центр. Он может быть неподвижным или динамическим. Чтобы передвигать его используется элементарный болт. Подкручивая или раскручивая, бабка будет двигаться по направлению, нужному оператору.

Прежде чем устанавливать такой болт, смажьте его машинным маслом, для более лучшего и комфортного скольжения. Только потом его допустимо вставлять в резьбу, которая предназначена для передвижения задней бабки установки.

Для работы по созданию станка из подручных средств, потребуется несколько простых инструментов, который найдутся у каждого человека

1. Электросварка;
2. Болгарка;
3. Станок для шлифовки;
4. Дрель с набором сверл;
5. Гаечные ключи;
6. Инструменты измерения - штангенциркуль вместе с рулеткой или линейкой;
7. Ручка, карандаш или маркер для разметки.

Первым делом стоит продумать чертеж, а потом уже приступать к монтажу.

Проектировка будущего изделия

Чертежи с размерами.

1. Длина - до 115 см;
2. Ширина до 62 см;
3. Высота оси оборудования 18 см.

Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы.

Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.

От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.

Создаем токарный станок на базе электромотора

Теперь давайте рассмотрим последовательность сборки домашнего токарного станка по металлу.

1. Изготавливаем раму. Мы, согласно чертежу, обрабатываем швеллер или уголок профиля. Вымеряем и обрезаем ненужное. При помощи сварки надежно завариваем станину, так чтобы получился ровный прямоугольник.
2. Монтаж реек и бабок. На него будет монтироваться рейка с задней бабкой, с одной стороны. И привариваться передняя бабка с другой.
3. Монтаж привода. С тыльной стороны рамы, устанавливается электродвигатель. Ставиться он как можно ближе к передней бабке, чтобы при помощи валов и ремня можно было практично обеспечить возможность передачи вращения на рабочую часть.
4. Установка подручника. Когда предыдущий этап пройден - ставим подставку для инструментов. Она не приваривается, а делается подвижной при помощи гаек и болтов. Передвижение подручника должно осуществляться по направлению перпендикулярно заготовке.
5. Установка защитного кожуха и накидывание ремня на валы передачи.
6. Подключение двигателя к сети и заземление.
7. Визуальный осмотр на правильность сборки и пробный запуск.

Совет: Чтобы лучше понимать, как сделать станок - смотрите видео ниже.

Вас можно поздравить - домашний токарный станок готов. Теперь можно без особых усилий изготавливать любые нужные детали из металла на спецтехнику или автомобиль. Также вы теперь сможете самостоятельно ремонтировать те или иные запчасти транспортного средства или бытового инструмента.

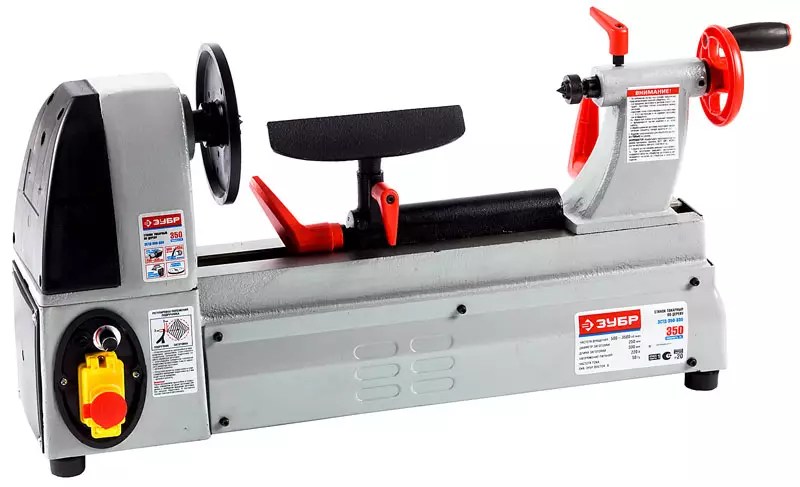

Сейчас можно купить токарный станок по дереву и по металлу на любой вкус (и за любую стоимость). Конечно же, добавляют к станку множество самых современных и дополнительных функций (которые чаще всего и не нужны).

Не спорю токарный станок – весьма нужная и полезная вещь для мастерской, но в 90% случаев он не стоит потраченных на него денег.

Мы же хотим вам помочь сэкономить ваши финансы. Ради чего покупать модель с множеством ненужных функций, если можно сделать самостоятельно стандартную простую модель?

Токарный станок по дереву материалы

Сама конструкция состоит из следующих частей (смотрите на рисунке)

1. Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.
2. Поперечная П — образная балка.
3. Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
4. Токарный патрон.
5. Опора для задней бабки.
6. Элемент что крутится.
7. Упор для заготовки или инструмента.
8. Упор для подручника.
9. Направляющие балки.
10. Угол, стойка или опора для задней бабки.
11. Обойма.
12. Металлическая пластина под упор.
13. Деталь поперечной направляющей.
14. Винтики для закрепления.
15. Опорная ось.

Токарный станок по дереву пошаговая инструкция

Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.

Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).

Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.

Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.

В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис.)

Упор (№5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.

Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).

Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).

Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.

Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.

Токарный станок по дереву видео

Токарный станок по металлу материалы

Для изготовления такого инструмента вам будет необходимо:

• Лист металла;
• П — образные балки из металла;
• Полоски из стали;
• Углы из стали;
• Электрический двигатель;
• Передаточный механизм;
• Несколько гаек и болтов для скрепления;
• Болгарка;

Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.

Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.

Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту. Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.

Токарный станок по металлу пошаговая инструкция

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения (или можно сделать «карманные» модели).

Токарный станок по металлу видео

Рачительные хозяева, привыкшие выполнять все работы по дому своими руками, рано или поздно приходят к выводу, что в арсенале домашней мастерской не хватает самодельного токарного устройства для обработки металлических заготовок. Человек, который однажды пользовался таким оборудованием, долго хвастается перед товарищами, как легко и непринуждённо на таком станке из бесформенной железяки получается аккуратная деталь, изготовленная самостоятельно.

Естественно, можно приобрести готовое изделие в магазине, но оно не всем по карману и поэтому многие принимают решение об изготовлении токарного оборудования по металлу своими руками. Но для этого домашний умелец должен разбираться с принципом работы и устройства такого оборудования и подготовить все расходные материалы . Также понадобится минимальный комплект инструмента ну и, конечно, желание заниматься не самой простой работой самостоятельно.

Для чего нужен самодельный токарный станок?

Нет ни одного настоящего хозяина, который не желал бы заполучить в своём арсенале компактный, надёжный, а самое главное недорогой станок для обработки металла. Такое оборудование позволяет выполнять множество, как простейших, так и сложных операций связанных с изготовлением металлических деталей, начиная расточкой отверстий и заканчивая преданием болванкам из металла необычных форм.

Конечно, если финансовое положение позволяет, то можно не заморачиваться над изготовлением токарного станка своими руками. Однако заводское оборудование имеет внушительные габариты , и поместить его в гараже или небольшом подсобном помещении будет проблематично. Поэтому единственно правильным решением является изготовление металлообрабатывающего оборудования своими руками по своим размерам, которое будет соответствовать всем предъявляемым требованиям.

Самодельно собранный станок для обработки металлических изделий, который будет изготавливаться, с учётом всех особенностей его использования будет обладать простым управлением, не занимать много полезного пространства в помещении и отличаться простой и в то же время надёжной работой. На таком токарном станке по металлу можно с лёгкостью обработать любые заготовки небольших размеров из стали.

Конструкция и принцип работы токарного станка

Перед началом сборки металлообрабатывающего оборудования своими руками важно ознакомиться с основными узлами и механизмами токарного станка по металлу. В конструкцию простейшего оборудования обязательно входят следующие элементы:

Составные части самодельного токарного станка размещаются на станине. В случае с агрегатом, собираемым своими руками – это металлическая рама. Вдоль рамной основы происходит передвижение задней бабки. В свою очередь, предназначением передней бабки является размещение базового механизма, вращающего оборудование. При этом данный элемент имеет неподвижную конструкцию. На станине устанавливается передаточный механизм соединяющий ведущий центр с электрическим мотором. Через данное центральное устройство выполняется передача вращательного движения металлической заготовке подлежащей обработке.

Станину токарного станка по металлу, собираемого своими руками, в большинстве случаев изготавливают из деревянных брусков . Помимо древесины, можно использовать металлические уголки или стальные профиля. Материал, из которого будет изготовлена рама, особого значения не имеет, главное, чтобы центры оборудования надёжно и неподвижно крепились на основе.

На самодельное металлообрабатывающее оборудование можно устанавливать практически любой электродвигатель даже с незначительными показателями мощности. Однако важно понимать, что мотор слабой мощности, может, не справится с вращением громоздких металлических заготовок с нужной скоростью, что приведёт к снижению качества проводимых работ. Маломощные двигатели лучше использовать, если на токарном станке планируется обрабатывать детали из древесины.

Сообщение вращательного движения от электродвигателя к основному узлу станка происходит посредством фрикционного, ремённого или цепного типа передачи. При этом ремённая передача считается самой популярной, так как имеет небольшую стоимость при высокой надёжности. Хочется отметить, что некоторые домашние умельцы собирают оборудование, в котором передаточный механизм не предусмотрен, а рабочий инструмент закрепляется непосредственно на валу электродвигателя.

Особенности самодельных станков

С целью предотвращения повышенной вибрации обрабатываемой заготовки из металла важно соблюсти, чтобы ведущая и ведомая конструкция центра размещалась на одной оси. Если планируется сборка станка своими руками только с ведущим центром, то необходимо заблаговременно предусмотреть установку специального кулачкового механизма – патрон или планшайбой.

По советам опытных специалистов установка на самодельных агрегатах обработки металла коллекторных электродвигателей не рекомендована. В таких устройствах может происходить самопроизвольное увеличение оборотов при отсутствии рабочей нагрузки, что, в свою очередь, приводит к вылету заготовки из крепёжных элементов и возможному травмированию человека работающего за станком. Деталь, вылетающая на большой скорости, может нанести множества вреда в замкнутом пространстве домашней мастерской.

Если же по каким-либо причинам монтаж электродвигателя коллекторного типа неизбежен, то обязательно нужно установить специальный понижающий редуктор. Благодаря такому механизму можно полностью предотвратить бесконтрольный разгон оборудования при отсутствии нагрузки на обрабатываемую деталь.

Самым практичным, удобным и недорогим для токарного станка по металлу, собираемого своими руками, считается электрический мотор асинхронного типа. Такой двигатель имеет высокую устойчивость во время нагрузки без изменения частоты вращения , что позволяет обеспечить высокое качество обрабатываемых металлических заготовок, ширина которых не превышает 100 мм. В целом же конструкцию и мощностные параметры электрического мотора необходимо подбирать таким образом, чтобы деталь, подлежащая обработке, получала необходимое усилие при вращении.

Механизм ведомого центра, располагаемый на задней бабке, может иметь как неподвижную, так и вращающуюся конструкцию. Для его изготовления используют стандартный болт, который затачивается конусообразной формой на резьбовом участке изделия. Подготовленная деталь смазывается моторным маслом и монтируется во внутренней резьбе заблаговременно, вырезанной в задней бабке. Болт должен обладать свободным ходом примерно в 25–30 мм. Благодаря вращению болта происходит прижим обрабатываемой заготовки между центральными механизмами.

Процедура сборки токарного оборудования

Самым лёгким в изготовлении своими руками считается металлообрабатывающий станок лучкового типа. Использование такого самодельного оборудования позволяет вытачивать металлические и деревянные изделия, а также при небольшом усовершенствовании затачивать ножи и другие режущие инструменты. Очень полезно такое оборудование, если предстоит ремонт автомобиля или другого движущегося транспорта. При этом сама процедура сборки предусматривает ряд несложных работ .

Самодельная конструкция токарного станка по металлу, собранная своими руками, может использоваться не только по своему прямому назначению, но и в других бытовых нуждах. Можно на одну из подвижных частей, подсоединённых к валу электрического двигателя, установить шлифовальный круг и точить на нём различный инструмент либо выполнять шлифовку или полировку поверхностей.

Выбор силового оборудования

Рама самодельного оборудования по возможности должна монтироваться на металлической основе путём надёжного скрепления со станиной. После этого нужно установить все отдельные узлы и механизмы токарного агрегата, которых не так уж и много. На следующем этапе переходят к работе с силовым узлом оборудования. В первую очередь нужно выбрать электрический двигатель соответствующих параметров. Так как речь идёт об обработке металла – достаточно прочного материала, то и мотор должен быть мощным:

• при обработке мелких металлических деталей достаточно мотора мощностью от 0,5 до 1 кВт;
• для обточки более крупных заготовок лучше использовать двигатель 1,5-2 кВт.

Для самодельного металлообрабатывающего оборудования подойдёт двигатель от старой швейной машины или с любого другого ненужного бытового прибора. Выбор зависит от того, что найдётся в домашней мастерской или обойдётся недорого при покупке в магазине. К электромотору подсоединяется пустотелый вал из стали или как его называют – головка шпинделя. С этой целью используется ремённая или любая доступная передача. Вал подсоединяется к шкиву, закреплённому на шпонке. Шкив понадобится для размещения на нём рабочей части инструмента.

Подключение силовых механизмов выполняется либо собственноручно, либо обращаются за помощью к специалистам. При этом опытный электрик сделает все быстро и качественно, а у владельца станка будет полная уверенность в безопасности использования электрических деталей токарного станка. После окончания сборочных работ оборудование готово к использованию. Также в случае необходимости человек может расширить функционал оборудования .

Изготовив станок для обработки металлических деталей своими руками, человек получит незаменимого помощника в домашней мастерской. А учитывая многофункциональность такого оборудования, каждый желающий сможет отточить свои навыки в слесарном деле. Самостоятельно изготовленный станок будет отвечать всем предъявляемым к нему требования и не будет занимать много места в доме или гараже.

Несмотря на большой ассортимент оборудования заводского изготовления, его использование в быту, как правило, неудобно или нецелесообразно. Внушительные габариты (и вес), разнообразие функций (некоторые из них вряд ли будут востребованы «домашним умельцем») и ряд других моментов – все это наводит на мысль о том, имеет ли смысл тратиться на приобретение токарного станка по металлу? Тем более что цена самой дешевой настольной модели порядка 46 800 рублей.

С тем, как сделать токарный станок с нуля, своими руками, подробно и разберемся, далее – рекомендации по выбору материалов и порядку сборки станка. Именно полезные советы и примеры чертежей, так как изготовление чего-либо своими руками – процесс творческий; следовательно, «жестких» стандартов быть просто не может. Приведенная схема комплектации – всего лишь напоминание об .

Конструкцию токарного станка для домашнего использования целесообразно несколько упростить. Какие-то составные части можно модернизировать (видоизменить), а от чего-то и вообще отказаться. К примеру, сложной автоматики, коробки подач с ее шестернями и ЭМФ. Да и подвижный элемент задней бабки – пиноль – вряд ли имеет большое значение для самодельного токарного станка.

Выбор материалов

Встречаются разнообразные советы, в том числе, что для изготовления отдельных элементов станка можно использовать древесину в виде доски и бруса. Аргументация – такая сборка не представляет больших проблем и выполняется сравнительно быстро.

Хочется заметить, что они возникнут, но потом, и весьма ощутимые. «Деревянный» станок долго не прослужит. Проще говоря, работать он будет, но вот о точности выполнения операций придется забыть. Токарная модель оборудования даже заводского изготовления требует не только тщательной настройки, но и систематического контроля состояния. Малейшее изменение геометрии тех же салазок приведет к тому, что обработка детали превратится в «издевательство» над образцом. Древесина постоянно то разбухает, то ссыхается. О каком плавном перемещении каретки, совпадении осей центров и тому подобное можно вести речь? То же касается и станины. Динамические нагрузки быстро приведут к расшатыванию основания (рамы, стола или иной составной части).

По какому бы чертежу не производилась сборка бытового токарного станка, для изготовления всех конструктивных элементов однозначно следует использовать металлоизделия (трубы, швеллер или уголок). Сложнее – да, надежнее и долговечнее – несомненно. Все остальные варианты – пустая трата времени и усилий.

Порядок сборки станка

Изготовление любого механизма (установки, агрегата) своими руками – дело творческое. Каждый мастер ориентируется на круг задач, которые ему придется решать с помощью самодельного оборудования, наличие свободного пространства в гараже (сарае, пристройке) и так далее. Но если понять алгоритм действий, то собрать токарный станок бытового применения будет несложно. Вот некоторые самодельные образцы.

Если читателя вполне устроит простейшая модель, и нет желания тратить время на конструирование, автор предлагает обратить внимание на станок, в основе которого – электродрель. Здесь каких-либо дополнительных пояснений не требуется.

Понятно, что функционал такой установки ограничен. В первую очередь по причине того, что зажать в патроне получится лишь или сверло. По сути, токарным станком такую самоделку можно назвать условно.

А вот с изготовлением более «серьезного» оборудования стоит разобраться подробнее.

Рама стола

Необходимо определить, сможет ли имеющийся (например, в гараже) верстак выдержать дополнительную нагрузку. Если предполагает изготовить токарный станок маломощный, для обработки небольших деталей, то рабочего стола вполне хватит. При сборке рамы нужно учесть два момента.

Первый – на ножки стола необходимо наварить пятаки. Если мобильность станка не требуется, то есть его не предполагается регулярно переносить, имеет смысл выдолбить в бетонном полу ямки, установить раму и залить снова бетоном. Цель – обеспечить максимальную устойчивость конструкции в процессе металлообработки.

Второй — не следует излишне утяжелять установку использованием в качестве столешницы толстой стальной плиты, тем более что речь не идет о мощном оборудовании. Достаточно станину токарного станка приварить к раме. Прочность будет обеспечена.

Необходимо проверить соответствие верхнего среза опорной рамы горизонтальной плоскости. И только после приведения конструкции в норму этот рабочий этап можно считать законченным.

Станина

Здесь все просто – по размерам сваривается опорная рама токарного станка (швеллер или уголок).

Привод

Здесь придется выбирать один из двух вариантов:

• Если шпиндель (зажим, патрон) решено закрепить на валу двигателя, то как менять число его оборотов? А это делать придется, в зависимости от твердости обрабатываемого образца. Можно, к примеру, установить движок от швейной эл/машинки б/у (регулировка скорости предусмотрена). Только вот мощность такого токарного станка будет минимальной, следовательно, и возможности ограничены.

• Любой эл/двигатель характеризуется частотой вращения вала (ротора). Понятно, что регулярная замена движка на другой в процессе работы невозможна. Следовательно, придется подумать о том, как изменять передаточное число привода. Простейшее решение – переустановкой ремней шкивов, закрепленных на валу промежуточном, то есть использовать этот тип передачи.

«Народные умельцы», ориентируясь на такую методику, делают своими руками станки на 10 – 12 скоростей. Удобство в работе с разнородными материалами обеспечено, а заниматься поиском комплектующих, составлением схемы автоматики и ее сборкой не придется.

Есть и еще один аргумент в пользу такого инженерного решения. Основное усилие, присутствующее в станках, собранных своими руками – вдоль оси вала. А вот эл/двигателей любой модели рассчитываются на нагрузку «перпендикулярную».

Если в станке не предусматривается ременная передача, нужно быть готовым к частому его ремонту. Причина – разрушение опорных деталей движка. Существует возможность этого избежать, но такая модернизация требует отдельного рассмотрения (есть несколько вариантов) и значительно осложнит процесс конструирования.

Что учесть при сборке

Для такого регулирования целесообразно устанавливать на токарный станок двигатель мощностью в пределах 0,75 – 1,5 кВт.

Изделия коллекторного типа лучше не использовать. Особенность таких двигателей в том, что при снижении нагрузки (например, в момент отведения резца) скорость вращения ротора существенно повышается. Возможный результат спрогнозировать несложно – вылет заготовки и травмирование мастера.

Как правило, токарные станки своими руками собираются для работы с небольшими «болванками» – длиной до полуметра и диаметром не более 12 – 14 см. Для подобных моделей лучшими считаются двигатели асинхронные (рекомендуемая мощность указана). Стабильность числа оборотов будет обеспечена, да и резкие перепады величины частоты вращения исключены.

Особенности изготовления остальных конструктивных элементов

Лучше (если имеется возможность) отдельные комплектующие взять от списанного оборудования. Даже при необходимости переделки это проще, чем изготавливать с нуля. Вот некоторые варианты мы и рассмотрим.

Салазки

Выточить из прутка и сложно, и нецелесообразно. Прочность не будет соответствовать требованиям. Проще использовать готовые элементы. Например, стойки амортизаторов.

Пиноль

Нередко в самодельных токарных станках задний упор делается фиксированным. Можно использовать обычный болт, предварительно заострив торец его ножки.

Резцедержатель

Автор использовал 2 металлические пластины 4 мм. Чтобы инструмент надежно фиксировался и быстро переустанавливался, по центру нижней приваривается ось с резьбой, в верхней – отверстие соответствующего диаметра. Для зажима резца – гайка с «ручкой». Перекос верхней пластины при затягивании исключается, так как по ее углам высверливаются еще отверстия, а к нижней (под ними) привариваются вертикальные стойки (отрезки прутка). В результате «зажимная» пластина перемещается строго вниз/вверх.

Собирая токарный станок, правильнее ориентироваться на перспективу. В быту приходится обрабатывать не только заготовки из металла, но и из других материалов – пластиков, оргстекла, древесины. Вывод напрашивается однозначный – если уж своими руками и делать токарное оборудование для домашнего использования, то необходимо стремиться к его универсальности. В частности, к возможности изменения скорости вращения шпинделя в большом диапазоне.

• древесина – 700 – 2 400;
• металл – 85 – 940.

Определяясь с габаритами токарного станка, следует ориентироваться на размеры заготовок, которые предполагается обрабатывать. Конкретные рекомендации по этому пункту бессмысленны, а вот напомнить основные параметры маломощного промышленного оборудования стоит (в мм).

• Длина – 1 150.
• Ширина – 600 – 620.
• Высота оси шпинделя – порядка 180. Это позволит обрабатывать заготовки сечением до 175 мм.

Чтобы токарный станок был действительно «рабочим», перед составлением его чертежа желательно ознакомиться с основными характеристиками любительских моделей промышленного изготовления. Линейные параметры – не главное. Есть еще и такие показатели, как размер суппорта и пределы его перемещения, расстояния между центрами, скорость подачи и так далее. Это существенно облегчит выбор оптимального варианта станка для сборки своими руками.

Особое внимание следует уделить совпадению центров шпинделя (зажимного патрона) и пиноли. Их должна соединять горизонтальная прямая. Невыполнение данного условия приводит к появлению люфтов, биений заготовки в процессе металлообработки. Как результат – ее повреждение. Плохо, но не критично. Если под рукой много «железа», можно и заменить. Но вот перспектива постоянно приобретать новые резцы (а они в таком самодельном станке будут «лететь» непременно и довольно часто) вряд ли кого устроит.

В процессе сборки неизбежно возникнут вопросы, как лучше сделать своими руками «то или это». Автор советует в случае затруднения посмотреть имеющиеся в интернете фотографии токарных станков – и заводских, и самодельных. Приемлемое решение обязательно найдется.

Удачи в конструировании и металлообработке!
