Сопротивление датчика абс. Пошаговая инструкция по проверке датчика ABS. Как работает датчик

13.11.2020

Как только включается питание автомобиля, на его панели должна загореться сигнальная лампа с надписью «ABS», означающей включение автоматического тест-контроля электронного блока и других устройств. Если система исправна, надпись погаснет при начале движения или после самодиагностики. В этой статье я расскажу, как работает система абс, как проверить датчик абс, какие бывают неисправности.

С появлением новой тормозной системы повысилась безопасность автомобиля при экстренном торможении. Систему стали устанавливать в 70-х годах. В систему ABS входит блок управления, гидравлический блок, колесные тормозные механизмы и сенсорные датчики числа оборотов.

Основное устройство АБС – блок управления. Именно он принимает сигналы от сенсорных датчиков в виде числа оборотов колес и дает их оценку. Полученные данные анализируются и системой делается вывод о степени скольжения колес, об их замедлении или ускорении. Обработанная информация поступает в виде сигналов на магнитные клапаны гидравлического блока, который выполняет задачу управления.

От главного тормозного цилиндра (ГТЦ) поступает давление, обеспечивающее появление нажимного усилия в тормозных цилиндрах суппортов. Благодаря нажимному усилию тормозные колодки прижимаются к тормозным дискам. Независимо от ситуации и усилия нажатия водителем на педаль тормоза, давление в тормозной системе будет оптимальным. Достоинства системы в том, что анализируется каждое колесо и выбирается оптимальное давление, тем самым препятствуя блокировке колес. Полное торможение происходит за счет давления в системе тормозного привода, регулируемое ABS.

В этом состоит принцип работы АБС. На машинах с задним и полным приводом стоит лишь один сенсорный датчик, который находится на дифференциале задней оси. Информация о возможности блокировки берется с ближайшего колеса, а команда о необходимом давлении передается всем колесам.

Устройство, управляющее магнитными клапанами, может работать в трех режимах:

При открытом впускном клапане и закрытом выпускном, устройство не препятствует возрастанию давления.
Впускной клапан получает соответствующий сигнал и остается закрытым, давление при этом не меняется.
Выпускной клапан получает сигнал о снижении давления и открывается, при этом впускной клапан закрывается, а давление снижается, так как включается обратный клапан.

Благодаря этим режимам понижение и повышение давление происходит по ступенчатой системе. Если возникают проблемы, система АБС деактивируется, и тормозная система работает без ее участия. На приборной панели соответствующий индикатор выдает о проблемах с ABS.

Проверка датчика

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта. Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.

Затем проверяется колесо и проверяется сопротивление, оно должно меняться, в этом случае датчик исправен. Если при осмотре обнаружены обрывы, их надо починить. Разрывы надо соединять только с помощью пайки, а не скрутки, чтобы избежать новых разрывов, окисление и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Надо придерживаться этих данных.

Если датчик поломан, надо выяснить, как снять датчик абс, и сделать его замену. При выборе прибора надо прежде всего ориентироваться на качество.

Для полной диагностики датчиков, надо не только проверить тестером контакты самого устройства, но следует также прозвонить всю его проводку. Одной из причин некорректной работы является нарушение целостности проводки. Если устройства работают исправно, то показатели сопротивления такие:

ножка – датчик абс передний правый (7 – 25 Ом);
уровень сопротивления изоляции – свыше 20 кОм;
ножка – датчик abs задний правый (6-24 Ом).

Многие автомобили имеют систему самодиагностики. В них на информационный экран выводятся коды ошибок, которые можно расшифровать с помощью инструкции по эксплуатации.

Какие могут быть неисправности

Если слышится треск при нажатии на педаль тормоза, то это нормально. Такой звук появляется при работе модуляторов. При неисправной ABS индикатор на панели приборов после включения зажигания загорается и не гаснет, продолжает гореть при работающем двигателе.

Можно выделить четыре состояния неисправностей ABS:

Для исправления неполадок надо проверить люфт, давление в шинах, состояние ротора датчиков колеса (гребенки). Если гребенка имеет сколы, ее надо заменить. Сделать проверку состояния устройств и проводов, которые к ним подходят. Если эти меры не помогли, значит причина в электронике. В этом случае для точной диагностики надо получить код.

Видео “Диагностика датчика ABS”

На записи показано, как проходит процесс диагностики датчика ABS автомобиля “BMW”.

Система антиблокировки тормозов присутствует почти на всех современных автомобилях. Это обусловлено высокими требованиями безопасности, так как АБС оказывает реальную помощь в случае экстренного торможения и сложных дорожных условиях. Важными элементами системы выступают датчики, фиксирующие скорость вращения колес. Несмотря на высокую надежность и способность работать длительное время, устройство иногда ломается.

Назначение и принцип работы датчика АБС

Антиблокировочная система появилась на автомобилях в 70х годах, значительно повысив их безопасность при экстренном торможении. ABS состоит из блока управления, гидравлического блока, колесных тормозных механизмов и сенсорных датчиков числа оборотов. Главное устройство системы – это блок управления, в который поступают и обрабатываются сигналы датчиков. Данные анализируются и принимается решение о замедлении или ускорении колес в виде сигнала на клапаны гидравлического блока, выполняющего роль управления.

При сильном нажатии на педаль тормоза датчик определяет, что колесо заблокировано, и посылает сигнал о сокращении тормозного усилия, после чего давление тормозной жидкости падает и колесо разблокируется. При отсутствии разжатия тормозных колодок процесс повторится, пока не будет достигнут необходимый результат. Так, работа АБС представляет собой цикл: торможение – анализ – торможение. Сам датчик контролирует скорость вращения колеса.

Срабатывание системы происходит мгновенно, еще до блокировки колеса, что отображается поступлением сигнала на панель приборов и ощущается характерными толчками в тормозной педали. При возникновении поломки, тормозная система сохраняет работоспособность и работает в обычном режиме.

Признаки неисправности датчика АБС

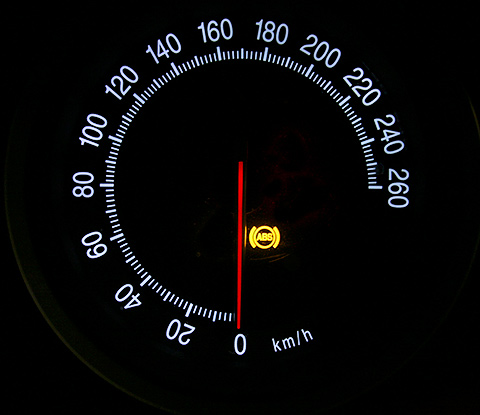

Первый признак неисправности АБС – это горящий индикатор на панели приборов, не затухающий в течении более чем 6 сек после включения зажигания, или не включающийся при движении. Поломка системы распознается при движении автомобиля со скоростью более 25 км/ч. Существует достаточно много проблем, которые могут случиться с антиблокировочной системой, но среди них наиболее часто встречаются следующие:

Обрыв провода датчика ABS или поломка блока контроллера. При этом на панели приборов высвечивается ошибка, система отключается, а сигналы об изменении угловых скоростей не подаются.
Колесный датчик системы вышел из строя. Система при включении проводит самодиагностику и определяет ошибку, но продолжает функционировать. Причиной поломки может быть окисление контактов, плохая подача питания на датчик и замыкание его на массу.
Поступление с дополнительного устройства информации о разных угловых скоростях колес при разном давлении в шинах или разном рисунке протектора, когда колеса по-разному притормаживают.
Механическая поломка элементов – подшипников ступицы, люфт и надлом ротора на датчике колеса. При подобных поломках система не запускается. Сюда же относится и сбой насоса ABS.

Наиболее уязвимый элемент системы – это колесный датчик, который расположен рядом со вращающейся ступицей и полуосью. Воздействие грязи и люфт подшипников ступицы может вывести устройство из строя, полностью заблокировав работу АБС. Вместе с сигналом индикатора на панели приборов, о поломке датчика свидетельствуют следующие признаки:

Бортовой компьютер выдает код ошибки системы АБС.
Отсутствует характерная вибрация и звук при нажатии педали тормоза.
Происходит блокировка колес при экстренном торможении.
Появление сигнала стояночного тормоза, когда тот отключен.

Проверка датчика АБС

При неисправности датчика ABS к блоку управления перестают поступать команды, и система перестает работать, что определяется блокировкой колес при торможении. Возможные неисправности устройства определяются тестером. Для этого необходимы сам тестер, паяльник и пины для ремонта. Пины подключают к разъемам, а прибором производят замеры сопротивления датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивление отсутствует, значит в цепи произошло короткое замыкание, если оно стремится к бесконечности – значит произошел обрыв в цепи. Полная диагностика датчика проводится методом прозвона всей его проводки, так как одной из причин сбоев в работе является нарушение целостности проводов. Исправное устройство имеет следующие показатели:

Сопротивление изоляции – более 20 кОм.
Ножка – датчик ABS передний правый, сопротивление от 7 до 25 кОм.
Ножка – датчик ABS задний правый, сопротивление от 6 до 24 кОм.

Проверку датчиков можно осуществить и в режиме вольтметра. Тест каждого датчика проводят по очереди, используя следующий алгоритм:

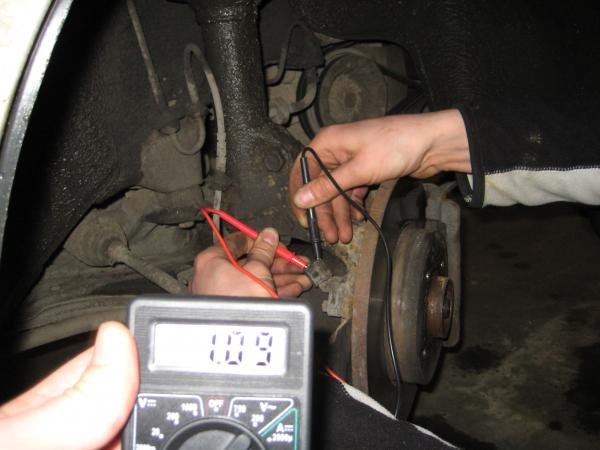

Поддомкратив необходимое колесо, соединяют разъемы ПИН-кабеля с тестером.
Производят вращение колеса с частотой 1 об/сек.

Исправный датчик должен выдавать показания в пределах 0,25-1,2 В. Увеличение частоты вращения колеса должно повышать показатель напряжения. Более информативные сведения при тестировании датчика можно получить при помощи осциллографа, но прибор стоит достаточно дорого, для обслуживания требует наличия специальных знаний и условий.

Ремонт датчика АБС

При обнаружении неисправного датчика АБС, его демонтируют, после чего решают вопрос о замене или ремонте. Стоимость прибора достаточно высокая, и часто его доставки приходится подолгу ожидать, что делает ремонт вполне целесообразным. Работы выполняют в следующем порядке:

1. Датчик разбирают, отрезая ножовкой часть, в которой расположена измерительная катушка. Корпус аккуратно подпиливают по кругу, чтобы не повредить крепеж.

2. Пластмассовый кожух, защищающий катушку, удаляют при помощи острого ножа и сматывают обмотку с каркаса.

3. Наматывают новую катушку проводом такого же диаметра. Для этого подходит обмотка реле РЭС-8. Количество обмоток должно обеспечивать необходимый показатель сопротивления – 0,92-1,22 кОм. Работы производят очень бережно, так как проволока достаточно тонкая, и при ее обрыве процесс начинаю заново.

4. Концы проводов припаивают к выводам, и качественно изолируют катушку от влаги при помощи силиконового или воскового герметика.

5. Датчик собирают, восстанавливая старый корпус. При критическом разрушении оболочки, ее изготавливают самостоятельно из корпуса электролитического конденсатора, подходящего по размеру, и эпоксидного клея. Внизу корпуса проделывается отверстие для штока катушки. После помещения туда обновленной детали, производят заливку клея.

6. После высыхания клея оболочку конденсатора снимают, а крепление датчика приклеивают на прежнее место.

7. После окончания ремонта корпус датчика обтачивают наждачной бумагой для точной подгонки к гнезду. В процессе установки соблюдают следующие правила:

Сердечник устройства располагают параллельно зубцам ответного диска и контролируют, чтобы он не перекрывал пару соседних зубцов;
Между зубцом и сердечником оставляют зазор 0,9-1,1 мм.

По окончанию установки проводят проверку работоспособности системы, запустив двигатель, и убедившись в том, что индикатор ABS гаснет спустя 6 сек после старта.

Замена датчика АБС

Процедура замены датчика достаточно проста, и на специализированном СТО стоит не слишком дорого. Самостоятельная замена устройства также вполне возможна. Для этого после покупки качественной детали выполняют следующие действия:

При помощи домкрата приподымают соответствующее колесо, чтобы обеспечить доступ к датчику.
Определяют расположение устройства и метод его демонтажа.
Откручивают болт, удерживающий устройство в рабочем положении.
Датчик снимают и визуально исследуют на повреждения.
Устанавливают новый датчик.
Правильно подключают все электрические соединения.
Фиксируют устройство болтом, открученным ранее.
После окончания установки необходимо проехать на автомобиле и протестировать работу системы.

Наличие в транспортном средстве ABS в разы повышает безопасность движения. Постепенно детали авто изнашиваются и могут прийти в негодность. Зная, как проверить датчик АБС, водитель может вовремя определить и устранить неисправность, не прибегая к услугам специалистов автомастерской.

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

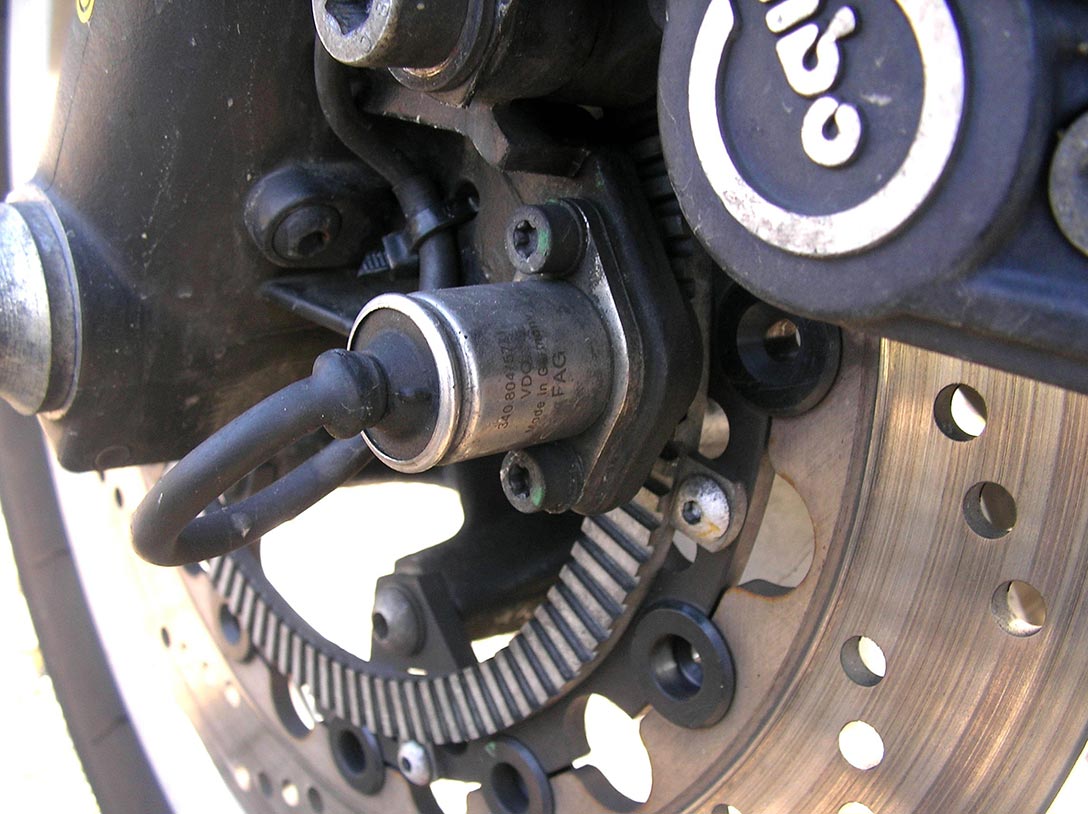

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Это интересно! Опытные водители на машинах, не оснащённых антиблокировочным устройством, при непредвиденном торможении на сложном участке дороги (мокрый асфальт, гололёд, снежная кашица) воздействуют на педаль тормоза рывками. Этим способом они избегают полной блокировки колёс и не позволяют машине уйти в занос.

Устройство ABS

Антиблокировочное устройство состоит из несколько узлов:

Измерителей скорости (ускорения, замедления);

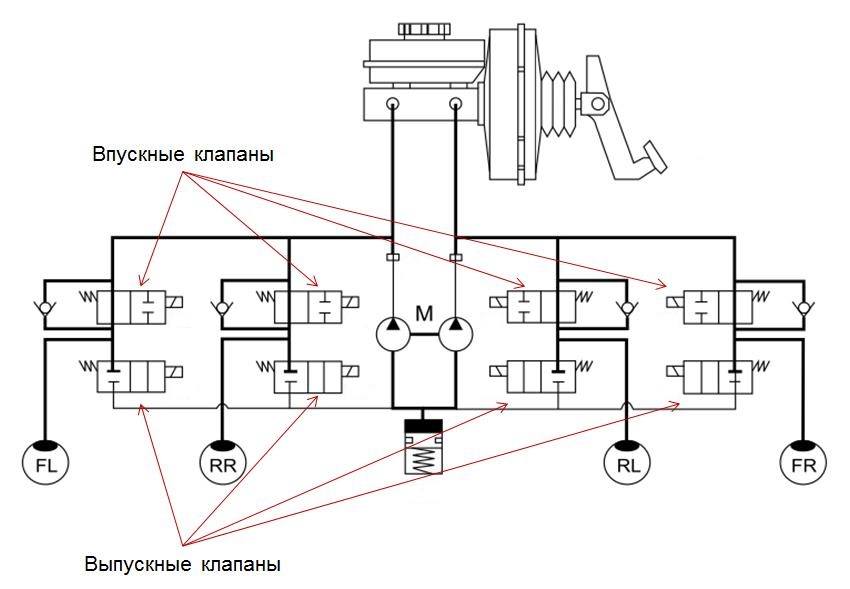

Управляющих магнитных заслонок, входящих в состав модулятора давления и размещённых в магистрали системы торможения;
Электронной системы контроля и управления.

Импульсы от датчиков поступают в контрольный блок. При непредвиденном снижении скорости или полной остановке (блокировке) какого-либо колеса блок посылает команду нужной заслонке, понижающей давление жидкости, которая поступает в суппорт. Таким образом тормозные колодки ослабевают, и колесо возобновляет движение. При выравнивании скорости колеса с остальными клапан закрывается, и давление во всей системе выравнивается.

Общий вид системы ABS в автомобиле

На новых автомобилях процесс срабатывания антиблокировочной системы доходит до 20 раз в секунду.

В состав ABS некоторых транспортных средств входит насос, в функцию которого входит быстрое повышение давления на нужном участке магистрали до нормы.

Это интересно! Действие антиблокировочной системы ощущается обратными толчками (ударами) по педали тормоза при сильном давлении на неё.

По количеству клапанов и датчиков устройство разделяют на:

Одноканальное. Датчик расположен в районе дифференциала на заднем мосту. В случае остановки даже одного колеса клапан понижает давление на всей магистрали. Встречается только на старых автомобилях.
Двухканальное. Два датчика расположены на переднем и заднем колёсах по диагонали. К магистрали каждого моста подключены по одному клапану. В автомобилях выпущенных по современным стандартам не применяется.
Трёхканальное. Измерители скорости расположены на передних колёсах и дифференциале заднего моста. К каждому привязан отдельный клапан. Применяется в бюджетных заднеприводных моделях.
Четырёхканальное. Каждое колесо оснащено датчиком и скорость его вращения регулируется отдельным клапаном. Устанавливается на современных автомобилях.

Основные виды

Датчик ABS считается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

Измерителя, размещаемого стационарно возле колеса;
Индукционного кольца (индикатора вращения, импульсного ротора), устанавливаемого на колесо (ступицу, подшипник ступицы, ШРУС).

Датчики выпускаются в двух исполнениях:

Прямые (торцевые) цилиндрической формы (стержня) с импульсным элементом на одном конце и разъёмом на другом;
Угловые с разъёмом сбоку и металлическим или пластиковым кронштейном с отверстием для крепёжного болта.

Выпускается два вида датчиков:

Пассивные - индуктивные;
Активные - магниторезистивные и на основе элемента Холла.

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Минусами пассивных датчиков является:

Относительно большие габариты;
Слабая точность показаний;
Начинают функционировать при наборе автомобилем скорости более 5 км/ч;
Срабатывают при минимальном вращении колеса.

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла - появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Причины и признаки неисправностей

В машинах нового поколения при включении зажигания происходит автоматическая самодиагностика антиблокировочной системы, при которой проводится оценка работоспособности всех её элементов.

Признаки	Возможные причины
Самодиагностика показывает ошибку. АБС отключается.	Некорректная работа блока управления. Обрыв провода от датчика к блоку управления.
Диагностика не обнаруживает ошибок. АБС отключается.	Нарушение целостности проводки от блока управления к датчику (обрыв, замыкание, окисление).
Самодиагностика выдаёт ошибку. АБС работает, не отключаясь.	Обрыв провода одного из датчиков.
АБС не включается.	Обрыв провода питания блока управления. Сколы и надломы импульсного кольца. Большой люфт на изношенном подшипнике ступицы.

Кроме отображения световой индикации на приборной доске существуют следующие признаки неисправности системы ABS:

При давлении на тормозную педаль отсутствуют обратные стук и вибрация педали;
При экстренном торможении все колёса блокируются;
Стрелка спидометра показывает скорость меньше фактической или совсем не шевелится;
При поломке более двух измерителей на приборной панели загорается индикатор стояночного тормоза.

В случае появления неисправности антиблокировочной системы на приборной панели загорается контрольная лампа

Причинами неэффективной работы АБС могут быть:

Поломка одного или более датчиков скорости;
Повреждения проводки датчиков, которые влекут за собой нестабильную передачу сигналов на модуль управления;
Падение напряжения на клеммах аккумулятора ниже 10,5 В приводит к отключению системы АБС.

Как проверить датчик АБС

Контролировать исправность датчика скорости можно, обратившись к специалистам автосервиса, или самостоятельно:

Без специальных приборов;
Мультиметром;
Осцилографом.

Тестером (мультиметром)

Кроме измерительного прибора понадобится описание функционала данной модели. Последовательность выполняемых работ:

Автомобиль устанавливают площадке с ровным, однородным покрытием, зафиксировав его положение.
Колесо демонтируют для свободного доступа к датчику.
Штекер, используемый для соединения, отключают от общей проводки и очищают от грязи. Штекера задних колёс находятся в задней части салона. Чтобы обеспечить беспрепятственный доступ к ним нужно убрать подушку заднего сиденья и отодвинуть ковролин с шумоизоляционными матами.
Проводят визуальный осмотр соединительных проводов на отсутствие потёртостей, разрывов и нарушение изоляции.

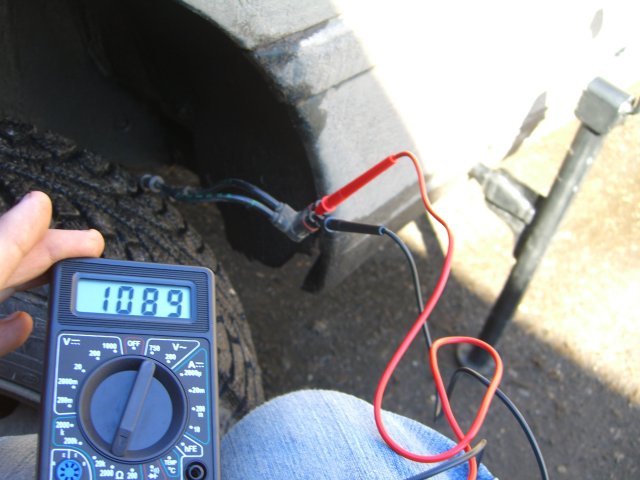

Мультиметр выставляют в режим омметра.
Контакты датчика соединяют с щупами прибора и проводят замер сопротивления. Норму показаний можно посмотреть в инструкции. Если справочник отсутствует, то за норму принимают показания от 0,5 до 2 кОм.
Жгут проводов необходимо прозвонить, для того чтобы исключить возможность короткого замыкания.
Чтобы подтвердить работоспособность датчика прокручивают колесо и контролируют данные с устройства. Показания сопротивления меняются по мере увеличения или снижения скорости вращения.
Переводят прибор в режим вольтметра.
При движении колеса со скоростью 1 об/сек напряжение должно быть 0,25-0,5 В. При увеличении скорости вращения напряжение должно повышаться.
Соблюдая поэтапность, проверяют остальные датчики.

Это важно! Конструкция и значения сопротивления датчиков на передней и задней осях отличаются.

Сопротивление от 0,5 до 2 кОм на клеммах датчика АБС считается оптимальным

По замеренным показателям сопротивления определяют работоспособность датчиков:

Показатель снижен по сравнению с нормой - датчик неисправен;
Сопротивление стремится или соответствует нулю - межвитковое замыкание в катушке индукции;
Смена данных сопротивления при сгибании жгута проводки - повреждение жил провода;
Сопротивление стремится к бесконечности - обрыв провода в жгуте или индукционной катушке датчика.

Это важно! Если после контроля функций всех датчиков показатель сопротивления какого-нибудь из них значительно отличается - этот датчик неисправен.

Перед проверкой проводки на целостность необходимо узнать распиновку штекера модуля управления. После этого :

Размыкают соединения датчиков и блока управления;
Согласно распиновке поочерёдно прозванивают все жгуты проводов.

Устройство позволяет точнее определить работоспособность датчика АБС. По графику изменения сигнала тестируют величину импульсов и их амплитуду. Диагностику осуществляют на автомобиле без снятия системы:

Отсоединяют разъём устройства и очищают его от грязи.
Осцилограф через пины подключают к датчику.
Ступицу прокручивают со скоростью 2-3 об/сек.
Фиксируют график смены сигнала.
По той же схеме проверяют датчик на другой стороне оси.

Осциллограф даёт наиболее полную картину работы датчика антиблокировочной системы

Датчики исправны, если:

Зафиксированные амплитуды колебания сигналов на датчиках одной оси идентичные;
Кривая графика равномерная, без видимых отклонений;
Высота амплитуды стабильная и не превышает 0,5 В.

Без приборов

Корректную работу датчика можно определить по наличию магнитного поля. Для чего любой предмет изготовленный из стали прикладывают к корпусу датчика. Во время включения зажигания он должен притягиваться.

Кроме того необходимо осмотреть корпус датчика на предмет его целостности. На проводке не должны наблюдаться потёртости, разрывы изоляции, окислы. Соединительный штекер датчика должен быть чистым, контакты не окислены.

Это важно! Грязь и окислы на контактах штекера могут служить причиной искажения передачи сигнала.

Ремонт датчика

Вышедший из строя пассивный датчик ABS можно отремонтировать самостоятельно. Для этого необходимы усидчивость и владение инструментами. При сомнениях в собственных силах рекомендуется заменить неисправный датчик на новый.

Ремонт производят в следующей последовательности:

Датчик аккуратно снимают со ступицы. Закисший крепёжный болт откручивают, предварительно обработав жидкостью WD40.
Защитный корпус катушки распиливают пилкой, стараясь не повредить обмотку.
С обмотки ножом снимают защитную плёнку.
Повреждённый провод сматывают с катушки. Ферритовый сердечник формой напоминает катушку для ниток.
Для новой обмотки можно использовать медную проволоку от катушек РЭС-8. Проволоку наматывают, чтобы она не выступала за габариты сердечника.
Замеряют сопротивление новой катушки. Оно должно совпадать с параметром исправного датчика, расположенного на другой стороне оси. Понижают значение путём отматывания нескольких витков проволоки с катушки. Для повышения сопротивления придётся заново наматывать проволоку большей длины. Фиксируют проволоку клейкой лентой или скотчем.
К концам обмотки припаивают провода, желательно многожильные, для соединения катушки со жгутом.
Катушку помещают в старый корпус. Если он повреждён, то катушку заливают эпоксидной смолой, предварительно расположив её в центре корпуса от конденсатора. Необходимо заполнить клеем весь промежуток между катушкой и стенками конденсатора, чтобы не образовались воздушные пустоты. После затвердения смолы корпус удаляют.
Крепление датчика фиксируют эпоксидной смолой. Ею же обрабатывают возникшие трещины и пустоты.
Корпус доводят до необходимых размеров при помощи напильника и наждачной бумаги.
Отремонтированный датчик устанавливают на штатное место. Зазор между наконечником и зубчатым ротором при помощи прокладок выставляют в пределах 0,9-1,1 мм.

После установки отремонтированного датчика систему АБС диагностируют на разных скоростях. Иногда перед остановкой происходит самопроизвольное срабатывание системы. В этом случае корректируют рабочий зазор датчика с помощью прокладок или стачивания сердечника.

Это важно! Неисправные активные датчики скорости не ремонтируются и подлежат замене на новые.

Видео: как отремонтировать датчик ABS

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

Отсоединяют штекер провода от блока управления.
Рисуют или фотографируют схему расположения скоб крепления проводки с замерами расстояния.
Откручивают болт крепления и демонтируют датчик с проводкой, предварительно удалив с неё крепёжные скобы.
Отрезают повреждённый участок провода, учитывая запас длины для пайки.
Снимают с отрезанного кабеля защитные чехлы и скобы.
На заранее подобранный по внешнему диаметру и сечению провод одевают чехлы и крепления с помощью мыльного раствора.
Припаять к концам нового жгута датчик и соединительный штекер.
Изолируют места пайки. От качества изоляции зависит точность передаваемых датчиком сигналов и срок службы отремонтированного участка проводки.
Датчик устанавливают на место, проводку располагают и крепят согласно схеме.
Проверяют работу системы в разных скоростных режимах.

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

Собственноручно сможешь разве сопротивление да напряжение замерить и проверить проводку. Работоспособность датчика абс проверить лучше всего естественно осциллографом подключить и покрутив колесо увидим синусоиду (замер частоты и уровня колебания импульсов, передаваемых датчиком), можно цешку стрелочную (увидим отклонение стрелки), цифровая цешка покажет увеличение напряжения.

Этот номер не пройдет на новых на новых машинках, там нет сектора, там намагничен подшипник и в качестве датчика стоит датчик холла.

Для проверки исправности можно изготовить «пробник», состоящий из обыкновенного сопротивления на 900 – 1200 с проводами, заканчивающимися отдельными штырьками, которые «входят» в разъем. - Выворачивая колеса в одну и другую сторону попеременно подсоединять «пробник» к разъемам, включать зажигание и смотреть на поведение лампочки ABS на панели приборов. Если при подсоединении «пробника» к одному из разъемов лампочка погаснет – неисправность заключается именно в этом датчике.

Теперь поподробнее о проверке датчика тестером. Для того, чтобы нужен мультиметр (тестер). Проверяем сопротивление, на разных авто оно разное (1,2–1,8 кОм), в общем все датчики должны иметь приблизительно одинаковое значение. При этом шевелишь провода к датчику в тех местах, где они чаще всего гнутся (между кузовом и ступицей), показания мультиметра не должны изменяться, иначе в проводке обрыв. Если вышеописанный тест проходит, то переключаешь мультиметр в режим измерения по напряжению, раскручиваешь колесо до 50 об/мин и измеряешь напряжение, выдаваемое датчиком. Величину напряжения где то около 2В (на всех датчиках одно и то же).

Таким образом, если сопротивление в норме, датчик жив. Но помни что подручными средствами можно проверишь только сопротивление и напряжение датчика . Но чтобы убедится в его работоспособности, надо как минимум вагком подключить, поскольку кроме исправности проводки и обмотки датчика, есть проблема с регулировкой зазора (угол считывание), которая и диагностируется VAG-комом.

Исправность антиблокировочной системы тормозов – основа безопасной езды на автомобиле, особенно в условиях сложной дорожной обстановки. Если в процессе управления транспортным средством на приборной панели загорелся индикатор неисправности системы ABS, следует немедленно принять меры по ее устранению.

Даже, если один из датчиков АБС работает некорректно, это приводит к полному отказу антиблокировочной, противобуксовочной систем, неисправности системы курсовой устойчивости, если они установлены на автомобиле.

Диагностика системы ABS

Перед тем, как приступить к проверке датчика АБС, следует определить, какой из них не передает сигнал. Проще всего это сделать с помощью компьютерной диагностики.

Для автомобилей после 2000-х годов выпуска это не представляет труда. четко определяют какой из них не дает информации о состоянии вращательного движения колеса.

Но далеко не всегда эта информация свидетельствует о неисправности самого датчика. Наоборот, как правило, сам датчик АБС исправен, а неисправность заключается в проводке, идущей к нему либо считывающему устройству вращения колеса.

Принцип работы датчика АБС

Датчик ABS – электромагнитный. То есть в него встроены индуктивность и магнитный сердечник, которые реагируют на сигнал, поступающий при вращении колес.

Автолюбители со стажем знают, что при торможении на скользкой дороге на педаль тормоза следует нажимать прерывисто, чтобы исключить блокировку колес, следовательно, что может привести к неуправляемости автомобиля.

В принципе, такую функцию выполняет блок ABS. Он не дает заблокировать колеса. Если диагностика показала на неисправность датчика АБС, сначала следует убедиться в его работоспособности.

Конкретно компьютерная диагностика может показать неисправности «обрыв или короткое замыкание» или «отсутствие сигнала». И в том и в другом случае может быть виноват датчик ABS.

Как тестером проверить датчик АБС на работоспособность

Его работоспособность можно проверить с помощью мультиметра. Для этого необходимо перевести мультиметр в положение «диод». Почему? Большинство датчиков ABS в схеме имеют защиту в виде диода, последовательно включенного в цепь схемы. То есть обычная прозвонка может привести к неправильным сведениям.

Его необходимо «прозвонить» в обоих направлениях. Обычно сопротивление датчика АБС составляет от нескольких сотен Ом до 2 килоОм.

Однако, прозвонка датчика непосредственно от его разъема не дает полной информации о прохождении его сигнала до блока ABS.

Во многих случаях повреждение имеет кабель, соединяющий разъем датчика с блоком ABS. Особенно часто такие неисправности встречаются для датчиков ABS задних колес, так как длина кабеля может составлять более 3-х метров, и не всегда производители грамотно конструируют его трассировку.

В процессе ремонта систем ABS имеются случаи до трех переломов либо протираний кабелей датчиков антиблокировочной системы.

Для того, чтобы проверить датчик от блока управления ABS, необходимо найти в справочниках либо Интернете распиновку (подключение) разъема. Далее следует отсоединить разъем от блока и прозвонить датчики АБС непосредственно от контактов разъема, как показано на примере:

Еще раз напоминаем, вид разъема ABS и контакты датчиков для каждой модели автомобиля будет различен, следует пользоваться справочными данными. На блоках ABS (их легко найти под капотом по большому количеству подходящих к ним тормозным трубкам) обычно наносят их классификацию, например BOSCH 5.2.

Если в результате проверки мультиметром датчик АБС прозванивается в одном или обоих направлениях, это еще не свидетельство об его исправности.

Конструктивно он выполнен в виде катушки индуктивности, помещенной в магнитный сердечник. Катушка имеет большое количество (до нескольких тысяч) витков очень тонкого изолированного провода.

Часто внутрь датчика попадает влага, а это весьма вероятно, так как он расположен в наиболее подверженной коррозии зоне в непосредственной близости колес. Вода, особенно солевой раствор, могут вызвать межвитковые замыкания. В таком случае сопротивление обмотки изменится незначительно, а вот добротность падает в десятки раз. Это приводит к уменьшению уровня сигнала датчика АБС и его неработоспособности.

Очень часто в процессе эксплуатации, особенно после замены элементов ступицы, колес, начинает гореть лампочка неисправности ABS. отсутствие сигнала датчика АБС, например, правого переднего колеса.

Владелец производит его замену, основываясь на показания диагностики, но система ABS остается все равно неисправной. Иногда после удаления ошибки сканером, лампочка неисправности потухает, но стоит проехать несколько сотен метров, произвести пару торможений, загорается вновь.

Здесь дело не в датчике, а в конструктивных особенностях формирования сигнала (индуцирования) датчика вращения колес.

Конструктивные особенности

На рисунке выше был показан случай, когда в качестве индуцирующего элемента используется гребенчатое кольцо, располагающееся на ступице. Торец датчика находится в непосредственной близости от гребенки из магнитомягкого материала. Расстояние зазора обычно от 0,2 до 0,8 миллиметров.

Иногда в зону зазора попадает грязь, мелкие камешки. Это может привести к тому, что зазор увеличится (датчик оттолкнется, либо разрушится его наконечник). Сигнал резко уменьшится. Иногда к этому приводит даже засорение гребенки.

Поэтому перед заменой датчика следует почистить гребенку , лучше с использованием растворителя или дизтоплива (но не бензина, это может привести к возгоранию).

Затем с помощью щупа проконтролировать величину зазора, она должна быть не более 1 мм. Если нет набора щупов, можно визуально проверить, нет ли видимых разрушений элементов его конструкции. Для большей точности можно сравнить с его элементами противоположного колеса.

Если имеются разрушения металлической конструкции гребенки колеса, следует ее заменить.

В некоторых автомобилях индуцирующий элемент выполнен в виде резинового кольца, в которое вмонтированы магнитные вставки.

В процессе ремонта неопытные механики, не осознавая назначение этих колец, просто их не одевают, что приводит к неисправности системы ABS .

В настоящее время часто используются ленты, состоящие из микромагнитных элементов.

В процессе ремонта ступицы эту ленту иногда повреждают, даже не замечая этого. В таком случае датчик АБС также будет работать некорректно.

При замене подшипников ступицы следует обратить внимание, нет ли на нем индуцирующего кольца. На рисунке изображен подшипник с полуразрушенным кольцом. На уцелевшей части видны сегменты магнитных элементов.

При самостоятельном ремонте ступиц колес следует обязательно обращать внимание на конструктивные элементы, расположенные вблизи датчиков ABS.

просмотров

Сохранить ВКонтакте
