Собираем датчик движения для включения света. Датчик света своими руками: схема. Датчик включения света Изготовление микроволнового датчика

Автоматические помощники в электронной начинке автомобиля сегодня охватывают практически все функции его управления. Это в большей мере относится к системам обеспечения безопасности, но с появлением сенсорных чувствительных элементов охват интеллектуальных ассистентов значительно расширился. Так, все популярнее становится датчик света в автомобиле. Что это за устройство? Это своего рода детектор, который фиксирует пороговые значения освещения, при которых оптика может автоматически включаться или отключаться. В более развитых системах датчик также способен отслеживать условия освещенности в промежуточных состояниях, точнее настраивая автомобильное оборудование.

Что представляет собой датчик света?

Устройство датчика можно разделить на две части - это типовая электротехническая инфраструктура, благодаря которой устройство подключается к реле управления оптикой, и чувствительный компонент. Подключение к реле дает возможность датчику оперативно взаимодействовать с автомобильными огнями, своевременно активизируя их функцию. Главный же элемент прибора - это непосредственно детектор в виде фотоэлемента, реагирующего на параметры освещения. Наиболее распространен автономный датчик света в машине. Как работает эта модификация? Ее особенность заключается в независимости от основной электросети. То есть сигнал на реле поступает даже в случае сбоев на магистральной проводке. Разумеется, о гарантии работоспособности данной схемы можно говорить только при условии стабильного функционирования самой оптики и управляющего контроллера.

Принцип работы устройства

В процессе движения автомобиля датчик постоянно контролирует вверенную ему зону, оценивая параметры освещенности. Обычно это элементарная яркость света, на которую и реагируют фотоэлементы. При достижении предельных значений датчик посылает сигнал на вышеупомянутое реле. В свою очередь, контроллер дает команду оптике включиться или, наоборот, отключиться. Важно подчеркнуть, что система действует не только на включение. Такие системы относятся к средствам активной безопасности, поэтому активизация света в темном переулке, к примеру, является ключевой задачей устройства. Но также при фиксации пороговых значений яркости прибор отключает оптику. Стоит отметить и особенности обработки сигнала, который посылает датчик света в автомобиле. Как работает в этой схеме управляющий блок? Изначально микросхема программируется на работу по нескольким каналам, связанным с определенной оптикой - огнями, фарами, «противотуманками» и т. д. Также и датчики отвечают за конкретные зоны, условно связанные с этими каналами. Таким образом, в каждом случае задействуется та или иная группа оптических приборов машины.

Зоны охвата

Базовое разделение предполагает обработку сигналов от двух зон охвата. В первую очередь, это глобальная зона. Она относится к пространству непосредственно у автомобиля. Вторая зона - передняя. Она распространяется на участок дороги перед машиной. Современные модели датчиков способны различать эти зоны, посылая на реле соответствующие сигналы. Казалось бы, если в текущих условиях наблюдается пониженный уровень освещения, то активизироваться должны оптические устройства, соответствующие условиям движения. Но разница как раз заключается в особенностях работы ближних и дальних фар, за которые отвечает датчик света в автомобиле. Что это разделение значит на практике? В условиях отсутствия видимости активизироваться должны дальние фары, а днем - ходовые огни с ближним светом. Однако пограничные состояния между этими условиями освещенности не всегда доступны для фиксации электроникой. Поэтому желательно, чтобы в датчике предусматривалась и возможность отслеживания промежуточных характеристик освещенности.

Настройки датчика

Отчасти задачу разделения пограничных показаний освещенности можно решить с помощью базовых настроек. Как правило, предусматривается два режима эксплуатации устройства:

• В сумерках. Свет активизируется при наступлении сумерек, когда ночь еще не наступила, но уже наглядно темнеет.
• Ночью. Датчик включает фары при наступлении полной темноты.

В некоторых конфигурациях предусматривается и конкретное назначение фар, которые при тех или иных условиях включает датчик света в автомобиле. Что это такое с точки зрения обработки сигнала электроникой? Это программные параметры, которые логически обрабатываются в тех или иных условиях. Например, в первом режиме все еще будет работать ближний свет, а во втором - происходит активизация дальних фар.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регуляцию света в салоне. В частности, они не просто включают, но и управляют параметрами яркости приборной панели. Собственно, вторая функция и является первостепенной, так как во время движения панель в любом случае работает. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по словам пользователей, датчик света в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправдано активизирует работу дальнего света, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт. Чаще всего подобные проблемы возникают из-за нарушений соединения проводки или ее повреждения - падает сопротивление, в результате чего и сигналы поступают неточные.

Монтаж своими руками

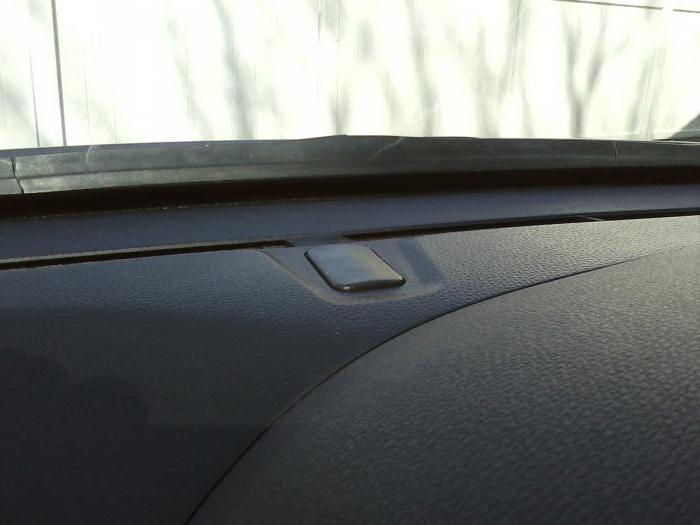

В первую очередь определяются места установки. Их может быть два - или за зеркалом заднего вида в зоне лобового стекла, или же на передней панели - тоже возле лобового стекла. В обоих случаях важно организовать свободное не прикрытое пространство, в котором будет работать датчик света в автомобиле. Своими руками выполнить монтаж несложно - в работе участвуют комплектные крепежные приспособления. В некоторых случаях достаточно выполнить клеевое крепление, а в других - реализовать механическую фиксацию метизами.

Отдельного внимания заслуживает проводка. Кабель желательно как можно короче делать на видимом месте и по возможности сразу от датчика заводить за приборную панель. Селектор станет конечным пунктом, к которому напрямую подсоединяется датчик света в автомобиле. Что это такое в схеме соединения детектора с реле управления? Селектор - это переходное звено, которое выполняет своего рода предобработку сигнала. Он может корректировать его параметры, определять те же каналы групп оптики и устранять помехи.

Заключение

Присутствие автоматического регулятора света вовсе не стоит воспринимать как гарантию безопасности - хоть и в одном аспекте управления. Есть и опасности, которые может нести собой датчик света в автомобиле. Что это значит для автомобилиста? Электроника в виде автоматических ассистентов дает ощущение стороннего контроля, но это впечатление обманчиво. Действительно, в большинстве случаев такие датчики оказываются полезными, но есть также и риск выхода электроники из строя. И тогда несвоевременное включение фар может обернуться трагедией. Стоит ли из-за этого риска отказываться от датчика света? Пожалуй, нет, но полагаться только на его функцию в управлении оптикой уж точно не следует.

Применение домашних автоматизированных систем позволяет значительно сэкономить электроэнергию. Например, установив датчик на уличном освещении на подходе к дому, в подъезде, коридоре, кладовой вы избавите себя от необходимости в темноте нащупывать выключатель и никогда не забудете его выключить. В этой статье мы расскажем об особенностях датчиков и о том, как сделать датчик движения своими руками.

Кратко о датчиках

Датчик движения коммутирует нагрузку при наличии внешнего воздействия, которое зависит от типа датчика и его принципа работы. Когда детектируется присутствие или движения тела питание через симистор или электромагнитное реле поступает на нагрузку. В качестве нагрузки может выступать что угодно: лампочка, обогреватель, громкоговоритель, лишь бы мощность нагрузки не превышала максимальную коммутируемую мощность датчика. Обычно максимальная мощность нагрузки около 1 кВт.

Если вам нужно включить большую мощность – необходимо добавить еще одно реле в цепь, так чтобы силовые клеммы датчика движения включали напряжение на катушку реле.

Принцип работы устройства

Принцип работы датчика зависит от типа схемы подключения и применяемого элемента. Хоть их задача одна, но способы реализации различные Датчики движения можно разделить на группы по принципу их действия. Рассмотрим достоинства и недостатки каждой из них.

Контактный или магнитный

Простейший вариант – использовать механический концевой выключатель, с его помощью вы можете включать свет, когда открыта или закрыта дверь, например. Это не совсем датчик, но все же, самый простой способ реализации автоматического включения приборов.

Следующий вариант – геркон (герметичный контакт) суть его такова: в стеклянной колбочке расположена пара контактов, которая может замыкаться или размыкаться под действием магнитного поля. При этом на двери устанавливается постоянный магнит, а на дверном проеме (наличнике) расположен геркон. Его контакты зачастую не способны пропускать больших токов, поэтому с их помощью может включаться обмотка реле, чтобы увеличить коммутационную способность.

Схема датчика движения

ИК-датчик

Инфракрасные датчики движения реагируют на инфракрасные излучения, это излучения длиной волны 1± мм или частотой 300-400 ГГц. В качестве основного чувствительного элемента используется ПИР(PIR)-датчик. Он фиксирует изменения количества излучения на него.

ИК-излучение – это тепловое излучение.

Значит, что в ИК-диапазоне человек выглядит, как большой источник излучения. При этом температура самого датчика не вносит значительных изменений в его работу. Информация из внешнего мира должна попадать на датчик, для этого излучения собираются группой линз, типа линзы Френеля. Внешне это выглядит как окошко в корпусе с ребристым стеклом.

В зависимости от конструкции угол обзора ИК-датчиков движения может доходить до 360 градусов, в таком случае, внутри обычно установлено несколько пироэлектрических элементов (ПИР), а линзы фокусируют на них из соответствующих зон видимости. Такие широкоугольные датчики нужны для фиксирования движения со всех сторон, чтобы не ставить несколько узконаправленных устанавливается один на 360 градусов на потолке.

ИК датчики реагируют на тепло

Достоинства :

• цена;
• простота;
• распространенность;
• хорошо работает в помещении;
• хорошие регулировки;
• Не раздражает животных.

Недостатки :

• недостоверность;
• проблемы при работе на улице.

Так как реагирует на тепло – имеет много «вредных» для точной работы факторов. Ложные срабатывания происходят на любой порыв теплого ветра или включившийся обогреватель, при этом температура фона должна отличаться (в меньшую сторону) чем температура человека. Поэтому он вряд ли сработает на кухни, когда вы окажетесь напротив раскаленной плиты, но нужен ли он там?

Лазерный или фотодатчик

Лазерный датчик представляет собой пару элементов, излучатель и приемник, при этом излучатель может быть в ИК спектре, чтобы быть незамеченным человеческим глазом. Такие сенсоры используются в сигнализации, когда вы пересекаете луч лазера, на фотоприемник (фоторезистор или фотодиод) он не попадает и схема выдает сигнал о присутствии в помещении. Как использовать этот сигнал зависит от дальнейших подключений, можно зажигать свет через реле времени или сирену или сигнал на блок управления системой охраны и безопасности.

Другой вид фотодатчиков выглядит следующим образом: светодиодный излучатель и приемник установлены не напротив друг друга, а рядом, в одной плоскости, излучение отражается и попадает на оптический приемник, когда вы заходите в поле зрения сенсора – датчик движения срабатывает. Другое название – датчик препятствия.

Достоинства:

• Простота.

Недостатки:

• Узкое поле зрения.
• Специфичность применения.

Специфика действия фотодатчика движения

Микроволновый

Микроволновый датчик движения – работает по принципу радиоприемника-передатчика. В схеме генерируются высокочастотные колебания и здесь же принимаются, приемная часть настроена таким образом: когда рядом никого нет реле выключено. Когда вы попадаете в рабочую зону приемника – частота колебаний изменяется, в результате чего с детекторного диода подается сигнал о том, что нужно включить силовой элемент и подать напряжение в нагрузку.

Недостатки:

• Высокочастотное излучение вредит здоровью (хотя вы носите в кармане смартфон, там еще больше излучений).
• Относительно высокая стоимость.
• Возможны ложные срабатывания при воздействиях за пределами наблюдаемой зоны.

Достоинства:

• чувствительность позволяет обнаружить объект за дверью или стеклом, например;
• детектирует даже малейшие движения.

Так работает микроволновый датчик движения

Ультразвуковой

По принципу «излучатель-приемник» построен еще один тип – ультразвуковой датчик движения. Частота ультразвуковой волны лежит в диапазоне выше 20 кГц, но ниже 60 кГц. Принцип обнаружения базируется на допплеровском эффекте. Длина отраженной волны изменяется, приемник фиксирует это изменение и дает сигнал о присутствии и движении нового объекта.

Недостатки :

• На него могут реагировать животные. На ультразвуковых излучателях работают отпугиватели собак.
• Если медленно передвигаться – ультразвуковой ДД может не сработать.

Достоинства :

• приемлемая стоимость;
• нечувствительны к изменениям условий окружающей среды.

Схемы для самодельных датчиков движения

Предлагаем рассмотреть несколько схем, пригодных для повторения и изучения принципов работы датчиков. Кроме того, микроволновый поможет освоить еще и основы радиопередающей техники и детектирования сигналов, а схемы с применением микроконтроллеров позволят сделать модульный вариант с готовых решений для Ардуино.

Схема детектора присуствия

Емкостной

Примем за нормальное состояние – когда рядом с сенсором никого нет, а за срабатывание – когда вы рядом.

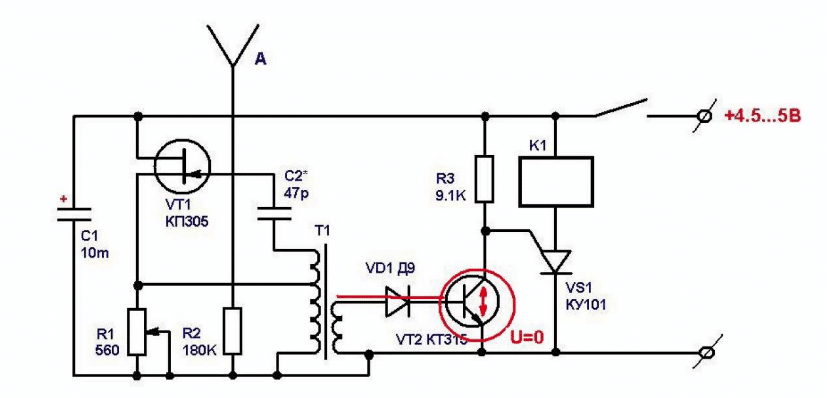

Транзистор VT1 – это узел генератора на полевом ключе, настроенном на 100 кГц. В резонанс с ним настроен колебательный контур L2C2. Электрически связан с генератором через R2. VD1 (детекторный диод). Частоты указаны при отсутствии внешних воздействий, т. е. вы не касаетесь схемы, и удалены от нее. Деталь DA1 – компаратор, нужен для сравнения сигнала с диода и опорного напряжения заданного через R3. В нормальном состоянии выход должен стремиться к нулю. При этом сигнал на неинвертирующем входе компаратора «–» равен 5 В, а на выходе – 0 В.

Когда вы подходите к сенсору, емкость увеличится, частота генератора уменьшится, вы влияете именно на частоту генератора, а L2C2 частота задана колебательным контуром параллельно соединенной емкости и индуктивности.

Резонанс между генератором и этим контуром исчезает, и напряжение на неинвертирующем входе падает. Так как напряжение на инвертирующем растет, то выход начинает подтягиваться к напряжению питания и остановится на уровне 8 вольт (примерно), их можно использовать для управления реле, через транзистор для усиления выходного тока, тиристорами и прочими приборами, от которых вы уже запитаете нагрузку.

Обе катушки намотаны на ферритовых кольцах 2000 НМ, 20 мм внешним диаметром по 100 витков провода ПЭВ-2 0.2 мм, виток к витку. В свою очередь, L1 имеет отвод от 20 витка, а L2 от 50 витка (от середины). Мотайте так, чтобы расстояние между началом и концом было не меньше чем 0.3 мм.

Датчик – 2 куска провода 1 мм диаметром и длиной 1–1.5 м располагаются на расстоянии 20 см друг от друга.

Настройка: вольтметром меряем напряжение C5, вращая подстроечный C4, добиваемся максимального напряжения (2.5–5 В), если напряжение ниже, добавляем параллельно С3 постоянный конденсатор 15 пФ, если все равно не хватает напряжения – уменьшаем R1, но не менее 500 кОм. Следующий шаг – по схеме R3 выкрутить в нижнее положение, а R2 в среднее. Светодиод, подключенный к выходу ОУ через резистор, светится. Вращая R3 сделать так, чтобы он погас. Проводите настройку непосредственно там, где он и будет установлен. Если провести настройку на рабочем столе, а потом разместить датчик, где вы планировали – скорее всего, придется настраивать заново.

Тепловой датчик на Arduino

Для сборки проекта ПИР датчика движения на Ардуино нужно:

• PIR-датчик HC-SR501.
• Arduino UNO (или любая другая подобная).
• Блок питания 4–6 V.

Подключение элементов датчика

HC-SR501 – содержит в себе 1 пироэлектрический элемент, он накрыт линзой, и необходимую обвязку на печатной плате. С одной из сторон платы выведены подстроечные резисторы для регулировки чувствительности и времени задержки. Выходной сигнал имеет амплитуду в 3.3 вольта, а напряжение питания 5–12 вольт. Максимальная дистанция, на которой датчик сработает – 7 м, и задержка времени после срабатывания – до 5 минут.

Схема подключения датчика

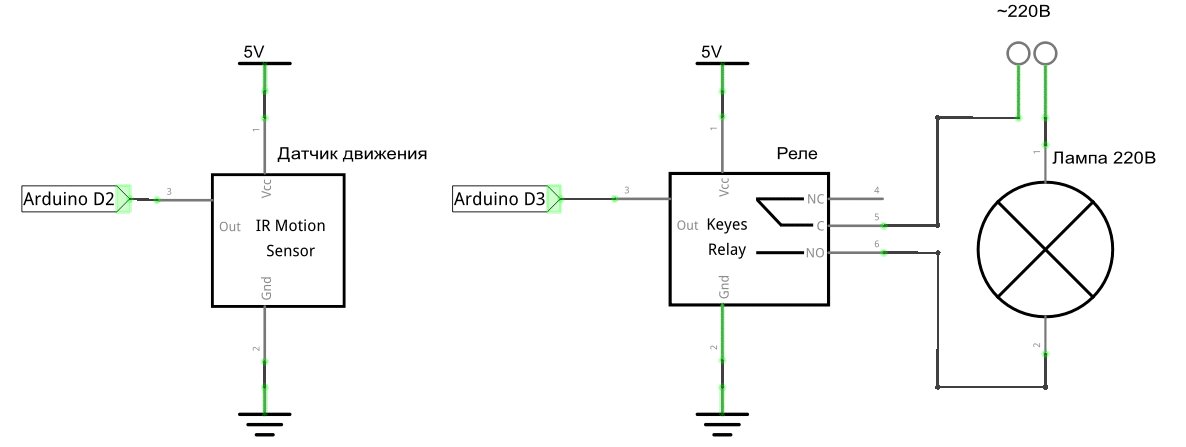

Схема соединения для управления светом через реле.

Управление светом

Наглядная схема соединений на беспаечной макетной плате (breadboard)

Все знакомы с садовыми светильниками, которые заряжаются от солнечной батарейки в течение дня, а вечером автоматически включаются. В них установлен специальный сенсор, который высчитывает освещение на улице и как только наступает вечер, он включает светодиод. В этом обзоре предлагаем инструкцию по изготовлению аналогичного сенсора своими руками .

Для изготовления сенсора, нам понадобится:
- 2 резистора на 470 Ом;
- 2 резистора на 10 кОм;
- фоторезистор;
- потенциометр на 470 Ом;
- светодиодная лампочка;
- операционный усилитель LM741;
- восьмиконтактная DIP панель;
- монтажная плата.

Начать следует с монтажной платы. Вырезаем небольшой кусок шириной 9 точек и длиной 13.

Далее берем резисторы на 470 Ом. Вставляем их на самую верхнюю полосу на деление 2 и 5.

Загибаем их друг к другу так, чтобы между ними осталось одно деление.

Теперь берем потенциометр и вставляем двумя контактами вплотную к резисторам, установленным ранее. Паяем контакты.

Далее берем DIP панель. На свободный контакт потенциометра подключаем третий пин панели.

Паяем панель на плату.

Далее берем резистор на 10 кОм и фоторезистор. Резистор нужно подключить на пин номер 2 и к минусу. Держа плату резисторами на 470 Ом вниз, минус будет располагаться в правой стороне.

На тот же пин номер 2 подключаем фоторезистор, который на этот раз должен также пойти к плюсу.

Теперь четвертый пин подключаем на минус. А седьмой, или второй сверху на плюс.

В конце остается подключить к плате то, что будет включаться. В нашем случае это светодиодная лампочка, которую нужно подключить на шестой пин.

Когда сборка закончена, можно вставить LM741, на котором, кстати, есть обозначающая точка, которой нужно вставить в сторону плюса.

Наш сенсор готов. Фоторезистор измеряет освещаемость. Как только оно падает ниже определенного уровня, загорается светодиодная лампочка. Уровень освещения можно регулировать при помощи потенциометра. Если же нужно включать что-то помощнее, то вместо светодиода можно поставить какой-нибудь транзистор.

Иногда возникают такие ситуации, когда нужно каждый день с рассветом включать свет в помещении и выключать с закатом, т.е. имитировать световой день внутри какого-либо закрытого помещения. Потребоваться это может, например, при выращивании растений или содержании животных, где необходимо точное соблюдение режима день/ночь. В зависимости от времени года время заката и восхода постоянно меняется, а значит, применение суточных таймеров на включение освещения не справится с задачей должным образом. На помощь приходит датчик освещённости, или, проще говоря, фотореле. Это устройство регистрирует интенсивность попадающего на него солнечного света. Когда света будет много, т.е. взойдёт солнце, на выходе установится лог. 1. Когда день подойдёт к концу, солнце уйдёт за горизонт, на выходе будет лог. 0, лампы освещения выключатся до следующего утра. Вообще, область применения датчика освещённости весьма широка и ограничивается лишь фантазией собравшего его человека. Нередко такие датчики используются для подсветки шкафа при открытии дверцы.

Схема датчика освещённости

Ключевое звено схемы – фоторезистор (R4). Чем больше света на него попадает, тем сильнее уменьшается его сопротивление. Можно применить любой фоторезистор, какие получится найти, ведь это достаточно дефицитная деталь. Импортные фоторезисторы компактные, но стоят порой весьма существенно. Примеры импортных фоторезисторов - VT93N1, GL5516. Можно применить также отечественные, например, ФСД-1, СФ2-1. Они стоят куда меньше, но также будут неплохо работать в этой схеме.
Если достать фоторезистор не удалось, а сделать датчик освещённости очень хочется, то можно поступить следующим образом. Взять старый, желательно германиевый транзистор в круглом металлическом корпусе и спилить его верхушку, оголив тем самым кристалл транзистора. На фото ниже показан как раз такой транзистор со спиленной крышкой.

Очень важно при этом не повредить сам кристалл, отрывая крышку. Подойдут практически любые транзисторы в таком круглом корпусе, особенно хорошо будут работать советские германиевые, например, МП16, МП101, МП14, П29, П27. Т.к. теперь кристалл такого «модифицированного» транзистора открыт, сопротивление перехода К-Э будет зависеть от интенсивности света, попадающего на кристалл. Вместо фоторезистора впаиваются коллектор и эмиттер транзистора, вывод базы просто откусывается.
В схеме используется операционный усилитель, можно применить любой одинарный, подходящий по цоколёвке. Например, широкодоступные TL071, TL081. Транзистор в схеме – любой маломощный структуры NPN, подходят BC547, КТ3102, КТ503. Он коммутирует нагрузку, которой может служить как реле, так и небольшой отрезок светодиодной ленты, например. Мощную нагрузку желательно подключать с использованием реле, диод D1 стоит в схеме для гашения импульсов самоиндукции обмотки реле. Нагрузка подключается к выходу, обозначенному OUT. Напряжение питания схемы – 12 вольт.
Номинал подстроечного резистора в этой схеме зависит от выбора фоторезистора. Если фоторезистор имеет среднее сопротивление, например, 50 кОм – то подстроечный должен иметь в два-три раза большее сопротивление, т.е. 100-150 кОм. Мой фоторезистор СФД-1 имеет сопротивление более 2 МОм, поэтому и подстроечный я взял на 5 МОм. Существуют и более низкоомные фоторезисторы.

Сборка датчика освещённости

Итак, перейдём от слов к делу – в первую очередь нужно изготовить печатную плату. Для этого существует ЛУТ метод, которым я и пользуюсь.
Файл с печатной платой к статье прилагается, отзеркаливать перед печатью не нужно.
Скачать плату:

(cкачиваний: 247)

Плата рассчитана на установку отечественного фоторезистора ФСД-1 и подстроечного резистора типа CA14NV. Несколько фотографий процесса:

Теперь можно впаивать детали. Сначала устанавливаются резисторы, диод, затем всё остальное.

В последнюю очередь впаиваются самые крупные детали – фотодиод и подстроечный резистор, провода для удобства можно вывести через клеммники. После завершения пайки обязательно нужно удалить с платы флюс, проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Только после этого можно подавать на плату питание.

Настройка датчика

При первом включении светодиод на плате либо будет светится, либо будет полностью погашен. Аккуратно вращаем подстроечный резистор – в каком-то его положении светодиод сменит своё состояние. Нужно установить подстроечный резистор на эту грань между двумя положениями, и закрывая или наоборот засвечивая фоторезистор добиться нужного порога срабатывания.

Наглядно работа датчика освещённости показана на видео. Над фоторезистором создаётся тень, интенсивность света уменьшается, светодиод погасает. Успешной сборки!

Одним из основных элементов автоматики в уличном освещении, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение данного аппарата - автоматическое подключение полезной нагрузки, при наступлении темного времени суток, без участия человека. Это устройство также получило огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В данной статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не отнимет много времени и сил, зато вам будет приятно пользоваться самостоятельно собранным устройством.

Конструкция реле

Основным элементом реле является фотодатчик, в схемах могут применяться , диоды, транзисторы, фотоэлектрические элементы. При изменении освещенности на фотоэлементе соответственно изменяются и его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжения на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, коммутирующего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупные элементы собраны по схожему принципу и имеют два входа и два выхода. На вход подается сетевое напряжение 220 Вольт, которое, в зависимости от установленных параметров, появляется и на выходе. Иногда фотореле имеет всего 3 провода. Тогда ноль – общий, на один провод подается фаза, и при нужной освещенности она соединяется с оставшимся проводом.

При необходимо ознакомится с инструкцией, обратить особое внимание на максимальную мощность подключаемой нагрузки, тип ламп освещения (накаливания, газоразрядные, светодиодные лампочки). Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с некоторыми видами из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить оборудование.

Давайте рассмотрим несколько схем для самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберем, как сделать симисторный ночник с фотоэлементом.

Инструкция по сборке

Это самая элементарная схема фотореле из нескольких деталей: симистора Quadrac Q60, опорного резистора R1, и фото элемента ФСК:

При отсутствии света симисторный ключ открывается полностью и лампа в ночнике светит в полный накал. При увеличении освещенности в помещении происходит смещение напряжения на управляющем контакте и меняется яркость светильника, вплоть до полного затухания лампочки.

Обратите внимание, что в схеме присутствует опасное для жизни напряжение. Подключать и тестировать ее необходимо с особой аккуратностью. А готовое устройство обязательно должно быть в диэлектрическом корпусе.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с делителя напряжения, который состоит из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое может иметь как нормально разомкнутые, так и нормально замкнутые контакты, в зависимости от назначения. Диод VD1 шунтирует импульсы напряжения во время отключения катушки, защищая транзисторы от выхода из строя из-за бросков обратного напряжения. Рассмотрев данную схему, можно обнаружить, что ее часть (выделенная красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.

Слегка переделав схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя - самодельное фотореле на транзисторе. При освещении солнечного элемента PR1, транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.
