Самодельный доводчик для калитки. Уличный морозостойкий доводчик для калитки: виды и варианты. Что такое доводчик

15.04.2020

Чтобы обеспечить полный притвор калитки к раме, а также плавное ее закрывание, предусматривается установка доводчика. Доводчик на калитку позволяет без особых усилий закрывать двери. Нередко бывает так, что вы в спешке не закрыли калитку вплотную. Чтобы она не оставалась открытой, это устройство полностью ее закроет. Это очень удобно. Доводчики для калиток сегодня представлены в большом разнообразии.

Какой он должен быть

К этому механизму предъявляется ряд требований. И это не удивительно, ведь его эксплуатация осуществляется не в благоприятных условиях. На улице этот механизм находится под постоянным воздействием окружающей среды. Дождь, сырость, снег и много другое. Итак, он должен соответствовать таким параметрам:

Высокая прочность механизма. Это важное требование, ведь он постоянно оказывается под воздействием механической нагрузки.
Морозостойкость. Если температуры воздуха понизилась, он должен продолжать свое функционирование.
Влагоустойчивость. Влага негативно сказывается на подобных механизмах. Поэтому уличный доводчик должен справляться с ней.

Принцип работы

Хотя их существует несколько видов, принцип работы практически не отличается. Чтобы открыть калитку, необходимо приложить небольшие усилия. Это усилие передается на систему доводчика и приводит в движение поршень. После поршня обычно имеется пружина, которая сжимается. Накопившаяся в ней энергия создает давление и поршень возвращается в исходное положение. Как следствие калитка самостоятельно закрывается. Благодаря тому, что внутри имеется воздух или масло, система работает плавно и без резких движений. В некоторых моделях доводчика имеется возможность регулировки скорости закрывания калитки.

На что обращать внимание при выборе

Выбор такого механизма ответственное дело. Важно учитывать ряд нюансов. В противном случае купленный механизм не будет справляться с поставленной задачей успешно. Или в крайнем случае какое-то время поработает, а после быстро выйдет из строя. Итак, калиточную систему следует выбирать исходя из таких параметров:

Мощность. Это один из важных параметров. Мощность должна соответствовать весу всей калитки. Если устройство будет маленькое и иметь небольшой запас мощности, а створка большая и тяжелая, то устройство очень быстро выйдет из строя. Равно как и наоборот.
Наличие фиксатора. Преимущественно этот фиксатор должен оставлять калитку в положении «открыто». Это важная функция, так как бывают ситуации, когда через дверной проем следует занести те или иные предметы/вещи. Благодаря этому фиксатору срок эксплуатации доводчика продлевается.

Совет! Если вы уже купили этот механизм и оказалось, что в нем отсутствует фиксатор, можно просто подкладывать под дверь тяжелый предмет. Однако, этим не следует злоупотреблять! Механизм рассчитан на закрывание. И его стремление выполнить эту задачу будет создавать сильное напряжение внутри механизма. Это негативно сказывается на продолжительности его эксплуатации.

Разновидности доводчиков

Доводчики на калитку уличный приобретает самые разные виды. Теперь предлагаем вам ознакомиться с основными механизмами. Они бывают трех видов и различаются принципом действия:

Электрические.
Пневматические.
Гидравлические.

Электрические обеспечивают бесшумную работу. Более того, дверь будет плавно открываться и закрываться. Электрический механизм обеспечит безопасное его использование, особенно это актуально если у вас есть пожилые родственники или маленькие дети.

Стоит заметить, что открывание/закрывание калитки можно осуществлять бесконтактным способом. Для этого устанавливается специальная кнопка, на которую достаточно нажать. Такие устройства имеют разную комплектацию, что позволяет выбирать его непосредственно под ваши обстоятельства.

Что касается гидравлического устройства, то на нем можно осуществить настройку силы и скорости прихлопа калитки. Гидравлические механизмы работают как с выносными, так и с внутренними типами петель. Главный их плюс в том, что для монтажа не требуется особых знаний. Его установку можно осуществить самостоятельно. Одна половина устройства крепится непосредственно на калитку, а вторая на каркас.

Еще один тип доводчика - пневматический. Такое устройство следует приобретать в условиях усиленной и жесткой эксплуатации. Принцип действия этого механизма в том, что при открывании калитки перед поршнем сжимается воздух, а с его обратной стороны образуется вакуум.

Пневматические доводчики для калиток имеют следующие технические характеристики:

Возможность работы при температуре от -50°С и до +50°С.
Угол открывания достигает до 160°.
Конструкция доводчика изготавливается из нержавеющей стали.
Для уплотнения используются полиуретановые манжеты.
Пневмоцилиндр и поворотный узел имеет соединительный шарнир.
Возможность установки на левой и правой двери.
Можно устанавливать как в вертикальном, так и горизонтальном положении.

Требования при эксплуатации

Заключение

Итак, мы с вами увидели, что доводчики бывают самые разные пружинные, пневматические, гидравлические и тому подобное. Если вы осуществили его выбор, то важно знать, как правильно его эксплуатировать. Ведь от этого и будет зависеть продолжительность его эксплуатации.

Одним из важных требований предъявляется непосредственно к самой калитке. Ее петли должны быть установлены четко без перекосов. В противном случае эффективность работы доводчика снижается. Более того, выбранный вами механизм должен соответствовать массе и размеру калитки.

Итак, важно обеспечить такие требования:

Не следует силой нажимать на калитку, чтобы она быстрее закрылась.
Не рекомендуется на долгое время подставлять предметы под двери, удерживая механизм в положении «открыто».
Не следует просто так открывать/закрывать калитку. Используйте ее только по назначению.

Это, пожалуй, все основные требования, которые предъявляются к выбору и эксплуатации доводчика для калитки. Учитывайте советы из этой статьи, и вы сможете выбрать оптимальный механизм, который будет соответствовать вашим потребностям. Если вы уже сделали свой выбор и знаете о других нюансах, то пишите об этом в комментариях к этой статье. Это поможет другим сделать правильный выбор и не допустить ошибку.

Строительные технологии не стоят на месте, используемое оборудование также активно развивается. Так, ворота в частном строительстве все чаще и чаще оснащаются охранными видеосистемами, а доводчик уличный для калитки пришел на смену обычным пружинам.

Конструкция морозостойкого «швейцара»

Щадящая система закрытия позволяет продлить срок ее эксплуатации, а также предотвращает отказ в работе установленной на ней аппаратуры, который может произойти из-за резкого захлопывания дверей. Кроме того, калитками с установленными на них доводчиками просто комфортнее и безопаснее пользоваться, не нужно вздрагивать, когда в дверном проеме оказываются дети.

Преимущества использования

Уличный доводчик, благодаря устройству своего механизма, обеспечивает максимальную плавность при закрывании двери, делая этот процесс практически бесшумным. Можно сказать, что это устройство отличается своей универсальностью, поскольку с легкостью справляется с дверными полотнами независимо от их тяжести: материал может быть достаточно легким, оно может быть тяжелым деревянным или полностью металлическим.

Стандартная модель

Достаточное длительное применение подобных устройств позволило усовершенствовать их конструкцию, устранить дефекты в работе, если они встречались.

Обратите внимание! Современные устройства высокого качества обеспечивают ход калитки с максимальной плавностью, избавляя полотно от сотрясаний и повреждений при резком закрытии, устраняет нежелательный шум от ее открытия или закрытия. Ворота с таким аппаратом на территории частного землевладения выглядят намного благороднее и служат дольше.

Особенности выбора

На выбор любого аппарата влияют его характеристики. Каждый из параметров зависит от требований к самому устройству, задач, с которым он должен справляться:

наиболее важный параметр – это мощность. Необходимо быть уверенным в том, что силы закрытия будет достаточно для веса полотна калитки. Как правило, оно довольно тяжелое, поэтому чем выше значение этого параметра, тем лучше. Также возможен вариант, при котором для обеспечения достаточной мощности применяется сразу два устройства;

Можно использовать попарно

возможность регулировки. Вполне вероятно, что после установки устройства на конкретной калитке, особенно если оно обладает высокой мощностью, потребуется его настройка исходя из тяжести полотна: от этого будет зависеть то, с какой силой и скоростью сможет закрываться дверь.

Регулировка доводчика на месте позволяет обеспечить более комфортные условия его эксплуатации, а также продлевает срок его работы, что немаловажно;

наличие фиксатора в положении «открыто». Нередко бывают ситуации, когда требуется оставить дверь в открытом положении: необходимо занести в дом большое количество вещей, приехали гости в большом количестве, и кто-то постоянно выходит за ворота и многие другие. В этом случае необходимы доводчики уличные для калитки с фиксатором, которые удерживает ее в открытом состоянии, препятствуют закрытию.

Наличие фиксатора на доводчике защищает его от быстрого выхода из строя. Как правило, для того чтобы дверь не закрывалась, под нее подкладывают какие-либо тяжелые предметы. Стремление механизма закрыть дверь приводит к возникновению постоянного напряжения в нем, пока она не закроется, что негативно сказывается на работе и долговечности устройства.

Плавное автоматическое возвращение полотна калитки исключает удары рабочих частей при закрывании, предупреждает произвольное открытие, а также преждевременную поломку запирающих устройств. Решает эти задачи установка доводчика на калитку, монтаж которого можно провести своими руками.

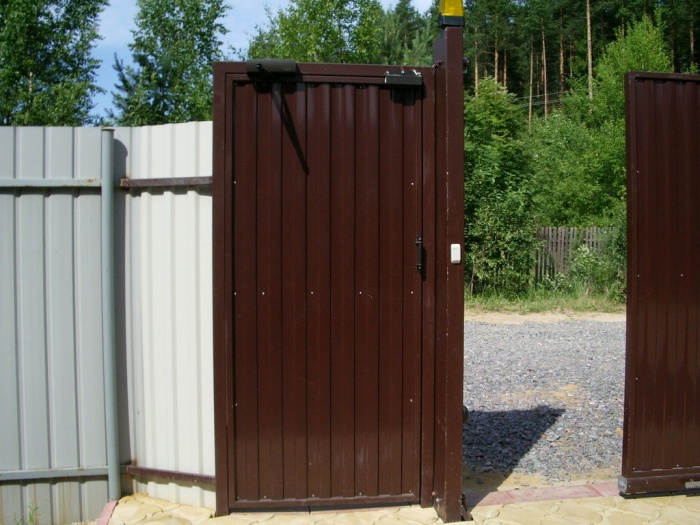

После установки на калитку

Уличный доводчик должен отвечать следующим требованиям:

Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
Возможность установки направо и налево открывающуюся створку двери.
Должен обеспечивать комфортный угол открывания не менее 90°.
Работа механики обеспечивает силу закрытия двери не менее 50 Н.
Изделие не должно быть большим, комфортно размещаться в месте установки.

Следует обратить внимание на способ крепления.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Основная часть моделей находится в средней ценовой категории.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

Схема для регулировки

Монтаж производят в такой последовательности:

Разметка. Карандашом или маркером переносят разметку на рамку калитки и верхнюю планку. Отдельные производители упрощают эту процедуру дополнением лекалами инструкции по установке доводчика своими руками.
Исполнительный механизм устанавливаем к полотну калитки. Для крепления используем самонарезающиеся шурупы по металлу необходимой упругости.
Ответную планку, в одной плоскости с исполнительным механизмом, крепят на перекладине над калиткой.
Затем необходимо на штатное место установить тяги. После закрепления регулируют их «вынос». Он должен препятствовать распахиванию дверного полотна на угол не менее 90°.
Очередная регулировка касается скорости закрытия створки. Для регулировки используют регулировочные винты. Поворот по часовой стрелке снижает скорость закрытия двери.
Когда все установки закончены, доводчик закрывают защитными крышками, предусмотренными конструкцией.

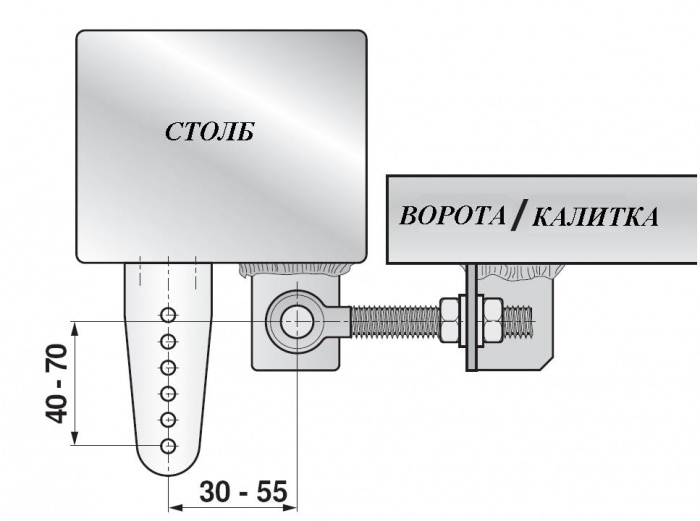

Чертеж для монтажа

Определившись, как установить доводчик на калитку без верхней перекладины, необходимо учесть, что заканчивают монтаж установкой на штатные места защитных кожухов и проверкой работы отрегулированного механизма.

Монтаж доводчика без верхней перекладины представлен на видео ниже.

При выборе уличного дверного доводчика для входных подъездных дверей и калиток на первое место выходят надежность и морозостойкость. Далеко не все модели, отлично работающие при комнатной температуре, хорошо переносят морозы.

В интернет-магазине Техническая лаборатория в Москве можно купить недорогие дверные доводчики, разработанные и прошедшие тестовую эксплуатацию в Западной Сибири, где морозы ниже -45 °C не редкость.

Почему не все дверные доводчики морозостойкие

Производитель не обязан заявлять морозостойкость своего устройства, так как она не описана ни в одном стандарте и регламенте. ГОСТ 5091-78, единственный нормативный документ по дверным доводчикам в СССР, описывал только скорость закрытия двери и возможность регулирования угла открытия дверного полотна.

Европейские устройства нередко теряют работоспособность уже при -15 °C, что определенно создаст проблемы при их установке на калитки. В подъезд городского дома с железной дверью такой тоже ставить нужно с осторожностью. При -40 °C за окном в зоне установки доводчика может оказаться довольно холодно.

Ряд устройств европейских производителей подтвердили свою работоспособность при -40 °C. Для этого потребовалась дополнительная сезонная настройка. В частности, рабочая температура до -40 °C подтверждена для Dorma Compakt.

На помощь приходят российские дверные доводчики, чья надежность в мороз до -50 °C прошла апробацию в холодных районах России. К тому же цена у российских разработок вполне демократичная.

Доводчики для двери Arctic Line

Его разработчик – пример хорошо организованного полного цикла от разработки до производства с честным контролем качества выходящих с завода изделий.

Пневматическая конструкция с надежным механизмом, протестированным на 1,5 миллиона циклов открытия/закрытия.
Работа в широком диапазоне температуры от -50 до +50 °C. Производитель заявляет, что на полимерных деталях лед, мешающий работе устройства, не образуется.
Установка на любую дверь массой до 120 кг или калитку. Защита от влаги и пыли не требуется.
Дополнительный бонус: вандалоустойчивость конструкции. Выдерживает вес взрослого человека без повреждений.
Доступная цена.

Дополнительная сезонная настройка требуется, чтобы обеспечить плавное закрытие двери в мороз. Масло при низких температурах густеет, и работа доводчика меняется. Регулировка выполняется клапанами для изменения скорости закрытия.
