Резцы по дереву ручные. Как сделать резцы по дереву. Нож из полотна от ножовки по металлу

14.05.2020

Резец по дереву – это ручной инструмент, который применяется для художественной резьбы древесины, поэтому многие хотят сделать его своими руками.

Изделие состоит из режущего металлического элемента и деревянной рукоятки. Основная резьба осуществляется острой частью, таким образом создаются фигурки или картины.

Чтобы изготовить нож для художественной резьбы понадобится минимальный набор гаражного инструмента.

Инструменты и оборудование:

точильный станок;
болгарка для нарезки ножей;
лобзик;
циркулярный резак;
наждачка.

Дополнительно потребуется сам материал, в частности инструментальная сталь.

Материалы для изготовления:

деревянный круглый брусок – сечение 25 мм;
стальная полоса – толщина 0,6-0,8 мм;
сверла (под резьбу);
круги для циркулярного резака.

К расходному материалу также относится и шлифовальный круг, с помощью которого будет осуществляться шлифовка резца для работы. Старые круги понадобятся в качестве основного сырья для изготовления острых ножей.

Пошаговая инструкцию по изготовлению резца по дереву

1. Изготовление заготовок под нож для резца

Заготовки под нож для ручного резца изготавливаются из старого циркулярного круга. Для этого металл нарезается с помощью болгарки на несколько прямоугольных полосок размером около 20х80 мм. Каждая отдельная полоска это будущий резец для ручного инструмента.

2. Придание формы основному резцу

Каждый резец необходимо обточить до нужной формы. Процедуру можно осуществить двумя способами: путем заточки на станке и методом ковки. Ковка нужна для создания изгиба, а обточка для изготовления общей формы ножа для резца.

3. Заточка ножа для ручного инструмента

Чтобы заточить нож необходим шлифовальный станок с кругом небольшой зернистости. Заточка проводится под углом примерно 45 градусов, а длина острой части составляет порядка 20-35 мм, в зависимости от общей длины резца. Сам нож может затачиваться как в ручную, так и на оборудовании.

4. Изготовление рукоятки для удобной резьбы

Чтобы резьба по дереву была максимально удобной понадобится изготовить деревянную рукоятку. Рукоятка изготавливается на станке или вручную методом строгания и дальнейшего шлифования с помощью наждачной бумаги.

5. Стыковка ножа с рукояткой

Металлический нож вставляется внутрь деревянной рукоятки. Для этого необходимо высверлить внутри ручки отверстие глубиной до 20-30 мм. Лезвие резца будет расположено снаружи, а само основание вбивается внутрь рукоятки. Стоит отметить, что для надежной фиксации на конце металлической заготовки должно быть заострение в виде иглы. Во время забивания следует использовать наставку из плотной ткани, чтобы во время процедуры не затупить лезвие ножа.

6. Установка венца для надежной резьбы

Стопорное кольцо из металла устанавливается для того, чтобы зафиксировать нож. На деревянной рукоятке вырезается специальный контур ровно по диаметру кольца. Далее изготавливается резьба и уже на готовую резьбу закрепляется сам венец. В конечном итоге деревянная рукоятка должна обжаться, а нож надежно зафиксироваться внутри изделия.

7. Шлифовка ножа

Чтобы резьба по дереву была максимально качественной требуется доведение лезвия. Для этого используется мелкий брусок для заточки или простая керамика. На поверхность детали для заточки наливается немного масла (можно использовать моторное), а далее резец затачивается по перпендикуляру.

В конечном итоге получится острый доведенный инструмент, в случае успешной заточки резьба под дереву будет очень легкой и качественной. При необходимости резец можно модернизировать.

Видео: рейсмус для ручной работы по дереву – часть 1.

Видео: часть 2.

Для изготовления различных декоративных элементов из древесины на токарном станке, необходимо наличие специального приспособления – токарного резца по дереву. Такой режущий инструмент можно купить от фирменного производителя, но стоить он будет довольно не дешево, либо же можно сделать резцы для токарного станка по дереву своими руками. Процесс самостоятельного изготовления достаточно прост, важно для этого предусмотреть наличие необходимых инструментов и оборудования.

Назначение и виды токарных резцов по дереву

Резец по дереву – предназначен для ручных видов обработки вращающихся деталей на токарном станке.

Конструкционные особенности

Чтобы иметь представление из чего можно сделать резцы по дереву для токарного станка необходимо ознакомиться с его конструкцией, которую формируют две основные части: рабочая (металлическая) и ручка (как правило деревянная).

При этом, рабочая часть разделяется на несколько элементов и состоит из:

режущей части (лезвия) – посредством нее выполняется затачивание, она является основным элементом, участвующим при обработке заготовки;
тела – представляет собой основную конструкцию, которая необходима регулирования токарем инструмента;
хвостовика – зауженной части, которая плавным образом соединяется с телом. На хвостовике осуществляется крепление ручки.

Ручка, в свою очередь, также делиться на две части и состоит из:

основы – большой части, которая необходима для удержания токарь инструмента;
шейки – маленькой цилиндрической части с металлическими крепежными кольцами, которые предотвращают поломку рукояти в процессе ее набивания на рабочую часть.

Виды резцов

Исходя из того, какой вид обработки планируется выполнять, подбираются соответствующие токарные резцы по дереву с различной конфигурацией, чем более сложным будет обрабатываемая деталь, тем более изощренной конструкцией они должны обладать . Благодаря конструкции определяется специфичность заточки лезвия.

При изготовлении резцов своими руками должны быть правильно выдержаны стандартные размеры и конфигурация. Под определенную обработку, используется специальные резцы по дереву, которые могут быть отрезными, подрезными, расточными и фасонными. Каждый мастер может располагать своими особенными, эксклюзивными, узкоспециальными токарными инструментами, которые предназначены для определенных задач.

Однако зачастую мастерами и любителями токарного дела применяются только два основных вида резцов – рейер и мейсель.

Рейер – применяется для грубых, черновых, первоначальных видов обработки заготовок. Конструктивная особенность таких видов инструментов – это наличие лезвия полукруглой формы. Для его изготовления применяется толстая пластина или желобок с полукруглым сечением. При помощи рейера деревянным заготовкам легко придавать приблизительное очертание подобно готовому изделию.

Мейсель – используется для чистовых видов обработки заготовок, придания ним окончательных форм. При помощи него также можно отрезать изделие от оставшейся части изделия. Мейсель схож по форме с таким инструментом как нож-косяк (чем-то напоминая пластину, у которой косое лезвие с двумя гранями, заточенными под одинаковым углом).

При использовании рейера и мейселя практически отсутствуют трудности в процессе выполнения токарных работ средней степени сложности. Эти инструменты применяются в основном для обработки внешних поверхностей, гораздо реже они используются для внутренней выборки деталей.

Прочие виды токарных резцов по дереву относятся к фасонным. К самым популярным среди них можно отнести:

стамеску-скребок – позволяет выравнивать цилиндрические поверхности на заготовках. Имеет схожую форму с прямой стамеской, у которой односторонняя заточка;
гребенку – используется при выполнении резьб и нанесении декоративного оформления (узоров);
крючковые – позволяют вытачивать в заготовке плоскости;
кольцевые – используются для тех же операций, что и крючковые;
для грубых видов обработки – выглядят как треугольное лезвие. Позволяют придавать заготовкам цилиндрическую форму. Такие виды наиболее безопасны среди прочих, поскольку имеют имеют наименьшую площадь соприкасания с поверхностью заготовки.

Скребок Крючок

Видео «Самодельные резцы для токарного станка по дереву»

Что необходимо для изготовления резцов

Прежде, чем сделать резцы для токарного станка по дереву необходимо предварительно позаботиться о подготовке соответствующих материалов и приспособлений. Для изготовления самодельных инструментов важно:

Наличие заточного станка. Подойдут и компактные варианты для домашних мастерских с качественным абразивным кругом. При этом, чтобы выполнять заточку различных видов резцов могут понадобиться абразивы с различной конфигурацией.
Наличие заготовок под резцы. Для таких задач следует применять стальные заготовки твердых марок. Наиболее распространенной считается Р6М5. Среди домашних мастеров нередко практикуется приспосабливание старых напильников, метчиков и других подручных элементов (обойм подшипников и т.д.).
Наличие деревянных ручек. Для более удобной работы с инструментами, следует оснастить их рукоятью. Ее можно сделать самостоятельно также при помощи токарного станка либо же приобрести в магазине.

При этом, также важно использовать защитные средства: перчатки и очки.

Как изготовить резец своими руками для токарного станка по дереву

Многие мастера столярного дела отдают предпочтение самодельным токарным резцам по дереву. Поэтому зачастую делают инструменты самостоятельно, а не приобретают фабричные изделия. Конечно, инструмент изготовленный в заводских условиях отвечает всем нормам, поскольку при его изготовлении соблюдаются технические характеристики и требования по безопасности труда, однако при правильно подходе можно сделать резцы, которые ничем не будут уступать фирменным.

Основной сложностью начального этапа изготовления является правильный подбор заготовок.

Кроме того, какой твердостью должна обладать режущая кромка важно учитывать и способ крепления инструмента в державку. Благодаря этому компоненту осуществляется фиксация инструмента. В связи с этим важно учитывать значение габаритных размеров.

Следующий момент - это подбор заготовительных материалов. В идеальном варианте лучше всего применять заготовки из инструментальной стали, но недостатком для их обработки в домашних мастерских является твердость материала. Из-за этого в основном применяется ряд подручных материалов, которые закаляются после предварительных видов обработки.

Как утверждают многие профессиональные домашние мастера, чтобы изготовить качественный резец своими руками подойдет использование следующих заготовок:

рашпилей или напильников. Зачастую обработка проводится с уже изношенными инструментами, утративших свое первоначальное состояние. Важно перед этим проверить, чтобы на материале отсутствовали трещины и существенные сколы;
стальных арматурных прутков. Мастера рекомендуют использовать модели у которых квадратное сечение и исходные размеры, не сильно отличаются от заводских;
автомобильных рессор. Главной сложностью является первичная обработка, поскольку заготовке необходимо будет придать прямоугольную форму, используя автоген или сварочный аппарат.

После того, как была обеспечена нужная форма будущему инструменту выполняют его первичную заточку. После заточки проводится закаливание режущей кромки. Чтобы провести данную операцию кромку резца необходимо разогреть до температуры накала (покраснения метала), после чего остудить в машинном масле, опусти туда резец.

Сформировать твердую поверхность можно посредством медленного типа закалки, т. е. вместо остуживания в машинном масле, поверхность инструмента должна остыть на открытом воздухе естественным путем.

В процессе самостоятельного изготовления режущих инструментов важно знать:

что при меньшем размере рабочей части, гораздо сложнее и проблематичнее удерживать его в процессе точения. Длиной размер должен обеспечиваться полноценным захватом кистью, плюс упоры на подлокотниках, плюс расстояния от подлокотников к заготовкам, плюс запасы на износы и затачивания. Поэтому первоначальной длиной рабочих частей должны быть размеры не менее 200 мм, но и размеры, превышающие 400 мм, вызывают неудобства от рабочего процесса. Оптимальной длиной считает показатель 200-300 мм;
чем более короткий размер хвостовика, тем вероятнее, что он может быть вырван из рукояти. На основе этого, при изготовлении режущего инструмента изготавливаемого из напильника или рашпиля, размер хвостовика удлиняется в минимум в 1,5 раза;
чем более тонкая и узкая рабочая часть инструмента, тем вероятнее его повреждение при обработке заготовки при обтачивании. Из-за этого на начальной стадии обтачивания, когда у заготовки отсутствует абсолютная цилиндрическая форма и возникает биение по поверхности лезвия, а также при большом диаметре, когда у силы резания большие значения, следует использовать резцы с достаточным значением толщины.
токарный резец по дереву должен быть оснащен рукояткой, которая не меньше 250 мм. Если ее размеры будут существенно меньшими, то при точении резец будет трудно удержать в руке, что повлечет за собой плохое качеств обработки.

Чтобы предотвратить возможные опасные ситуации проверять качество работы с использованием самодельных инструментов нужно на мягкой породе дерева. После обтачивания незначительной части заготовки нужно проверить насколько сохранена изначальная геометрия резца.

Выполнение заточки резцов своими руками

От того, насколько правильно заточен рабочий инструмент зависят качественные показатели обработки. Чтобы правильно выполнить заточку необходимо воспользоваться электрозаточным станком у которого предусмотрен набор кругов различной степени зернистости и наличие бархатного бруска, необходимого для правки лезвий.

Углы заточек мастера выбирают лично, исходя из своих предпочтений, токарного мастерства, твердость древа, качества рабочих инструментов и окончательного желаемого вида обрабатываемых поверхностей.

Для начинающих токарей оптимальным вариантом являются углы заточек для:

мейселя – скосы должны равняться 40° по отношениям к оси рабочих поверхностей и по 40° для сторон лезвия;
рейера – от 50° до 60°.

При накоплении опыта и повышении уровня мастерства, угол затачивания вы всегда сможете уменьшить до 20°-35°.

Также для мастеров рекомендуется, помимо разнофасонного типа резцов, иметь один вид резцов с одинаковым размером, но с разным углом заточки. Такой подход сможет значительно ускорить и облегчить рабочий процесс, а также увеличит срок эксплуатации инструментов, поскольку не будет надобности в постоянном перезатачивании лезвий исходя из видов обрабатываемого материала.

Тупой тип углов предназначен, чтобы затачивать, твердые породы древесины либо проводить первоначальную (грубую) обработку.

Острый тип углов у резцов дает возможность более качественно обрабатывать поверхности и ускорять точение, но при его использовании следует быть осторожным поскольку существует риск сколоть заготовки и повредить лезвие. Выполнять затачивание и правку такого типа инструментов также необходимо более часто, нежели при использовании резцов с тупым углом.

Приблизительные углы заточек на лезвии формируются еще на стадиях изготовления резцов своими руками, и перед тем как провести термическую обработку - закаливание.

После их окончательной подготовки, резцы затачиваются на абразивном круге, а весь процесс завершает ручная доводка с помощью бархатного бруска.

Видео «Изготовление резцов для дерева из стамесок»

Еще в древности профессия краснодеревщика ценилась очень высоко. В наши дни специалисты, которые способны создавать красивые резные изделия из дерева, тоже на особом счету, ведь для них это занятие не только возможность обеспечить себя неплохим доходом, но и шанс получить удовольствие от подобной работы. Однако чтобы работа по созданию изделий из дерева на самом деле доставляла наслаждение, необходимо позаботиться о наличии специального инструмента.

В современных условиях краснодеревщик должен иметь в своем арсенале определенный набор устройств, которые помогут ему выполнять следующие виды работ:

резьба;
отпиливание;
колка и обтесывание;
строгание;
точение;
долбление.

При этом важно понимать, каким образом выполняется работа по обработке дерева. Узнать об этом можно из следующего материала, где описываются соответствующие инструменты.

Инструменты для обработки древесины

Если рассматривать в общем, то доступные сегодня приспособления, которые позволяют работать с деревянными поверхностями, объединяют в общую группу, именуемую резцами. В этот список принято включать режущие лезвия, пилы, топоры, стамески , специальные рубанки и пр. Особенностью любого из этих инструментов является его назначение: все они рассчитаны на выполнение особого вида обработки деревянного изделия.

Решая вопрос с инструментом для работы, краснодеревщик исходит в первую очередь из своих запросов и вкусов. В том случае, если человек только делает первые шаги в этом деле и знакомится с основами обработки дерева, то ему будут полезны рекомендации опытных мастеров.

Приспособления для резки дерева

Приступая к созданию деревянного изделия, первым делом необходимо вырезать заготовку. Здесь приходится использовать резцы, имеющие вид острых лезвий, при использовании которых для обработки дерева возникают отходы, представленные стружкой или опилками. Если работа с деревянными поверхностями проводится вручную, то чаще всего мастера останавливают выбор на таких инструментах, как пилы, фуганки, одноручные рубанки и пр.

Особенностью этих инструментов является то, что с их помощью можно выполнять работу «от себя». Иными словами, при их использовании рука мастера перемещается в направлении, противоположном туловищу.

При этом в большинстве зарубежных стран получил наибольшее распространение метод «на себя», при котором основные движения осуществляются в сторону тела мастера. Чаще всего при выполнении обработки дерева по такой схеме применяют инструменты, обладающие соответствующей конструкции. Это могут быть специального изготовления ножовки, пилы и т. д. Таковыми могут считаться двусторонние резаки, двуручные струги и ложечные резцы.

Особенности работы

В то же время необходимо упомянуть о важном правиле, которое соблюдает каждый краснодеревщик: если приходится иметь дело с деревянной поверхностью, отличающейся значительной площадью, то для работы применяют метод «от себя» . Это позволяет меньше затрачивать сил на перемещение используемых инструментов - топора, пилы или рубанка. А вот применять для этой цели тесло, которое предназначено для метода «на себя», нежелательно.

Чем выпиливать заготовки

Сталкиваясь с задачей по отпиливанию дерева, мастера чаще всего прибегают к помощи многорезцовых приспособлений, имеющих специальное название - пилы. В рамках этих инструментов можно выделить несколько типов:

продольные;
поперечные;
универсальные.

К примеру, если говорить о пилах, которые рассчитаны на поперечное выпиливание, то в их конструкции предусмотрены острые зубья треугольной формы, причем все они имеют две грани для правой и левой резьбы. Особенностью пил, предназначенных для продольного пиления, является наличие зубьев, выполненных в форме долота. Использование подобной формы дает возможность удерживать зубьям между собой опилки, извлекая их из тела древесины.

Что касается пил универсального назначения, то их зубцы выполнены в виде прямого угла . За счет своего строения они могут резать волокна в любом направлении - поперечном, продольном, наклонном.

Разновидности пил

Все предлагаемые на сегодня пилы могут быть классифицированы на несколько видов:

простые;
ножовки;
одноручные.

В рамках механических пил можно выделить несколько подвидов:

ленточные;
двуручные;
бензиномоторные;
циркульные.

Чаще всего при выпиливании заготовки используют поперечные пилы. Если возникает необходимость в раскряживании, то выбор останавливают на одноручных или двуручных инструментах . Для обработки обычно применяются ножовки циркульного или лучкового типа. Чтобы выполнить грубую обработку древесины, отдают предпочтение пилам, имеющим большие резцы. Чтобы наиболее качественно выполнить точную обработку, эффективно использовать инструменты, оснащенные мелкими зубцами.

Колка и обтесывание древесины

Если перед краснодеревщиком возникает задача по созданию заготовок из брусков, кряжа или стволов, то лучше всего применять такие виды резцов по дереву:

топоры;
колуны.

Колун представляет собой массивный топор , при помощи которого удается эффективно выполнять разделку кряжа. Часто колун применяется в сочетании со стальными или деревянными клиньями, последние забивают в основу дерева, за счет чего удается упростить процедуру ее раскалывания. Обработанные заготовки подвергаются обтесыванию, для чего применяют бытовые легкие топоры. Они привлекательны тем, что они могут быть закреплены на поясе в специальных чехлах.

Если необходимо обтесать поверхность деревянной заготовки, то приходится прибегать к помощи тесла, представляющего разновидность топора, у которого лезвие расположено под прямым углом к топорищу. При помощи этого резца довольно эффективно создавать вогнутые или фигурные изделия. В некоторых случаях тесло можно сделать самостоятельно, для чего применяется металлическая пластинка большой толщины, которая должна иметь остро заточенный и загнутый край.

Строгание прямых и фигурных поверхностей

Под процедурой строгания принято понимать удаление с поверхности дерева тонких слоев стружки . Чтобы справиться с этой задачей с минимальными затратами физических усилий, рекомендуется применять ручные или токарные резцы следующих видов:

ножи;
двуручные струги, оснащенные прямыми или полукруглыми лезвиями;
рубанки;
шерхебели.

При выполнении финишного строгания чаще всего используют специальные рубанки, оснащенные одинарным или двойным лезвием, которое зафиксировано в металлическом или деревянном корпусе.

Снимаемая стружка может иметь различную толщину . Определяющую роль здесь играет расстояние, на которое выдвинуто лезвие или корпус. С уменьшением этого расстояния можно получить более тонкую деревянную стружку.

Если стоит задача по созданию кривых или закругленных элементов, скажем, клепок для бочки, то обычно отдают предпочтение специальным рубанкам, по своей конфигурации напоминающим выпуклый нож. Если приходится иметь дело с заготовками, которые выгнуты поперек плоскости, то выбор останавливается на рубанках-горбачах. Особую разновидность образуют рубанки, предназначенные для создания кромок и узких пазов при обработке филенок или досок.

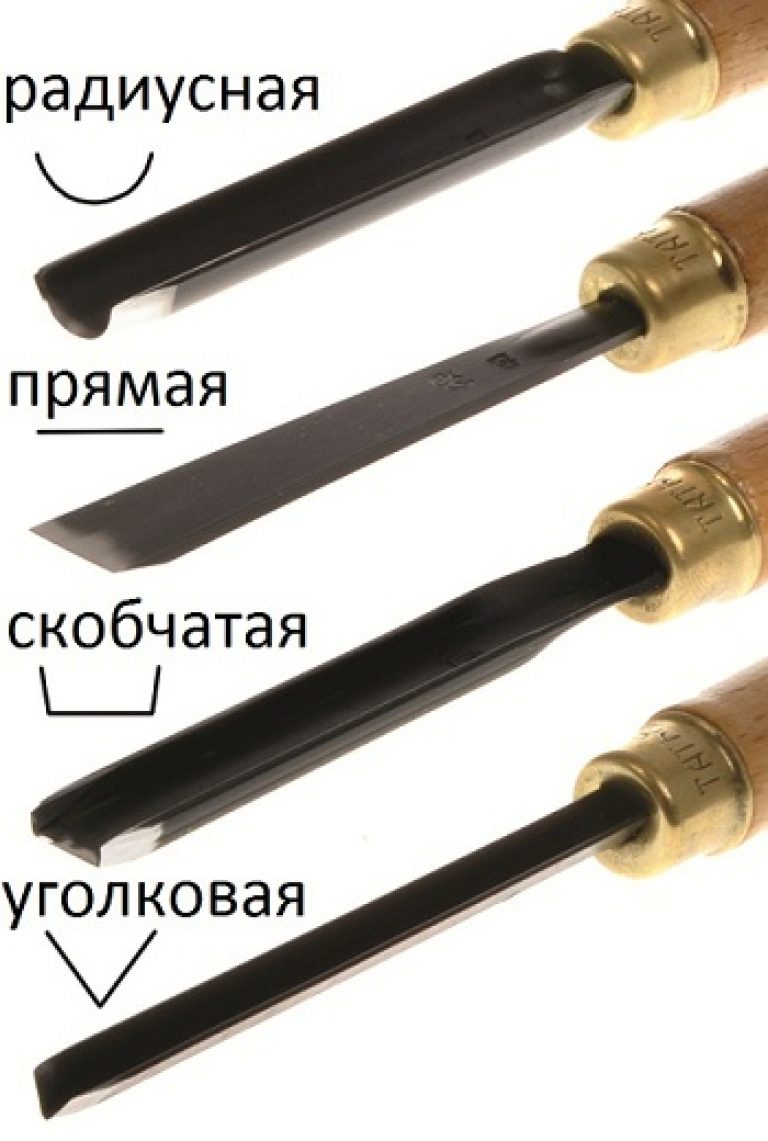

Виды и предназначение стамесок

Умельцы, которые на профессиональном уровне занимаются обработкой древесины, чаще всего используют такой инструмент, как стамески. Обычно резку дерева выполняют при помощи устройств, имеющих вид металлических стержней , которые отличаются наличием плоской поверхности, острого режущего лезвия и хвостовика. Последний элемент располагается на деревянной ручке с кольцом.

Каждый тип стамесок рассчитан на выполнение собственной задачи. Скажем, при помощи прямых и широких приспособлений эффективно выполнять очистку или резку выпуклых или ровных заготовок. К узким инструментам имеет смысл прибегать тогда, когда возникает задача по обработке древесины на узких участках деталей. Что же касается прямых стамесок, оснащенных круглыми лезвиями, то их следует использовать в ситуации, когда приходится иметь дело с деревом твердых пород или роговыми сучками.

В случае возникновения необходимости в очистке дерева, имеющего дупло или глубокую полость , обычно прибегают к помощи стамески-долота, оснащенной толстым стальным стержнем. В дополнение к этому выполнять эту операцию следует в сочетании с таким инструментом, как киянка. Она будет применяться для забивания долота вглубь древесины.

Хотя с помощью стамесок удается довольно эффективно удалять с дерева ненужные фракции, все же изначально эти инструменты создавались для вырезания сложных изделий. Если у мастера возникла задача по созданию в теле заготовки желобов, то для выполнения этой работы придется использовать клюкарзы. Речь идет о стамесках, оснащенных изогнутыми или желобообразными лезвиями. С их помощью удастся изготовить углубление необходимого радиуса и глубины. На первом этапе необходимо воспользоваться самой широкой клюкарзой и создать отверстие. После этого наступает черед клюкарзы меньшего размера , далее переходят к использованию еще более маленькой и т. д.

Использование специальных резцов

Описанные выше инструменты являются не единственными, которые должны присутствовать в арсенале мастера резьбы по древесине. Нередко перед краснодеревщиком встает задача по объемному резанию, которое приходится выполнять при создании художественных произведений. В таких ситуациях не обойтись без ложечных резцов.

Стоит заметить, что эти приспособления были созданы еще сто лет назад. Работа с этими приспособлениями заключается в использовании метода «на себя», причем перемещать инструмент можно и в продольном, и в поперечном направлении относительно волокон.

Но не только ложечное устройство является распространенным инструментом у мастера по резьбе. Часто приходится использовать и двусторонний резец, имеющий форму буквы «Т» . Чаще всего его помощью выполняют обработку заготовки при создании изделий крупных размеров. Основное назначение резцов ложечного типа заключается в вырезании деревянных окружностей, которые в дальнейшем послужат основой для создания тарелок, а также других предметов посуды и иных изделий.

Заключение

Вне зависимости от вашего опыта в таком деле, как резьба по дереву, в первую очередь необходимо позаботиться о наличии обязательного инструмента для выполнения этой ручной работы. Именно поэтому в вашем арсенале должны присутствовать резцы для ручной резьбы. Следует иметь в виду, что они отличаются своим исполнением и назначением, поэтому выбирать эти приспособления следует, ориентируясь на операции, которые вам предстоит выполнять.

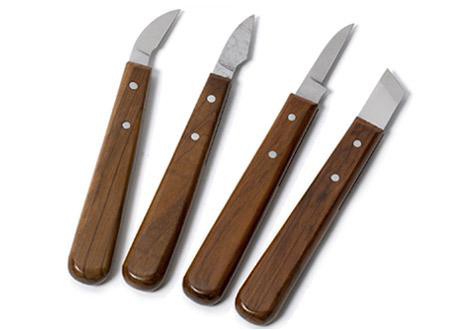

Резцы по дереву - это необходимый инструмент для любого резчика. Однако качество магазинных резцов зачастую оставляет желать лучшего, поэтому если вы планируете всерьез заняться вырезанием по дереву, то вам стоит сделать резцы по дереву своими руками.

Резцы по дереву из ленточной пилы

Как сделать резец по дереву своими руками из На самом деле это не так уж сложно, притом что заточку такие резцы держат очень хорошо. Для работы вам понадобятся:

Обрезки дуба для рукояток.
Электрическое точило.
Ножовка.
Ленточная шлифовальная машинка.
Шлифовальные шкурки разной зернистости.
Собственно лезвие от ленточной пилы.
Респиратор, чтобы защитить органы дыхания.

Изготовление клинка

Если вы планируете делать резцы по дереву своими руками, то вам понадобится кусок полотна пилы длиной примерно 8 сантиметров. Из них 4,5-5 сантиметров нужно оставить на хвостовик, который будет крепиться к рукояти. При помощи электрического точила из полотна вырезается форма будущего ножа. Форму мастер определяет сам в зависимости от требований. Затем на машинке форму нужно обточить, сделав для нее большую фаску с углом 10-15 градусов. Это сужение от обуха к режущей кромке необходимо для того, чтобы с резцом можно было работать. Режущая кромка с углом 25-30 градусов, которая и будет участвовать в процессе вырезания, создается позже.

Выполнять эту работу нужно медленно, иначе металл нагреется, станет мягким и перестанет держать заточку. Можно иногда охлаждать заготовку в воде.

Изготовление рукояти

Чтобы изготовить рукояти для таких предметов, как резцы станка, дереву своими руками нужно придать особую форму. Для рукоятей подойдут дубовые бруски длиной около 12 сантиметров и сечением 12х22 миллиметра.

Хвостик металлической заготовки зашкурить по краям, чтобы сбить заусенцы.
Приложив хвостик к брусочку, обвести форму ручкой.
Стамесками выбрать древесину на глубину, идентичную толщине заготовки. Периодически заготовку надо примерять, прикладывая сверху второй брусочек. Ямка не должна быть ни слишком глубокой, ни слишком мелкой - в первом случае клинок будет шататься, а во втором - ручка просто треснет или не склеится.
После того как вы убедились, что все детали идеально подходят друг к другу, их можно склеивать. Клей нужно наносить в гнездо и на поверхность бруска. На вторую деталь клея можно нанести меньше.
После соедините детали максимально точно и стяните струбцинами. Сделать это нужно сильно, но чтобы не расколоть бруски.
Излишки клея уберите влажной тряпочкой и оставьте все сохнуть примерно на 12 часов.

После этого плотность конструкции надо проверить - возьмитесь одной рукой за рукоятку, а второй попытайтесь расшатать клинок. Если услышите характерные скрипы, то работу придется переделывать. Не поленитесь - если ручные резцы по дереву руками будут плохо сделаны, то клинок быстро расшатается и может в итоге привести к травме.

Подгонка рукоятки

Резцы по дереву своими руками хороши тем, что форму рукоятке вы можете придать сами, как вам удобно. Хотя некоторых общих правил надо придерживаться:

Заднюю часть оставьте округлой и широкой, гораздо шире той, что ближе к клинку. Поэтому лучше заранее сделать заготовки рукояток в виде вытянутой усеченной пирамиды.
Обязательно сделайте на рукоятке выемку под указательный палец.

Грани рукоятки можно обточить шлифовальной машинкой. Это обязательно делать в респираторе и защитных очках, чтобы не повредить органы зрения и дыхания. Обточите рукоятку примерно, а затем вручную обработайте мелкой шкуркой. После по желанию покрасьте рукоятку и обязательно обработайте ее лаком.

Создание инструмента из фрезы по металлу

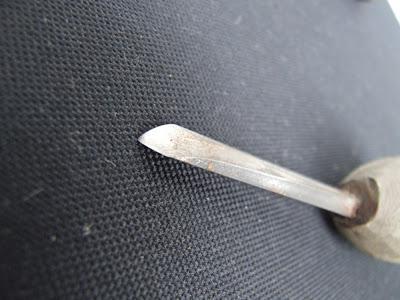

Проверка заточки

Заточку резца следует проверить. Если он заточен правильно, то даже самая твердая древесина будет легко резаться не только вдоль, но и поперек волокон. Также остроту следует проверить на мягком дереве, посмотрев, чтобы срез был блестящим и ровным, как будто "масляным". Для этой проверки подойдет, например, сосна, которую очень легко достать.

Заточка, если нож затупился

Со временем ваш нож, разумеется, затупится. Тогда его можно будет заточить шлифовальной шкуркой, а затем также отполировать на обратной стороне кожаного ремня с пастой ГОИ.

Для обработки круглых деревянных деталей или приданию заготовке круглой (цилиндрической) формы используются токарные станки по дереву. В зависимости от формы изделия, которую нужно получить на станке, используются токарные резцы по дереву, имеющие разнообразные виды по форме режущей части и способу заточки.

В основном, при работе с деревом на токарном станке, используются ручные резцы, но есть варианты станков, когда инструмент жестко закреплен, и держать его в руках нет необходимости.

1 Общие сведения

Он имеет три зоны:

лезвие — режущая часть (заточенный особым образом конец инструмента);
тело — металлическая часть, которая упирается при работе в подставку (подлокотник) станка;
хвостовик — зауженная часть инструмента в противоположном конце от лезвия. На хвостовике крепится деревянная (пластиковая) ручка.

Ручка ручного резца имеет основу (то за что держится мастер) и шейку (металлическое крепежное кольцо не позволяющее разрушаться ручке в процессе работы).

1.1 Виды резцов

Для проведения множества разнообразных работ на станке потребуется целый набор токарных резцов по дереву. Многие мастера имеют свои особые инструменты, которые необходимы им для проведения определенного вида обработки дерева, поэтому некоторые из них сделаны своими руками.

В зависимости от потребностей, резцы по дереву могут быть:

отрезными;
подрезными;
расточными;
фасонными.

Для выполнения основных операций по работе с деревом на токарном станке достаточно двух основных видов резцов:

рейера — предназначен для первоначальной стадии обработки заготовки;
мейселя — для придания изделию окончательной формы.

1.2 Рейер

Конструктивно представляет собой длинное стальное лезвие с полукруглым сечением.

Рейер — предназначен для первоначальной стадии обработки заготовки

Изготовить своими руками его можно из толстой металлической пластины или полукруглого желобка. Заточка рабочей части (лезвия) проводится также в виде полукруга. Используется рейер для придания первичной заготовке приблизительных параметров изделия в черновом виде.

1.3 Мейсель

Своей формой этот инструмент напоминает сапожный нож — это металлическая пластина, заточка косого лезвия которой выполнена под одинаковым углом с обеих сторон. Используется для придания изделию окончательной формы, а также для отделения готовой детали от заготовки.

Эти два основных вида резцов позволяют выполнять основные операции по обработке деревянных заготовок по внешней поверхности. В некоторых случаях возможна работа с ними и при внутренней обработке деталей.

1.4 Фасонные резцы

Большое семейство другого вида резцов по дереву, относятся к категории фасонных:

стамеска (скребок) — выравнивает цилиндрические поверхности;
гребенка — для вырезания канавок или резьбы;
крючок — с его помощью вытачиваются полости в торце детали;
кольцо — действует аналогично крючку;
треугольник — заточка лезвия выполнена в форме треугольника для придания заготовке круглой формы.

1.5 Самодельные резцы

Самостоятельно изготавливая самодельные резцы для токарного станка по дереву, следует учитывать некоторые особенности при выборе материала. Он должен быть прочным (из качественной марки стали) и соответствовать допустимым минимальным размерам.

Самыми простыми в изготовлении своими руками являются рейер и мейсель. Для получения этих резцов можно использовать уже отработанные напильники или рашпили. Используя обычный станок для заточки, им придается нужная форма лезвия, а ручку зачастую менять нет необходимости (при условии, что старая в полном порядке). При отсутствии крепежного кольца на ручке — его необходимо обязательно добавить, так как это элемент, который увеличивает безопасность работы с инструментом.

Еще одним подходящим материалом, для изготовления резцов своими руками, являются арматурные прутки и листы автомобильных рессор.

Металл, из которого они сделаны, имеет достаточную твердость, но перед выполнением заточки его следует закалить. Для этого полученную заготовку резца разогревают до красноты, а затем опускают для охлаждения (закалки) в машинное масло.

Сделанные своими руками резцы следует испытать на мягких породах дерева (тополь, липа), а затем, после осмотра на предмет появления трещин и сколов, можно приступать к работе с более твердыми породами (дуб, береза, бук).

2 Правила изготовления резцов своими руками

Для того чтобы самодельный инструмент оправдал себя в работе необходимо придерживаться следующих правил:

длина рабочего тела должна быть в пределах 20-30 см. Это обеспечит надежный захват инструмента и предоставит достаточно свободного пространства для размещения его на упоре (подлокотнике). Кроме того, останется определенный запас для регулярной заточки лезвия;
хвостовик должен иметь достаточную длину для прочного закрепления в ручке. Резцы, изготовленные из рашпилей или напильников, которые имеют свои хвостовики, требуют их удлинения в 1,5-2 раза;
рабочее тело резца должно иметь достаточную толщину, чтобы противостоять возможным ударам при первичной обработке заготовок деталей цилиндрической формы;
деревянная (пластиковая) рукоятка инструмента должна быть длиной не менее 25 см. В противном случае удерживать его в руках будет очень проблематично, особенно, при выполнении точных работ.

Резцы для токарного станка по дереву (видео)

2.1 Заточка резцов

Как в процессе изготовления своими руками, так и в последующей эксплуатации, резцы для работы по дереву требуют регулярной заточки. Правильное формирование формы режущего лезвия и дальнейшая его заточка во многом определит будущее качество изготовленных на токарном станке изделий.

Для качественной заточки потребуется электрозаточной станок, на который в определенной последовательности следует устанавливать круги с разной зернистостью. При ручной правке лезвия обычно используется бархатный брусок.

Угол заточки определяется самостоятельно в зависимости от того, с какой древесиной придется работать и насколько качественно должна быть обработана поверхность деревянной детали.

Для того чтобы не гадать (при отсутствии достаточного опыта) можно воспользоваться следующими параметрами:

мейсель стачивается по скосу полотна, наклон которого составляет 40 градусов, а угол заточки резцов также равен 40 градусам с каждой стороны лезвия;
рейер затачивается под углом от 50 до 60 градусов.

С течением времени использования резцов (и получением достаточного опыта) угол затачивания можно будет уменьшить до 20-35 градусов.

В работе с разными породами дерева желательно иметь набор инструментов одного вида, но заточенными под разными углами. Это несколько облегчит работу и позволит сэкономить на перезаточке одного инструмента.

Следует помнить, что затачивание лезвия под тупым углом требуется для обработки твердых пород дерева и чернового придания формы заготовке. Острые углы затачивания позволяют качественно обработать деталь, но при этом возникает необходимость более частой правки и затачивания инструмента.

При изготовлении резцов своими руками угол заточки задается еще до закаливания. После того как этот процесс будет пройден, инструмент доводится до рабочего состояния на абразивном круге и бархатном бруске.

просмотров

Сохранить ВКонтакте
