Назначение и особенности балансировочного клапана. Балансировочный вентиль (клапан) для системы отопления Балансиры на отопление назначение виды применение

Независимо от конфигурации и масштабов системы отопления (далее – СО), она нуждается в сбалансированном распределении потоков водяного теплоносителя по всем тепло обеспечивающим приборам. Одним из современных способов балансировки является применение балансировочного клапана для системы отопления.

Балансировочный клапан для системы отопления

Цели и задачи балансировки СО

Неэффективность работы отопительных систем проявляет себя в неодинаковом прогреве жилых помещений, когда в одних комнатах люди замерзают, а в других – изнывают от жары. Основной причиной такого расхождения температур является неправильное распределение теплоносителя в СО:

• недостаточный расход горячей воды в системе не прогревает воздух до комфортной температуры;
• перерасход теплоносителя приводит к перегреву воздуха в помещении.

При этом излишки тепла в одних помещениях однозначно приводят к недостаче тепла в других комнатах.

Целью балансировки является дифференцированная подача тепла для равномерного обогрева всех помещений здания.

Принцип работы по балансировке с помощью балансировочных клапанов заключается в гидравлической настройке системы, путём регулировки пропускной способности каждого радиатора в отдельности. Тем самым, отпадает необходимость изменения объёмов отопительной системы в каждой комнате, например, увеличения количества секций в батарее отопления.

Задачей балансировки посредством балансировочных клапанов (далее – БК) является перераспределение потоков теплоносителя по всем участкам СО таким образом, чтобы через радиатор отопления проходил объём (расход) горячей воды, соизмеримый по тепловой мощности с обогреваемой жилой площадью.

Установка ручного или автоматического БК позволяет снизить нагрузку на отопительные котлы. В несбалансированных СО нередко ради повышения температуры в комнатах всего на 1 градус приходится перерасходовать тепловой энергии до 6%. Зато при использовании БК экономится от 25 до 40% тепловой мощности.

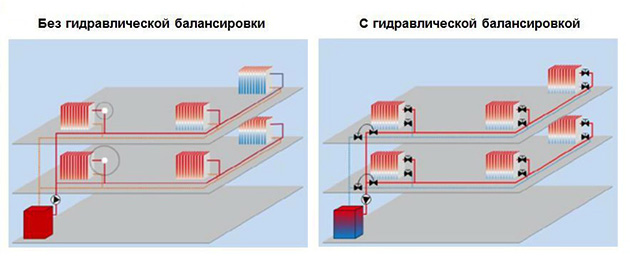

На рисунке ниже условно показаны различия в подаче тепла на точки теплопотребления без установленных БК и с их использованием. Оттенками красного цвета отражены более нагретые радиаторы и горячий котёл, синего – недогретые радиаторы и котёл, работающий в экономном режиме.

Схема поступления тепла в батареи отопления без балансировки и с использованием балансировочных клапанов

Устройство и принцип функционирования

Устройство БК напоминает конструкцию ручного регулирующего вентиля, которым пользуются в целях изменения расхода горячего теплоносителя. При этом увеличивая или уменьшая проходное сечение прибора. На рисунке ниже показаны функциональные элементы БК.

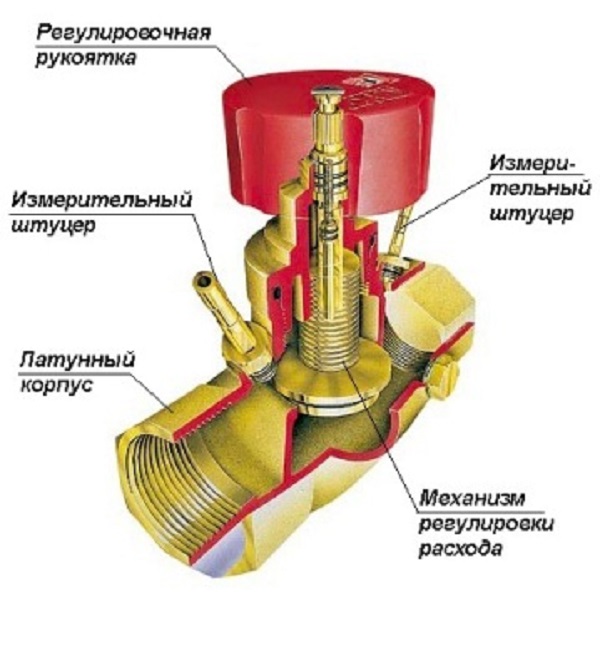

Функциональные элементы клапана

Главное отличие БК от регулирующих и запорных устройств заключается в наличии двух измерительных штуцеров, служащих для замеров давления рабочей среды до и после механизма регулировки расхода, и оснащении регулирующего механизма маховиком-рукояткой с измерительной цифровой шкалой.

Принцип работы регулирующего расхода механизма заключается в изменении проходного сечения в посадочном седле при рабочем движении золотника.

Конструктивные исполнения БК могут быть самыми различными. Шток регулировочного устройства располагается перпендикулярно либо под углом к оси направления потока теплоносителя, золотники встречаются плоской, конусной или сферической формы, в соответствии с которой выполняется посадочная поверхность седла.

Скошенное расположение штока более предпочтительное, так как обеспечивает клапану малое гидравлическое сопротивление.

Принцип работы БК, имеющего в конструкции прямой шток и сопряжение плоского золотника с седлом, показан на рисунке ниже.

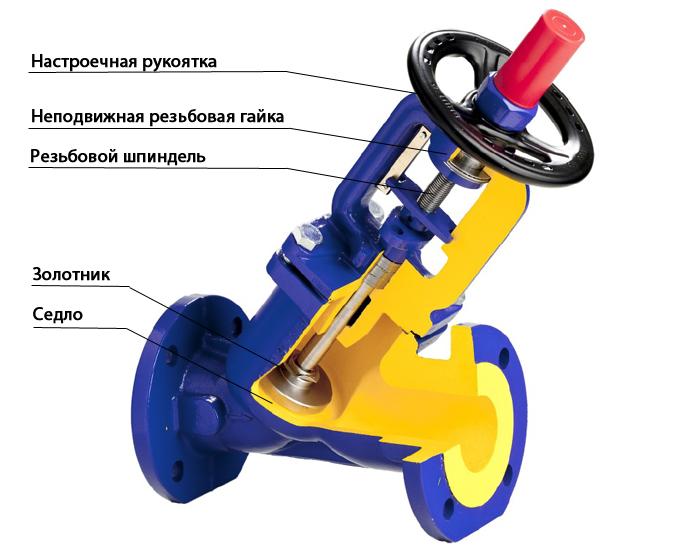

БК с прямым регулирующим штоком

Ось трубопровода и совпадающая с ней ось направления потока теплоносителя параллельны уплотняющей поверхности золотника. Плоский золотник и шпиндель резьбовой, сообщающий золотнику рабочее движение, установлены перпендикулярно оси потока.

При вращении рукоятки, которая работает как маховик, крутящий момент через винтовую пару, состоящую из неподвижной резьбовой гайки и шпинделя, сообщает золотнику рабочее поступательное движение (так называемый рабочий ход).

В процессе работы золотник перемещается в интервале от крайнего нижнего до крайнего верхнего положения. Если переместить золотник в крайнее нижнее положение, произойдёт плотное сопряжение золотника с поверхностью седла, герметично перекрывающее движение водяного потока.

В соответствии с изменением размера проходного сечения изменяется пропускная способность устройства, численно равная расходу, выраженному в куб. м/ч.

В качестве технической характеристики БК указывается его расходная характеристика, отражающая зависимость относительного расхода теплоносителя от относительного рабочего хода штока (затвора) БК при фиксированном перепаде давления.

Образец расходной характеристики балансировочного клапана

По инструкции, прилагаемой к БК, определяется параметр рабочего хода штока и подсчитывается число оборотов регулировочной рукоятки, необходимые для формирования нужного расхода теплоносителя. На рукоятке имеется цифровая шкала, показывающая количество полных оборотов открытия затвора.

Принцип настройки клапана заключается в выкручивании или закручивании рукоятки-маховика, поднимающей или опускающей шток с золотником. На рукоятке имеется ограничитель для фиксации выставленного расхода и предотвращения сбивания настроек при манипуляциях с клапаном. Например, при его использовании как запорного вентиля для полного перекрытия движения теплоносителя.

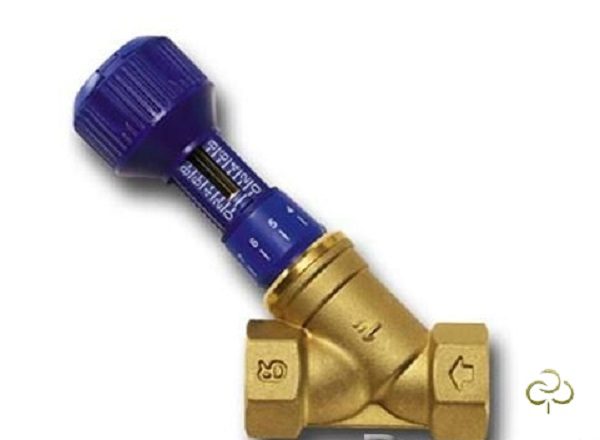

На рисунке ниже показан клапан для балансировки Ду25 производства CIMBERIO (Италия).

Балансировочный клапан CIMBERIO

Обращают на себя внимание удобные для пользования две цифровые шкалы на общей рукоятке:

• основная круговая шкала показывает число полных оборотов от 0 до 8 (показание 0 соответствует положению «полностью закрыт», показание 8 – «полностью открыт»), характеризующих степень открытия затвора клапана;
• дополнительная круговая шкала показывает десятые доли (от 0 до 9) от каждого оборота.

Типы балансировочных клапанов

Клапаны для балансировки производятся двух типов:

1. Ручные БК помогают в настройке рабочих характеристик при постоянном давлении рабочей среды. Они оснащаются двумя штуцерами, через которые измеряется перепад давления на БК для более точной настройки клапана под конкретные рабочие условия.
2. Автоматические БК работают парами при их установке в двухтрубных отопительных контурах. На рисунке ниже показана пара автоматических балансировочных вентилей, связанных между собой капиллярной трубкой.

Автоматические балансировочные вентили в связке посредством капиллярной трубки

Производители

Наиболее известными производителями балансировочных устройств являются:

• Компании Broen и Danfoss (Дания);
• Giacomini (Италия);
• Vexve (Финляндия);
• Oventrop (Германия);
• ADL (Россия).

Монтаж системы отопления. Видео

Про нюансы монтажа системы отопления можно узнать из видео ниже.

Необходимость балансировки отопительной системы вызывают многочисленные факторы, начиная от ошибок проектировщиков, ещё на этапе разработки проекта здания и заканчивая заменой чугунных радиаторов на биметаллические. Возникающие сбои в работе системы отопления устраняются по принципу гидравлической регулировки, установленными балансировочными клапанами. Несмотря на свою сравнительно высокую стоимость, клапаны быстро окупаются за счёт экономии тепла.

Измерение рабочих параметров балансировочного клапана

Чем больше отопительная система, тем сложнее обеспечить равномерное распределение тепла ко всем без исключения помещениям, на каком бы расстоянии от его источника они ни находились. Чтобы температурный режим был равномерным, в отопительную сеть на разных участках встраивают механизмы для регулировки теплового потока. Самым распространённым и эффективным из них является балансировочный кран в системе отопления.

Показать всё

Общая характеристика

Способы, с помощью которых осуществляется регулировка теплового потока, бывают нескольких типов. В первом из них используют трубы разного диаметра, регулирующие объём теплоносителя, проходящего через радиаторы. Ещё один основан на применении специальных шайб, корректирующих проход нужного на этом участке количества нагретой воды.

Детальное описание этих методов не представляет интереса, так как они уже устарели и не используются. Современным механизмом регулировки подачи теплоносителя является установка на отопление балансировочного клапана, состоящего из :

• прочного латунного корпуса, оснащённого патрубками для подключения труб, с расположенным внутри седлом в форме специального вертикального канала;
• шпинделя в форме конуса, вкрученного в корпус седла, для регулировки потока теплоносителя;
• резиновых уплотнительных колец;
• пластикового (реже - металлического колпачка).

Основная деталь приспособления - два специальных штуцера, отвечающих за :

• определение внутрисистемного давления по обе стороны клапана;
• подсоединение трубки капиллярного типа.

На каждом из штуцеров имеется измеритель давления, и при перепаде значений нужно вычислять рациональное количество расхода воды.

Балансировочный клапан VT.054



Принцип действия

Принцип работы балансировочного крана в системе отопления состоит в регулировке сечения проходного отверстия для теплоносителя внутри трубопровода. При помощи рабочих элементов клапана можно в любое время провести регулировку отопительной системы, не останавливая её работу, добиться комфортного теплового режима в обогреваемых помещениях при минимальном расходе энергии.




Вращение регулировочной рукоятки заставляет шпиндель двигаться вниз или вверх, соответственно открывая или закрывая проходное отверстие в трубе или уменьшая его сечение. Уменьшение сечения пропускного отверстия создаёт препятствие на пути движения воды, искусственно увеличивая скорость потока. В результате вода приходит в удалённые контуры быстрее и с меньшими потерями тепла. Это и обеспечивает равномерное нагревание всех помещений.

При постоянных изменениях рабочего давления важно обеспечит надёжную герметичность соединений внутри клапана. Для изделия уплотнительных колец шпинделя используют :

• фторопласт;
• плотную резину;
• металл.

Ручные балансировочные клапаны Danfoss. Гидравлическая балансировка инженерных систем



Виды клапанов

Клапаны бывают двух видов: ручного и автоматического. У каждого из них есть свои преимущества. Кран для ручной балансировки больше подходит для отопительных трубопроводов небольших размеров со стабильным давлением, обычно установленных в индивидуальных жилых домах и квартирах. Здесь балансировочные краны устанавливаются на каждый радиатор.

Кроме индивидуальной настройки каждой батареи, при необходимости такая конфигурация обеспечивает ремонт отдельных элементов системы , не отключая её при этом полностью. Ещё одним преимуществом ручного клапана, по сравнению с автоматическим, является его более низкая стоимость.



Автоматический кран

Автоматические приспособления для регулировки подачи теплоносителя намного дороже ручных клапанов. Их устанавливают на стояки отопительных систем многоквартирных домов, административных зданий или производственных помещений.

Принцип работы клапана-автомата не такой, как у механического крана. При ручной регулировке количество теплоносителя, проходящего сквозь трубу за единицу времени, зависит от проходного сечения, которое выставляется с помощью вентиля.

А в автоматической системе вентиль постоянно установлен на максимальный расход воды; давление и количество подаваемого в трубопровод теплоносителя регулируется с помощью установленных на радиаторах термостатов и капиллярных трубок.

Балансировочный клапан с внутренней резьбой STAD

Установка балансировочного вентиля

Каждый балансировочный кран имеет на корпусе стрелку, которая указывает, в какую сторону должна перемещаться жидкость внутри корпуса, чтобы к минимуму снизить турбулентность, сказывающуюся на правильности настроек. Стрелка служит ориентиром при монтаже механизма на трубопровод.

Прибор устанавливают на прямых участках труб так, чтобы длина ровной части трубы впереди клапана была не меньше пяти его диаметров и не меньше двух на выходе. Монтировать его нужно в обратной ветви системы, для этого понадобится всего лишь сантехнический разводной ключ.

При установочной работе нужно последовательно соблюдать несколько правил . Вначале проводится обязательная проверка с последующей промывкой и прочисткой трубопровода от возможного присутствия в нём стружки металла или иных инородных предметов.

Если у прибора есть съёмная головка, перед монтажом её нужно снять, руководствуясь инструкцией. Это облегчает установку клапана. Потом один конец крана накручивается на трубу. Другой конец через муфту подсоединяется к радиатору. Для уплотнения резьбы необходимо применять нити из льняного волокна, пропитанные специальной смазкой.

Ручные балансировочные клапаны - мастер-класс

Способы настройки

После установки балансировочного клапана в отопительную систему его нужно настроить на энергосберегающий режим. Для этого каждый вентиль снабжается инструкцией для подсчёта оптимального числа оборотов рукоятки. Клапан можно регулировать двумя способами.




Профессионалы пользуются простым и проверенным временем методом. Разделяя количество оборотов вентиля на число радиаторов, они определяют корректировочный шаг каждого крана. Так, если число оборотов шпинделя равно 4,5, а количество радиаторов - 10, то шаг определяется в 0,45 оборота. Система будет оптимально отрегулирована, если каждый вентиль, начиная с последнего радиатора, будет открыт на плюс 0,45 оборота.

Для более быстрого и точного второго способа необходимо применение термометра контактного типа. Для регулировки потребуется нагреть систему до 80 градусов при всех открытых клапанах и провести замеры температуры каждого радиатора в отдельности. Температурный разнобой устраняется, если прикрутить первые и средние краны. Обычно для первого вентиля достаточно 1,5, а для средних - 2,5 оборота. Дав системе адаптироваться, через полчаса произвести контрольные замеры.

Применение обоих методов устраняет температурную дифференциацию при нагревании радиаторов и способствует равномерному обогреву всех помещений при минимальном расходе тепловой энергии.

Установка балансировочных клапанов в системе отопления обеспечивает равномерный обогрев всех без исключения помещений и экономный расход энергоресурсов. Особенно это необходимо для больших отопительных систем. Это устройство лучше всего помогает распределению теплоносителя по её контурам. Но технологию установочных работ следует обдумывать ещё при проектировании отопительной системы, так как качество работы клапана зависит от правильной его установки и настройки.

Любой из используемых видов отопительной системы нуждается в правильной настройке. Для максимальной эффективности работы используемого оборудования необходимо приблизить реальные параметры к расчётным значениям. Как утверждают эксперты, основным способом регулирования считается балансировочный клапан для системы отопления. Принцип работы и схему установки этого устройства мы опишем в данной статье.

Для чего нужен

Как можно понять из названия, указанное устройство используется для балансировки отопительной системы. Основной задачей подобных операций считается равномерное распределение тепла во всех ответвлениях на системе. Таким образом, каждый из установленных радиаторов сможет получить нужное количество теплоносителя определённой температуры.

Обратите внимание! При ведении разговора о настройке системы имеется в виду предварительный расход теплоносителя для эффективной работы каждого из участков.

В простых по устройству трубопроводах сбалансировать расход тепла можно правильным подбором диаметра труб. В сложных системах с несколькими разветвлениями регулирование количества тепла на отдельный контур происходит с участием специальных шайб, смещение которых позволяет устанавливать необходимый диаметр трубы для прохождения теплоносителя.

Заметим, что все описанные способы считаются устаревшими. На данный момент в отопительных системах устанавливают специальный регулирующий клапан, собранный по принципу вентиля. В корпус прибора установлены два штуцера, которые используются для следующих целей:

• Измерение давления воды в системе до и после прохождения клапана;
• Подключают специальную капиллярную трубку для регулировки работы приспособления.

Ручной балансировочный клапан фирмы «Danfoss»

Во время измерения давления каждый из задействованных штуцеров определяет его величину, а также параметры перепада после прохождения регулятора. Основываясь на полученных данных по инструкции к устройству можно рассчитать необходимое число поворота рукоятки для нормального расхода воды в отопительной системе.

Обратите внимание! Балансировочные клапана некоторых известных производителей, например, торговой марки «Danfoss» имеют специальное цифровое табло, из информации на котором потребитель может узнать о количестве протекающей по трубам жидкости. Основным недостатком таких приспособлений считается высокая цена.

Принцип работы

Для начала разберёмся с основными нюансами балансировки отопительных приборов. В случае, если тупиковая ветвь трубопровода подсоединяется к нескольким радиаторам отопления, каждому из отопительных приборов нужно подать достаточное количество предварительно нагретой воды. Необходимый объём жидкости берётся из предварительного расчета.

Если батареи не оборудованы клапаном-термостатом, то расход воды для каждого отдельно взятого потребителя будет постоянным. Для регулирования подачи жидкости в системе можно использовать ручной балансир, который устанавливается на обратке в месте соединения трубы с общей магистралью.

В дальнейшем вентиль нужно выставить на необходимое количество оборотов — для увеличения или уменьшения диаметра отверстия. В данном случае можно достичь нормального расхода теплоносителя в ветви. Но как поступить, если расход жидкости в системе постоянно меняется?

В этой ситуации на помощь пользователю придёт балансировочный клапан, который управляет нагревом комнаты путём создания препятствия потоку жидкости. Во время работы подобного устройства происходит уменьшение объёма подачи теплоносителя.

Обратите внимание! При использовании ручного балансира возможна эффективная работа 4-5 отопительных приборов.

Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла. После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов.

Принцип работы нашего устройства состоит в следующем: при установке вентиля на максимальный расход теплоносителя, термостат, установленный на любом из радиаторов, уменьшит потребление нагретой жидкости. Результатом такого процесса станет постепенно возрастающее давление.

Через некоторое время капиллярная трубка укажет прибору на возрастающее давление, что приведёт к корректировке расхода теплоносителя. Остальные термостаты на других отопительных приборах не успеют полностью перекрыть жидкость, и это приведёт к балансировке давления и потреблению теплоносителя в системе.

Механический

Рассматриваемые устройства используются в инженерных коммуникациях для достижения баланса давления вместо шайб и дроссельных диафрагм. При помощи механического балансирующего клапана можно настроить систему на нужные параметры при постоянном давлении жидкости.

Устройство механического балансировочного клапана

Эти устройства используются не только для балансировки сети. Они позволяют отключать отдельных потребителей, например, батареи отопления, или спускать с них воду через специальный кран.

Рассматриваемые устройства часто оснащаются измерительными ниппелями, которые позволяют измерить давление в системе в области расположения клапана, а также фактический расход рабочей среды (это может быть вода, пар или гликолевый раствор). Основным преимуществом описываемых приборов считается невысокая стоимость.

Автоматический

Такие приспособления быстро и гибко меняют рабочие параметры системы в зависимости от перепадов давления и расхода теплоносителя. Автоматические клапаны устанавливаются на трубопроводы по парам.

При установке на подающем трубопроводе, запорный клапан или балансир ограничивает расход рабочей среды на установленную величину. В обратной магистрали устанавливают клапан, отвечающий за равномерное распределение давления во время резких перепадов.

Применение таких клапанов позволяет поделить систему на несколько независимых участков, не одновременно запускать их в эксплуатацию. Баланс давления и подачи рабочей жидкости производится в автоматическом режиме по заданным параметрам без участия человека.

Установка и схема подключения

Обратите внимание! При монтаже устройства в отопительную систему нужно обеспечить правильное положение клапана.

Примеры установки балансировочного клапана для системы отопления

Во время выполнения работ следите за тем, чтобы направление потока теплоносителя совпало с указателем стрелки на корпусе прибора. Правильный монтаж обеспечит расчётное сопротивление механизма и требуемый расход жидкости. Следует обратить внимание на тот факт, что в изделиях некоторых производителей существует возможность ориентирования клапана как за потоком, так и против его направления. При этом шток устройства занимает разное положение в пространстве.

Автоматический балансировочный клапан в системе отопления

Во время монтажных работ рекомендовано защитить приспособление от попадания мусора и абразивных частиц, которые приведут к быстрому износу механизма. Перед началом установки над балансировочным клапаном закрепляют грязевик или специальный фильтр. Для нормальной работы устройства необходимы длинные прямолинейные участки трубы до и после точки монтажа.

Заправляют отопительную систему через специальный штуцер, который находится на обратке в непосредственной близости к устройству. Клапан, установленный на основной магистрали, перекрывают. Заметим, что настройка балансировочного клапана проводится в процессе работы отопительной системы по специальным таблицам исходя из расхода теплоносителя и перепадов давления.

Любая отопительная система требует настройки, осуществляемой тем или иным способом. Это нужно для того, чтобы параметры на каждом участке сети максимально приблизить к расчетным и тем самым добиться высокой эффективности ее работы. Средств регулирования существует несколько, но самое современное из них – это балансировочный клапан для системы отопления. Цель данной статьи – пояснить назначение этого элемента и способы его применения в частном домостроительстве.

Для чего нужен балансировочный клапан?

Как уже было сказано, любая отопительная схема нуждается в гидравлической настройке – балансировании. Целью такой операции является привести расход теплоносителя в каждой ветви схемы к расчетному значению, чтобы вместе с ним к каждому радиатору доставлялось необходимое количество тепла. Говоря о настройке системы, мы по умолчанию подразумеваем, что расход теплоносителя для каждого участка предварительно рассчитан.

В самых простых схемах необходимый расход обеспечивается верно подобранными диаметрами труб. В более сложных системах регулировка осуществлялась специальными шайбами с величиной прохода, обеспечивающего протекание нужного количества воды. Но перечисленные методы считаются устаревшими, сейчас применяется более современный способ - установка балансировочных клапанов в систему отопления.
По своей конструкции устройство представляет собой обычный ручной вентиль, с помощью которого осуществляется количественное регулирование теплоносителя. Только в дополнение к механизму перекрывания потока в корпус встроены 2 штуцера. Они служат для:

• измерения величины давления до и после регулирующего механизма;
• подключения капиллярной трубки и взаимодействия ее посредством с другими элементами управления.

Измеряя давление в каждом из штуцеров, определяется величина его перепада на регуляторе, а потом исходя из этого, вычисляется расход жидкости на участке. В инструкции, прилагаемой к вентилю, есть график, с помощью которого можно посчитать число оборотов рукоятки для обеспечения определенного расхода воды.

Изделия некоторых известных производителей,например, балансировочные клапаны Danfoss, можно измерять с помощью приборов этого же бренда, что сразу же показывают количество протекающего теплоносителя. Это очень упрощает процесс, не нужно делать никаких вычислений, хотя на подобное оборудование придется потратить дополнительные средства.

По своему назначению устройства делятся на ручные клапаны и автоматические регуляторы. Во втором случае в комплект прибора входят 2 устройства: сам балансировочный вентиль и регулятор перепада давления, связанный с ним капиллярной трубкой.

Принцип работы балансировочного клапана

Чтобы понять, как действует данное устройство, вкратце разберем принцип балансировки систем отопления. Представьте себе тупиковую ветвь системы с несколькими радиаторами – потребителями тепловой энергии. По трубе к ним следует подать такое количество нагретого до расчетной температуры теплоносителя, чтобы хватало на все обогреваемые помещения. Этот расход нам известен из расчета.

Когда батареи не оснащены термостатическими клапанами и расход теплоносителя для каждого из них является постоянным, то для гидравлической настройки используется ручной балансировочный клапан. Он устанавливается на обратном трубопроводе в месте врезки его в общую магистраль. Как это правильно делается, показано на схеме:

Затем проводятся измерения, как было рассказано в предыдущем разделе, и вентиль выставляется на необходимое число оборотов. Таким образом, требуемый постоянный расход теплоносителя в регулируемой ветви обеспечен. Но что делать, когда величина расхода постоянно меняется? Эта ситуация возможна в том случае, когда на батареях стоят термостатические регуляторы, управляющие интенсивностью нагрева комнаты. Они создают на пути жидкости препятствие, уменьшая ее проток. Тогда и в общем обратном трубопроводе расход будет все время меняться.

Установка ручного балансировочного крана, обеспечивающего фиксированное количество теплоносителя, даст эффект, когда число радиаторов невелико (до 5 шт.). Ограничив пределы регулирования термостатов, схему еще можно настроить. Если же батарей больше 5, то они пойдут вразнос. Перекрывание потока воды термостатом первого радиатора приведет к его увеличению на втором. Клапан на нем тоже станет закрываться, расход пойдет на третий и так далее. В результате такой работы одни батареи будут перегреваться, другие – недогреваться, словом, полная разбалансировка всей ветки.

На ветки или стояки с большим числом отопительных приборов для четкой работы системы нужно ставить автоматические балансировочные клапаны. Как это следует делать, показано на схемах:

Принцип действия тут следующий. Выполняется настройка балансового вентиля на максимальный расчетный расход теплоносителя. В процессе работы, когда термостат любого радиатора станет уменьшать потребление горячей воды, то давление на участке начнет расти.

Посредством капиллярной трубки об этом «узнает» автоматический регулятор перепада давления. Он быстро скорректирует расход теплоносителя, и тогда остальные термостаты не успеют сработать на перекрывание, система останется гидравлически сбалансированной.

Как еще применяется балансировочный вентиль?

Кроме регулирования отдельных ветвей и стояков в системе отопления, устройство используется и для других целей. Например, балансовый клапан устанавливают в малый контур циркуляции твердотопливного котла, когда он замкнут на буферную емкость. Смысл заключается в том, чтобы поддерживать температуру воды в контуре не ниже 60 ºС и не ставить для этого смесительный узел. Но в этом случае расход в котловом контуре должен быть выше, чем в отопительном. Этим и занимается вентиль, устанавливаемый на подаче.

Еще вариант установки - балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

Заключение

Балансировочный кран – очень полезное и необходимое устройство. Только внедрять его в схему надо с умом. Например, на действующие ветви, настроенные с помощью шайб, такой клапан ставить нет смысла. Другое дело – реконструкция, когда к веткам добавляются новые отопительные приборы, либо если ведется новое строительство. Тут для настройки стоит воспользоваться балансовыми устройствами.

Какой бы ни была отопительная система, она предполагает проведение настройки, которая может осуществляться определенным способом. Это необходимо для того, чтобы параметры на отдельных участках были приближены к расчетным. Тем самым удается добиться эффективности работы. Для регулировки можно использовать разные средства, однако самым распространенным и современным является балансировочный клапан, принцип работы которого представлен в статье.

Необходимость использования

Отопительные системы предполагают необходимость проведения балансировки, которая представляет собой гидравлическую настройку. Целью данных манипуляций является приведение по отдельным ветвям схемы к необходимому значению, только так к каждому радиатору будет поступать нужное количество тепла. Если речь идет о простых системах, требуемый расход теплоносителя обеспечивается с помощью правильно подобранных диаметров труб.

Использование в сложных системах

Сложные системы в своей работе предусматривают регулировку специальными шайбами, величина прохода которых обеспечивает протекание воды в нужном объеме. Перечисленные методы являются устаревшими, сегодня используется современный способ, который выражен в установке балансировочных клапанов. Эти устройства представляют собой ручные вентили, с помощью которых производится регулировка потока теплоносителя. Механизм имеет дополнение, которое перекрывает поток, для этого используются штуцеры.

Принцип работы

После того как вы узнали, для чего используется принцип работы которого будет описан ниже, можно приступать к установке устройства. Для начала следует разобраться с принципом Для этого можно представить тупиковую ветвь, которая имеет несколько радиаторов, последние выступают в качестве потребителей энергии. По трубам к ним подается определенный объем теплоносителя, подогретого до расчетной температуры. Она определяется в зависимости от того, какое количество тепловой энергии будет необходимо для обогрева помещений.

Используется в том случае, когда радиаторы лишены а расход воды для каждого из них является постоянным. Упомянутое устройство должно находиться на обратном трубопроводе, в том месте, где его можно врезать в общую магистраль. Это позволяет осуществлять необходимые измерения, выставив вентиль на нужное число оборотов. Определенный постоянный расход воды в регулируемой ветви будет гарантирован. Однако пользователи достаточно часто сталкиваются с тем, что величина расхода изменяется, это может произойти, когда на радиаторах установлены термостатические регуляторы. Они призваны управлять интенсивностью нагрева помещения и создают на пути воды препятствие, уменьшая объём ее поступления. При этом в обратном общем трубопроводе расход объема теплоносителя будет меняться.

Для справки

Ручной балансировочный клапан будет гарантировать определенный объем теплоносителя, что позволит добиться необходимого эффекта, когда число батарей невелико и не достигает 5 штук. Если ограничить пределы регулирования термостатов, то имеющаяся схема может быть легко настроена. Если же количество радиаторов больше упомянутого, то они пойдут вразнос. Термостат, установленный на первой батарее, будет перекрывать поток теплоносителя, что станет причиной увеличения потока на втором радиаторе. На нем станет закрываться клапан, расход перейдет на третий радиатор и так далее. В конечном итоге такая работа приведет к тому, что одни батареи будут излишне перегреваться, а другие останутся холодными, при этом произойдет разбалансировка ветки. Автоматический балансировочный клапан должен быть установлен на стояке или ветке с достаточно большим количеством отопительных приборов, только тогда система будет работать четко.

Принцип работы клапана на стояке с большим числом радиаторов

Если будет использоваться автоматический балансировочный клапан в условиях, которые были описаны выше, то принцип действия здесь несколько иной. Настройка вентиля при этом осуществляется на максимальный расчетный расход воды. В ходе работы, когда термостат какой бы то ни было батареи будет уменьшать потребление горячей воды, давление на участке станет расти. Автоматический регулятор получит импульс посредством капиллярной трубки, это позволит устройству быстро отреагировать, скорректировав расход воды, тогда остальные термостаты не успеют сработать, перекрывание потока не произойдет, а система останется гидравлически сбалансированной.

Классификация

Балансировочный клапан, принцип работы которого был описан выше, представлен к продаже в широком ассортименте. Прежде чем сделать приобретение, вы должны разобраться в классификации. Таким образом, при выборе необходимо учитывать расчетные параметры системы в точке установки. Мастер должен обратить внимание на максимальное давление рабочей среды и номинальный параметр, а также учесть разность давлений в обратном и подающем контуре.

Клапан может относиться к тому или иному классу в зависимости от области использования. Так, устройства применяются на объектах индивидуального строительства, жилищно-коммунального хозяйства, в условиях промышленных объектов и на участках магистральных трубопроводов. Балансировочный клапан, принцип работы которого вам должен быть известен перед приобретением устройства, может быть выбран по типу трубопроводной системы, которая рассчитана на кондиционирование, горячее или холодное водоснабжение, охлаждение или отопление. Помимо прочего, описываемые приборы различаются по типу теплоносителя, как то пар, вода или раствор гликоля. По типу установки клапаны разделяются на фиксированные и регулируемые.

Основные типы клапанов

Если вас заинтересовал клапан балансировочный MSV, то он представлен к продаже в широком разнообразии, среди прочих моделей можно увидеть устройства с ручной регулировкой, с помощью которых легко настроить отдельные участки системы и весь трубопровод, определяя давление и расход среды в контрольных точках. С помощью ручных балансировочных клапанов можно отключить отдельные участки, освободив их от рабочего теплоносителя. Основным достоинством является невысокая стоимость, однако вы должны обратить внимание на некоторые недостатки. Среди основных - возможность установки баланса только для средних расчетных параметров постоянного тока. При колебаниях потока, что происходит в водопроводных системах, балансировка может нарушиться.

Автоматический балансировочный клапан, цена которого составляет 6000 рублей, может быть и автоматическим, его устанавливают на обратном и входном контуре. Еще одна разновидность клапанов предусматривает возможность регулировки температуры рабочей среды.

Особенности установки

Если вы решили приобрести балансировочный клапан «Данфосс», то первоначально должны ознакомиться с особенностями проведения монтажа. Для того чтобы гарантировать точность измерений, до и после устройства должны располагаться участки трубы, лишенные изгибов. Длина участка будет зависеть от диаметра. До клапана длина прямой трубы должна оказаться равна 5 диаметрам труб, после клапана длина должна составить два диаметра или больше. Если не учитывать данные рекомендации, когда устанавливается балансировочный клапан «Данфосс», то погрешность в измерениях может достигать 20 %.
