Не только дети любят погонять на минимашниках, но и взрослые. Поэтому ходят в картинг клуб и берут на прокат картинг, а некоторые хотят сделать его своими руками. Для того, чтобы сделать картинг самому, потребуются определенные знания, материалы и инструменты.

Что такое картинг

Картинг — это автомобильные гонки на мини машинах (картах). Карт — это спортивный мини автомобиль, простейшей конструкции без кузова с малолитражным двигателем. Но бывают такие автомобили с мощными моторами, это уже будет относится к классу «суперкарт». Карты такого класса способны достигать максимальную скорость до 260 км/ч.

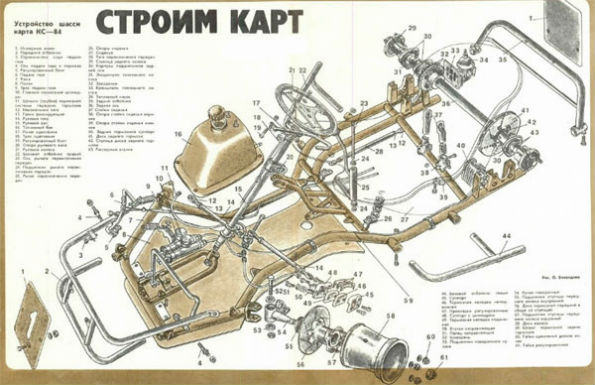

Устройство карта

Карт класса ПИОНЕР

1 — передний верхний отбойник; 2 — педаль газа; 3 — педаль тормоза; 4 — рычаг переключения передач; 5 — задний отбойник; 6 — тормозной диск; 7 — главный тормозной цилиндр; 8 — рама (шасси); Л — подшипник рулевой колонки; Б — подпятник рулевой колонки.

Габаритные размеры картинга:

• Длина: 1015 мм;
• Ширина спереди между колесами: 750 мм;
• Ширина сзади между колесами: 730 мм.

Участниками картинг заездов могут быть даже маленькие дети. Ниже приведена таблица возрастов и гоночных агрегатов, соответствующей мощности.

Класс	Возраст участников	Рама машины	Двигатель	Правила
Микро	6-8	Омологированная	IAME Parilla 60 (Италия)	Скорость около 60 км/час, соревнования местные и по России. Техника надежная. Участников много.
Мини	9-10	Омологированная	IAME Parilla 60 (Италия)	Много участников, скорость около 80 км/час, соревнования как по России, так и местные. Техника надёжная.
Супер-Мини	10-12	Омологированная	IAME Parilla 60 (Италия)	Много участников, соревнования как общероссийские, так и местные, техника надёжная, скорости около 100 км/час.
Пионер	8-11	Любая	Отечественный 50 см³ с КПП	Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 60 км/ч.
Кадет	10-13	Любая	Отечественный 50 см³ с КПП	Устаревший класс, на общероссийских соревнованиях мало участников, техника ненадёжная, скорости порядка 80 км/ч.
Мини-Ракет	8-11	Любая	Raket-85 (Швеция)	Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 60 км/ч.
Ракет	11-13	Любая	Raket-85 (Швеция)	Устаревший класс, только местные соревнования, техника надёжная, скорости порядка 80 км/ч.
EasyKart-50	5-8	Birel EK	IAME Parilla 50 EK (Италия)	Моносерия, только местные соревнования, техника надёжная, скорости порядка 40 км/ч.
EasyKart-60	8-13	Birel EK	IAME Parilla 60 EK (Италия)	Моносерия, много участников, техника надёжная, скорости порядка 80 км/ч.

Проект картинга

Материалы, которые понадобятся для сборки мини машины можно купить по дешевке на авторазборе или купить новые.

Понадобятся следующие детали:

• руль (для удобства лучше купить готовую сделать самому из кожи, меха или проволоки);
• кресло;
• педали;
• рулевая колонка (вал);
• поворотные кулаки;
• рулевые тяги;
• шкворни;
• полуоси;
• блок крепления педалей;
• главный и рабочие цилиндры дисковых тормозов;
• колеса.

Кресло лучше поставить от иномарки, чтобы было более удобно ездить. Такие вращающиеся старые детали, как шкворня и поворотные кулаки надо проверить на работоспособность, чтобы не заедало. Тормозные цилиндры, трубки и шланги проверить на герметичность. Остальные детали, желательно, чтобы были не ржавые.

В пунктах приема металлолома (лом цветных и черных металлов) можно купить недорого следующие детали:

• • металлические листы, полоски, трубки;
  • подшипники;
  • шестеренки;
  • цепи;
  • колеса;
  • мотор.

Для представления устройства карта, желательно иметь схему или чертеж проекта картинга. Для любительских машин нет четких размеров. Каждый делает по своему усмотрению, выбирает размеры под себя. Основной критерий проектирования картинга — это рост человека, который будет ездить. А лучше, установить кресло с салазками, чтобы регулировать длину до педалей.

Чем составлять с нуля схему, лучше скачать готовый проект в интернете и доработать, изменить некоторые размеры.

Для рулевой тяги самодельных картингов обычно используют стальные прутки диаметром от 8 до 15 мм. Из металлической пластины толщиной 5-7 мм делается маятник руля.

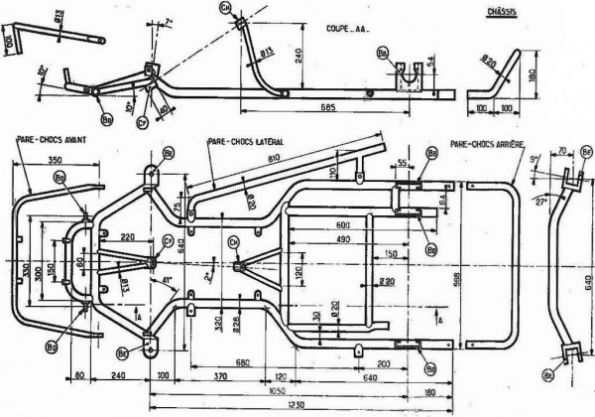

Общий готовый чертеж выглядит так:

Размеры можно менять, но лучше придерживаться стандартных размеров, чтобы не изменились динамические и технические характеристики.

• Обычные габаритные размеры картинга для подростка: длина — 1,3 метра; ширина — 0,76 метра.
• Габаритные размеры спортивной мини машины для взрослого: длина — 1,8 метра; ширина — 1 метр.

При длине карта 1,32 метра продольное расстояние между передней и задней осью находится в пределах от 1,00 до 1,22 метров.

Если есть возможно, покупаем новые детали. Итак, перечень устройств и деталей для создания карта своими руками:

1. 1. Трансмиссионная, рулевая и тормозная система:
      • коробка передач;
      • ручной тормоз;
      • руль;
      • колеса;
      • рулевой и приводной валы;
      • педали газа и тормоза;
      • подшипники.
   2. Мотор:
      • движок (можно использовать двигатель от бензопилы или газонокосилки-триммера);
      • цепь;
      • бензобак;
      • крепежные элементы (болты, гайки, шайбы).
   3. Шасси карта:
      • 2,5-сантиметровая квадратная труба (дюймовка), длиною 9,2 метра;
      • стальная труба диаметром 2 см, длиною 1,8 метра;
      • труба диаметром 1,5 см, длиною 1,8 метра;
      • пластина из стали по размерам чуть больше двигателя и толщиной 0,5 см;
      • металл или фанера для днища и сидения;
      • сидение (желательно спортивное). Кстати, не плохо было бы поставить и на карт .

Кроме необходимых материалов и деталей, понадобится сварочный аппарат. Шасси карта надо сварить качественно, чтобы сварочные швы не разрушались от вибрации.
Для покупки всех необходимых новых материалов понадобится около 30 000 рублей. Но из новых деталей делать удобнее и проще.

Как сделать раму для картинга

Варить и собирать лучше по чертежу. На схеме заранее проставить все размеры.

1. Напилить трубы по заданным размерам, зачистить их.
2. Сварить раму.
3. Усилить ребрами жесткости там, где это имеет смысл.

После сварочных работ, должна получиться такая рама для карта.

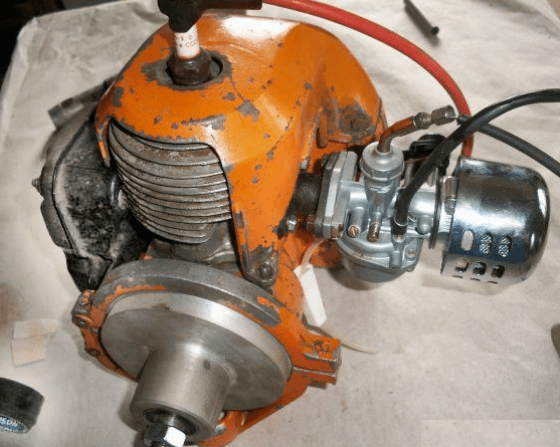

Какой двигатель на картинг

Самым подходящим двигателем внутреннего сгорания для картинга является мотор бензопилы и от триммера (газонокосилки). После разборки пилы, с его двигателя надо снять все лишние детальки: рукоятка, цепь, бак и т.д.

Сложность здесь возникает в переделывании звездочки. Надо немного сточить зубья звездочки бензопилы. В кожухе корпуса системы охлаждения надо просверлить два отверстия для крепления к подрамнику.

ДВС на картинг устанавливается сзади. Для этого надо приварить толстую пластину на задней части рамы. Мотор надо закрепить так, чтобы звездочка его была в одной плоскости со звездой колеса.

Если покупать все необходимые детали в магазине, возможно, целесообразнее купить сразу готовый гоночный агрегат для картинга.

Один из вариантов карт машины выглядит так:

Основной парк наших машин — это карты отечественного производства, оснащенные двигателями HONDA — 270, мощностью 9 л/с Шасси - «ПИЛОТ-карт», двигатель - «HONDA-270», 9 л/с, тормоза - гидравлические. Для самых маленьких гонщиков у нас имеется 8 детских машин (5.5 л/с).

Компоновка

Основой карта является рама, сваренная из стальных труб. Материал рамы должен быть магнитным, то есть, дюралюминий, титан и карбон запрещены.На раме расположены сиденье, рулевое управление и двигатель. В спортивных картах двигатель обычно располагается справа от водителя (таким образом, для езды на таком карте требуется теплоизоляционная накладка на рукаве комбинезона); в прокатных картах - сзади, так что можно ездить даже без защитной одежды, не рискуя обжечься.Вес полностью снаряжённого спортивного карта 70-80 кг.

Силовая установка

Силовой установкой карта является карбюраторный бензиновый двигатель воздушного или водяного охлаждения; двухтактный на спортивных картах и четырёхтактный на прокатных. Двигатель можно перемещать вперёд-назад (чтобы обеспечить нужное натяжение цепи). Удельная мощность спортивного карта может быть выше, чем у автомобиля. Карты начального уровня характеризуются мощностью 6-9л.с. Спортивные карты обладают мощностью в 15-40л.с., что при массе карта с водителем менее 180 кг даёт мощность в пределах 4 - 12 кг/лс У Audi TT - 6,5кг/л.с., у КАМАЗа - 100кг/л.с. При этом количество оборотов в минуту может достигать 15 000 - 17 000 (у двухтактных двигателей). За счет своей малой массы наиболее мощные классы могут разгоняться до 100 км/ч за 3 - 4 секудны. При этом перегрузки, испытываемые пилотом, очень велики, поэтому для удачного участия в соревнованиях требуется хорошая физическая подготовка. Для всех картов действует ограничение на уровень шума.

Трансмиссия

На картах встречаются три варианта трансмиссии:На спортивных картах низших классов (в основном детских): роль трансмиссии играет цепная передача. Такой карт не может стоять на месте с работающим мотором; двигатель заводится «с толкача», а старт даётся с ходу. На прокатных и некоторых спортивных картах: автоматическое центробежное сцепление и цепная передача. Если не нажимать одновременно на газ и на тормоз, нет риска заглушить двигатель. На большинстве спортивных картов: коробка передач со сцеплением. Вращение на заднюю ось также передаётся через цепную передачу. В зависимости от класса, разрешается от двух до шести передач. Сцепление управляется рычагом, расположенным слева под рулём; рычаг переключения передач расположен справа от сиденья. Дифференциал запрещён. Привод только на задние колёса.

Ходовая часть

Упругой подвески на карте нет; роль амортизаторов играют шины и рама. Передние колёса, как правило, меньше задних по диаметру. Есть несколько типов резины: слики, промежуточные, дождевые и зимние. Дифференциала в карте нет, поэтому упругость рамы рассчитывается так, что в повороте внутреннее заднее колесо оказывается в воздухе. Из-за отсутствия подвески картинг требует очень ровного асфальта; практически незаметные бугры на трассе приводят к сильной тряске.

Рулевое управление

Рулевое управление на карте простейшего типа: рулевая колонка соединена тягами с управляемыми колёсами. Поэтому руль карта чрезвычайно жёсткий, с поворотом около 45° в каждую сторону. Другие типы рулевого управления в картинге запрещены.

Тормозная система

В зависимости от класса, на картах бывают: механические тормоза на заднюю ось (встречается в дешёвых прокатных картах; также разрешено в некоторых детских классах), гидравлические тормоза на заднюю ось (в картах без коробки передач), гидравлические тормоза на все колёса (в картах с коробкой передач). Карбоновые тормозные диски запрещены.

Сделать картинг своими руками не так просто. Комплекты изготовления и готовые материалы стоят не так дешево. А чертежи порой сложно найти, да и определенные детали не всегда можно достать. В данной статье мы попробуем разобраться как сделать картинг своими руками, где достать необходимые для этого детали и материалы, а также попробуем разобраться как самому составить чертеж для изготовления картинга.

Где достать необходимые материалы.

Для изготовления картинга своими руками, необходимо определиться с материалами и их доступностью. Если неподалеку от вас есть пункт приема металла или какая-либо авторазборка, то некоторую часть деталей можно приобрести там.

• Педали
• блок крепления педалей
• рулевой вал
• рулевые тяги
• полуоси
• поворотные кулаки
• шкворни
• главный и рабочие цилиндры дисковых тормозов
• кресло

В основном все детали, можно снять со старых советских автомобилей, кресло лучше брать от иномарки т. к. оно будет более удобным. При покупке деталей стоит обратить внимание на их состояние — поворотные кулаки и шкворня должны вращаться без заедания, тормозные цилиндры не должны протекать, а остальные детали не ржавые.

В пункте приема металла можно поискать следующие детали:

• шестерни
• металлические трубы, полоски, уголки
• мотор
• колеса
• подшипники

Разрабатываем схему

Когда все детали собраны, приступаем к разработке схемы. Общей концепции для размеров и формы картинга не существует, поэтому каждый делает то что ему нравится. Решающим аргументом здесь является доступность деталей. Однако стоит учесть рост пилота, для высоких людей карт должен быть более длинный. Если вы нашли автокресло с салазками, то можно сделать длинный карт с регулировкой расстояния до педалей.

Для большей простоты, берем любой чертеж найденный в интернете и подгоняем его под свои материалы и агрегаты. При разработке схемы необходимо учесть размеры шкворней, способы установки тормозных цилиндров и особенности крепления сиденья к раме.

Необходимо учесть способ креплениярулевых тяг к маятнику руля. На большенстве самодельных картингах рулевые тяги изготавливаются из стального прута диаметром 8-15мм, а маятник из пластины толщиной 5-7мм. Данная схема не позволит регулировать схождение колес, поэтому велика вероятность быстрого износа покрышек.

Поэтому при помощи сварки объединяем их с наконечниками рулевых тяг от автомобиля, это позволит изменять угол схождения.

Рулевое управление и силовой агрегат

В качестве силового агрегата, мотор от бензопилы не самый лучший вариант, т. к. из него получится сделать привод только с одной передачей. Это не удобно, потому что нет регулировать соотношение ведущей/ведомой шестерни, крутящий момент колес будет одинаков при постоянном движении и разгоне.

Оптимальным вариантом будет мотор от скутера или старого советского мотороллера «Муравей» или его аналогов. Благо особых проблем с покупкой такого агрегата возникнуть не должно. Для увеличения крутящего момента во время разгона если будем использовать коробку передач от мопеда, то нам придется установить рычаг выбора передач и педаль сцепления.. Для двигателя от скутера эти операции не нужны, т. к. в нем используется вариаторная передача.

Для создания рулевого управления лучше всего подходят полуоси заднеприводных машин и наконечник рулевого вала.

Обрезаем наконечник и привариваем к полуоси. Далее полуось обрезается до нужной длины, а с другого конца привариваем маятник рулевой колонки. С помощью болта или сварки крепим рулевые тяги к маятнику, устанавливаем одну снизу, другую сверху. Для того чтобы вал с рулем не болтался, закрепляем его двумя подшипниками полуосей. Для того чтобы зафиксировать подшипники, используем штатные втулки полуосей, которые придется нагревать до температуры в 500 градусов. На любой авторазборке находим главный и рабочие цилиндры передних тормозов от советских Жигулей или Лад (т. к. тормозные механизмы от спортивных велосипедов найти сложнее, да и обойдутся они гораздо дороже).

В случае если тормозной диск окажется большим, то используем заменитель, например фланец главной передачи или плоскую шестерню, приваренную к полуоси. При маленьких нагрузках и небольшой скорости вращения полуоси, фланец проработает довольно долго.

Для передней оси лучше подойдет шкворня в сборе с поворотным кулаком от автомобилей ГАЗ 21, 24. Но для них необходимо устанавливать автокресла хотябы от «Оки».

В случае с маленькими колесами, придется отрезать подшипники шкворней и поворотного кулака, далее сделать новый узел и прикрепить к нему ступицу колес.

Сборка картинга.

Если все чертежи, агрегаты и мелкие детали готовы к созданию картинга своими руками, то можно приступать к сборке.

Для монтажа используем сварочный инвертор с электродами диаметром 2-3 мм. Следует тщательно проверять каждый шов. Если вы не умеете варить то лучше обратиться к знакомому сварщику. Хоть это и увеличит затраты, зато самодельный картинг получится более прочным.

По окончанию монтажа каркаса, следует обработать все швы болгаркой и зачистным диском, затем покрасьте его. После того как краска высохнет, приступаем к установке колес. Во время установки задних колес, навариваем на полуоси тормозные диски, шкив и шестерню главной передачи.

Далее приступаем к рулевому управлению. Важно обратить внимание на то чтобы люфт не превышал 5мм. Иначе карт будет кидать из стороны в сторону. Затем приступаем к установке тормоза. В случае использования автомобильных тормозов, не забудьте соединить цилиндры стальными или медными трубками, расположенными сверху рамы. Далее заполняем их тормозной жидкостью и прокачиваем. Не рекомендуется располагать трубки снизу, в данном случае велика вероятность их повреждения, что приведет к отказу тормозов.

Если вы используете тормозные приводы от малогабаритной техники или мотороллеров, то придется проявить смекалку.

Для проверки рулевой и тормозной системы, устанавливаем сиденье. Попросите приятеля потолкать вас. Если системы работают нормально, то приступаем к монтажу привода и двигателя. Закрепляем мотор согласно ранее разработанной схемы. Далее подключаем топливный бак, тягу акселерометра и кнопку выключения.

Внимательно проверьте работу всех систем карта! Если все нормально то проводите первый тест-драйв. Следует помнить, что вы собрали картинг своими руками, поэтому ездить на нем можно только на специальных треках!

Возможно ли создать автомобиль своими руками? Конечно, для обычного автолюбителя эта затея покажется слегка безумной и труднореализуемой, однако в данном вопросе все зависит от амбиций и настроя. К примеру, картинг – это тот же маленький автомобиль, но сконструировать его под силу практически любому автолюбителю. Да, трудности все же будут возникать, но при грамотном подходе к реализации подобной задачи у вас все обязательно получится.

1. Этап проектирования

Прежде чем создать что-либо своими руками, придется хорошенько взвесить все «за» и «против» такого решения и разработать четкий план всех последующих действий. В случае с созданием картинга в домашних условиях, все начинается с проектирования будущей конструкции. Она может иметь самые различные формы и размеры, да и общий дизайн зависит только от вашего воображения и пожеланий. Однако, в любом случае, не стоит забывать, что самодельный карт должен включать в себя и некоторые обязательные элементы, без которых эта затея не увенчается успехом. К ним относится рулевая/тормозная система, шасси и, конечно же, двигатель. Все эти составляющие следует подробно изобразить на план-схеме, ведь только с ее помощью у вас получится правильно собрать все детали.

К процессу проектирования необходимо подходить творчески, а для вдохновения можно использовать интернет, где есть наглядные примеры различных моделей «маленьких машинок». Также нелишней будет консультация опытного механика. Если же у вас нет желания самостоятельно возиться с чертежами, всегда есть люди, которые за определенную плату смогут помочь в этом вопросе. Кроме того, в просторах «всемирной паутины» имеются готовые шаблоны, а внести в них свои расчеты – это уже дело техники.

Указывая габариты будущего картинга, будьте предельно внимательны, ведь они полностью должны соответствовать росту и возрасту водителя. Например, для среднестатистического подростка достаточно будет ширины 0,76 м и длины в 1,3 м, в то время как для взрослого человека придется увеличить эти параметры до 1 м и 1,8 м соответственно. Продольное расстояние между осями должно находиться в пределах от 101 до 122 см (в том случае, если длина карта соответствует 132 см).

Кроме того, занимаясь разработкой проекта, уделите должное внимание даже самым мелким деталям, точно изобразив их на схеме. В противном случае, при подборе нужных элементов вам будет крайне сложно определиться с их количеством.

2. Закупаем необходимые материалы

После проведения всех предварительных расчетов остается только найти подходящие детали и можно приступать к работе. Если бюджет позволяет, тогда купить их не составит труда, ведь любой магазин авто- и мотозапчастей наверняка предоставит вам готовое решение этого вопроса. В тех же случаях, когда свободных денег не так уж и много, отыскать необходимые детали можно на свалке или же в своем гараже, особенно если когда-то там валялась старая газонокосилка или другие похожие устройства.

В качестве альтернативного варианта, также можно обратиться к сотрудникам специализированных мастерских, где вам «по дешевке» отдадут ненужные им детали (к примеру, вышедшие из строя триммеры, четырехтактный двигатель мощностью 10-15 л.с. и другие важные элементы). В общей сложности, для работы потребуется:

Для шасси – квадратная и стальная труба диаметром 2,5 см и 2 см (длина отрезков будет зависеть от размера картинга), стальная пластина толщиной 0,5 см (ее ширина и длина должны быть чуть больше размера двигателя), фанера или листок металла для днища и под сиденье, посадочное место водителя.

Для мотора – сам агрегат (можно использовать двигатель старого триммера), цепь, которая будет подходить к ступице звезды, топливный бак и мелкие соединительные элементы (болты, шайбы).

Для трансмиссии понадобятся колеса, рулевое колесо, коробка передач с ручным тормозом, приводной и рулевой вал, подшипники, педаль тормоза, дроссель/педаль газа.

Из инструментов самым главным орудием является сварочный аппарат. Если вы сами никогда не сталкивались с его применением, тогда можно нанять опытного сварщика. Учитывая, что прочные шасси – это важнейшая часть всей конструкции (удерживает не только вес двигателя вместе с другими деталями, но и самого водителя), сварка различных частей сооружения должна выполняться в условиях достаточно высоких температур и высокого уровня проникновения.

Все сварочные швы делаются ровными и аккуратными. Несоблюдение указанных требований приведет к плохому контакту элементов, а в местах соединения появятся пузыри и трещины. Естественно, использовать такое транспортное средство будет крайне опасно.

Если вы не уверены, что выполнить задание получится с первого раза, тогда можно потренироваться на более мелких изделиях, а после их успешной сварки перейдете к сбору картинга. В наше время можно найти целые большие конструкторы (не требуют сварки и собираются при помощи самых обычных инструментов). В состав комплекта входят все требуемые для карта детали, поэтому если вам не интересно самостоятельно думать обо всех нюансах, тогда покупка такого набора станет хорошей альтернативой (все схемы и инструкции также прилагаются).

3. Собираем карт

3.1. Всё внимание на раму

Рама карта – это его скелет, созданный из труб, размещенных на стапеле (ровный стол с закрепленной на нем металлической столешницей, длиной не меньше 2 м и шириной 1 м). Перед тем как размещать трубы, на поверхность стапеля наносят разметку рамы в пропорциональном соотношении 1:1 (контуры агрегатов обводятся пунктиром). Далее, нужно взять заготовки труб и все узлы с установленными на них кронштейнами (это избавит вас от потребности тщательной проверки всех мест крепления).

Свое место должен занять и мотор, после чего кронштейны прихватывают сваркой и снимают узлы. Стыки труб подгоняют при помощи болгарки, а когда все элементы начинают идеально подходить друг другу, их просто приваривают. Подрамник силового агрегата соединяется с рамой в трех точках: сверху на П-образном кронштейне и снизу в двух местах. Кронштейны подвески следует дополнительно усилить при помощи косынок (клиньев).

Передняя ось формируется из металлической трубы диаметром 2 см и прикрепленных к раме втулок. Скрепляется конструкция шайбами и болтами, а вот заглушки логичнее всего установить перед началом работы с рулевой колонкой.

Монтаж задней оси также имеет свои особенности. Она должна не только крепиться к раме, но и свободно вращаться, чего удается добиться путем крепления опорного кронштейна держателя к задней оси. Стальная пластина приваривается к шасси и дополнительно укрепляется болтами и гайками, причем таким образом, чтобы подшипник оказался прижатым. Помочь облегчить работу может готовая конструкция под названием «опорно-подшипниковые узлы».

Обратите внимание! Выполняя сварку составных частей рамы, прижмите детали шасси бетонной плитой и проверьте точность всех сварочных швов. Шасси должно обладать высоким уровнем прочности, поэтому любые сдвиги элементов при их соединении могут крайне отрицательно сказаться на дальнейшей эксплуатации карта. Для облегчения выполнения задачи крепить шасси лучше в приподнятом положении с помощью все тех же бетонных блоков.

3.2. Рулевое управление и колеса

Не менее важным этапом на пути создания карта вашей мечты является сборка рулевого управления и установка колес. Для выполнения этой задачи вам потребуется двухсантиметровый металлический стержень для осей и полуторасантиметровый – для привода. Последний элемент следует согнуть под прямым углом при помощи паяльника для нагревания стали. Чтобы выровнять рулевое колесо, понадобятся регулируемые соединения, а правильно настроенный (наклон руля и вертикаль переднего колеса) – просто неотъемлемая часть управления картингом.

Что касается установки колес и тормозной системы, то тут все еще проще. Вам нужно будет подобрать небольшие гоночные колеса (позволят обеспечить высокий уровень ускорения и контролируемости машины) и присоединить их к осям. После этого можно переходить к монтажу тормозной системы: суппорт крепится к шасси, а диск – к задней оси.

Обратите внимание! В тормозной системе картинга должно быть задействовано не менее двух колес, но для большей безопасности лучше установить тормозные диски на все четыре колеса машинки.

Саму можно позаимствовать у старого сломанного мотоцикла, так как именно эти транспортные средства имеют подходящие размеры и могут облегчить вашу работу. Сборка шасси выполняется точно по чертежному плану, который лучше всего сделать в натуральную величину с использованием миллиметровой бумаги, наклеенной на любой плотный материал подходящего размера. Выполнять чертеж следует в нескольких проекциях, в соответствии с которыми металлическую трубу разрезают на части.

Надо сказать, что у большинства видов картингов угол развала передних колес немного меньше задних, благодаря чему они могут поворачиваться (шасси также вращается). Чтобы достичь такого эффекта, ось поворота нужно закрепить на передних углах, именно в том месте, где будут располагаться колеса. Если использование бумажного чертежного плана для вас немного неудобно, тогда начертить картинг можно и на полу, выкладывая детали прямо на него.

Подобрав мотор для своего сооружения (им может послужить и двигатель от бензопилы), его необходимо грамотно установить. Прежде всего, с «заготовки» следует снять все лишние детали, представленные в виде рукояток, цепей, баков и т.д. Наиболее сложным и трудоемким является процесс переделки звездочки (за основу берут звездочку бензопилы, с которой предварительно стачиваются зубчики, и она принимает произвольный размер). На следующем этапе, для крепления к подрамнику двигателя, необходимо просверлить два отверстия в кожухе охлаждения.

Бензиновый двигатель от триммера – это достаточно компактный мотор внутреннего сгорания, и хоть скорость картинга с таким агрегатом не будет слишком высокой, ее вполне достаточно для начинающих картингистов.

Отдельно следует упомянуть и об установке подвески силового агрегата. Для его крепления нужно приварить стальную пластину к задней части рамы, а сам мотор разместить на ней таким образом, чтобы шкив совпадал с рабочим шкивом на оси. После этого нанесите разметку с обозначением мест для болтов. Крепление шкива к оси лучше всего выполнять до того, как вы будите вставлять ось во втулки, а для его фиксации отлично подойдет установочный винт. Еще одним вариантом крепления является его сварка с осью, но только он должен обязательно лежать со шкивом двигателя на одной линии.

3.4. Сиденье пилота

Днище картинга и сиденье водителя изготавливают из заранее заготовленного листа фанеры или металла. Само посадочное место пилота можно сделать и с помощью обычного сиденья с подушкой, которое снимают из старого картинга или другого транспортного средства, главное, чтобы по размеру подходило. В любом случае, сиденье должно быть изготовлено таким образом, чтобы при резких поворотах водитель плотно сидел, не смещаясь в сторону наклона. Также не стоит забывать о дополнительном месте под рычаги, педали и руль.

Даже если вам кажется, что установка сиденья – это достаточно простая задача, справиться с ней в одиночку будет сложно. С помощью друга, и принимая во внимание все параметры конструкции, сделайте разметку и просверлите в сиденье отверстия под передние точки крепления. Кресло фиксируется на передних опорах, а после того, как вы установите упор между валом и верхом сиденья, сядьте в кресло и еще раз проверьте комфортность его расположения.

Наносить разметку следует и для сверления боковых точек крепления, а после окончательного монтажа не забудьте проверить все рекомендованные параметры. Точная доводка положения сиденья выполняется с помощью прокладочных шайб разной толщины и дополнительных отверстий. В случае необходимости, кронштейны крепления сиденья можно немного подогнуть.

Обратите внимание! Надежность фиксации водительского кресла повышается, если укрепить его в тех местах, где оно соединяется с рамой шасси, используя для этого металлические шайбы, клеящиеся с двух сторон.

Форма, толщина и металл изготовления деталей зависят только от вашей фантазии и возможностей. Несколько дополнительных отверстий в этих шайбах позволят осуществить еще одну регулировку, которая дает возможность адаптировать картинг под быструю или медленную, сухую или мокрую трассу. В сырую погоду конструктора рекомендуют перемещать сиденье на 5 см вперед.

3.5. Рычаги педалей

По большому счету, весь педальный узел карта – несложная конструкция. Педали устанавливаются и соединяются с двигателем и тормозной системой. В большинстве случаев эти детали изготавливают из стального или алюминиевого прута диаметром 8 мм.

Перед «созданием» педалей специалисты рекомендуют вырезать макет ступни водителя, чтобы проще было подобрать нужные размеры. После этого остается лишь правильно поместить макет на раму, уделив особое внимание расположению управляющих тросов. На них не должно быть никаких резких изгибов, и они не должны путаться под ногами водителя.

Особого внимания заслуживает и задний мост. Дело в том, что для высокого уровня эластичности и хорошей адаптации картинга к любому типу дорог, его придется изготавливать с открытой стальной задней осью. Также обязательным элементом являются и специальные посадочные канавки для подшипников, расположенные на конце оси. Надеть ступицы на конические составляющие задней оси можно не только с помощью болтов, но также и цепной звездочки, количество зубцов которой меняется автолюбителем в зависимости от мощности установленного на карт двигателя.

Тормозной диск крепится к раме болтами, причем, вне зависимости от типа акселератора, следует устанавливать педаль ножного тормоза, ведь в процессе управления машиной руки должны быть максимально свободны. Нелишним будет разместить специальные ограждения, не позволяющие ногам соскальзывать с педалей при прохождении поворотов. Вот и все – установив все детали на свои места, вы получите самодельный картинг, и пусть пока он не идеален, но мастерство придет с опытом.

Картинга и его испытание значительно поможет расширить кругозор вашего ребенка в технической сфере, да и вообще будет отличным для него хобби, если сравнивать с кручением в руках твистера или зависания в смартфоне. Есть множество конструкций и решений, как можно сделать такую машину, тут уже каждый выбирает сам для себя, какие материалы использовать, что кому по карману.

По этой инструкции картинг собирается быстро и не сложно, так как основная масса деталей уже покупаются готовыми, это двигатель, подшипники и другое. Конечно, тут будут нужны некоторые вложения. У автора на такой картинг ушло 750$, но, по его словам, можно было потратить и гораздо меньше.

Материалы и инструменты для самоделки :
- фанера;
- квадратная труба для создания рамы;
- задняя ось;
- четыре колеса;
- подшипники для задней оси;
- звездочки, цепи, гидравлическая тормозная система и т.д.;
- тяговые стержни для рулевого управления, само собой руль со всеми комплектующими;
- материалы для крепления сидения и само сидение;
- двигатель с вариатором (чтобы не париться с КПП);
- винты, гайки и другие мелочи.

Из инструментов: сварка, болгарка; гаечные ключи, отвертки, плоскогубцы и другое.

Процесс изготовления картинга:

Шаг первый. Разработка дизайна
Начинается все с расчетов, какого размера должен быть картинг, из чего у него будет делаться рама, где будет крепиться ось, сидение, двигатель и другое. Также нужно вычислить, где какие должны быть углы и так далее. Если у вас с этим проблемы, то в интернете имеется уже масса готовых чертежей для картинга, которые можно скачать и распечатать.

Шаг второй. Переносим чертеж на фанеру
Когда маленькая версия чертежа будет готова, ее нужно увеличить до реальных размеров картинга. Потом этот лист бумаги нужно наклеить на фанеру. Фанера нужна для того, чтобы можно было сделать удобный шаблон для сварки рамы, особенно это хорошо тем, если такой картинг будет строиться не один.

Теперь понадобятся куски досок или той-же фанеры, а также саморезы. Этими кусочками нужно сформировать форму, куда потом будет укладываться будущая рама из металлических труб и свариваться.

Шаг третий. Делаем составляющие рамы
Поскольку у автора строение рамы несколько мудреное, тут понадобится трубогибочный станок, чтобы можно было сделать нужные детали для рамы. В качестве материала применяется квадратная стальная труба. Все детали нужно тщательно подогнать друг к другу, чтобы потом крепко соединить. Когда все будет готово, все детали укладываются в шаблон и хорошенько свариваются. Сварочный шов должен быть с обеих сторон. После сварки все швы автор советует сгладить болгаркой.

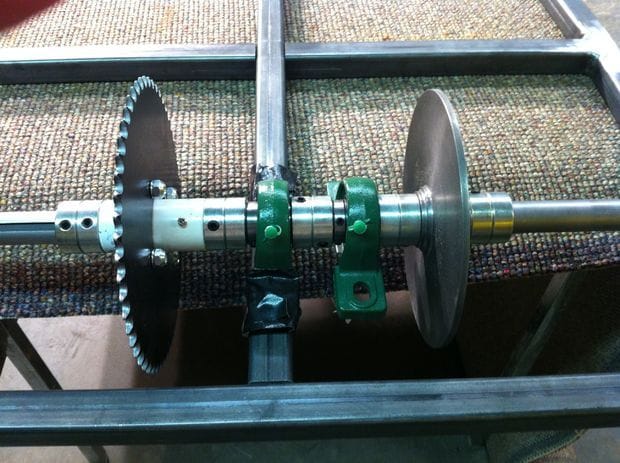

Шаг четвертый. Устанавливаем заднюю ось
Установка задней оси - очень ответственный момент, здесь во всем нужна высокая точность. На оси установлен тормозной диск, а также звездочка. Если звездочка или ось будут закреплены криво относительно двигателя, цепь будет слетать и быстро изнашиваться. Для крепления подшипников оси нужно просверлить насквозь через раму отверстия, а затем прикрутить их с помощью болтов с гайками. Как только ось будет закреплена, на нее уже можно надеть колеса.

Шаг пятый. Устанавливаем передние колеса
Передние колеса крепятся тоже не сложно, их оси соединяются с рамой через кронштейны. Очень важно, чтобы эти кронштейны были крепкими, так как сюда приходится большая нагрузка. Чтобы ничего не гуляло и не открутилось, сами кронштейны автор наглухо приваривает к раме. После установки осей, к ним также можно крепить передние колеса. И вот уже карт стоит на колесах.

Шаг шестой. Тяговые стержни рулевого управления
Рулевое управление здесь очень простой. Вал руля крепится к раме через подшипник, а затем к этому валу крепятся тяговые стержни, которые и соединяют руль с передними колесами. Стержни лучше всего брать регулируемые, чтобы можно было настроить "развал/схождение".

Шаг седьмой. Напольная пластина
Для защиты водителя в месте сидения нужно приварить крепкую стальную пластину. Она будет защищать от грязи, камней или же не даст травмироваться при заезде на бугор и прочее. Пластину нужно вырезать подходящих размеров, а затем надежно приварить сверху рамы в месте крепления сидения.

Шаг восьмой. Крепим двигатель
Для двигателя нужно будет сделать крепкий кронштейн, каким он будет, тут уже все зависит от модели выбранного мотора. Понадобится поработать болгаркой и сваркой. Очень важно, чтобы звездочка двигателя и звездочка на оси были закреплены ровно, иначе цепь будет все время слетать.

Перед окончательной затяжкой болтов, которые крепят двигатель, нужно завести мотор и на небольших оборотах убедиться в том, что цепь идет ровно и не слетает. После этого все можно будет окончательно закрепить.

Шаг девятый. Установка педалей
Педали автор делает сам, для этого подойдет лист стали, дизайн можно сделать любой. Так как сцепления на двигателе нет, то нужно всего две детали, газ и тормоз. Газ подключается к тросику управления дроссельной заслонкой, тут нужно не забыть сделать на педали хорошую пружину. Ну а тормоз с помощью рычага подключается к суппорту.

Шаг десятый. Тестирование
Картинг уже можно протестировать. Перед этим в двигатель нужно не забыть залить нужное масло и заправить машину топливом. Если мотор новый, газовать сильно не нужно, так как его узлы должны еще притереться.
