Как сделать дровокол своими руками – доступные инструкции с чертежами и фото. Как сделать дровокол гидравлический своими руками Как сделать самодельный дровокол гидравлический

08.04.2020

Дровокол гидравлический или дровокольный станок – средство автоматизации заготовки дров. Чаще всего гидравлический дровокол называют «механическим колуном». Причем создано множество моделей руками домашних мастеров и квалифицированных инженеров.

Применение и принцип работы

Механические и гидравлические используют в частных хозяйствах, либо в небольших производственных цехах по обработке дерева. В любом месте станки выполняют механическую раскряжевку, а также раскол древесины различных пород.

Ручной инструмент для колки и раскряжевки очень часто ломается, да и требует сноровки, усилий и времени. Станки и установки иного, негидравлического типа очень часто ломаются из-за неравномерной нагрузки.

Дровоколы заводские

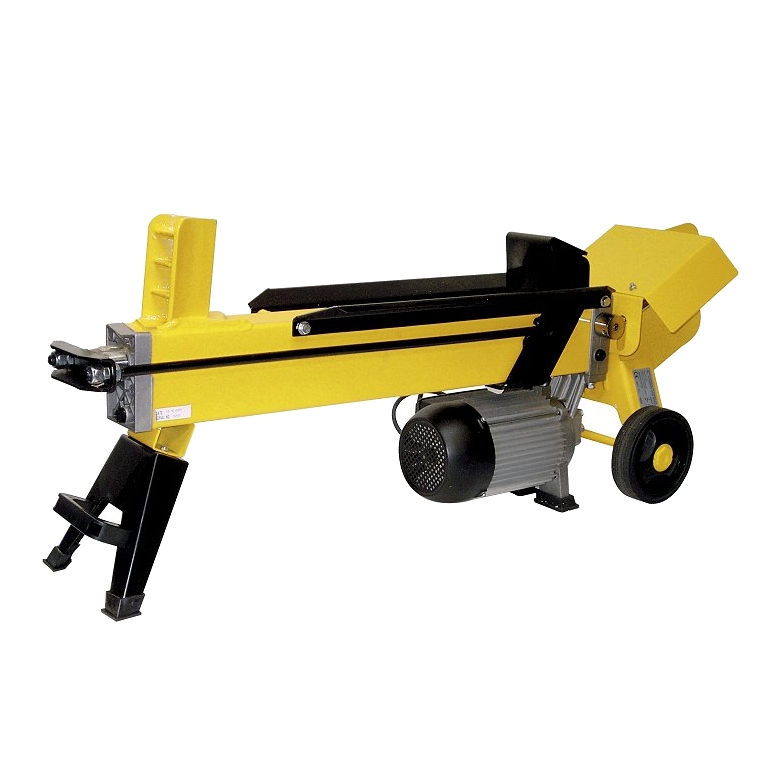

Рынок строительной аппаратуры предлагает несколько десятков моделей дровоколов гидравлических в ценовой категории от 10 до 200 тысяч рублей. Важно знать, что цена зависит от:

веса;
мощности;
усилия;
типа двигателя;
максимума для длины полена;
напряжения (модели с электрическим двигателем).

Источники питания для двигателя подразделяются на 2 категории.

Электродвигатель. Этот преобразователь энергии оказывает действие на насос. Причем электродвигатель используют в самых примитивных, бытовых станках. Обслуживать такие модели очень просто, да и использовать в том же гараже или сарае можно, учитывая экологическую безопасность. Собранные своими руками или в цеху, модели с электродвигателями проще всего подготовить к работе, разрешено даже переносить вручную. Основной минус – не функционируют без электропитания.

Бензиновый двигатель. Устанавливается на мощные модели, которые можно транспортировать на место заготовки дров. Дровокол на бензине, как правило, тяжелее, дороже и мощнее. Но он и функциональнее благодаря мобильности и большей мощности.

Дровоколы самодельные

Чаще всего используются для бытовых нужд при подготовке к отопительному сезону. Причем уровень инженерной мысли сельского работника может подвигнуть на создание бытового и профессионального оборудования.

В этом случае, с бытовым все ясно, но профессиональный станок может работать в линию. Проще говоря, еще иметь функцию подачи, торцовки, выгрузки.

Все желающие самостоятельно создавать аналогичные установки для облегчения труда могут ознакомиться в сети с чертежами, схемами и видео-инструкциями. Примером хорошего гидравлического дровокола, собранного своими руками, послужит данное видео:

Что входит в конструкцию гидравлического дровокола?

Гидравлический дровокол, созданный своими руками должен состоять из определенных частей. Части лучше составлять по значимости, а начинают от:

станины;
упора цилиндра;
клиновидного лезвия (или лезвий);
насоса;
распределителя давления жидкости;
масляного бака;
двигателя или мотора.

А как собирают своими руками?

Простейший способ для сбора рабочего дровокола начинается со сварки рамы, которую нужно закрепить на платформе. Нижняя часть платформы оснащается автомобильным домкратом (как минимум).

В верхней части рамы обязательно рассчитывают разъем. Он нужен для колки чурок разного диаметра и различной длины.

Дровокол на фото создан своими руками, но рассчитан уже на промышленный объем. В нем более сложная конструкция, которая обязательно состоит из гидравлического домкрата на станине стационарного (непереносного) типа. Создание данной установки требует слесарного навыка, расчета техники безопасности. Пусть, на первый взгляд, агрегат и не сложен, но работа оператора с халатным отношением приведет рано или поздно к несчастному случаю.

Из-за экономии времени и ресурса были созданы клиновидные ножи с 4-8 лопастями. Дело в том, что стандартный нож делит чурку на 2 части, а эта модель обрабатывает в один заход любое полено.

Гидравлический дровокол, сделанный своими руками, на повышенных мощностях (привод от трактора, бензиновый двигатель) должен оснащаться клиновидным ножом с 4 лопастями, как минимум.

Дровокол гидравлический промышленный с подъемом бревна — видео

Возможно, для многих городских жителей заготовка дров перед отопительным сезоном это пережиток прошлого. Однако некоторым владельцам частных домов до сих пор приходится заготавливать на зиму дрова. Некоторые покупают уже готовые нарубленные полена, а другие заготавливают самостоятельно.

И тут сразу возникает вопрос – как можно быстро и легко нарубить дрова? В этом деле поможет дровокол. Этот инструмент специально разработан для облегчения всего процесса рубки дров. Итак, что же это за инструмент? В чем весь принцип его работы? Какие виды дровоколов бывают? И самое главное, как его можно изготовить самостоятельно? Давайте разберемся и ответим на все важные вопросы на примере гидравлического дровокола.

Достоинства и недостатки дровокола

Стоить отметить, что дровокол это станок, основная функция которого состоит в распиливании дров. Это устройство имеет высокую скорость работы. Например, если заготавливать дрова при помощи топора, то весь процесс может занять от недели, при этом работать придется по 4 часа в день. А вот дровоколом всего за 3 часа.

К плюсам дровокола относятся следующие характеристики:

высокая скорость работы;
низкие затраты труда при распиливании древесины;
удобство при работе с инструментом. Во время рубки человеку не нужно наклоняться и напрягаться;
инструмент всегда готов к работе. Для начала работы нужно только включить прибор и уже можно спокойно приступать к рубке дров;
простое использование. Если при работе с топором или пилой нужны умения, физическая сила и сноровка, то при работе с дровоколом достаточно изучить инструкцию. С этим инструментом могут спокойно справиться пожилые люди и женщины;
беспрерывная и долгая работа;
высокая безопасность. Во время работы с топором даже опытный в этом деле человек может нанести себе тяжелую травму, а вот при работе с дровоколом этого не будет. Все станки-дровоколы оснащены высокими системами безопасности.

Но, несмотря на большое количество достоинств, этот прибор имеет и недостатки:

сложная конструкция. Это в основном касается дровоколов гидравлического типа;
некоторые модели имеют слишком большие размеры. Это может доставить некоторые неудобства при работе;
не все инструменты могут расколоть прочную и слишком жесткую древесину;
большие энергозатраты. Слишком большие приборы с огромным набором функций потребляют большое количество энергии и топлива;
высокая стоимость, особенно если приобретать новый инструмент.

Виды гидравлического дровокола

Станки-дровоколы бывают двух видов:

1. Бытовыми.
2. Профессиональными.

Инструменты профессионального вида имеют достаточно сложную конструкцию. Пользоваться ими трудно, поскольку они имеют большое количество функций. За счет того что у них высокая скорость работы, они могут справиться даже с самой прочной и жесткой древесиной.

Эти инструменты в основном применяются для заготовки большого количества бревен. Стоимость их очень высокая.
Бытовые приборы предназначены для домашнего использования. Они могут работать долго, но все же им нужны перерывы. Эти инструменты не способны справиться с большим уровнем работы.

Также по способам закладывания бревен выделяют следующие типы дровоколов:

1. Горизонтальные. В этих инструментах полена закладываются в горизонтальном положении. Бревна закладываются в специальные желоба, и оно распиливается по горизонтали. Инструменты этого типа самые распространенные и ими очень легко и комфортно пользоваться. Вся работа осуществляется по двум схемам. Первая схема – нож прочно зафиксирован на станине, а толкающий элемент приводит в движение бревно, вторая схема – полено стоит неподвижно, а нож подается в движение при помощи гидропривода.

2. Вертикальные. Весь механизм работы такой же, как у горизонтальных колунов. Отличие состоит в том, что бревно закладывается не в горизонтальном, а в вертикальном положении. Движение ножа происходит в верхнем положении, при этом он оказывает давление на полено. Конструкция имеет компактные размеры и по сравнению с горизонтальными колунами, занимает очень мало места. Применяют в основном на промышленных производствах.

3. Смешанные приборы. Эти приборы объединяют в себе оба способа закладывания бревен – и горизонтальный, и вертикальный. Эти инструменты считаются высокопрофессиональными и предназначены для больших потоков дров. Приборы этого типа в основном применяют в деревообрабатывающей промышленности.

Вид двигателя

Выделяют следующие основные разновидности двигателей колунов:

колуны с электрическим двигателем. Эти приборы оснащены двигателями с питанием от электрической сети и гидравлическим насосом. Эти инструменты очень удобные и простые в применении. А также они имеют экологически чистую работу, поэтому они часто используются для работы в помещениях. Конструкции с механизмами на основе электрического мотора не имеют особых требований в работе и обслуживании. Кроме этого, они имеют быструю подготовку для дальнейшего использования. Однако у них есть один недостаток – источник питания. Они все питаются от электросети, поэтому у них очень низкая мобильность;
инструменты с бензиновым или дизельным двигателем. По сравнению с электрическими эти модели намного мощнее и быстрее. Их часто используют при заготовке леса в промышленных масштабах, а также иногда и в домашней заготовке дров;
дровоколы на основе тракторной тяги. Механизмы этого типа в своей основе имеют двигатели, которые состоят из гидравлической системы и вала. Эти двигатели очень мощные и способны разрубить самые прочные виды древесины. Эти приборы в основном используют на промышленных предприятиях, фермах и лесных хозяйствах;
смешанные или комбинированные. Эти приборы часто оборудованы несколькими видами двигателей. Например, тракторная тяга и электродвигатель или тракторная тяга и бензиновый двигатель. Эти приборы используют только на промышленных предприятиях.

Изготовление гидравлического колуна

Для того чтобы изготовить гидравлический дровокол, нужно сначала разобрать устройство обычного конусного или винтового колуна.

Этапы работ изготовления конусного колуна:

1. В качестве основы для этого колуна можно взять прочный конус из стали с резьбой. Этот конус можно выточить самостоятельно при помощи токарного станка, а после этого на нем следует сделать резьбу.

2. Двигаться часть конуса будет за счет электрического двигателя.

3. После этого конус следует насадить на вал с подшипниками и зафиксировать штифтом, который позволит убирать конус с вала, если это будет нужно.

4. В конце всех работ между двигателем и валом нужно установить распорку из труб и гаек, за счет которой в дальнейшем будет натягиваться цепь.

5. Самодельное устройство можно включать и пробовать в действии. При включении конус будет вращаться и вкручиваться в древесину, за счет этого дерево будет раскалываться на части.

Теперь следует перейти к сборке более сложного инструмента – гидравлического дровокола.
Для начала рассмотрим схему сборки простого прибора:

1. Первым делом нужно взять вертикальную раму и на нее нижней стороне установить домкрат автомобильного типа.

2. В качестве ножа будет использоваться конусный клин.

3. Подводка клина к древесине будет осуществляться за счет винта в центральной части. После винта будет осуществляться работа домкрата.

4. Поскольку верхняя сторона у вертикальной рамы разъемная, можно колоть дрова разных размеров.

Есть и более тяжелая конструкция колуна гидравлического вида. Она состоит из домкрата гидравлического типа, который установлен на станине стационарного типа. Все же для этой работы требуются профессиональные знания и опыт, поэтому эти дровоколы не желательно делать самостоятельно в домашних условиях.

Для того, что при дальнейшем использовании дровокола не возникло определенных трудностей и проблем, желательно воспользоваться следующими советами:

если вы сделали или купили колун на основе электрического двигателя, то желательно учитывать мощность. Ее уровень должен составлять от 3 КВт и более;
если мощность будет хорошей, то двигатель сможет быстро привести в движение гидравлический насос, который в свою очередь раскрутит конус до необходимых оборотов. Благодаря этому раскалывание дров будет быстрым и удобным. Поэтому нужно брать во внимание уровень мощности двигателя;
обязательно при работе с дровоколом соблюдайте все правила безопасности, в противном случае можно получить повреждения;
рычаги управления должны находиться на дальнем расстоянии от ножей;
не забывайте, что ножи острые, и они могут нанести серьезные раны;
желательно на колун установить защитное средство от непредвиденного запуска прибора.

Ну, вот в принципе и все. Оказывается, дровоколы это незаменимые помощники в домашнем хозяйстве. С помощью этих приборов можно быстро нарубить большое количество дров на зиму. А ведь при помощи топора это сделать очень сложно, да и долго, а сколько сил он отнимает, чего не скажешь о дровоколах. Да и пользоваться ими не так уж и сложно. А если сделать этот прибор самостоятельно, то можно сэкономить приличную сумму денег.

Предлагаем Вам посмотреть видео о том, как сделать гидравлический дровокол своими руками:

Не за горами осень. И, если ваша дача отапливается твёрдотопливным котлом, самое время подумать о заготовке дров. При большом объёме отапливаемых помещений механизированная заготовка явно предпочтительнее по производительности, чем обычный топор. Гидравлический дровокол (или, иначе, гидравлический колун) – хорошее решение проблемы.

Разновидности и принцип работы гидравлического дровокола

Сразу стоит отметить, что механизировать процесс получения дров можно и иначе – например, применением винтового колуна с электрическим или даже ручным приводом. Однако гидравлический привод позволяет осуществить предварительный прижим полена, что обезопасит работу с дровоколом и гарантирует более качественное расщепление. Запитку насосной установки обычно производят от электродвигателя мощностью 3…6 кВт, либо от бензинового двигателя.

Привод гидравлического дровокола может иметь два исполнения – горизонтальное и вертикальное. Применимы оба, всё определяется наличием свободной площади на участке хозяйственных помещений, и – в случае изготовления гидравлического колуна своими руками — доступностью имеющейся насосной установки, которую предполагается задействовать.

Отметим, что вертикальный агрегат снабжён рамой с колёсами, что позволяет перемещать его по участку. Представленную конструкцию можно усовершенствовать, используя вместо обычного плоского ножа инструмент с Х-подобным лезвием, что позволило бы делить баклан не на два, а на четыре фрагмента.

С управлением гидродровокола вертикального типа легко справляется один человек, хотя высота исходного полена здесь ограничивается габаритами рамы. Считается, что продольная устойчивость привода при такой компоновке снижается, поэтому по мощности модели гидравлических дровоколов вертикального типа уступают своим горизонтальным «коллегам». Для привода устройства можно использовать гидросистему любого колёсного трактора, а принципиальная схема мало чем будет отличаться от той, что приведена на рисунке.

Как выбрать дровокол?

Исходными пунктами выбора подходящей модели промышленного исполнения являются:

Давление, создаваемое на торец расщепляемого полена. В зависимости от модели агрегата это давление варьируется в пределах 100…200 бар, что в пересчёте на усилие даёт примерно 60…80 кН. Специалисты полагают, что таких расчётных параметров вполне достаточно для того, чтобы колоть поленья из обычной древесины диаметром 45…50 мм (дуб, секвойя, граб и т. п. экзотика, понятно, исключаются).
Рабочий ход поршня. Обычно производители предусматривают рабочее перемещение поршня (к штоку которого присоединяется клин) в пределах 200…400 мм, при двухскоростном приводе: на прямой ход 30…80 мм/с, на возвратный 100…150 мм/с.
Тип привода. Зависит от конкретных условий пользователя. При нестабильности подачи электроэнергии лучше ориентироваться на бензиновые или даже дизельные двигатели. Потребляемая мощность, в зависимости от типа насосной установки, составляет 2…4 кВт.
Дополнительные опции, важнейшими из которых считаются мобильность установки, настройка высоты раскалываемой заготовки, наличие гидрораспределителя (позволяет снизить затраты электроэнергии при возвратном перемещении штока), а также принцип управления (вариант с двумя рычагами безопаснее, поскольку руки оператора находятся вне рабочей зоны).

Важным компонентом выбора является и цена гидравлического дровокола. Рынок предложений обширен, начиная от агрегатов отечественного производства, цена на которые стартует от 100000…140000 руб, до гидравлических колунов импортного производства (котируются изделия от торговых марок Sple, Lancman), стоимость которых достигает 280000 руб. Об особо навороченных моделях здесь не упоминается, поскольку они ориентированы на промышленного пользователя.

Гидродровокол своими руками

Прежде всего, стоит определиться с функциональностью и схемой устройства. Для собственных нужд более подходят гидравлические дровокол вертикального типа. Хотя они и менее производительны, зато значительно компактнее, и вполне доступны для изготовления своими руками.

Следующей позицией является выбор типа привода. Применение бензинового мотора придаст агрегату повышенную мобильность, вплоть до его применения непосредственно на участке рубки. Электропривод значительно экологичнее, а также проще в агрегатировании с насосом и последующем управлении, зато привязан к ближайшей электрической розетке. Рассчитывать следует только на питание 220 В.

Наконец, используя обычный автодомкрат, можно изготовить самодельное устройство, которое вовсе не потребует внешнего привода. В этом случае полено, перемещаясь вверх под усилием домкрата, будет раскалываться клином или ножом, которые закрепляются на верхней поперечине прямоугольной рамы. Домкрат устанавливается на Т-образной поперечине, которая составляет нижнюю часть рамы.

Рабочий инструмент может быть изготовлен в следующих исполнениях:

Обычный клин (как показано на рисунке), который включает в себя центровочное приспособление для направления полена точно вертикально оси предполагаемого скола. С этой целью по оси полена необходимо центровое отверстие, попав в которое, клин далее будет входить в полено строго перпендикулярно его нижнему торцу. Это повысит качество разделки;
Нож, который сразу будет расщеплять полено на две части. Нагрузка при этом увеличится, поскольку площадь соприкосновения инструмента с заготовкой возрастёт. Одновременно и возрастёт качество поверхности среза, что позволит избавиться от проблем с загрузкой твёрдотопливного котла;
Х-образный нож, который при внедрении в древесину выполнит её расщепление одновременно на четыре части. Это также облегчит загрузку котла, кроме того, стойкость такого ножа будет наибольшей.

Домкрат можно приспособить и для изготовления горизонтального гидродровокола. Приспособление в этом случае стоит спроектировать на колёсную раму.

Гидравлический самодельный колун работает так. При качательных перемещениях рукоятки домкрата его шток соприкасается с торцом полена, и начинает воздействовать на него. Противоположный торец заготовки вонзается в древесину, и раскалывает её. При сбросе давления в гидросистеме домкрата установленные слева и справа от него возвратные пружины возвращают шток в исходное положение.

При замене плоского ножа на Х-образный производительность колки дров возрастёт вдвое. Если и в этом случае темпы заготовки дров не устроят пользователя. Придётся оснащатьдровокол насосной установкой. Тут не обойтись без приобретения в магазине подходящего типа гидроцилиндра (параметры его выбора описаны ранее), масляного бака, насоса типа НШ-32 или НШ-50, а также гидрораспределителя.

Для изготовления рамы стоит использовать швеллер, а саму установку монтировать на передвижной тележке.

Гидродровокол горизонтального типа: а – общий вид, б – схема устройства:

1 – Опорная балка; 2 – Плита под полено; 3 – Фиксирующий крепёж; 5 – Ручка для установки сменного инструмента; 6 – Клин; 7 – Полено: 8 – Упорная плита под шток домкрата: 9 – Возвратная пружина; 10 – Домкрат; 11 – Вентиль сброса давления масла; 12 – Рукоятка; 13 – Задний упор; 14 – Передний упор; 15 – Силовой элемент скалывающего инструмента; 16 – Хомут для присоединения домкрата к опорной балке

При печном отоплении необходимость ежедневно махать топором быстро переходит в разряд рутины и отнимает много времени. Тут и встает вопрос о механизации процесса – нужно сделать дровокол своими руками! Существует много вариантов изготовления самодельных автоматизированных колунов – от простейших до полупрофессиональных. Используйте пошаговые инструкции и полезные советы от тех, кто уже забыл, когда держал в руках обычный топор, чтобы собрать свой инструмент.

Простые механизмы для колки дров из подручных материалов

Виды дровоколов:

механический (как правило, состоит из ножа, рамы и пружины);
винтовой (раскалывает дрова, вкручиваясь внутрь);
гидравлический (имеет ножи-стамески, позволяющие измельчить полено).

Дровокол для дома

Ручной механический дровокол простой сборки

Механический (или ручной) агрегат для колки дров не предполагает подключения мотора. Он лишь позволяет прикладывать меньше усилий при раскалывании поленьев.

Вот наиболее безопасный способ, как сделать дровокол своими руками:

Сварить круглую раму, немного превышающую диаметр поленьев (оптимально 23 см).
Для этого в качестве основы необходимо взять круг из толстого металла и приварить к нему две трубы, высотой 35 см.
Сверху на конструкцию приварить кольцо, чтобы получился цилиндр.
Внизу закрепить металлический нож острием вверх.
В основании просверлить отверстия для крепления.

Полено в таком дровоколе нужно устанавливать сверху на нож. Ударяя по нему кувалдой, вы делаете свой труд более безопасным. Ведь отсутствует возможность пораниться топором!

Внимание! Такой механизм подойдет только для мягких пород дерева, легко поддающихся расколке. Полученные дрова годятся для растопки камина. Для дуба или вяза это приспособление окажется бесполезным.

Безопасный дровокол ручного типа

Схема изготовления пружинного колуна

Следующая идея, как сделать дровокол в домашних условиях – это изготовление механизма на пружине. Составляющие:

отрезок швеллера;
металлические уголки;
пружина (от автомобиля);
пластина-нож (можно от старого колуна);
отрезок трубы, немного меньше пружины в диаметре;
шарнирный узел
утяжелитель (рельса).

Основа инструмента

Процесс изготовления:

В первую очередь необходимо при помощи сварки сделать опору дровокола.

Подготовить площадку для пружины.

Выпиливание отверстия

Приварить к опоре площадку, распорки, трубу.

Приваривание деталей

Сделать вырез для крепления балки к опоре.

Балка приваривается в отверстие

Навесить на опору балку с шарнирным узлом.

Опора должна быть установлена на шарнирах

Приварить балку, сохранив ее подвижность.

Шарниры обеспечат подвижность

Прикрепить горизонтально балку и колун.

Положение колуна

Приварить ручку и утяжелитель к инструменту.

Утяжелителем является рельса

Получившийся механизм лучше окрасить для предотвращения появления ржавчины.

С силой опускаясь на бревно, колун раскалывает его на две части. И тут же возвращается в исходное положение. Это значительно экономит силы человека.

Дровокол-морковка в пошаговой инструкции

Ласковое название «морковка» такой механизм получил благодаря конусообразной форме ножа. Вкручиваясь в полено по принципу самореза, он расщепляет древесину изнутри. В работу дровокол приводит электродвигатель.

Процесс изготовления винтового дровокола

Сделайте винтовой дровокол своими руками, используя, чертежи и пошаговую инструкцию:

Изготовить конус из стали марки 45 длиной 13 см и диаметром 5,5 см (толстая часть) под углом 30°.
На токарном станке нарезать упорную левую резьбу глубиной 2 мм с шагом 6–7 мм. Нос конуса должен быть очень острым.
Установить вал в подшипниках и приварить с тыльной стороны фланец (звездочку).
Плотно одеть конус на вал и зафиксировать его штифтом (подойдет болт М8).
К подшипникам приварить опоры автомобильного кардана (на них механизм будет крепиться к столу).
Сделать распорку между валом и двигателем, при помощи которой будет натянута цепь. Для этого подойдет сгон трубы и гайки.
Изготовить стол из толстых досок (подойдет старая дверь) с железными ножками высотой 40 см.
Зафиксировать опоры кардана и электродвигатель мощностью от 2 КВ. Натянуть цепь.

Чертеж ножа-конуса

Внимание! Направление резьбы не имеет принципиального значения. Но при нарезании правой резьбы есть большая вероятность испортить инструмент или конус.

Чертеж вала и опоры для конуса

Важные советы по работе:

Изготавливая конусный дровокол своими руками, стоит помнить, что расстояние от конуса до стола должно быть минимальным. Тогда полено не будет вырывать из рук.
Полено для раскола можно устанавливать только вертикально. Иначе древесина может застрять между конусом и столом и согнуть вал.
Цепь и двигатель следует защитить кожухом. Это уменьшит травмоопасность во время работы.
Поленья не должны быть длиннее 0,5 м и шире 0,6 м в диаметре.
Скорость вращения может быть от 150 до 800 оборотов в минуту (оптимально 400–500). Для этого следует использовать редуктор (к примеру, от старого мотоцикла).

Как сделать гидравлический дровокол – высший пилотаж

Если дров накопилось много и колоть их необходимо постоянно, стоит соорудить гидравлический дровокол своими руками.

Видео: гидравлический дровокол своими руками

Составляющие элементы – расчет бюджета

Принцип работы гидравлического механизма следующий. Полено на скользящей платформе подается к ножам. Под давлением цилиндра полено раскалывается на 2, 4, 6 или 8 частей, в зависимости от конструкции ножа.

Для гидравлического механизма понадобятся:

двигатель бензиновый (от 6 л. с.);
гидроцилиндр;
насос шестерёночный;
гидрораспределитель;
кронштейн насоса;
металл для ножей (подойдет рессора МАЗ);
швеллер 80 мм;
профиль 60х60 и 30х30 мм;
труба 50 мм;
двутавр (для опорной балки);
металлические пластины;
колеса (автомобильные);
шкив;
ремни;
масляный бак;
фитинги, переходники, муфты, болты, винты, гайки и т. п.

Чертеж дровокола

Бюджет, который придется выделить для покупки составляющих, равен примерно 60 000 рублей. Удешевить стоимость готового изделия может покупка подходящего металлолома.

Основа дровокола – как собрать каркас

Первым делом необходимо собрать переднюю и заднюю оси, к которым будут крепиться колеса. Так как весь упор приходится на заднюю ось, здесь должны стоять автомобильные покрышки.

Передняя и задняя оси

Пошаговая инструкция по сборке гидравлического дровокола своими руками с чертежами и фото:

К трубе 50 мм приварить ступицы из профиля 30х30 мм так, чтобы получилось два треугольника. К ступицам приварить основу будущей рамы.
К передней оси из профиля 60х60 приварить распорки из профиля 30х30 мм. К оси приделать небольшие колеса.
Приварить к задней оси основу для крепления двигателя.

Пришел черед рамы:

Из двух швеллеров сварить раму для подвижной конструкции.
Собрать подвижную платформу из швеллера 80 мм на шток цилиндр.
Сварить треугольную площадку из того же швеллера. Она будет толкать полено к ножам.
Установить упоры по бокам платформы, чтобы предотвратить падение бревен.

Совет! Вместо скользящей платформы лучше использовать тележку на колесиках. Для этого внутрь швеллеров, из которых сделана платформа, нужно установить подшипники. В таком варианте дровокол прослужит дольше, так как будет уменьшена сила трения.

Основа для установки двигателя и насоса

Сердце дровокола – как сделать нож для расколки

Для ножа подойдут обрезки двутавровой балки или рессора от МАЗ. Порядок работы:

вырезать заготовку из дерева с углом 60°;
заточить металл, как стамеску;
сложить шестигранный нож при помощи заготовки (устанавливая ее между отрезками);
приварить нож к станине.

Шестигранный нож

Первым в полено должен входить центральный (вертикальный нож), затем верхние боковые, и только потом – нижние. В противном случае будет неправильно распределение нагрузки. В следствие этого дровокол не сможет справиться с вязкими породами дерева.

Сборка масляного бака

Движущая сила – сборка мотора и масляного бака

Под масляный бак подойдет пустой баллон от пропана. Порядок работы:

Залить баллон водой.
Спилить болгаркой вентиль, не сливая жидкости.
Сделать отстойник: отделить ¼ баллона при помощи стальной перегородки высотой 10 см, врезанной внутрь.
На высоте 5 см от дна установить сетку-фильтр с магнитом. Он будет улавливать металлическую стружку, что продлит жизнь мотору.
Вварить патрубок, через который насос будет засасывать масло. Патрубок нужно углубить, чтобы забор не происходил с самого дна. Ведь на нем оседает весь попавший в бак мусор.
Установить бак выше насоса по уровню.

Врезка патрубка

Когда все элементы готовы, пора собирать конструкцию. Сделанный своими руками дровокол следует окрасить.

Лайфхак от финского фермера – как расколоть бревно с минимум усилий

Движения топором – одна из самых сбалансированных нагрузок для человеческого организма, поэтому колка дров вручную несомненно полезна. Но и этот труд можно усовершенствовать! Как? Уменьшить количество лишних движений.

Что делает колку дров некомфортной? Постоянно разлетающиеся щепки и застревающий в земле колун. Решить эту проблему очень легко.

Достаточно просто установить полено в автомобильную покрышку! Подберите резиновое колесо диаметром немного больше полена. Или возьмите большую покрышку и установите в него несколько бревен. И работы по хозяйству сразу станет меньше!

Совет! Увеличить диаметр покрышки можно, обрезав боковые части, чтобы осталось только кольцо из протектора.

Применение старой покрышки

Видео: Дровокол с двигателем от стиральной машины

Сборка дровокола – хлопотное и затратное дело. Но, если есть навыки работы с металлом, это –оправданный путь сэкономить деньги и собственные силы. На изготовление простейшего механизма у вас уйдет полдня. Тогда как сложный агрегат отнимет 1–2 месяца. Однако всегда можно обратиться к профессионалам! Это верный способ сберечь время. Что дороже – решать только вам!

Зима близко, а это значит, что о дровах нужно начинать думать уже сейчас. Оставим вариант ручного труда в прошлом веке и обратим свой взгляд в сторону гидравлического (и не только!) дровокола. Это устройство станет отличным подспорьем, если нужно наколоть с десяток кубов дров. Также рассмотрим 4 принципиальные схемы самодельных дровоколов.

Кратко об устройстве дровокола и принципе его работы

Основными элементами стандартного гидравлического дровокола являются рама с закрепленным на ней ножом, гидравлическим поршнем и приводом. Нож играет роль острия того самого колуна, которым приходится размахивать за отсутствием рассматриваемого здесь оборудования. Необходимое усилие создается за счет работы двигателя в связке с гидравлическим поршнем, который толкает заготовку на нож. Все довольно прозаично и выглядит примерно так, как на видео ниже.

По такому принципу работает абсолютное большинство заводских изделий. При изучении информации вам наверняка могут попасться на глаза так называемые винтовые (конусные, морковка и т.п. названия) колуны. Они приобрели большую популярность благодаря простому устройству и возможности изготовления своими руками. Подробно про конструктивные особенности таких дровоколов мы поговорим в последней части статьи.

Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Критерий выбора	Разновидности и возможности устройств
Тип конструкции	Наиболее популярные устройства – гидравлические дровоколы, усилие в котором создается за счет мотора и гидравлического поршня, благодаря чему заготовку прижимают к ножу. Винтовой колун (дровокол «морковка») – еще одно распространенное решение в силу того, что его можно сделать своими руками. Ось привода приводит во вращение винтовой конус, который при подаче заготовки буквально ввинчивается в нее и разрывает слои древесины. Является простым в устройстве, но довольно опасным в применении. В таком колуне заготовка толкается за счет усилия, передаваемого рейке от вращающейся шестеренки. Если все перечисленные выше варианты снабжены приводом, то инерционный или пружинный дровокол уже требует некоторого применения ручной силы. За счет большого плеча и пружины он модернизирует подход к традиционной колке.
Привод	Применяются устройства на базе электродвигателей (220 В/380 В) и бензиновых моторов. Выбор определяется исключительно удобством и условиями работы.
Максимальное усилие расщепления	Определяет величину усилия давления поршня на заготовку – характерно для гидравлических и реечных дровоколов. В частном порядке достаточно использовать модели с усилием от 4 до 6 т. Более мощные модели подойдут для работы с длинными бревнами и в промышленных масштабах.
Рабочее положение	Определяет положение оси заготовки при работе. Различают колуны с горизонтальным, вертикальным и комбинированным положением. Первый вариант является самым распространенным при использовании в частном порядке и применяется в большинстве гидравлических и реечных конструкций в силу удобства и безопасности.
Размеры бревен	Длина бревен при использовании гидравлических дровоколов ограничивается величиной хода поршня и максимальным усилием расщепления. Обычно это значение ограничено 0,52 м. Толщина заготовок может варьироваться в пределах от 0,25 до 0,5 м в зависимости от модели колуна. В реечных решениях длина бревна определяется размерами рейки и, опять же, создаваемым усилием. Применение винтовых дровоколов позволяет использовать чурки большего диаметра – вплоть до 0,7 м, но при этом повышается трудоемкость работы.
Опции	Настройка высоты. Данная опция положительно сказывается на удобстве работы, но при этом увеличивает стоимость изделия, ее отсутствие можно компенсировать самодельной подставкой. Наличие колес , желательно больших. Обеспечивают удобство при транспортировке. Система безопасности , обычно двухрычажного типа, при которой оператор должен одновременно задействовать две руки на пульте – является неотъемлемой частью всех современных заводских изделий.

Конечно, в качестве параметра при выборе помощника в дровокольном деле можно рассматривать и скорость его работы, но считается, что даже минимальных значений более чем достаточно.

11 решений для дома

Общие рекомендации по выбору бытового колуна включают следующие требования: электрическое гидравлическое устройство с горизонтальным расположением заготовки и максимальным усилием до 5 т. Обращайте внимание на безопасность агрегата, желательно, чтобы модель оснащалась системой блокировки с двумя рычагами. Впрочем, возможны и расхождения с общепринятым подходом, доказательством чего и служит наша подборка лучших дровоколов.

1. GOMARK — LANCMAN SL10.

Словенская компания GOMARK производит станки для раскалывания дров под торговой маркой “LANCMAN” . Данная продукция отличается прочностью, надежностью и длительным сроком службы. Дровоколы LANCMAN SL10 отлично зарекомендовали себя на средних и крупных производствах дров и древесного угля. Могут работать от электричества, бенз. двигателя или от вала отбора мощности трактора, отличающихся высокой производительностью, удобством работы – многие пользователи от Архангельска до Краснодара и от Калининграда до Иркутска уже достойно оценили нашу продукцию.

В ролике ниже представлена работа дровокола LANCMAN SL10.

2. Горыныч 6Т — от 120000 руб.

Младшей моделью в ряду отечественного производства является агрегат с индексом 6Т. Особенностью данной установки является быстрый ход поршня, благодаря чему достигается высокая производительность. Это может быть полезным в масштабах заготовки дров на реализацию – переплачивать за скорость в обычных условиях нецелесообразно. Да и в целом конструкция рассчитана практически на непрерывную работу, что делает ее незаменимой при больших объемах. Положение ножа регулируется, благодаря чему оператор может быстро выбрать между резкой на два или четыре полена за один проход.

Модельный ряд «горынычей» представлен еще тремя довольно популярными моделями. Все они рассчитаны на максимальное усилие 9 т, различаются лишь массой агрегатов, длиной раскалываемых бревен, мощностью и типом двигателя (бензиновый, 380 или 220 В), соответственно, и ценой. Каков дровокол Горыныч в действии можно узнать из следующего видео.

3. Champion LSH5000 — от 17500 руб.

Прочный стальной каркас, покрытый специальным антикоррозийным покрытием, высокая мощность двигателя и наличие колес превращают электрический дровокол в прочное, долговечное и мобильное решение для сезонной заготовки дров. Данное устройство предназначено для горизонтальной загрузки бревен и является одним из самых популярных для частного использования. Сам бренд Champion – хороший Китай, торговая марка принадлежит петербуржской компании «Вальд».

Оценить работу этого компактного устройства можно по следующему ролику. Среди аналогичных решений можно также назвать такие модели как RedVerg RD-LS 25-37E, PATRIOT CE 5322 и др.

4. AL-KO KHS 5204 — от 19000 руб.

– еще один представитель электрических дровоколов, фактически с такими же характеристиками, что и ранее рассмотренное изделие, но выполненное несколько в ином варианте. Рама располагается выше (регулируется по высоте), что с одной стороны делает работу с аппаратом удобнее, с другой – при использовании больших бревен может сказаться на равновесии колуна. Данная модель производится знаменитой немецкой компанией, поэтому можно не переживать за ее надежность и долговечность.

Предлагаем вам посмотреть на данный гидравлический колун в работе на примере аналогичной модели с индексом 5200.

5. Texas 520 H — от 20000 руб.

Очередное относительно недорогое, но долговечное и мощное для своих скромных размеров устройство – колун Texas 520 H от датского производителя. Это вариант для тех, кто не спешит и, прежде всего, ценит безопасность проведения работ. При небольшой мощности электродвигателя, устройство выдает усилие до 5 т, раскалывая чурки до полуметра длиной. По отзывам владельцев, модель служит более 3 лет, легко дорабатывается (устанавливается на подставку), возможен демонтаж защитного кожуха.

Предлагаем ознакомиться с возможностями данного агрегата по следующему ролику.

6. Raptor t700 — от 25000 руб.

Конусный винт 250х80 из стали 45, электродвигатель АИР 80B2, блок управления, маховик и стойка – перед вами модель винтового колуна Raptor t700 мелкосерийного производства. По сравнению с гидравлическими аппаратами это более производительное решение, эффективность которого во многом определяется расторопностью рабочего. Отсутствие гидравлики делает агрегат более простым и долговечным. В то же время несколько страдает безопасность проведения работ и качество колки. Подача чурок осуществляется перпендикулярно их оси.

Как выглядит работа с винтовым колуном Raptor t700 можно посмотреть на ролике ниже.

7. AL-KO KHS 3704 — от 19000 руб.

Мощное компактное решение, адаптированное под колку дров для топки каминов. Т.е. при всей мобильности и небольших размерах электрического дровокола имеются некоторые ограничения по используемому сырью – чурки длиной до 0,37 м. Конструкция отличается высокой степенью устойчивости за счет низкой посадки.

В значительной степени модель KHS 3704 предназначена для сезонного использования и колки небольших объемов сырья. Если дрова являются основным видом топлива при круглогодичном проживании, то стоит смотреть в сторону других агрегатов.

8. PROFI PLS 700E — от 19500 руб.

Российский электрический колун PROFI PLS 700E китайского происхождения выполнен в классическом компактном исполнении: конструкция отличается небольшой высотой, с горизонтальным рабочим положением и парой колес для транспортировки. Комплектуется специальной насадкой, благодаря которой появляется возможность колки на четыре части. По отзывам отличается неприхотливостью и значительным усилием, благодаря чему раскалываются даже крепкие породы древесины.

Каков этот электрический колун в работе – судите сами, посмотрев представленный ниже ролик.

9. Texas 600VG — от 55000 руб.

Модель Texas 600VG от всех вышеперечисленных отличает в первую очередь то, что это автономное решение, которое требует только наличия качественного бензина, бревен и прямых рук. Это мощная установка с вертикальным рабочим положением от именитого датского производителя (при этом производится, как и многая другая техника, в Китае). Если работник один, то вертикальная конструкция гораздо удобнее горизонтальной установки. Однако при этом она занимает больше места и является более тяжелой.

Как осуществляются работы с применением бензинового дровокола Texas 600VG? Это можно узнать, посмотрев небольшой ролик ниже.

10. CHAMPION LSV6000 — от 38000 руб.

Еще одна модель с вертикальной подачей чурок , но уже с электропитанием от сети 220 В. Как и в аппарате Texas 600VG, возможно опциональное использование насадок на лезвие для раскалывания бревен сразу на четыре части. Устройство надежно и безопасно, обеспечивает высокую скорость работы и не требует особых навыков. Просто переместите агрегат в удобное место и уже через час сможете любоваться внушительным результатом!

11. MTD LS 550 — от 220000 руб.

Для тех, кто думает над приобретением серьезного автономного агрегата для себя или заготовки дров в промышленных объемах подойдет модель дровокола . Как вы могли догадаться по преамбуле, это довольно габаритная установка с бензиновым двигателем. Более того, она и самая мощная в нашем обзоре – способна развивать усилие до 25 т. Среди конструктивных особенностей обязательно нужно сказать о двух возможных рабочих положениях: вертикальном и горизонтальном. Это на самом деле удобное решение, позволяющее варьировать работу агрегата в зависимости от условий. Рама смонтирована на оси с двумя большими колесами, дровокол приспособлен для транспортировки с помощью автомобиля.

Об особенностях работы MTD LS 550 можно узнать из небольшого англоязычного ролика.

Выбор редакции

Все представленные агрегаты хороши, но редакция остановила свой выбор на двух моделях: и . Первый дровокол хорош своими компактными размерами, возможностью регулировки положения рабочей плоскости, достаточной мощностью, которой хватит на ежегодную заготовку топлива. Вторая же модель более универсальная, позволит наколоть дров не только для себя, но и для соседей – открывает возможности заработка. Плюс ко всему не стоит забывать о сдаче устройства в аренду. Таким образом, уже за один сезон можно отбить стоимость оборудования.

Про самоделки

При ознакомлении с заводскими изделиями у некоторых могла появиться вполне закономерная мысль: «Почему бы не сэкономить и не сделать что-то подобное самостоятельно?». При наличии правильных рук и светлой головы возможно все. Предлагаем вам ознакомиться с наиболее интересными схемами дровоколов, которые реально сделать своими руками.

Является эволюционной ступенью в развитии классических колунов. Использование пружинного дровокола требует применения мускульной силы, но в меньшей мере – благодаря пружинному механизму, большому плечу и дополнительному грузу. На схеме это выглядит следующим образом.

Конструкция такой самоделки включает металлическую трубу или профиль (это будет нашим плечом, увеличивающим выигрыш в силе, с лезвием на конце), металлическую опору и шарнирного соединения между ними. Возвратный механизм пружинного типа, можно использовать старый амортизатор. В ролике ниже пример работы с таким механизмом.

«Морковка»

Механизм с таким незамысловатым названием тоже не требует применения высокотехнологичных деталей. Для его изготовления необходим привод, простой редуктор с ременной передачей, пара подшипников, вал, конус с нарезанной резьбой и стол-рама. Привод мощностью более 2 кВт, хотя бы от старой стиральной машины, найти не проблема. Парадоксально, но самой сложной частью системы является конус. Его нужно либо покупать готовым, либо заказывать опытному знакомому фрезеровщику. Схема винтового колуна изображена на рисунке ниже.

Раскалывание чурок осуществляется за счет ввинчивания конуса, благодаря чему волокна древесины буквально разрываются. Главное не заработаться, подавая бревна – это довольно небезопасная конструкция, и морковка так же успешно может навинтить рукав вашей одежды. Как это работает – в следующем видео.

Реечная конструкция

При всей своей эффективности реечный дровокол является спорным решением. И в первую очередь это касается безопасности. Нужно тщательно рассчитать скорость вращения шестеренки, усилие от которой передается рейке. Как правило, колка таким дровоколом осуществляется очень быстро. Прижимая рейку к шестеренки нажатием на ручку, оператор приводит ее в движение. Отпуская ручку, контакт с шестерней уменьшается благодаря пружине, срабатывает возвратный механизм и рейка возвращается в исходное положение. Рейку нужно разместить на каретке, которая будет перемещаться по станине. Собственно на ней же необходимо закрепить пластину толкателя. Схематически это выглядит следующим образом.

Получается, что максимальное внимание стоит уделить раме, т.е. ее устойчивости, а также качеству рейки – выточить такую без специальных навыков не получится. В остальном же помогут хоть какой-то опыт в сварке и применении электроприводов. Конечный результат может выглядеть как у этого умельца из видеоролика.

Гидравлический колун

На наш взгляд, это самое сложное в техническом плане решение, оно же – наиболее безопасное. Вооружившись законом паскаля, гидроцилиндром, приводом, насосом и масляным баком, с помощью опытного гидравлика вы сможете создать систему, развивающую усилие от 5 т и выше. Схематически устройство такого изделия выглядит следующим образом.

просмотров

Сохранить ВКонтакте
