Как разбирается шуруповерт. Ремонт шуруповёрта своими руками и причины неисправности. Причины неисправностей шуруповерта

Бывают неприятные ситуации, когда в самый разгар работ ломается электрический инструмент, например, шуруповерт. Времени идти в мастерскую или в супермаркет, чтобы купить новый нет, значит, остается отремонтировать его самому. Как разобрать шуруповерт для ремонта рассмотрим ниже.

• Как он устроен
• • Как крепится патрон
  • Демонтируем патрон
• • Разборка

Как он устроен

В большом ходу шуруповерты аккумуляторные, поэтому их мы и рассмотрим. Шуруповерт своим внешним видом напоминает пистолет. В корпусе, изготовленном из пластмассы, есть отверстия, через которые двигатель охлаждается. Если посмотреть на шуруповерт в разрезе, то увидим:

• регулятор оборотов;
• реверс;
• присоединенный к радиатору транзистор регулятора оборотов;
• электродвигатель;
• редуктор.

Как разобрать шуруповерт в целом

Рассмотрим этот процесс на примере шуруповерта Макита:

• отсоединяем корпус, в котором находится аккумулятор;

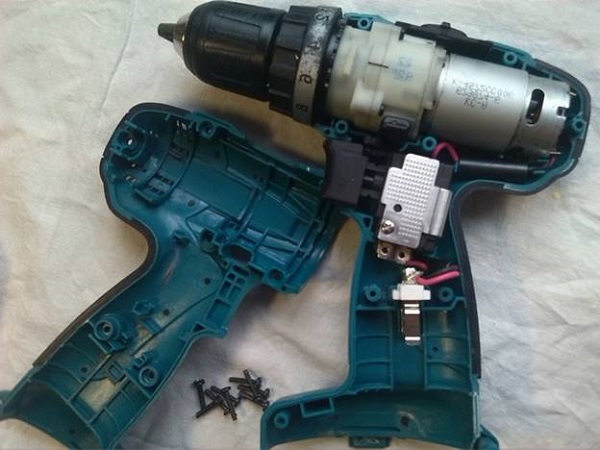

• откручиваем винты, соединяющие 2 половины корпуса крестовой отверткой;
• извлекаем то, что находится в корпусе шуруповерта;
• демонтируем кнопку реверса;
• снимаем переключатель скоростей;
• разъединяем двигатель и редуктор.

Разборка закончена.

Разбираем аккумулятор шуруповерта

Почти 2/3 стоимости шуруповерта приходится на аккумулятор. Поэтому многие ремонту предпочитают покупку нового инструмента. Но бывает так, что человек привык работать именно этим шуруповертом и менять его не хочет. Тогда предстоит разборка аккумуляторного блока. Сделать ее несложно:

• если корпус разборный, то просто откручиваем крепеж;
• в случае безразборного корпуса, удаляем склеивающий слой, раздвигаем сопрягаемые поверхности при помощи самореза;

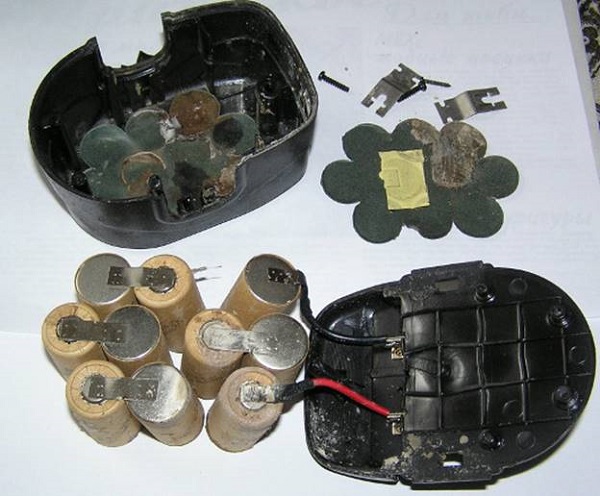

• отделяем аккумуляторные банки. Разборка аккумулятора шуруповерта выполнена.

Вот в этом видео показан еще один способ разборки:

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.

Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.

Метод закрепления патрона с применением фиксирующего винта.

Определяем как производитель закрепил патрон

Не зная, как патрон закреплен, мы не сможем его разобрать. Поэтому:

Осматриваем его.

Читаем, что написано на боковой части:

• если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
• когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм?-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

По часовому ходу выкручиваем винт с левой резьбой.

Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

• положить шуруповерт на стол;
• запустить его;
• посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

• вынуть редуктор, а вместе с ним и шпиндель;
• поместить узел в тиски;
• взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Подробно о том, как разобрать редуктор шуруповерта

Прежде чем ответить на вопрос, как разбирать шуруповерт Хитачи, Зубр, Бош или любой другой, не помешает знать их конструкцию.

Конструкция планетарного редуктора

Редуктор включает в свою конструкцию следующие детали и узлы:

• шестерни — кольцевая и солнечная;
• сателлиты;
• водило.

Они могут быть пластмассовыми или металлическими.

Принцип работы 2 ступенчатого редуктора

Редуктор работает таким образом:

Внутри кольцевой шестерни вращаются сателлиты, которые приводит в движение солнечная шестерня двигателя. При этом скорость водила меньше, чем скорость двигателя.

Через солнечную шестерню передается крутящий момент от первого водила ко второму. Обороты водила 2, которое связано в валом патрона, еще больше уменьшаются.

Редуктор 3 ступенчатый работает так же, но там добавлен еще 1 планетарный механизм.

Разборка

Последовательность такая:

• снимаем патрон;
• раскручиваем корпус;
• отсоединяем редуктор от двигателя;
• снимаем пластину;
• вынимаем по порядку все детали;
• выкручиваем болты, соединяющие 2 половины редуктора;
• корректируем диаметр пружины в меньшую сторону при помощи плоскогубцев. Таким образом улучшится включение 1 передачи;
• разбираем муфту, снимая стопорное кольцо, шайбы и подшипник насыпной;
• вынимаем вал.

К вопросу, как разобрать шуруповерт, видео, снятое мастером своего дела, будет очень кстати. Оно ответит и на общие вопросы и, в частности, как разобрать аккумулятор Интерскол:

А вот в этом видео рассмотрена разборка аккумулятора Хитачи, но, используя увиденное, мы будем знать и как разобрать шуруповерт Зубр, ведь они устроены приблизительно одинаково.

Имейте в виду: Ремонтные комплекты для редукторов производители не выпускают. Поэтому все, что вы сможете сделать после разборки — это почистить его и поменять смазку. Если износились детали, то ремонт заключается в полной замене этого узла. Наличие избыточного количества смазки в редукторе не способствует хорошей работе шуруповерта.

И в заключении: чтобы шуруповерт служил исправно и его не приходилось разбирать часто, придерживайтесь нехитрых правил:

• перед работой проверяйте, как заряжен аккумулятор;
• правильно подбирайте насадки. Ориентир — размер самореза или шурупа;
• после смены насадки правильно фиксируйте патрон;
• регулируйте скорость вращения биты перед работой.

Один из самых используемых инструментов для проведения ремонта. С его помощью можно закручивать шурупы для установки настенных панелей, отделки помещения древесиной, сверлить отверстия и даже мешать растворы и производить другие “экзотические операции”. Поэтому поломка шуруповерта минимум вызывает сильную досаду. Можно отнести это устройство в мастерскую. А если он необходим срочно? Да и часто бывают поломки, устранить которые можно своими силами, сэкономив на оплате услуг ремонта. В этой статье мы рассмотрим, как починить шуруповерт своими руками.

Как устроен шуруповерт

Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

1. Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика - , и др. Существуют модели, в которых используются эти два материала одновременно.
2. Однофазного коллекторного двигателя с электронной системой управления - направление вращения и регулировка скорости, выбор режима работы - закручивание, выкручивание шурупов, сверление. Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.
3. Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.
4. Патрона, установленного на выходном валу редуктора.

Неполадки в электрической части

Признаками электрической неисправности девайса являются:

• При нажатии на кнопку пуска устройство не включается или вращение патрона замедленное.
• Инструмент работает, но наблюдается искрение и слышны щелчки.
• Наблюдается сильный нагрев корпуса даже при непродолжительной работе.
• Отсутствует какая-либо регулировка - скорости, направления вращения, режима работы.

Рассмотрим, какие неисправности могут вызвать признаки, описанные выше. Инструмент не включается и патрон вращается медленно по следующим причинам:

1. Разряжен или не заряжается аккумулятор.
2. Обрыв в электрической цепи между батареей и коллекторным двигателем.
3. Неисправность электродвигателя.

Если разряжена АКБ, ее необходимо зарядить или заменить на заряженную из комплекта - во многих моделях шуруповертов в комплекте идут 2 аккумулятора.

Причинами, почему не заряжается шуруповерт могут быть:

• Поломка зарядного устройства.
• Неисправность аккумулятора.

Поломка ЗУ выявляется замером напряжение на выходе из устройства и сравнения с паспортными данными. Вольтаж обычно составляет 10.8, 12, 14.4 или 18 вольт. Наиболее распространены 18В аккумуляторы. Причем величина измеренного напряжения в случае исправного ЗУ должна быть немного выше паспортной. Если же напряжение меньше или отсутствует, то зарядное устройство необходимо ремонтировать или менять. Самостоятельно отремонтировать это устройство можно, но необходимо разбираться в электронике.

Если же с ЗУ все в порядке, виноват аккумулятор. Он будет либо не выдавать напряжение, либо выдавать по величине меньше номинала. Например, аккумулятор имеет номинальной напряжение 18 В, а выдает 10-11 вольт. В этом случае будет наблюдаться медленное вращение патрона. Необходимо заметить, что медленное вращение вызывается и механической неисправностью. Но в этом случае работа шуруповерта будет сопровождаться характерным шумом.

Догадаться, что вышел из строя именно этот узел можно также по его нагреву. Почему греется аккумулятор шуруповерта объяснить легко - либо плохой электрический контакт между ним и двигателем, либо плохой электрический контакт внутри этого узла, между банками батареи.

Как реанимировать аккумулятор шуруповерта? В первом случае необходимо попробовать обезжирить и зачистить контакты. Во втором - разобрать АКБ, если конструкция позволяет и перепаять контакты. Этот вариант под силу лишь человеку, имеющему опыт такой работы. Неисправной батареей можно объяснить и почему шуруповерт быстро разряжается. Он либо не набирает паспортной емкости при зарядке, либо большая ее часть уходит в тепло из-за плохих контактов.

В первом случае АКБ подлежит безусловной замене. Во втором можно попытаться почистить или перепаять контакты. Правда, статистика показывает, что часто, даже в случае удачного восстановления батареи, надолго ее не хватает и, в конце концов, она заменяется.

Обрыв цепи между аккумулятором и двигателем - это воздушный зазор между контактами этих устройств. Обычно это происходит в случае неисправности кнопки пуска. Устраняется неисправность ее разборкой, ревизией деталей - их чисткой и промывкой в растворителе - спиртом или уайт-спиритом и зачисткой шлифовальной бумагой. Если кнопкой пуска регулируют еще и количество оборотов, как в модели , то для ее ремонта необходимо знание электроники.

Одной из причин, почему шуруповерт не крутит является неисправность электродвигателя. Он подлежит разборке и осмотру. Вначале оцените состояние щеток. Очень частая причина неисправности - износ элементов, контактирующих с коллектором или ослабление пружины, которая осуществляет их прижатие. Если это так, то щетки заменяются. Если с ними все в порядке визуально осматриваются коллектор и статор на предмет выявления обрыва обмотки, а также мультиметром замеряется сопротивление ее обмотки. Если присутствует обрыв, межвитковое замыкание или замыкание на корпус, обмотку необходимо перемотать. Делается это на специальном оборудовании и точно не в домашних условиях.

Теперь о том, почему искрит шуруповерт. Искры возникают в месте контакта щеток с коллекторными пластинами.Особенно это характерно для моделей большой мощности - и др.

Возможно искрение будет сопровождаться характерным потрескиванием. Возникает это явление в 2-х случаях:

1. Из-за плохого контакта, что связано с износом щеток.
2. Медленным вращением коллектора из-за большой механической нагрузки - сверлением в бетона с приложением больших усилий и т.д.

В первом случае необходимо щетки заменить. Во-втором - относиться к шуруповерту более бережно.

Сильный нагрев корпуса вызывается:

• нагревом аккумулятора;
• нагревом в месте контакта АКБ и электродвигателя;
• искрением в месте контакта щеток и коллектора;
• большим трением в планетарном редукторе.

Первые три причины мы подробно рассмотрели выше. Последнюю мы рассмотрим, когда будем разбирать механические неисправности.

Отсутствие какой-либо регулировки объясняется неисправностями:

1. В системе регулировании оборотов - устраняется заменой переключателя или его полной ревизией с осмотром и чисткой контактов, проверки работоспособности транзистора.
2. В переключателя направления вращения или переключателя режимом работы - сверловка, шуруповерт, устранение неисправности такое же, как и в первом случае.

Шуруповерт – это инструмент, часто используемый в профессиональной сфере при ремонтно-строительных работах, а также в быту. Как и любые электромеханические устройства, шуруповерты подвержены неисправностям. Данный аппарат не является сложным устройством, и при возникновении неполадок ремонт основных неисправностей шуруповерта можно провести своими руками.

Ниже представлен рисунок, на котором представлено внутреннее строение аккумуляторного аппарата.

В шуруповертах могут устанавливаться как коллекторные электромоторы, так и безколлекторные двигатели (не имеют электрощеток).

Если у вас сломался шуруповерт, то неисправности данного аппарата могут быть следующие.

1. Устройство не работает . В первую очередь, может быть неисправна электрическая вилка или кабель, полностью разряжена или неисправна аккумуляторная батарея (АКБ). Также данную проблему может вызвать перегорание обмоток двигателя, неисправность кнопки пуска, стершиеся щетки.
2. При работе аппарата, он сильно искрит . Здесь возможна неисправность якоря или коллектора двигателя, а также проблемы со щетками.
3. Быстро разряжается АКБ . Потребуется проверка батарей, входящих в аккумуляторный блок, с помощью тестера.
4. Аппарат самопроизвольно включается . Скорее всего, неисправна кнопка пуска.
5. Не работает тормоз двигателя . В таком случае требуется заменить кнопку или транзистор, поскольку эти элементы отвечают за торможение.
6. Люфт патрона . Чаще всего, биение вызывается искривлением редукторного вала.
7. Не работает трещотка. Возможные причины: износ лепестков блокиратора трещотки, поломка штифтов или пружины трещотки.
8. Патрон прокручивается . Неисправность редуктора, а именно его шестеренок, может вызывать ситуацию, когда проскакивает патрон. Также неисправность данного узла является причиной того, что работающий двигатель не крутит шпиндель.
9. Патрон заклинил , не получается открутить и вытащить сверло или биту. Как правило, произошло заклинивание зажимных кулачков по причине недостаточной смазки или поломки внутренних частей патрона.

Все неисправности, кроме электрической вилки, можно устранить только после разборки аппарата.

Как разобрать шуруповерт для ремонта

Для того чтобы разобрать устройство, проделайте следующие шаги:

• отсоедините аккумуляторный блок от корпуса аппарата;
• открутите весь крепеж, удерживающий 2 половинки устройства вместе;

• снимите верхнюю часть корпуса;
• выньте все содержимое из корпуса аппарата;

• аккуратно отсоедините кнопку пуска от корпуса, не повредив провода, связывающие ее с двигателем;
• извлеките переключатель скоростей;
• разъедините двигатель, редуктор, муфту и патрон, открутив 4 винта;

Чтобы открутить патрон, потребуется выкрутить винт , который можно увидеть внутри механизма при разжатых кулачках. Откручивать винт следует по часовой стрелке, поскольку на нем левая резьба. После этого, патрон необходимо открутить от вала редуктора, поворачивая его влево (правая резьба).

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Важно правильно их спаять, то есть последовательно: плюс одной батареи соединяется с минусом другой, а плюс второй с минусом следующей и т.д.

Если вы обладатель сетевого шуруповерта , то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

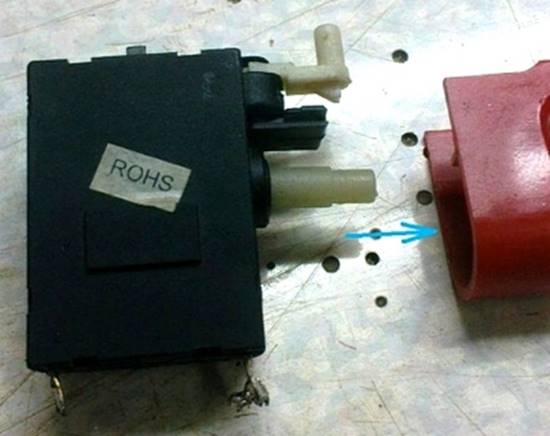

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

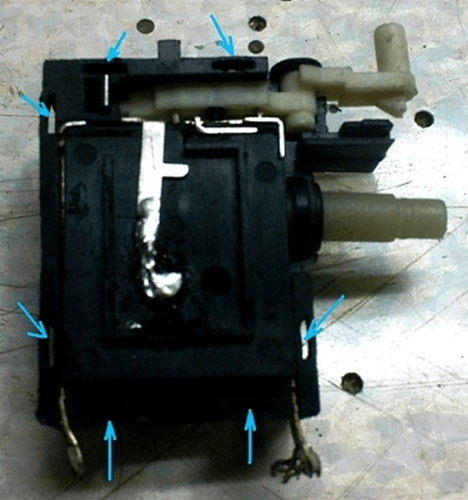

Сняв крышку, вы увидите отсек реверса . Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

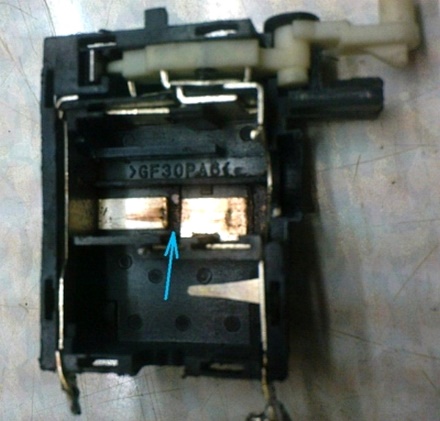

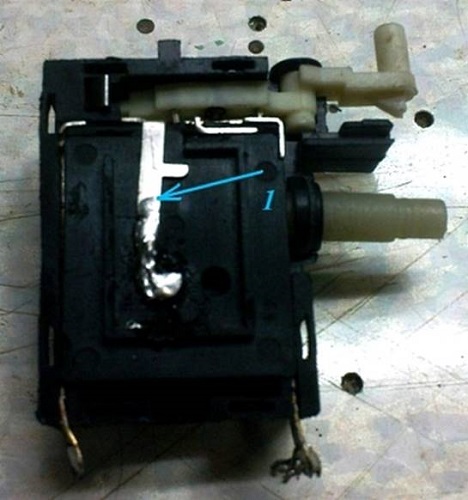

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

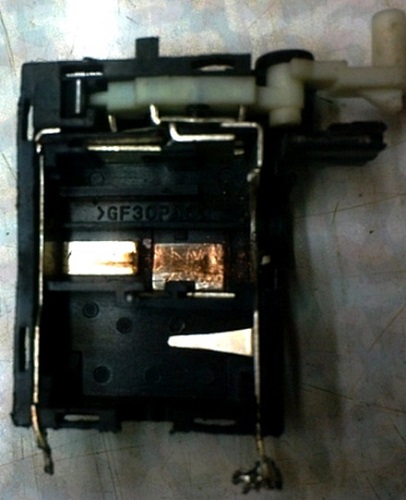

В неисправной кнопке вы увидите стертые контактные площадки.

Быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Если не работает регулятор оборотов, значит перегорел транзистор, который необходимо заменить.

Замена щеток

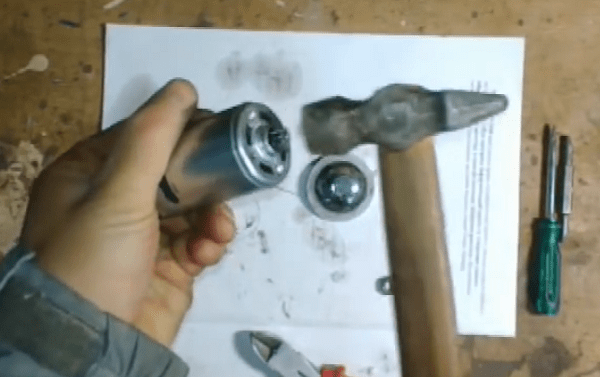

Для проверки состояния щеток необходимо разобрать двигатель , отогнув “усики”, расположенные на торце корпуса.

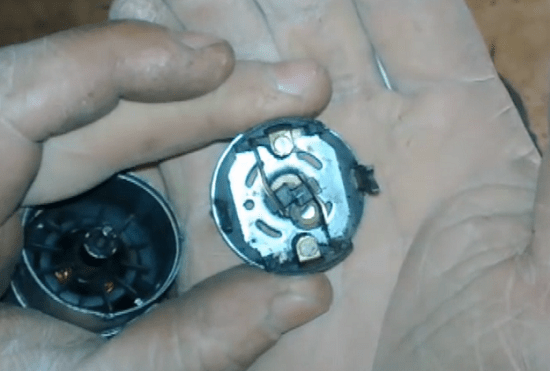

При этом сначала извлечется крышка, в которой располагаются электрощетки.

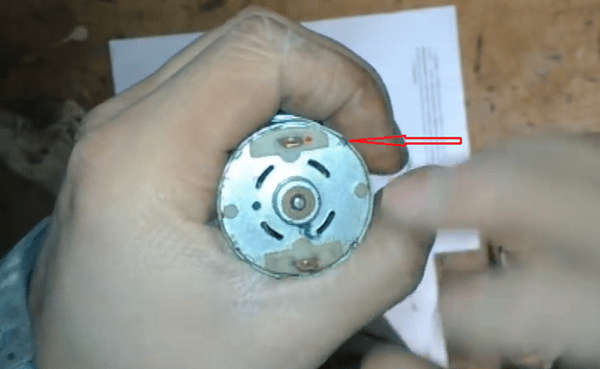

На следующем фото видно, что коллектор имеет черный цвет . Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки . Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

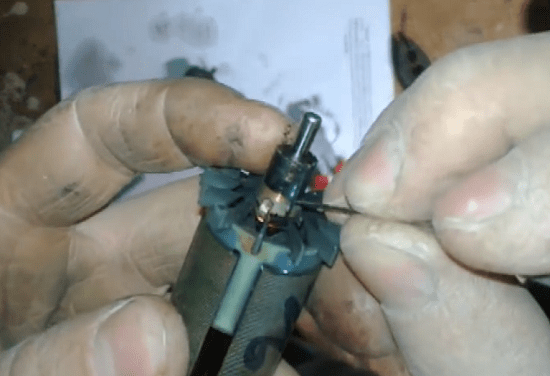

Иногда, чтобы заменить щетки, потребуется пропилить в них канавку. Это зависит от способа их крепления.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео .

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Устранение механических поломок

К механическим поломкам шуруповерта можно отнести неисправности трещотки, редуктора и патрона аппарата.

Ремонт трещотки

Если не работает трещотка на шуруповерте, то потребуется отсоединить ее от редуктора для поиска неисправностей. Иногда в муфте установлены специальные штоки, которыми регулируется усилие, а в некоторых аппаратах вместо штоков установлены по 2 шарика в каждом отверстии. Прижимаются они пружиной, которая при закручивании регулировочного кольца давит на шарики.

В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки.

Ремонт редуктора шуруповерта

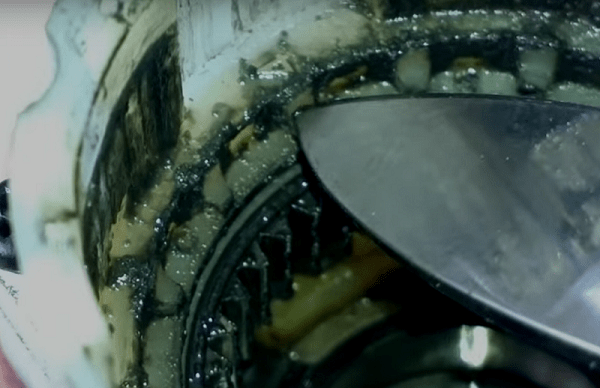

Если в редукторе слышны несвойственные ему шумы, или вращение шпинделя происходит рывками, с проскальзыванием, то виной тому могут быть вышедшие из строя шестерни механизма, сточенные зубцы на его корпусе.

Шестерни чаще всего ломаются, если они изготовлены из пластика (применяются в дешевых аппаратах). Если это произошло, то они подлежат замене.

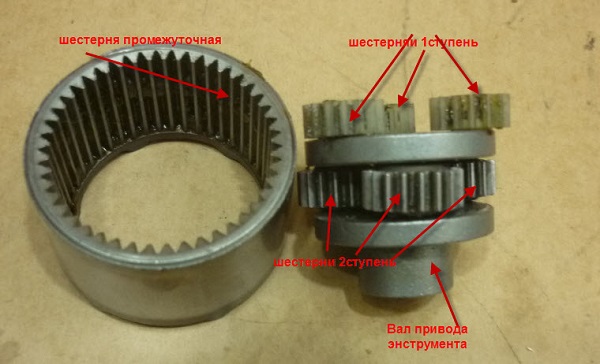

На следующем фото можно увидеть устройство редуктора.

Причиной того, что при работающем двигателе не вращается шпиндель, может быть износ пластиковых зубьев внутри корпуса редуктора.

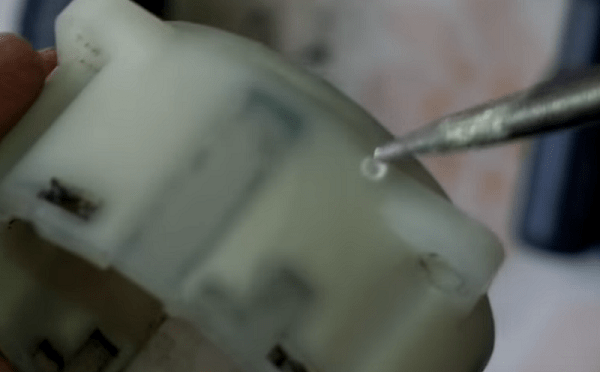

Чтобы восстановить работоспособность механизма, необходимо разобрать редуктор (процесс разборки лучше фотографировать) и на место износившихся зубьев вкрутить небольшой болтик , сточенный до необходимых размеров. Место, куда вы будете устанавливать болт, необходимо накернить. Оно должно находиться строго напротив пластикового зуба, расположенного на внутренней стороне корпуса.

Сделайте такую разметку и на обратной стороне корпуса, напротив первой.

Закрутите в эти отверстия болтики необходимой длины, предварительно сточив так, чтобы они находились на одном уровне с другими пластиковыми зубьями. После подгонки болтов можно собрать редуктор с нанесением на шестерни необходимого количества смазки. На этом ремонт редуктора шуруповерта можно считать законченным.

Ремонт быстрозажимного патрона

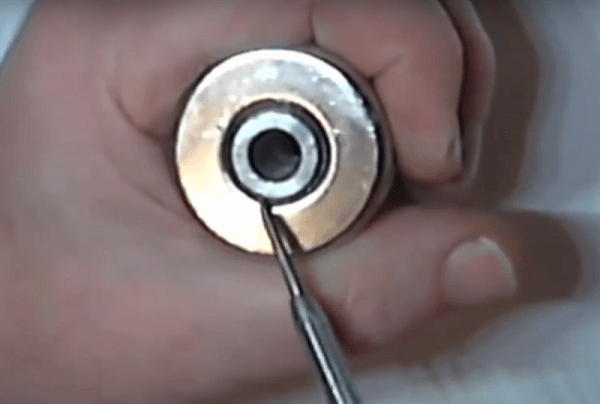

Чтобы приступить к ремонту данного узла, необходимо сначала снять патрон с шуруповерта . Для этого полная разборка шуруповерта не потребуется. Как открутить быстрозажимной патрон, описывалось выше.

К частым неисправностям патрона можно отнести неполный выход одного из кулачков, как показано на следующем фото.

Причиной неисправности может быть сработанная резьба на гайке, зажимающей кулачки, либо сработанные зубья на самих кулачках. Чтобы убедиться в этом, потребуется разобрать патрон.

Разборка и ремонт патрона шуруповерта делается следующим образом.

Также резьба может быть сработана и на кулачках, которые, как и гайку, необходимо заменить. Но если вы не найдете необходимые детали, чтобы их поменять, то потребуется полная замена патрона . При сборке патрона кулачки необходимо установить на одном уровне, в сжатом состоянии, после чего одевается гайка, состоящая из 2-х половинок, а уже после этого вся конструкция помещается в корпус. Когда неисправность будет устранена, можно собрать шуруповерт.

На практике, поиск запасных деталей для патрона — дело хлопотное. Проще купить новый зажимной патрон, поскольку его цена не такая уж и высокая, в пределах 300 руб.

Шуруповерт - это универсальный инструмент, способный сверлить, резать, чистить, шлифовать и выполнять другие задачи, что зависит от установленной в патроне насадки. Как и все инструменты, рассматриваемый прибор (независимо от его качества) ломается. В этом случае поможет только ремонт шуруповёрта или покупка нового прибора. Отремонтировать его самостоятельно - просто, с чем может справиться даже новичок. Если возникают затруднения, то инструкция на сайте всегда поможет быстро устранить поломку.

Из чего состоит шуруповерт или конструкция инструмента

При работе шуруповертом (в народе его называют «шуриком») возникают неисправности, которые можно разделить на ремонтируемые и неремонтируемые (требующие замены). К неремонтируемым поломкам, когда деталь нельзя отремонтировать, относится выход из строя двигателя, кнопки, редуктора, патрона и т.п., когда их невозможно отремонтировать, но при этом можно заменить. Прежде чем проводить ремонт шуруповерта своими руками, с чем справится любой владелец инструмента, нужно разобраться с его конструктивными особенностями.

К основным составным деталям любого аккумуляторного шуруповёрта относятся:

1. Электродвигатель - приводится в действие за счет автономного аккумулятора (9В, 12В, 15В и 24В). Сетевые приборы работают от сети 220В, поэтому они имеют большой запас мощности, и стоят в 2 раза дешевле портативных моделей
2. Редуктор - устройство, преобразующее большие обороты вала двигателя в более низкую скорость. Состоит из набора шестеренок (обычно из пластика, но встречаются модели из стали)
3. Кнопка пуска - деталь, отвечающая за подачу напряжения на вал двигателя, и приводит в движение якорь
4. Аккумулятор или сетевой провод. В портативных приборах применяются аккумуляторы двух типов - никель-кадмиевые и литий ионные. Если прибор сетевой, то его вес значительно меньше, но при этом для его применения, необходимо подключить вилку в розетку
5. Регулятор усилия - устройство, отвечающее за величину усилия, прилагаемого к шурупам, проделываемым отверстиям или полируемым поверхностям
6. Патроны - механизм, в котором закрепляются насадки для выполнения соответствующих действий. На шуруповертах обычно применяются быстрозажимные (бесключевые) патроны
7. Реверс - еще одна полезная опция, позволяющая менять направление вращения патрона. Это удобно при установке и снятии насадок в патрон прибора
8. Корпус - изготавливается из ударопрочного пластика, что делается не только с целью удешевления прибора, но и для повышения безопасности при работе инструментом

Это интересно! Каждый узел имеет соответствующее назначение, однако на выход из строя этих деталей влияет не только частота пользования инструментом, но еще и правильность применения прибора. К примеру, шуруповерт нельзя применять для сверления бетона, так как он не имеет ударную функцию. Если сверлить прибором отверстия в стене, то долго такой прибор не прослужит.

Назначение всех деталей и узлов инструмента - как они называются

Если поломался шуруповерт, то перед тем, как его ремонтировать, нужно разобраться, какая конкретно деталь вышла из строя. Чтобы узнать неисправность самостоятельно, надо разобраться с назначением каждого узла и его конструктивными параметрами.

1. Кнопка пуска - именно с нее начинается работа инструмента. Данный механизм выполняет две опции - включает цепь питания, то есть подает напряжение на электромотор, а также регулирует количество оборотов вращения двигателя. Чем сильнее нажатие кнопки, тем с большей скоростью будет вращаться патрон. В качестве регулятора оборотов применяется электронный ШИМ генератор, который установлен на плате. При нажатии на кнопку происходит перемещение контакта по плате. В качестве контакта применяется полевой транзистор, который и играет роль регулятора скорости вращения


2. Электромотор - в портативных инструментах используются однофазные электродвигатели постоянного тока коллекторного типа. К достоинствам этих агрегатов относится высокая надежность и простота обслуживания. Электродвигатель состоит из магнитов (играют роль статора), якоря и щеток. Применение магнитов значительно удешевляет стоимость агрегата


3. Реверс - эта опция реализуется за счет смены полярности на клеммах. Для того чтобы пользователь не выполнял смену полярности вручную, в конструкции инструмента применяются перекидные контакты в виде переключателя. Этот переключатель расположен возле кнопки «Пуск»

4. Редуктор - это набор шестерней, за счет которых происходит увеличение момента вращения патрона или понижение скорости. В «шуриках» применяют два типа редукторов - планетарные и классические. Классические подобны тем, которые устанавливаются на дрелях, только в шуруповертах они встречаются очень редко. Более популярны планетарные редукторы, состоящие из кольцевой (промежуточная) и солнечной шестеренки, а также сателлитов. В действие от вала двигателя приводится солнечная шестерня. От ее вращения в движение приводятся сателлиты, передающие вращающий момент к кольцевой шестеренке. В зависимости от количества скоростей, планетарные редуктора могут быть двухступенчатыми или трехступенчатыми. Чем больше скоростей, тем дороже будет стоить инструмент


5. Регулятор усилия - обычно применяется 16 позиций усилий, но есть и такие модели, которые имеют большее количество. От величины усилия зависит возможность завинчивания шурупа в дерево. Если нужно завинтить шуруп в гипсокартон или другие мягкие материалы, то большое усилие для этого не потребуется, поэтому регулятор можно установить в положение от 1 до 7


6. Патрон - механизм имеет простой принцип работы. Состоит приспособление из трех кулачков, которые надежно фиксируют устанавливаемые насадки. Достоинство быстрозажимных устройств - высокая скорость смены насадок
7. Корпус - пластиковая ударопрочная конструкция, внутри которой расположены все составные детали. Чтобы отремонтировать прибор, надо разобрать корпус. Для этого производители выпускают корпуса из двух частей, соединяемых при помощи винтов
8. Аккумулятор - производители выпускают два типа портативных аккумуляторов с наполнением из никель-кадмия и литий-иона (как на мобильных телефонах). Литий-ионные являются долговечными и более надежными, однако они стоят в 3-4 раза дороже, чем инструменты с никель-кадмиевыми батареями. Обычно с шуруповертом комплектуется две никель-кадмиевые батареи, что связано с небольшим их сроком службы

Если сломался шуруповерт, то отремонтировать его дома не трудно, если только отыскать поломку. К частым проблемам неисправностей шуруповертов относят выход из строя аккумуляторов, замена которых может вызвать некоторые трудности. Рассмотрим механические и электрические неисправности, а также особенности их устранения своими силами.

Как правильно разобрать шуруповерт - инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

1. Разборку нужно проводить на столе, чтобы не растерять составные детали. Изначально нужно выкрутить все винты, которыми крепится корпус устройства
2. Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
3. Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию. В конструкции могут находиться скобы, которые нужно извлечь
4. После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

Поломки в механической части - как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

1. Возникновение посторонних звуков
2. Вибрация и бой зажимного патрона
3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

1. Вал редуктора искривляется от воздействия больших нагрузок
2. Рабочие поверхности шестерней изнашиваются
3. Изломывается штифт, на котором крепятся сателлиты
4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали - зубчатые колеса. Причинами выхода из строя редуктора являются:

1. Неправильная эксплуатация инструмента
2. Сильные нагрузки, на которые не рассчитан прибор
3. Отсутствие смазки
4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструмента	Способы устранения неисправности
Возникновение посторонних звуков и гула	Если при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
Вибрация	Искривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патрона	Если обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
Заклинивание	Если заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателя	Неисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

Поломки в электрической части - как выявить и устранить

У дрели и шуруповерта есть много общего, но различие заключается в крутящем моменте. Если дрель предназначена для сверления отверстий в разных материалах, то главное назначение шуруповерта - это завинчивание саморезов. При наличии регулятора скорости, этот инструмент может применяться для сверления и полировки поверхностей. Его также можно использовать для перемешивания растворов (только при условии небольших объемов). Не редкими являются случаи неисправности электрической части, которые проявляются следующими факторами:

1. При нажатии кнопки пуск, инструмент не подает признаков жизни
2. При переключении реверса - эта опция не работает
3. Не регулируются обороты

Чтобы разобраться с такими поломками, нужно для начала узнать, какие причины способствуют возникновению таких неисправностей.

Если шуруповерт не хочет включаться - проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя - Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

При помощи мультиметра будем выяснять, что же является причиной поломки - аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
2. Вставить вилку зарядного устройства в розетку
3. Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Неисправность АКБ шуруповерта и ее правильный ремонт

Если зарядный блок исправен, тогда неисправность скрывается в самом аккумуляторе. Однако не спешите разбирать батарею, так как для начала требуется убедиться, что причина неработоспособности инструмента именно в ней. Как ее проверить на работоспособность? Для этого есть два способа:

1. Подключить к клеммам батареи тестер, и измерить выходное напряжение. При реализации данного способа нужно изначально зарядить батарею, поставив ее заряжаться на 2-4 часа. Если показания на мультиметре будут ниже номинала устройства, то причина неработоспособности шуруповерта скрывается в поломке АКБ
2. Поставить в шуруповерт вторую батарею, и убедиться, что от нее инструмент запускается (обычно в комплекте шуруповерты имеют две никель-кадмиевые батареи)

Производители не рекомендуют заниматься самостоятельным ремонтом аккумуляторов, и тем более разбирать эти устройства. Именно поэтому, если занимаетесь разборкой устройства, то все действия являются небезопасными. Отзывы и практика доказывают, что отремонтировать аккумулятор шуруповерта не только можно, но еще и сделать это очень просто. Процесс ремонта шуруповертов своими руками выглядит следующим образом:

1. Разбираем батарею. Многие производители изготавливают АКБ из двух пластиковых оснований, которые соединяются шурупами. Однако некоторые производители делают устройства цельными или неразборными. Видео по разборке батареи шуруповерта ниже

1. После снятия верхней крышки увидим соответствующее количество бочонков (банок). Их количество зависит от номинала напряжения аккумулятора. Каждый бочонок выдает 1 Вольт напряжения. Для получения номинала 12В, 15В или других значений, все бочонки соединяются последовательно
2. Проверяем качество соединений (контакты). При наличии обрыва между бочонками можно считать, что неисправность найдена, однако такие поломки встречается редко. Чаще всего выходит из строя одна или несколько банок
3. Проверяется наличие напряжения на каждой банке, которое должно быть не ниже 0,9В-1В. Если все банки имеют напряжение 1В, а одна 0,8В и ниже, то причина неработоспособности инструмента именно в этом бочонке. Банки не подлежат ремонту, но их можно заменить, чтобы отремонтировать АКБ

Для замены банок выполняются такие действия:

1. При помощи паяльника отпаять бочонок, который имеет низкий показатель напряжения
2. Вместо него припаять аналогичного размера и параметра банку. При покупке новой банки нужно учитывать номинал и материал наполнения (никель-кадмий или литий-ион)
3. Собрать батарею, зарядить ее и проверить исправность работы

Это интересно! Если возникают трудности с поиском одной или нескольких банок для ремонта аккумулятора, то можно взять их со второй АКБ (если инструмент комплектуется двумя батареями), которая уже устарела, и также не работает. Перед тем, как выпаивать банку с устаревшей АКБ, нужно ее изначально зарядить. После этого следует разобрать АКБ, и найти исправный бочонок (который выдает напряжение не ниже 0,9В).

Процесс ремонта АКБ шуруповерта не сложный, но при его реализации не нужно забывать, что вы работаете с электрическим током, поэтому следует соблюдать технику безопасности, и работы проводить только в защитных средствах.

Если батарея и зарядный блок исправны - но шуруповерт не работает

Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:

1. Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
2. Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента - это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)

Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

Причины поломок разных марок шуруповертов - как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
2. Назначение - как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
3. Соблюдение условий хранения - инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
4. Исключить негативное влияние погодных условий - это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция - как починить шуруповерт от «А до Я».

Подводя итог, нужно отметить, что шуруповерт - это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Шуруповерты разбирают не только с целью выяснения причин неполадок и замены изношенных деталей, но и с целью проведения профилактических работ. Разборка инструмента не требует особых умений и не является сложной в выполнении поэтому, как разобрать шуруповерт рассмотрим по подробнее в сегодняшней статье.

Шуруповерты сегодня бывают разные на вид в зависимости от модели и производителя, но по типу используемой энергии их классифицируют на сетевые и аккумуляторные. Сетевые шуруповерты используют обыкновенную сетевую электрическую энергию в то время как аккумуляторные шуруповерты используют сохраненную в аккумуляторах.

У каждого из этих разновидностей шуруповертов есть и свои достоинства и недостатки, но сегодня мы эту тему не затронем а попробуем всего лишь разобраться в вопросе как разобрать шуруповерт сетевого типа. Работая с различными по твердости материалами, располагающие внутри корпуса детали и модули шуруповерта покрываются толстым слоем пыли и грязи.

1. Ремонт шуруповерта своими руками.

2. Устройство шуруповерта.

Со временем пыль и частицы обработанного материала накапливаются внутри достаточно много и представляют большую угрозу для работоспособности инструмента. Поэтому инструмент следует разобрать, почистить от пыли и грязи и произвести визуальный осмотр располагающихся внутри корпуса деталей на предмет износа. Как правило после длительного периода работы шуруповерта графитные коллекторные щетки требуют замены.

Очень важно при замене щеток иметь в запасе оригинальные щетки или же с аналогичными характеристики, рекомендуемые производителем шуруповерта. Изношенные сильно детали необходимо заменить на новые, а после этого правильно проводить обратную сборку шуруповерта. Сегодня мы проведем разборку сетевого шуруповерта ШВ2-6-РЭ завода Фиолент, посмотрим из чего он состоит и произведем обратную сборку инструмента.

Основные характеристики шуруповерта ШВ2-6-РЭ:

1. Потребляемая мощность 520 Вт.

2. Максимальный диаметр шурупа-6 мм.

3. Частота вращения на холостом ходу -0 -3000 мин‾¹.

4. Оснащается универсальным магнитным держателем.

5. Вес шуруповерта 1,2 кг.

6. Оснащается реверсом для вывинчивания шурупов.

7. В комплекте быстродействующая полумуфта позволяющая бесшумно отключить вращение магнитного держателя.

8. Имеет удобную скобу для закрепления на ремень.

9. Оснащается регулируемым ограничителем глубины завинчивания.

Так как сетевые шуруповерты оснащаются как правило одними и теми же узлами и модулями, разборка и обратная сборка для всех моделей почти одинакова. Поэтому усвоив разборку и обратную сборку одного типа шуруповерта вы без труда сможете разобрать любую модель любого производителя. Далее я предлагаю перейти от слов к делу и ознакомиться с процессом разборки.

Как разобрать сетевой шуруповерт

Шаг-1. Разборка корпуса шуруповертаДля того чтобы разобрать шуруповерт, необходимо сперва открутить самонарезающиеся винты крепления корпуса шуруповерта с помощью отвертки.

Шаг-2. Разборка магнитного держателя

Для полной разборки шуруповерта необходимо его разобрать по частям. Например я провожу сначала разборку универсального магнитного держателя. Универсальный магнитный держатель шуруповерта состоит из вала на котором установлены подшипник, пружина и полумуфта.

3. Шаг-3. Разборка электродвигателя

Для разборки электрического двигателя просто вынимают ротор из статора, при этом процесс разборки проводят с максимально осторожностью. Так как легко можно повредить обмотку ротора или статора. Также при этом учитывают что ротор имеет на одном конце коллектор с подшипником а на другом конце вентилятор и редуктор, поэтому разбирают все перечисленные модули в сборе.

Шаг-4. Разборка статора и кнопки пуска

Для разборки статора электрического двигателя проводят его выемку из корпуса совместно с щеткодержателями и кнопкой пуска. После полной разборки шуруповерта необходимо провести профилактические работы,заменить изношенные детали на новые, затем его правильно собрать обратно. О том как его правильно собрать обратно, можно узнать в другой статье на сайте.

stroivagon.ru

Как снять патрон с шуруповерта или дрели

Даже самый качественный надежный и профессиональный шуруповерт со временем изнашивается и с каждым разом начинает всё хуже держать сверла, насадки и биты. Чтобы вернуть инструменту былую мощь, давайте рассмотрим как снять патрон с шуруповерта и на какие нюансы стоит обратить внимание.

Как разобрать патрон шуруповерта

Чтобы разобрать патрон шуруповерта не требуется никакого специального оборудования, достаточно иметь под рукой несколько ключей, отвертку, молоток и по возможности – тиски.

Конструкция патрона представляет собой пустой металлический цилиндр со специальным кольцом и гильзой для его регулировки. Внутри патрона находятся кулачки, фиксирующие сверла или специальные насадки. Сам патрон одевается на вал шуруповерта. Патрон может иметь резьбу или конус, в зависимости от типа крепления на вал. При правильном руководстве разборка патрона шуруповерта не займет много времени.

Схема патрона шуруповерта

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Способы крепления патрона на шуруповерте

1. Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
2. Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
3. Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Типы патронов шуруповерта

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) - означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Оба типа патронов одинаково хорошо выполняют свою задачу, разница только в удобстве и скорости смены насадок с шуруповерта.

Маркировка на патроне шуруповерта

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

1. Берем шестигранный ключ примерно на 10 мм;
2. Зажимаем ключ коротким концом в патроне;
3. Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
4. Вращаем ключ и выкручиваем патрон шуруповерта.

1. Сначала нужно полностью разжать кулачки патрона;
2. Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
3. Нужно выкрутить этот винт по часовой стрелке;
4. Зажмите шестигранный ключ в патроне;
5. Резко проверните ключ против часовой стрелки;
6. Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Если ни один из вышеуказанных способов не работают, придется разобрать шуруповерт и извлечь из него шпиндель и редуктор вместе с патроном. Для этого нужно зажать его в тесках и открутить патрон разводным ключом. На некоторых патронах бывают специальные выточки под ключ, что значительно упрощает этот процесс.

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Эти способы подходят для разбора патрона у всех видов шуруповертов, дрелей и перфораторов. Также рекомендуем посмотреть видео как разобрать патрон шуруповерта.

propowertools.ru

Ремонт шуруповёрта своими руками: как разобрать и собрать, как снять и заменить патрон + фото и видео

Как устроен шуруповёрт

Шуруповёрт - очень полезный и практичный инструмент. Это надёжный помощник в ремонтных работах. Но даже брендовая модель может сломаться, задымиться, зашуметь или начать работать не так, как раньше. «Вылечить» электроинструмент можно, если хорошо разобраться в деталях его устройства.

Шуруповёрт состоит из набора стандартных узлов, каждый из которых можно отремонтировать или заменить

Кнопка пуска

Кнопка пуска отвечает за подачу питания электрического двигателя и контроллера его оборотов. Если нажать кнопку до упора, то её контакты напрямую замкнут цепь питания двигателя, который включится и начнёт работать. Контроллер задаёт максимальную мощность и число оборотов.

Кнопка пуска состоит из нажимного механизма и пластикового корпуса, в котором находится контактная группа и контроллер оборотов

Контроллер оборотов

На плате электронного контроллера оборотов расположен ШИМ-генератор. По мере увеличения давления на кнопку контакт, установленный на ней, движется вдоль платы. От его позиции в конкретный момент зависит амплитуда импульса, подаваемого на ключ. Ключом служит специальный транзистор, который управляет напряжением, подаваемым на электродвигатель.

Регулятор оборотов встроен в корпус кнопки и управляет работой двигателя через транзистор, расположенный на металлическом радиаторе

Двигатель

В шуруповёрты обычно устанавливают универсальные двигатели коллекторного типа. Это небольшие электрические машинки постоянного или переменного тока со щёточно-коллекторным узлом, имеющие одну фазу. Их достоинства:

Двигатель коллекторного типа имеет простую и понятную конструкцию. Внутри металлического корпуса установлены:

Редуктор

Редуктор преобразует высокие обороты двигателя в низкие валовые обороты патрона. Редукторы, применяемые в шуруповёртах, могут быть планетарными и классическими. Использование второго - случай редкий, поэтому мы будем рассматривать редукторы планетарного типа.

Редуктор необходим для передачи крутящего момента от двигателя к патрону с соответствующим снижением числа оборотов

Планетарный редуктор состоит из следующих деталей:

Принцип работы указанного редуктора:

1. Якорный вал (привод) активирует солнечную шестерню.
2. Её зубья активируют сателлиты (шестерни второй ступени), которые заставляют вращаться водило.
3. Если у редуктора две ступени, патронный вал, связанный со вторым водилом, начинает вращаться.
4. Если имеется третья ступень, вращение передаётся на третье водило и далее на патрон.
5. Регулятор усилия контролирует нагрузки, подаваемые на биту. Обычно у такого регулятора имеется 16 позиций.

Так корректируется и выбирается уровень усилия, необходимого для затягивания крепёжных элементов в той или иной ситуации. Благодаря этому механизму одним инструментом можно работать и с гипсокартоном, и с металлом, и с деревом.

Патрон

Патрон служит для удержания крепёжного инструмента - биты - и для организации её вращения с необходимой скоростью и усилием. Он имеет специальные кулачки, которые зажимают биту при вращении подвижной части держателя, под которой находится конусная гайка.

Патрон зажимает биту или сверло при проворачивании подвижной части держателя, которая сводит кулачки к центру

Часто у пользователей шуруповёртов появляется такая проблема, как люфт патрона. На дешёвых моделях он может наблюдаться с самого начала работы и является заводским браком. Если инструмент качественный, а люфт увеличился после некоторого времени эксплуатации, то под фиксаторы редуктора в корпусе необходимо положить небольшие резиновые прокладки или тряпочки.

Диагностика и ремонт основных узлов шуруповёрта

Большинство неисправностей шуруповёрта можно устранить своими руками. Ремонт некоторых узлов требует особых навыков или наличия специфических запчастей. В таких случаях бывает проще заменить всю деталь целиком.

Как и зачем регулировать трещотку

Трещотка - эта муфта, регулирующая крутящий момент (усилие). Не все сразу понимают её назначение, а ведь за счёт муфты можно, к примеру, протестировать потенциал шуруповёрта на тех же саморезах (оценить скорость их вкручивания в разные материалы).

Проще всего объяснить принцип работы муфты можно, сравнив его с автомобильным сцеплением. Суть одна и та же - регулировка крутящего момента. С его помощью устанавливают максимальное усилие, и если на двигатель подаётся максимум, патрон прекращает вращательное движение. Получается, что трещотка позволяет создать необходимый уровень нагрузки на патрон и предотвратить её дальнейшее повышение, сохраняя расходный инструмент (сверло, шуруп) в целости.

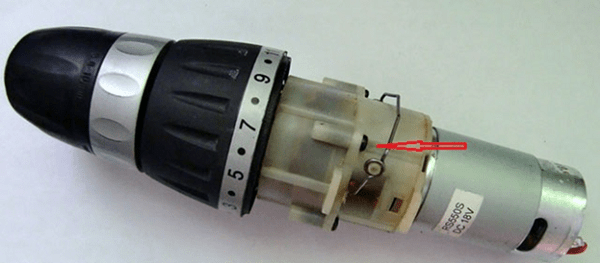

Цифры на барабане трещотки обозначают уровень максимального усилия, которое может создать шуруповёрт на данной «передаче», приспособиться к этой шкале можно только опытным путём

Если заранее приноровиться к трещотке, то глубину вкручивания или сверления можно легко контролировать. Когда идут отделочные работы, подобная функция экономит время, нервы, крепёж и дорогие материалы. Например, при монтаже гипсокартонных листов трещотку ставят на минимум, иначе излишняя нагрузка заставит саморез вкрутиться слишком глубоко, что испортит внешний вид листа. Иногда шляпки саморезов нужно не утопить в материал, а оставить сверху. Для этого также используют муфту, но заранее регулируют её, тренируясь на ненужном куске материала.

Видео: как ремонтируют и регулируют муфту

Почему шуруповёрт может «пищать»

Своеобразный свист или писк работающего шуруповёрта - это проявление одной из следующих неполадок:

Треснувший магнит легко заменить на новый, отсоединившийся - можно поставить на место, используя суперклей. Чистка от мусора и смазка подшипника производится при разборке корпуса.

Разборка шуруповёрта

Самостоятельный ремонт шуруповёрта возможен только в том случае, если пользователь обладает определёнными навыками и знаниями. При таком условии, а также аккуратности, терпеливости и сосредоточенности вполне возможно самостоятельно починить инструмент. Далее будут рассмотрены виды поломок, которые вы можете устранить своими руками.

При разборке инструмента лучше следовать такому алгоритму:

Видео: разборка шуруповёрта «Интерскол»

Проблемы с электрикой шуруповёрта

Главные симптомы неполадок, возникающих чаще всего по вине электрических компонентов:

1. Шуруповёрт не включается.
2. Реверсный режим не переключается.
3. Нет контроля числа оборотов.

Если шуруповёрт не включается, в первую очередь нужно проверить аккумулятор. Поставьте прибор на зарядку. Если это не помогло, неполадку нужно искать методом исключения. Измерьте мультиметром напряжение на аккумуляторной батарее. Оно должно соответствовать величине, указанной на её корпусе. Если оно ниже, то нужно определить причину - это либо аккумулятор, либо зарядное устройство.

Для выяснения причин неполадок электроники шуруповёрта потребуется универсальный прибор - мультиметр

Зарядное устройство также проверяется мультиметром:

1. Оно включается в сеть.
2. Измеряется напряжение холостого хода на клеммах. Показания мультиметра должны незначительно превышать (на 1–2 В) номинальное значение напряжения аккумулятора.
3. Если напряжение отсутствует, причина неисправности в блоке зарядки. Для того чтобы его починить, нужно хорошо разбираться в электронике. В ином случае придётся покупать новое устройство.

Если зарядное устройство работает, значит, неисправен аккумулятор:

Важно, чтобы соблюдалось соответствие ёмкости и вида нового элемента с параметрами остальных. К примеру, если вы меняете элемент типа NiCd (никель-кадмиевый аккумулятор), то устанавливать вместо него нужно такой же.

Если неполадок в зарядном приборе и аккумуляторе нет, а включение инструмента всё равно не происходит, то нужно разобрать шуруповёрт. После разборки выполняем следующее:

Проблема часто решается зачисткой клемм от пыли и грязи, из-за которых мог пропасть контакт. Эти участки можно аккуратно и тщательно почистить наждачной бумагой. Здесь важно не спешить, иначе все элементы разлетятся, а на их сборку уйдёт довольно много времени.

Похожие операции проводятся и при проблемах с реверсом:

1. Один щуп мультиметра ставится на вход кнопки, второй - на её выход или на контакт двигателя.
2. Переключается кнопка реверса.
3. Если показания прибора не изменились, значит, переключатель реверса в порядке. Если же мультиметр ничего не показывает, контакты реверса следует почистить.

Если нарушений в цепях подачи питания нет, но инструмент не функционирует, следует осмотреть щётки двигателя. Их замена должна проводиться, когда они по длине истёрлись на 40% и более. Замена щёток требует аккуратности, наличия запасных частей и определённых навыков. Иногда бывает проще заменить весь двигатель в сборе.

Если вы решили заменить щётки самостоятельно, это рекомендуется делать в следующей последовательности:

Если проблем со щётками нет, нужно проверять другие компоненты двигателя. Отсоедините провода, идущие от кнопки к двигателю. Затем мультиметром измерьте сопротивление на контактах. Если оно равно нулю, то оборвалась обмотка и требуется перемотка или замена двигателя.

Стоит также проверить обмотки якоря. Для этого измерьте сопротивления на парах соседних коллекторных пластин по всей окружности. Оно должно быть равно нулю. Если это не так, якорь (или весь двигатель) нужно заменить.

Ремонт механической части шуруповёрта

Симптомы неисправности механических частей шуруповёрта:

1. При работе прибор стал издавать посторонние звуки.
2. Инструмент стал сильно вибрировать.
3. В зажимном патроне наблюдаются биения.
4. Шуруповёрт включается, но в дальнейшем его клинит.

Посторонние звуки появляются из-за износа втулок или якорного подшипника. Разберите и осмотрите состояние двигателя, подшипника и втулок. Вращение якоря должно быть лёгким, без заметного сопротивления, шумов и стука. Неисправные детали нужно заменить.

Самые распространённые неполадки редуктора:

Обычно редуктор ломается, если вы работаете с инструментом очень долго и подвергаете его очень большим нагрузкам. В таких случаях происходит сильная вибрация инструмента.

Видео: ремонт редуктора шуруповёрта

Основные неисправности и ремонт патрона

Осмотр и ремонт патрона начинают с его демонтажа. Для этого используют шестигранник на «10».

Видео: как снять быстрозажимной патрон за 1 минуту

Чтобы разобрать патрон, нужно снять заглушку в его основании. Заглушка может быть металлической или пластиковой. Пластиковая деталь аккуратно поддевается ножом, металлическую нужно выбивать, зажав в патрон большой болт и ударяя по его головке молотком в направлении от кулачков.

Необходимо отметить, что приобрести такие детали, как кулачки или конусную гайку, довольно сложно. Поэтому можно попробовать снять их с другого неисправного патрона, если он есть под рукой. В противном случае проще купить новый патрон в сборе.

Когда единственным выходом остаётся замена патрона, «обновку» для шуруповёрта нужно подбирать внимательно. Здесь важно не ошибиться с типом, потому что существует несколько разновидностей патронов:

• с ключом;
• без ключа;
• быстрозажимные.

Отправляясь в магазин, не забудьте взять с собой старый патрон, чтобы иметь возможность обратиться за консультацией специалистам.

Чтобы новый патрон долгое время зажимал насадки ровно, нужно правильно его зафиксировать. Иначе на высокой скорости биение обеспечено. Именно для этого в патроне имеется винт в самом центре - тот самый, с левой резьбой.

Случается, что патрон заклинивает, и он не отворачивается при помощи описанного метода. Тогда инструмент фиксируют в тиски так, чтобы шпиндель не вращался, и с нажимом отворачивают патрон ключом.

Видео: ремонт патрона шуруповёрта

Шуруповёрт включился и заглох

Одним из признаков неисправности редуктора является прерывистая работа двигателя. То есть двигатель запускается и сразу глохнет. Здесь нужно исследовать штифт: из-за него сателлиты не передают усилие на основной вал.

Задымление, слишком обильная смазка и прочие неисправности

Очень важно не переусердствовать со смазкой. Если масло попадёт в двигатель или на щётки, то при работе инструмент может задымиться. В этом случае его нужно сразу же выключить. Через 10–15 минут можно разобрать двигатель и тщательно его протереть.

Для смазки шуруповёрта лучше всего использовать оригинальное средство от производителя

Причиной дыма может стать не только излишняя смазка. В двигателе также могут замкнуться витки ротора. В этом случае нужно снять двигатель, прокрутить его на холостом ходу и измерить мультиметром проходящий через него ток. Если его значение не укладывается в диапазон 1,5–2,5 А, то двигатель нужно менять. В этом случае нужно извлечь из него родную шестерню. Для её снятия нужны две тонкие пластины, которые устанавливают внизу в качестве опор. Затем с помощью небольшого штыря выдавливают шестерню.

В качестве пластины можно применить уголок с полкой шириной 2 см:

При снятии двигателя нужно проверить наличие смазки в подшипниках. В него разрешается капнуть немного масла при помощи шприца. Капать нужно с каждой стороны. Важно также посмотреть, нет ли остатков металлической стружки между ротором и магнитными элементами.

Видео: как снять шестерню с двигателя от шуруповёрта

Проблем с шуруповёртом может быть много, если его беспощадно эксплуатировать, не содержать в подходящих условиях и не следить за его важными узлами. Для того чтобы реже ремонтировать инструмент, обеспечьте ему минимальный уход: не перегружайте его сверх его возможностей, периодически смазывайте все трущиеся детали, храните аккумулятор в разряженном состоянии. Никель-кадмиевые и никель-металлгидридные аккумуляторы требуется периодически заряжать. Ну а если прибор всё же вышел из строя, воспользуйтесь рекомендациями, приведёнными в этой статье.

• Распечатать
