Как прозвонить абс на обрыв. Датчик авс - самостоятельная диагностика, исправление неполадок. Как проверить кислородный датчик

13.11.2020

Датчик положения коленвала — важный элемент автомобиля, синхронизирующий работу блока управления двигателем. При его повреждении синхронизация будет нарушена, что приведет к поломкам. Однако неисправность этого элемента трудно выявить самостоятельно, ведь для этого необходимы знания и соответствующие инструменты.

Хотя зачастую поломка этого элемента приводит к невозможности запуска двигателя, но это не всегда так. Если датчик коленвала неисправен, то он может существенно снижать эффективность работы автомобиля, нарушать синхронизацию подачи топлива, вызывать самопроизвольное изменение оборотов и многое другое.

Признаки неисправности датчика

Поломку датчика коленвала можно спутать с неполадками других механизмов автомобиля, в том числе, системы впрыска топлива или же блока, управляющего работой двигателя. Поэтому необходимо отличать характерные черты этого случая, ориентируясь на «симптомы» автомобиля. Среди распространенных признаком неполадок датчика коленвала отмечают:

самопроизвольное изменение динамики оборотов;
существенное снижение характеристик коленвала;
отсутствие устойчивости в оборотах на холостом ходу;
проблемы с запуском двигателя;
возможна детонация в двигателе при нагрузке.

Это лишь основные нюансы, свидетельствующие о поломке датчика коленвала. Их можно спутать с неполадками генератора или шкива привода ГРМ. Существует множество признаков поломки датчика, но большая часть из них индивидуальна и проявляется лишь в частных случаях.

Однако догадками ничего не добиться, при таких признаках стоит отвезти автомобиль в сервис или самостоятельно проверить состояние датчика коленвала. Хотя он довольно труднодоступен, использование инструкции позволит достаточно быстро добраться до него и проверить его работоспособность. Проверка довольно проста и дает точный результат, который сообщит об исправности устройства.

Подготовка датчика перед проверкой

Для проверки этого устройства применяется несколько способов. Наиболее простой из них — использование тестера или же мультиметра, что позволит определить состояние датчика коленвала по его характеристикам. Однако допускается и использование осциллографа, что чаще можно встретить в сервисных мастерских.

Перед тестом необходимо снять устройство с автомобиля. Это выполняется в следующем порядке:

Отключается зажигание.
Отключается разъем датчика.
Снимается закрепляющий болт.
Снимается само устройство.

Процедура снятия с креплений может отличаться в зависимости от автомобиля и метода фиксации.

Совет! Для снятия болта используется ключ на 10. Место труднодоступно, поэтому громоздкими инструментами туда не добраться.

В процессе снятия стоит произвести внешний осмотр устройства. Если поломка существенна, то заметить ее можно без какой-либо диагностики. Если датчик коленвала имеет сильные внешние повреждения или трещины, то его стоит заменить без дополнительных проверок.

Совет! В процессе снятия устройства лучше сделать отметки, определяющие его первоначальное положение. Это упростит его дальнейшую установку после тестирования.

После извлечения датчика необходимо тщательно очистить его от всех загрязнений. Перед дальнейшей проверкой контакты устройства должны быть чистыми, что позволит достоверно определить его работоспособность.

Проверка датчика мультиметром

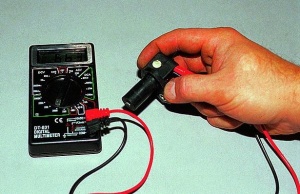

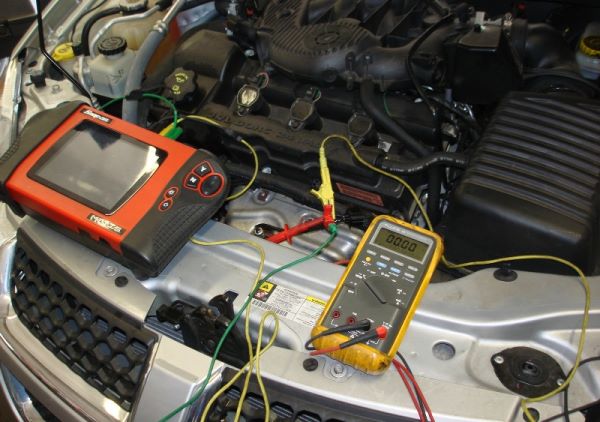

Для первого метода диагностики нужно применить мультиметр или тестер. Достаточно лишь измерить сопротивление обмотки устройства, присоединив его к измерительной технике. Если обмотка была повреждена, то это скажется на показателях сопротивления.

Поскольку поврежденная катушка изменяет сопротивление датчика коленвала, такая проверка позволит определить ее состояние. Нужно установить необходимый диапазон и подключить щупы к выходам устройства.

После проверки стоит сверить полученные показания с оригинальными. Среднее сопротивление работоспособного датчика коленвала варьируется в пределах 550-750 Ом, но можно найти точное значение в технической инструкции к автомобилю. Там наверняка имеется точный показатель сопротивления.

Важно! Такая проверка недостоверна и не может гарантировать точный результат проверки. Однако она наиболее проста в исполнении, поэтому при наличии мультиметра это позволит определить существенные неполадки в устройстве.

Также существует второй метод определения работоспособности датчика коленвала. Он гораздо труднее, а для его проведения необходимо взять несколько устройств, среди них:

измеритель индуктивности;
вольтметр;
мегаомметр;
сетевой трансформатор.

Последние два устройства заменяются мультиметром, если тот поддерживает эти функции.

Необходимо проводить следующие измерения:

Измерение сопротивления обмотки посредством омметра.
Измерение индуктивности обмотки, используя измеритель индуктивности.
Определение сопротивления изоляции, используя мегаомметр. Пустив напряжение в 500В, необходимо определить показатель сопротивления.

На основе полученных данных определяется состояние датчика коленвала. Каждый показатель имеет определенную норму, на которую стоит ориентироваться. Индуктивность обмотки варьируется в пределах 200-400 мГн, выход за эти рамки свидетельствует о неисправности устройства. Норма сопротивления обмотки ранее упоминалась и составляет 550-750 Ом.

При измерении сопротивления изоляции полученный показатель не должен превышать 20 Мом.

Эти данные позволят определить работоспособность устройства или наличие поломок, что приведет к его дальнейшей замене. Однако имеются и более точные способы диагностики, среди которых основной — проверка посредством осциллографа. Он применяется на профессиональных станциях технического обслуживания и обеспечивает полную диагностику этого элемента.

Важно! После диагностики устройства стоит проверить диск синхронизации на намагничивание. Если он получил лишний заряд, то стоит размагнитить его, используя трансформатор.

Если проверка не выявила проблемы с датчиком коленвала, то нужно установить его обратно. При этом стоит руководствоваться ранее оставленными метками. Важно оставить небольшое расстояние от датчика до диска, которое должно соответствовать значению в пределах 0,5-1,5 мм.

Проверка датчика на осциллографе

Для осуществления проверки датчика коленвала на осциллографе нет нужды снимать его с автомобиля. Такая диагностика позволяет увидеть сигналы в процессе работы, а не работоспособность отдельного устройства.

Для проверки необходимо сделать следующие шаги:

Подключить черный зажим осциллографа к массе двигателя.
Подключить пробник щупа параллельно выводу датчика.
Второй разъем щупа подключается к выходу № 5 USB Autoscope II.

После этого, все подключения, необходимые для получения данных с автомобиля, будут завершены. Далее нужно запустить режим осциллограмма «Inductive_Crankshaft». Это обеспечит трансляцию сигнала в понятном виде.

Для начала диагностики нужно завести автомобиль, запустив двигатель. Если поломка вывела его из строя, то необходимо покрутить его стартером.

Если датчик коленвала не подает сигналов, тогда это явный признак его неисправности. Если же он рабочий, но полученные данные отличаются от нормы, то это свидетельствует о неисправности устройства. Диагностика посредством осциллографа позволит обнаружить проблемы датчика и системы впрыска, демонстрируя все неполадки в работе автомобиля в виде волн и импульсов.

Замена датчика

Этот элемент является одним из немногих, способных полностью вывести автомобиль из строя. Поэтому иногда необходима его быстрая замена, чтобы машина смогла продолжить свое движение. Для этого нужно новое устройство, стоимость которого относительно невысока, а также ключ на 10 или 12, что зависит от болта на креплении.

Процесс происходит в следующем порядке:

Проводится отключение устройства от питания.
Откручиваются все препятствия на пути (зачастую это защитные элементы).
Откручивается болт крепления, фиксирующий устройство.
Извлекается дефектное устройство и заменяется новым.
Проводится сборка в обратном порядке.

Совет! Не стоит использовать громоздкие ключи, ведь месторасположение болта труднодоступно. Крупный инструмент попросту не сможет там провернуться.

Неисправность датчика положения коленвала — нечастая поломка, поэтому выявить ее самостоятельно достаточно трудно. Руководствуясь основными признаками, стоит проверить устройство посредством обычного мультиметра или других методов. Если же поломка подтвердилась, стоит заменить его. Узнать больше о проверке этого датчика можно из следующего видео, где показана его диагностика посредством мультиметра:

Все статьи

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла - аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
Убедитесь, что дополнительная подсветка, магнитола отключены.
Снимите «минусовую» клемму с АКБ.
Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора - прибор покажет значение тока утечки.

Нормальный показатель - 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр, после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму - вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

аккумулятор;
датчики;
высоковольтные провода;
генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный - к «минусовой». Если перепутаете - не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе - 13-14 вольт. Если мультиметр показывает меньше - аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

коленвала;
скорости;
детонации;
кислородный датчик.

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма - 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы - с датчиком проблемы.

С измерением напряжения чуть сложнее - сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент - без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его - возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется - прибор покажет до 0,9 вольт. Не заметили, что показатель изменился - датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные - ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» - к массе, ближе к крепежному болту. Дальше самое интересное - ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто - от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное - ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения - датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают - пора проверить высоковольтные провода. Точнее - измерить в них сопротивление. Запоминайте порядок действий:

отсоедините провода от машины или отключите один провод с двух сторон;
включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

качество изоляции проводов;
длина;
наличие микроповреждений;
тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
Подключаете мультиметр к аккумулятору.
Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма - 13-14 вольт. Максимум - 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины - спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» - промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки . Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Датчики ABS - это своего рода глаза системы ABS и электронной системы EBS. Поэтому к установке датчиков и закреплению его кабеля нужно уделить особое внимание , так как от этого в большей степени зависит работоспособность тормозных систем. Эта страничка и будет посвящена тонкостям установки датчиков ABS, прицепах и полуприцепах, закреплению их кабелей, а так же немного поговорим об устройстве и разновидностях датчиков ABS.

В технической литературе его называют индуктивным датчиком, датчиком частоты вращения, или сенсором. Индуктивный датчик частоты вращения колеса состоит из постоянного магнита с обмоткой и магнитопровода круглого сечения.

Магнитопровод
Обмотка
Постоянный магнит

Принцип работы датчика ABS заключается в следующем - при вращении зубчатого колеса, установленного на ступице, появляется магнитный поток, который преобразуется обмоткой в переменное напряжение, частота которого пропорциональна частоте вращения колеса автомобиля.

Существует два варианта исполнения датчиков ABS: прямой и угловой.

Сопротивление обмотки датчиков ABS грузового автомобиля и прицепов: 1100-1900 Ом . Однако проверяя сопротивление датчика необходимо проверить отсутствие пробоя на корпус (подобная неисправность не частая но встречается). Сопротивление между выводами и корпусом датчика должно быть очень велико.

Теперь поговорим о технической стороне, т.е. об установке датчиков. Датчик ABS в ступице фиксируется с помощью пружинной втулки. Поэтому соединение датчика с кронштейном в ступице плавающее. Перед установкой втулку и поверхность датчика смазывают смазкой входящей в установочный комплект. В случае отсутствия смазки в комплекте можно смазать втулку и датчик медной смазкой или обычным литолом.

Делается это с той целью, чтобы избежать окисления датчика в кронштейне, что приведет к отсутствию его подвижности во втулке и повреждении при демонтаже (вовремя ремонта). Втулка в кронштейн, а также датчик во втулку должны входить легко от руки.

Воздушный зазор, т.е. расстояние между датчиком частоты вращения и зубчатым колесом играет важную роль и должен находиться в пределах 0,2-0,7мм .
Как правило, датчик ABS устанавливается до упора в зубчатое колесо , а затем при вращении колеса он сам выбирает зазор за счет допустимого биения зубчатого ротора, вот почему так важна подвижность датчика во втулке.
Однако воздушный зазор можно выставить во время установки датчика ABS, для этого достаточно на торец датчика нанести небольшое количество смазки и прикрепить кружочек бумаги. Это послужит своего рода проставкой между датчиком и зубчатым ротором. Затем зубчатый ротор, вращаясь, сорвет бумагу, и от неё останется лишь отрегулированный воздушный зазор.

А теперь поговорим о способах закрепления провода датчика и кабеля удлинительнителя. В инструкции по монтажу блоков ABS есть некоторые рекомендации. Их можно посмотреть на рисунках. Однако в реальных условиях бавают ситуации когда стандартными способами закрепить разъем и кабель датчика невозможно поэтому можно прибегнуть к разным хитростям.

Как правило заводское крепление разъема установленное на пыльнике барабанного тормоза служит не долго. Ослабевают держатели кронштейна датчика, или сам кронштейн отвалиается от пылника. В любом случае это приводит к повреждению провода или разъема датчика ABS.

Вот несколько вариантов крепления разъема датчика ABS и кабеля на интегральном рычаге осей SAF. Первый вариант, разьем крепится к пластиковому хомуту, закрепленному на оси. В этом случае наиболее удачным в применении будет пластиковый хомут большого размера шириной 4,8мм и подходящей длины.

На рисунке ниже показан второй вариант закрепления разъема и провода датчика ABS на рычаге оси SAF.

Вариант закрепления разъема и провода датчика на осях BPW.

Антиблокировочная система тормозов сегодня устанавливается практически на каждый второй автомобиль, подробнее. И не удивительно, ведь она оказывает вполне реальную помощь при торможении в сложных условиях, что в свою очередь увеличивает общую безопасность всего автомобиля. Одними из основных устройств в этой системе являются датчики, которые фиксируют скорость вращения колес. Информация с этих датчиков полезна для самой сиcтемы ABS, а также для других систем безопасности, например, системы курсовой устойчивости, читаем и антипробуксовочной системы.

Контроль состояния и работоспособности данных датчиков является основополагающим фактором в диагностике всех этих систем. Сам же датчик, по своей сути, является обычной индукционной катушкой, работающей совместно с вращающимся зубчатым кольцом, расположенным непосредственно на ступицах колес. При вращении колес электронные импульсы передаются в блок управления системой ABS, и при необходимости микроконтроллер (посредством клапанов) снижает давление жидкости в тормозных цилиндрах.

Как становится понятно из выше перечисленного, возможными неполадками в работоспособности могут быть либо обрыв цепи от датчика к блоку управления, либо несоответствующий нормам передаваемый импульс.

Помимо физических ощущений от странной работы тормозной системы, о неполадках с системой ABS вам, скорей всего, сообщит контрольная лампа на панели приборов. Выяснить, какой из элементов системы при этом не работает, поможет диагностика системы. Ее можно провести специальным тестером, а также с помощью штатной системы самодиагностики, установленной на многих автомобилях. При активации последней, вспышкой контрольной лампы начнутся передаваться коды, расшифровав которые с помощью инструкции, можно выяснить некорректно работающий узел. Ну, для очень занятых из вас есть самый простой вариант - просто загнать автомобиль на СТО. Вы не из таких? Тогда читайте дальше.

Как проверить ABS своими руками.

Если диагностика показала, что не работает один из датчиков ABS, не спешите его сразу менять, может быть, причина банально в плохом контакте либо обрыве провода. Прозвоните обычным тестером все датчики, в первую очередь, заведомо рабочие. Если обрыв не обнаружен, то стоит замерить сопротивление на всех датчиках и на предположительно нерабочем, может, имеет место наличие плохого контакта в местах соединений из-за окисления. Это будет видно по завышенному сопротивлению датчика на фоне всех остальных.

Если же с электрической цепью все в норме, то для дальнейшей проверки нужен будет осциллограф, которым будем осуществлять замер частоты и уровня колебания импульсов, передаваемых датчиком. При вращении колеса их уровень должен быть в пределах параметров указанных в инструкции по обслуживанию и ремонту вашего автомобиля.

Если такая диагностика покажет иные параметры, то единственной надеждой на то, что датчик рабочий (а все дело в пустяковой проблеме) может стать проверка зубчатого кольца, вероятно, оно сильно забилось грязью и это дает искажения при работе датчика. Ну, если и здесь мимо, то могу вас расстроить, датчик придется заменить.

Кстати, для тех, кто не сможет найти осциллограф, для грубой проверки амплитуды импульсов можно использовать тот же тестер, подключённый на измерение силы тока в разрыве проводки от датчика к блоку управления. Вращайте медленно колесо и наблюдаете за показаниями прибора. Амплитуда колебаний должна быть в пределах той, которая указана уже в упоминаемой мной книге по обслуживанию и ремонту вашего автомобиля.

Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.

Комплектующие системы

Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.

Работа абс на автомобиле

При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.

При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки , прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.

Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.

Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.

Устройство датчика абс

Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.

Неисправности датчика абс

Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».

Проверка датчика абс

При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс .

Собственно, проблему, - как проверить датчик абс , может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание , когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.

Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.

К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.

Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.

Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс , то неисправности нужно искать в электронике и необходима комплексная диагностика системы.

В домашних условиях как проверить датчик абс тестером? Вопрос интересует наверное многих автолюбителей, так как при несвоевременном техническом осмотре тормозной системы возможны неполадки датчика. Современные транспортные средства очень трудно представить в продаже без системы АБС.

Суть работы состоит в том, чтобы равномерно распределять давление в тормозной системе , вследствие чего машину не бросает из стороны в сторону при резком снижении скорости. АБС очень удобна в дождливую погоду, снег, гололед, когда малейший занос из-за неисправности тормозов может закончится кюветом или ДТП.

Конструкционно система состоит из «мозга» - блока управления, гидравлических трубопроводов, тормозные суппорты с колодками, сенсорный датчик. Неполадки возникают из-за сбоев в работе «блока». Информация о неисправности автоматически выводится на экран панели приборов машины и водитель, видя сигнал, принимает решение об обращении на СТО или починки своими руками.

Месторасположение на автомобиле

Как проверить датчик АБС тестером? На самом деле ознакомившись с алгоритмом действий, процедура не так уж и сложна. Каждый датчик системы АБС крепится на тормозной суппорт с помощью болта. С одной стороны к датчику подключены электропровода с напряжением, с другой стороны магнитный клапан, который соприкасается с шестерней АБС. Благодаря клапану, механизм гидравлики регулирует давление в системе по схеме «впуск-выпуск».

Иногда такую систему называют ступенчатой, так как постепенно позволяет снизить давление. При возникновении неполадок, АБС перестает быть активной, а тормоза продолжают работать в обычном режиме. Правда их эффективность снижается.

Тестирование датчика

Зачастую изделие выводит со строя электропроводка, а точнее повреждение изоляции, окисление или плохой контакт. Для процедуры нам необходимо наличие:

Тестер;
Бытовой паяльник;
Клеммники.

Приступаем:

Заезжаем автомобилем на смотровую яму, можно просто ровную площадку;
Выжимаем ручник, клиним колеса башмаками, включаем нейтральную скорость;
Поддомкрачиваем по очереди каждое колесо, снимаем его;
Имеем доступ к тормозному комплексу. Для максимального удобства следует вывернуть руль в сторону, таким образом, расширим рабочее пространство;
Проводим визуальную диагностику на предмет целостности;
С датчика снимаем клеммы, берем тестер, подключаем его клеммами к датчику. Смотрим показания дисплея. Если стрелка тяготеет к отметке «0», то, скорее всего короткое замыкание в системе, если в сторону «бесконечность», то обрыв в электрической цепи;
Рукой проворачиваем колесо с различной скоростью, показатель также должен быть переменным. Для каждого автомобиля существует свой показатель. Поэтому посмотрите его в руководстве по эксплуатации своего транспорта;
Определив причину, приступаем к замене датчика или спайке электрических проводов. Помните, что порыв цепи может быть в различных местах, не обязательно возле тормозного суппорта.

Порывы необходимо устранять исключительно с помощью паяльника, никаких скруток проводов. После процедуры обязательно обмотайте участок изоляционным материалом.

Автопроизводители стремятся сделать свою продукцию максимально безопасной, для этого в седаны, хэтчбеки, кроссоверы и т.д. устанавливаются дополнительные системы и узлы. К таким модулям относится и АБС, позволяющая обеспечить прямолинейность перемещения автомобиля при резком торможении на сложных дорожных покрытиях.

При частой эксплуатации отдельные элементы изнашиваются, и приходится проводить диагностические работы по выявлению поломок. Разберемся, как проверить датчик АБС тестером в различных автомобилях, ведь с его помощью считываются электронные импульсы, передающиеся на ЭБУ (электронный блок управления).

Датчик функционирует в паре со специальной зубчатой гребенкой, и представляет собой индукционную катушку. Информация анализируется в ЭБУ, а в результате через гидравлическую систему происходит регулировка давления на тормозные цилиндры.

Наиболее часто встречающиеся неисправности, которые возникают в этих узлах, связаны с разрывом цепи между блоком управления и самим датчиком. Также блок может выйти из строя вследствие механических или электрических повреждений, в этом случае импульс некорректно передается на ЭБУ.

Датчик АБС

О возможных неполадках сигнализирует специальный световой датчик на приборной панели. Для более точной диагностики необходимо применять специальные устройства.

Поиск неисправностей

Проверка датчика АБС тестером осуществляется самостоятельно после того, как загорится индикатор. Также понадобится инструкция по эксплуатации автомобиля и помощник. Предварительно осуществляется вывод контактов с необходимыми ПИН-разъемами.

Работа выполняется в следующей последовательности:

автомобиль поднимают с помощью домкрата или вывешивают на спецподъемнике;
для удобства доступа к датчику демонтируют колесо;
с тыльной стороны ступицы раскручивают крепеж, фиксирующий необходимый узел;
избавляемся от кожуха на блоке АБС и размыкаем в нем соединения с контроллерами;
на тестер накидываем ремонтный кабель с ПИН-контактами, а второй конец соединяем с гнездом датчика;
провести замер сопротивления на контактах и сравнить показания с заводскими параметрами, указанными в инструкции по эксплуатации авто;
провести «прозвон» проводки на отсутствие замыкания с массой.

После этих работ от руки прокручиваем колесо, при этом проводим замеры сопротивления. Для данной операции требуется чья-то помощь. Во время изменения скорости вращения колеса данные на мультиметре должны также варьироваться и реагировать на эту скорость.

Сопротивление датчика АБС обычно находится в районе 1 кОм (1000 Ом). Оно зависит от конкретной модели авто, так как датчики у всех разные. Так, например, у одной модели нормой будет считаться 600 Ом, а у другой 1350 Ом.

Проведение проверки напряжения

Проведение контроля работоспособности датчиков можно осуществлять с помощью режима «вольтметр» на мультиметре. Операцию проводят на каждом из датчиков поочередно. Для этого необходимо выполнить следующий алгоритм:

поочередно поддомкрачивают необходимую сторону с колесом;
разъемы ПИН-кабеля коннектят с тестером;
колесо понадобится вращать с максимально точной частотой в 1 об/сек.

Мультиметр должен демонстрировать показания в интервале 0,25-1,20 В. При увеличении частоты вращения должна быть заметна тенденция на повышение показания напряжения на экране тестера.

Альтернативные способы проверки

Кроме мультиметра тестирование можно проводить с помощью более информативного прибора для этого, например, осциллографа. Он на мониторе формирует график, по амплитуде которого определяется уровень сопротивления. Однако, этот прибор достаточно дорогостоящий для домашнего использования и нуждается в квалифицированном обслуживании специалистом.

Осциллограф можно встретить на специализированных станциях, профессионально занимающихся диагностикой автомобилей.

Многие системы АБС в современных автомобилях имеют функцию самодиагностики. Активировав данную функцию, водитель получит на мониторе бортового компьютера специальный код ошибки, зашифрованный с помощью цифр и букв. Разобраться с расшифровкой поможет инструкция по эксплуатации этой модели авто.

Работа осциллографа

Неисправный датчик можно заменить самостоятельно. Перед процедурой необходимо заказать у официального дилера этот элемент.

Обновленный датчик необходимо протестировать на ровном участке дороге, затормозив со скорости 20-40 км/ч. Для этого педаль тормоза необходимо резко выжать в пол. При правильной работе под ногой водителя на педали будет ощущаться незначительная вибрация, передающаяся от рабочего узла. Также должен слышаться характерный звук торможения колодок. При необходимости проводится и замена проводки. В итоге должны быть такие же результаты тестирования системы.

Современный автомобиль сейчас оборудуется разнообразными системами так называемой активной безопасности, список которых с каждым годом только возрастает. К ним относится, и система предотвращение блокировки колес при торможении – ABS (Anti-lock braking system).

АБС – одна из самых первых систем безопасности, которые начали использовать на автомобиле, и встречается она сейчас практически на всех авто, от бюджетных категорий до премиальных.

Коротко рассмотрим назначение АБС – эта система нужна для того, чтобы во время торможения колеса не блокировались, а продолжали вращаться, хоть и с замедлением.

Благодаря этому не теряется сцепление колеса с дорожным полотном и вероятность ухода автомобиля в юз полностью исключается, машина остается полностью контролируемой водителем.

АБС используется на автотранспорте уже давно и не раз доказала свою эффективность.

Работает эта система просто. Имеется электронный блок, который контролирует скорость замедления каждого колеса. И если какое-то из них останавливается быстрее других, блок снижает силу давления жидкости в тормозном суппорте именно на этом колесе, то есть тормозной механизм начинает в меньшей степени воздействовать.

Для чего нужен датчик ABS?

Выше указано, что блок АБС, в народе именующийся «мозгами» тормозной системы, осуществляет контроль скорости вращения колес, поэтому без датчиков в устройстве этой системы не обошлось.

Они являются «органами чувств» этой системы и на основе их показаний выполняется функционирование АБС.

В первой антиблокировочной системе использовался всего один датчик, который устанавливался в мосту заднеприводных авто.

Но по мере совершенствования ABS, количество их возросло, в современных авто используется уже 4 датчика. Это позволяет системе отслеживать скорость вращения каждого колеса по отдельности.

Виды датчиков

Существует три вида таких элементов, отличающихся по принципу действия. Наиболее распространены пассивные датчики индукционного типа.

Суть их работы сводится к изменению напряжения от воздействия магнитного поля. Основной их недостаток – невозможность определения скорости вращения колеса на очень малых скоростях.

Остальные два вида – активные.

Один из них – магниторезистивный (встречается редко). Принцип его действия основан на магниторезистивном эффекте — свойстве полупроводника менять траекторию перемещения электронов при воздействии магнитного поля.

Второй вид активного датчика при работе использует эффект Холла, при котором электроны на полупроводниковой пластине перемещаются к краям ее при изменении магнитного поля.

Особенности датчиков

Существует несколько значительных отличий между пассивными и активными видами. Пассивными они называются потому, что для их срабатывания не требуется подача напряжения, такой датчик сам вырабатывает электрические импульсы, на который и реагирует электронный блок. Активные же элементы требуют подачи напряжения на них.

Пассивные элементы очень просты в конструкции и являются очень надежными. Поэтому они и распространенные, несмотря на свой недостаток.

В активных типах датчиков к конструкции используются микросхемы, что усложняет элемент и делает его более уязвимым. Но они являются высокоточными, и выполняют свою работу даже на малых скоростях движения.

Поскольку все типы датчиков работаю от воздействия магнитного поля, то одного его в конструкции недостаточно, необходим еще элемент, на который бы он реагировал.

В индукционном (пассивном) типе используется импульсное зубчатое кольцо из ферромагнитного сплава, закрепленное на ступице или валу привода, а также поворотной цапфе. Раньше оно могло крепиться также на конических шестернях главной передачи.

В активных же видах применяется магнитное импульсное кольцо. В случае с магниторезистивным датчиком, то это кольцо поделено на чередующиеся сектора с постоянными магнитами разной полярности.

А вот в датчика Холла используется обычное магнитное кольцо, без каких-либо секторов, интегрированное в ступичный подшипник.

Конструкция элемента индуктивного типа

Поскольку самыми распространенными являются индуктивные датчики, то в дальнейшем будет рассматриваться именно их конструкцию.

Состоит такой датчик из индуктивной катушки, внутрь которой помещен магнитный сердечник. Устанавливается он рядом с зубчатым импульсным кольцом, но так чтобы между ними имелся определенный зазор.

При вращении колеса через магнитное поле, создаваемое сердечником, проходят зубья кольца, что влияет на магнитный поток, из-за этого в обмотке катушки меняется значение переменного напряжения.

В результате скорость вращения колеса, а вместе с ним и импульсного кольца, влияет на частоту и амплитуду колебаний выходного напряжения на катушке. Эти параметры и подаются на «мозги», в результате чего ими оценивается скорость замедления колеса.

Проблемы хоть с одним из датчиков АБС, могут привести к полному отключению системы. И хоть тормозная система на авто будет работать, но об эффективности торможения и безопасности, которое давала ABS, можно забыть.

Причины неисправности датчика

Индукционный датчик отличается простотой конструкции и высокой надежностью, то неисправности именно с ним случаются очень редко. Проблема чаще всего кроется в проводке, по которой подаются сигналы на блок управления.

Поскольку датчики с их проводкой располагаются непосредственно возле колес, то со временем возможен обрыв цепи или ее замыкание. Нередко сбои датчика происходят из-за окисления контактов.

За счет того, что ABS после включения зажигания на авто всегда проходит самодиагностику, при которой оценивается состояние все элементов системы, то выявить проблемы с датчиками достаточно просто, при их возникновении на приборной панели будет постоянно гореть сигнальная лампа.

Всего можно выделить 4 вида поведения системы при обнаружении неисправности:

Самодиагностика обнаруживает ошибку, и ABS отключается. Это может быть признаком появления ошибки в блоке управления, или же обрыва проводки, идущей от датчика;
Система проходит диагностику, при которой никаких проблем не обнаруживается, но после это происходит отключение АБС. Такой результат обычно дает возникновение проблем с проводкой, идущей на датчики (окисление, обрыв, замыкание и т. д.);
Самодиагностика обнаруживает ошибку, но система не отключается и продолжает работать. Это указывает обычно на обрыв проводки на одном из датчиков;
ABS не включается. Такое может происходить из-за обрыва проводки, а также от того, что импульсное кольцо повреждено, имеет сколы или надломы. Такой результат может давать и сильно изношенный подшипник ступицы, из-за чего в нем появился значительный люфт.

Поскольку нарушение работоспособности ABS зачастую происходит из-за проводки, то и выявить неисправность элемента достаточно просто и для этого понадобиться всего лишь наличие мультиметра.

Конечно, лучше проводить проверку при помощи осциллографа, поскольку такой прибор дает возможность визуально оценить амплитуду и частоту колебаний напряжения датчика, но имеется он далеко не у всех.

Проверка на Ford Focus 2

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов.

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.

Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Особенности диагностики на BMW Е39

Диагностика осуществляется теми же методами, что и на Фокус 2. То есть проверяется сопротивление датчика, его проводки, а также цепи от блока управления.

Поскольку на этом авто используется элемент индукционного типа, то дополнительно можно провести замер выходного напряжения.

Для этого переводим мультиметр в режим вольтметра и подключаем к разъемам проводки датчика.

Нюансы конструкции Лада «Приора», «Калина»

Теперь немного разберемся, как диагностировать проводить замену на автомобилях Лада моделей «Приора» и «Калина». Эти авто для примера были взяли потому, что сзади у них используются барабанные тормозные механизмы, а выше мы рассматривали, как проводятся работы с датчиками, работающими с дисковыми механизмами.

Проверка датчиков на «Калине» или «Приоре» полностью идентична описанным. Но датчик этот еще нужно найти. Установлен элемент в задней стенке ступицы, а импульсное кольцо располагается внутри механизма, под барабаном.

Поэтому, чтобы оценить его состояние, придется с авто снимать барабан, и сразу под ним видно будет кольцо, а также выступающая часть датчика, который проходит через технологическое отверстие в тормозной колодке.

То есть, проверяя состояние кольца, можно сразу посмотреть и очистить от грязи сам датчик. А после уже проводим замеры сопротивления датчика и всей цепи до «мозгов».

Система торможения современных автомобилей оборудована антиблокировочной системой, которая снижает тормозной путь и позволяет управлять автомобилем в режиме резкого сброса скорости. Чтобы проверить датчик АБС, можно воспользоваться тестером, осциллографом либо выполнить диагностику без приборов.

[ Скрыть ]

Признаки неисправности

Для контроля работы системы имеется световой индикатор желтого или оранжевого цвета. При нормальном состоянии в момент включения зажигания на комбинации приборов активируется лампа, затем проводится самодиагностика элементов системы и значок автоматически гаснет.

Признаки поломки элементов системы ABS:

включение контрольной лампы системы на ходу;
устойчивое блокирование колес при интенсивном торможении;
отсутствие звуков, свидетельствующих о работе АБС (вибрация педали тормоза);
появление в памяти электронной системы кодов ошибок, относящихся к АБС.

При проявлении признаков неисправности АБС эксплуатация автомобиля запрещается. Тормоза, рассчитанные на совместную работу с антиблокировочной системой, при ее отключении работают некорректно.

Причины неисправностей

В большинстве случаев причиной некорректной работы АБС является поломка одного или нескольких колесных датчиков. На автомобилях с пробегом могут разрушаться жгуты проводки. Из-за это сигнал от датчика становится нестабильным и фиксируется, как ошибка. Кроме этого, причиной является падение напряжения на клеммах батареи — при снижении до 10,5 В возможно отключение антиблокировочной системы.

Типы датчиков

На автомобилях встречаются два вида датчиков:

пассивный датчик, построенный на основе катушки;
активный датчик, использующий в работе эффект Холла.

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Диагностика системы ABS

Диагностика системы АБС выполняется подключением сканера. На автомобилях, выпущенных после 2000 года, используется сканер с протоколом OBD.

Самостоятельная диагностика АБС снята для канала «БортЖурнал Рено Меган».

Проверка датчиков ABS тестером

Владелец автомобиля может провести проверку состояния датчиков самостоятельно. Для этого потребуется несколько минут времени и простейший тестер. С целью проверки датчика мультиметром необходимо знать значение сопротивления исправной катушки. Измерение производится со снятием девайса или путем отсоединения штекерного разъема.

Самостоятельное тестирование проводится по алгоритму:

Установить автомобиль на ровную площадку или подъемник. Обеспечить надежную фиксацию от случайного начала движения.
Для облегчения доступа к датчику рекомендуется снять колесо.
Провод прокладывается по колесной арке и подключается к общей проводке при помощи штекера, который необходимо аккуратно разъединить. Если штекер покрыт слоем грязи, то ее надо удалить и протереть колодки разъема чистой ветошью. Если проверяются датчики задних колес, соединительные штекеры расположены в салоне автомобиля. Для доступа к штекеру требуется откинуть подушку сидения и отогнуть ковролин. На некоторых машинах понадобится отогнуть шумоизоляционные маты, расположенные под ковролином.
Переключить мультиметр в режим работы омметра.
Подключить выводы датчика к щупам мультиметра и замерить сопротивление. Сравнить значение с нормативными, имеющимися в инструкции по эксплуатации. Если такой информации нет, то показания берутся из справочной литературы. Обычно считается нормальным сопротивление в пределах 0,5-2 кОм.
Прозвонить жгут проводки датчика для проверки отсутствия короткого замыкания.
Проверить работу датчика. Для этого вращают колесо и смотрят на показания омметра. В зависимости от частоты вращения сопротивление будет меняться.
Перевести измерительный прибор в режим работы «вольтметр».
Вращать колесо с частотой около 1 об/сек, при этом проверяется значение напряжения. По нормативам оно должно находиться в пределах 0,25-0,5 Вольта. С ростом числа оборотов напряжение увеличивается.
Проверить по описанной выше процедуре все датчики. При этом надо помнить, что устройства на передней и задней оси отличаются по конструкции и имеют различное сопротивление.

Замер сопротивления мультиметром

По определенному значению сопротивления можно сделать вывод о состоянии датчика:

сопротивление ниже допустимого — неисправность датчика;
сопротивление близится или равно нулю — межвитковое замыкание в катушке датчика;
переменное сопротивление, меняющееся при изменении положения жгута проводки — обрывы жил внутри кабеля;
значение сопротивления стремится к бесконечности — обрывы проводки или катушки.

В случае когда значение сопротивления исправного датчика АБС узнать не удалось, требуется измерить остальные приборы. Устройство с параметрами, заметно отличающимися от остальных, скорее всего, и является причиной неисправности АБС.

Дополнительно следует провести проверку тестером целостности жгута проводки от штекера датчика до колодки на блоке управления:

Отключить разъемы от датчиков и блока управления.
Найти информацию о распиновке штекера блока управления. Распиновку можно искать по модели гидроблока, которая нанесена на идентификационной табличке корпуса.
Прозвонить жгуты проводки.

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

Разъединить штекер датчика по аналогии с процедурой, применяемой при замере параметров тестером.
Подключить осциллограф или осциллоскоп к пинам датчика.
Начать вращать ступицу через колесо или иным методом с частотой 2-3 об/сек.
Зафиксировать кривую колебаний сигнала.
Провести аналогичную процедуру с датчиком, расположенным с другой стороны оси.

На исправность датчика указывают:

идентичная амплитуда колебаний сигналов датчиков, расположенных на левой и правой стороне одной оси;
равномерность кривой, без заметных боковых отклонений;
стабильность амплитуды по высоте, которая не должна превышать значения 0,5 вольта.

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Проверка датчика без приборов

Наиболее грубым способом проверки исправности датчика является тестирование магнитного поля, создаваемого при работе устройства. Для этого к датчику прикладывается стальной предмет, который должен притягиваться при включенном зажигании.

Возможен визуальный осмотр прибора на предмет наличия трещин корпуса или заметных разрывов и окислений на проводке. Рекомендуется осмотреть штекер и состояние контактов в нем, окисление является причиной ухудшения проводимости сигнала.

Как исправить проблемы

После проведения проверки приборами и определения неисправного узла можно приступить к ремонту. Некоторые владельцы ремонтируют датчики путем замены жгута проводки или перемотки катушки.

Поломка в датчике

Неисправный датчик пассивного типа можно отремонтировать самостоятельно:

Снять датчик со ступицы. Болт крепления часто закисает, поэтому откручивать его следует аккуратно. Для снятия разрешено использовать жидкость типа WD40.
Демонтировать защитный корпус катушки. Снятие выполняется пилкой. Распил следует делать предельно аккуратно, чтобы не повредить корпус и обмотку.
Снять защитную пленку с обмотки, поддев ее острым ножом.
Аккуратно смотать провод с катушки. В процессе снятия подтверждается версия об обрыве проводника. В результате останется пустой ферритовый сердечник, напоминающий по форме катушку для ниток.
Намотать новую обмотку. В качестве проводника может использоваться медная проволока от катушек распространенных реле типа РЭС-8. Намотка может производиться при помощи дрели с плавной регулировкой оборотов. Следует быть осторожным, поскольку разрыв провода возвращает к началу работы. Рекомендуется наматывать проводник до верхнего уровня катушки.
Проверить сопротивление. Большинство катушек имеет значение в пределах 0,9-1,2 кОм. Для уточнения рекомендуется произвести замер параметра на заведомо исправном датчике, расположенном на противоположной стороне оси. Корректировка сопротивления производится отматыванием излишка провода. Если показание мало, то потребуется применить другую проволоку или произвести повторную намотку. Зафиксировать проволоку от самораспускания при помощи скотча или иной клейкой ленты.
Припаять к выводам катушки провода, служащие соединением обмотки со жгутом. Для выводов рекомендуется использовать многожильный кабель в изоляции, который имеет увеличенную прочность.
Установить катушку в старый корпус. Если он получил значительные повреждения при разборке устройства, то катушку заливают эпоксидной смолой. Для этого деталь располагается в металлическом стакане подходящего размера, например, корпусе от конденсатора. Воздушный промежуток между катушкой и стаканом тщательно заливается смолой. При заливке желательно избежать больших воздушных пустот. После полного застывания смолы корпус снимается.
Установить на место крепление датчика, зафиксировав его эпоксидной смолой. Провести визуальный осмотр изделия на предмет трещин и пустот в изоляции. Обнаруженные дефекты заливаются смолой.
Разместить отремонтированный датчик на штатное место и провести проверку работоспособности системы ABS. При установке устройства может понадобиться доработка получившегося корпуса, которая производится напильником и наждачной бумагой. Установленный на месте датчик должен иметь зазор между катушкой и зубчатым кольцом в пределах 0,9-1,1 мм. При уменьшении зазора рекомендуется вывести его до нормативного путем установки прокладок.

Необходимо некоторое время поездить на автомобиле, проверяя работу тормозов на различной скорости. Бывают случаи, когда АБС самопроизвольно срабатывает при определенных оборотах колеса — обычно перед самой остановкой. Тогда потребуется провести поиск зазора, регулируя его прокладками или подтачивая корпус датчика.

Другим вариантом ремонта является установка доработанного датчика положения коленчатого вала от отечественных машин:

Снять «родной» датчик и доработать корпус детали «донора». Чаще всего в этой роли выступает ДПКВ от двигателя ЗМЗ-406, имеющий сопротивление в пределах 800 Ом. При доработке следует стремиться обеспечить параллельное расположение сердечника с намотанной катушкой и зубчатого кольца, установленного на оси. Зазор между датчиком и кольцом должен находиться в пределах 0,2-0,3 мм.
Протестировать работу устройства. На некоторых автомобилях японского производства возможно периодическое включение лампы АБС. Ситуацию исправляет изменение подсоединения контактов жгута.

Оба варианта ремонта датчика требуют от владельца усидчивости и умения работать различным инструментом. Если пользователь автомобиля сомневается в своих силах, то рекомендуется приобрести новое устройство или найти изделие на разборке машин.

Проблема в проводке

Если проблема потери работоспособности датчика кроется в проводке, то ее можно заменить:

Открутить крепление датчика к ступице колеса.
Отсоединить штекер провода.
Снять датчик вместе с проводом. При этом потребуется демонтировать крепежные скобы, установленные на проводке.
Произвести обмеры расстояний установки скоб. Рекомендуется нарисовать схему и сфотографировать заводское расположение креплений.
Отрезать датчик от провода, оставив запас длины для пайки.
Проверить целостность оставшегося на датчике кабеля. Если участок цел, то можно приступить к установке нового сегмента проводки.
Снять со старого кабеля все защитные чехлы и крепления.
Подобрать подходящий по внешнему диаметру и сечению провод.
Установить на новый жгут снятые ранее элементы защиты и крепления. Для облегчения сборки рекомендуется использовать мыльный раствор.
Припаять на место датчик и штекер.
Тщательно изолировать место стыка. От герметичности соединения зависит точность работы и срок службы отремонтированной детали.
Установить датчик на место, проверить работоспособность системы АБС, убедиться в отсутствии ошибок при функционировании.

Видео «Проверка датчиков АБС»

Проверка датчиков АБС продемонстрирована в видео, предоставленном каналом «1000 самоделок и советов».

просмотров

Сохранить ВКонтакте
