Хитрые замки с падающим ключом. Самодельный навесной замок. Варианты механизмов для гаража с секретом

Здравствуйте, мастер! Как можно сконструировать на даче хитрый замок внутренний, для гаража? Если несложно можно пару советов?

Роман, Москва.

Привет, Роман из Москвы!

Знаете, главное не перехитрить самого себя. Среди нашей шабашной среды ходит байка о том, как некий мужик в своем гараже подвесил кувалду, которая, если не знать об этом, при вскрытии должна угодить взломщику в лоб. Естественно, мужик однажды по пьяни забыл об этом, со всеми вытекающими.

Против лома нет приема, кроме как другого лома. Все можно вскрыть, другое дело, что на это порой надо много времени, а ворье не всегда этим временем располагает.

На своем сайте уже рассказывал о некоторых хитростях. Поэтому, возможно, несколько повторюсь.

Считаю наиболее эффективными несколько способов от взломщиков.

Первый. Когда за обычными гаражными воротами устанавливаются еще две воротные створки из арматуры (обычная решетка). И простой висячий замок. Но он навешивается не по внешней стороне, а изнутри. И прикрывается снаружи приваренной пластиной. То есть его увидеть невозможно, даже если вскрыты наружные ворота. И открывать приходится, просунув руки за пластины, на ощупь.

Мы такое делали и всегда хохотали, когда взломщики, вскрыв первые створки ворот, не знали, что делать дальше. Тем более, что через решетку уже были видны все гаражные вещи.

Но такое не всегда бывает по ряду причин осуществимо.

Второй вариант. Обычный реечный замок (с пластинчатым! а не круглым ключом). А на одну воротную створку изнутри крепится лист резины толщиной около сантиметра (размером примерно 10/10 сантиметров). С помощью пары-тройки болтов. Смысл состоит в том, что порой, не вскрыв замок, нехорошие люди отгибают металл ворот и пытаются перепилить язычки замка ножовочным полотном. Полотно упирается в резину и не может пилить. В моем гараже однажды сбили наружный висячий замок, отогнули обшивку и начали пытаться пилить верхний язычок . Но потом плюнули и закончили.

Третий вариант. Когда наружный обычный висячий замок прикрывается приваренным коробом так, что он почти не виден. Этим достигается то, что сбить или спилить замок можно лишь после срезки короба. А это несколько затруднительно при отсутствии доступа к источникам электрического тока, даже при наличии болгарки.

Про системы видеонаблюдения не говорю, но у одного знакомого клиента на недоступной высоте был установлен муляж видеокамеры. Говорит, что помогает.

Кроме того можно использовать обычную рейку внутри гаража, типа задвижки, которая свободно перемещается внутри поддерживающих скоб и при одном положении она закрыта, при другом открыта. Для открывания используется ключ в виде штыря, на конце которого, на оси висит пластинка. Хозяин сначала тренируется на открытой двери и при необходимости подтачивает и подгоняет ключ для свободного открывания. Что достигается просовыванием ключа на определенную глубину в сделанное в металле двери (ворот) отверстие, до сделанной на ключе отметки.

Для такого замка характерно только наличие снаружи, ничего не говорящего для взломщика, отверстия.

Одному клиенту мы навесили изнутри гаража изготовленный по заказу закаленный болт с пятигранной головкой под ключ. Этот болт возможно было открутить только своим ключом и ничем иным. Вся трудность - в изготовлении такого болта. То есть через дверь пройти было можно, а ворота изнутри запирались на такой болт. Мелочь стащить было можно ворам, а весь автомобиль - нет.

Поскольку все эти описания могут не совсем быть поняты, но и рисовать кучу эскизов долго, то ограничусь изображением для наглядности лишь одного варианта реечного замка.

В качестве пояснения добавлю, что отверстие в одной из створок ворот около 10 миллиметров, сам стержень ключа около 8 миллиметров. Висячая пластинка свободно свисает на небольшой оси. При просовывании ключа и пластинка и стержень ключа составляют единую прямую линию. После того, как ключ вставлен до отметки на стержне, пластинка под собственным весом опускается и попадает в одну из прорезей на рейке. Если не с первого раза, то пошевелите ключом, обязательно попадет.

Чтобы рейка не вывалилась, она ходит в одну сторону до упора, а во вторую сторону до приваренной скобы. Всего приходится приваривать две скобы и один уголок-упор. После открывания реечного замка вторую половинку ворот открывают парой шпингалетов, которые расположены в верхней и нижней частях створки ворот. Но это уже элементарно.

Закрывание - аналогичным способом, при вытаскивании ключа пластинка сама приобретает нужное положение и свободно ключ вынимается.

Рейку смазывать жидким машинным маслом, иначе называемом веретенкой.

Во всей этой конструкции самая важная деталь - пластина, ее длина и есть главный секрет замка, а поскольку размер этот не виден снаружи, то угадать его практически невозможно.

Разумеется есть масса других вариантов. Но хватит и сказанного. Всего то не расскажешь.

Другие вопросы по теме гаражей.

Гараж строится не только для защиты транспортного средства от негативного воздействия внешних факторов, но и для того, чтобы уберечь его от угона. Конечно, полной гарантии того, что железный конь в безопасности ни один гараж дать не может, поэтому можно говорить о такой степени защиты, которая будет в значительной степени зависеть от прочности и надёжности гаражного замка.

Начиная разговор о гаражных замках, следует отметить, что, как и большинство устройств, они могут быть нескольких типов:

• Навесные.
• Врезные.
• Реечные.
• Накладные.
• Смешанные устройства.

Одним из основных критериев отличий между этими устройствами, является то, каким образом они были изготовлены, а именно идёт ли речь о заводской продукции или же это самодельные гаражные замки.

Преимущества и недостатки

Говорить о том, что какие-то из замков определённо лучше нельзя, так как каждый из них будет по тем или иным критериям превосходить подобный замок, но в чём-то уступать другому.

Обратите внимание! Вопрос о выборе замка часто определяется его ценой.

Если есть желание приобрести приличное и надёжное заводское устройство, то нужно быть готовым заплатить подчас немалые средства, ведь в этом случае речь будет идти уже не о простой заводской штамповке, а о механизме собранным профессионалом вручную. В целом можно выделить ряд общих моментов, в отличиях между продукцией с завода и кустарными самоделками.

• Если интересует качество и надёжность, то платить приличные суммы придётся в обоих случаях.
• В обоих же случаях, при желании сэкономить, нужно быть готовым к потерям в качестве, а здесь не стоит забывать, что ценой этому может быть безопасность транспортного средства.
• К монтажу устройства нужно подходить весьма ответственно, помня основное правило – лучшая защита та, которую не видно.

Виды и принцип действия замков

Среди представленных на рынке замков, можно выделить несколько их типов.

Навесной

Одним из наиболее распространённых видов замков является навесной. Весь механизм этого устройства спрятан в подвесном корпусе. Запирание осуществляется, при помощи дуги (или штыря), вставляющейся вовнутрь. Для работы устройства, на запираемых створах необходим монтаж специальных проушин, в которые вставляется дуга и благодаря чему происходит запирание. Данный тип технических устройств обладает одним отрицательным качеством, ставящим под сомнение все его плюсы, а именно – открытость. Такие замки вешаются снаружи в результате чего, злоумышленники могут иметь к нему доступ и, применив отмычку открыть его, либо просто сбить замок. Отсюда следует вывод, что такой замок может быть применён только в качестве дополнительной меры защиты, при комбинированном использовании нескольких вариантов запорных устройств.

Реечный замок

Это ещё один распространённый вариант изготовления замков. Монтируется уже внутри, при этом запирание осуществляется при помощи нескольких скользящих стержней. Открывание замка происходит при помощи специального ключа, который, проходя через скважину, вытягивает задвижки. Конструкция замка такого типа несколько надёжнее, но при этом его можно взломать, перепилив запирающие элементы или просто подобрав ключ.

Врезной вариант замка

Данный тип отличается трудностью установки и сравнительно небольшой надёжностью. К тому же производители часто беспочвенно завышают цены на такую продукцию. Можно также сказать, что применение замка такого типа возможно лишь в качестве дополнительной меры защиты.

Вышеперечисленные замки на гаражные ворота в большинстве случаев заводского изготовления, но могут быть сделаны и самостоятельно, если есть определённые слесарные навыки. Однако, стоит сказать, что более предпочтительным будет изготовление замков и запоров другого типа.

Вертушка

Таким именем в народе нарекли запираемую систему, работающую по принципу засова. Этот вариант замка отличается простотой конструкции и может быть изготовлен своими руками. Принцип работы этого устройства заключается в том, что на двух створах ворот гаража, изнутри монтируются специальные проушины из, например металла или деревянных брусьев. По центру ворот, на сквозном болте монтируется засов-вертушка, который приводится в действие при помощи проворачивания относительно центра. Торцы вертушки попадают в проушины, тем самым надёжно запирая створы изнутри. Таким образом, снаружи отсутствуют какие-либо элементы замка, в результате чего взлом становится практически невозможным.

Шпингалет

Это ещё один самодельный вариант запирания ворот гаража. Его простота и вместе с тем надёжность и эффективность, позволяют применять его в большом количестве случаев. Шпингалет представляет собой металлический штырь, который двигается внутри проушин. Его обычно монтируют на внутренней стороне гаражной двери. Работает такой запор по принципу задвижки. Смонтировать его под силу практически каждому, без использования узкоспециализированных инструментов.

Этот тип запирающего приспособления можно назвать разновидностью шпингалета, с той лишь разницей, что шпингалет, как правило, двигается в горизонтальной плоскости и применяется при одностворчатой конструкции ворот. Запоры же для распашных ворот, представляют собой металлические стержни, которые вертикально двигаются внутри специальных проушин на створах. Для того чтобы запирание осуществлялось, в земле под стержнями необходимо выполнить пару отверстий глубиной около полуметра. Для большей прочности и надёжности, внутрь этих отверстий можно вбить металлические трубки, подходящего диаметра, которые можно забетонировать.

В завершение можно отметить, что изготовленные гаражные замки своими руками (которые были перечислены выше) в основном применяются, если гараж либо встроен в здание дома, либо окружён забором и имеет, второй выход, ведь наиболее эффективное запирание происходит только изнутри.

Видео

В этом видео демонстрируется устройство и работа самодельного замка для гаража:

У нас пополнение раздела полезных самоделок для дома: невскрываемый замок невидимка своими руками.

Вскрывать механический замок любой сложности воры научились давно. С кодовым замком сложнее, но способы обойти все его секреты находят.

Однако открыть замок можно, только если известно место расположения отпирающего устройства, например замочной скважины, кнопочного пульта двери и.т.д.

Понимая это, были разработаны замки- невидимки без замочной скважины и ключей, где отпирающие устройства выполнены в виде радио- брелков кодовых или инфракрасных, GPS радиотелефонов и др.

Казалось – бы, открыть такой замок невозможно. Однако открывают.

Например, сканируют код брелков специальными устройствами. Научились делать все, даже банкоматы обкрадывают, считывая код банковской карты.

Во всех этих системах общий недостаток: устройство (ключ, брелок и.др.) сосредоточено в одном месте, определив которое, вор вскрывает замок.

Подобрать ключ для него не проблема, подобрать код тоже, брелок можно сканировать.

Предлагаемый замок отличается от известных тем, что отпирающие элементы замка (в дальнейшем — ключи) разнесены, многократно дублированы и замок может быть открыт только при активации всех ключей.

Так как ключи могут быть разнесены на значительное расстояние, этот замок особенно удобен для дачных приусадебных участков, где чаще всего промышляют воры.

Один из ключей можно расположить, например, в отдельно стоящем туалете. Никому и в голову не придет, что, посетив туалет, человек открыл дом.

С трудом представляю, как можно открыть такой замок, не зная количества, принципа действия разнесенных ключей и их места расположения тем более что и сам замок с внешней стороны двери не виден.

Конструкция и принцип действия

Замок (рис.1) состоит из корпуса 1, в котором помещен электромотор 2 постоянного тока ДПР 42 12в. 2500 об/мин, который связан винтом 5 с ригелем 3.

Шаг резьбы винта 0,3…0,5 мм. При номинальном числе оборотов двигателя ригель перемещается на 20 мм. за одну – две секунды.

Замок закрывается и открывается просто щелчком.

На ригеле имеется кольцевая проточка, в которую при его перемещении западают шарики 8. Шарики служат передаточным звеном между ригелем и микропереключателями 6 и 7. Микропереключатели предназначены для остановки двигателя. Когда очередной шарик попадает в проточку, соответствующий переключатель выключает двигатель. Расстояние между выключателями определяет ход ригеля. Штифт 4 предотвращает вращение ригеля.

Рис.1

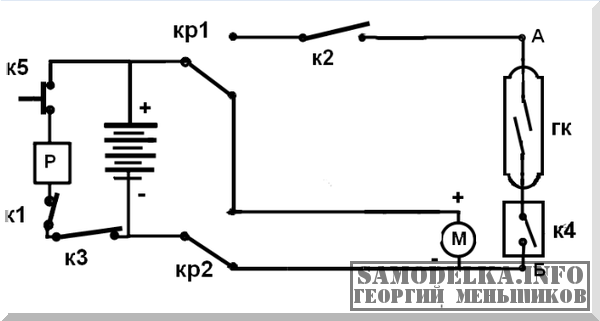

Управления замком показана на рис.2. Замок в открытом состоянии как на рисунке 1.

Обозначения: Р — реле 12в. с двумя перекидными контактами кР1 и кР2. Звонковая кнопка К5. Микровыключатели К2 и К3 работающие в противофазе. Когда один включен, второй выключен.

Электромотор М. Тумблер К4. Геркон ГК. Блокировочный контакт К1. схемы – 12в.

Закрытие замка

Чтобы закрыть замок надо плотно прикрыть дверь. При этом ранее разомкнутый, блокировочный контакт К1 замыкается (рис.3)

Рис.3

Контакт К1, это две металлические пластины, закрепленные на двери и одна замыкающая на косяке двери. (Рис.4).

Контакт предотвращает возможность закрытия замка с открытой или не плотно прикрытой . После закрытия двери нужно нажать кнопку К5, расположенную на наружной стороне двери. При этом срабатывает реле Р, перебрасывает контакты КР1 и КР2 в положение, показанное на рисунке 3 и включает двигатель М.

Через одну- две секунды двигатель переместит ригель, в положение, показанное на рисунке 5, и разомкнет контакт К3. Реле Р будет обесточено, контакты КР1 и КР2 займут нейтральное положение и отключат двигатель. Рис.6. Замок будет закрыт.

Рис. 5

После закрытия замка кнопка 5 отключена контактом К3. Любые манипуляции с этой кнопкой, что может заинтересовать вора, длительные нажатия или даже обрыв проводов не помешают открыть замок и устранить повреждения.

Рис.6

Открытие замка

Чтобы открыть замок, нужно соединить (закоротить) точки схемы А и Б (Рис.7).

Рис.7

Сделать можно это различными способами. Например, включить контакт тумблера К4 и поднести магнит к геркону ГК. (Рис.7).

Геркон можно спрятать под обшивкой двери. Или в качестве К4 использовать обычный осветительной . Если ввернуть лампу- цепь замкнется. Вариантов много. Здесь широкое поле для фантазии. Важно только одно. Надо разнести подальше ключи (последовательно соединенные элементы) и по возможности их замаскировать.

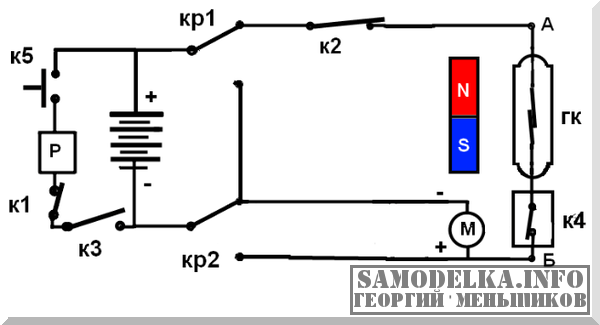

Фаза открытия замка показана на рисунке 7. После включения двигателя, переместившийся в открытое состояние ригель (Рис.1), разомкнет контакт К2 и отключит мотор.

Рис.8

Теперь можно открыть дверь, разомкнув контакт К1. Схема вернулась в начальное состояние (Рис.2).Прикрыв дверь и нажав К5, можно снова закрыть дверь по описанному выше алгоритму.

Примечание

Для правильной работы замка направление вращения двигателя должно быть согласовано с направлением резьбы винта 5. Для правой резьбы, в фазе открытия замка, двигатель должен вращаться против часовой стрелки, если смотреть на него со стороны вала.

Самодельный навесной замок внешне ничем особенным не отличается от тысяч своих собратьев, стерегущих кладовые и дачи, сараи и подсобки, магазины и склады. Кроме одной ошарашивающей детали: он открывается... отверткой.
Открыть мой замок не под силу даже профессионалу-взломщику, хотя ключом действительно является маленькая и тонкая, как вязальная спица, отвертка. Секрет ведь не в ключе, а в замке!»

Кто-то скажет: зачем самому изготавливать замок, когда проще купить готовый, заводской? Но даже к самому хорошему из них злоумышленники подбирают ключи, и даже секрет кодовых, с фиксированными промежуточными положениями механизма, разгадывают на слух и на ощупь. А зимой общая беда: механизмы заводских замков замерзают так, что требуется их отогревать.
Но ведь каждому хотелось бы иметь запирающее устройство, лишенное этих недостатков, к тому же самое «хитрое», не поддающееся никакой отмычке. Мною разработана целая серии таких висячих кодовых замков различного назначения. Их изюминкой является конструктивно гарантированная защищенность не только от подбора кода, но и от выворачивания дужки этих замков ломом.
Ниже приведены описание конструкции такого замка и технологические особенности изготовления его деталей и приспособлений. Я не боюсь их раскрывать, потому что условная секретность устройства с данными размерами и конструктивной схемой может иметь свыше четырех тысяч кодовых комбинаций.

Устройство самодельного замка

Замок имеет корпус, дужку, две втулки, стопорное кольцо и два штифта. Втулки фиксируются в корпусе выдвижной дужкой, входящей в полукруглые пазы втулок. В последних на резьбе вращаются штифты, перемещаясь по отверстиям в корпусе и выполняя роль запорных элементов. На цилиндрической поверхности штифтов также имеются полукруглые пазы, которые при определенном положении во втулках совпадают с глухим отверстием в корпусе под дужку замка - зто соответствует положению «открыто»: дужка свободно вставляется в корпус замка до упора. Если теперь ввести ключ-отвертку, то она попадает в шлиц штифта; при вращении штифт своей цилиндрической частью войдет в паз дужки и запрет ее. Кодом для открывания будут местоположение паза на штифте и число поворотов ключа. Для увеличения секретности замка служит второй штифт со своим кодом.

Механическая прочность такого узла на взлом несомненно намного выше, чем в большинстве конструкций, в которых дужка фиксируется ригелем малого сечения - наиболее слабой деталью. Не удастся подобрать код замка и «на ощупь», так как в момент открывания ключ находится в проточке дужки и не дает почувствовать - освободилась ли она от запирающих элементов?

Сквозное отверстие для длинного конца дужки рассверлено снизу под диаметр стопорного кольца, не позволяющего ей выходить из корпуса, что привело бы к нарушению сборки замка.

Изготовление самодельного замка

Предлагаемый замок, как уже отмечалось, не только особо прочный, но и тонкий механизм. Однако, поскольку мы ориентируемся не на заводское его изготовление, опустим на чертежах допуски и посадки: требуемая точность может быть достигнута за счет совместной обработки и подгонки деталей, вполне доступных для самой скромной мастерской домашнего мастера.

Вначале из круглого стального прутка диаметром 10 мм отрежем заготовку длиной 162 мм для дужки. На ней выполним фаску и две проточки, затем согнем дужку (любым рычагом с ушком или приваренной на конце гайкой).

Выточим две втулки (из бронзы) и два штифта (из стали), а также заготовку для корпуса замка (из дюралюминия, бронзы, латуни). В заготовке просверлим два отверстия диаметром 6 мм под втулки, зажав ее в патроне токарного станка с эксцентриситетом 5 мм. Затем, вставив втулки заподлицо, на расстоянии 8 мм от торца просверлим сквозное отверстие «С» диаметром 10 мм - для длинного конца дужки. Пометив втулки «правая» и «левая», извлечем их из корпуса.

Рис.1 Самодельный кодовый навесной замок:
1 - корпус (дюралюминий, бронза, латунь); 2 - дужка (сталь 40Х, пруток диаметром 10): 3 - втулки (бронза); 4 - кольцо стопорное (сталь, проволока диаметром 2,5); 5 -штифт (сталь 40Х, 2 шт.).

Далее вставим длинный конец дужки в заготовленное для него отверстие в корпусе, дав возможность короткому упереться в корпус; отметим это место (как центр глухого отверстия «Г») и, замерив расстояние «а», доведем его до 6 мм, стачивая короткий конец дужки.
Теперь ввернем штифты во втулки сначала до упора, а затем вывернем их на произвольное расстояние (но меньше, чем 4 мм) и вставим втулки в соответствующие отверстия корпуса согласно пометкам «левая» и «правая». Зафиксируем их введением длинного конца дужки в сквозное отверстие, после чего просверлим в корпусе параллельно ему ранее намеченное глухое отверстие «Г» диаметром 10 мм на глубину 21 мм. Для контроля введем в него короткий конец дужки и при необходимости доработаем.

Снова разберем все до деталей - предстоит пропилить ножовочным полотном (с сошлифованным разводом) шлицы на торцах резьбовых частей штифтов (под отвертку-ключ). Для удобства пользования начальное положение шлицов должно быть одинаковым. Опять соберем замок, но не вводя в корпус короткий конец дужки; совместим проточку на ее длинном конце с отверстиями втулок. Отверткой с диаметром стержня 3 мм через отверстия во втулках проверим свободу осевого перемещения штифтов; при необходимости штифты подшлифуем.

Рис.2. Разметка глухого отверстия.

1- корпус (сталь, шестигранник 46...65); 2 - винт М6 (2 шт.); 3 - шайба пружинная (2 шт.).

Последующие действия направлены непосредственно на создание секретного кода замка. Ввернем один из штифтов до упора, затем вывернем до совмещения его паза с отверстием в корпусе, считая при этом количество полуоборотов. Запишем полученное число - это и будет код данного штифта, соответствующий положению «открыто». Сделаем на торце корпуса (втулке) и отвертке-ключе метки для отпирания замка.

Для проверки повторим действия отверткой-ключом вслепую, отсчитывая про себя кодовое количество ее полуоборотов для данного штифта, и довернем при необходимости отвертку до совмещения меток.

Повторим полностью те же операции по созданию и проверке кода для второго штифта. После этого вынем дужку из корпуса и рассверлим сквозное отверстие снизу до диаметра 12 мм на глубину 10 мм.

Выполним на коротком конце дужки полукруглые пазы. Чтобы не одолела дужку ножовка злоумышленника, закалим ее, а при возможности оксидируем дужку и корпус от коррозии.

Теперь можно окончательно собрать замок и установить в выточку на длинном конце дужки проволочное стопорное кольцо, обточив его до свободного прохода в подготовленное отверстие.

При изготовлении нескольких таких замков целесообразно воспользоваться универсальным кондуктором-оправкой, исключающим разметку. В этом случае заготовку корпуса замка зажмем в кондукторе с помощью затяжных винтов Мб и установим в патрон токарного станка торцем «Б».

Самодельные гаражные замки имеют простую конструкцию и открываются специальным ключом. Ставятся они изнутри гаража, что делает устройства незаметными.

Такие замки изготавливаются по индивидуальным эскизам владельца гаража, к которым достаточно сложно подобрать отмычку, что можно сделать к стандартным моделям замков, приобретаемым в магазинах или на рынках. Какие бывают самодельные замки для гаража, рассматривается в этой статье.

Виды и особенности самодельных гаражных замков

Гараж предназначен для защиты транспортного средства от вредного воздействия внешних факторов и для того, чтобы уберечь его от угона. Дать полную гарантию безопасности автомобиля не может ни один гараж, но в значительной степени его сохранность зависит от прочности и надежности замка для ворот гаража.

Гаражные самодельные замки, как и большая часть устройств, могут быть нескольких видов.

Они могут быть:

• Навесными.
• Врезными
• Реечными (см. ).
• Накладными.
• Смешанными устройствами.

Одним из главных критериев, отличающих эти устройства, является метод их изготовления.

Они могут быть:

• Заводской продукцией.
• Замки самодельные для гаража.

Каждый вид имеет свои преимущества и недостатки.

Часто выбор изделия определяет его цена. При желании приобрести надежное и качественное заводское устройство, понадобится заплатить достаточно большие средства.

Это связано с тем, что замок будет не простой заводской штамповкой, а механизмом собранным профессионалом вручную. Существует ряд моментов, которые отличают заводские изделия от кустарных самоделок.

Основные из них: низкое качество и отсутствие надежности многих заводских конструкций. В любом случае за хорошие устройства придется заплатить достаточно большую сумму.

При изготовлении замка, от желания сэкономить, можно потерять в его качестве, что может отразиться на безопасности автомобиля.

Совет: К монтажу конструкции следует подходить очень ответственно. Нужно помнить основное правило: лучше защищает тот замок, которого не видно.

Принцип действия замков в зависимости от их вида

• Замок самодельный гаражный навесной.

Это наиболее распространенный вид изделий. Весь механизм такого устройства находится в подвесном корпусе.

Запирание производится с помощью дуги или штыря, который вставляется вовнутрь. Для работы конструкции, на запираемых створах нужен монтаж специальных проушин, куда вставляется дуга, с помощью которой происходит запирание.

Такой тип технического устройства имеет одно отрицательное качество, что ставит под сомнение его положительные свойства — его сравнительно легко можно открыть. Вешаются такие замки снаружи, поэтому злоумышленники имеют к нему доступ, а с помощью отмычки его можно открыть или просто сбить.

Совет: Замок такого типа следует применять лишь как дополнительную меру защиты, когда комбинируется использование нескольких вариантов устройств запирания.

• Замок для гаража самодельный реечный.

Это достаточно популярный вариант изготовления замков. Устанавливается изнутри , а процесс запирания осуществляется несколькими скользящими стержнями.

Открывается замок специальным индивидуальным ключом, который вставляется в скважину и при повороте вытягивает задвижки. Такой тип конструкции устройства несколько надежнее, но его можно взломать при перепиливании запирающих элементов или подобрав ключ.

• Замок врезной.

Его достаточно трудно установить, а надежность устройства сравнительно небольшая. Применять такую конструкцию можно только как дополнительную меру защиты.

Более простыми при самостоятельном изготовлении являются запоры для гаражей другого типа.

К ним относятся:

• Самодельный замок для гаража – вертушка, общий вид его показан на фото.

Так называется запираемая система, работающая по принципу засова. Вариант замка отличается достаточно простотой конструкцией, его легко можно изготовить самостоятельно.

Работает такое устройство по такому принципу:

1. изнутри на двух створках гаражных ворот, монтируются специальные проушины, которые могут быть металлическими или из деревянных брусьев;
2. в центре ворот, монтируется на сквозном болте засов-вертушка, приводимый в движение проворачиванием относительно центра;
3. в проушины должны попадать торцы вертушки, и таким образом надежно запирать створы изнутри.

В этом случае снаружи нет никаких элементов замка. Это самый надежный замок для гаража, взлом ворот становится почти невозможным.

• Шпингалет.

Это самый простой, достаточно надежный и эффективный самодельный вариант для запирания гаражных ворот, что позволяет применять его в большинстве случаев. Шпингалет — металлический штырь, передвигаемый внутри проушин.

Обычно он монтируется на внутренней стороне дверей гаража. Работает такое устройство по принципу задвижки.

• Запоры, устанавливаемые для распашных ворот.

Это запирающее приспособление является разновидностью шпингалета, с той разницей, что шпингалет, чаще всего, двигается в горизонтальном направлении и используется при одностворчатой конструкции ворот. Для распашных ворот запоры состоят из металлических стержней, передвигаемых вертикально внутри специальных проушин, установленных на створах.

Для осуществления запирания, в земле под стержнями делается пара отверстий глубиной примерно полметра.

Совет: Увеличить прочность и надежность конструкции следует установкой в эти отверстия металлических трубок, подходящего диаметра, которые затем бетонируются.

Такого типа запоры имеют основной недостаток – они закрываются изнутри, что требует установки дополнительной двери. Их можно использовать, если гараж встроен в здание дома или во дворе усадьбы.

Как изготовить простой гаражный замок

Инструкция по изготовлению простого накладного замка с задвижкой, которая приводится в движение специальным индивидуальным самодельным ключом, состоит из следующего:

• Изготовление основы замка. Это металлическая пластина толщиной примерно три миллиметра, с диаметром 10 миллиметров.
• Из такого же металла вырезаются две накладки:

1. шириной — 22 миллиметра;
2. длиной – 120 миллиметров.

• Накладки загибаются в тисках по эскизам.
• Изготавливается задвижка.
• Готовится направляющая трубка с наружным диаметром примерно 10 миллиметров для ключа замка. Длина ее зависит от толщины ворот. Один конец трубки срезается под углом 60 градусов, как показано на рисунке 4.
• Сборка конструкции начинается с приварки накладок к краям основания

Совет: При деформации деталей после сварки их необходимо выправить. Небольшие искривления устранятся при монтаже замка на ворота.

• В углах пластины сверлятся четыре отверстия для фиксации замка к двери.
• Направляющая трубка вставляется в отверстие пластины диаметром 10 миллиметров, скос — к накладкам.
• Аккуратно приваривается трубка к основе, при этом необходимо соблюдать взаимную перпендикулярность.
• Вставляется задвижка в накладки, посередине между ними.
• В задвижку ввинчиваются два винта диаметром М4, длиной около восьми миллиметров. Эти винты являются ограничителями хода задвижки, желательно под их головки поставить пружинные шайбы.

Ключ подбирается из круга диаметром 8 миллиметров, длина его 150 миллиметров.

• Один конец его, примерно 25 миллиметров длиной, загибается под углом 90 градусов.

• С другой стороны формируется пропил под углом 60 градусов.
• Сверлится отверстие в зоне пропила.
• Изготавливается бородка по рисунку 7.
• Ключ собирается по рисунку 8.

Секретность замка обеспечивается сверлением отверстий под ключ в задвижке ниже или выше, интервал при этом может быть один миллиметр, что обеспечит замку большое число вариантов «секретности». Для этих целей можно менять размер 12 по рисунку 5 в допустимых пределах.

Как изготовить гаражный замок своими руками более подробно показано на видео. Качественный замок в гараже – гарантия безопасности автомобиля.
