Правильный руль не бывает круглым. А еще он не бывает тонким. И уж тем более без деревянных или карбоновых накладок и анатомических шишек обтянутых перфорированной кожей. Так считают многие владельцы тюнингованных автомобилей. А от себя добавлю, что хорошему рулю полезно иметь сертифицированную конструкцию с аэрбэгом. А значит, правильный руль можно получить путем тюнинга заводского руля.

Разные специалисты практикуют различные способы изготовления вставок и анатомии на руле. Я предлагаю использовать матричную технологию по пластилиновой модели. Преимущество пластилина в оперативности поиска формы модели. Преимущество матрицы в возможности повторного использования при изготовлении такого же руля или фрагментов корок для рулей других размеров.

Средняя часть руля не требует вмешательства тюнингера- аэрбэг должен исправно работать. Модернизации может быть подвергнут только обод и частично спицы.

01. Дизайн обода можно попытаться просто скопировать с уже существующего руля, но можно пофантазировать с формой самому. Самый простой способ представить себе желанную баранку это подрисовать свои контуры на изображении руля- донора. Но, на мой взгляд, не стоит надолго задерживаться на бумаге, потому что требования эргономики и конструкция руля могут разрушить ваши безудержные фантазии.

02. Особенно приятно улучшать дорогой руль престижного автомобиля, хотя пробовать свои силы стоит на чем-нибудь попроще.

03. Большинство рулей современных автомобилей обтянуты кожей, которую я снимаю в первую очередь. Под кожей открывается мягкая резиновая оболочка обода.

04. Если мы задумали изменить внешний контур руля, то нам придется срезать лишнюю резину с каркаса обода. Но не стоит увлекаться очисткой каркаса от резины, лучше оставить ее в местах где она не мешает изменению формы.

05. А теперь, в свободной манере пробуем поискать правильные пропорции и удобные для руки конфигурации формы на руле из пластилина. Сравним полученный из пластилина эргономичный слепок руки с первоначальным рисунком руля. Переносим характерные шишки, вмятины и разъемы с рисунка на пластилин и снова «прокачиваем” удобство руля по руке.

06.Приблизительно слепленную форму руля начинаем детально прорабатывать с одной из сторон. При этом вечный спор, что главнее пластилин или шпаклевка я разрешаю в пользу шпаклевки. Это значит, что я не стану полировать пластилин до зеркального блеска для съема почти чистовой матрицы, а доработаю оставленные на пластилине неровности на уже готовом руле шпаклевкой. Но на пластилине нам необходимо обозначить линиями щели для заделки кожи,а заостренными ребрами переломы пластики формы. С законченного пластилина одной половины руля снимаем шаблоны из плотного картона.

07. Переносим контуры, линии щелей и ребра формы через шаблоны на пластилин другой стороны руля. Боковую толщину баранки можно контролировать штангенциркулем, сравнивая соответствующие места справа и слева.

08. И вот форма простроена, но не торопитесь выбрасывать шаблоны контуров. С их помощью нам нужно изготовить опалубку для формования фланцев разъема полуформ матрицы.

Как любой замкнутый объем, цельный руль можно получить склеивая между собой верхнюю и нижнюю корочки формы. Для изготовления этих половинок из стеклопластика мы должны сначала изготовить матрицу- слепок с пластилиновой модели. Разъем по фланцам поделит матрицу руля на две отдельные половины, в которых несложно изготовить верхнюю и нижнюю корки самих деталей руля.

09. Опалубка фланцев должна быть установлена строго в плоскости самого широкого продольного сечения руля. Картонную пластину опалубки я обычно фиксирую кусочками пластилина с обратной стороны.

10. Работа со стеклопластиком, и в частности контактное формование пропитанного полиэфирной смолой стекловолокна представляет практически безграничные возможности для изготовления объемных форм. Материал в жидком состоянии свободно обволакивает поверхности любой кривизны и конфигурации. А затвердевший композит может полноценно использоваться по назначению. При формовании черновых матриц я обычно не использую гелькоуты (специальная густая смола для рабочей поверхности) и дорогие матричные смолы. Но, признаюсь, что иногда «злоупотребляю” загустителем- аэросилом (стеклянная пудра). Моя сравнительно густая смола хорошо забивает неровности модели и заполняет острые углы на форме. Но на качество формовки влияет и армирующий материал. Первые пару слоев, особенно на сложной поверхности, я застилаю стекломатом марки 150 или 300. Не советую накладывать сразу много слоев- это неизбежно приведет к деформациям стеклопластика. Уже спустя час или полтора смола становится твердой, но процесс полимеризации еще продолжается.

11. А пока первая формовка будет полимеризоваться, я переворачиваю руль и убираю картонную опалубку. Для того, чтобы смола не приклеилась к опалубке я предварительно намазал ее разделяющим составом на основе воска (тефлоновая авто плироль).

12. Когда под рукой нет разделителя, а время не терпит, я заклеиваю поверхность контакта малярным скотчем. Он легко снимается с отвердевшей полиэфирки. Так и в этот раз я закрыл фланец.

13.Нижняя сторона модели также накрывается одним слоем стеклопластика. После того, как смола «встала”, то есть сначала из жидкого перешла в желеобразное, а затем и твердое состояние, я снова переворачиваю руль. На лицевую сторону модели накладываю слой толстого стекломата марки 600, предварительно зачистив предыдущий слой пластика наждачной бумагой. Так, попеременно накладывая слои наращиваю толщину корки матрицы до 2-2,5 мм (что соответствует 1 слою стекломата марки 300 и 2 слоя марки 600).

14. Полностью склеенная матрица выдерживается примерно в течении суток, хотя в условиях постоянной спешки вечером заформованная матрица уже наутро идет в работу.

15. Податливый и мягкий в жидком состоянии стеклопластик затвердев проявляет свое коварство. Глядя на его леденцовую поверхность хочется провести по нему рукой. Но невидимые, торчащие стеклянные иглы могут сильно поранить руку. Поэтому в первую очередь я слегка зачищаю поверхность матрицы наждачной бумагой. Лохматую, колючую кромку матрицы надо подрезать, оставляя фланец шириной 25-30 мм. На расстоянии 10 мм от края модели необходимо просверлить во фланцах монтажные отверстия под саморезы. В таком виде матрица готова к съему.

16. Лезвием ножа или тонкой стальной линейкой разъединяем фланцы по всему контуру. Затем расширяем образовавшуюся щель между фланцами и разнимаем полуформы матрицы. Тонкий слой пластилина модели во время съема матрицы разрушается, частично оставаясь в полуформах.

17. Остатки пластилина легко удаляются из матрицы. Затем внутреннюю поверхность можно протереть керосином. Контуры фланцев я зачищаю наждачной бумагой. На рабочей поверхности очищенной матрицы хорошо заметны дефекты недоработок пластилиновой модели, которые я исправляю той же наждачной бумагой.
Даже по этой черновой матрице можно изготовить несколько десятков рулей. Только кто же вам даст столько одинаковых рулей для тюнинга? А вот эксклюзивные работы с пластилином и стеклопластиком пользуются большим спросом.

Часть вторая:

Черновая матрица, сделанная с использованием обычной полиэфирной смолы (в отличие от чистовой из матричной смолы) имеет значительные усадки и утяжки, приводящие к искажению первоначальной формы. Причем, чем меньше и сложнее деталь, тем заметнее деформации. Особенно сильные уводы происходят в углах, как в нашем случае по всей дуге сечения полуформы.

Так, что в самих деталях руля к моменту их полной полимеризации накапливаются видимые несовпадения одной полуформы относительно другой по контуру. Но, на то она и черновая матрица, чтобы только помочь нам перевести пластилиновую идею в стеклопластиковую заготовку будущей формы, или послужить временной (недорогой) оснасткой для изучения спроса на новое изделие.

01. Прежде чем начать изготовление половинок руля, я готовлю под оклейку сам руль. Постепенно срезая лишнюю резину с обода и спиц вкладываю руль в полуформы матрицы. При этом стараюсь оставлять как можно меньше пространства между ободом и поверхностью матрицы для склейки.

02. Выклеить корки руля можно за один заход, сразу проложив два слоя стекломата марки 300. Главное, постараться формовать «сухо”, т.е. убирать лишнюю смолу отжатой кистью. Перед клейкой рабочая поверхность матрицы должна быть покрыта разделителем.

03.Деталь толщиной в два слоя тонкого стекломата получается хрупкой, поэтому вынимать ее из матрицы надо с осторожностью. Я нажимаю на торчащие по краям матрицы кромки стеклопластика навстречу друг другу и аккуратно вытягиваю корку.

04.Неровные кромки вынутых деталей надо подрезать по отпечатку, оставленному на детали краями матрицы. Для обрезки можно использовать электроинструмент, а можно отпилить полотном ножовки по металлу.

05. Обработанные корки я примеряю к рулю одновременно подрезая, если это необходимо, резину руля. Для лучшего прилегания деталей, внутреннюю поверхность стеклопластика стоит зачистить грубой наждачной бумагой, убирая торчащие иглы стекловолокна и наплывы смолы.

06. Постепенно дорабатывая кромки деталей и обод, я подгоняю половинки друг к другу на руле. Хорошо совмещенные и свободно сидящие на руле корочки готовы к склейке.

07. Склеить полуформы можно двумя способами. Обычно, склеиваемые детали вставляются в матрицу, которая в собранном состоянии совмещает их и прижимает к ободу. Но я решил собрать руль без использования матрицы. Мне хотелось проконтролировать точность совмещения деталей и качество заполнения склеивающим материалом всего пространства внутри руля и на швах. В качестве склейки я использую смесь из полиэфирной смолы, аэросила (стеклянная пудра) и стекловолокна. Получается каша похожая на стеклонаполненную шпаклевку, только время отвердения у нее значительно больше. Этим составом я заполняю половинки руля и сдавливаю их на ободе. Лишнюю кашу, выдавленную из швов удаляю и фиксирую полуформы малярным скотчем. Сильно деформированные места корок корректирую при помощи струбцин.

08. Нагрев детали указывает на интенсивно протекающую реакцию полимеризации. Через полтора- два часа после начала склеивания я снимаю скотч и убираю остатки смолы. После этого поверхность руля можно обрабатывать.

09.На любой детали вынутой из матрицы остаются следы разделительного слоя. Поэтому первым делом я очищаю наждачной бумагой весь стеклопластик от остатков разделителя.

10. Традиционно, тюнингованный руль облицовывают углетканью (карбоном), шпоном дерева и натуральной кожей. Твердые материалы с лакированной поверхностью располагают на верхнем и нижнем секторах обода, а боковые со спицами фрагменты руля обтягивают кожей. Так мы и планировали вначале сделать на нашем руле. Но после того как подержали в руках уже почти готовую баранку нам стало ясно, что экстремальный дизайн формы требует необычной отделки. И было принято решение все сделать наоборот, т. е. сверху и снизу кожа, с боков- шпон.

11. Для большего комфорта под кожу можно наклеивать тонкий слой пористой резины (что сильно увеличивает стоимость работ). Приблизительный кусок чуть большего размера чем необходимо приклеиваем на стеклопластиковый обод руля.

12. Резина плотно обтягивает обод. В местах кожаных вставок под ладони тоже наклеиваются пятна резины, вырезанные по одному шаблону. Все фрагменты резины выравниваются наждачной бумагой, а дефекты заделываются смешанной с клеем резиновой крошкой. Контуры подрезаются по шаблонам.

13. Когда мы планируем отделку руля, необходимо задать правильное соотношение размеров обода на стыках разных материалов. Так, например, толщина шпона с лаком (до 2 мм) равна толщине кожи с клеем. Это значит, что обод нашего руля должен иметь одинаковое сечение на стыках. А наклеенная под кожу резина образовала ступеньку высотой 2 мм на ободе. Поэтому придется выравнивать обод на стыках шпаклевкой. Для того, чтобы не испортить шпаклевкой края резиновых наклеек, их надо замаскировать малярным скотчем. С этой же целью я приклеиваю по контуру резины тонкую пластилиновую полоску, которая станет щелью для заделки кожи.

14. «Волосатая” шпаклевка- незаменимый материал в работе макетчика. Эта шпаклевка изготовлена на основе полиэфирной смолы и хорошо сращивается с нашим полиэфирным стеклопластиком. Я знаю также, что многие мастера делают тюнинг руля целиком из шпаклевки. Постепенно накладывая и сошкуривая шпаклевку, рулю придается нужная форма.

15. На окончательно простроенной поверхности руля я размечаю линии щелей для заделки кожи. Пропилы на ободе удобнее всего делать полотном ножовки по металлу. Глубина щели должна быть не менее 3-4 мм, а ширина до 2 мм. Пропилы, сделанные полотном выравниваю наждачной бумагой. Щели вставок под ладони были намечены пластилиновыми полосками. После удаления пластилина канавки выравниваются шпаклевкой и наждачной бумагой. Очень удобно прокладывать щели «бор машинкой”.

16. Последний штрих- установка и подгонка крышки аэрбэга. Главное, правильно рассчитать зазоры. Дело в том, что подвижная крышка не должна тереться о края спиц. К тому же, надо оставить место для толщины кожи или алькантары, которой будет обтягиваться крышка аэрбэга. Для точности подгонки, я вставляю кусочки кожи в зазор и «прокачиваю” нужное место. Для подгонки зазоров используются все те же средства- шпаклевка и наждачная бумага. Законченный стеклопластик я обливаю грунтовкой, чтобы проявилась форма целиком, ведь на пятнистой от шпаклевки поверхности трудно разглядеть дефекты.

На этом работа макетчика заканчивается и изделие отправляется к другим специалистам. Сначала, один мастер наклеит шпон и покроет его лаком, затем другой мастер обтянет кожей. От квалификации отделочников будет зависеть конечный результат, но основу- саму форму с ее эргономикой, пластикой, пропорциями закладывает мастер макетирования. Вот почему базовой специализацией в изготовлении нестандартных изделий всегда было макетное производство.

Проблемы при регистрации на сайте? НАЖМИТЕ СЮДА ! Не проходите мимо весьма интересного раздела нашего сайта - проекты посетителей . Там вы всегда найдете свежие новости, анекдоты, прогноз погоды (в ADSL-газете), телепрограмму эфирных и ADSL-TV каналов , самые свежие и интересные новости из мира высоких технологий , самые оригинальные и удивительные картинки из интернета , большой архив журналов за последние годы, аппетитные рецепты в картинках , информативные . Раздел обновляется ежедневно. Всегда свежие версии самых лучших бесплатных программ для повседневного использования в разделе Необходимые программы . Там практически все, что требуется для повседневной работы. Начните постепенно отказываться от пиратских версий в пользу более удобных и функциональных бесплатных аналогов. Если Вы все еще не пользуетесь нашим чатом , весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта. Продолжает работать раздел Обновления антивирусов - всегда актуальные бесплатные обновления для Dr Web и NOD. Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Руль и педали для компьютера своими руками

Как Вы наверное знаете, играть в различные автомобильные симуляторы с помощью руля и педалей намного удобнее и реалистичнее чем на клавиатуре. Устройство руля дает возможность выставить определенный угол поворота, что позволяет плавно повернуть руль насколько это требуется, чтобы точно вписаться в поворот. Газ и тормоз тоже нуждаются в плавном управлении, поэтому педали являются обязательным дополнением к рулю. При нажатии, они позволяют придерживаться определенной скорости на трассе.

Если Вы не хотите тратить лишние деньги на покупку заводского руля, предлагаю делать простенький руль с педалями и коробкой переключения скоростей самому, тем более что их без труда можно изготовить в домашних условиях, не обладая специальными навыками. К тому же сломать его будет не так жалко. Конечно, это далеко от заводской модели руля, оснащенного всеми наваротами, но для того, чтобы почувствовать себя гонщиком и получить удовольствие от игры, вполне сгодится.

Рулевой модуль

Схема самодельного рулевого модуля

Сама конструкция руля очень проста, и при наличии необходимых инструментов и материалов, смастерить в домашних условиях рулевой модуль совсем несложно.

Пробуйте сначала спланировать то, что вы собираетесь сделать, набросав простые эскизы. Это не обязательно должны быть шедевры, обычное размышление или идеи. Удивительно, как часто вы можете обнаружить ошибки в ваших размышлениях прежде, чем они станут реальными. Это сохранит вам впоследствии много времени.

На рисунках cверху показаны общие планы модуля: сверху, спереди и сбоку. Основа планшета делается из толстой фанеры для придания прочности конструкции.
В качестве рулевого вала использован длинный болт диаметром 12мм. Руль и два подшипника с внутренним диаметром 12мм закреплены на нем при помощи гаек. U-образные металлические фиксаторы прижимают вал с подшипниками к деревянным опорам. Ограничитель удерживает вал от проворачивания в центральном положении. Он необходим, чтобы резким движением не повредить переменный резистор.
Резистор (потенциометр) крепится к основанию через простой стальной уголок и соединяется с валом напрямую при помощи отрезка резинового шланга. Для удобства соединения на ось резистора надета маленькая пластмассовая ручка по диаметру совпадающая с диаметром рулевого вала. Вы должны добиться того, чтобы центры вращения руля и вала строго совпадали.

Изготовление руля из дерева

Для начала, вы должны спроектировать ваш руль. Затем, вооружившись линейкой и циркулем, нарисуйте подробный чертеж руля. Форма в месте охвата пальцами особенно важна, поэтому необходимо найти максимально удобное положение для рук. Помните, если вы энергичный гонщик, то вы будете проводить долгие часы сжимая это колесо в своих руках.
Изготовление руля для автосимулятора не столь трудно, как вы могли бы подумать. Его можно сделать из одного или нескольких слоев фонеры, склеивая их между собой. Выпилить лобзиком, зачистить острые края наждачкой и покрыть несколькими слоями черной краски, промежуточно шлифуя каждый слой.

Затем необходимо будет изготовить ступицу для задней части руля. Это не что иное, как квадратный или круглый блок древесины, который обеспечивает расстояние между колесом и передней панелью, а также придает дополнительную прочность. Жестко зафиксируйте ступицу к задней части руля мебельным клеем или прикрутите шурупами. Просверлите в центре 12мм отверстие для рулевого вала (прямо! предпочтительно на сверлильном станке) и руль можно красить.

Возвратный механизм руля

От руля, прежде всего, требуется хорошее возвращающее усилие, которое при поворотах, будет возвращать руль в исходную позицию. Данный метод центрирования состоит в том, чтобы просверлить горизонтальное отверстие сквозь рулевой вал и вставить туда 5мм болт с отрезанной головкой. Сточите концы этого болта с обеих сторон напильником и просверлите в получившихся площадках отверстия. Они позволят закрепить в этом месте пружины. Рулевой вал тоже необходимо сточить с двух сторон для хорошей фиксации гаек.

Затем закрутите болт в просверленное отверстие на оси и сильно затяните с двух сторон гайками. Другой конец пружины цепляется к стальному L-кронштейну. Когда руль поворачивается, пружины растягиваются, при отпускании руля, пружины возвращаются в исходное положение и возвращают вал назад в среднюю позицию. Можно регулировать силу возврата руля, натягивая или ослабляя пружины.

Крепление руля к столу

Немаловажный фактор при изготовлении руля – система крепления к столу. Эта система фиксации обеспечивает быструю установку и снятие рулевого модуля, при достаточно жесткой фиксации.

Из стальной пластины выгибаем П-кронштейн и сверлим 4 отверстия для саморезов, как показано на рисунке. После выпиливания из твердой древесины специальной прижимной лапки, необходимо просверлить в ней посередине 8мм отверстие для 5мм болта. Затем, прикрутите лапку к П-кронштейну саморезами, чтобы лапка в нем двигалась свободно. Расстояние от основания модуля до лапки должна быть примерно равной толщине стола, к которому вы собираетесь его устанавливать.

Просверлите отверстие через основание рулевого модуля и плотно вставьте в это отверстие T-образную втулку с резьбой или резьбовую вставку, в которую можно вкрутить 5мм болт. Затем прикрутите П-кронштейн к деревянному основанию модуля двумя саморезами, пропустите болт с поворотной ручкой в отверстие лапки и вверните в Т-втулку. Удостоверьтесь, что лапка свободно отходить вниз при ослаблении зажима. Для меньшего скольжения, можно приклеить на край лапки отрезок тонкой резины.

Конструирование педалей

Конструирование самодельных педалей

Все, кто любит погонять в автосимуляторах, знает насколько важно иметь кроме руля еще и педали. Они позволяют освободить одну руку и дают работу ногам, повышая реалистичность управления и одновременно упрощая выполнение некоторых маневров.

Данная конструкция являеться очень надежной и простой в изготовлении. Основание и педали делаются из фанеры и крепятся друг к другу с помощью отрезков мебельных петель. В основании под педалями просверливается отверстие (примерно 10мм) для свободного хода рычага.

Рычаг делается из металлического прута и сгибается в одну сторону с обеих сторон, как видно на рисунке. Закрепить его к педали можно согнутым в U-образную форму небольшим гвоздем.

Пружины необходимы для возврата педалей в исходное положение и должны обеспечивать усиленное нажатие. Крепить их не обязательно, т.к. они будут зажаты между педалями и основанием.

Переменные резисторы (100k) крепятся к основанию через L-кронштейны на обратной стороне основании. На вал резистора вставляется рукоятка. Делается она из дерева или пластмассы. Используйте любой материал, которым располагаете. В рукоятке просверливаются два отверстия. В одно плотно вставляется вал резистора, а в другое рычаг, так чтобы он свободно крутился. Рукоятка еще будет являться ограничителем обратного хода, так что сделайте ее покрепче.

Как видно на рисунке, педали связаны с резистором через рычаг. Когда педаль нажимается, рычаг проходит через отверстие в основании и перемещает рукоятку вниз. При этом увеличивается сопротивление резистора. С помощью пружин педали возвращаются в исходную позицию.

Таким же способом в педальный блок можно дополнительно добавить педаль сцепления, если ваш автосимулятор полноценно поддерживает три педали.

Переключение передач

Механизм переключения передач

Почти все современные автосимуляторы поддерживают «прямое» переключение передач: игрок, как в обычной механической коробке, переводит рычаг на нужную передачу. Для этого, в компьютерных рулях высокого класса делают рычаг прямого переключения на 6-7 передач. В данной статье я расскажу вам, как сделать семиступенчатый шифтер, выполненный в виде отдельного блока, закрепляемый в любом удобном месте отдельно от руля. Это будет устройство с «прямым» рычагом переключения передач на 6 скоростей (не считая заднего хода), имитирующее обычную механическую коробку передач.

Главный механизм делается по принципу обычного джойстика и позволяет рычагу наклоняться по оси X и Y.

Формы для механизма можно сделать из 1мм стали. Согнуть, как показано на рисунке, и соединить между собой через отверстия втулкой.
Сам рычаг делается из обычного стального стержня (примерно 8мм). В нижней части рычага просверливается отверстие и через механизм в него вставляется втулка. Это будет центр вращения рычага по оси Y, который непосредственно нажимает на кнопки.

Чуть выше оси рычага, не до конца просверливается отверстие. В него вставляется пружинка и маленький шарик от подшипника, совпадающий по диаметру с отверстием. Дополнительно к этому на верхней части механизма просверливаются два отверстия. Шарик попадает в эти отверстия и не дает рычагу свободно отходить от кнопки, оставляя ее включенной.

Это нужно для того, чтобы фиксировать нажатую кнопку, т.к. при отпускании кнопки, во многих симуляторах автоматически включается нейтралка.

Во избежание повреждения кнопок от удара рычагом во время нажатия, кнопки крепятся на пластины пружинной стали, которая непосредственно крепится к основанию. Рычаг давит на кнопку, которая после включения, через пластину будет отгибаться в обратном направлении. Пластины такой стали можно достать из ненужных VHD видеокассет.

Пластина с направляющими пазами для передач выпиливается из алюминия и крепится сверху на конструкцию. На концах каждой направляющей, с нижней стороны, крепятся 7 пластин с кнопками.

Сразу становится ясно, что 4 кнопок, доступных с Геймпорта будет недостаточно, поэтому необходимо найти способ для получения 7 независимых кнопок. Самым простым вариантом было бы, если электроникой выступал старый USB джойстик или геймпад. На нём обычно достаточно кнопок и не надо мучиться с пайкой нового девайса.

Есть еще способ подключить устройство к Геймпорту, спаяв небольшую плату. Как видно на рисунке ниже, соединив 4 кнопки с Геймпорта с помощью диодов вместе, можно получить конфигурацию с 7-ю кнопками и одним POV.

По поводу работоспособности данной схемы ничего не могу сказать, потому, как сам ее не использовал. Вполне возможно для распознавания ее операционной системой, потребуется специальные драйверы.

Для переключения скоростей можно еще сделать подрулевые шифтеры, как на некоторых спортивных автомобилях и в «Формуле-1». Рычаги расположены на задней стороне руля и могут использоваться пальцами, позволяя не терять контакт с коробкой передач при повороте руля. Это устройство поддерживается всеми играми, так как для его работы достаточно двух кнопок.

Слева изображена простая схема, которая показывает основное расположение рычагов управления. Рычаг может быть сделан из дерева, металла, пластмассы, или чего бы то ни было. На конце рычага просверливаются два отверстия для шурупов, на которых он будет держаться. Шурупы должны быть подходящей длины, чтобы они не прижимали слишком сильно и не стесняли движение рычага. Две пружины необходимы для фиксации рычагов в нейтральном положении. Чтобы закрепить кнопки, можно их приклеить к основанию руля в нужном месте.
Выбрав место на задней стороне руля для крепления рычагов, убедитесь, что они не будут мешать управлению. При необходимости можете придумать им свою удобную форму.

Электрическая схема

Электрическая схема подключения к Геймпорту

Для подключения руля и педалей, необходимо чтобы на компьютере была установлена звуковая карта с GAME/MIDI портом, к которому подключаются игровые устройства (джойстики, геймпады, рули), либо геймпорт может быть встроен в материнскую плату системного блока.

Схема руля ничем не отличается от схемы обыкновенного джойстика и не требует никаких драйверов и специальных программ. Геймпорт поддерживает 4 переменных сопротивления (резисторы 100к) и 4 мгновенных кнопки, которые включены, пока нажаты.

Чтобы компьютер определил игровое устройство, к геймпорту достаточно подключить два сопротивления на ось X и Y. В нашем случае это переменные резисторы руля ось X(3) и педали газа ось Y(6). Для педали тормоза используется ось X1(11). А оставшуюся ось Y1(13) можно использовать для педали сцепления.

Резисторы должны быть линейными (не от регуляторов громкости!) от 50к до 200к (лучше взять 100к). Красный провод (+5V) всегда идет на средний контакт резистора, а вот ось (3, 6, 11 контакты) может быть подключен на любой из боковых, в зависимости от того, как установлен резистор. Если при повороте руля влево курсор идет вправо, просто надо поменять местами внешние контакты резистора. То же самое и с педалями.

Стандартный штекер джойстика с 15 иголками можно купить в любом электронном магазине или на радиорынке.
Резисторы лучше сразу выбрать из дорогих, они будут подолговечнее. Дешевые начнут уже через пару месяцев "шуметь" (руль будет дергаться). В этом случае может помочь их чистка и смазка (например WD40).
Провод лучше взять экранированный 10 жильный.

Калибровка руля

Прежде, чем подключить руль и педали к компьютеру, необходимо откалибровать резисторы. Для более точной регулировки, вам потребуется специальный измерительный прибор. Рулевой резистор нужно выставить в центральное положение. Если вы используете резистор 100к, то можно измерить прибором сопротивление между двумя соседними контактами и настроить на 50к. Главное, чтобы при юстировке, центр руля совпадал с серединой хода резистора. Ну и чтобы не заканчивалось рабочая область резистора на краях хода руля. Резистор педали газа и тормоза можно установить на минимальное сопротивление (0к). Если все сделано правильно, то сопротивление резистора должно увеличиться, если нажать на педаль. Если это не случится, тогда надо поменять местами внешние контакты резистора.

Внимание! Запрещается подключать/отключать джойстик при включенном компьютере! Это может привести к выходу из строя звуковой карты или материнской платы вашего компьютера!

Перед соединением с компьютером, необходимо проверить проводку руля и педалей, чтобы не было замыкания контакта +5v (1, 8, 9) и землей (4, 5), иначе геймпорт может сгореть.

Подключаем штекер к звуковой карте. В панели управления выберите "Игровые устройства" затем кнопку "Добавить". В меню выберите – "джойстик 2 оси 2 кнопки" и нажмите "ОК". Если все было сделано правильно, то поле "состояние" должно измениться на "ОК". После этого нам необходимо откалибровать игровой планшет. В "Свойствах" нажмите на закладку "Настройка", затем на кнопку "Откалибровать" и следуйте указаниям. При калибровке рекомендую дополнительно применнить программу DXTweak2 . Критерий настройки - плавное перемещение во всем диапазоне вращения соответствующей оси без "свала" курсора на краях диапазона.
Все, загружайте ваш любимый автосимулятор , выберите в настройках свое устройство, настройте его и получайте удовольствие!

Для большей долговечности, вместо переменных резисторов можно поставить оптическую пару (светодиод + фотодиод). Трущихся деталей в таком устройстве нет, и следовательно практически отсутствует износ. Оптопары можно достать из старой компьютерной мышки. На среднюю ножку фотодиода припаивается +5В, вывод соответственной оси на любую из крайних ножек. Сопротивление R 100 Ом ограничивает ток через светодиод.

Лучшие современные Автосимуляторы

Need for Speed SHIFT

Need for Speed SHIFT - новый симулятор гонок. Он сочетает в себе не только реалистичную физику, прекрасно смоделированные модели автомобилей и разнообразные трассы, но также предлагает игрокам максимально правдивый опыт вождения гоночных автомобилей. NFS SHIFT ставит во главу угла зрелищный и беспрецедентный реализм. Здесь вы не просто видите автомобиль и трассу, но чувствуете каждый поворот, каждую горку и каждый камешек под колесом. Вас слегка кренит на поворотах, подбрасывает на пригорках и безжалостно трясет, переворачивает и мотает в авариях. Столкнувшись с другим автомобилем или статичным препятствием, вы действительно почувствуете себя участником серьезной аварии. Сложное сочетание звуковых и визуальных эффектов создает потрясающую иллюзию присутствия. Вы можете сесть за руль 70 фотореалистичных автомобилей, скрупулезно скопированных с реально существующих машин.
Need for Speed SHIFT выводит реализм в автомобильных симуляторах на принципиально новый уровень.

В GTR2 предусмотрен обсчет огромного количества параметров автомобиля, благодаря чему управление максимально приближено к реальному. Физика реальна до мелочей - как и положено в современном симуляторе, чувствуется всё - неровности покрытия, разница в сцеплении на асфальте и поребриках, температура шин. Торможение и разгон представляют реальную проблему, заставляя активно и тонко работать газом и тормозом. Огромный плюс игры в том, что в нее включена серьезная школа вождения, состоящая из двух частей, в первой из которой нас учат тормозить, разгоняться и правильно проходить повороты и их связки, а во второй - дают возможность выучить все доступные в игре трассы последовательно, участок за участком. Набор автомобилей максимально широк. В игре используются 144 автомобиля, воссозданных по реальным чертежам и данным телеметрии. Поведение разных машин адекватно различается. Заезды проходят на 34 трассах с фотореалистичным окружением, которые создавались с помощью данных GPS и CAD. Звук в игре предельно информативен и дает четкое представление о поведении колес.

Live for Speed

Live for Speed - серьезный гоночный автосимулятор. Главной отличительно чертой LFS является ее высокий уровень реалистичность. Никаких аркадных режимов и помощи в управлении. Реализованы самые важные атрибуты автогонок, в частности настройка различных узлов, расход топлива, температура и износ покрышек, асфальтовые и грунтовые трассы, что влияет на поведение автомобиля и его характеристики. Такое преимущество достигается благодаря моделированию моделей автомобилей по правилам механики. В LFS детально разработана подвеска, ее рычаги ломаются от ударов. Сами автомобили в LFS так же получают повреждения, которые моделируются в процессе контакта автомобиля с препятствием. Вы можете соревноваться с компьютерными оппонентами или с реальными гонщиками со всего мира. Причем у игры самый лучший на сегодняшний день сетевой код. Вы можете играть даже на модеме, и вести плотную, даже контактную, борьбу с более чем 20-ю гонщиками одновременно. LFS получилась весьма успешным автосимулятором, с отличными характеристиками и отличным набором возможностей, не смотря на низкие системные требования к компьютеру.

rFactor

rFactor - очередной претендент на звание современного симулятора. Изначально в игре доступны лишь несколько вымышленных автомобилей и трасс, но вместе с игрой мы получаем редактор, позволяющий изменить большую часть игры под свои нужды, либо же подключиться к интернету и скачать творения других игроков. Именно благодаря стараниям игроков, движок rFactor до сих пор смотрится приемлемо. Кроме кольцевых гоночных треков, тут предусмотрен полноценный гараж, где настроить машину можно чуть ли не до марки металла, из которого изготовлен кузов. В машине предусмотрен апгрейд за счет заработанных средств, которые, впрочем, без предупреждения снимают за нарушение правил, таких как превышение скорости в пит-стопе или выезд на красный. Скачав демоверсию, можно бесплатно заполучить себе небольшой мини-симулятор, в котором есть над чем поломать голову искушенному "симуляторщику". Надо отметить, что недостатком популярности игра не страдает, и на серверах всегда найдется компания для гонки. Да и разработчики холят и лелеют своё чадо постоянными обновлениями и дополнениями.

Racer – абсолютно бесплатный, свободно доступный для скачивания, некоммерческий гоночный симулятор. Сильными сторонами игры Racer являются ее физика и графика. Используются передовые системы шейдеров, а эффекты в игре удивляют реалистичностью. Все автомобили и трассы игры Racer могут быть свободно изменены пользователем. Более того, некоторые инструменты для редакции игры Racer идут в комплекте со скачиваемой игрой и не нужно рыскать в Интернете, чтобы найти нужные программы. Благодаря такой политике, для игры Racer доступен огромный набор автомобилей: болиды Формулы 1, грузовики, обычные седаны и дорогущие суперкары. Можно найти даже экзотические транспортные средства, например магазинные тележки. Любой пользователь Racer может создать свой автомобиль с помощью уже имеющихся инструментов, или побочных программ, например 3D Max. То же самое касается и трасс. Благодаря многочисленным поклонникам Racer, их выбор также огромен: от горных серпантинов до знаменитых гоночных колец. Racer можно считать, пожалуй, лучшим некоммерческим автосимулятором.

3D Инструктор 2.0 Домашняя версия

Новый учебный автосимулятор является полностью новой разработкой по отношению к первой версии. Основной упор в программе делается на обучение начинающих водителей и реалистичность управления машиной. Эта уникальная в своем роде программа поможет вам подготовиться к сдаче практического экзамена в ГИБДД и почувствовать себя увереннее на перегруженных столичных улицах. Вы сможете водить автомобиль в режиме экзамена, стремясь набрать наименьшее количество штрафных баллов или просто ездить по городу, отрабатывая водительские навыки в непростых дорожных ситуациях. Возможность задавать различную интенсивность движения - от пустых улиц до глухих пробок, поможет подобрать загруженность дорог под ваш водительский опыт, отточить внимание и реакцию, необходимые для того, чтобы избежать ДТП. Здесь вы сможете управлять автомобилями разных моделей: ВАЗ 2110, ВАЗ 2106, Toyota Corolla, ГАЗ 3302 (Газель бортовая), а также оценить разнообразие районов виртуального города, вошедших в игру.

Учебник

Техника виртуального вождения

Научится управлять виртуальным автомобилем с помощью руля и педалей новичку не так просто, как кажется. Примерно неделя или две может уйти просто на освоение руля, месяц или больше на основы техники вождения и работу педалями.
Практически во всех серьезных автосимуляторах присутствует аркадный режим гонки, но если Вы хотите добиться максимальной реалистичности виртуального вождения, то рекомендую отказаться от помощи в управлении. Придется постоянно учиться, работать и совершенствоваться в навыках езды. Таким образом, сначала Вы будете совершать много ошибок, но процесс освоения симулятора пройдет быстрее.
Для любого автосимулятора как воздух необходим руль и педали, поэтому позаботьтесь об их изготовлении или покупке, чтобы в полной мере использовать советы из данной статьи. Все советы о техники вождения могут быть применены к любому нравившемуся Вам автосимулятору. Итак, начнем.

Выбирайте вид из кабины.

Все аркадные "виды сзади" хоть и дают более полное представление о габаритах машины в контексте трассы, но не дают информацию о сносах и заносах. Находясь в кабине, вы видите мир таким, какой он есть, так что по его повороту или смещению относительно автомобиля вы можете всегда с легкостью распознать занос. Кроме того, по возможности нужно всегда выбирать вид, при котором в кадре есть какая нибудь часть машины - капот, стойка лобового стекла и так далее. Смещение и поворот мира всегда лучше видно, когда в центре поля зрения есть какой-то объект. При отсутствии такового приходится ориентироваться в лучшем случае по виртуальным приборам в углу экрана. Это приводит к задержкам реакции и повышенной утомляемости. Кроме того, езда с видом из кабины развивает внутреннее чувство габаритов автомобиля.

Не рулите в воздухе.

После неправильного прыжка с трамплина, когда машина летит боком, есть большой соблазн вырулить ее до приземления. Не поддавайтесь. Даже если вы ездите настолько хорошо, что руководствуясь только внутренним чувством, можете поставить передние колеса точно по курсу еще в воздухе - не делайте этого. Оставьте руль в среднем положении. Имейте в виду, что машина при приземлении не будет вести себя так же, как обычно - из-за вертикального ускорения у нее будет гораздо большее сцепление с дорогой, так что любой поворот колес в сочетании с резко возросшей из-за падения поворачиваемостью приведет как минимум к заносу. Поставьте передние колеса в среднее положение и после приземления дайте машине немного поскользить, после чего, когда она уже поднимется на подвеске, и ее поворачиваемость придет в норму, плавно выровняйте ее. Хотя, конечно, еще лучше следовать следующему совету.

Не прыгайте.

Старайтесь не отрываться от земли. Конечно, прыжок - это эффектно. Но прыжок на незнакомой трассе, зачастую в слепую зону, в возможной близости от следующего поворота - это очень опасно. Прижимайте машину на неровностях снижением скорости в момент, предшествующий моменту отрыва. Это увеличит поворачиваемость и не даст машине прыгать на кочках. Просто сбросьте газ или слегка выжмите тормоз. Конечно, вы потеряете несколько сотых секунды, но в противном случае вы можете побить машину и потерять всё.

Правильно предотвращайте перевороты.

При срезании поворота, машина частенько наезжает внутренними колесами на более высокую, чем полотно трассы, обочину, камень и прочие препятствия. Это может привести к тому, что машина встанет на два наружных колеса. Казалось бы, все умеют ездить на двухколесных велосипедах и знают, что в таком случае нужно просто повернуть руль в сторону возможного падения. Но это просто только на словах, так как проблема обычно не ограничивается креном. Наезд на препятствие, расположенное внутри поворота, приводит к спрямлению дуги, и машина начинает уходить наружу по касательной к дуге поворота. Инстинкт в таких случаях заставляет выворачивать руль внутрь, что неизбежно приводит к переворачиванию машины. Держите себя в руках, рулите наружу, ставьте машину на колеса и только потом решайте проблему ухода с траектории.

Учитесь Дрифтовать.

Руль, как ни странно, весьма второстепенная деталь гоночного автомобиля во время Дрифта. Радиус дуги поворота задается газом и тормозом, а руль совершает корректирующие движения для оптимального угла заноса. Увеличение тяги приводит к большему скольжению, и машина уходит наружу. Уменьшение тяги приводит к сужению дуги вплоть до прекращения скольжения. Как вы уже поняли, здесь задача не вывести машину из заноса как можно быстрее, а наоборот - как можно дольше мести задней частью автомобиля в управляемом заносе.

Обычно поворот руля нужен в начале, чтобы увести передок машины внутрь перед началом скольжения синхронно с торможением или рывком ручного тормоза. Потом, уже после начала заноса, руль возвращается в среднее положение и на протяжении всего скольжения совершает корректирующие движения. Если задняя часть автомобиля занесена больше, чем того требует траектория, необходимо немедленно вывернуть руль в направлении движения, при этом поддерживая обороты двигателя. Тогда автомобиль пойдет в направление передних колес. Для того, чтобы завершить поперечное скольжение и выпрямить автомобиль необходимо плавно сбросить газ. Помните, что если для того, чтобы удержать автомобиль на трассе, вы совершаете слишком частые размашистые движения рулем, то это значит, что вы неправильно работаете педалями.

Объединяйте разнонаправленные повороты.

Если у вас на пути два разнонаправленных поворота, которые следуют один за другим, приготовьтесь пройти их за один прием. В том случае, если вы проходите повороты с управляемым заносом, то используйте эффект маятника, применяя занос первого поворота в качестве контрсмещения для второго. В момент излома дуги резко увеличьте поворачиваемость сбросом газа и/или торможением и поворотом руля перебросьте машину в противоположную сторону. Если повороты не крутые и проходятся без заноса, то просто попытайтесь осторожно сгладить траекторию.

Есть один общий прием, который позволяет проходить связки поворотов быстрее и безопаснее. Обычно пилот старается тормозить как можно позже, казалось бы, выигрывая на этом время, но на связках поворотов позднее торможение, наоборот, приводит к потере нескольких сотых, а то и десятых. Рассмотрим, что происходит в результате позднего торможения. Мы влетаем в первый поворот на высокой скорости, сэкономив некоторое время на торможении. Входим в занос, скользим к наружной стороне, как это делается в одиночном повороте. Но в случае одиночного поворота мы просто выходим из заноса и разгоняемся, постепенно возвращаясь на середину трассы, здесь же нам нужно пройти еще один поворот, на который мы вынуждены заходить изнутри, по более крутой дуге и с меньшей скоростью. В итоге мы выходим из связки медленней на следующий прямой отрезок трассы. Теперь сделаем все наоборот. Затормозим в первом повороте пораньше, осторожно "оближем" внутреннюю кромку первого поворота и по широкой дуге, с большей скоростью и с разгоном, а не с торможением, как в первом случае, зайдем во второй. Скорость на выходе окажется значительно выше, что даст нам преимущество на следующем прямом отрезке. Получается, что мы убиваем сразу двух зайцев - выигрываем время и едем надежней. Итак, если перед вами стоит выбор, какой поворот связки пройти быстрее - первый или последний, всегда выбирайте последний. Это и быстрей и безопасней.

Объединяйте однонаправленные повороты.

Все похоже на объединение разнонаправленных поворотов с одним "но" - второй поворот обычно не виден, так что нужно действовать с повышенной осторожностью. Есть и особая ситуация - когда повороты закручиваются. В этом случае нужно выписывать особую дугу. Как всегда, мы не должны поддаваться соблазну пройти первый поворот как одиночный, памятуя о том, что есть второй поворот, который гораздо круче первого. При подъезде к повороту рассчитывайте торможение, глядя на самую правую видимую точку дальней кромки первого поворота. Это несложно, так как нам не нужно фантазировать на тему слепой зоны - мы просто ориентируемся на самый дальний видимый участок. Памятуя о том, что второй поворот круче, заранее кладем машину в занос, и держим машину носом на второй поворот. Это открывает нам полный обзор второй части связки, и все, что нам остается сделать - просто дописать дугу и уехать. Преимущества очевидны - мы не рискуем и прописываем дугу только по видимым участкам, мы объединяем оба поворота в одну дугу, не рискуя дотормаживанием в повороте, мы проходим последний поворот быстрее, что дает нам преимущество в скорости на следующем участке трассы.

В заключении.

Ошибившись, смиритесь с потерей десятых долей секунды и спокойно, без нервов, постарайтесь минимизировать потери. В любом случае, никогда не пытайтесь подогнать свою езду под единый идеальный шаблон - просто едьте, воспринимая свои ошибки как еще одну вводную, наряду с неровностями трассы, свойствами покрытия и прочими неожиданностями. Опыт будет нарабатываться с каждым кругом по трассе и с каждой онлайн гонкой. До момента, когда Вы научитесь более менее хорошо ездить, может пройти много времени. Здесь новичку нужно упорство на пути к цели. Ну и конечно не стоит расстраиваться из-за ошибок. Ошибки делают все, даже ветераны. Просто учитесь и получайте удовольствие от каждой секунды, когда Вы находитесь за рулем.

Еще с тех пор, когда я первый раз гонял в ралли (NeedForSpeed 1), я подумал: "А почему бы мне не сделать руль?". И действительно, ведь это совсем несложно! Долго не доходили до этого руки - играть все равно некогда - других дел хватает, но вот моему сыну - страстному фанату автомобилей в свои четыре с небольшим года управлять клавишами не очень удобно. То ли дело руль. Вот для этого юного автогонщика я в первую очередь и старался. Сама идея очень проста. В принципе руль - это тот же джойстик. Только немного другая механика и форма. Самое сложное - сам руль. Лучше всего взять готовый от детского автомобиля или даже от настоящего (хотя это наверное и круто, но он все же великоват). Я просто выпилил из фанеры и обмотал кожзаменителем. Затем надо придумать крепление (в зависимости от конструкции вашего руля). Руль должен свободно вращаться и на его оси необходимо установить переменный резистор на 100 кОм. Обязательно надо сделать ограничители (и по прочнее), не то на первом же повороте свернете резистору голову. К столу я креплю руль маленькими тисочками - очень удобно и надежно. Теперь педали - газ и тормоз. Можно сделать действительно педали и давить на них ногами (внутрь например поставить микрики), но я поступил проще - поставил переключатель на три положения (газ-нейтралка-тормоз) и закрепил возле руля, так как мой сынуля, сидя за компьютером, ногами до пола все равно не достает по причине своего малого возраста.

Распайка порта MIDI звуковой карточки:

N кон. Назначение N кон. Назначение
1 +5v для XY1 9 +5v для XY2
2 кнопка 1 10 кнопка 3
3 X1 11 X2
4 Ground 12 Ground
5 Ground 13 Y2
6 Y1 14 Кнопка 4
7 Кнопка 2 15 N.C.
8 N.C.

Кнопки для газа и тормоза. Сопротивление переменного резистора от 100 до 220 кОм - обязательно с линейной характеристикой типа "А" У меня стоит 100 кОм. RY - можно тоже использовать для управления газ-тормоз, хотя он нужен в любом случае при калибровке. В "Настройках" в "Панели управления" в "Игровых устройствах" в Windows"е добавить устройство "Джойстик 2 оси и 2 кнопки". Там же можно провести калибровку. В игрушке выбираешь пункт управление джойстиком. В любом случае в каждой игрушке есть калибровка джойстика (в частности в NeedForSpeed 1 она есть). Единственная проблема которая у меня возникла - это когда включаешь управление в игрушке на джойстик - переключение по пунктам тоже осуществляется этим джойстиком, поэтому стоит чуть-чуть повернуть руль от среднего положения и курсор сразу начинает летать по всем пунктам. И вообще при калибровке заметны колебания курсора, которые впрочем во время игры абсолютно ни на что не влияют. Причем я так думаю, что проблема именно в моей звуковой карточке, так как она сама по себе очень сильно шумит (самая дешевая, что поделаешь). Думаю, что при хорошей карточке таких проблем не будет вообще.

Купил я наконец-то себе новую звуковую карточку SB Live. Как я и ожидал - все проблемы с дрожанием курсора исчезли. Перестал летать курсор по меню и вообще работает все отлично. Я доволен. Как я говорил руль у меня выпилен из фанеры - я туго обмотал его толстым поролоном и уже поверх черным кожзаменителем. Получилось очень эстетично и просто классно. Вот думаю переделать крепление руля (поставить на подшипники что ли, чтоб не болтался). Купил небольшую аккуратную струбцину, чтобы крепить к столу. Осталось резистор RY закрепить где-нибудь, чтоб не висел на проводах и получится очень даже приличная конструкция. И играть приятно и другим показать не стыдно. Моему сыну уже пять и он гоняет как заправский гонщик.

Поставил себе NeedForSpeed III. Все очень здорово! Он сам обнаружил джойстик (т.е. руль) и встал на него. Я не глядя в настройки весь в нетерпении запускаю, ревут двигатели, переключаю тумблер на "газ". "3, 2, 1 GO!" все рванули вперед, а я поехал назад. Нормально. Захожу в настройки - все правильно: "вперед-назад" задано управление самим джойстиком (т.е. резистором RY), а у меня он не используется (но подключен! просто висит на проводах). Ставлю в настройках управление кнопками джойстика. Запускаю, газ на полную, поехали. Начало меня мотать по дороге как новичка-водителя упившегося в "зюзю". Очнь большая чувствительность руля - чуть повернул руль и уже скоблишь стены. Что-то не то. Начал разбираться, вошел в настройки джойстика. Есть там режим "мертвой зоны" центрального положения - уменьшил почти до нуля, стало гораздо лучше. Потом заметил, что у меня руль имеет небольшой люфт (болтается говоря по-русски), затянул потуже. И самое главное поворот руля у меня был градусов 120 (я так поставил ограничители), раньше это не мешало, а теперь пришлось их переставить - угол увеличился почти до 270 градусов. Больше резистор не позволит (хотя больше по-моему и не надо).

Машина перестала "рыскать" и больше не мотает со стороны в сторону. Небольшой поворот руля и машина делает плавный поворот по трассе, красиво, аж душа поет. Вот теперь ехать одно удовольствие и я теперь твердо знаю, что рулить курсорными клавишами с клавиатуры - это большое извращение. Единственный недостаток сейчас в моей конструкции - нет плавной регулировки скорости - резистор болтается на проводах - надо закрепить и рычажок приделать, чтоб цивильно было "газ" регулировать (или все же педали сделать), но это как время выберу.

А теперь вот подумываю, может еще и штурвал сделать. Я тут запустил Descent III. Он джойстик (т.е. мой руль) определил, я даже порулил немного вправо-влево и отдельным резистором RY вверх-вниз, а вперед-назад надо нажимать на клавиатуре, что очень неудобно, вот если бы было четыре кнопки, тогда вперед-назад можно перевести на них. Попробую как-нибудь задействовать кнопки от другого джойстика (выводы на разъеме МИДИ-порта 10, 14) может получится.

Добавь статью в закладки

	Похожие материалы

Старый как мир. Но считаю, что вам будет интересно его почитать - тем более, если хоть раз, играя на компьютере в гонки, у вас мелькала мысль о покупке руля.

Все, что вы хотели знать, но боялись спрость) Доступным языком, подробно и наглядно. Трафик.

На самом деле, в начале должно быть небольшое введение про разновидности игр, в которых может понадобиться указанные выше манипуляторы. Я не являюсь матерым игроком (не знаю, к счастью или к сожалению… просто нет на это времени, хотя поиграть иногда хочется), но думаю, не ошибусь, если назову две разновидности гонок – аркады и симуляторы.
Первые – поэффектней, но попроще в плане управления. Разработчики не прикладывают огромных усилий для создания реалистичной физической модели поведения игрового автомобиля, а просто дают возможность вдоволь погонять. Ввиду своей зрелищности и геймплея, как правило, такие игры пользуются большим спросом у многих категорий игроков. Типичный пример - серия NFS , Race Driver: Grid .

Симуляторы – дело посерьезней, потому и менее распространенное. Главный козырь в таких играх – реалистичное управление и множество настроек, которые действительно так или иначе влияют на игровой процесс. Примеры - NFS Shift , Colin McRae Rally , Live For Speed , GTR и GTR2 , rFactor , Richard Burns Rally .

Даже если моя классификация не верна, сути это особо не меняет – очевидно, что руль в гонках позволяет добиться большего погружения в игру, нежели пара кнопок на клавиатуре.

Как известно, основная задача руля – точно измерять угол отклонения оси от «начала координат», после чего передавать эти значения в игру. Т.е. если физически баранка была повернута на 15 градусов, это же значение (ни больше, ни меньше!) должно передаться в игру, чтобы авто повернул в нужную сторону.

То же и с педалями – чем больше тапка в пол, тем быстрей взлетим;) Но вот тут-то и начинается самое интересное...

Думаю, ни для кого не секрет, что каждый производитель игровой периферии старается выдумать что-то свое – тогда есть вероятность, что товар купят. Поэтому, на данный момент, существует несколько технологий, которые применяются в подобных устройства. Если быть точным, решения проблемы три (если кто-то еще что-то знает на этот счет – добавляйте!) – механическое, оптическое и магнитное. Давайте разберемся, что к чему и где какие подводные камни.

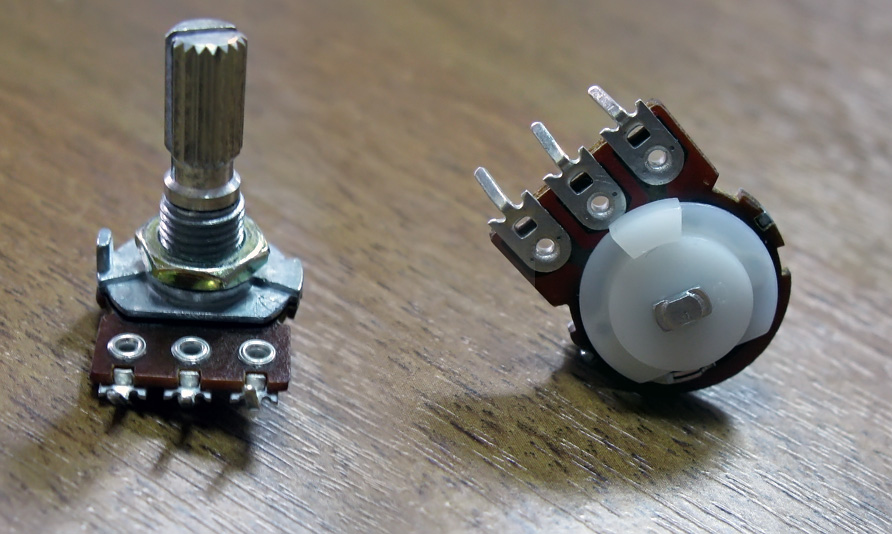

Переменный резистор (потенциометр)

Самое простое и дешевое решение – вы могли многократно видеть его в огромном количестве устройств, даже в бородатые года.

Принцип действия прост - на оси руля (под корпусом, мы этого не видим) крепится небольшая шестеренка, которая своими зубцами соединена с другой шестеренкой, установленной на оси потенциометра. Поворачивая руль, механизм приходит в действие – контакты потенциометра передают значения угла поворота руля к контроллеру, а тот – в игру. Бывает и такое, что оси педалей связаны с потенциометрами напрямую, но это не делает погоды – эти «часы» устроены таким образом, что в любом случае будут люфты.

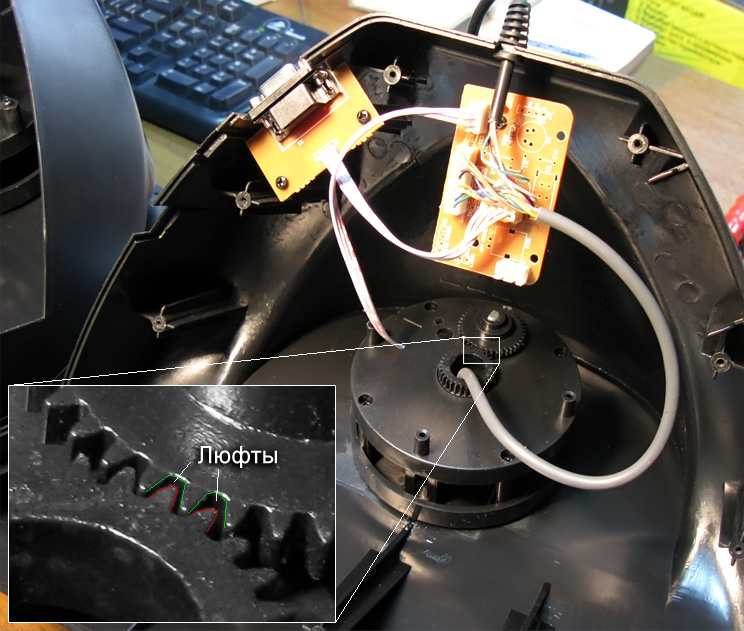

Они в свою очередь являются причиной «мертвых зон» руля, когда игра не видит незначительных поворотов руля. А механический износ деталей этому только поспособствует.

Но не люфтами едиными сыт обладатель подобного устройства. Основной проблемой является разрушение движков и стирание резистивной дорожки потенциометра. Один движок скользит по ротору, второй – по резистивной дорожке. Ничто не вечно - все эти элементы стираются. Для более наглядного представления, внизу приведен рисунок.

В итоге через некоторое время потенциометр начинает давать не правильные данные (те, кто застал советские телевизоры и радиоприемники, на которых громкость регулировалась как раз потенциометрами, должны помнить, как при вращении регулятора звук начинал «хрипеть» – именно так и проявляется внутреннее разрушение потенциометра). Именно поэтому потенциометр не может проработать очень долго - против законов природы не попрешь… и все, что трется, рано или поздно выйдет из строя. И чем энергичнее трешь – тем быстрее это случится.

Результат - дорогое устройство через непродолжительное время станет всего лишь «визуальным» дополнением к игре, но никак не средством для получения удовольствия;)

Плюсы
- Простота и дешевизна изготовления.
Минусы
- Недолговечность к механическому износу;
- «Мертвые зоны» руля и педалей.

Оптический датчик (энкодер)

Другим, более надежным вариантом решения проблемы, является использование оптического датчика.
Принцип действия так же может быть многим знаком еще из школьного курса физики. На специальной подставке закреплен вращающийся диск с прорезями, показания поворота с которого считывает закрепленный фотоэлемент. Благодаря тому, что нет механического контакта между «колесом» и фотоэлементом, механический износ сведен к минимуму. НО… из-за того, что этот диск не имеет «центра» (начала отсчета), его приходится калибровать при каждом включении.

Именно поэтому, некоторые рули, при включении компьютера или его перезагрузке, встроенным приводом сперва поворачивают руль до конца в одну сторону, потом в другую. Деля полученное значения пополам, устройство узнает, от какого положения диска с прорезями надо производить отчеты.

Несмотря на то, что дешевизна самого датчика имеет место быть, рули на оптике стоят значительно больше рулей на потенциометрах. Именно из-за необходимости калибровки разработчик руля на оптике и попадает в засаду. Датчик-то дешевый, но как при включении узнать, в центральном ли положении находится баранка? Повсеместно применяемое решение – поставить электромотор, который будет крутить баранку, чтобы найти центр. Но чтобы электромотор мог крутить баранку, надо ставить редуктор, который переведет скоростное вращение вала мотора в плавное движение баранки. В итоге дешевый датчик влечет за собой дорогую механику – электромотор и редуктор.

Мертвых зон, как правило, нет, но они могут возникнут по мере износа шестерен редуктора, которые с помощью мощной обратной связи (Force Feedback) могут убиться еще быстрее.
Далее по списку – достаточно большие размеры датчика и редуктора, благодаря чему оптику вставляют только в рули. Поэтому все рули, работающие на оптических датчиках, комплектуются педалями на… переменных резисторах, о которых говорилось выше)

Результат – похожая песня, но за бОльшие тысячи. «Подсластить» эмоции от дополнительных затрат может Force Feedback (силовая обратная связь), которую реализуют за счет упомянутого выше двигателя. Не простаивать же ему просто так) Но проблемы с педалями-то это не решает!...

Плюсы
- Бесконтактный, нет трения;
- Дешевизна самого энкодера;

Минусы
- Требуется принудительная калибровка;
- Большие габариты редуктора, сложно установить в педали;
- Дороговизна изготовления редуктора и электропривода для калибровки.

Сейчас самое время сделать небольшое лирическое отступление, ведь постепенно мы подкрались к самому интересному;) Если рассмотреть более глобальную сферу деятельности, хотя бы такую, как автомобилестроение, то можно обратить внимание на то, что все ведущие компании в большинстве случаев давно отказались от переменных резисторов и оптических датчиков в своих автомобилях. Повсеместно используется магнитные датчики, крупнейшим поставщиком которых является небезызвестная компания Philips, точнее ее дочерняя компания Philips NXP Semiconductors .

Такие датчики могут применяться где угодно – в отклоняющихся спинках автокресел, напичканных электроникой; в педалях и в руле, в дворниках, в элементах двигателя… да много где!

Вряд ли производители выбирали бы ненадежные решения… так почему бы не применить эту технологию в геймерских продуктах? Ведь в таком случае руль будет как в хороших иномарках;)

Магнитный датчик

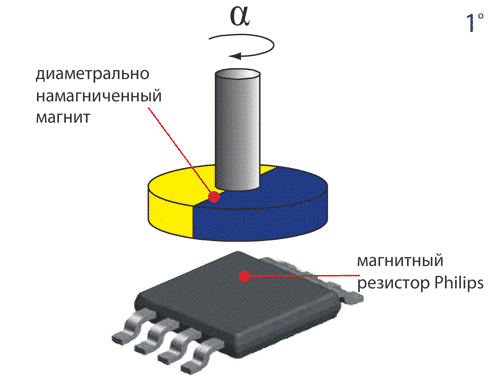

Принцип работы в следующем – берется диаметрально намагниченный магнит, который надежно устанавливается в подвижной части корпуса, в нашем случае это сама баранка.

В неподвижном корпусе крепят непосредственно сам датчик, который обрабатывает значения углов поворота магнита.

Благодаря тому, что вумная электроника способна работать с магнитом на некотором расстоянии от него, то механического износа нет как такового. Ломаться тоже нечему – мелкие хрупкие детали просто отсутствуют.

Второй бочкой меда в ложке дегтя является высочайшая точность, которая получается при таком подходе – электроника способна регистрировать повороты в сотые доли градуса!
Ну и третий не менее приятный бонус – небольшие размеры магнита и датчика, что делает возможным их установку хоть в руль, хоть в педали. Собственно, так и делают.

Плюсы
- Бесконтактная работа, отсутствует трение и механический износ;
- Высокая точность и регистрация малейших отклонений руля или педалей;
- Небольшие размеры.

Минусы
- Дороже чем резисторы и оптические энкодеры.

Дописывая текст про третий вид датчиков, невольно возникает чувство гордости за «наших» - до недавнего времени никто, кроме отечественной компании Gametrix эту технологию в доступных игровых устройствах вроде не применял.

У них датчики имеют имя MaRS (Ma gnetic R esistive S ensor, Ма гнитный Р езистивный С енсор).

Теория vs практика

Народная пословица намекает, что лучше один раз увидеть, нежели сто раз услышать;) Что же, давайте подкрепим сказанное практическим испытанием.

Для эксперимента понадобится:

- Три руля (на трех видах датчиков – резисторный, оптический и магнитный)
- Программа JoyTester (для наглядно отображения данных, полученных от контроллера руля и педалей)
- Чемпион мира 2006-ого года по игре в NFS - Алан Енилеев :)

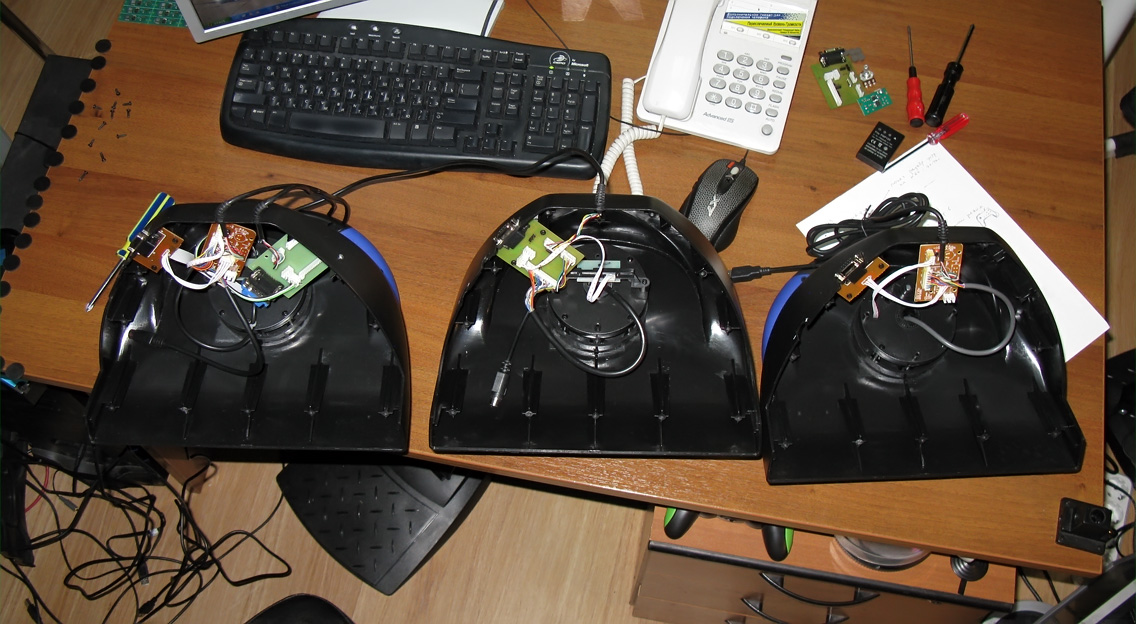

Итак, сначала были взяты три руля, которые были последовательно подключены к компьютеру. Играть пока не будем – просто небольшие полевые испытания в программе JoyTester. Эта программа в координатной плоскости рисует линии, соответствующие углам поворота руля или степени нажатия педалей.

Датчик на потенциометре

Начнем с того, что руль совершенно не обрабатывает небольшие отклонения руля вправо и влево, которые совершаются непосредственно вблизи «центра координат». Те самые мертвые зоны, о которых я говорил. Т.е. если вы несетесь в игре по прямой, то можно не делать вид матерого водилы, который небольшими поворотами держит полный контроль над дорогой) Говоря проще, игра не заметит ваших стараний) Мало того, без внимания остаются движения, которые совершаются в максимальных углах поворота. Из-за этого у многих людей складывается впечатление, что все рули и игры с рулями – фигня. Мол крутишь баранку, а машине хоть бы хны. Это сильно бьет по самолюбию действительно опытных автомобилистов;)

Производитель гордится углом поворота руля в 270 градусов (а бывает и 900!), мол можно крутеть-вертеть-неперевертеть. Что же… учитывая, что почти везде используется 8-битный контроллер, который выдает 256 отсчетов, минимальный угол восприятия - 270/256 = 1,056 градуса. Этот самый градус, точнее «лестницу», которую получает игра, мы можем видеть в программе, значительно отклоняя руль.

Еще один всплывший недостаток – нелинейность. Т.е. разница между реальным углом отклонения игрового устройства и данными, переданными игре.

Педали – это тоже что-то. Все начинается с того, что педали не обрабатывают мертвую зону в самом начале, а она составляет ни много, ни мало – примерно 30% от всего диапазона (15-30 градусов). Те же 30% составляет мертвая зона в конце того диапазона, который предлагает комплект. Итого в нашем распоряжении есть всего 40 процентов от полного хода педалей.

Результат – мы жмем тапку в пол, а игра смотрит на это и откровенно ржот) Соответственно, вы не сможете точно «дозировать» газ и тормоз – нажимая педаль на 70%, игра будет принимать их за все 100. Куда это годится?)

Оптический датчик

Тут уже все лучше. Во-первых, нет мертвых зон, во-вторых, точность намного выше. Данные поступают плавно, «ступенек» нет. Немного напрягают ясно ощущающиеся при вращении руля зубчики шестеренок редуктора, но к ним быстро привыкаешь.

Но… рули на оптических датчиках комплектуются педалями на резисторах)

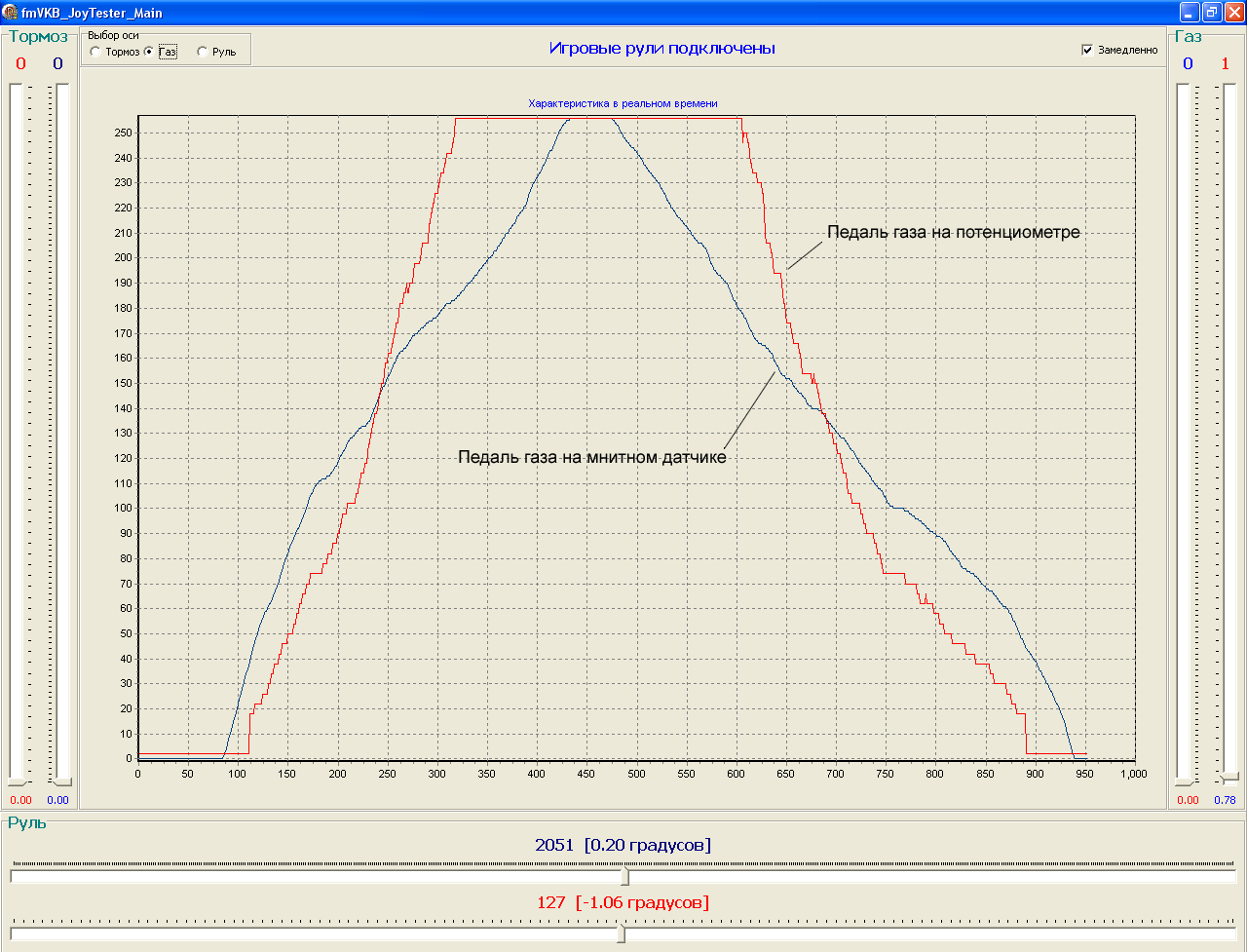

Педали из комплекта:

Данные поступают рывками (явно видны ступеньки), в начале и в конце большие мертвые зоны. Что, впрочем, не удивительно.

Магнитный датчик

В руле Gametrix Viper три магнитных датчика – один в руле и два в каждой педали (позволяют обрабатывать повороты и нажатия от 0.06 градуса).

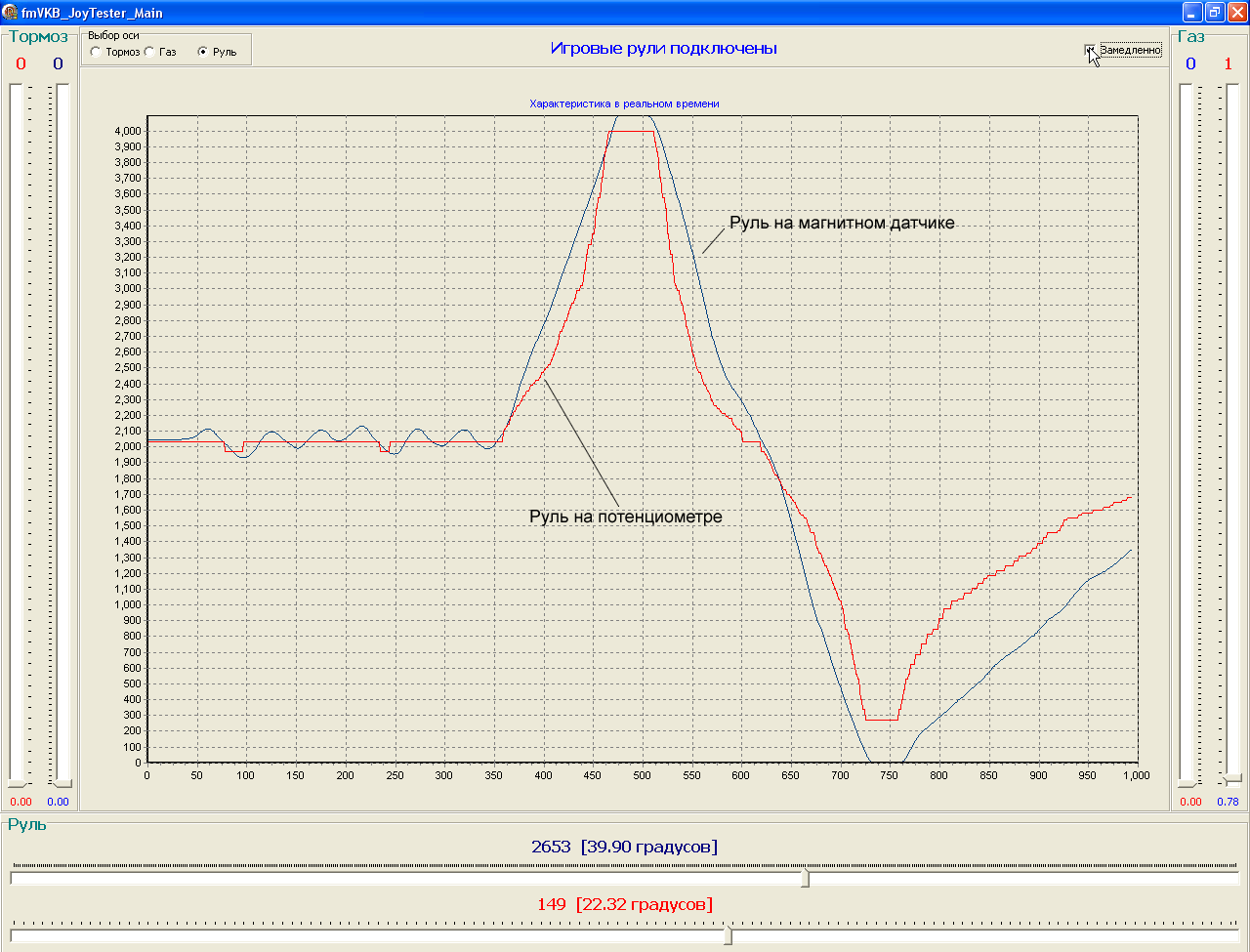

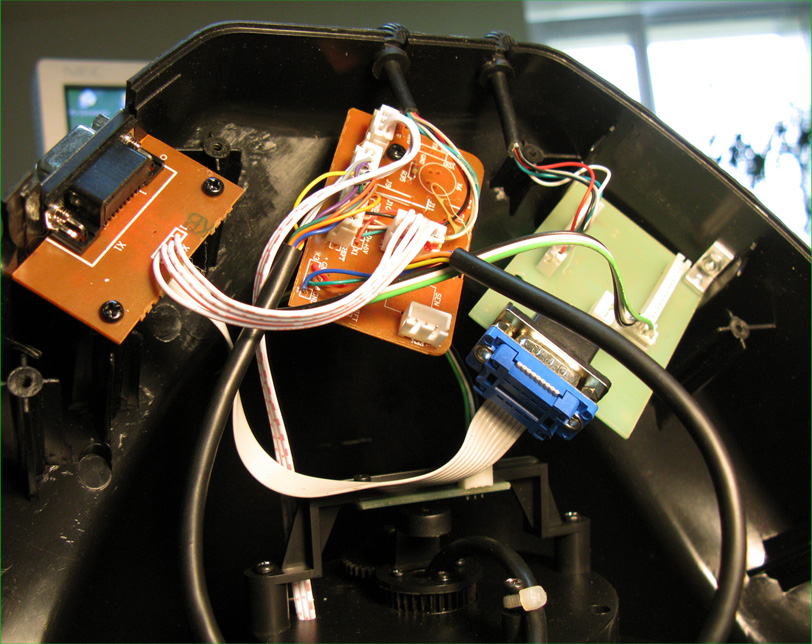

Для более очевидной разницы поведения, был собран макет, в котором для одной баранки применяются сразу два датчика – магнитный и резисторный.

Запускаем программу и… думаю, комментарии излишни.

Но если вы ничего не поняли – магнитный датчик регистрирует даже самые незначительные отклонения руля от центра, полностью отрабатывает весь диапазон, который предоставляет руль… и то же самое касается педалей. Думаю, это именно то, на что рассчитывают разработчики игр, выпуская свои шедевры.

3... 2... 1... GO!

Ну и самая, пожалуй, интересная часть теста. Алану Енилееву, лучшему виртуальному автогонщику мира 2006-ого года, было предложено прокатиться в игре под наблюдением программ, таких как JoyLogger и WheelTester .

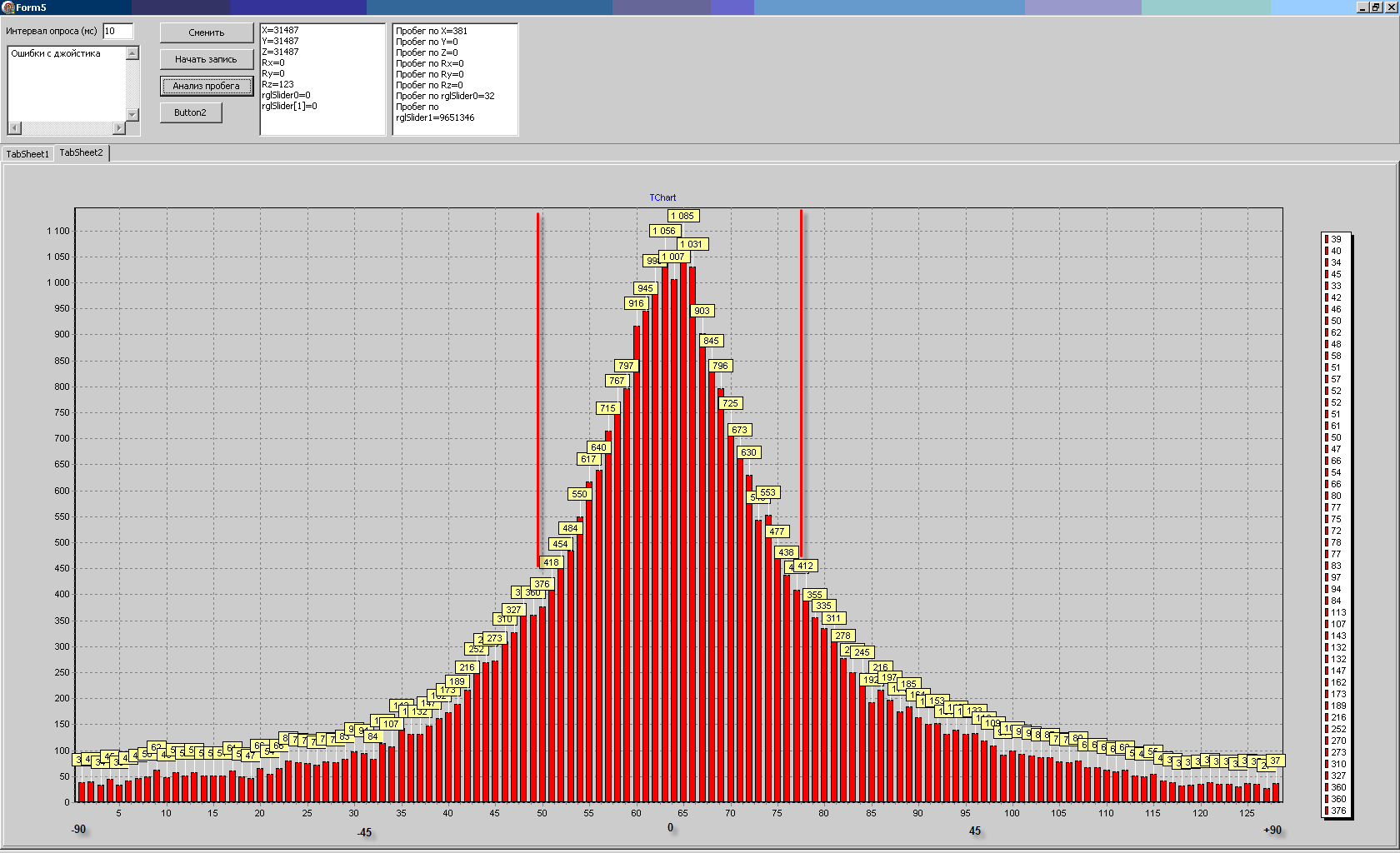

Анализируя запись игры Алана, было выяснено, что самыми востребованными углами поворота в игре находятся в диапазоне от -20 до +20 градусов от центра. Именно те градусы, которые в рулях на потенциометрах находятся в мертвой зоне;)

Так же выяснилось, что в среднем игрок совершает одно движение рулем в секунду. А учитывая, что ресурс бюджетного потенциометра всего 800 000 циклов (800 000 секунд), то игровое время, на которое рассчитан руль – всего 250 игровых часов! Ну или чуть больше 10 суток непрерывной игры… мда.

Если играть 2-4 часа в день, то удовольствие будет длиться всего 4-6 месяцев (собственно, тут можно обратить внимание на срок гарантии, которую предоставляют большинство производители). Даже если по истечении этого времени руль останется жив, то показания, передаваемые им в игру, будут далеки от настоящих.
А ведь это всего лишь кроха внутри устройства, которую мы даже не видим… про остальные артефакты, которые вылезут на дешевых устройствах, я даже не говорю.

Итого

Если Вы действительно неравнодушны к автомобильным симуляторам на компьютере, то без руля и педалей «радость будет неполной». Ассортимент игровых устройств на рынке сейчас очень широк, но по сути, все они одинаковые – меняется лишь «кожура». Поэтому первый совет – не введитесь на россыпи кнопок, кучи педалей, всякие рюшечки и прочие закосы под знаменитых брендов типа Ferrari (ой, случайно возникла ассоциация с черкизовскими мажорами в куртках «Харли Дэвидсон»). Да, все эти модные отделочки могут быть красивыми, но… 15 килобайт текста выше подтверждены практикой и многочисленными темами форумов.

Ничто не вечно – любой продукт, а тем более, подверженный активному механическому воздействию, рано или поздно выйдет из строя. Но сроки жизни у этих устройств сильно разнятся. Поэтому, я считаю, лучше не иметь отдельную статью расходов, покупая раз в год новый комплект рулей и педалей, а купить один раз, но долговечный и более функциональный продукт.
После покупки в долгу останутся разработчики игр – действительно качественные автосимуляторы сейчас можно посчитать по пальцам.

* UPD: Программы
