Ванная комната в квартире или доме — всегда «мокрое место». Даже если вы не устраиваете лужи на полу. Вода холодная и горячая, пар, мокрые полотенца — всё испаряет влагу. А ещё в ванной жарко и получается тепличный эффект.

Избыток сырости и тепла, в идеале, должен «уходить» в вентиляцию, но как сами знаете, её эффективность в городских домах далека от нормы. Причём как в старом фонде, так и в новостройках. Причина в том, что вентиляция везде естественного типа, то есть без дополнительной вытяжки.

Это в Америке на многоэтажках стоят большущие вентиляторы, а у нас воздух удаляется самотёком за счёт разницы в давлении и температуре. В результате движется он средне, а то и вовсе еле-еле, если дома старые, и каналы забитые.

И наше «мокрое место», ванная, потихоньку обзаводится всякой малополезной флорой и фауной в виде грибка, плесени и даже мокриц. Чтобы избавиться от такого соседства или заранее его пресечь, нужно ставить вытяжной вентилятор в ванную комнату. Он вытянет всю сырость куда следует, и напасть в виде малополезных поселенцев вас счастливо минует.

Как выбрать вентилятор для ванной и туалета

Вроде всё просто, решили, что нужен вентилятор, идём в магазин и покупаем. Но быстро только кошки родятся. В магазине поджидает большой сюрприз из кучи видов и моделей. Где несколько десятков, а где и пара сотен наберётся. И вы «зависнете» над вопросом, «какой же вентилятор поставить в ванную комнату?».

Это неудивительно. Разные виды, мощность, модели, способы установки, характеристики — чёрт ногу сломит в этом разнообразии технического прогресса в области вентиляции. Продавцы и те разбираются с трудом, если ассортимент огромный.

Поэтому мы составили «путеводитель по вентиляторам для ванной». Чтобы облегчить вашу задачу и помочь быстро прикупить нужное оборудование. И для начала разберёмся с общими характеристиками вентиляторов для ванной

Итак, поехали!

1. Осевой, центробежный — что это значит

Это вид или тип вентилятора. Он говорит о конструкции оборудования и его работе.

Осевой вентилятор — это лопастная крыльчатка в корпусе. Крутит крыльчатку мотор, на ротор которого она насажена. Лопасти наклонены вовнутрь относительно плоскости размещения, они хорошо втягивают воздух и перемещают его по прямой оси. Поэтому такой тип называют осевым вентилятором. Отличается он хорошей производительностью, шумит средне, его, чаще всего, и берут для установки в ванную.

Центробежный вентилятор устроен иначе. Воздух засасывает турбина с лопастями. Внутри корпуса поток закручивается в спираль и получает дополнительный разгон за счёт центробежной силы. Выходит поток не по прямой оси, а под углом 90 градусов в специальное устройство — улитку. Центробежный вентилятор называют ещё радиальным.

Отличается меньшей производительность, по сравнению с осевым, но может «гнать поток» под давлением разной силы. Уровень шума низкий или средний, зависит от направления загиба лопастей ротора. С передним загибом шумит меньше, с задним — посильнее, но зато экономит электроэнергию.

2. Накладной или канальный

Вентиляционное оборудование бывает для наружного монтажа и для внутреннего. Наружный тип установки — это крепёж на стену или потолок на выход вентиляционного отверстия в шахту или в систему труб. Канальный вентилятор — это встроенное оборудование, которое ставят внутри вентканала (воздуховода). Системы вентиляционных каналов сооружают из металла или пластика. Для ванной чаще используют пластиковые канальные системы, например, компании Vents .

Зачастую выход в вентиляционную шахту расположен в туалете. Для вытяжки из ванной ставят воздуховод с заборной решёткой. Вентиляционный рукав тянут до шахтного окошка. Канальный вентилятор с дополнительной решёткой устанавливают в туалете. Вытяжка одновременно забирает воздух из всего санузла и направляет в вентиляционную шахту дома. По конструкции наружные и канальные вентиляторы делают и осевыми, и центробежными.

3. Выбор вентилятора в ванную по мощности

Уровень мощности или производительность вентилятора — одна из основных характеристик. Фактически по ней вытяжку и выбирают, в паре с конструкцией (осевая/центробежная). Производительность «говорит» сколько кубометров воздуха вентилятор прокачивает за час — 100, 200, 300.

Чтобы выбрать правильную мощность, надо посчитать объём ванной комнаты и умножить его на 8. «Восьмёрка» обозначает санитарное требование к кратности смены воздуха в помещении за час. Проще говоря, вентилятор должен прокачать объём из восьми ваших ванных. Тогда будет чистота, красота и никакой плесени.

Пример! Для городской стандартной ванной с габаритами 1.7x1.5x2.5м с кратностью обмена 8 производительность нужна от 51 кубометра в час. Осевые вентиляторы выпускают с мощностью от 80 кубов. Такая вытяжка справится с задачей даже с запасом. Центробежная модель обычно «прогоняет» от 42 до 100 кубометров в час.

4. Выбор вентилятора в санузел по уровню шума

Понятно, что вытяжки шумят, но не особо сильно. Если хотите совсем тихую — берите осевую модель из линейки Silent . У них в конструкции сделан крепёж двигателя на сайлент блоках, которые «гасят» шум и вибрацию. Среди «тихих» можно выбрать модель с уровнем шума даже на 22 дБ.

Центробежные работают погромче, потому что турбина нагнетает воздух под давлением. Но тоже шумят средне, примерно, как кулер в компьютере. Он же не мешает вам смотреть кино, музыку слушать или в игры играть. Так и вентилятор будет просто фоном, если вы находитесь в ванной, когда он включён.

Внимание! Шумность — второстепенная характеристика. Самое главное, чтобы вытяжка «прогоняла» нужный объём воздуха для хорошего микроклимата и подходила под конструкцию вентиляции.

5. Какой вентилятор в ванную комнату или туалет лучше — отзывы о дополнительных функциях

Современная техника умеет многое, и вентиляторы выпускают с разными дополнительными функциями. В их список входят:

• Добавочные датчики. Они измеряют влажность или реагируют на движение.
• Таймер выключения. На нём выставляется время задержки выключения, минимально 2 минуты — максимально 30.
• Световой индикатор. Светится, пока вентилятор работает.
• Шнурковый выключатель. Можно включать и выключать вытяжку в нужный момент. Например, когда принимаете душ или ванну. То есть, когда зажигается свет в ванной, вентилятор автоматом не запускается.
• Автоматические жалюзи. Их используют для закрытия вентиляционной решётки после выключения канального вентилятора.
• Обратный клапан. Его главной задачей является препятствие проникновению посторонних запахов из вентиляционной шахты.

По отзывам наших клиентов, чаще всего берут модели с датчиками влажности и таймером выключения. Обратный клапан, который перекрывает ход воздуха из шахты или канала назад в вентилятор, уже стал частью конструкции. Очень редко он продаётся отдельно и считается дополнительной опцией.

6. Степень влагозащиты

Все вентиляторы для ванной имеют повышенную влагозащиту в пределах 4-5, пылезащита может быть как нулевая, так и 3-4. В паспорте оборудования будет указано IP Х4, 34, 44, 45.

С характеристиками мы разобрались, теперь поговорим об ассортименте.

Вентиляторы в ванную и туалет в каталоге сайт

Наш магазин предлагает известные и популярные марки бытовых вентиляторов для ванной:

Soler & Palau	Blauberg	Fresh	Эра	Vents	MMotors JSC

Давайте разделим их по группам и познакомимся поближе.

1. Для городской ванной или санузла стандартной площади самый популярный тип вытяжного вентилятора — модель с мощностью до 100 м3/час

В каталоге есть:

Накладные осевые вентиляторы

Soler & Palau

SILENT-100 CZ SILVER DESIGN-3C	SILENT-100 CZ GOLD	SILENT-100 CHZ	SILENT-100 CMZ
ECOAIR DESIGN 100 H (с датчиком влажности)	ECOAIR DESIGN 100 M (со шнурком)	ECOAIR DESIGN 100 S (базовая модель)	EDM 80L
SILENT-100 CZ
Мощность 65-95 м3, шум 26.5-33 дБ, в базовой модели Сайлент стоит обратный клапан и подшипники тихого хода (CZ), в остальных моделях опционально могут быть добавлены — таймер (R), датчик влажности (H), шнурковый выключатель (M).

Blauberg

MMotors JSC

Мощность 60 кубометров, шумность 25 дБ, сверхтонкие модели с толщиной 4 см.

Канальные осевые вентиляторы

Для установки в круглый воздуховод берут канальные модели. Из маломощных предлагаем болгарские MMotors JSC

BO 90	BO 90T

Мощность 50 м3, шумность 36 дБ, рабочая температура +100-150°С.

Центробежные вентиляторы

За счёт конструкции и создания дополнительной тяги, такие вытяжки, даже при малой мощности, эффективнее осевых. Стоят они дороже, поэтому берут их реже. Хотя «полезность» центробежного вентилятора быстро окупает свою стоимость.

Основной рабочий режим — минимальная скорость и минимальный расход энергии. Вытяжка прекрасно «тянет» долгое время в фоновом режиме, для «дежурной» очистки. При повышении влажности включается максимальный режим и происходит быстрая замена воздуха в ванной комнате.

Из центробежных предлагаем вентилятор компании Эра

Эра SOLO 4C

Трёхскоростной, производительность 42/64/100 м3, шумность 25.8-30дБ, комплектуется обратным клапаном и фильтром. Подходит для настенной/потолочной установки и для монтажа в вентиляционное отверстие.

2. В новых домах, с квартирами большой площади, танхаусах и коттеджах, санузлы просторнее и для их очистки ставят вытяжки с мощностью от 100 до 400 м3 в час

В каталоге сайт представлены модели:

Осевые вентиляторы на стену или потолок

Blauberg

Aero Chrome 100	Aero Still Vintage 125	Aero Still Vintage 150	Aero Still 125
Aero Still 150	Deco 100 (потолочный)

Мощность 102, 154, 254м3, уровень шума 31-33-38дБ, во всех моделях есть обратный клапан, дополнительные опции обозначаются буквенной маркировкой, Т — с таймером, ST — со шнурком и таймером. У потолочных мощность от 105 кубов, шумность 37дБ.

Soler & Polau

Производительность 175, 180, 280, 320м3, уровень шума в серии SILENT 35-36дб, у других моделей 42-47дБ.

Производительность 140-183, 250-290м3, уровень шумности 30-33, 36-38дБ.

Производительность 110-132м3, шум 17-22дБ. Вентиляторы нового поколения. Оснащены умной системой управления, режимом переключения скоростей, датчиками. Могут работать автоматически по встроенной программе или запускаются в выбранном режиме через смартфон или компьютер.

Канальные вытяжки

Blauberg

Tubo 100	Tubo 125	Tubo 150	Turbo 100
мощность 137, 245, 361 м3, уровень шума 38-39-40дБ.			двухскоростной, мощность 170/220 м3 в час, шумность — 27/32дБ, крепление на стену или потолок.

Soler & Palau

интеллектуальный, максимальная мощность 106 м3, на тихом режиме — 72. уровень шума 31дБ (22 на тихом). Базовый контроль влажности, таймер, управление скоростью дополнительно — работа по датчику движения. Подходит для безостановочного проветривания на мощности до 40 м3/час.

Вытяжной вентилятор в ванную комнату — оптимальный вариант

Если говорить о выборе и отвечать на вопрос, «какой вытяжной вентилятор в ванную лучше?» то оптимальных вариантов будет несколько:

• для обычной ванной с отдельным вентиляционным отверстием;
• для общей вентиляции санузла;
• для крупногабаритной ванной комнаты.

В ванной комнате есть прямой выход в шахту

Оптимальный вариант — настенный осевой вентилятор с мощностью до 100 кубометров в час. Берите Blauberg или Soler & Palau . В большинстве моделей стоит обратный клапан, он защитит от обратного потока воздуха из шахты, когда вытяжка выключена. А во время работы быстро очистит воздух и сделает это очень тихо (звуковой фон в пределах 25-33дБ).

Модели с классическим дизайном от Blauberg

Немецкие вытяжки вполне бюджетный вариант, испанские есть, как бюджетные, так и дорогие. Хотя «дороговизна» их очень условна. Вы берёте оборудование, которое проработает десяток лет, а то и больше. Так что, поделим цену на срок эксплуатации вентилятора, и получаем затраты как на 10 обедов в кафе, даже для вытяжки за 6300 рублей.

Если квартира съёмная, или только купили в старом фонде и пока планируете обойтись без капремонта, берите недорогой вентилятор от Эры :

FAVORITE 4	OPTIMA 4

Цена в пределах 400-500 рублей, тянут отлично, шумят конечно погромче, чем импортные, но свои 2-3 года отработают как часы.

Общая вентиляция в санузле

Если выход в шахту находится в туалете, для вытяжки из ванной надо ставить воздуховод и канальный вентилятор . Оптимальным вариантом будут

Tubo 100 от Blauberg	Silentub 100 от Soler&Palau	Silentub 200 от Soler&Palau

Они быстро очистят санузел от влаги и пара. Забор воздуха из ванной и туалета пойдёт через потолочные решётки.

Если вы хотите разделить вентилирование:

• Ставьте в ванную комнату потолочный вентилятор Deco 100 . Производительность у него выше (105м3), чем расчётная для стандартной ванной (51м3), но так и должно быть. Вытяжке придётся «гнать» воздух через трубы с изгибом, поэтому нужен запас по мощности для быстрого воздухообмена.
• В пару и для отдельной вентиляции туалета установите канальный вентилятор. Оптимальной будет модель Vents iFan D100/125 . Она может работать в турборежиме с мощностью 106 м3 и 72 кубометра. Кроме того, есть режим для постоянной вентиляции, на минимальной мощности до 40 кубометров в час.

Deco 100	Vents iFan D100/125

Вентиляция для крупногабаритной ванной

Если ванная комната большой площади — выбирайте мощный вентилятор. Оптимальными вариантами будут:

Осевые наружные

Aero Still Vintage 125	INTELLIVENT White	SILENT-300 CHZ

Канальные

Tubo 100	TDM100	PRO 4	iFan D100/125

Центробежные

SOLO 4C

Наружные и канальные осевые вентиляторы берите с запасом мощности, так они быстрее очищают воздух и напрямую в вытяжную шахту, и через рукав. Центробежный создаёт повышенное давление и большой запас производительности не нужен.

Чтобы установить вытяжку в ванной придётся выполнить три этапа работ.

1. Проложить кабель от выключателя

Кабель нужен трёхжильный, например, ВВГ 3Х1.5 мм2 . Лучше всего его «кинуть» в гофре под кафелем и в стене, если отделка ванной ещё не закончена. Если ванная отделана, тогда прокладываем кабель в гофре по капитальному потолку, можно дополнительно взять и кабель-канал . Всё это «добро» спрячем за подвесной или натяжной потолок, после установки и подключения вытяжки.

2. Закрепить вентилятор

Когда кабель проложен, надо установить вентилятор на место. Наружный закрепляется поверх стены, канальный внутри вентотверстия. Обратите внимание, стандартная ширина отверстия 10 см, как раз под вставку вентиляторов с размерной маркировкой 100мм (диаметр фланца или самого прибора). Такой просвет рассчитан на проход воздуха объёмом до 100 кубов в час. Мощность вытяжек, стыкующихся с сотой трубой, «вписывается» в это требование или чуть превышает, на 10-15 м3.

Вентиляторы с большей производительностью соединяются с воздуховодами диаметром 125 мм или 150-160 мм, и отверстие придётся расширять. Иначе вытяжка или фланец попросту не влезут в просвет.

Информация к размышлению! Можно ли поставить переходник с диаметра «больше на меньше» для наружного вентилятора? Можно, только не нужно. Вы получите приличную щель между корпусом вытяжки и стеной. Щель помешает правильно закрепить вентилятор. Вдобавок, на задней панели, которая не прижмётся к стене, будет оседать влага и собираться пыль. И «обрезая» ширину просвета вы «режете» и пропускную способность канала. Соотношение «диаметр канала — производительность вентилятора» выбрано неслучайно. Ваша несчастная вытяжка будет пытаться впихнуть 150-200 кубов туда, куда «пролазит» только сотня.

Установка вентилятор в ванной — способы монтажа

Вытяжку можно установить разными способами. Накладную к стене прикрепить саморезами или приклеить, канальную вставить напрямую в отверстие и закрепить или сначала установить трубу в просвет, а вентилятор «зафиксировать» уже в ней.

Чтобы установить накладную вытяжку , снимите лицевую панель, которая крепится винтом в торце или пластиковыми защёлками. Для установки на саморезы разметьте карандашом места для отверстий на стене, затем просверлите и вставьте дюбели . Приложите вентилятор и закрутите саморезы.

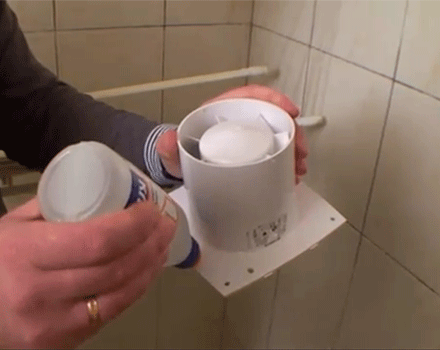

Для крепежа на клей или жидкие гвозди, нанесите его по краю корпуса на вентилятор и на стену. Чтобы не промахнуться на стене, обведите по контуру вытяжку и промажьте клеем внутри прямоугольника, чуть отступив от края. Прижмите и зафиксируйте малярным (монтажным) скотчем, чтобы клей схватился.

Обратите внимание! Мы не рекомендуем использовать обычный скочт, потому что он может оставить следы на стене и самом вентиляторе.

Питающий кабель перед крепежом выведите в специальное отверстие наружу. Если оно расположено неудобно, можно просверлить своё, в нужном месте. Лицевую панель ставят на место после подключения кабеля питания.

Чтобы установить канальную вытяжку, используют кусок воздуховода равного диаметра, в который помещают вентилятор с выступом. Корпус вытяжки плотно «встаёт» в круглом канале и фиксируется без дополнительного крепежа.

Если корпус без выступов, тогда его крепят в трубе саморезами через специальные пазы. Для таких вентиляторов удобнее сначала вставить вытяжку в кусок воздуховода, закрепить, вывести кабель, а потом установить всю сборку в вентиляционное отверстие и зафиксировать монтажной пеной.

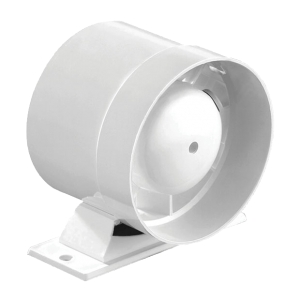

Для моделей с крепежом на корпусе вставка не нужна. Вентилятор просто прикручивается к стенке отверстия.

3. Подключить вентилятор в ванной к выключателю

Подключение питания к вытяжке — самый ответственный этап. Влажное помещение требует обязательной прокладки кабеля с заземлением. Поэтому используйте трёхжильный ВВГ на полтора квадрата (3х1.5 мм2) , как на освещение в ванной комнате. Электрическая мощность у вентиляторов не высокая, как правило, в пределах 14 Ватт, и сечения в 1.5 квадрата хватит для работы вытяжки без перегрева кабеля.

Заземляющий провод нужен обязательно, чтобы разделить рабочий ноль на шину N и ноль заземления на PE. Даже если у вас квартира в старом доме и заземляющий контур отсутствует, в щитке ставится PE-шина для подключения «земли». Это повышает безопасность вашей электропроводки и предохраняет от неприятностей в виде удара током.

Как подключить вентилятор в ванной выбирайте сами. Если хотите подольше проветривать, ставьте выключатель на две клавиши и разделяйте освещение и вентиляцию.

Схема подключения через двухклавишный выключатель будет выглядеть так:

Схема с одноклавишным выключателем подходит для нечастого использования ванной комнатой, например, в однокомнатной квартире с одним жильцом. Вытяжка включается вместе со светом и выключается так же. Для дополнительного проветривания придётся оставлять горящим и свет. Киловатт-часов оно много не накрутит из-за этого, если только не заснёте. Но и там «львиная доля» будет за вентилятором, а не лампочками в ванной.

Схема подключения с одноклавишный выключателем выглядит так:

Обе схемы подходят для вытяжек без дополнительных функций.

Подключение вентилятор с таймером и другими датчиками

Как подключить к выключателю в ванной вентилятор с таймером и другими датчиками, расскажем более подробно. Главное отличие в схеме — на таймер идёт отдельное питание, чтобы запускать вытяжку по сигналу сработавшего датчика влажности, движения или сигнала самого таймера в моделях с отложенным пуском. Проще говоря, на вентилятор идут раздельные фазные/нулевые провода на двигатель и на таймер. Контур двигателя связан с клавишей выключателя вентилятора, а контур таймера с выключателем света, и «активируется» как только зажигаются лампочки в ванной. Если используется двуклавишный выключатель. Вы можете и сами включить такую вытяжку клавишей или она сработает автоматически от встроенного таймера.

Если выключатель общий, то схема будет другой. При включении света питание получит только таймер вытяжки, а когда он сработает, замкнётся контур двигателя вентилятора.

В моделях без таймера с датчиком влажности питание «заводится» на него.

Как видите, схемы подключение достаточно простые, но не забывайте о правилах монтажа — провода соединяем на клеммах , без скруток и торчащих концов. Расключения делаем в распределительной коробке или углублённых подрозетниках . Лицевую панель и сетку от насекомых ставим в накладных вентиляторах на место правильно, без перекосов.

Подводим итоги

Как быть, если «путеводитель» помог, но остались сомнения? Обращайтесь к нам! Вентиляторы знаем в лицо. Способы монтажа и схемы подключения расскажем в любое время дня и ночи. Как таблицу умножения.

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

• через датчик открывания двери или движения

• датчик влажности

• напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ - подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

Какой из них лучше выбрать, читайте в статье "Лучший кабель для проводки NYM или ВВГнГ-Ls".

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100TH ERA SB D100 Optima Vents 100 K Домовент 100 C ERA D 100 E 100SC Ballu Green Energy ERA D 100 4C ET Vents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме "туалет", после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме "ванная", работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй - это питание приходящее с распредщитка (Гр.Осв)

• третий - идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

• N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне - от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

• фазную жилу питания L - к клемме с аналогичной маркировкой

• фазу таймера вентилятора - на средний контакт с надписью Т

• нулевую - на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого - N и фазного - L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

• либо отверстия расположены близко от края плитки

• либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант - это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и "подводные камни". Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется "полярность".

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

• напрямую с распредкоробки - вынужденное ручное отключение производится кнопкой на самом вентиляторе

• через отдельную клавишу выключателя света

Ошибки подключения

1 Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение "выключатели", до "распределительные устройства" и "устройства управления".

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании "устаревших" правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2 Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3 Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) - движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Понравилось видео? Подписывайтесь на наш канал!

Как правило, естественная вентиляция в домах старой постройки не выдерживает никакой критики. Она не может поддерживать нужный уровень влажности, не гарантирует отсутствие неприятных запахов и не может правильным образом организовать циркуляцию воздуха. В таких условиях наиболее рациональным решением является установка вытяжных вентиляторов.

Существует несколько видов подобных устройств, которые отличаются конструкцией рабочих органов и мелкими дополнительными устройствами. Распространенным типом приборов является вытяжной вентилятор с таймером. Встроенный таймер позволяет включать прибор одновременно с включением освещения в ванной комнате и выключать через определенное время после его выключения. Благодаря этому отпадает необходимость следить за вытяжкой, оптимальные условия внутри помещения будут поддерживаться автоматически.

Основные особенности вентиляторов с таймером

Вентилятор следует подключать к отдельной распределительной коробке или напрямую вести к распределительному щитку.

Для подключения понадобится прокладка дополнительных проводов, ведущих к вентилятору с таймером от выключателя управляющего освещением.

Таймер нужно всего один раз настроить на подходящий режим работы, и он будет работать в этом режиме постоянно, не требуя дальнейшей корректировки параметров.

Сам таймер - несложный прибор и он ненамного повышает стоимость всего устройства.

Принципиальная схема работы вентилятора выглядит следующим образом: человек, входя в помещение, где установлен прибор, включает освещение, вместе с которым включается и сам вентилятор. Выходя из помещения, свет отключается, но вентилятор продолжает свою работу и функционирует он ровно столько времени, сколько было указано при настройке таймера.

Для того, чтобы подключить вентилятор нужно подвести к прибору 3 провода: постоянную фазу основного питания, эта фаза не будет прерываться никакими выключателями, за исключением автоматического выключателя в электрическом щитке; управляющий фазный провод, который приходит от выключателя; нулевой проводник.

При таком способе подключения, включение вентилятора происходит при замыкании второго фазного провода, одновременно с этим будет происходить включение освещения. При выключении, фаза со второго провода пропадает, и свет выключается, но вентилятор продолжает работать благодаря наличию первого постоянного фазного провода, который остается подключенным до тех пор, пока его не разомкнет сработавший таймер.

Устройство принудительной вентиляции – один из способов обеспечения комфортного микроклимата в частном доме или городской квартире. Более простые приборы – вентиляторы – со временем оказались вытесненными сплит-системами и кондиционерами, однако сохранили свою актуальность в ванной комнате или санузле.

Давайте вместе постараемся разобраться, как выбрать и установить вентилятор в ванную для наиболее эффективной очистки и удаления воздуха.

Максимально повышенный уровень влажности в доме находится именно в ванной комнате или в совмещенном санузле – там, где активно и в большом количестве используется вода. Небольшие размеры помещения, особенности облицовки стен, резкая смена температуры воздуха являются дополнительными факторами, при которых высокая влажность становится наиболее опасной.

Появляется риск распространения грибка и плесени – неприятных микроорганизмов, образующих колонии и являющихся сильными аллергенами.

Даже если ванная комната обладает большой площадью и имеет окно (прямой выход для естественной вентиляции), прибор для вытяжки использованного воздуха может потребоваться в зимний период, когда открывать форточки в помещении в процессе принятия водных процедур рискованно

Возникновение черных точек в швах между плиткой или не успевающий высыхать конденсат на зеркалах, сантехнике и трубах – первые признаки того, что система естественной вентиляции нарушена. Причиной может служить недостаток притока свежего воздуха через оконные проемы (рамы, фрамуги, специальные отверстия под окном).

В частном доме проблемы могут возникнуть из-за непродуманного устройства вентканалов или в стенах.

Правильно оборудованная вентиляция – это не только защита здоровья от простудных заболеваний и аллергии, но и продление срока службы электропроводки, сантехники, мебели, отделки стен

Простейшим решением, позволяющим обеспечить принудительную циркуляцию воздуха в ванной, является монтаж вентилятора. Современные приборы имеют привлекательный лаконичный дизайн и удобное управление, обладают пониженным уровнем шума и производительностью, достаточной для создания комфортной атмосферы. Если существует опыт устройства электропроводки, выбрать и установить вентилятор можно самостоятельно.

Галерея изображений

По мере того, как часто мы принимаем душ или нежимся в ванной, на стенах помещения могут образовываться плесень и грибок. О чём это говорит? Прежде всего о том, что обычного проветривания помещения не хватает, и нужно как можно скорее монтировать дополнительную вентиляцию.

Вентиляция представляет собой в настенном устройстве или двери. Вы не ослышались, вентиляция может проходить и через двери, но этот способ вентилирования предпочтителен только тогда, когда остальная квартира хорошо проветривается.

Чтобы избежать лишней грязи, обустройством дополнительных вентиляционных приспособлений лучше заниматься ещё на этапе капитального ремонта. Но чаще мы уже въезжаем в жилплощадь, где до этого проживали другие жильцы, поэтому доводить квадратные метры до нужного состояния приходится своими руками.

Как установить вентилятор в ванной, знают мастера и строители, но взяться за монтажные работы в этом случае может любой новичок, главное - иметь желание и мотивацию.

Когда необходима принудительная вентиляция?

На что обратить внимание?

Определиться с тем, что без дополнительной вытяжки вряд ли удастся обойтись, помогут простые наблюдения. Если после принятия ванны запотевают стеклянные подставки, полки и зеркала, это означает, что на стенах образуется конденсат, и сырость на них поселилась основательно.

Любой неприятный посторонний запах также свидетельствует о недостаточности проветривания. Это прямое доказательство того, что болезнетворные микробы атакуют квадратные метры, где по сантехническим нормам должна быть идеальная чистота, ведь именно здесь ежедневно проводятся гигиенические процедуры.

Если в ванной комнате стоит оборудование, к примеру, стиральная машина-автомат, влажная обстановка способствует скорой порче техники и разрушает целостность стыков между керамическими плитками на стенах.

Как проверить вентиляцию?

Для того чтобы проверить вентиляцию, необходимо провести ряд несложных последовательных манипуляций:

1. Приоткройте в квартире какое-нибудь окно или форточку.
2. Оторвите кусочек тонкого листа или салфетки.
3. Приложите салфетку к выходу вентиляционных каналов в ванной.
4. Если бумага прижимается и даже немного заходит внутрь, можно говорить о хорошей вытяжке. Если же лист остаётся без изменений, задумайтесь о причинах, возможно, вентканал засорился или соседи этажом выше, проводя капитальный ремонт, решили поэкспериментировать и попросту замуровали ходы.

Если под рукой имеется зажигалка или спички, для проверки тяги в ванной комнате можно использовать и их. В зависимости от того, насколько велик угол отклонения зажжённого пламени в сторону шахты, определяется сила вытяжки отработанного воздуха.

Застойные состояния часто наблюдаются в знойную безветренную погоду, когда в ванной комнате становится невозможным дышать. Те же самые манипуляции следует повторить с закрытыми окнами и прикрытой дверью.

Мастера настаивают на том, что если есть возможность, принудительную вытяжку нужно установить в любом случае. Изделие поможет избежать возникновения парного эффекта, в помещении будет всегда сухо и комфортно.

Как прочистить вентиляционный ход?

Если вы считаете, что канал вентиляции в ванной комнате засорился, прочистите его, опустив внутрь конусообразную гирю. Некоторые рекомендуют решить проблему недостаточной тяги посредством сооружения под дверью зазора (путём выпиливания куска дверной конструкции на пару см).

Но последний вариант, пожалуй, подойдёт только тем владельцам, кому не жалко портить собственную дверь. Дорогостоящие дверные модели всегда плотно закрываются и, конечно, делать в них дыру - нелепый и неконструктивный метод борьбы с малой тягой.

Как выбрать вытяжку?

Требования к вытяжке

Чтобы новый встроенный вентилятор работал правильно и на полную мощь, в ваших интересах соблюсти набор правил:

Как вычислить производительность нужного устройства?

1. Первым делом подсчитайте площадь ванной комнаты.
2. Умножьте полученную цифру на 5.
3. Добавьте к показателю одну пятую его часть - это и будет желательная производительность .

Разновидности вентиляторов

Типов вентиляторов для ванных комнат на сегодняшний день множество. Они могут устанавливаться как на входе, так и на выходе воздушного канала. Эстетически более привлекательным является последний образец, который называется радиальным.

Воздушные потоки могут проявляться при помощи лопаток, существуют вытяжки с барабанным типом конструкции, со спиральным корпусом. Отдавайте предпочтение центробежно–осевому принципу работы изделия, имеющему небольшую величину, умеренные показатели уровня шума и отличную производительность.

Дорогостоящие приспособления оснащены датчиками влажности воздуха и удобными таймерами, которые задерживают выключение после использования ванной комнаты.

Подготовительный этап

Чтобы установить вентилятор в ванной, необходимо чётко представлять себе весь процесс монтажа устройства. Итак, монтаж включает:

• прокладку кабеля;
• расширение воздушного канала (если нужно);
• подсоединение вытяжки к электроэнергии;
• размещение в вентиляционном отверстии;
• замазку щелей монтажной пеной;
• шпатлевание после разбухания пены.

Вентилируемый воздух будет передвигаться быстрее и лучше, если в ванной комнате одновременно установлена и с противолежащей стороны - вытяжная. Приток достигается путём установки в двери аккуратной решётки, которую можно купить в магазине или заказать дверь с уже встроенной решёткой.

Как выбрать место для вентилятора?

Чаще всего владельцы квартир используют в качестве участка, где размещается принудительная вытяжка, обычный ход в вентиляционную шахту, удобно то, что эта шахта по умолчанию сделана во всех жилых помещениях.

Отверстие, выполненное для естественного оттока воздушных масс, составляет 100, 125 и 150 мм в диаметре. Поэтому перед тем как покупать вытяжку, обязательно замерьте отверстие в вашей ванной комнате и подберите изделие, наиболее плотно прилегающее к углублению.

Если понравившийся вентилятор в размерном соотношении превышает величину канала, последний следует расширить, воспользовавшись перфоратором. Если же больше диаметр воздушного отверстия, запаситесь куском трубы из пластика или соответствующей гофрой и определите в углубление. Около трубы пройдитесь по пустотам при помощи монтажной пены, когда она застынет, избавьтесь от излишков, бережно срезав хорошо заточенным ножом. Если есть необходимость - зашпатлюйте оставшиеся зазоры.

В большой, просторной ванной комнате придётся обустраивать мощный вентилятор. Для этого в настенной конструкции потребуется пробить мощный вентиляционный ход. Но не спешите делать это самостоятельно - во-первых, на ремонтные работы такого плана нужно получить соответствующее разрешение от госинстанций, ведь стена может вполне оказаться несущей. Во-вторых, если разрешение получено, сложный процесс монтажа лучше доверить опытным строителям.

Монтаж и подключение вентилятора в ванной

Сделать вентилятор в ванной легко, а вот определённые сложности могут возникнуть на этапе подключения приспособления к электропроводке. Подсоединение вытяжки к освещению проводится запараллеливанием с каким-то из . Если вы пошли другим путём и хотите, чтобы вентилятор зависел от включения клавиши выключателя в ванной, нужно заняться сборкой отдельной ветки электричества.

Сделайте небольшую канаву, идущую от выключателя до потолка, здесь будут располагаться основные кабеля, остальные прячутся в подвесной потолочной конструкции. Когда проводка уже проложена, произведите такие манипуляции:

1. Снимите с прибора крышку, под ней вы увидите винтик, открутите его.
2. От клемм, которые окажутся на поверхности, тоже открутите винты и зафиксируйте к ним провода, отходящие от воздушного канала.

Что касается того, как поставить вентилятор в ванной, производитель часто указывает в инструкции на необходимость высверливания в кафеле 4 отверстий, на которые и крепится вытяжка при помощи саморезов. Чтобы не портить плитку, предлагаем другой вариант - зафиксировать изделие обычным силиконом белого оттенка, просто приклеиваете вытяжку к кафелю и оставляете до полного застывания. Обеспечить более плотное крепление в первые полчаса монтажа можно обычным скотчем.

Заключение

В завершение следует добавить, что если вентканал проходит вдали от ванной через 1 или несколько комнат, вентиляционные ходы нужно проложить своими руками и скрыть их вентиляционными коробами.

Самым качественным считается пластиковый каркас, поглощающий шум и подходящий под интерьер жилого помещения. Излишняя мягкость и пластичность гофротрубы не дают возможность монтировать материал на большие расстояния.
