Спиртовая горелка из банки. Горелка из пивной банки. Необходимые для работы приспособления

Простую легкую спиртовку можно сделать своими руками из обычных пивных банок. Если вы не любите пиво, то вполне подойдут баночки из под кока-колы или любые другие. Главное – что бы они были алюминиевыми!

Для изготовления такой горелки вам понадобится пара банок, канцелярская иголка, стекловата (можно и обычную, но со стелковатой – будет вечная), ножницы и книжка. Можно сделать подставку под кастрюлю из проволоки или старой металлической вешалки, но в походе проще использовать подручные предметы – пару камней или просто сделать небольшую траншею под спиртовку.

Однако вернемся к тому, как сделать самодельную спиртовую горелку.

После того, как все инструменты собраны можно приступать к процессу изготовления спиртовки.

Для начала отмечается ровная линия по окружности баночки. Проще всего это сделать положив маркер на книгу и прижав его одной рукой, второй вращать банку.

Так размечаем обе банки.

Теперь аккуратно отрезаем по окружности. Можно использовать обычные канцелярские ножницы, жесть мягкая и легко режется любыми ножницами.

В результате получается два донышка.

Нижнюю часть можно обработать с помощью мультитула , это позволит легко вставлять верхнюю крышку поверх нижней.

В нижнюю часть укладываем стекловату, кладем с небольшой «горкой», так что бы она плотно забила всю полость самодельной спиртовки. Стекловата предпочтительна тем, что она не подвержена горению и не портится от нагревания. Стекло – оно весьма тугоплавкое, а стекловата – это просто комок тонких стеклянных нитей.

Закрываем нашу самодельную спиртовку и с помощью иголки делаем отверстия.

Чем больше отверстий и чем отверстия шире – тем выше будет температура горения. По центру можно сделать 5 отверстий для заливки горючей жидкости без разбора горелки.

Весь процесс изготовления самодельной спиртовки можно посмотреть на видео ниже.

По «мощности» самодельная горелка спиртовка сопоставима с покупными мультитопливными горелками.

Пол литра воды в котелке закипает через 8 минут. 40 мл спирта хватает на 25 минут горения. Поллитра горючей жидкости хватит на недельный поход 2-х человек при условии 3-х разового питания.

Перед запуском горелку можно не подогревать – просто чуть плеснуть на карая и поджечь, горелка-спиртовка махом разогреется и пары спирта начнут активно испарятся и гореть. Работает такая горелка на факте расширения и испарения горючей жидкости при повышенной температуре.

Как видите – горелка получилась небольшой и весьма работоспособной. От покупных мутитопливных горелок она отличается в первую очередь малыми габаритами и, соответственно, легким весом. К тому же ее легко соорудить из подручных средств используя только мультитул.

TiGer комментирует:

Интересная получилась горелка, небольшая и легкая. Правда таскать с собой денатурат или уайтспирит в бутылке неудобно, проще сухого горючего набрать.

Иван комментирует:

Просто, дешево, практично... Такая горелка пригодиться на рыбалке. Легкаа, не зенимает много места.

БЕРКУТ

Горелка на спирту может пригодиться в походе, на даче, или дома, если вдруг отключат газ и электричество.

Для изготовления нам понадобится:
1. Банка из алюминия из-под пива или других напитков.
2. Монета или округлая пластинка из металла, диаметр - 25-35 мм, толщина - 1-3 мм.
3. Блюдце (тарелочка, крышка, консервная банка с низким бортиком) из керамики, стекла или металла.
4. Спирт - 80%.

Инструменты:
1. Нож с острым концом на лезвии (я использовал швейцарский нож, рукоятка добавила высоту 1,2 см, можно заменить на лезвие для канцелярского ножа, увеличив толщину подкладки)
2. Шило
3. Подкладка из дерева, толщина - 2 см
4. Подкладка из резины, толщина - 0,8 см

Изготовление:
1. Нижняя часть горелки делается из дна банки.
Установить банку и подкладки на одной ровной плоскости и сделать надрез остриём ножа на нижней части банки, высота - 4 см. После прокола стенки банки в месте надреза, отдавить пальцами большую часть банки. Верхнюю часть кромки получившейся заготовки, высотой - 0,8 - 1 см, отмять вовнутрь равномерными сгибами по окружности.

2. Верхняя часть горелки делается из части с крышкой.
Перевернуть банку крышкой вниз и сделать надрез высотой 3,2 см, отдавить пальцами остальную часть банки.

3. Соединить верхнюю и нижнюю часть так, чтобы их плоскости были параллельны. По внешней окружности крышки, на расстоянии 5-6 мм от кромки, равномерно проколоть шилом небольшие отверстия диаметром 2-3 мм. Расстояние между отверстиями 7-8 мм.

Использование горелки:
Горелку поставить в блюдце, залить 50 мл спирта в горелку и немного в блюдце. Закрыть отверстие монетой. Налить немного спирта на крышку и поджечь, также поджечь спирт в блюдце для разогрева паров спирта. Когда горелка начнёт работать (это будет видно по выходящим язычкам пламени из проколотых отверстий), поставить ёмкость с водой.

Видео о создании и применении спиртовой горелки.

Идея спиртовой горелки из консервной или алюминиевой банки не нова. Такое устройство давно используется охотниками и рыболовами на природе для того, чтобы разогреть кружку чая или приготовить еду без разведения костра, а в бытовых условиях спиртовка для этих же целей часто выручает при отключении электричества. Спиртовая горелка из банки изготавливается очень просто, а если поэкспериментировать с ее модификацией, можно регулировать высоту языков пламени, длительность горения, а также количество тепла, выделяемое при сгорании топлива. О том, как сделать горелку своими руками, можно узнать далее.

Для изготовления простейшей спиртовки понадобятся две алюминиевые банки из-под пива или любой газированной воды. Чтобы горелка из пивных банок не дымилась и не плавилась при горении, необходимо зачистить ее поверхность наждачной бумагой, чтобы избавиться от краски. Затем необходимо часть каждой из банок, примерно на 3 см от донышка, отрезать канцелярским ножом. Линия отреза должна быть ровной, поэтому можно воспользоваться маркером, закрепленным на дощечке высотой 3 см, чтобы провести эту линию, или же закрепить канцелярский нож в тисках, при этом крутить банку, отрезая ее нужную часть. Острые края отрезанной части нужно обработать наждачкой.

Получившиеся таким образом две одинаковые части банок нужно соединить, вставив одну в другую. Поскольку они имеют равный диаметр, соединение может вызвать затруднение, т.к. вставить одну в другую нужно так, чтобы между ними не было щели. Поскольку алюминий легко поддается деформации, перед тем, как отрезать вторую заготовку, можно на донышко целой банки натянуть отрезанную, готовую часть будущей спиртовки, расширив таким образом ее края до нужного диаметра.

После того, как обе части соединены, по периметру верхней части спиртовки нужно сделать отверстия шилом или сверлом 1-2 мм. Их может получиться 18-20 штук с одинаковым расстоянием между ними. Чтобы языки пламени поднимались вверх, края отверстий нужно немного загнуть кверху. На верхушке горелки нужно сделать несколько отверстий 3 мм диаметром для заливки спирта и регулировки внутреннего давления емкости.

Внутрь горелки спирт можно просто заливать, а можно поместить туда ватный диск, чтобы он им пропитался.

Горелка из пивной банки своими руками работает очень просто: внутрь заливается 30 мл спирта, входные отверстия по центру верхушки закрываются монетой. Низ спиртовки прогревается спичкой, пары спирта загораются, образуя языки пламени, выходящие из отверстий, сделанных по периметру.

Чтобы было удобно разогревать на горелке воду или пищу, нужно сделать подставку для посуды. Для этого необходимо использовать банку чуть большего размера, например, из-под консервы. На ней нужно разметить две линии: одну на высоте горелки, вторую на высоте, больше длины горелки в два раза. Верхушка банки отрезается, а ее стенки делятся на 12 вертикальных надрезов. Из этого числа нужно оставить шесть штук, отрезав лишние через одну. По центру донышка нужно сделать отверстие для прогревания, а оставшиеся полоски загнуть внутрь к донышку. Подставка готова, осталось лишь поместить внутрь нее спиртовую горелку.

Горелка из консервной банки

Кроме того, что можно использовать пивные алюминиевые банки, спиртовку можно изготовить из обычной консервной банки. Отличной также получится горелка из жестяной банки из-под кофе или заварного чая с плотно закрывающейся крышкой.

Принцип изготовления горелки из банки похож на описанный выше:

1. В крышке делается несколько отверстий для заливки спирта.
2. Далее нужно сделать отверстия по диаметру верхнего края банки на расстоянии 1-1,5 см. Они должны иметь диаметр около 1 мм и края, загнутые кверху под углом. Это нужно для того, чтобы пары спирта направлялись вверх.
3. Розжиг банки осуществляется так же, как пивные, с предварительно закрытыми отверстиями на верхушке с помощью монетки.

В принципе, можно изготовить открытую спиртовую горелку, для этого крышка не нужна. Для этого нужно вставить в нее пластинку из жести, свернутую кругом диаметром меньше, чем стенки жестяной банки. Внутрь получившейся окружности по центру, заливается спирт и поджигается.

Как и с любым горючим веществом, обращение со спиртом требует осторожности. Нельзя заполнять им банку до верха, иначе она может взорваться. Кроме спирта не рекомендуется использовать другие виды топлива. Горелку нельзя устанавливать дома на стол, поскольку он может загореться, и вообще, при использовании спиртовки в быту необходимо использовать подставку как для самой горелки, так и для посуды. Чтобы потушить спиртовку, необходимо прекратить доступ кислорода к горящим парам спирта, для этого можно прикрывать ее сверху жестяной крышкой. Не допускается использовать горелку для обогрева маленьких синтетических палаток.

Из нескольких алюминиевых банок всего за несколько минут можно сделать отличную спиртовую горелку, которая выручит вас и в туристическом походе, и если вам внезапно отключат газ.

Вариантов исполнения довольно много. В нашем случае нам понадобится 3 алюминиевых банки с любимым напитком, причём одна должна быть не открыта.

Шаг 1. Открываем две банки и беспощадно выпиваем содержимое.

Шаг 2. Отрезаем у банок донную часть: у первой банки в высоту на 20 мм, у второй - на 30 мм. Чтобы срез получился ровным, можно использовать конструкцию, приведенную на рисунке.

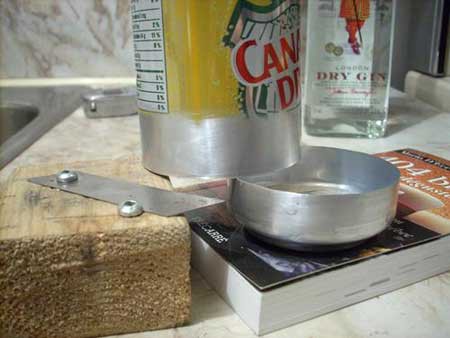

Шаг 3. Чтобы соединить обе донных части, одну из них придется немного расширить. Для этого понадобится третья неоткрытая банка. Необходимо вставить банку в меньшую донную часть и, надавливая, одеть ее на дно банки.

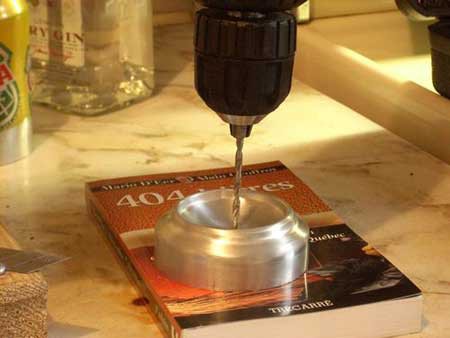

Шаг 4. В центре 30-милиметровой части горелки нужно просверлить отверстие диаметром >3 мм. В него будет заливаться топливо, также оно будет служить для выхода избыточного давления, которое может повредить горелку. Это отверстие можно заменить несколькими меньшего диаметра, проткнув банку в этом месте шилом.

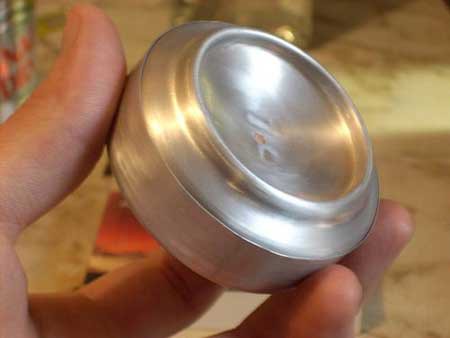

Шаг 5. Теперь можно совместить обе половинки горелки, одев на верхнюю половинку предварительно расширенную нижнюю часть.

Шаг 6. В практически готовой горелке вдоль окружности шилом необходимо проделать отверстия для выхода воспламеняющихся газов. Вот теперь горелка готова.

Запуск горелки

Через отверстие в центре влейте в горелку около 30 мл спирта и накройте отверстие монеткой. Если внутри образуется высокое давление, оно просто подбросит монетку и ваша горелка не взорвется.

Чтобы горелка заработала ее необходимо предварительно нагреть. Наилучший способ - поставить горелку на поддон (например, крышка от консервной банки), капнуть на поддон несколько капель спирта и поджечь. После нагрева, спирт внутри горелки начнет интенсивно испаряться и, выходя из сопел, будет создавать ровное пламя.

Используя обычные пустые алюминиевые банки из под пива, сока, кака-колы и других напитков можно сделать спиртовую горелку своими руками. Причём она будет очень компактной, лёгкой и поэтому её можно брать с собой в любой поход, путешествие или же просто на даче что-то сварить по быстрому или сделать себе чай.

Для изготовления спиртовой горелки своими руками, в первую очередь, нам потребуется:

— Две алюминиевые банки из под пива, кока-колы (или других напитков);

— Канцелярский нож, скальпель или ножницы;

— Наждачная бумага;

— Суперклей;

— Монета.

Моем банки, сушим, затем зачищаем с помощью наждачной бумаги нижнюю часть банок от краски. Это нужно для того, чтобы во время горения готовой спиртовой горелки банка не дымилась, так как краска будет выгорать.

Тут есть 2 варианта: первый – это берём скальпель или канцелярский нож, зажимаем в тиски на нужной высоте (это нужно, чтобы срез был на одном уровне со всех сторон банки) и начинаем проворачивать банку вокруг не отрывая её дно от стола, таким образом банка обрежется ровно и красиво.

Второй вариант – это кладём маркер на что-то, такого же уровня каким должна быть половина высоты нашей будущей спиртовой горелки, например, на книгу или пробку и опять проворачиваем банку вокруг не отрывая от стола и таким образом рисуем линию по которой будем отрезать дно алюминиевой банки. Далее берём скальпель, канцелярский нож или ножницы и отрезаем дно. Наждачной бумагой зачищаем края, чтобы избавится от заусениц.

Теперь у нас есть два одинаковых алюминиевых стаканчика для создания горелки из пивной банки, их нужно вставить в друг друга. Для того, чтобы это было легче сделать, нужно один такой стаканчик растянуть, это можно сделать если его надеть на ещё одну подобную алюминиевую банку, желательно полную, закрытую. После этого она намного растянется, этого будет достаточно, чтобы вторая чашечка вставилась внутрь.

Но прежде чем объединять половинки, нужно на дно той половинки которая будет нижней положить вату или же 2-3 слоя впитывающей губчатой целлюлозной салфетки. Чтобы спирт не выливался из нашей спиртовой горелки и не так быстро испарялся. Далее вставляем вторую половинку внутрь и для большей прочности соединения можно пройтись по краям суперклеем.

С помощью шила проделываем в центре будущей горелки 5 отверстий, если шило толстое то хватит даже двух, через эти отверстия мы будем заливать спирт. Также оно будет выполнять функции клапана избыточного давления и не даст повредить горелку. Далее нужно проделать дырки по краям – 20 штук на равном расстоянии, через них будет выходить зажженные пары спирта. Лучше будет если заранее разметите размещение этих дырочек. А ещё будет лучше если дырки будете делать не шилом а дремелем или дрелью с тонким сверлом где-то 1 мм. Тогда отверстия получатся более красивые и не вогнутые внутрь как в случае с шилом.

Спиртовая мини-горелка из алюминиевой банки готова:

Использование спиртовой горелки

Заливаем через центральные отверстия 30 мл спирта. Для заправки горелки, можно использовать любой спирт не ниже 85% (например метиловый технический). Затем закрываем центральные отверстия монетой. Если внутри образуется избыточное давление, то оно подбросит монету и горелка не взорвется.

Перед тем как разжечь нашу спиртовую горелку, нужно её сначала подогреть, для этого берём горелку и снизу подогреваем с помощью зажигалки, чтобы газ начал испаряться. Постарайтесь разогреть ей как можно сильнее, тогда розжиг произойдёт быстрее.

30 мл спирта хватит примерно на 20 минут горения, этого вполне хватит чтобы закипятить чайник или же сжарить яичницу. Пол литра воды с помощью нашей самодельной мини-горелки из банки получается вскипятить в течение 7-10 минут. Для того чтобы потушить горелку нужно просто накрыть сверху чашкой, кастрюлей или чем-то ещё или же когда спирт весь выгорит она потухнет сама. Также Вам понадобится подставка под кастрюлю или чайник, её можно выгнуть из проволоки.
