Поменять стартер лучше в автосервисе

Поломка стартера на автомобиле ВАЗ 2114 – не такое и редкое событие. Качество автомобильных деталей российского производства никогда не отличалось высоким уровнем, к тому же для выхода этого механизма из строя есть и другие причины. Но чтобы понять эти причины, сначала нужно разобраться, как устроен стартер и какую функцию выполняет он в составе автомобиля.

Автомобильный стартер предназначен для запуска двигателя внутреннего сгорания путем, с его помощью приводится в движение коленчатый вал двигателя. Движение от стартера на коленчатый вал передается через маховик.

Автомобиль ВАЗ 2114 начал выпускаться тольяттинским автозаводом с 2000 года, многие узлы и детали он перенял от предшественника – серии ВАЗ 2108-09. Соответственно, и устройство механизма ВАЗ 2114 очень похоже на своего предшественника с «девятки». Детали имеют внешние конструктивные отличия, но сами детали полностью взаимозаменяемы между собой.

Стартер ВАЗ 2114 состоит из следующих основных деталей:

1. Статор, который выполнен в виде обмоток, находящихся в корпусе;
2. Ротор (или якорь), подвижная часть;
3. Бендикс, передает движение от ротора на маховик двигателя;
4. Втягивающее реле – устройство, приводящее в действие ротор посредством поворота ключа зажигания.

Основные причины выхода из строя стартера ВАЗ 2114

Причин, по которым стартер может выйти из строя, не так уж и много. Это может быть:

• Заводской брак;
• Работа устройства с недопустимыми перегрузками;
• Нарушение правил эксплуатации;
• Естественный износ деталей.

Следует отметить, что в погоне за компактностью всех деталей подкапотного пространства, завод-изготовитель несколько не рассчитал мощность пускового механизма. Стартер часто выходит из строя по причине своей малой мощности, что является конструктивной недоработкой, «болезнью» ВАЗ 2114. Часто пусковой механизм ломается в морозы, когда двигатель приходится долго крутить для запуска. Он может преждевременно выйти из строя, если плохо закреплен. Износ втулки в КПП, которая является опорой якоря стартера, тоже способствует поломке (втулка показана стрелочкой на картинке внизу).

Еще одна типичная заводская недоработка – втягивающее реле через определенное время перестает срабатывать с первого раза. На заводе, видимо, экономят смазку. Нередко, разбирая практически новое втягивающее реле, можно наблюдать абсолютно сухой сердечник и корпус, в котором сердечник движется.

Признаки неисправности стартера ВАЗ 2114

• При повороте ключа замка зажигания двигатель не приводится в движение;
• При запуске двигатель продолжает крутиться, бендикс не выходит из зацепления с маховиком. Остановить движение можно только скидыванием любой клеммы с аккумулятора;
• При повороте ключа зажигания происходят «сухие» щелчки, двигатель не прокручивается;
• При попытке запустить двигатель из стартера идет дым и пахнет горелой обмоткой проводов;
• Во время запуска двигателя стартер жужжит и не входит в зацепление с маховиком. Запуск происходит далеко не с первого раза.

Замена стартера ВАЗ 2114

Замена стартера на ВАЗ 2114 чаще всего производится тогда, когда устройства имеет значительные дефекты и ремонт его не целесообразен. В других случаях более логично устройство отремонтировать. Причиной замены может служить нехватка времени, когда нужно срочно выезжать, и нет времени разбираться в причинах поломки. Подобная работа в основном выполняется в автосервисах, но ее несложно сделать своими руками. При этом даже не понадобится автомобильный подъемник или смотровая яма.

Снятие

Снимают стартер не только для его замены, но и с целью проведения ремонта. Не снимая устройства, можно произвести только ремонт или замену втягивающего реле. При замене бендикcа или его вилки, якоря и щеточного узла стартер нужно снимать. После проведенных ремонтных работ исправную деталь устанавливают на место.

Многие интересуются, как снять стартер на ВАЗ 2114. Прежде, чем произвести на автомобиле ВАЗ 2114 снятие стартера, нужно разобраться, где он находится под капотом.

Производим следующие действия:

1. Открываем капот;
2. Отсоединяем клеммы аккумулятора;
3. Снимаем патрубок воздушного фильтра;
4. Демонтируем корпус воздушного фильтра.

Теперь, когда мы освободили часть пространства моторного отсека, можно рассмотреть, где находится стартер на ВАЗ 2114. Он расположен приблизительно по центру моторного отсека между радиатором и коробкой переключения передач (КПП) и крепится тремя гайками к КПП.
На картинке ниже стрелочкой указано месторасположение стартера.

Расположение стартера на ВАЗ 2114

• Сначала отсоединяем красный провод от стартера, идущий на втягивающее реле. Он снимается легко, достаточно его аккуратно потянуть в сторону.
• Берем ключ на 13 и отворачиваем плюсовую клемму коричневого толстого провода.
• Затем тем же размером ключа на 13 отворачиваем три гайки крепления детали. Два из них указаны стрелочками на картинке, находящейся ниже.
• Третье крепление расположено неудобно, поэтому придется немного потрудиться, чтобы к нему подобраться. Вот оно показано на снятом стартере (картинка ниже).

Нижнее крепление стартера ВАЗ 2114

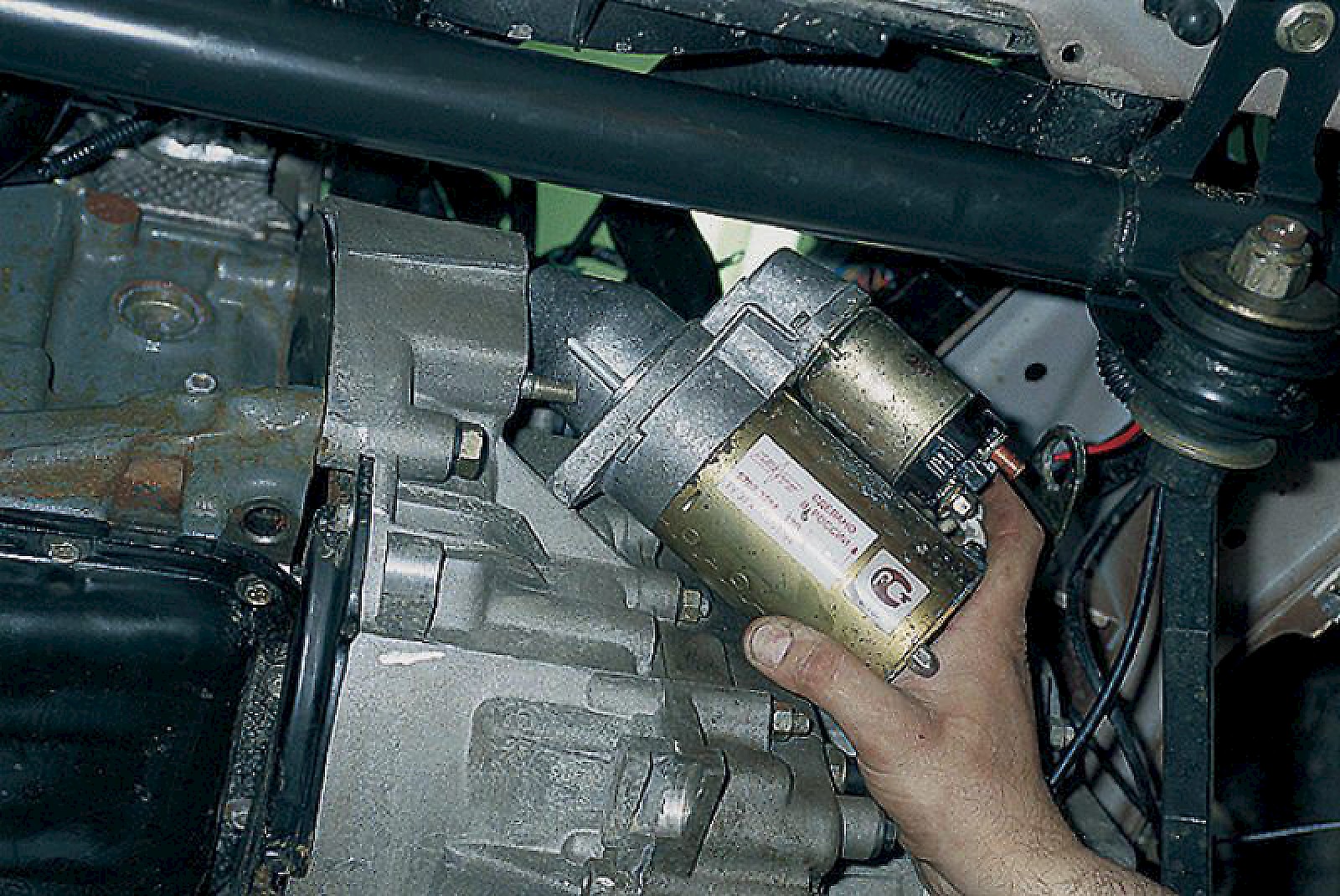

• Отсоединив все крепления и провода, демонтируем устройство.

Установка

Чтобы установить другой стартер на место, необходимо все действия произвести в обратном порядке. Гайки крепления нужно затягивать с усилием, но переусердствовать тоже нельзя во избежание сворачивания резьбы на крепежных элементах. На автомобиле ВАЗ 2114 замена стартера – процедура совсем несложная и не требует больших знаний и особых навыков.

Советы, которые могут пригодиться при замене стартера

1. Прежде, чем снимать стартер, необходимо убедиться в его неисправности. В первую очередь нужно проверить надежность крепления клемм на аккумуляторе. Окисленные клеммы следует очистить от налета и заново их закрепить. Причиной несрабатывания может быть и плохая масса двигателя с кузовом. Еще следует проверить, не слетел ли провод втягивающего реле с разъема, хорошо ли затянута гайка плюсовой клеммы на стартере;
2. Снимая деталь, можно плюсовой провод клеммы отсоединять в последнюю очередь. В таком варианте удобнее отворачивать гайку плюсового провода. Подтянув стартер поближе к себе, будет легче добраться до нужной гайки;
3. Устанавливать провод втягивающего реле на место нужно до упора. Разъем должен зафиксироваться, и в таком случае провод не слетит во время движения от тряски;
4. Не забывайте в первую очередь снимать клеммы с аккумулятора и выключать зажигание – это избавит вас от дополнительных проблем.

Вот в принципе и все, что можно рассказать о том, как поменять стартер на ВАЗ 2114.

Стартерный механизм считается одним из основных в системе зажигания, поскольку его правильная работа позволяет обеспечить запуск ДВС. Ремонт стартера ВАЗ-2107 или его замена потребуется в случае отказа узла и при появлении первых симптомов неисправности.

[ Скрыть ]

Устройство стартера ВАЗ-2107 и принцип его работы

Стартерный узел на отечественных «семерках» — это четырехполосный электрический мотор, оснащенный четырьмя токами. Данный узел представляет собой двигатель постоянного напряжения. Его поломка приведет к тому, что коленчатый вал силового агрегата не сможет прокручиваться при попытке запуска мотора.

Конструктивные особенности

На отечественных «семерках» может устанавливаться одна из двух моделей стартерных устройств:

• 4216.3708-02;
• 5722.3708.

Конструкция стартерного устройства модели 4216.3708-02 для ВАЗ-2107

Устройство механизма 4216.3708-02:

• 1 — передняя защитная крышка устройства;
• 2 — уплотнительный элемент, предназначен для защиты узла от попадания влаги и пыли внутрь конструкции;
• 3 — обгонная муфта, оснащается шестеренкой приводного устройства;
• 4 — сам рычаг привода;
• 5 — перегородка, разделяющая две составные части механизма;
• 6 — стяжная шпилька;
• 7 — шток;
• 8 — втягивающее реле механизма;
• 9 — шайбы, предназначенные для регулировки;
• 10 — кожух шкива якорного устройства;
• 11 — стопорная шайба;
• 12 — задняя защитная крышка, выполненная из металла;
• 13 — держатель щеточного механизма;
• 14 — корпус, в который установлено статорное устройство;
• 15 — якорный узел механизма;
• 16 — ось, на которую монтируется рычажное устройство приводного узла;
• 17 — стопорное металлическое кольцо;
• 18 — уплотнительный элемент, выполненный в виде кольца;
• 19 — ограничитель, выполнен в виде кольца и предназначен для ограничения хода шестеренки.

Конструкция стартерного устройства для «семерки» 57722.3708

Основные конструктивные элементы модели 5722.3708:

• 1 — гайки, используются для фиксации задней крышки механизма к основной части устройства;
• 2 — задняя крышка узла, производится из металла;
• 3 — болты, использующиеся для фиксации щеточного механизма;
• 4 — пружинные элементы для щеток;
• 5 — непосредственно щеточный механизм;
• 6 — статорный узел, оборудуется магнитными элементами;
• 7 — якорное устройство;
• 8 — упорная шайба;
• 9 — опора шкива якорного механизма;
• 10 — центральная шестеренка редукторного устройства;
• 11 — планетарные шестеренки редукторного механизма;
• 12 — основной вал приводного узла;
• 13 — наружная шестеренка редукторного устройства, оборудованная внутренними зубчиками;
• 14 — уплотнительный элемент, выполненный в виде кольца, используется для того, чтобы не допустить негативного воздействия воды и пыли на конструкцию устройства;
• 15 — опора шкива приводного механизма;
• 16 — упорная шайба;
• 17 — стопорный элемент для шкива приводного устройства, выполнен в виде кольца;
• 18 — еще один стопорный компонент, только предназначенный для рычага приводного узла;
• 19 — шайба;
• 20 — муфта рычага приводного узла;
• 21 — опора рычага;
• 22 — рычаг приводного устройства;
• 23 — сам приводной узел;
• 24 — элемент ограничения хода приводного узла, выполнен в виде кольца;
• 25 — запорное кольцо ограничительного элемента;
• 26 — втягивающее реле механизма;
• 27 — болты, использующиеся для фиксации втягивающего реле устройства;
• 28 — возвратный пружинный элемент;
• 29 — сердечник втягивающего реле механизма;
• 30 — защитная крышка механизма, устанавливающаяся спереди;
• 31 — стяжные шпильки устройства.

Месторасположение стартера в автомобиле

Независимо от модели устройства, узел монтируется в моторном отсеке. Стартерный механизм можно увидеть справа от блока цилиндров силового агрегата. Он фиксируется в посадочном месте посредством трех винтов и крепится на картере системы сцепления.

Фотогалерея

Схема подключения устройства

На автомобилях ВАЗ-2107 схема подключения стартерного механизма будет одинаковой, независимо от модели устройства:

• 1 — генераторный узел, необходим для зарядки АКБ и выработки напряжения при заведенном моторе;
• 2 — АКБ;
• 3 — стартерный узел;
• 4 — реле активации механизма;
• 5 — блок;
• 6 — выключатель зажигания.

Схема подключения стартерного механизма

Основные причины неисправности стартера

Причины, по которым на инжекторе или карбюраторе ВАЗ-2107 перестает работать узел и требуется его снятие и разборка:

1. Аккумулятор. Батарея на карбюраторных и инжекторных ДВС может разрядиться полностью либо выйти из строя. Возможно, АКБ разряжена не до конца, но оставшегося заряда недостаточно для прокручивания стартерного механизма и коленвала. Проблема разряда решается методом подзарядки, а неисправный аккумулятор придется менять на новый.
2. Окисление контактных частей на батарее. При наличии окисления на выводах устройства появится белый налет. Его надо аккуратно удалить с помощью щетки либо мелкозернистой наждачной бумаги.
3. Неисправность контактных составляющих стартерного узла. Возможно, они повреждены или на них появился нагар. На контактах механизма может образоваться окисление.
4. Произошел обрыв в обмотках устройствах либо электрической цепи, к которой подключен узел. Потребуется детальная диагностика и прозвон электролиний.
5. Износился щеточный узел либо произошло подгорание коллекторного устройства. Такие проблемы решаются путем замены составляющих элементов.
6. Появление замыкания в обмотках либо на держателе щеток. Замыкание свидетельствует о неисправностях в электрической составляющей. Нужна прозвонка.
7. Неполадки в работе втягивающего реле. О такой неисправности сообщат многократные щелчки либо произвольное отключение устройства. Проблема, как правило, обусловлена снижением величины напряжения в бортовой сети машины. На реле надо проверить контакты.
8. Неисправности в работе бендикса. Этот элемент называется муфтой свободного хода.
9. Повреждение зубчиков приводного механизма либо маховика. Изношенные элементы подлежат замене.
10. Износ подшипниковых устройств либо пружинных элементов втягивающего реле. Эта деталь обычно не подлежит ремонту, поэтому ее надо менять.

О причинах неполадок в работе стартерных механизмов рассказал канал Автоэлектрика ВЧ.

Как проверить стартер на работоспособность?

Прежде чем отремонтировать устройство, надо произвести его диагностику. Это позволит определить тип неисправности и порядок действий при выполнении ремонта своими руками. Есть два вариант проверки стартера — со снятием либо без него.

Проверка стартера без снятия

Чтобы произвести диагностику работы стартерного устройства без демонтажа, потребуется металлическое изделие. Оно будет использоваться для замыкания контактных клемм на выходе механизма. В качестве металлического предмета можно применить кусок электрокабеля либо отвертку с оголенным стержнем.

При наличии искрения, но отсутствии прокручивания стартерного устройства, делается следующее:

1. Выполняется диагностика контактных клемм на АКБ, нужно убедиться в отсутствии окисления на выводах. При наличии налета белого или другого цвета очистка выполняется с помощью наждачной бумаги. При ее отсутствии можно воспользоваться ножом, но действовать надо аккуратно.
2. Проверяется работа втягивающего реле. Следует разбирать узел и в случае необходимости заменять устройство.
3. Производится диагностика целостности электроцепи между втягивающим реле устройства и самим механизмом. Узел также придется разобрать. Причина может заключаться в повреждении проводки.

Стартерный узел вращает коленвал, но вращение недостаточное для запуска мотора:

1. Надо проверить заряд аккумулятора и при необходимости восполнить его. При отсутствии возможности подзарядки допускается «подкурить» машину от транспортного средства с заряженной батареей.
2. Требуется диагностика целостности кабелей питания, подключенных к стартерному механизму. Возможно, произошел обрыв или пробой изоляции.

При прокручивании ключа в гнезде замка коленвал не проворачивается, а раздаются щелчки устройства:

1. Разряд батареи. Требуется подзарядка.
2. Повреждены контакты либо их плохое качество. Речь идет о контактных элементах, подсоединенных к стартерному узлу. Надо проверить целостность деталей и выполнить их подтяжку при необходимости.

Если описанные выше действия не помогли, надо проверить работу тягового реле. Также проблема может заключаться в работе замка зажигания. Если диагностика не позволила определить причину, потребуется разбор и проверка выключателя. Чтобы точно убедиться в неработоспособности замка, надо качественно прочистить все контакты и места соединений.

Пользователь Аккумуляторщик показал, как можно проверить ток стартерного устройства на механизме, не снятом с автомобиля.

Проверка стартера со снятием

После снятия стартерный механизм надо надежно зафиксировать в тисках. Делать это следует аккуратно, чтобы не повредить устройство. Затем к нему нужно подключать питание от батареи и с использованием отвертки или куска кабеля замкнуть контактные винты. Если механизм начал крутиться, то проблема заключается в работе втягивающего реле.

Дальнейшая диагностика:

1. Чтобы убедиться в работоспособности тягового реле, к нему подключается положительный вывод от батареи. Отрицательный контакт соединяется с корпусом механизма. Если этот элемент рабочий, то якорное устройство выдвинет шестеренку. Этого можно не увидеть, но раздастся характерный щелчок.
2. Затем производится проверка целостности щеточного механизма и якоря, для этого на узел подается 12-вольтное напряжение. Чтобы проверить работу якорного устройства, берется бытовая лампа на 220 вольт и соединяется в место разрыва между обмоткой и шкивом. Если в результате подключения источник освещения стал гореть либо появляются искры, то якорный элемент подлежит замене. При искрении можно услышать запах гари.
3. Для диагностики щеточного узла используется лампа на 12 вольт. Устройство подключается к щеточному узлу либо корпусу механизма. Если в результате подключения источник освещения стал гореть, то щетки подлежат смене.
4. Выполняется диагностика бендикса. Для этого нужно уложить мягкую прокладку вокруг детали и зажать ее в тиски. Надо проверить качество функционирования самой муфты. Если в результате физического воздействия она проворачивается в разные стороны, то бендикс подлежит замене. Муфта должна прокручиваться только в одну сторону.

При выполнении диагностики стартера на ВАЗ-2107 надо помнить, что большинство неисправностей обусловлены неполадками электроцепей, а также аккумулятора или втягивающего реле.

Как правильно демонтировать стартер?

Чтобы снять устройство, надо действовать следующим образом:

1. Машина ставится в гараж с ямой либо на эстакаду. Поднимается рычаг ручного тормоза, чтобы избежать скатывания транспортного средства.
2. Открывается моторный отсек, от батареи отсоединяется провод массы. Клеммный зажим надо заранее ослабить гаечным ключом.
3. При помощи торцевого ключа на 10 выполняется откручивание винтов, которые фиксируют теплозащитный кожух стартерного механизма.
4. Выполняется снятие воздушного фильтрующего устройства, затем демонтируется его корпус. Также нужно отключить патрубок подачи воздушного потока.
5. Используя торцевой ключ на 13, выполняется откручивание гайки, которая крепит щиток стартерного устройства. Затем этот элемент демонтируется.
6. При помощи того же ключа на 13 производится откручивание трех винтов, которые фиксируют корпус стартерного механизма. Ключ потребуется с удлинителем. Самый нижний винт удобнее будет выкручивать из-под днища, из ямы.
7. Гаечным ключом выполняется откручивание гайки, которая крепит наконечник кабеля, подключенного к положительному выводу батареи.
8. Кабель с контактом, подключенным к пусковому реле, отключается.
9. Производится демонтаж стартерного механизма. При снятии надо действовать со стороны задней стенки подкапотного пространства.

Канал Dvigatel рассказал о выполнении демонтажа стартерного устройства на автомобилях ВАЗ-2107.

Если у автомобиля инжекторный двигатель

При выполнении работ на автомобиле, оборудованном инжекторным ДВС, надо демонтировать растяжку впускной магистрали. Она подключается непосредственно к силовому агрегату. Также на инжекторных моторах вместо одной гайки, которая крепит щиток стартерного механизма, используется две.

Если у автомобиля карбюраторный двигатель

Основная особенность выполнения работ по демонтажу на карбюраторных ДВС заключается в необходимости снятия корпуса воздушного фильтра. Без этого снять узел не получится.

Как отремонтировать стартер автомобиля своими руками?

Процедура ремонта стартера ВАЗ-2107 включает в себя два этапа. Речь идет о разборке устройства и дефектовке его составляющих деталей.

Разборка устройства

При выполнении разбора устройства надо поменять дефектные детали на новые:

1. Сначала выкручивается гайка, расположенная на нижнем контактном винте втягивающего реле. От винта отключается вывод с обмотками, для этого демонтируется пружинный элемент, а также две шайбы. Откручивается три болта, которые фиксируют само реле к крышке механизма. Винты расположены со стороны приводного устройства. Придерживая якорный механизм, выполняется снятие втягивающего реле.
2. Из якорного механизма извлекается пружинный элемент. Якорь тянется вверх и выводится из зацепления с рычагом приводного устройства. Элемент извлекается.
3. Откручивается два болта, фиксирующие защитный кожух устройства, затем защита снимается. С помощью отвертки поддевается стопорное кольцо шкива роторного механизма, а также шайба. Откручивается два стяжных винта, после чего крышка отсоединяется со стороны приводного устройства от корпуса механизма. Демонтаж производится вместе со статорным устройством.
4. Откручиваются болты, которые крепят обмотку статорного механизма и соединительную электроцепь. Перемычки отсоединяются от держателя щеток. Производится демонтаж изолирующей трубки.
5. Крышка стартерного механизма со стороны коллекторного устройства отсоединяется от корпуса.
6. Из механизма для фиксации щеток извлекается перемычка обмоток. Производится демонтаж щеток статора, а также пружинного элемента, эти детали надо поддеть с помощью отвертки.
7. Выполняется выпрессовка заднего подшипникового устройства, сделанного в виде втулки. Эта деталь располагается на задней крышки стартерного механизма. Для снятия потребуется оправка соответствующего диаметра. Также извлекается шплинт оси рычага приводного механизма, он расположен в передней крышке. Для выполнения этой задачи понадобится отвертка с плоским лезвием.
8. Производится снятие резиновой заглушки, после чего из зацепления с бендикосм выводится рычаг приводного устройства. Выполняется демонтаж якорного механизма с муфтой.
9. Затем надо сдвинуть упорную шайбу, которая фиксируется на шкиве якорного элемента. Она сдвигается в сторону муфты приводного устройства. Демонтируется стопорный элемент, выполненный в виде кольца, для этого его надо разжать с помощью двух отверток. При наличии щипцов лучше удобнее будет использовать этот инструмент. Муфта снимается с привода.
10. Производится демонтаж переднего подшипника из крышки механизма, для этого его надо выпрессовать. Процедура выполняется со стороны приводного устройства.

Канал Ремонт и обслуживание авто показал процедуру самостоятельной разборки стартерного механизма для классических моделей ВАЗ.

Дефектовка деталей стартера

Дефектовка составляющих элементов выполняется так:

1. Сначала производится замер высоты щеток на механизме. Со временем детали изнашиваются. Поэтому, если высота составит 1,2 см или меньше, щетки подлежат замене.
2. Выполняется визуальная проверка состояния обмотки. На ней не должно быть следов повреждения изоляции или ее прогара. На полюсах статорного устройства должны отсутствовать механические повреждения в виде трещин и других дефектов. При их наличии обмотка подлежит замене либо перемотке.
3. Осматривается втулка на крышке со стороны коллекторного устройства. Она не должна быть изношенной, трещины или любые другие дефекты не допускаются.
4. Выполняется визуальная проверка якорного элемента. На нем не допускается наличие задиров, забоин, в частности, речь идет о шлицах и вале. На коллекторном механизме якоря не должно быть следов подгорания, иначе он подлежит замене.
5. Затем надо проверить, насколько легко якорное устройство втягивающего элемента перемещается. Нужно убедиться, что контактные винты пластины замыкаются, для этого потребуется омметр либо мультиметр.
6. Осматриваются шестеренки муфты приводного устройства. На ее зубчиках не должно быть следов износа.
7. Выполняется визуальная проверка рычага приводного механизма. На нем не допускаются следы трещин и прочих дефектов, а также износ пазов.

Одно из слабых устройств стартера ВАЗ-2017 — бендикс, но зачастую ремонту он не подлежит, только замене.

Канал altevaa TV рассказал о проверке обмоток с целью определения их неисправностей и выполнения замены деталей.

Особенности сборки

Процедура сборки выполняется в обратном порядке:

1. При необходимости производится прочистка поверхности коллекторного устройства якоря. Для чистки используется наждачная бумага мелкой зернистости. После очистки коллекторный механизм надо обдуть сжатым воздушным потоком, а также обработать топливом либо спиртовым раствором.
2. Затем шлицевая поверхность шкива якорного элемента обрабатывается моторной жидкостью. Также обработке подлежат цапфы шкива, шестеренка приводной муфты и подшипниковые элементы, расположенные в крышках устройства.
3. Когда сборка механизма будет завершена, с помощью штангенциркуля выполняется диагностика осевого зазора вала якорного устройства. Для этого вал перемещается в одну сторону — к коллекторному механизму, а затем в другую — к приводу. Надо произвести замер разности параметров выступания шкива из крышки со стороны приводного элемента. Величина зазора должна составить не больше 0,5 мм.

Как заменить стартер на ВАЗ-2107?

Процедура демонтажа описана в разделе про диагностику устройства со снятием. Процесс снятия мало чем отличается на инжекторных и карбюраторных ДВС.

Для установки выполняются следующие действия:

1. Производится монтаж механизма в посадочное место. Сначала закручивается наиболее длинный винт для фиксации устройства, а потом оставшиеся короткие болты.
2. Все винты затягиваются, чтобы надежно зафиксировать узел.
3. Выполняется подключение силового, а также управляющего кабеля. Производится затяжка гаек, фиксирующих клеммные зажимы.
4. Выполняется прикручивание опоры жгута с кабелями механизма.
5. К аккумуляторной батарее подключаются клеммы, зажимы затягиваются гаечным ключом.
6. Если устройство оснащено грязезащитным щитком, он устанавливается на место. Выполняется закручивание болта, фиксирующего кожух.

Для того чтобы ваш автомобиль смог начать движение, существует устройство для запуска двигателя – стартер. По своей сути это устройство является двигателем постоянного тока.
Невзирая на маленький объем, стартер играет большую роль. Он обеспечивает действие, с которого начинается вращение маховика и поршневой группы мотора в дальнейшем.
Стартер ВАЗ 2110 представляет собой четырёхполюсной щеточный двигатель, основанием которого является постоянный ток, активизирующийся от аналоговых магнитов с планетарным редуктором и электромагнитным, двухобмоточным тяговым реле.

Технические характеристики стартера ВАЗ 2110

Итак:

• Номинальная мощь — 1,55 кВт;
• Максимальная сила тока до — 375 А;
• В состоянии заторможенности до — 700 А;
• Потребление тока на холостом ходу — 80 А

Схема стартера ВАЗ 2110 состоит из:

1 — вала привода; 2 — втулки передней крышки; 3 — ограничительного кольца; 4 — шестерни с внутренним кольцом обгонной муфты; 5 — ролика обгонной муфты; 6 — опоры вала привода с вкладышем; 7 — оси планетарной шестерни; 8 — прокладки; 9 — кронштейна рычага; 10 — рычага привода;
11 — передней крышки; 12 — якоря реле; 13 — удерживающей обмотки; 14 — втягивающей обмотки; 15 — тягового реле; 16 — штока тягового реле; 17 – сердечника тягового реле; 18 — контактной пластины; 19 — крышки тягового реле; 20 — контактных болтов; 21 — вывода «положительных» щеток; 22 — скобы;
23 -щеткодержателя; 24 — «положительной» щетки; 25 — вала якоря; 26 — стяжной шпильки; 27 — задней крышки с втулкой; 28 — коллектора; 29 — корпуса; 30 — постоянного магнита; 31 — сердечника якоря; 32 — опоры вала якоря с вкладышем; 33 — планетарной шестерни; 34 — центральной (ведущей) шестерни; 35 — водила; 36 — шестерни с внутренними зубьями; 37 — кольца отводки; 38 — ступицы с наружным кольцом обгонной муфты.

Принципы работы стартера ВАЗ 2110

К корпусу стартера закрепляются 4 магнита, которые изнутри крепятся алюминиевой втулкой. Крышка стягивается с корпусом при помощи двух шпилек.
Вал якоря вращается в двух металлокерамических вкладышах, что установлены в крышке и опоре вала. Крутящий момент, посредством планетарного редуктора, придется на вал привода.
Приводной вал соединён с муфтой свободного хода (обгонной муфтой) и приводной шестернёй. Посредством последней передаётся крутящий момент по направлению к двигателю от стартера.
После запуска движения приводная шестерня их разъединяет. Это нужно, чтобы защитить редуктор и якорь стартера. Они могут повредиться от надмерной частоты оборотов.
Втягивающее реле стартера ВАЗ 2110 выступает проводником для введения шестерни привода с зубчатым венцом маховика коленчатого вала. В его состав входят: магнит с двумя обмотками, якорь, контакты и возвращающая пружина.
Принцип его работы основывается на электромагнетизме. Так же, от него зависит запуск питания электродвигателя стартера. Во время поворота ключа зажигания, напряжение передается на две обмотки тягового реле (втягивающую и удерживающую).
Когда замкнулись контакты — отключается втягивающее реле ВАЗ 2110. Напряжение срабатывания должно быть не более 8 В.
Если эта цифра занижена или завышена, в реле или приводе имеется неполадка. Пригодность привода зависит от того, как он будет выглядеть после завершению разборки стартера.

Ремонт стартера

Стартер ВАЗ 2110 являет собой вполне надежный механизм и может служить вам верой и правдой долгое время. Но ничто не вечно.
Со временем даже самые долговечные детали могут дать слабину. Если потребуется исправить какие-то моменты рабочего процесса этого устройства, необходимо знать следующую информацию!
Ремонт стартера ВАЗ 2110 зависит от характера поломки. Поэтому, последовательность действий и масштаб ремонтных действий могут изменяться. Для начала вам нужно знать, где находится стартер ВАЗ 2110.
Он расположен под капотом. Посмотрите направо перед двигателем. На нем находится втягивающее, и два клейма, которые будет нужно замкнуть.
Самые распространенные повреждения:

• Перегорание обмотки или подгорание контактных болтов и контактной пластины в тяговом реле. Для ликвидации этих повреждений нужно поменять тяговое реле. Делается это очень просто, без снятия стартера;
• Неисправность обгонной муфты привода. Чтобы устранить эту поломку придется разбирать стартер и менять привод;
• Изношенность щеток стартера. Необходимо снять стартер, произвести замену щеточного узла и почистить коллектор. При замене щеточного узла нет необходимости снимать привод стартера и тяговое реле.

В любом случае необходимо будет снять стартер и поставить его на место.

1 –аккумуляторная батарея; 2 – генератор; 3 – стартер; 4 – выключатель.
Выключатель относится к зажиганию. Если вы планируете выполнить все лично, удобнее всего это делать с помощью смотровой ямы, на подъемнике. Не забудьте снять брызговик двигателя.

Замена стартера ВАЗ 2110 собственноручно

Как только все подготовлено, начинайте последовательно выполнять следующие действия.
В случае если ваш автомобиль стал плохо заводиться или машина начала глохнуть, слышаться непонятные звуки, щелкает втягивающая стартера ВАЗ 2110, когда вы пытаетесь завести машину — наиболее вероятно, что у вас неисправный стартер. Если поломка не серьёзная, можно отремонтировать стартер своими руками.
Если проблема сложнее, чем вы думали – понадобиться полная замена стартера ВАЗ 2110.Будьте внимательны!
Во время проверки старайтесь не допустить, чтобы в корпусе стартера случилось короткое замыкание зажима провода, который соединен с плюсовым выводом аккумуляторной батареи.С помощью одного из проводов сцепляем минусовый вывод аккумуляторной батареи и корпус стартера.
Другой провод, соединенный с положительным выводом, подключаем к контактному болту тягового реле. К реле присоединяется провод стартера.
Если начнется вращение якоря стартера - это значит, что двигатель стартера работает исправно.Соединяем второй провод с контактным болтом на тяговом реле.
С помощью отвертки или другой металлического предмета, замыкаем между собой вывод и контактным болтом тягового реле. В случае громкого щелчка и начала вращения якоря стартера - тяговое реле в полном порядке.
Для дальнейшей проверки стартера, а также для определения причины неисправности необходимо разобрать стартер.
Ниже приведенная инструкция поэтапно описывает, как правильно делается замена стартера ВАЗ 2110:

• Необходимо отсоединить минусовой провод от клеммы аккумуляторной батареи.
• Далее снимайте защиту картера на двигателе.
• Теперь откручиваем гайку, держащую крепление стартера, из моторного отсека (сверху).
• Внизу автомобиля найдите провод тягового реле и отсоедините его от клеммы.
• Откручиваем одну гайку на контактном болте тягового реле.
• Откручиваем гайку на нижнем креплении стартера.
• Снимаем стартер.
• И обратный порядок.

Когда мы закончили с ремонтом, переходим к тестированию стартера:

• Отсоединяем провод от клеммы М;
• Выполняем соединение, используя для этого провод как можно большего сечения;
• Подсоединяем аккумулятор. Если шестерня стартера выдвигается, стартер работает исправно. Для предотвращения повреждений стартера не подсоединяйте аккумулятор больше, чем на 10 секунд;
• Теперь отсоединяем аккумулятор от клеммы М. Если шестерня не выдвигается, значит удерживающая катушка работает нормально;
• Точно таким же образом разъединяем аккумулятор с корпусом. Если шестерня тут же втягивается, стартер исправен;
• Крепко закрепляем стартер в тисках;
• Подключаем стартер к аккумулятору, как показано на схеме. Будьте внимательны, посмотрите, запускается ли электродвигатель и вращается ли он;
• Если при напряжении аккумулятора 11,5 V ток и обороты электродвигателя соответствуют нормам, значит стартер в полном порядке.

Двигатели ВАЗ 2110 бывают на 16 клапанов и на 8 клапанов. У первого чуть больше динамики, а второй надежней при обрыве ремня ГРМ.Если вам понадобится помощь, чтобы разобраться детальнее, будет полезно посмотреть видео о двигателе ВАЗ 2110 16 клапанов.
Если в автомобиле ВАЗ 2110 двигатель трудно завести первого раза, проблема может быть в следующем. В топливе присутствует множество примесей и разных грязей.

Это означает, что вам необходимо прочистить форсунки. Очень часто можно услышать фразу, например: «почистить инжектор 8 клапанов», но так говорить не совсем правильно.Существуют отдельные части инжекторной системы, которая состоит из насоса, форсунок, рампы и т.д.
Если потребовалась чистка форсунок, результатом будет меньший расход топлива, большая мощность и исправность двигателя.Понятно, что такой вариант стартера является бюджетным и цена около 2000 рублей адекватно отражает стоимость товара. Вполне приличная сумма для достойного выбора!

При отказе пускового устройства становится актуальной информация, где находится и как снять стартер своими силами. Основными проблемами являются нижнее расположение этого узла (сложно достать при открытом капоте) и наличие электрической части (клеммы придется отключить). Наличие ямы или ручного подъемника резко облегчает задачу, так как обеспечивает доступ снизу.

Где находится стартёр?

Пусковое устройство необходимо для запуска ДВС за счет раскручивания маховика . Поэтому перед тем, как снять стартер логично искать его возле коленвала , то есть под двигателем, со стороны водительского сиденья. В зацепление с маховиком входит бендикс , поэтому посадочные отверстия под болты крепления расположены с противоположной стороны пускового устройства.

Расположение стартера на ДВС

В зависимости от конструкции этого узла, ДВС и компоновки агрегатов под капотом авто замена стартера занимает до двух часов. То есть, снимается он минут за 20, в лучшем случае.

Существуют варианты крепления корпуса 2 или 3 болтами, что влияет на трудоемкость процесса, соответственно.

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя , и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

Внимание: В ряде случаев работе мешает накладка, защищающая глушитель, которую тоже придется снять. На иномарках под защитой двигателя может стоять дублирующая пластина из полимерного материала, так же подлежащая демонтажу.

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

• клеммы с аккумулятора (в любом случае);
• вытащить АКБ наружу;
• демонтировать при необходимости корпус воздушного фильтра ;
• открутить кронштейн, на котором крепится патрубок охлаждения.

После чего, работы продолжаются в яме:

• от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
• откручивается нижняя гайка крепления стартера ключом на 13.

Работы продолжаются сверху, со стороны капота автомобиля:

• откручиваются два или один оставшийся верхний болт ключом на 13;
• стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;
• вытаскивается этот узел через верх.

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

• двигатель С-типа – классический демонтаж по вышеописанной схеме;
• двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
• двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

Без ямы

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

• обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
• нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
• вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

В последующем время работ немного снижается за счет получения автовладельцем некоторого опыта. При необходимости может использоваться домкрат или ручные самодельные подъемники, например, как на нижнем фото. Это актуально, если потребуется снять переднее колесо со стороны пассажира.

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Говоря о том, как отремонтировать стартер ваз 2115, стоит отметить, что в отличии от других моделей автомобилей, это достаточно простая процедура. В данной статье мы подробно и простым языком разъясним, как это делать. Если вы будите следовать нашим пошаговым инструкциям, то у вас все получится.

Замена стартера

Инструменты:

• Ключ на 8 мм.
• Рожковый ключ на 13 мм.
• Ключ- трещотка с удлинителем и насадками

Теперь, зная, какие иструменты нам необходимы для работы, можем приступать. Все действия нужно совершать в строгой последовательности. Инструкция:

• Снять минусовую клемму аккумулятора.
• Снять воздушный фильтр.
• Открутить 2 болта, с помощью ключа на 8 мм.
• Ослабить хомут от датчика ДМРВ и снять с его корпуса резиновую горфу.
• Отсоединить разъем от датчика ДМРВ и вынуть из гнезда крепеж фильтра (резиновый).
• Снять металлическую горфу.
• Снять воздушный фильтр.
• Открутить плюсовой провод (толстый) от втягивающего реле, с помощью рожкового ключа на 13 мм.
• Снять «маму» с красным проводом.
• Открутить верхние и нижние гайки, с помощью ключа-трещотки.
• Достать стартер, снять и зачистить провода.
• Вставить новый или отремонтированный старый стартер, выполняя инструкции в обратном порядке.

Замена втулок стартера

Здесь будет идти речь о том, как заменить втулки на стартере, что также легко выполняется, если следовать инструкции. Отметим, что частая замена втулок, на первый взгляд, облегчает саму процедуру, ведь со временем они легко вставляются от руки, но помните, что именно это может навредить вашему автомобилю. Так как впоследствии она может провернуться в посадочном отверстии, после чего оно разбивается и первый признак такой поломки – заедание стартера. Так что не увлекайтесь постоянной заменой втулок и будьте максимально осторожны.

Инструменты:

• Метчик М12
• Гидравлический домкрат
• Патрон от дрели

• Отсоединить провода от стартера и с аккумулятора.
• Открутить нижний бол крепления и вкрутить его с противоположной стороны.
• Поддомкратить двигатель в сторону левого колеса.
• Выкрутить два болта и снять стартер.
• Вставить метчик М12 в патрон от дрели и вкручивать во втулку(1-3 оборота).
• Вытягиваем старую втулку, и вкрутить новую.

Замена щеток стартера

Наиболее распространенный вопрос по поводу того, как заменить щетки на стартере. Ведь те, кто уже пытались проделать это собственноручно, знают о том, как легко можно запутаться в различных деталях и что-либо пропустить. И этих людей вполне можно понять, так как задача сложная. Поэтому мы решили несколько расписать инструкцию пошагово, чтобы подобная процедура не составила для вас труда.

Инструменты:

• Отвертки.
• Головки и карданчик.
• Смазка.
• Паяльник.
• Длинный вороток.
• Бензин.
• Смотровая яма.

А сейчас рассмотрим более подробно, как можно заменить щетки стартера. Инструкция:

• Снять аккумулятор.
• Снять воздушный фильтр с корпусом.
• Открутить два верхних болта возле стартера.
• Спуститься в смотровую яму и снять защиту.
• Открутить распорку, которая находится между воздушным коллектором и цилиндром, и выкрутить третий болт возле стартера.
• Снять первую клему, открутить гайку, затем снять вторую клему.
• Вынуть стартер.
• Выкрутить с задней стороны стартера два болта, с помощью ключа на 8 мм и 7 мм.
• Вынуть сквозные болты и снять крышку с колодой щеток.
• Открутить контакт щеток и вынуть ротор.
• Освободить колодку щеток, выкручивая два болта на крышке.
• Отодвинуть пружинки и вытащить щетки с колодок.
• Почистить ротор с помощью напильника, затем, протереть тряпкой смоченной бензином.
• Запаять щетки.
• Смазать втулки и завести ротор в стартере.
• Одеть колодку со щетками, по очереди возводя их на посадочные места.
• Одеть крышку и закрутить сквозные болты.
• Центрировать колодку шилом.
• Завинтить болты под шлиц.
• Прикрутить контакт щеток.
• Ставить на мотор.

Теперь вы имеете достаточный объем информации, чтобы не только отремонтировать какие-либо детали в своем автомобиле, но и проконсультировать других в том, как заменить стартер.
