Недавно, перебирая дома кучу хлама, я обнаружил по частям ламповый телевизор, два полуразобраных импортных приемника и один советский радиоприемник, также модули метрового и дециметрового диапазона от транзисторного телеприемника. Выбрасывать не хотелось но с другой стороны я понимал что оно мне в таком виде точно не нужно, так что же делать с этим радиоэлектронным хламом? - правильно, выбросить...но не все! Перед выбрасыванием из этих плат можно извлечь для себя полезные радиоэлектронные компоненты, которые и хранить будет удобно и пригодиться могут потом если не мне то кому-то другому в подарок.

Вступление

Сразу оговорюсь: выпаивать все детали не будем, поскольку большинство из них уже морально и физически устарели, а будем извлекать только то что действительно может пригодиться при конструировании радиоприемников, радиопередатчиков, трансиверов и прочей самодельной радиоаппаратуры.

Начиная распайку электронного хлама нужно понимать что есть компоненты, которые со временем могут утратить свои свойства, к таким деталям относятся электролитические конденсаторы.

Поэтому выпаивать электролиты из старых телевизоров и советских радиоприемников не стоит - это сбережет вам нервы при конструировании устройств и убережет от неудач, а то кто его знает в каком они состоянии - простой прозвонкой тестером не определить.

Распаиваем лампово-транзисторный телевизор

Вот фото основных плат телевизора:

Из плат можно выпаять конденсаторы-шоколадки, конденсаторы на низкую емкость, конденсаторы на высокое напряжение и МегаОмные резисторы.

Также выпаиваем диоды и можно извлечь разъемы - гнезда от них подходят для старых ламп типа 2К2М и подобных на 8 штырьков. Трансформаторы низкой частоты могут пригодиться при конструировании ламповой аппаратуры - оставляем себе. Под алюминиевыми экранами спрятаны катушки индуктивности с конденсаторами, а также печатные платы - блоки радиочастоты.

Как видим здесь можно поживиться конденсаторами малой емкости, как правило это от 1-го до 1000 пикофарад, также есть диоды и дроссели.

А вот в других модулях есть катушки индуктивности - из них нам могут составлять полезность каркасы с ферритовыми сердечниками для подстройки. Также выпаиваем отсюда конденсаторы и диоды.

Следующие радио-модули также интересны - в принципе из них можно выпаять все: транзистор, терморезистор(зеленое колечко), катушки и дроссели(синего цвета), диоды.

Вот то что я решил оставить из плат телевизора.

Всего три радиоприемника и поживиться здесь есть чем:

На фото изображены печатные платы из музыкального центра-радиоприемника китайского производства.

А вот эта печатная плата от какого-то немецкого радиоприемника, очень качественные детали.

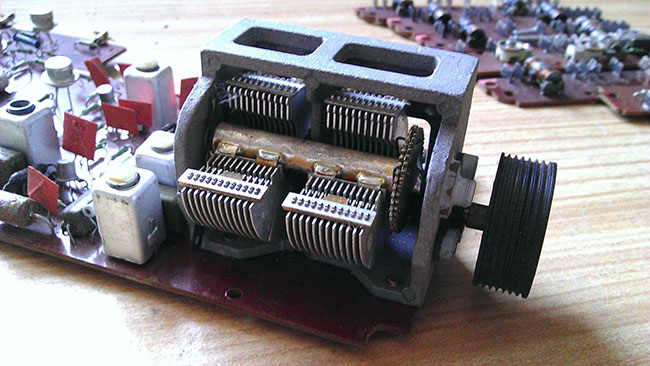

Здесь очень много конденсаторов переменной емкости 5-20 пФ, контурных катушек, а также 4х-секционный КПЕ (конденсатор переменной емкости) с механизмом деления числа оборотов ручки.

Выше изображены печатные платы из радиоприемника Спидола, советского производства, причем на ней видны следы модернизации - кто-то впаял во входные цепи транзисторы ГТ322.

Наиболее мне интересно из приемника Спидолы - это КПЕ (конденсатор переменной емкости) с верньерным механизмом. Здесь он двухсекционный, каждая секция - от 20 до 450 пикоФарад.

Из импортных радиоприемников я выпаял почти все электролитические конденсаторы, конденсаторы малой ёмкости, диоды и часть резисторов, все переменные резисторы, контурные катушки, пригодится и ферритовый стержень, конденсаторы переменной емкости (КПЕ), микрофон, дроссели и транзисторы.

ТВ-модули СКД и СКМ

Как я в начале писал есть также модуль приема от транзисторно-интегрального телевизора - СКД-24-М.

Вот что внутри такого блока - целый радиоэлектронный город из разных компонентов.

Угадайте что это а штыречки, на которых намотаны кусочки медного провода? - из подписи снизу (С26) не трудно понять что это конденсатор, причем это конденсатор на несколько пикофарад, его емкость можно изменять то домотав то отмотав витки, таким образом можно подстроить нужный контур на нужную частоту или параметры. Подобное решение я уже встречал и писал о нем в статье Ламповый радиоприемник "Стрела" спустя пол столетия , не думал что оно еще где-то используется в более современной аппаратуре.

Заключение

Так что из нерабочей радиоэлектронной аппаратуры можно извлечь много полезных электронных компонентов. Пригодятся ли они мне в будущем? - время покажет, некоторые детали уже пригодились для моего однолампового регенеративного радиоприемника.

Места эти детали занимают не много, удобно хранить предварительно рассортировав их по типу, а еще лучше по номиналам. Для сортировки можно склеить из пустых спичечных коробков себе кассетницу - дешево и удобно.

Привет всем самоделкиным, как обычно у каждого начинающего радиолюбителя есть идея сделать что либо, но первое что приходит обычно в голову это собрать усилитель, который будет легок в сборке и не требующий финансовых затрат. Именно поэтому я решил собрать усилитель, главное «сердце» которого можно извлечь из ненужного или же старого телевизора, о том как сделать его я расскажу в этой статье.

Чтобы собрать усилитель звука, нам нужно подготовить все нужные материалы, это:
Телевизор, ненужный или же просто старый учтите, что в телевизорах сделанных в СССР такого усилителя вы не найдете.
Паяльник и все что необходимо для его использования, подставка, припой и флюс.
Провода, отлично подойдут с блока питания компьютера.
Штекер под тюльпаны, такие можно найти в магнитоле, DVD плеере или музыкальном центре.
Зажим для проводов, по которым будет идти усиленный усилителем звук, также есть в большинстве музыкальных систем.
Радиатор охлаждения, мною снят с старого винилового проигрывателя.
Блок питания от ноутбука, внутренности будут не нужны, а только корпус.
Плоскогубцы.
Двухконтактный штекер, по диаметру контакта подходит в блок от пк.
Канцелярский нож для выполнения отверстий.

После того, когда все детали готовы и вы точно решили, что настал тот момент, когда можно сделать простой усилитель, можно приступать к пошаговой сборке.

Шаг первый. Как обычно телевизор выполнен в корпусе из пластика, снимаем его, чтобы добраться до платы. Внимание, перед разборкой выньте вилку из розетки, не зря на телевизоре написано высокое напряжение. После того, как крышка снята можно рассмотреть плату, на ней находится радиатор, который выполнен обычно в форме листового аллюминия, вырезать плату нужно ножницами по металлу или при помощи плоскогубцев, оставляйте более 10 см вокруг микросхемы, так как плата должна остаться рабочей.

Шаг второй. Для того, собой сделать усилитель звука из «внутренностей» телевизора нужно найти информацию в интернете на микросхему, маркировка которой написана на ней белыми буквами с набором цифр, в данном случае это микросхема TDA 2611,данные о ней есть в даташите и схема включения, см на фото.

Именно по схеме дадим микросхеме вторую жизнь.

Дальнейшая сборка будет проходить с использованием схемы, показанной на картинке. При помощи паяльника, предварительно залуженный провод красного цвета припаиваем к 1-ой ножке микросхемы, отсчет идет слава направо, этот провод есть плюс питания, за минус возьмем черный провод, который припаиваем к 6-ой ножке, два этих провода закреплены на штекере.

С питанием разобрались, теперь необходимо сделать вход звука, подавать который можно с любого плеера или телефона с помощью переходника штекер джек с одной стороны и с другой пара тюльпанов. Входы под эти тюльпаны паяем к 7-ой ноге через резистор, закрепленный на плате у входа и 6-ой ножке.

Выход звука делаем на зажимах, провода которого подсоединяем к дорожке 2-ой ноги микросхемы идущей после конденсатора на 220мкф, второй контакт идет как в большинстве случаев по минусы.

Часть электроники усилителя готова, теперь нужен хороший благородный корпус с охлаждением. Недолго думая я остановил свой выбор на блоке питания для зарядки ноутбука, корпус из него как мне показалось будет хорошим. Ну что ж, приступаем. Для начала раскурочим его содержимое и при помощи канцелярского ножа вырежем отверстия под тюльпаны и питание на одной стороне и на другой под выход звука.

Все штекера крепятся при помощи термоклея. В окончании необходимо закрутить микросхему усилителя на радиатор и также закрепить на термоклей.
